Распределительная коробка

Монтаж распределительных коробок

Размер и конфигурация распределительной коробки зависят от количества соединений проводов и условий, в которых она устанавливается (рис, 7.23).

Рис. 7.23. Снизу к распределительнойкоробке подходит питающий кабель, которыйрасщепляется на несколько отходящих проводов

Скрытая распаянная коробка защищена сама по себе, снаружи лишь крышка. Она бывает двух видов: с защитной прокладкой или без нее (рис, 7.24).

Рис. 7.24. Распределительные коробкирасполагаются по схеме одна за другой,они соединены общим питающим кабелемпри коробочной схеме расключения

В первом случае крышка имеет резиновое кольцо, которое герметизирует ее соединение с коробкой. Во втором крышка крепится шурупами или просто защелкивается в пазах.

При монтаже кабеля в пластиковых трубах независимо от вида монтажа труба должна заходить в коробку на 1-3 см, не оставляя кабель незащищенным (рис, 7.25). Это касается и установочных коробок-подрозетников.

Рис. 7.25. Трубы должны входитьв электромонтажные коробки на 1-3 см

Если коробка небольшого размера, для бурения отверстия под нее можно воспользоваться алмазной коронкой, точно так же, как для выдалбливания углубления под розетку или выключатель. Диаметр коробки в таком случае не должен превышать 70-100 мм (рис, 7.26). Если коробка больше, при помощи все той же коронки пробуриваются несколько углублений рядом, а затем отверстие подравнивается зубилом. Глубина выемки должна быть такой, чтобы закрытая крышка коробки была на одном уровне с поверхностью стены.

Рис. 7.26. Схема соединения проводов в распределительной коробке под одну розетку

Следующий этап монтажа — это заведение внутрь коробки всех соединяемых проводов. На дне коробки или по бокам есть пластиковые лючки, которые отламываются по мере необходимости. В эти отверстия просовываются концы кабелей. Затем провода соединяются между собой при помощи клеммных колодок, колпачков, клемм, сжимов или скруткой вручную. Провода можно дополнительно обмотать изолентой (рис, 7.27).

Рис. 7.27. Распределительная коробка со снятойкрышкой

После этого провода скручиваются, прячутся в коробку и закрываются крышкой. Затем коробка вставляется в углубление и фиксируется в нем при помощи штукатурки или гипса. Кроме того, практически все виды коробок можно прикрепить при помощи дюбельгвоздей или шурупов.

Монтаж в полых перегородках

Скрытая проводка проходит не только внутри монолитных стен, но и за гипсокартонными перегородками и облицовкой, щитами из фанеры или ДВП, пластиковой облицовкой в общем, за тонкими листами материала, между которыми и стеной — пустота.

Монтаж точек в этом случае несколько отличается от обычного способа (рис, 7.28).

Рис. 7.28

Установочная коробка для полых стен:обратите внимание, на какую глубину она должнавходить

Чтобы проделать отверстия под установочные коробки, применяют не алмазную коронку, а коронку под гипсокартон. Работать с ней легче, нежели с алмазной. Можно использовать не перфоратор, а обычную дрель. Отверстия в материале проделываются заранее, сразу после того, как листы монтируются на место. Концы проводов перед этим подтягиваются к месту, где будут отверстия; как только они просверлены, кабели выводятся наружу (рис, 7.29).

Рис. 7.29. Монтаж распределительной коробкив гипсокартонной перегородке

Следующий этап — установка подрозетника. Для полых стен существуют специальные коробки. Для крепления их к стене на коробке есть специальные лапки. Нужно вставить коробку в отверстие и вытащить через лючки в днище провода, а затем закрутить два винта по бокам отверткой (рис, 7.30). Винты подтягивают лапки, которые упираются в лист материала с обратной стороны, фиксируя подрозетник на месте. После этого розетка монтируется в установочной коробке (рис, 7.31).

Рис. 7.30. Крепление установочной коробкив полой стене

Если распаянные коробки, прикрепленные к основной стене, не прячутся за стенами, то присоединяются к материалу точно так же, как и подрозетники — при помощи прижимных лапок.

Особенности монтажа распределительной коробки

Распределительные коробки играют роль развязок на пути протекания электрического тока к каждому уголку вашего дома. Существуют распределительные коробки для скрытой установки и для открытой установки. Первые утапливаются в стене, а вторые крепятся своим дном на поверхности стен. В зависимости от особенностей места, где вы проводите электричество, могут применяться специальные коробки, защищенные от пыли и влаги. Размеры коробок зависят от количества электрических кабелей и от свойства стен вашего дома. Если стены обшиты гипсокартоном или другим подобным материалом, то используются коробки для пустотелых стен, со специальными креплениями к внутренней части обшивки.

Выполнять установку распределительных коробок, а также монтаж проводов в них необходимо с применением только профессиональных инструментов. Это сохранит помещения от излишних разрушений и возможности электрических замыканий при использовании системы. Так же монтаж кабеля должен обеспечивать крепкий контакт. Доверяя специалисту – профессионалу, вы обеспечите себе долговременную, безопасную эксплуатацию вашего дома или квартиры. Профессиональные электромонтажники нашей компании помогут правильно выбрать необходимые материалы, качественно и безопасно выполнят все электромонтажные работы.

Наша компания осуществляет многие электромонтажные работы, в том числе и в слаботочных сетях.К примеру, можем быстро и качественно установить трубку домофона или полноценную систему видеонаблюдения и охраны.

Заказ генподряда в Ремонт-МСК – это гарантия точности в сроках и безупречного качества строительно-монтажных и ремонтно-отделочных работ! Если Вы еще сомневаетесь, какой фирме доверить ремонт, то посмотрите отзывы о работе с нами и наше портфолио, а дальше у Вас уже не останется сомнений, что стоит обратиться к нам. Нам под силу практически все виды работ: мы занимаемся как дизайном, так и выполнением всех необходимых операций по его воплощению в жизнь. И все это собственными силами, без субподрядов! Профессионализм и креативность Ремонт-МСК сделают Ваш объект таким, о котором Вы мечтали!

Особенности способов установки распределительных коробок различной конструкции

Самый простой процесс при установке накладных коробок для открытой проводки. Они просто привинчиваются к поверхности стены саморезами или прибиваются дюбелями. В случае с коробками для скрытой проводки в стенах приходится сверлить отверстия соответствующего диаметра и глубины. Размеры коробок выбираются исходя из количества проводов, которые в нее заводятся, чем больше проводов, тем больше должен быть диаметр и глубина коробки.

Установка распределительных коробок в кирпичные и бетонные стены

Отверстия в кирпичных и бетонных стенах, в крайнем случае, можно продолбить молотком и зубилом, но это требует больших усилий и времени. В современных условиях используется перфоратор со специальными коронками различного диаметра, которые имеют победитовые, вольфрамовые или алмазные зубцы по окружности. В центре коронки устанавливается сверло с наконечником из перечисленных материалов, это стабилизирует коронку во время сверления.

Таким инструментом за пару минут высверливается отверстие в бетоне или кирпичной кладке на нужную глубину. После сверления центральная часть в виде цилиндра легко откалывается зубилом.Процесс сверления отверстия в бетонных стенах

Таблица с размерами различных моделей коронок по бетону

Модель коронки  Ø сверла/коронки в (мм) Глубина коронки, в (мм)
Super HARD 15/100 70-150
Диам Алмаз 25/600
Bosch 20/162
DeWalt 25/152
Энкор 68 80

Перед установкой в технологические отверстия коробки заводятся концы проводов. По периметру отверстия накладывается гипсовый раствор и вставляется стакан на полную глубину, верхние края стакана корпуса коробки должные быть на уровне поверхности стены. После затвердевания раствора можно приступать к разделке и подключению проводов.

Коробки для наружной проводки

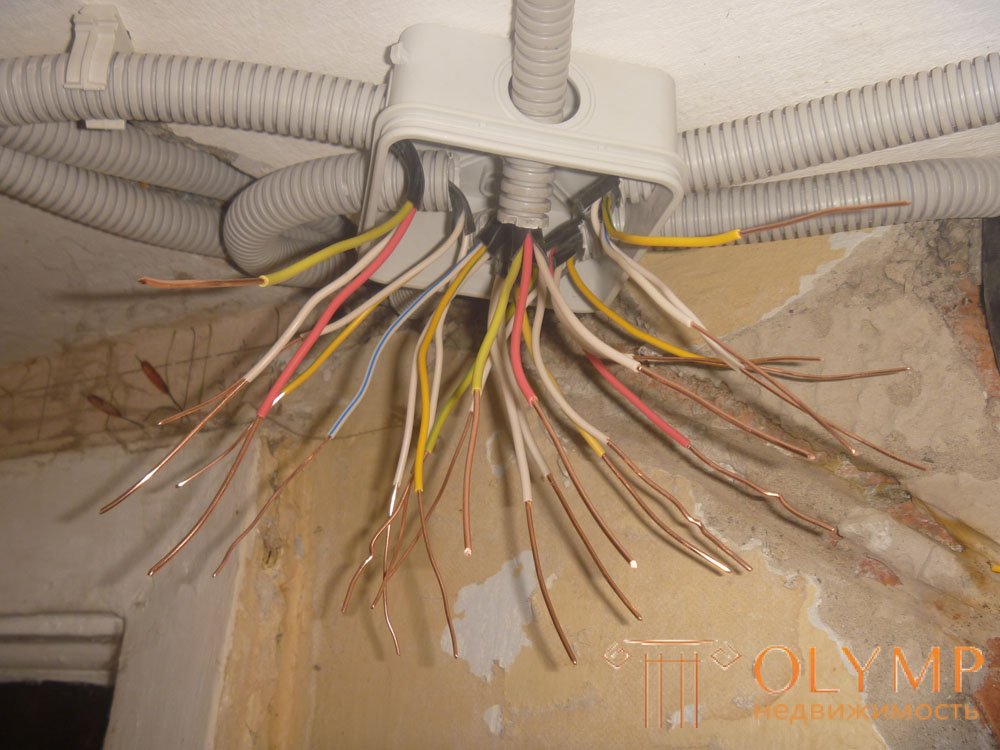

В случае с использованием коробок для открытой проводки провода заводятся в технологические отверстия через резиновые уплотнители в виде конуса. Для герметичности ввода срезается определенный уровень верхушки конусообразной заглушки соответствующий диаметру провода, который заводится в коробку.  статью: → Соединение проводов в распределительной коробке? СХЕМЫ.

Монтаж распаечных коробок

Прежде чем устанавливать распаечные коробки, создаем сеть штраб, по которым прокладываются электрические провода и кабели от электроустановочных изделий

Важный момент при прокладке проводки: линии к розеткам/выключателям проводятся строго вертикально, а горизонтальные могут располагаться в нишах, образованных стеной и плитой перекрытия.
После выполнения серии штраб и подрозетников осуществляем монтаж проводки, важной частью которой является устройство распаечной коробки. Накладную распаечную коробку крепим к стене с помощью саморезов/дюбелей

Скрытую коробку монтируем непосредственно в стену. Порядок монтажа аналогичен установке подрозетников скрытым способом. В подготовленное отверстие/нишу монтируем коробку и фиксируем алебастром/гипсом.

  • Завершаем монтаж распаечной коробки, выполняя коммутацию проводов и кабелей. Наша задача подключить множество проводов к вводу, т.е. магистральному кабелю, содержащему три провода: «фазу», «ноль» и «заземление». Провода, идущие к розеткам, соединяем по цветам: «фазу» с «фазой», «ноль» с «нолем», «заземление» с «заземлением» соответственно. Что касается проводов, ведущих к выключателю, здесь иной принцип. «Фазу» по направлению к выключателю, соединяем с «фазой» цепи освещения, «ноль» освещения соединяем с «нолем» входа.
  • Важным в плане безопасности моментом монтажа является соединение проводов. Оно выполняется двумя способами: запаивание нескольких проводов либо соединение клеммами. Изолированные провода аккуратно укладываем в коробку и закрываем, не замуровывая, а оставляя возможность для доступа.

Соединение проводов в распределительной коробке

Для соединения проводов, идущих от различных групп потребителей
(розеток, светильников, выключателей) в жилом доме, квартире да и
вообще на любом объекте применяются распределительные коробки, их
еще называют распаечные коробки. Они удобны как с точки зрения
монтажа, обслуживания, так и с точки зрения пожарной безопасности.
Правила Устройства Электроустановок (ПУЭ) также регламентируют
порядок соединения электропроводов.

Как было сказано выше — основные соединяемые потребители – это
светильники и розетки, другие распределительные коробки, при этом
схема соединения проводов в распределительной коробке для них будет
различна. Для подключения розетки выполняется простое соединение
проводов по цветам. Всего будет три цвета: фаза (коричневый или
красный), ноль (синий или голубой), заземление (жёлтый с зелёной
полосой). Применяются провода и без заземления, тогда кабель будет
двухжильным, и вместо трёх цветов будет два. Для светильника и
выключателя с одной клавишей потребуется соединение в коробке
только 2 проводов: ноль будет соединяться с проводом, идущим
напрямую к светильнику (синий провод), а фаза будет проходить к
светильнику через выключатель (коричневый провод). Для люстры с
2-клавишным выключателем разница будет лишь в том, что к люстре в
данном случае от выключателя пойдут 2 провода, отвечающих за разные
группы лампочек, а ноль останется общим. Сложнее схема когда в
распределительной коробке подключается и розетка и выключатель с
люстрой, а также идет отвод на другую распределительную коробку. В
этом случае магистральные проводники и розетка подключаются
параллельно по цветам, а выключатель и люстра последовательно —
выключатель к фазному проводу, люстра к выключателю и нолевому
проводу.

Согласно правил (ПУЭ), существуют следующие способы соединения
проводов в распределительной коробке:

Соединение с помощью клеммных колодок: клеммные колодки надежно
соединяют провода и с лёгкостью помещаются в распредкоробку.
Остаётся лишь обрезать провода под определённую длину, соединить
соответствующие жилы и уложить полученную сборку в коробку.
Соединение проводов методом пайки – способ, более подходящий
для профессионалов, которые имеют достаточный опыт в проведении
пайки.
Соединение проводов методом опрессовки можно считать самым
надёжным неразъёмным соединением. Однако это трудоёмкая работа,
требующая навыков, наличия специальных приспособлений и материалов
– это пресс-клещи, медные или алюминиевые гильзы и термоусадочная
трубка. Предварительно зачищенные жилы следует вставить с обеих
концов гильзы до упора и обжать соединение.
Метод скрутки является самым простым вариантом соединения и в
тоже время самым ненадежным методом соединения проводов. ПУЭ
допускают подобный способ лишь как временный вариант.

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Скрутка

Скрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

Опрессовка

Инструмент для опрессовки

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Обжимаем гильзу с проводами пресс-клещами.

Процесс опрессовки

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовки

Сварка

Сварка

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

  • сварочный аппарат на 24В мощностью от 1 кВт;
  • флюс;
  • угольный электрод;
  • защитные средства (перчатки, маску/очки).

Работаем в таком порядке.

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Насыпаем флюс в углубление нашего электрода.

Аппарат для сварки скруток ТС 700 2

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Пятый шаг

Сварка

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

Пайка

Пайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

Винтовые контактные зажимы

Винтовые контактные зажимы

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

  • счистить с концов проводов примерно по 5 мм изоляции;
  • вставить провода в зажим и затянуть винтом.

Болтовые соединения

Болтовые соединенияОконцевание проводов

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Второй шаг

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Методика использования УЗО

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Самозажимные соединения

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Самозажимные соединения

Выбор толщины и производителя проводов

Согласно правилам при прокладывании проводов в помещении и соединении в распредкоробке, жилы должны быть от одного производителя, но различным цветом изоляции. Опытные специалисты советуют выбирать медные провода, плоские с одной жилой и двойным изоляционным покрытием. Очевидным плюсом будет наличие маркировки «НГ», потому что такой провод защищен от возгорания.

Необходимо приобретать проводники с прочным слоем изоляции

Создание подключения

Даже в домашних условиях получится сделать проводку. Конечно, для этого требуется квалификация и специализированное оборудование.

Тем не менее, не стоит отчаиваться, ведь оборудование можно приобрести в специализированном магазине. Если говорить об электропроводке, то схему рекомендуется разрабатывать самостоятельно еще на этапе строительства жилища. Ведь даже опытный электрик не всегда осведомлен, куда вы планируете поставить предметы мебели. Поэтому часто выключатели и розетки располагаются неудобно.

Видео – Собираем распределительную коробку

Специалисты расчерчивают на стенах схему установки электрооборудования. Тем не менее, отобразить ее следует и на бумажном листе, кроме того обозначить соединения проводов в распредкоробке, ведь это позволит рассчитать уровень нагрузки на сеть и распределить приборы по группам.

При наличии стандартной схемы имеются следующие потребители:

  • светильники;
  • розетки.

Установка

Устанавливается распаячная коробка на стене с опусканием от потолка на 10–30 см. Причем делается это так, чтобы к ее крышке имелся открытый доступ. Проверка состояния проводов должна проводиться на регулярной основе.

Пошаговая инструкция

Монтаж распредкоробки производится в четыре простых этапа:

  1. Крепление коробки к стене согласно схеме разводки.
  2. Завод внутрь проводов с последующим их соединением между собой.
  3. Проверка собранной электрической сети.
  4. Закрытие электромонтажного изделия крышкой.

Крепление распределительной коробки осуществляется с помощью саморезов или гипса (если она утоплена в стене).

Расположение вводных кабелей в коробке

Способы подключения проводов

По ПУЭ электропровода внутри могут соединяться:

  • скруткой;
  • пайкой;
  • сваркой;
  • клеммами;
  • опрессовкой.

Как правильно соединять провода в распредкоробке

Скрутка

Скрутка является самым быстрым и одновременно самым ненадежным способом соединения внутридомовой электропроводки. Чтобы закрыть оголенные жилы, используются специальные колпачки из пластика либо изолента.

Способ соединения скруткой

Пайка

Пайка производится оловом поверх выполненной заранее скрутки. Такое соединение на порядок более надежное и долговечное. Однако времени подобный монтаж занимает много.

Сварка проводов

Для сварки нужен инверторный сварочный аппарат. Этот способ еще надежней и сложнее, но в результате две соединяемых жилы фактически превращаются в единую сплошную. Его рекомендуется выбирать только в особых случаях. Например, когда делается заземление в частном доме под мощную нагрузку или подключаются дополнительные насосы и бесперебойники для газового котла.

Клеммное соединение

Если провода сделаны из разных материалов, то лучше всего взять клеммы с винтовыми или пружинными зажимами. Клеммное соединение предельно просто в исполнении, понадобится лишь отвертка

Самое важное здесь – не перетянуть зажимные болты

Клеммное соединение проводов

Опрессовка

При опрессовке используются пресс-клещи и гильзы из того же металла, что жилы, и размером под толщину соединяемых проводов. Некоторые умельцы применяют для этого пассатижи, но такое соединения редко выходит надежным. Лучше не экспериментировать.

Способ соединения опрессовкой

Схемы расключения

Чтобы ничего при выполнении соединения электропроводов не напутать, стоит заранее подготовить схемы расключения для всех устанавливаемых распределительных коробок. На этом рисунке должно быть указано «откуда и куда» идет каждая жила. И вообще, желательно применять разноцветные провода, чтобы избежать путаницы.

Схема для расключения

Правила монтажа

Перед тем, как установить распределительную коробку, ознакомьтесь с требованиями, прописанными в главном нормативном документе электриков ПУЭ, а также с полезными советами по монтажу распределительных коробок:

  1. Устанавливать коробку следует на расстоянии 10-30 см ниже уровня потолка.
  2. К распределительной коробке всегда должен быть доступ. Бывают случаи, когда она была установлена на нужном расстоянии от потолка, но потом в ходе нового ремонта и монтажа натяжных либо подвесных потолков, коробка оказалась вне доступа (то есть уровень потолка опустился). Есть вариант, оставить небольшой люк в новом потолке для свободного доступа к коробке. Но, скорее всего, это будет иметь не вполне приглядный и эстетичный вид. Лучше всего заранее перед тем, как делать новые потолки, перенести её в доступное место.
  3. При скрытом варианте электропроводки в стене проделывается углубление под каждую распределительную коробку по её размерам и форме (круглое или квадратное). Глубину ниши делают такую, чтобы коробка потом не торчала из стены, а крышка в закрытом виде получалась заподлицо со стенной поверхностью.
  4. Наружные модели коробок монтируют уже на подготовленных оформленных стенах.
  5. Если в помещении сделан качественный ремонт, то не хотелось бы портить его вид неприглядной крышкой, закрывающей распределительную коробку. В таком случае либо оформите крышку под ваш дизайн интерьера (наклейте обои либо покрасьте в тон), или заранее выбирайте коробку с декоративной крышкой.
  6. В случае если вы заклеили коробку обоями, обязательно запомните место её расположения, чтобы при необходимости отрезать на том месте обои и получить доступ к местам соединений проводов. Лучше всего вести домашний журнал электрика, в котором будут нарисованы все точки коробок и пути следования проводов в штробах. Это очень удобно ещё и в том случае, если понадобится просверлить стену для картины или фоторамки. Зная схематический план проводки, вы точно не наткнётесь на неё электродрелью.
  7. В распределительную коробку нужно заглядывать не только когда из неё уже дым повалит. Периодически необходимо проводить ревизию соединений на предмет их нагрева, а также подтягивать контакты.

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа

Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

Итак:

  • Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
  • Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
  • Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
  • Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
  • Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
  • Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов, как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение методом сварки

Итак:

Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований

Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадет

Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Планировка

Для начала сделайте блок-схему, в которой станет понятно, какие группы потребителей необходимо создать. После чего производится расчет мощности на каждой ветви.

Существует два метода распределения нагрузки:

  1. Межкомнатная. В каждом помещении организуется вводная (базовая) коробка. От базовых точек прокладываются силовые линии к вводному распределительному щиту. Каждая линия заводится на отдельный автомат. В случае, когда в некоторых помещениях устанавливается мощное электрооборудования (бойлер, кондиционер, электроплита), прокладывается отдельная линия силовых розеток.
    Затем происходит расключение базовой распределительной коробки на каждого потребителя в помещении. Для этого могут быть установлены дополнительные распаечные коробки.
    Примерная схема базовых коробок выглядит так:
  2. По группам потребителей. Прокладываются отдельные линии на освещение всех комнат, на розеточную сеть малой нагрузки (телевизор, компьютер, настольные лампы), и на силовую розеточную сеть. Эти провода также заводятся на защитные автоматы вводного щитка. И снова, вдоль каждой линии устанавливаются распределительные коробки в точках ответвления на отдельных потребителей.

Далее наступает грязная работа: собственно, установка коробок и прокладка линий кабеля.

Скрытый монтаж

Между узловыми точками (где устанавливаются коробки), прокладывается проводка. Поскольку монтаж скрытый, для кабеля штробятся стены, коробочки устанавливаются на алебастр. Подготовленные провода выводятся из установленных коробок для расключения. Длина свободных концов должна обеспечивать возможность соединения без натяга, и запас на 2–3 переделки (с отрезанием использованных проводников).

Способ соединения не имеет значения (на иллюстрации пропаянная скрутка), главное — понять сам принцип. Для кабеля, в коробках скрытого монтажа имеются намеченные отверстия. Герметичность в данном случае на требуется, вокруг будет стена и штукатурка. Секрет в том, сто разведенный до сметанообразной консистенции алебастр, при установке коробочки, заполняет все щели, пазы и лишние отверстия.

Получается монолит с диэлектрическими стенками. Глубина посадки рассчитывается с учетом толщины обоев и формы крышки.

Открытый монтаж

Принцип соединения проводки такой-же, а монтаж производится иначе. Сначала устанавливаются узловые коробки, затем к ним подводится наружный кабель. Поскольку защиту от попадания пыли и влаги обеспечивает корпус, кабели заводятся внутрь с помощью уплотнительных хомутов.

При уличном монтаже, используются стягивающие цанговые зажимы.

Провода должны иметь цветовую маркировку: в однофазном исполнении ноль, фаза, и защитное заземление. Не помещает (особенно до соединения концов кабеля) повесить бирки с указанием назначения проводов. После окончательного монтажа достаточно зафиксировать назначение проводов на схеме. Можно наклеить краткие обозначения на внутреннюю сторону крышки, для удобства дальнейшего обслуживания.

Если способы, как расключить распределительную коробку на силовой магистрали понятны: просто соединяем входной и выходные провода по цвету, то подключение выключателя — это совершенно иная схема.

Различные способы подключения выключателя и осветительных приборов

  • Классическое подключение, с использованием распаечной коробки.В коробку заводится нулевой и фазный провод. Для простоты, защитное заземление оставим за скобками. Нулевой провод напрямую выводится к светильнику. Фаза подается на выключатель, затем проходит транзитом через коробку, и соединяется со вторым входом лампы.С точки зрения монтажа – в распаечную коробку заходит 3 двужильных провода.По такому же принципу, подключаются двух или трехклавишные выключатели. Только транзитных фазных проводов (от клавиш к лампам) через коробочку пройдет больше. Если вы подключаете несколько светильников на один выключатель, нет смысла устанавливать несколько распределительных коробочек. Можно подключить лампы параллельно, начиная от первого светильника. В таком случае, выключатель будет групповым.
  • Проводка для светильника без распаечных коробок.В этом случае, от ближайшей распределительной коробки, в корпус выключателя заводится силовой кабель. Нулевой провод подключается к светильнику напрямую, а фазный размыкается выключателем. С одной стороны — так экономится одна коробочка. С другой стороны — кабель прокладывается нерационально, и должен заводиться в корпус выключателя снизу или сбоку. В то время, как по стандартной общепринятой схеме, магистральная линия проходит вдоль потолка. А уже от потолочных распаечных коробочек, проводка опускается к розеткам либо выключателям.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
