Как подключить розетку от выключателя самостоятельно

Пошаговый процесс

Алгоритм такой работы будет выглядеть следующим образом:

1. Обесточьте своё рабочее место путём отключения автомата, питающего непосредственно это помещение. Если нет щитка с таким групповым разделением комнат, то отключите общий вводной автомат на квартиру. Индикаторной отвёрткой проверьте отсутствие напряжения на рабочем месте.
2. Поблизости с розеткой сделайте отверстие для выключателя и зафиксируйте в нём подрозетник. Также потребуется проделать небольшую штробу между розеткой и выключателем, где будет уложен провод перемычки.
3. В нужном месте установите осветительный прибор. Здесь уже смотрите сами, как вам удобнее сделать. Можно до светильника тоже аккуратно пробить штробу, уложить в неё двухжильный провод, а потом заклеить обоями. А можно проложить провод в пластиковом коробе, он тоже смотрится симпатично и аккуратно.
4. Снимите крышку с розетки и вытяните из подрозетника её контактную часть. Если вы сами в прошлом устанавливали этот коммутационный аппарат и соблюдали цветовое обозначение проводов, то клемма, к которой подсоединена голубая жила, будет нулевой, а клемма с подсоединённой белой (красной или коричневой) жилой, это – фаза. В розетках с защитным заземлением есть ещё посередине дополнительная клемма, куда подсоединяется заземляющая жила, обычно она исполняется в жёлто-зелёном цвете. Если вы точно не знаете, где фаза и ноль, это надо определить путём подачи напряжения на разобранную розетку и прикосновения к клеммам индикаторной отвёрткой. Светящееся окошко на отвёртке означает, что вы прикасаетесь к фазному проводу, соответственно второй провод будет нулевой.
5. К фазной клемме розетки подсоедините жилу провода, второй конец которой должен подключаться к входному контакту выключателя. Уложите этот провод в штробе между отверстиями и зафиксируйте раствором.
6. К нулевой клемме розетки подсоедините жилу провода, который пойдёт на нулевой контакт патрона светильника. Если у осветительного прибора должен заземляться корпус, то заземляющую жилу также можно протянуть от соответствующей клеммы розетки, только в этом случае на светильник надо будет прокладывать трёхжильный провод.
7. К выходному контакту выключателя подсоединяется жила провода, которая будет фазой светильника.
8. На этом коммутационные действия окончены. Остаётся только зафиксировать в подрозетниках рабочие части коммутационных аппаратов и надеть сверху защитные рамки. Последней закрепляется клавиша на выключателе и опробуется в действии собранная схема.
9. Подайте напряжение, включив вводной автомат. Вставьте в розетку штепсельную вилку любого бытового прибора, он должен работать. Теперь нажмите клавишу выключателя, лампа в светильнике должна загореться.

В этом варианте подробно рассмотрено, как ставить выключатель с одной клавишей. Точно также можете поставить аппарат и с двумя, и с тремя клавишами, только от каждого выходящего контакта выключателя на определённую группу светильников должен идти отдельный провод.

Мы рассмотрели, как можно подключить выключатель от уже установленной розетки. Помните, что такой вариант в бытовой электрической сети скорее является исключением, а не нормой и применяется в случае крайней необходимости.

Видео описание

Про ошибки монтажа проводки в деревянном доме смотрите на видео:

Время выполнения и примерная стоимость некоторых работ

Электромонтаж «под ключ» в коттедже в среднем выполняется за 4-6 дней. Комплексный монтаж обойдется в18-60 тыс. руб., замена проводки – 15-36 тыс. руб.

Разводку электрики по этажу частного дома проведут за 9-12 тыс. руб.

Комплексная замена проводки в деревянном доме будет стоить 18-29 тыс. руб.

Прокладка кабеля сечением до 4 мм в штробе – 25-30 руб. за м/п.

Прокладка кабеля сечением более 4 мм в штробе – 42-55 руб. м/п.

Штробление гипсовых стен – 75-85 руб. за м/п, кирпичных – 92-100 руб. за м/п, бетонных – 105-112 руб. за м/п.

Сборка электрощитка (счетчик + 3 автомата) – 980-1100 руб.

Подключение электросчётчика с монтажом (220 вольт) – 665-720 руб.

Подключение электросчётчика (380 вольт) – 1050-1130 руб.

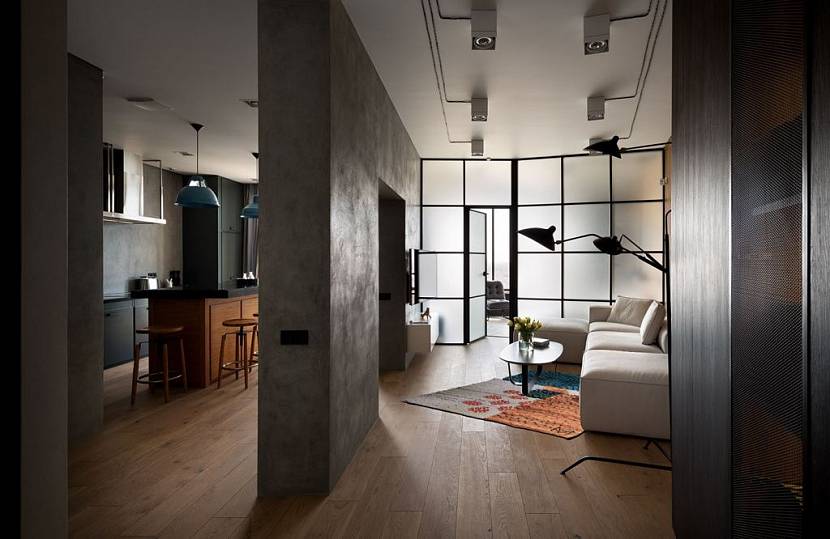

Интерьер в стиле лофт с открытой потолочной проводкой

Устройство квартирного щитка

Электричество разбегается к потребителям квартиры по системе кабелей и соединительных коробок. А начинается все это с вводного или этажного щитка.

Для каждой квартиры внутри этажного щитка есть следующие элементы:

• пакетник;
• электросчетчик;
• автоматы;
• нулевая шинка.

Нулевая шинка является общей для отдельно взятой квартиры. Назначение ее понятно из названия: к ней подключены проводники нуля. Приходят они туда через пакетник, но иногда присоединение выполняется напрямую.

Пакетник необходим для полного снятия напряжения со счетчика и автоматов при их замене или для других ремонтных работ. От него напряжение приходит на опломбированную клеммную колодку электросчетчика, а уже с него фазный провод подключается к автоматам.

Автоматы защищают электропроводку квартиры от коротких замыканий и перегрузок. Стандартно их может быть два или три, при этом каждый питает часть электропроводки квартиры.

От квартирного щитка отходят двухжильные кабели или провода. Один проводник кабеля подключается на нулевую шинку, на другой подается фаза от автомата. Рассматриваемая электропроводка – старого образца, выполненная до выхода нового ПУЭ. Теперь кабели выполняют трехжильными, фазный и нулевой провод дополняется третьим – защитного заземления.

Схема включения устройства разрыва цепи через розетку

Для того чтобы подключить выключатель с использованием розетки, применяется стандартная схема включения

Важно! Всегда в прерывателе происходит разрыв фазной жилы, а ноль идет напрямую на источник освещения:

1. Устанавливается распределительная коробка, в которую заводят от имеющейся розетки провода (предварительно надо провести обесточивание помещения), жилы, идущие на выключатель, и провод от светильника.
2. Одну жилу от источника потребления электричества подключаем к нулю, фазу надо пустить на выключатель; если она идет через распределительную коробку, тогда ее соединяют с жилой от выключателя.

В представленной схеме фазный провод идет от лампочки прямо на прерыватель, когда он находится в положении «вкл», идет потребление электроэнергии, когда в положении «выкл» – нагрузка не получает электричества.

Как подобрать сечение провода?

Часто электрическое подключение источника потребления энергии, например, бра от розетки, происходит для установки дополнительного освещения, в нашем случае это может быть одно или несколько бра, по этой причине ток имеет невысокое значение и есть возможность выбирать провода нужного сечения, но есть нюансы:

• по требованиям безопасности и ПУЭ для этих целей нельзя применять провод с медной жилой сечением меньше одного квадратного миллиметра;
• и провод с алюминиевой жилой не меньше двух с половиной квадратных миллиметров.

При выборе провода необходимо учесть, каким образом он проложен, так для открытой прокладки есть определенные условия:

• для медной жилы провода минимальное сечение – 1,5 квадратных миллиметра;
• минимальное значение алюминиевой жилы – 4,0 квадратных миллиметра.

Для прокладки провода по наружной стене дома или здания есть следующие требования:

• для проводов с медными жилами – 2,5 квадратных миллиметра;
• для алюминиевых жил провода – 4,0 квадратных миллиметра.

Как самостоятельно подключить источник света от выключателя?

Одним из простых способов, по мнению специалистов, является включение бра в цепь через выключатель с питанием от розетки с использованием нулевого и фазного провода, особенно это выгодно делать, когда светильник находится недалеко от выключателя.

Для выполнения этой работы надо сделать следующее:

1. Провести монтажные работы по установке источника освещения и выключателя, затем осуществить действия по их подключению.
2. С розетки, от которой будем подключать наш прерыватель напряжения, снимаем при помощи автомата в щитке напряжение (обычно разводка проводится по группам потребления), проверяем «пробником» на отсутствие фазы.

1. Открываем розетку; в случае, если работа по ее подключению выполнена медным проводом с цветовым отличием, то:

• ноль – голубой провод;
• заземление – второй провод с двойным цветом (желто-зеленый);
• фаза – третий провод, он может быть коричневого цвета.

Если нет цветового различия и подключение выполнено алюминиевым проводом, надо кратковременно подать напряжение на розетку и «пробником» определить фазу проводящего электричество провода.

1. К фазе розетки подсоединяем провод от выключателя (на его вход), который на прерывателе уже подключен, а на выход с выключателя подключаем провод от светильника.
2. Когда вы не знаете, как подключить двойной выключатель, решение такое же, но с выхода устройства прерывания электрической цепи каждый фазный провод идет к собственному источнику освещения, или для люстры на свои лампочки потребления электроэнергии.
3. К нулевой жиле розетки подключаем нулевой провод выключателя к лампочке, если в розетке есть заземляющий провод, его соединяем с заземляющим проводом от источника освещения.
4. После этого проводится укладка проводки и изолирование всех соединений, а также испытание собранной схемы.

Как подключить розетку-выключатель, которая собрана в едином корпусе?

Когда есть розетка в спальне или в другой зоне помещения, и вы желаете установить бра или торшер, можно применить устройство розетка-выключатель, которое собирается в едином корпусе, это делается следующим образом:

• розетка имеет штатное подключение, фаза и ноль, в новых строениях евророзетки подключены с заземляющим проводом;
• фазу подаем на вход прерывателя (выключателя), а с его выхода провод идет к лампе;
• двум другим проводам (это нулевой провод и заземление) подключение делаем напрямую к светильнику.

Необходимо понимать, что нельзя сделать обратное подключение, иными словами, подключить розетку от выключателя, она может получать электричество только от автомата в щите дома, или квартиры.

голоса

Рейтинг статьи

Подключение розетки от выключателя

Перед тем, как подключить новую розетку от выключателя, потребуется решить проблему недостающего нулевого проводника. Для работы коммутационного элемента он не нужен, а вот розетка без него не заработает.

В итоге либо выключатель остается не работоспособным, так как отходящий от него проводник используется для проведения нуля к розетке. Либо протягивается дополнительный провод от коробки, что теоретически возможно только внутри полостей для электропроводки панельных домов.

Еще есть вариант использования резервного проводника, если линия к выключателю состоит из трех проводов. Но это – только при его наличии.

Схемы подключения

В распредкоробку может приходить несколько кабелей.

Во-первых, это трехжильный кабель питания с автомата освещения, установленного в электрощитке. Во-вторых — 4-х жильный кабель опускающийся к трехклавишнику, который вы уже подключили снизу.

Ну а дальше, могут быть варианты. Если у вас одна люстра на 3,6,9 лампочек, то подключить ее можно одним единственным пяти или 4-х жильным кабелем ВВГнГ-Ls сечением 1,5мм2.

Если же у вас три независимых светильника, в разных частях комнаты или дома, то придется тянуть на каждый из них по отдельному 3-х жильному кабелю. Рассмотрим последний вариант подробнее.

Установка нового блока выключателя с розеткой

Вот что лучше всего использовать в таких случаях:

5.Новые розетка, выключатель, коробка

Ещё, чтобы установить блок из розетки и выключателя,  нужна двойная рамка, она в кадр не попала. На последних фото она будет, обещаю.

Розетки Karre – телевизионная и силовые под тройной рамкой. Фото из статьи о проверке новых розеток

Коробка – специально для двух установочных мест, цельная. Её лучше использовать, чем две отдельные с перемычкой.

Устанавливаем распределительную коробку. Приходится вырезать часть верхнего бортика, чтобы минимально гнуть старый алюминий.

6.Установка новой установочной коробки на старое место

Внизу приходится немного подштробить, чтобы коробка стала заподлицо со стеной:

7.Подгоняем коробку

Далее идёт самое длительное, грязное и неприятное. Работаем с алебастром или с гипсовой шпатлевкой, используем шпатель и желательно уровень. После этого можно отдохнуть – покурить или (в моём случае) попросить хозяев налить чаю.

Теперь используем отрезки медного провода сечение 1,5 мм2 и мои любимые клеммники Ваго, которые в таких случаях здорово выручают.

Важно – чтобы вся эта конструкция простояла много лет (до прокладки новой электропроводки), надо её электрически правильно защитить. Ток защитного автомата в данном случае должен быть не более 16 А, а лучше – 13 или даже 10Ампер

Подробно про выбор защитного автомата (автоматического выключателя) я уже писал не раз, вот например статья.

8.Монтаж коробки под двойной выключатель с розеткой. Используем алебастр и клеммники Ваго

Действуем снизу.

9.Подключаем и устанавливаем сначала розетку

Двойные клеммы Ваго использую на удлинение проводов к выключателю, четверной – на распределение фазы, ноль на розетку удалось прикрутить непосредственно, длина позволила.

Фиксируем розетку саморезами в коробке. Я уже писал, как надёжно закрепить розетку, кто не читал – очень рекомендую. Затягиваем не сильно, а на распорочные ушки можно вообще не обращать внимания и даже выкинуть их.

Устанавливаем и подключаем выключатель согласно схеме подключения. Надёжно и ровно фиксируем всю конструкцию саморезами.

10.Розетка и выключатель подключены и установлены. Видите щель между розеткой и двойным выключателем? Она должна быть шириной 0,5-1 мм, и одинакова по всей длине.

Дело близится к концу. Несколько ловких движений…

11.Одеваем двойную рамку

И установка блока розетки с выключателем закончена!

12.Блок розетка и выключатель на санузел установлен

Апдейт от 26 апр.2014: Вот ещё “пипец”: выключатель на две комнаты. Это квартира в старом районе Таганрога, там и не такое бывает (например, две фазы в квартире, ибо между фазами – 220В, а не 380) – была одна комната, стало две. А выключатель остался…

Выключатель между комнатами

Варианты обустройства двух розеток из одной

Решившись на самостоятельную установку дополнительной электроточки, предстоит изучить, как правильно провести новую розетку от уже существующей розетки, ознакомится с рекомендациями и советами опытных мастеров.

Если нет уверенности в собственных силах, то лучше пригласить электрика, имеющего недюжинный практический опыт за плечами.

При самостоятельном монтаже дополнительной розетки предстоит решить, какой она будет:

• новая точка, удаленная от существующей на пару метров;
• сдвоенная модель вместо одинарной;
• целый блок из 3-6 точек.

В зависимости от индивидуальных потребностей следует выбирать наиболее приемлемый вариант. Если просто не хватает еще одной электроточки для включения всех нужных приборов, то удобнее и проще поставить сдвоенную модель.

Такое решение сможет реализовать даже новичок, не имеющий опыта и особых знаний по электромонтажным работам. Но если с подключением розеток вы сталкиваетесь впервые, рекомендуем для начала изучить следующий материал, в котором приведен пошаговый инструктаж по подключению электроточек.

Для электрической плиты требуется отдельный силовой кабель, способный выдержать большую нагрузку

Когда в комнате переставили диван и поменяли место дислокации телевизора или повзрослевшим детям купили ПК – здесь двойной розеткой не обойдешься. Понадобится поставить дополнительно одну-две новые.

А если потребности в электропотреблении выше, но и толщина сечения провода позволяет – лучше всего поставить блок на 4-6 гнезд. Такое решение сможет гармонично вписаться в интерьер, не нагромождая стены лишними деталями.

Соединение-в распредкоробке

На фотоснимке показан способ соединения проводов в распределительной коробке, имеющей соединение проводов:

• с внешним источником электрической энергии;
• с выключателем света;
• с электрическими розетками;
• с освещением люстрой.

Подключение люстры-с заземлением

В схеме рис.2 показан способ подключения светильника с выключателем. Схема представляет такое же подключение,- с использованием заземляющего провода, соединенного с корпусом светильника.

Подключение люстры-с 3 лампами

В схеме рис.3 изображен способ подключения выключателя света на одну клавишу,- с подключением трех ламп либо трех светильников. Подключение светильников либо ламп в электрической цепи — параллельное.

Схема подключения розетки-и выключателя

Схематичное изображение рис.4 подключения выключателя света показывает на очередность соединения проводов, поступающих от:

1. электросчетчика;
2. двух однополюсных автоматов;
3. соединение проводов поступающих от однополюсных автоматов,- в распределительной коробке;
4. от распределительной коробки электропроводка соединена с нагрузкой светильника с выключателем, розеткой.

Провод заземления соединен с шиной заземления, от шины заземления заземляющий провод имеет соединение в распределительной коробке и от распределительной коробки заземляющий провод соединен с электрической розеткой и металлическим корпусом светильника.

Правильное подключение выключателя

Электрическая схема рис. 5 наглядно указывает на неправильное подключение выключателя света с электрической лампой.

На первый взгляд это как бы незаметно. Учитывать здесь необходимо следующее, что выключатели света имеют последовательное соединение только на фазном проводе.

Выключатели света бывают как для подключения с наружным монтажом — накладные выключатели, так и для подключения с внутренним монтажом — внутренние выключатели, устанавливаемые в коробке стены.

Необходимо так же учитывать, что каждый тип выключателя имеет свое назначение, если допустим Вы проводите освещение в гаражном неотапливаемом помещении в зимнее время,- приобретать такой выключатель света нужно предварительно проконсультировавшись с продавцом — консультантом.

В продаже так же имеются выключатели света с подсветкой, — исполнение такого типа выключателей удобно тем, что в ночное время суток легко обнаружить клавишу выключателя, имеющую подсветку в виде диодной лампочки, имеющей такое же последовательное соединение как и сам выключатель.

Комментариев к статье: 2

04.07.2014 в 01:33

04.07.2014 в 11:44

Здравствуйте Александр. Для подключения люстры из девяти ламп у Вас выведен кабель в потолке из трех проводов. От девяти электрических патронов люстры выведены 18 концов проводов. Вам необходимо, чтобы при переключениях — горела одна лампа и восемь ламп в люстре. При правильной схеме, нейтраль нулевой провод от распределительной коробки соединяется с девятью проводами патронов люстры. От выключателя, через распределительную коробку один провод соединяется со вторым контактом одной лампы. Второй провод от выключателя через распределительную коробку соединяется со вторыми контактами восьми ламп люстры. Соединение проводов и диагностика люстры на сопротивление, проводится пассивным способом при выключенных автоматах защитного отключения. То есть перед подключением схемы квартиры к внешнему источнику переменного напряжения, — проверяются все выполненные электрические соединения проводов: с двух клавишным выключателем; с люстрой из девяти ламп, — на сопротивление. В Вашем примере, для подключения люстры через двух клавишный выключатель, соединения выполнены неправильно: либо в соединениях проводов с люстрой; либо в соединениях проводов в распределительной коробке. Диагностика во избежание короткого замыкания при отключенных автоматах проводится следующим образом: Включается одна клавиша выключателя, два щупа прибора Омметр, Мультиметр соединяются с проводами, поступающими на люстру. Сопротивление допустим одной лампы в люстре будет составлять 37 Ом, сопротивление при включении второй клавиши выключателя соответственно будет в восемь раз больше. Электрику, полагаю, что не составит труда выполнить такие соединения. Сложного здесь ничего нет.

Comments are closed.

Подключение отдельных розетки и выключателя

Если предполагается частое использование розетки, ее рекомендуется установить пониже – в 30 см от пола. В таких случаях вместо слитного блока приобретают 2 отдельных устройства, т.к. минимальная высота для выключателя составляет 90 см.

Принципиальные схемы

Практикуют 2 схемы подключения раздельных электротехнических устройств:

1. Параллельную. Оба устройства запитаны от раздаточной коробки собственным проводом.
2. Последовательную. В этой схеме фазу на выключатель берут от розетки.

Электромонтаж розетки

Силовой коммутатор устанавливают в таком порядке:

1. Наносят на стене разметку, затем по ней делают штробы и глухое круглое отверстие.
2. Закладывают в борозду гофру с проводом из 3 (если в доме есть заземление) или 2 жил.
3. Заводят конец кабеля в подрозетник и помещают последний в выемку, предварительно заложив туда раствор.
4. Зачищают жилы и соединяют их с клеммами внутренней части розетки: желто-зеленую – с контактом заземления, синюю и красную – с двумя оставшимися (по ГОСТ 7396.1-89 фазу подключают справа).
5. Вскрывают распредкоробку и находят индикаторной отверткой фазу.
6. Обесточивают квартиру.
7. Устраивают расключения в распредкоробке. Соединяют красную жилу вновь проложенного провода с фазным проводником, синюю – с нулевым, желто-зеленую – с заземляющим.
8. Тестируют систему.
9. Изолируют соединения, заполняют штробу раствором и собирают розетку.

Жилы соединяют с фазным проводником.

Подключение выключателя

По методу установки это устройство не отличается от слитного блока и отдельной розетки. Подключение производят в таком порядке:

1. От фазы в распредкоробке прокладывают 1-жильный провод к входному контакту выключателя.
2. От выходной клеммы прибора тянут 1-жильный кабель к светильнику.
3. Нулевую клемму лампы соединяют 1-жильным проводом с нейтралью в распредкоробке.

Схема подключения нескольких розеток

Розетки тоже можно подключать 2 способами:

1. Параллельным. К каждой протягивают собственный кабель от раздаточной коробки.
2. Последовательным. Розетки запитывают друг от друга.

Второй вариант применяют в ситуациях, когда электроточки расположены близко. Схема позволяет уменьшить длину проводов и штроб.

При последовательном подключении в фазную и нулевую клеммы розетки вставляют по 2 проводника: первый – от распредкоробки или предыдущей электроточки, второй – ведущий к последующему коммутатору.

Схема подключения параллельного соединения розеток.

Заземление так подключать нельзя. Согласно ПУЭ, при монтаже нужно обеспечить неразрывность защитного проводника. Прокладывают цельный провод до последней розетки, затем с помощью зажимов типа «орех» или опрессовочных гильз делают ответвления от него для каждой из промежуточных.

При последовательном соединении каждая розетка испытывает нагрузку не только от включенного в нее прибора, но и от последующих электроточек. Это нужно учитывать при расчете сечения кабелей и номинального тока самих изделий.

Заключение

Жизнь современного человека настолько зависит от электричества, что даже час без электроэнергии большинству кажется бесконечным. Дела останавливаются, сбивается ритм, планы остаются нереализованными. Дефектный монтаж может привести не только к кратковременным сбоям в работе системы.

Электротехнические неисправности (вызванные нарушением правил устройства и эксплуатации электрооборудования и бытовых электроприборов), согласно данным МЧС России, в 2017 году стали причиной 41374 домашних пожаров. Чтобы обезопасить дом и своих родных, стоит заранее позаботиться о многих вещах, но начать стоит с качественной электропроводки.
