Дистанционное управление по сети переменного тока 220 в

«Умный-Дом» Своими руками — Управление люстрой по двум проводам

Управление люстрой по двум проводам …

Как Вам известно во многих домах на выключатель имеются только два провода, в этом случае включать люстру в комнате возможно только целиком (допустим шесть ламп) а хотелось-бы включать только три лампочки, а когда допустим нужно больше света включить ещё три. В этой ситуации без третьего провода для дополнительного выключателя не обойтись. А может Вы ещё не собираетесь делать ремонт и штробить стены для прокладки третьего провода. Выход из этой ситуации есть, Вам понадобится всего один модуль, разработанный специально для этого. Он встраивается прямо в люстру (как подключается модуль в люстре можно посмотреть на рисунке в конце страницы). Этот модуль совместим со всеми типами электрических ламп ! Значит Вы можете использовать светодиодные или энергосберегающие лампы. Всем известно что: Регуляторы яркости абсолютно не совместимы с экономичными лампочками дневного света, а ведь таких ламп становится все больше и больше! В Европе уже просто решили законодательно запретить применение ламп накаливания. Для этого модуля были написаны три типа прошивок (три модификации данного модуля). Каждую модификацию будем рассматривать отдельно.

1. Управление люстрой по двум проводам, «Нормально выключенная»

Данный модуль с этой модификацией прошивки, лучше устанавливать в кладовку или в коридор. Подключаем модуль по нижеприведённой схеме. На схеме показано что: Одна лампочка (или часть люстры) включена напрямую и включается при каждом включении. Вторая лампочка (или часть люстры) включена через модуль. При первом включении загорится только одна лампочка. Для включения или отключения дополнительного канала освещения нужно выключить свет выключателем и в течении одной секунды снова включить, загорится вторая лампа. Выключается освещение в штатном режиме, как и раньше. Особенности этой модификации в том что дополнительный канал запускается всегда в выключенном состоянии.

2. Управление люстрой по двум проводам, «Нормально включённая»

Данный модуль с этой модификацией прошивки, лучше устанавливать например на кухню. При включении света будут загораться обе лампочки (оба канала), а при необходимости свет можно и пригасить (выключив дополнительный канал). Подключаем модуль по нижеприведённой схеме. На схеме показано что: Одна лампочка (или часть люстры) включена напрямую и включается при каждом включении. Вторая лампочка (или часть люстры) включена через модуль. При первом включении загорится оба канала (основной, и дополнительный через модуль). Для включения или отключения дополнительного канала освещения нужно выключить свет выключателем и в течении одной секунды снова включить, загорится, или выключится вторая лампа (в зависимости в каком положении она была до этого). Выключается освещение в штатном режиме, как и раньше. Особенности этой модификации в том что дополнительный канал запускается всегда во включённом состоянии.

3. Управление люстрой по двум проводам «С режимом памяти»

Данный модуль с этой модификацией прошивки самый удобный на мой взгляд. В микроконтроллере записывается последнее состояние дополнительного канала (вкл/выкл), и при следующем включении света, дополнительный канал восстановит своё предыдущее состояние. То-есть запоминает каждое своё состояние. Подключаем модуль по нижеприведённой схеме. На схеме показано что: Одна лампочка (или часть люстры) включена напрямую и включается при каждом включении. Вторая лампочка (или часть люстры) включена через модуль. Для включения или отключения дополнительного канала освещения нужно выключить свет выключателем и в течении одной секунды снова включить, загорится, или выключится вторая лампа (в зависимости в каком положении она была до этого). Выключается освещение в штатном режиме, как и раньше. Особенности этой модификации в том что дополнительный канал запускается в том состоянии, в котором вы его оставили последний раз. В этой версии прошивки задействована энергонезависимая ячейка флэш памяти, а если пропадает питание ничего не произойдёт.

Технические характеристики:

Управление: От штатного выключателяПамять: Энергонезависимая (FLASH)Максимальный коммутируемый ток: 220V- 500WattГабаритные размеры, ДхШхВ, мм : 30х30х18Артикул : UL2Поддерживает работу со всеми типами ламп.

Цена: Договорная.

При покупке Вы получите: Собранный модуль, инструкцию.

Для увеличения изображения наведите курсор на неё

smart-home.do.am

Подключение люстры с заземляющим проводом

Если осветительный прибор имеет металлический корпус, его необходимо заземлить. В новых квартирах все электросети, в том числе и осветительные, по стандартам должны иметь заземляющий проводник желто-зеленого цвета. Если ваша сеть соответствует этому требованию, то для подключения люстры достаточно соединить провода с соответствующей цветовой маркировкой с помощью клеммной колодки или на скрутку.

Если же сети старые, а изоляция всех проводов имеет одинаковый цвет, то следует действовать в такой последовательности:

1. Определяют количество и назначение проводов, выходящих из потолка. Если провода два, то включают выключатель и указателем напряжения находят фазу и ноль. Отключают выключатель и присоединяют провода к соответствующим проводам люстры, а заземляющий провод у люстры изолируют.
2. Если провода три, то поступают аналогичным образом. Если в сети два отдельных контура и двухклавишный выключатель, то фазные провода проводки объединяют и соединяют с фазным проводом люстры, нулевые провода проводки и люстры также соединяют, а заземляющий – изолируют.

Драйвер полевого транзистора

Если всё же требуется подключать нагрузку к n-канальному транзистору
между стоком и землёй, то решение есть. Можно использовать готовую
микросхему — драйвер верхнего плеча. Верхнего — потому что транзистор
сверху.

Выпускаются и драйверы сразу верхнего и нижнего плеч (например,
IR2151) для построения двухтактной схемы, но для простого включения
нагрузки это не требуется. Это нужно, если нагрузку нельзя оставлять
«висеть в воздухе», а требуется обязательно подтягивать к земле.

Рассмотрим схему драйвера верхнего плеча на примере IR2117.

Схема не сильно сложная, а использование драйвера позволяет наиболее
эффективно использовать транзистор.

Соединяем правильно

После определения электропроводов вновь потребуется отключение электропитания для монтажа осветительного прибора. При скручивании проводов нежелательно использование ленты ПВХ из-за ее высыхания со временем и, соответственно, понижения ее изоляционных характеристик.

При скручивании электропроводов в одну группу и накрутки защитного колпачка возможно их окисление со временем и нагрев. Рекомендуется пайка таких соединений, что гарантирует нормальный контакт и отсутствие перегрева.

При соединении электропроводов от осветительного прибора с потолочными электропроводами от выключателя правила скрутки недопустимы. Здесь потребуется использование клеммных коробок. При этом возможна проблема, когда скрутка из нескольких электропроводов не входит в отверстие. Решение – припаивание к соединению медного проводника сечением от 0,5 кв. мм. Соединение изолируется, а свободный конец проводника длиною в 10 см вставляется в клеммную коробку.

После вставки в клеммник всех электропроводов от осветительного прибора и затяжки винтов, люстру поднимают под потолочное перекрытие. После крепления люстры в клеммник производят подключение электропроводов в нужном порядке: нули – один напротив другого, фазы к фазам – произвольно.

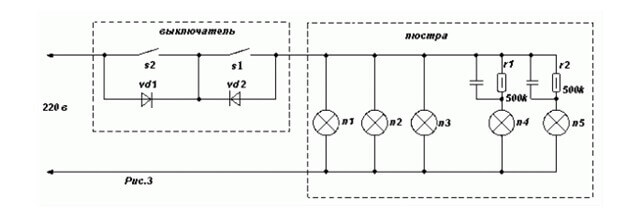

Управление люстрой по двум проводам: схемы с использованием полупроводников и реле

Для успешного подключения любого осветительного прибора требуется не менее двух проводов – нулевой и фазный. Если будет использоваться светильник на несколько лампочек, то нередко возникает желание настроить разные режимы работы (со свечением одного, двух или всех источников света).

В этих целях пригодятся парные выключатели или несколько отдельных устройств, подключенных к разным группам ламп. В таком случае требуется дополнительная проводка и коммутация отдельной фазы к каждому выключателю. Все это актуально на этапе проектирования, но если в квартире уже сделан ремонт и появилась необходимость заменить обычный светильник на многофункциональный, то придется действовать одним из двух методов.

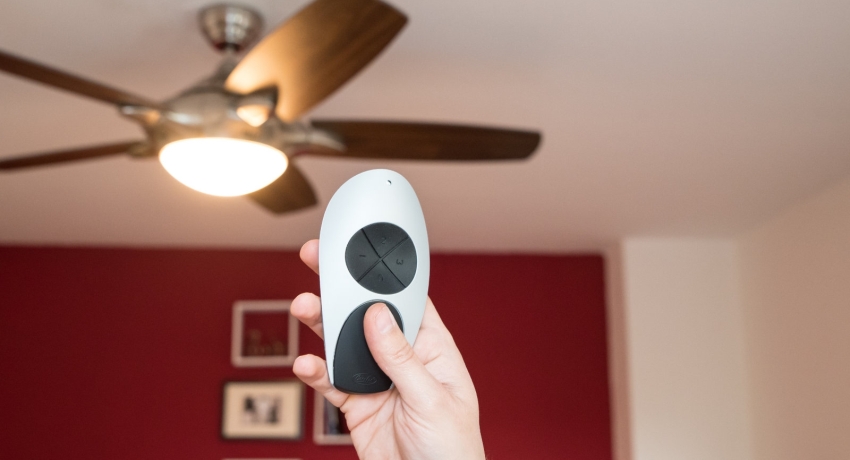

Первый вариант – купить «умную» люстру с пультом дистанционного управления. В ее блок-схеме уже заложена поддержка разных режимов. Второй вариант – воспользоваться определенными схемами, обеспечивающими управление люстрой по двум проводам.

Схемы подключения

Существует сразу несколько вариантов подключения люстры для управления по двум проводам. Во всех случаях нет необходимости штробить стены или портить потолок для прокладки нового кабеля.

Релейная система подключения

Такой вариант прост в реализации, но его существенным недостатком является быстрый износ деталей. После тысячекратных включений и выключений света схема выйдет из строя. Элементы спрятаны под декоративным колпачком, расположенным у потолка. Приблизительно раз в год придется «потрошить» содержимое и заменять перегоревшие детали.

На картинке ниже вы можете увидеть схему релейного подключения и управления осветительным прибором:

Главные элементы здесь — два терморезистора, один конденсатор, реле К1 и диодный мост.

Когда включается лампа, то холодный терморезистор R2 увеличивает свое сопротивление. Напряжение поступает на реле K1, что приводит к размыканию контактов и включению трех ламп в цепи. Спустя пару секунд происходит нагрев терморезистора, благодаря чему сопротивление в цепи понижается и стабилизируется.

При выключении питания на полсекунды терморезистор не успевает остыть, контакты остаются замкнутыми. Загораются все шесть имеющихся ламп. Чтобы заставить светильник работать в первом режиме (три лампы), потребуется отключить напряжение на несколько секунд. Как видите, данный вариант недоработанный, но все же может быть реализован в домашних условиях.

Способы использования полупроводников в управлении освещением люстры

Наиболее распространенным методом является применение транзисторов в схемах подключения люстры по двум проводам. Электротехнические элементы долговечны, допускаются частые переключения. На выбор дается несколько видов управления.

Управление на базе счетчика

Для управления люстрой используются счетные импульсы. Первый сбрасывает счетчик, второй – приводит к последовательному включению лампочек. При каждом следующем щелчке выключателя вступает в действие или выключается новая группа источников света. Чтобы выполнить сброс импульсов, потребуется пауза на 15-20 секунд.

Сдвиговый регистр

В самом названии заложен принцип действия схемы. Попадающий на ее начало импульс передается по цепи на нужные выходы. В дальнейшем принцип работы идентичен варианту, описанному выше.

Тиристор

Для питания схемы управления используется диодный мост, выполняющий функции выпрямителя тока. При активации выключателя загорается первая лампочка в цепи. Происходит постепенная зарядка конденсаторов, при этом дополнительный мост удерживает транзистор и тиристор в закрытом положении. При смене положения выключателя конденсатор перезаряжается.

Микроконтролирование люстры

Для реализации схемы на микроконтроллере требуется небольшой процессор с программным обеспечением. С его помощью можно выбрать любой принцип работы с различными вариациями дополнительных функций. В качестве основы берется аналогичная схема.

Блок радио-управления люстрой 3канала.

Вы здесь: Главная > Каталог товаров > Индикация , освещение > Управление освещением > Блок радио-управления люстрой 3канала.

Значение
Uраб. переменное, В	~180…240
Uраб. ном. переменное, В	~220
fраб., МГц	433,92
Количество выходов	3
Нагрузочная способность каждого выхода	1,5 А / ~220В
Дальность действия брелока на прямой видимости, м	…30
Материал корпуса приемника	Металл
Подходит для	ВКЛ / ОТКЛ любой нагрузки
Габаритные размеры приемника ДхШхВ, мм
Температура эксплуатации, °С	0…+55
Относительная влажность эксплуатации, %	…55
Производство	Контрактное производство в Юго-Восточной Азии
Гарантийный срок	6 месяцев с даты покупки
Вес, г	100

Технические характеристики брелока

Параметр	Значение
Uпит. постоянное, В	+11,5…12,5
Uпит. ном. постоянное, В	+12
Iпотр. при Uпит.ном., мА	…4
Тип элементов питания, в комплекте	BAT_12V_size_23A,
Количество элементов питания, в комплекте	1
Частота, МГц	433,92
Тип модуляции, используемой для передачи кода	ШИМ
Разрядность	16 бит
Выходная мощность, мВт	1
Габаритные размеры брелка ДхШхВ, мм
Вес, г	100

Комплект поставки

Наименование	Количество
БДУ в сборе	1
Брелок с креплением и батарейкой	1

на фото на 2 лампочки. на 3лампочки точно такой же.

Сопутствующие товары

800,00 р.	850,00 р.	650,00 р.	1 500,00 р.
1 500,00 р.	1 700,00 р.

Устройство и принцип действия

В общем смысле слова реле – это электротехнический механизм, который замыкает или разрывает электрическую цепь, исходя из определенных электрических или иных параметров, которые на него воздействуют.

Его не коммутационная конструкция была изобретена еще в 1831 году Дж. Генри. А через два года стали применять для обеспечения функционирования телеграфа С. Морзе.

Можно выделить две основные группы: электромеханические и электронные. В первом типе устройства работу осуществляет механизм, а во втором за все отвечает печатная плата с микроконтроллером. Его работу удобно рассмотреть на примере электромеханического реле, которое является импульсным.

При выборе режима работы реле необходимо руководствоваться частотой включений, родом и величиной тока, характером испытываемых нагрузок

Конструктивно его можно представить следующим образом:

1. Катушка – это медный провод, намотанный на основание из немагнитного материала. Он может быть в тканевой изоляции или покрывается лаком, не пропускающим электричество.
2. Сердечник, содержащий железо и приходящий в действие при прохождении электрического тока через витки катушки.
3. Подвижный якорь – это пластина, которая крепится к якорю и оказывает воздействие на замыкающие контакты.
4. Контактная система – непосредственно переключатель состояния цепи.

В основе работы реле лежит явление электромагнитной силы. Она появляется в ферромагнитном сердечнике катушки, когда через нее пускается ток. Катушка в этом случае является втягивающим устройством.

Сердечник в ней связан с подвижным якорем, который и приводит в действие силовые контакты, осуществляя коммутацию. Они могут быть нормально открытого/нормально закрытого типа. Иногда блок контактов может содержать одновременно разомкнутые и замкнутые виды соединения.

При включении цепи механизм фиксирует это положение, которое меняется при повторной подаче импульса и снова фиксируется до следующего изменения

К катушке дополнительно может подключаться резистор, увеличивающий точность срабатывания, а также полупроводниковый диод, ограничивающий перенапряжение на обмотке. Кроме этого, в конструкции может присутствовать конденсатор, установленный параллельно контактам, для уменьшения искрения.

Более понятно работу устройства можно представить, разбив его на несколько блоков:

• исполняющий – это контактная группа, которая замыкает/размыкает электрическую цепь;
• промежуточный – катушка, сердечник и подвижный якорь задействуют исполняющий блок;
• управляющий – в этом реле преобразует электрический сигнал в магнитное поле.

Так как для переключения положения контактов необходим однократный электрический импульс, то можно сделать вывод о том, что эти приборы потребляют напряжение только в момент переключения. Это значительно экономит электроэнергию, в отличие от обычных проходных выключателей.

Второй разновидностью импульсного реле является электронный тип. За работу в нем отвечает микроконтроллер. Промежуточным блоком здесь служит катушка или полупроводниковый ключ. Использование в схеме таких элементов, как программируемые логические контроллеры, позволяет дополнить реле, например, таймером.

В устройстве этого вида нет механических подвижных элементов. Работу осуществляет датчик, распознающий сигнал управления и твердотельная электроника, которая коммутирует цепь

Последний вариант

Самый простой выбор. Мы писали о люстрах с использованием пультового управления. Стоят они не так уж и дорого, можно найти люстры от полторы тысячи рублей.

Причём такие люстры имеют самые разные дизайнерские решения, иногда в них включены функция проигрывания аудио и работа от приложений в телефоне.

Более наглядно можно увидеть в данном видео:

Итак, теперь Вы узнали что делать, если у Вас нет возможности и желания прокладывать новую проводку, но Вам хочется использовать частичное освещение время от времени.

Пусть свет в Вашем доме сияет именно так, как Вам того захочется!

IGBT

Ещё один интересный класс полупроводниковых приборов, которые можно
использовать в качестве ключа — это биполярные транзисторы с
изолированным затвором (IGBT).

Они сочетают в себе преимущества как МОП-, так и биполярных
транзисторов: управляются напряжением, имеют большие значения
предельно допустимых напряжений и токов.

Управлять ключом на IGBT можно так же, как и ключом на MOSFET. Из-за
того, что IGBT применяются больше в силовой электронике, они обычно
используются вместе с драйверами.

Например, согласно даташиту, IR2117 можно использовать для управления
IGBT.

Пример IGBT — IRG4BC30F.

Управление нагрузкой переменного тока

Все предыдущие схемы отличало то, что нагрузка хоть и была мощной, но
работала от постоянного тока. В схемах была чётко выраженные земля и
линия питания (или две линии — для контроллера и нагрузки).

Для цепей переменного тока нужно использовать другие подходы. Самые
распространённые — это использование тиристоров, симисторов и реле.
Реле рассмотрим чуть позже, а пока поговорим о первых двух.

Какие бывают выключатели с индикацией включения

Тройной выключатель с подсветкой Подсветка в электрических выключателях представляет собой неоновую лампочку или светодиод. Визуально отличить их практически невозможно, единственное отличие – неоновые лампы потребляют меньше электроэнергии, но создают большее падение напряжения. Минимальная сила тока для свечения светодиодов составляет 2 мА, падение напряжения 2 В, а для неоновых разновидностей эти показатели составляют 0,1 мА и 70 В соответственно

Это важно учесть при выборе электрического выключателя

Выключатели с индикатором могут некорректно работать с разными видами ламп. Бесперебойно и производительно конструкция работает с галогеновыми и лампами накаливания. От эксплуатации светодиодных и энергосберегающих лучше отказаться или принять особые меры. Самые распространенные сбои в работе – моргает лампочка в выключенном положении выключателя, не горит индикатор в выключателе.

Люстры потолочные – разновидности

По количеству плафонов, бывают:

• люстры с одним плафоном или абажуром (однорожковые);
• с двумя плафонами или абажурами (двухрожковые);
• трехрожковые (с тремя плафонами) и т.д.

В основном количество плафонов зависит от стиля исполнения (класика, лофт, модерн и т.д.), дизайна исполнения. Причем, чем больше плафонов и ламп на люстре, тем большая мощность освещения и как правило большая мощность потребления электроэнергии. Тем большую площадь может осветить данный осветительный прибор.

По типу управления люстры делятся:

• управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
• управление беспроводное (по радио каналу или с телефона через Bluetooth);
• комбинированные варианты.

Если Вы еще не купили люстру, а только планируйте это сделать

В этом случае очень важно будет определить какого типа проводка заложена в вашей квартире или доме. От этого зависит выбор люстры с подходящей схемой подключения и вариантом управления. 12 вариантов схем подключений

12 вариантов схем подключений

Ниже приведена таблица, которая поможет Вам сделать этот выбор. Достаточно определить какой у Вас тип проводки и какой выключатель установлен. При правильном подборе люстры никаких серьезных переделок и вмешательств в существующую схему вашей проводки не потребуется. За исключением некоторых вариантов, там, где имеется пометка «требуется изменение». Эти изменения мы разберем ниже, когда будем предметно разбираться с подключением люстр этих моделей.

Чтобы определиться с выбором люстры и вариантом подключения

1. Нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
2. Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
3. Выбираем из таблицы желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
4. И рядом, в столбце видим, какая люстра выполняет эти задачи.

Нужно обратить внимание!

Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария»

Отличием будет то, что согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе)

Если у вас проводка имеет 4 провода, то здесь можно использовать вообще любой тип люстр и любые элементы управления.

О подключение в люстре заземляющего провода

В современных люстрах с металлической арматурой устанавливается заземляющий провод желто-зеленого

цвета. Обозначается заземляющий провод латинскими буквамиРЕ

. Если в квартире электропроводка выполнена с заземляющим проводом (он должен бытьжелто-зеленым , но может быть и любого цвета), то его тоже нужно подсоединить к клемме, к которой подсоединенжелто-зеленый провод люстры.

В домах старой постройки квартирная электропроводка обычно выполнена без заземляющего проводника. В старых люстрах или тех, арматура у которых из пластмассы, тоже нет заземляющего проводника. В таких случаях заземляющий проводник не подсоединяется, на работоспособность люстры он не повлияет, так как выполняет только защитную функцию.

На фотографиях провода, выходящие из потолка и люстры, изображены белым цветом, и это не случайно. Не существует единого международного стандарта на цветовую маркировку проводов в электрической сети, а в люстрах – тем более. Да и в России цветовая маркировка электропроводов с 1 января 2011 года изменилась. Только заземляющий провод РЕ в спецификациях всех стран маркируется желто-зеленым

цветом.

Внимание! Перед подключением люстры, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы

Логические схемы «И» на транзисторах

Логические схемы И могут быть собраны на транзисторах (рис. 3). В схеме И для положительной логики используются транзисторы типа n — p — n (рис. 3, а). При наличии сигнала 0 на одном из входов соответствующий транзистор закрыт напряжением смещения Е_см, так как напряжение сигнала 0 ниже Е_см. Второй транзистор может быть открыт при сигнале на входе 1 (напряжение сигнала 1 выше Е_см). Переход эмиттер — коллектор закрытого транзистора практически обрывает цепь питания, и на выходе возникает сигнал 0.

Рис. 3. Схема И на транзисторах

Когда на входах появляются сигналы 1, оба транзистора открыты и на выходе возникает сигнал 1. В схеме И для отрицательной логики (рис. 3, б) используются транзисторы типа р — n — р. Принципы работы данной и предыдущей схем аналогичны, однако полярность сигналов, смещения и питания обратная.

Для схемы «Электроэффлювиальная люстра»

Электроэффлювиальная люстра, ионизатор, — это излучатель отрицательных аэроионов, который сможет увеличить насыщенность воздуха домашнего помещения аэроионами.Конструкция состоит из квадратного основания, изготовленного из проволоки 2 мм, и сетки из провода 1 мм, в узлах которой впаяны заостренные иголки из провода диаметром 0,3 мм. От углов к центру квадрата идут четыре проводника, спаянные совместно. К этой точке подводится высокое напряжение, и через изолятор люстра подвешивается к потолку. Тиристорный высоковольтный преобразователь состоит из понижающего силового трансформатора Т1 , выпрямителя на VD1, накопительного конденсатора С1, высоковольтного трансформатора Т2 и управляющего узла тиристора — III обмотка T1, R2, VD2.Детали. Вместо тиристора КУ201Л можно применить КУ202Н. Недопустимо использование симисторов (к примеру, КУ208). Трансформатор Т1 любой малогабаритный от ламповой радиолы (намотать самостоятельно на сердечнике Ш19, толщина набора 30 мм: I обмотка — 2120 витков провода ПЭЛ-0,2; II обмотка — 2120 витков ПЭЛ-0,2; III обмотка — 66 витков ПЭЛ-0,2). Схема умножителя добротности р.п на транзисторе Т2 — высоковольтная катушка от блока электронного зажигания бензопилы Трал» или магнето. Можно изготовить из сердечника и высоковольтной катушки от телевизора типа УНТ-35 («Рекорд-66», «Рассвет»). Первичную обмотку намотать самому проводом ПЭЛ-0,51 в количестве 200 витков. Вместо высоковольтного столбика ВТ-18/0,2 можно применить 5ГЕ600АФ. Изоляцию высоковольтного провода исполнять только полихлорвиниловой лентой. Перед первым включением преобразователя в разрыве в точке А надобно подключить лампу на 220 В. Если после включения лампочка загорелась, поменяйте местами выводы III обмотки Т1. Если после этого появилось высокое напряжение, но лампа хотя бы слегка продолжает светиться, увеличьте сопротивление резистора R2. При работе аэроионизатора не должно быть никаких запахов — это признак появлени… Смотреть описание схемы …

Симисторный ключ

Для гальванической развязки цепей управления и питания лучше
использовать оптопару или специальный симисторный драйвер. Например,
MOC3023M или MOC3052.

Эти оптопары состоят из инфракрасного светодиода и фотосимистора. Этот
фотосимистор можно использовать для управления мощным симисторным
ключом.

В MOC3052 падение напряжения на светодиоде равно 3 В, а ток — 60 мА,
поэтому при подключении к микроконтроллеру, возможно, придётся
использовать дополнительный транзисторный ключ.

Встроенный симистор же рассчитан на напряжение до 600 В и ток до
1 А. Этого достаточно для управления мощными бытовыми приборами через
второй силовой симистор.

Рассмотрим схему управления резистивной нагрузкой (например, лампой
накаливания).

Таким образом, эта оптопара выступает в роли драйвера
симистора.

Существуют и драйверы с детектором нуля — например, MOC3061. Они
переключаются только в начале периода, что снижает помехи в
электросети.

Резисторы R1 и R2 рассчитываются как обычно. Сопротивление же
резистора R3 определяется исходя из пикового напряжения в сети питания
и отпирающего тока силового симистора. Если взять слишком большое —
симистор не откроется, слишком маленькое — ток будет течь
напрасно. Резистор может потребоваться мощный.

Нелишним будет напомнить, что 230 В в электросети (текущий стандарт для
России, Украины и многих других стран) — это значение
действующего напряжения. Пиковое напряжение равно \(\sqrt2 \cdot 230 \approx
325\,\textrm{В}\).

Система удаленного управления светом рио-1

Этим видом устройства пользуются для управления светильниками из 2-х и больше участков. В отличие от схемы, в которой присутствуют перекрестные или проходные выключатели, для работы РИО -1 выбираются приборы звонкового типа. Они не фиксирующиеся. Выключателей может быть установлено в цепи до 10 штук, подключаются параллельно друг к другу.

РИО-1 состоит из первых букв составляющих:

• Р — реле;
• И — импульсное;
• О — для освещения (управляет цепью);
• 1 — серия.

Габариты и технические характеристики коммутационного устройстваИсточник yandex.ru

При подсоединении реле, применяемом для управления освещением, вся проводка ведется кабелями одинакового диаметра, поскольку через осветительные приборы идет ток нагрузки проходя по всей цепи выключателей. РИО-1 монтируется в электрощите на рейке DIN, иногда устанавливают просто на гладкий участок стены.

Схема подключения импульсного реле РИО-1:

11-14 — стандартно открытый контакт для замыкания цепи.

Силовые контактные элементы рассчитаны на ток до 16 А при коммутации только активной нагрузки. Такой величины для цепей освещения достаточно. Если не будет хватать, то устанавливается еще контактор.

• Y — вход «Вкл./Откл» импульсного реле;
• Y1 — вход «Вкл.»;
• Y2 — вход «Откл»;
• N — нулевой проводник.

Как подключить единичное импульсное реле? В системе линия, идущая к светильникам, защищается при помощи одного автоматического контактора на 10 А. Кнопочные выключатели соединяются друг с другом параллельно. При шлейфовом подключении экономится длина кабеля.

Особенности схемы:

• Фаза с автомата красным проводом идет ко всем кнопочным элементам, а также на силовую клемму прибора (11).
• Фазный оранжевый кабель с приборов выключения света отходит на соединение (Y).
• На контакт (N) подсоединяется ноль с силовой шины (N).
• На элемент (14) приходит оранжевая фаза, которая затем уходит на осветительные приборы.

Ноль для источников освещения поступает с шинного контакта (N).

Схема подключения реле Рио 1Источник meandr-shop.ru

Как лучше соединить провода

Как правило, электричество ошибок, даже мелких, не прощает и рано или поздно, но результаты не заставят долго ждать. В основном, проблемы касаются некачественного соединения проводов, как в процессе формирования групп, так и в процессе их подключения к электрической проводке.

Плохая скрутка всегда даст о себе знать через какое-то время, поскольку контакт нарушается и начинает греться. Исходя из последних требований, при подключении люстры к электрическим проводам, скрутки делать нежелательно, хотя качественно выполненная скрутка не уступает по надежности клеммным соединениям. Большинство выпускаемых в наше время люстр комплектуется подобными клеммами, к тому же, их можно купить в любом отделе строительного магазина, где продаются комплектующие для электрической проводки.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Зачастую возникают проблемы из-за того, что в отверстие не помещается скрутка из нескольких проводов. В таком случае, есть выход: к скрутке припаиваются проводник, длиной не больше 10 см. Если говорить о современных люстрах, то в них используется достаточно тонкий провод, поэтому скрутка даже из 5 проводов легко помещается в отверстии зажимов.

После того, как группы (скрутки) сформированы, их вставляют в клеммник и надежно зажимают винтами. После этого приступают к подсоединению люстры на потолке, проделав подобную операцию с проводами. Их также вставляют в клеммник и надежно фиксируют такими же винтами. Самое главное – это правильно подключить нулевую и фазные группы.

На видео можно детально ознакомиться с процессом формирования групп из множества проводов, а также с правильным их подключением к клеммнику.

Как подключить люстру. Как соединить провода. Установка в Киеве 0974288408

Watch this video on YouTube

Спецификации

Текстом продавец не приводит, читаю с китайской этикетки, таблицы и иероглифы пропускаю, в пролетарскую суть вникаю

• Модель Hesunse F-A6
• max 8A ~250V
• max 2000W
• LED не более 150W
• (видимо, лампы накаливания) не более 1000W
• (видимо, люминисцентные) не более 150W
• Какая-то температура < 80 °C
• Габариты на картинке выше, подтверждаю — ДхШхВ = 75х44х21
• Длина провода по моим измерениям 160 мм от корпуса
• Диаметр жилы 0.8 мм+-0.1 (4 измерения разных лужёных жил советским штангелем дали результат 0.8, одно — 0.9), то есть сечение грубо 0.5 кв мм. Ну что-ж, кратковременный ток где-то 7 ампер как раз такой медный провод и выдержит. А на 150Вт должен работать без проблем.
• Диаметр изоляции намерил 2.3 мм +- 0.1
• Масса по моим измерениям 57 г.
