О трехклавишном выключателе с розеткой: подключение, ремонт, установка в ванной

Обзор известных производителей

Выбрать трехклавишный выключатель в наши дни не составляет труда. В зависимости от требований покупателя множество известных и не очень известных производителей стремятся представить достаточно большой ассортимент своей продукции. Основное отличие моделей заключается в дизайне, используемых материалах и, естественно, в цене.

Производитель	Достоинства	Недостатки	Стоимость, руб.
Gira	Невысокая стоимость, простота установки	Небольшой диапазон расцветок и дизайна	300-600
Legrand	Вертикальное и горизонтальное исполнение, отлично вписываются в любой интерьер	Стоимость выше средней	600-750
ABB	Высокая функциональность	Небольшой диапазон расцветок и дизайна	150-200
Fede	Отличный дизайн	Высокая цена	500-2500

Схемы включения

Ознакомление со схемами включения электрических устройств удобнее начать со стандартного варианта, при котором к нему подводится и подсоединяется одна фазная жила. С каждой из трех ответных клемм в сторону распределительного блока отводятся три провода, которые внутри коробки коммутируются на соответствующий осветительный прибор (группу).

В соответствии с требованиями ПУЭ фазные провода должны подводиться к нижнему контакту выключателя, а три отходящие от него жилы – к верхним клеммам.

На некоторых моделях изделий входные клеммы помечаются стрелкой, направленной внутрь корпуса, а выходные – наоборот.

При управлении освещением в трех помещениях от верхних клемм три провода отводятся в сторону распределительной коробки каждой комнаты. От них он прокладывается до местного осветительного прибора (люстры).

Различают фазные и нулевые проводники по цвету их изоляции (такая маркировка нормируется стандартом). Первые имеют красное защитное покрытие, а вторые – синее. Однако в реальности этот правильный подход иногда нарушается, так что исполнителю приходится навешивать на провода бирки с обозначениями.

Подключение трехклавишного выключателя с розеткой

Ну а теперь – несколько усложним задачу: необходимо подключить блок, сочетающий одновременно в себе и трехклавишный выключатель, и силовую розетку.

Не стоит переживать – ничего сверхъестественного нас не ожидает. Скажем даже больше – речь пойдет не о каких-то действительно сложностях, а о, скорее, особенностях конструкции и подключения подобного изделия.

Основные особенности конструкции и схемы подключения

А таких особенностей – всего две, а они как раз и обуславливают те небольшие отличия от всего того, что было обсуждено выше.

Первая особенность – раз в блок входит силовая розетка, то туда должен приходить, в отличие от обычного выключателя, и «полный комплект» проводников. То есть фаза L, нейтраль (ноль) N, и если розетка имеет заземляющие контакты – защитный проводник РЕ.

Взглянем на устройство и схему подключения такого блока.

Большинство рассматриваемых блоков скомпонованы вот по таком принципу.

1 – корпус блока, являющийся одновременно и монтажной коробкой.

2 – силовая розетка.

3 – клемма подключения фазного проводника к розетке.

4 – клемма подключения нулевого проводника к розетке

5 – клемма подключения защитного проводника РЕ к заземляющим контактам розетки.

6 – трехклавишный выключатель, входящий в блок.

7 – клемма подключения общей приходящей на выключатель фазы.

8 – перемычка, соединяющая фазную клемму розетки с клеммой общей фазы выключателя. Как правило, уже установлена при производстве блока, но проверить ее наличие все же не помешает.

9 – «механика» трехклавишного выключателя.

10 – три клеммы выходящих ваз – L1, L2 и L3.

Вот и все особенности устройства.

Схема подключения тоже весьма незамысловата:

Вот и вся «огромная разница» в принципиальной схеме подключения блока трехклавишного выключателя и силовой розетки.

Итак, к розетке ведется и фаза, и ноль, и, при необходимости – защитный проводник. Но два последних – здесь и заканчиваются, в работе выключателя они никакого участия не принимают. А от клеммы фазы розетки через перемычку фаза L передается на общий вход. Дальше – все без каких бы то ни было изменений.

Осталось разобраться, какие провода лучше подвести сюда при монтаже «с нуля», то есть с прокладкой проводки. Видится оптимальным следующий вариант: прокладывается два трёхжильных кабеля:

ВВГ 3×2,5, идущий от распределительного щита к розетке. Для силовой розетки, на всякий случай, сечение проводника лучше увеличить, именно поэтому разговор о 2.5 мм².
ВВГ 3×1,5 – для трех исходящих фаз, идущих от выключателя к распределительной коробке.

Про перемычку уже говорилось – будет нелишним проверить, чтобы она стояла на месте, и была хорошо зажата в клеммах.

Один и тот же блок с нескольких ракурсов – чтобы понятнее была его форма и особенности крепления в стене.

Как правило, каждый из таких блоков оснащается собственной монтажной коробкой, прямоугольной (с несколько скругленными углами) в прямой проекции. То есть вся сложность – вырезать в стене необходимое окно для размещения и закрепления этой коробки, а также проделать в ее корпусе отверстия для заведения проводов. Да, чуть побольше возни будет, чем с обычным подрозетником, окно под который быстро вырезается одной фрезой, но тоже ничего особо страшного.

* * * * * * *

Каких-то дополнений по электромонтажу, наверное, не будет – того, что было рассказано и показано выше должно быть вполне достаточно. В том числе и в вопросах тестирования старых проводов – мы, как уже говорилось, там несколько забежали вперед, и добавить, по сути, уже нечего.

Можно лишь резюмировать так: вход этого блока подключается как самая обыкновенная розетка, а выход коммутируется так, как нормальный трехклавишный выключатель.

Завершить публикацию можно небольшим видеосюжетом, в котором мастер делится своим опытом установки трехклавишного выключателя с розеткой:

Виды устройств

Модельный ряд блоков разнообразен, всегда есть возможность найти изделие, соответствующее интерьеру помещения. Такие устройства могут различаться функциональностью.

По этому критерию их подразделяют на:

Обратите внимание! При выборе необходимо визуально осмотреть изделие. Оно не должно иметь заусеницы, потертости и повреждения

При переключении клавиш должны слышаться щелчки.

В устройстве имеются леммы самозажимные. Они необходимы для фиксации и подсоединения проводов. При выдергивании жил (что категорически запрещено) специальные защелки-зажимы выходят из строя.

Как разобрать выключатель света?

При эксплуатации бытовых сетей для подключения электрических приборов и освещения помещений используются коммутационные выключатели и розетки. Из-за естественного старения, аварийных режимов и чрезмерной нагрузки выключатели могут выходить из строя. Поэтому нередко может возникать вопрос о том, как разобрать выключатель света своими руками.

Зачем разбирать выключатель?

Наиболее частыми причинами являются:

Преображение эстетического вида путем замены устаревших моделей более современными;
Появление неприятного запаха гари от выключателя или его чрезмерный нагрев;
Не включается или барахлит прибор освещения, работающий от выключателя;

Поэтому разборка выключателя света обуславливается либо какой-то аварийной ситуацией, либо его моральным износом. Рассмотрим порядок разборки выключателя.

#1. Отключите напряжение

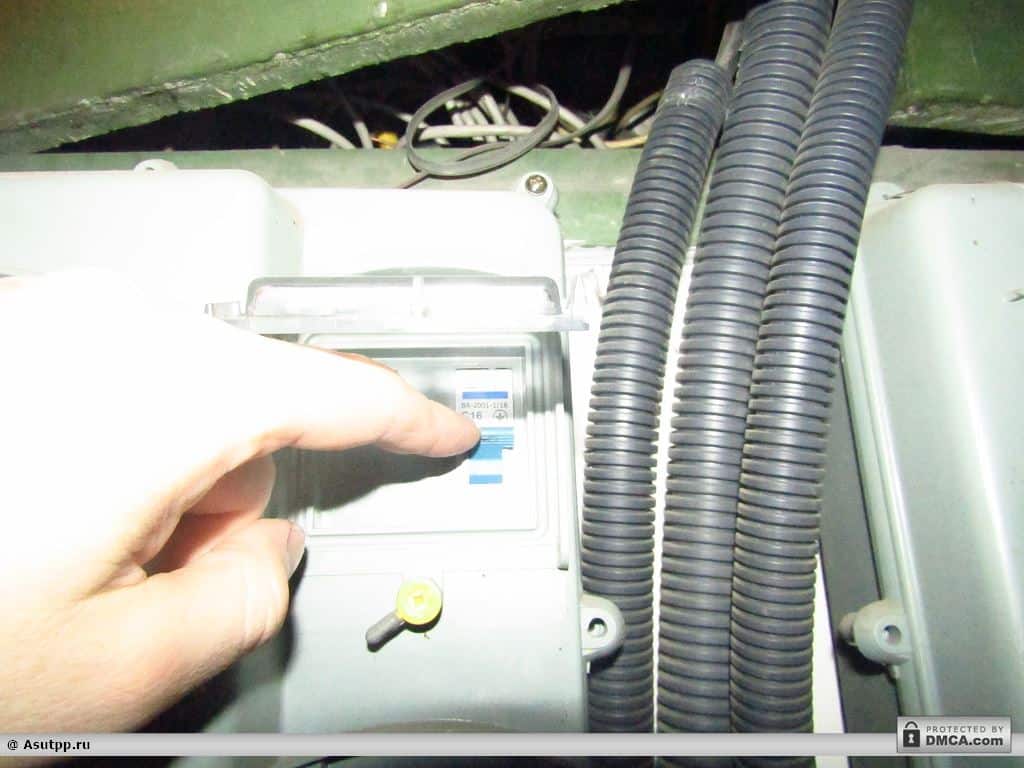

Рис. 1: отключить двойной автомат

Главным шагом, до того, как разобрать выключатель, является снятие напряжение со всех токоведущих элементов, которые задействованы в электроснабжении. Как и при разборке розеток, лучшим вариантом обесточивания является отключение вводных автоматов. Если у вас автомат разрывает сразу два провода – и фазу, и ноль, то после его отключения можно сразу разбирать выключатель.

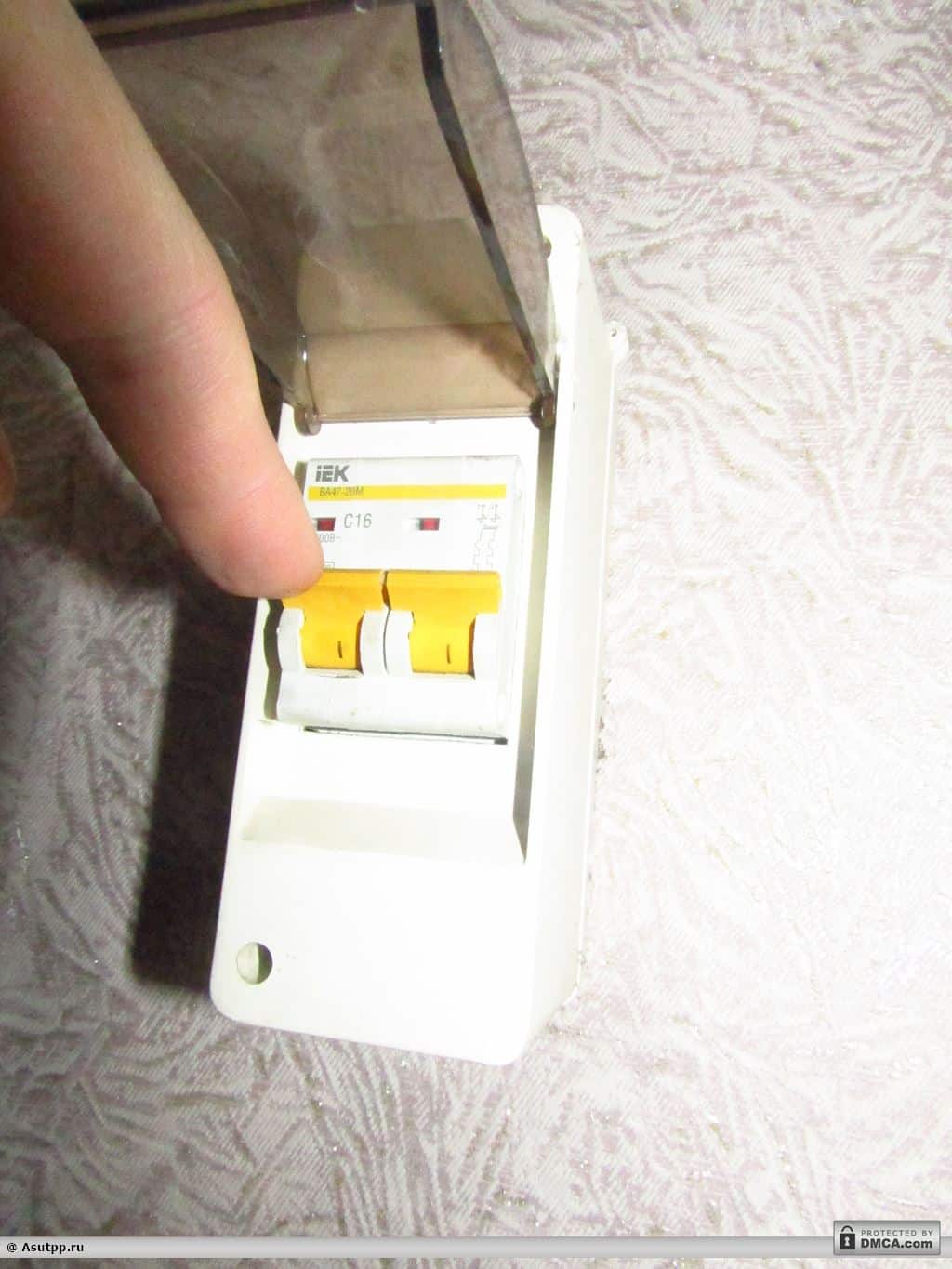

Рис. 2: отключить одинарный автомат

В случае если на вводе находится один автомат и вам неизвестно, отключает он фазный провод или нет, то после его переключения необходимо воспользоваться индикаторной отверткой. Которая позволит определить наличие или отсутствие потенциала в сети. Если потенциал все еще находится на электрическом проводе, то необходимо отключить фазу на распределительном щите или воспользоваться диэлектрическими перчатками и защитными очками, когда будете разбирать выключатель.

Если в квартире установлен собственный распределительный щиток, в котором не подписаны автоматы и вам неизвестна схема подключения, тогда поочередно отключайте каждый автоматический выключатель и наблюдайте за состоянием лампочки при включенном выключателе. Если же выключатель сломан и у вас нет возможности подать напряжение на лампочку, воспользуйтесь индикатором для проверки напряжения в соседних розетках, а при отсутствии таковых отключайте напряжение в квартире полностью. Или используйте диэлектрические перчатки.

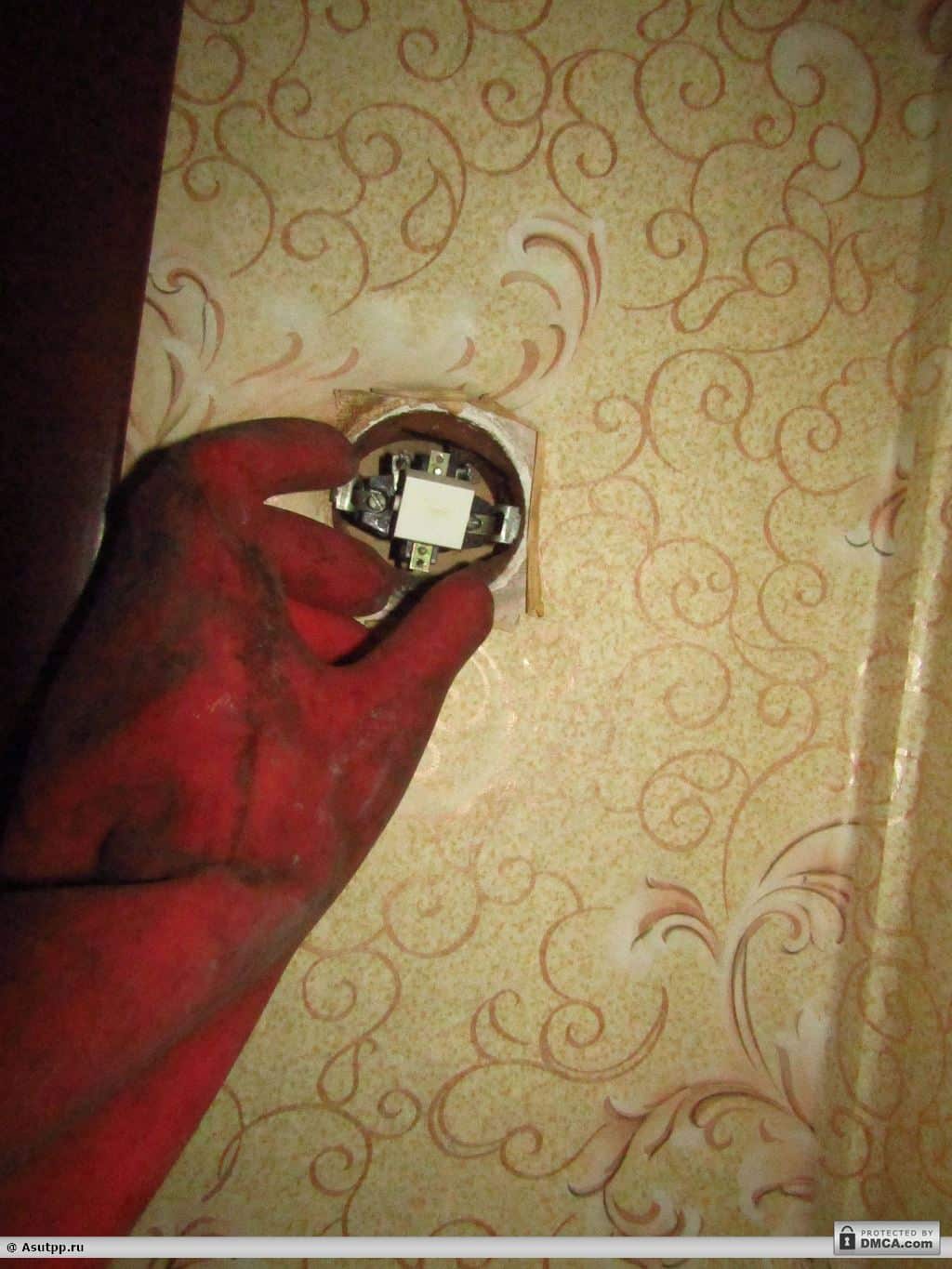

Рис. 3: Используйте диэлектрические перчатки в случае, если обесточить выключатель не получается.

#2 Снимите клавиши

В большинстве случаев, чтобы разобрать современные выключатели, необходимо демонтировать клавиши. Так как они выполняют роль декоративной панели, скрывающей место крепления самого выключателя к стене или коробке. В некоторых старых моделях демонтаж клавиши не требуется, так как у них точки крепления расположены прямо на корпусе, а клавиша выполняет только свою непосредственную функцию.

Рис. 4: современный двухклавишный выключатель

Посмотрите на рисунок, здесь приведен пример двухклавишного выключателя. В модели с большими клавишами, которые занимают значительную площадь устройства, необходимо слегка надавить с одной из сторон клавиши, зафиксировав ее в крайнем положении, и потянуть на себя.

Рис. 5: потяните клавишу на себя

В некоторых конструкциях переключателей для этого предусмотрено даже небольшое углубление, в которые удобно поставить пальцы и оттуда уже снимают клавиши.

Рис. 6: клавиша легко отделилась

Если потянуть клавишу пальцами не удается или прилагаемого усилия недостаточно, можно воспользоваться плоским инструментом. Для снятия клавиши подденьте ее сбоку обычной отверткой.

Рис. 7: подденьте клавишу отверткой

При этом соблюдайте предельную осторожность, так как вы можете легко повредить клавишу. Разумеется, что устройство подготавливаемое к утилизации можно не жалеть, но в остальных ситуациях необходимо соблюдать предельную осторожность

При необходимости, поддеть клавишу можно поочередно с разных сторон, чтобы обеспечить ее поступательное движение. В итоге вы должны удалить все клавишы.

Рис. 8: выключатель без клавиш

#3 Снимите крышку

В различных моделях крышка может быть зафиксирована при помощи:

Винтов крепления, вкручиваемых в панель;
Рис. 9. Крепление крышки болтами
Пластиковых элементов крепления, которые вставляются в соответствующие пазы;
Специальной рамки, которая фиксирует крышку. Крепление рамки легко поддевается отверткой.

Рис. 10: крепление при помощи рамки Посмотрите, рамка фиксируется при помощи небольших защелок, в данной модели их четыре. Для того чтобы снять рамку, достаточно поддеть две соседние, а остальные можно легко вытащить из мест крепления.

Навигация по записям

Преимущества и недостатки схемы ПВ с 2 мест У таковой схемы включения есть преимущества и недостатки.

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Верно и обратное. Двухклавишный проходной выключатель: схема подключения Чтобы с нескольких мест управлять освещением двух ламп или групп ламп с одного выключателя есть двухклавишные проходные выключатели.

У переключателей точно так же, как изображено на рисунках, входная общая клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные — с другой. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет. С схемой управления системами освещения с трех мест Вы можете ознакомится на следующем фото: Однолинейная схема подключения данным способом выглядит так: Как видно из вышеприведенного фото, основное различие в управлении освещением между управлением из 2-х и 3-х мест это наличие перекрестного выключателя и большее количество соединенных проводов в распределительной коробке. Какой лучше использовать кабель для подключения проходных выключателей Для данной фурнитуры большинство специалистов сходятся во мнении что лучше применять трехжильный медный кабель с сечением 1.

Как подключить проходной выключатель — схема управления светильником из 3 мест

Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. Чем отличается проходной выключатель от обычного? Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Вы заходите в спальню и у двери включаете свет. Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

Область применения проходных переключателей Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях: при наличии больших коридоров или проходных комнат; при управлении осветительными приборами при входе в комнату и непосредственно возле кровати; при монтаже освещения в больших промышленных и индустриальных зданиях; при необходимости управлять освещением в соседней комнате; при наличии лестниц, соединяющих несколько этажей в большинстве случаев в коттеджных помещениях и так далее. Основное отличие между вышеуказанными проводами это тип изоляции и характер токопроводящих жил. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Управление светом осуществляется с помощью переключателей: на один источник освещения обыкновенную лампочку, или несколько ламп приходится один переключатель.

Вид сзади на проходные переключатели разного вида На фото представлен вид электроустановочных изделий сзади. Как все должно быть организовано, смотрите на рисунке. Подключение проходного выключателя управление освещением из 3 х мест

Схема включения устройства разрыва цепи через розетку

Для того чтобы подключить выключатель с использованием розетки, применяется стандартная схема включения

Важно! Всегда в прерывателе происходит разрыв фазной жилы, а ноль идет напрямую на источник освещения:

Устанавливается распределительная коробка, в которую заводят от имеющейся розетки провода (предварительно надо провести обесточивание помещения), жилы, идущие на выключатель, и провод от светильника.
Одну жилу от источника потребления электричества подключаем к нулю, фазу надо пустить на выключатель; если она идет через распределительную коробку, тогда ее соединяют с жилой от выключателя.

Схема подключения выключателя

В представленной схеме фазный провод идет от лампочки прямо на прерыватель, когда он находится в положении «вкл», идет потребление электроэнергии, когда в положении «выкл» – нагрузка не получает электричества.

Как подобрать сечение провода?

Часто электрическое подключение источника потребления энергии, например, бра от розетки, происходит для установки дополнительного освещения, в нашем случае это может быть одно или несколько бра, по этой причине ток имеет невысокое значение и есть возможность выбирать провода нужного сечения, но есть нюансы:

по требованиям безопасности и ПУЭ для этих целей нельзя применять провод с медной жилой сечением меньше одного квадратного миллиметра;
и провод с алюминиевой жилой не меньше двух с половиной квадратных миллиметров.

При выборе провода необходимо учесть, каким образом он проложен, так для открытой прокладки есть определенные условия:

для медной жилы провода минимальное сечение – 1,5 квадратных миллиметра;
минимальное значение алюминиевой жилы – 4,0 квадратных миллиметра.

Для прокладки провода по наружной стене дома или здания есть следующие требования:

для проводов с медными жилами – 2,5 квадратных миллиметра;
для алюминиевых жил провода – 4,0 квадратных миллиметра.

Как самостоятельно подключить источник света от выключателя?

Одним из простых способов, по мнению специалистов, является включение бра в цепь через выключатель с питанием от розетки с использованием нулевого и фазного провода, особенно это выгодно делать, когда светильник находится недалеко от выключателя.

Для выполнения этой работы надо сделать следующее:

Провести монтажные работы по установке источника освещения и выключателя, затем осуществить действия по их подключению.
С розетки, от которой будем подключать наш прерыватель напряжения, снимаем при помощи автомата в щитке напряжение (обычно разводка проводится по группам потребления), проверяем «пробником» на отсутствие фазы.

Схема подключения розетки

Открываем розетку; в случае, если работа по ее подключению выполнена медным проводом с цветовым отличием, то:

ноль – голубой провод;
заземление – второй провод с двойным цветом (желто-зеленый);
фаза – третий провод, он может быть коричневого цвета.

Если нет цветового различия и подключение выполнено алюминиевым проводом, надо кратковременно подать напряжение на розетку и «пробником» определить фазу проводящего электричество провода.

К фазе розетки подсоединяем провод от выключателя (на его вход), который на прерывателе уже подключен, а на выход с выключателя подключаем провод от светильника.
Когда вы не знаете, как подключить двойной выключатель, решение такое же, но с выхода устройства прерывания электрической цепи каждый фазный провод идет к собственному источнику освещения, или для люстры на свои лампочки потребления электроэнергии.
К нулевой жиле розетки подключаем нулевой провод выключателя к лампочке, если в розетке есть заземляющий провод, его соединяем с заземляющим проводом от источника освещения.
После этого проводится укладка проводки и изолирование всех соединений, а также испытание собранной схемы.

Как подключить розетку-выключатель, которая собрана в едином корпусе?

Когда есть розетка в спальне или в другой зоне помещения, и вы желаете установить бра или торшер, можно применить устройство розетка-выключатель, которое собирается в едином корпусе, это делается следующим образом:

розетка имеет штатное подключение, фаза и ноль, в новых строениях евророзетки подключены с заземляющим проводом;
фазу подаем на вход прерывателя (выключателя), а с его выхода провод идет к лампе;
двум другим проводам (это нулевой провод и заземление) подключение делаем напрямую к светильнику.

Необходимо понимать, что нельзя сделать обратное подключение, иными словами, подключить розетку от выключателя, она может получать электричество только от автомата в щите дома, или квартиры.

Подготовительные работы

Во время работ с электрикой нужно соблюдать предельную точность и осторожность, поэтому все материалы и инструменты, нужные для работы, должны быть приготовлены и куплены заранее:

отвертка плоская и крестовая;
плоскогубцы;
бокорезы;
изоляционная лента;
хороший строительный нож с острым лезвием (для зачистки концов проводов);
для обжима удобнее использовать специальный инструмент – обжимник (он не является обязательным, если провода не многожильные);
выключатель;
провода.

Чрезвычайно важно (особенно для непрофессионалов) заранее и правильно изобразить схему для подключения и проложить проводку

В схему должны входить такие три провода:

Заземляющий провод (выводится на источник света, обозначается на схеме как “0” или с помощью стрелочки, указывающей вниз).
Нейтральный провод (выводится также на источник света, обозначается буквой “N”).
Фаза – провод, находящийся под напряжением, который при включении должен обеспечивать лампочки питанием (клеммы под фазный провод обозначаются латинской буквой “L”).

Осуществите прокладку проводки можно одним из двух возможных способов: открытым или закрытым. Для первого понадобятся дополнительные материалы – гофротрубы или штробы, для второго – нужно продолбить канавки в стенах.

Обратите внимание, что прокладывание проводки делают перед оштукатуриванием стен и потолка. Это значит, что только после прокладки всех проводов и достаточной их изоляции можно приступать к отделочным работам

Для проделывания небольшого углубления под выключатель придется также воспользоваться зубилом и молотком (это необязательно, если выключатель будет устанавливаться на старом месте)

Что такое УЗО в электрике: разновидности, принцип работы

Как подключить проходной выключатель: схемы подключения

Схема управления освещением с двух мест

При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая одновременно другую. При выходе из длинного коридора, например, второй прибор позволяет производить обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.

Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.

Порядок монтажа

Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующей последовательности:

Прежде всего, в выбранных точках специальной коронкой в стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.
По завершении установки двухклавишных проходных выключателей переходят к монтажу двух групп осветителей, в каждой из которых лампы включаются параллельно (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
Затем от установленных люстр или плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.

Поскольку требованиями ПУЭ предписывается заземлять любую соединительную проводку с нагрузками – от светильников прокладывается кабель с тремя жилами.

Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля. При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.

Предлагаем посмотреть видео – как подключить двухклавишные проходные выключатели без распределительной коробки.

Конструкция трехклавишного выключателя

Выключатели этого типа при стандартных габаритах устройств оснащены тремя расположенными впритык друг к другу клавишами. Основное их предназначение – обеспечивать возможность контроля одновременно трех групп подключаемых осветительных приборов из одной общей точки доступа.

Чаще всего устанавливают такие приборы в комнатах со сложной конфигурацией: совмещенных санузлах, длинных коридорах, объединенных с кухнями гостиных.

Трехклавишный выключатель удобно задействовать для управления как основным, так и вспомогательным освещением, к примеру, для реализации схемы диодной подсветки «потолок/стены/пол»

Трехклавишные устройства удобно использовать для управления многорожковыми люстрами. Для получения трех вариантов насыщенного света их можно включать в три этапа, при которых сначала загорается 1 одна лампа, затем последующие две.

К числу неоспоримых достоинств трехконтурных устройств стоит отнести:

Презентабельный внешний вид.
Экономия занимаемой площади.
Облегчение монтажа.

Упрощение процедуры монтажа трехклавишного выключателя достигается благодаря снижению трудозатрат при создании общей технологической ниши для размещения сердцевины устройства и прокладки к ней электрокабеля.

При грамотно подобранных электрических параметрах и правильном соблюдении режима эксплуатации трехклавишного устройства даже бюджетная модель выключателя способна безотказно проработать многие десятилетия

Конструкция трехклавишного выключателя довольно проста. Она включает две составляющие:

Внутренняя часть, представляющая собой подвижный механизм, где осуществляется процесс замыкания/размыкания сети под действием сжатия/растяжения пружины.
Внешняя часть, представляющая собой коробку с клавишей-переключателем, к которой стационарно прикреплены контакты.

Поскольку нагрузка на такие устройства в сравнении с простыми типами моделей несколько выше, внутренние элементы и внешний корпус выполняются только из качественных материалов.

Установка нового блока выключателя с розеткой

Вот что лучше всего использовать в таких случаях:

5.Новые розетка, выключатель, коробка

Ещё, чтобы установить блок из розетки и выключателя, нужна двойная рамка, она в кадр не попала. На последних фото она будет, обещаю.

Розетки Karre – телевизионная и силовые под тройной рамкой. Фото из статьи о проверке новых розеток

Коробка – специально для двух установочных мест, цельная. Её лучше использовать, чем две отдельные с перемычкой.

Устанавливаем распределительную коробку. Приходится вырезать часть верхнего бортика, чтобы минимально гнуть старый алюминий.

6.Установка новой установочной коробки на старое место

Внизу приходится немного подштробить, чтобы коробка стала заподлицо со стеной:

7.Подгоняем коробку

Далее идёт самое длительное, грязное и неприятное. Работаем с алебастром или с гипсовой шпатлевкой, используем шпатель и желательно уровень. После этого можно отдохнуть – покурить или (в моём случае) попросить хозяев налить чаю.

Теперь используем отрезки медного провода сечение 1,5 мм2 и мои любимые клеммники Ваго, которые в таких случаях здорово выручают.

Важно – чтобы вся эта конструкция простояла много лет (до прокладки новой электропроводки), надо её электрически правильно защитить. Ток защитного автомата в данном случае должен быть не более 16 А, а лучше – 13 или даже 10Ампер. Подробно про выбор защитного автомата (автоматического выключателя) я уже писал не раз, вот например статья

Подробно про выбор защитного автомата (автоматического выключателя) я уже писал не раз, вот например статья.

8.Монтаж коробки под двойной выключатель с розеткой. Используем алебастр и клеммники Ваго

Действуем снизу.

9.Подключаем и устанавливаем сначала розетку

Двойные клеммы Ваго использую на удлинение проводов к выключателю, четверной – на распределение фазы, ноль на розетку удалось прикрутить непосредственно, длина позволила.

Фиксируем розетку саморезами в коробке. Я уже писал, как надёжно закрепить розетку, кто не читал – очень рекомендую. Затягиваем не сильно, а на распорочные ушки можно вообще не обращать внимания и даже выкинуть их.

Устанавливаем и подключаем выключатель согласно схеме подключения. Надёжно и ровно фиксируем всю конструкцию саморезами.

10.Розетка и выключатель подключены и установлены. Видите щель между розеткой и двойным выключателем? Она должна быть шириной 0,5-1 мм, и одинакова по всей длине.

Дело близится к концу. Несколько ловких движений…

11.Одеваем двойную рамку

И установка блока розетки с выключателем закончена!

12.Блок розетка и выключатель на санузел установлен

Апдейт от 26 апр.2014: Вот ещё “пипец”: выключатель на две комнаты. Это квартира в старом районе Таганрога, там и не такое бывает (например, две фазы в квартире, ибо между фазами – 220В, а не 380) – была одна комната, стало две. А выключатель остался…

Выключатель между комнатами

Разновидности перекидных выключателей и их маркировка

Выбор перекидных выключателей приходится делать, основываясь на скромном перечне отличительных характеристик. Выпускаются они многими известными фирмами, в том числе такими, как Legrand, ABB, Schneider.

Рычажное электрооборудование считается более надежными и поэтому его часто используют на производствах, в местах общественного пользования

Перекидные выключатели классифицируют:

По способу включения их делят на поворотные, клавишные и рычажные типы;

По способу установки – на устройства для внутреннего и внешнего монтажа.

Двухклавишных перекидных выключателей перекрестного типа как таковых в продаже не найдешь. Но можно воспользоваться устройством серии Ultra от известного поставщика электрооборудования Schneider Electric, взяв два одноклавишных перекрестных блока модульного типа и установив их в один корпус. Если и этих моделей нет в наличии, монтируют рядом два одноклавишных переключателя.

Для управления двумя или тремя группами осветительных приборов используют двух или трехклавишные проходные переключатели, а перекрестные, в большинстве случаев, для каждой из групп светильников устанавливают отдельно

При выборе любого электротехнического устройства необходимо ориентироваться на его класс защищенности от внешних факторов — IP.

В большинстве случаев, в устройствах этого типа, IP довольно высокий и превышает значение 40, что допускает возможность использования во помещениях с традиционной повышенной влажностью, а также расположение на улице под козырьком.

В поворотных перекидных выключателях контакты замыкаются с помощью специального поворотного механизма. Стоят они немного дороже клавишных, но считаются более надежными

Чтобы правильно провести подключение электрооборудования, важно разобраться в обозначениях и схемах, нанесенных производителем на тыльной стороне. Так на схеме обозначается переключатель перекрестного типа. Такая же схема наносится на устройство, стрелки показывают расположение входных и выходных контактов

Такая же схема наносится на устройство, стрелки показывают расположение входных и выходных контактов

Так на схеме обозначается переключатель перекрестного типа. Такая же схема наносится на устройство, стрелки показывают расположение входных и выходных контактов

Если в обычном выключателе маркировку буквой L применяют для обозначения входящей фазной клеммы, а L1, L2, L3 для выходящих, то в случае со спаренным переключателем могут использовать цифры 1, 2, 3, 4, а входящие и выходящие клеммы обозначают стрелками.

На лицевой стороне выключателя производители также иногда ставят маркировку — для проходного это две стрелки в виде треугольника, для перекидного — решетка

Далее мы рассмотрим особенности установки и варианты возможных схем подключения на примере бытового перекидного выключателя перекрестного типа в комплекте с переходными включателями.
