Как проложить проводку в парилке бани: инструкции, советы специалистов

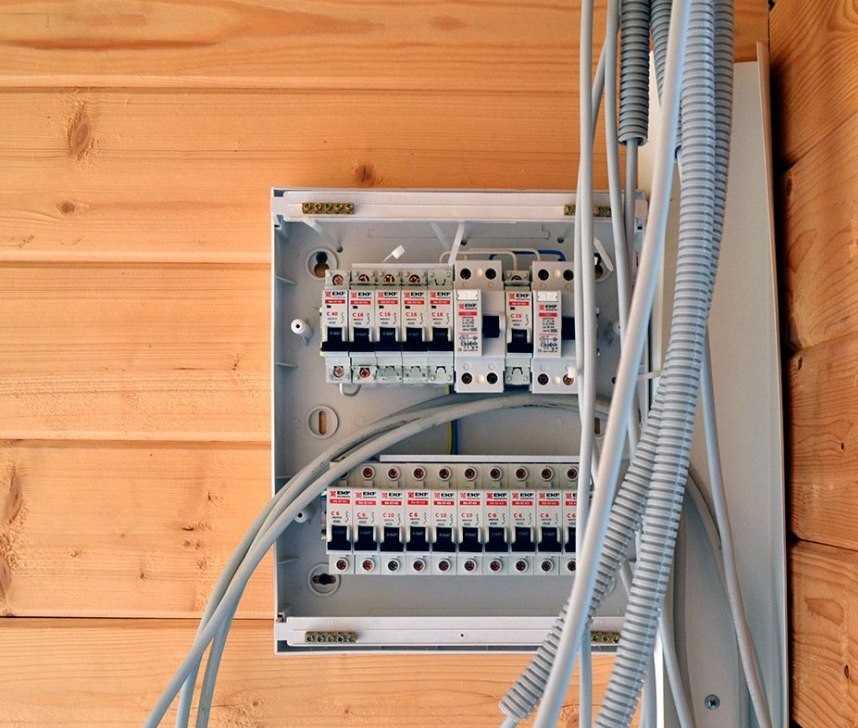

Щиток

Электропроводка в бане, делаемая своими руками, потребует от вас грамотного подхода к содержимому щитка. Если говорить о стандартном его содержимом, то оно таково:

• вводной двухполюсный автомат защиты;
• автоматы защитного отключения по группам потребителей;
• устройство защитного отключения (УЗО).

Как видите, начинки не много, главное — правильно подобрать параметры. И, разумеется, вместо УЗО можно ставить дифференциальный автомат.

Помимо перечисленного нужны следующие вспомогательные детали:

• шины для N и РЕ — рабочего и защитного нуля;
• DIN-рейка, на которую ставятся вводный автомат защиты (АЗ) и УЗО;
• соединительная шина;
• кембрик, с помощью которого делается двойная изоляция проводов;
• пломбировочный бокс для вводного АЗ (автомата защиты);
• соединительные провода, чье сечение соответствует нагрузке.

Количество автоматов зависит от количества групп потребителей. Если никаких силовых установок в бане не будет, то достаточно двух — для освещения и розеток.

СОВЕТ Как вариант, подумайте о том, чтобы разделить группы по помещениям — комната отдыха, моечная, парная, предбанник. В этом случае проще устранять неполадки, а также можно подобрать автомат, соответствующий нагрузке, которая планируется в том или ином помещении.

АЗ выбираются следующим образом: розетки держат до 16 А, а провод, к примеру, 2,5 мм2 — до 25 А, автомат на эту розеточную группу лучше всего поставить на 10А, хотя, если планируется подключать силовые установки с мощностью в несколько киловатт, то лучше ставить АЗ на 16А, но не больше.

ВНИМАНИЕ! Чем меньше величина тока, на который рассчитан АЗ, тем меньше потребителей вы можете подключить одновременно. Это и хорошо, и плохо

Поэтому лучше заранее рассчитывать будущую нагрузку и под нее выбирать оборудование.

Как выбрать правильно УЗО и подключить в щитке?

Номинальный отключающий дифференциальный ток обычно кратко называют «уставкой». Чтобы человека не ударило током, нужна уставка в 30 мА и не более того. А есть противопожарные УЗО, которые защищают проводку от возгорания или повреждения изоляции от старости, у них уставка больше 100 мА.

Защитить человека и проводку можно УЗО с номиналом 10-30 мА. Но не стоит ограничиваться одним устройством, ставя его на всю сеть, потому что у каждого подключенного прибора есть свои допустимые токи утечки. Если они будут суммированы, то УЗО сработает на эту сумму. Именно поэтому электрики советуют ставить протиповожарное УЗО после вводного автомата, а с уставкой 10 мА — на группы потребителей.

ВАЖНО! Номинал автоматического выключателя должен быть равен или быть чуть меньше, чем номинал УЗО. Только не путайте максимальный пропускаемый ток с током утечки (первый — А, второй — мА).. Ниже приводятся схемы последовательного подключения УЗО и автоматов

То и другое подключение допустимо:

Ниже приводятся схемы последовательного подключения УЗО и автоматов. То и другое подключение допустимо:

Заземление

Провести проводку в баню нельзя без устройства заземления. Особенно это касается саун, в которых установлены электропечи. Предполагается, что вы создадите отдельный контур именно для этого строения.

Ниже мы приводим рисунки, иллюстрирующие традиционный способ устройства заземления на участке. Это конструкция из стальных труб или уголков, сваренных полосами стали в треугольник. Она предполагает размещение на участке, где люди часто не появляются, лучше всего на северной стороне.

Выведенная из-под земли стальная полоса присоединяется к защитному нулю на щитке — лучше, конечно, если удастся дотянуть именно полосу, но можно сделать переход на толстый провод, который и будет заведен в щиток.

КСТАТИ! Альтернативой традиционному заземлению может стать глубинный заземлитель. Это такой штырь, который состоит из сегментов труб — конструкция выбрана для погружения на глубину до 30 м. Это дороже, но прослужит не один десяток лет без профилактики и ремонта.

Да, и не забудьте проверить заземление со специалистами, которые должны выдать вам после этого паспорт, протокол испытаний и два акта — приемки и скрытых работ.

Схемы щитка

Приводим две схемы, на которых показано примерное (у вас может быть иначе) подключение элементов электрощитка для сетей 220 и 380 вольт:

Как сделать электропроводку в бане с сетью 220 В.

Как сделать проводку в бане с сетью 380 В.

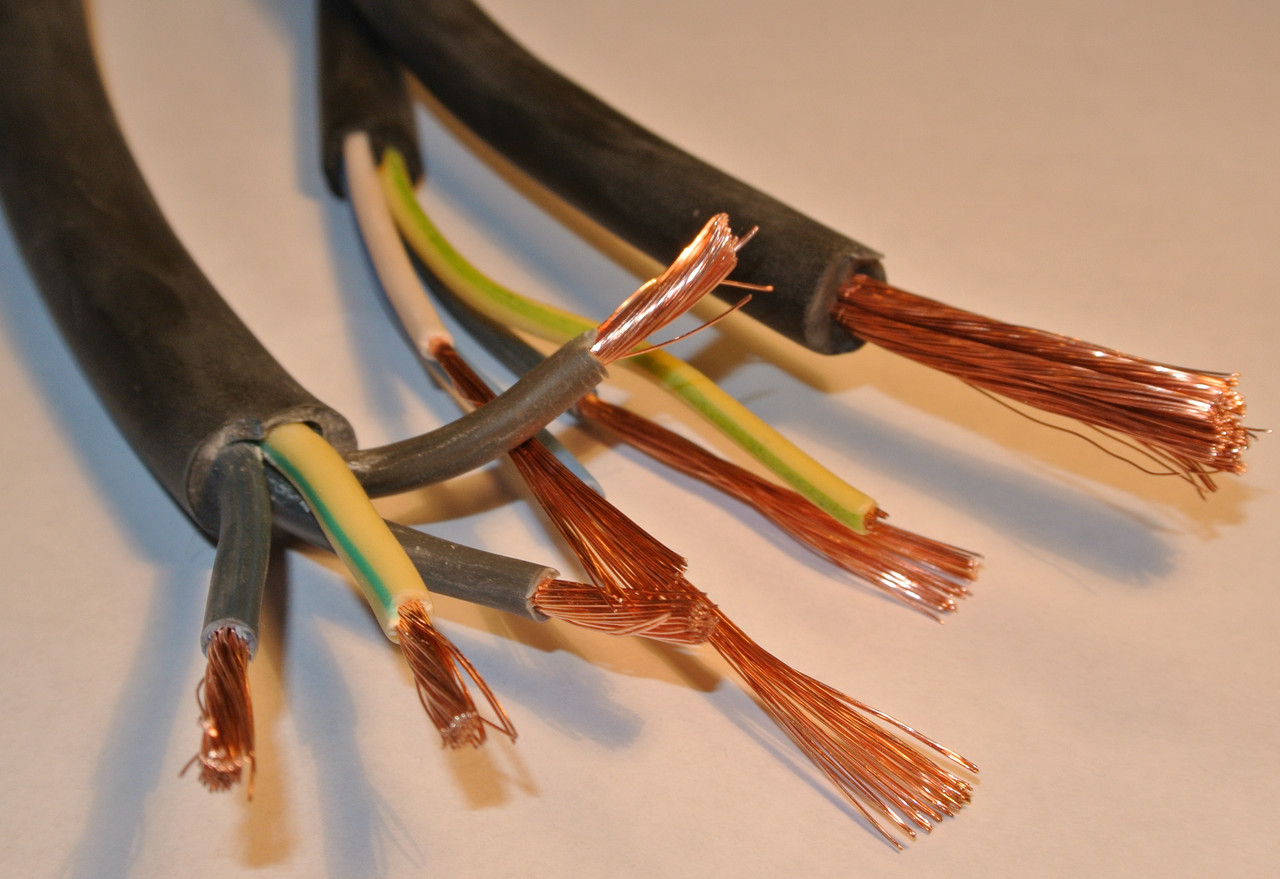

Выбор проводов, выключателей, светильников

Для составленной схемы проводки в бане подбираются все ее компоненты: провода, розетки, выключатели и светильники. Марка кабеля выбирается в соответствии с условиями в каждой из комнат бани (повышенная температура и влажность).

По материалу токоведущей жилы проводка в бане может быть медной и алюминиевой, но за счет, куда лучших механических и электротехнических параметров выбор стоит делать в пользу медных проводов. Основным параметром для любой из марок кабеля является сечение провода. Величина сечения выбирается исходя из нагрузки, подключенной к соответствующему участку проводки.

Для парилки

Требованиями ГОСТ Р 50571.12-96 устанавливается такое разделение парилки на зоны:

Рис. 2: разделение парилок по зонам

Посмотрите на рисунок, все зоны отстраиваются в соответствии с местом расположения печки, хоть электрической, хоть твердотопливной.  По отношению к прокладке кабеля проводки и установке другого оборудования эти зоны имеют такие требования:

• Первая предназначена исключительно для печи, если это электрокаменка, то и проводки для ее подключения;
• Вторая считается самой лояльной в части требований к проводке, для нее не предусматриваются никакие нормы;
• Для третей зоны предъявляются требования к оборудованию, которое должно нормально выдерживать температуру в 125°С и более, а проводка 170°С и более;
• В четвертую зону можно установить только светильники, датчики и регуляторы, но их проводка подбирается, как и для предыдущей зоны бани.

Для внутренней электропроводки в парилке должны использоваться термоустойчивые кабели, к примеру, гибкие медные РКГМ, ПВКВ, ПРКС или ПМТК.

Светильники в парилке должны иметь металлический корпус, к которому подводится заземление, герметичный стеклянный плафон со степенью защиты не ниже IP24. Не следует выбирать для подключения светильников модели с пластиковым корпусом или деталями, так как они могут расплавиться и деформироваться, из-за чего влага проникнет внутрь.

Предбанник, раздевалка, комната для отдыха

В других функциональных зонах бани допускается использование силовых негорючих кабелей ВВГнг.

Выбирая автоматы для защиты от прыжков напряжения в сети, прежде всего стоит определить их рабочую мощность. Главный автомат должен иметь максимальную мощность, у вспомогательных устройств этот показатель существенно снижен.

Для установления предельного значения автомата на отключение от сети учитывается сила тока в цепи и на конкретном ее участке. Например, если сила тока на участке цепи составляет 18А, то предельно допустимый порог главного автомата – 20А.

Не менее важным для защиты электроприборов является устройство защитного отключения (УЗО). Согласно ПУЭ, порог срабатывания УЗО должен составлять от 25 до 30 мА.

Как по нагрузке выбрать провода и розетки?

К примеру, вы  собираетесь подключить две лампочки по 100 Вт, в розетку включить электрочайник на 1 кВт и электрический теплый пол на 4 кВт. Таким образом, для расчета сечения сложите потребляемую мощность всех потребителей P = 0,1 + 0,1 + 1 + 4 = 5,2 кВт. К полученной величине мощности необходимо прибавить 20 – 30% запас прочности, для нашего примера получим 6,24 кВт.

Чтобы подобрать конкретную величину сечения для проводки по мощности потребителя или величине электрического тока необходимо воспользоваться нашим калькулятором или данными таблицы.

Таблица : выбор сечения провода

Посмотрите на таблицу, для мощности 6,24 кВт  подойдет медная проводка с сечением жилы в 4 мм² или алюминиевая проводка на 6 мм². Если вы составили схему питания с разделением проводки для различных потребителей, то процедуру расчета сечения целесообразно выполнять для каждого отдельного участка, но материал проводника для проводки должен быть одинаковым.

Розетка, как и проводка, имеет определенную величину пропускной способности по току. Поэтому выбор узлов подключения к напряжению сети следует выполнять в соответствии с подключаемыми приборами. К примеру, для холодильника достаточно установить розетку на 10 А, а вот для бойлера, в зависимости от мощности, уже понадобиться 16 или 24 А.

Правила организации электроснабжения в бане.

Для того, чтобы вы были в «теме», на примере своей бани я вкратце расскажу о правилах монтажа и эксплуатации проводки и электроприборов, которые должны выполняться неукоснительно!

1. Подводку электричества в баню лучше всего делать под землёй бронированным кабелем (например, АВБбШв 3×6 — три жилы сечением 6мм²). Ввод в баню — по металлической трубе, недалеко от общего выключателя (рубильника).

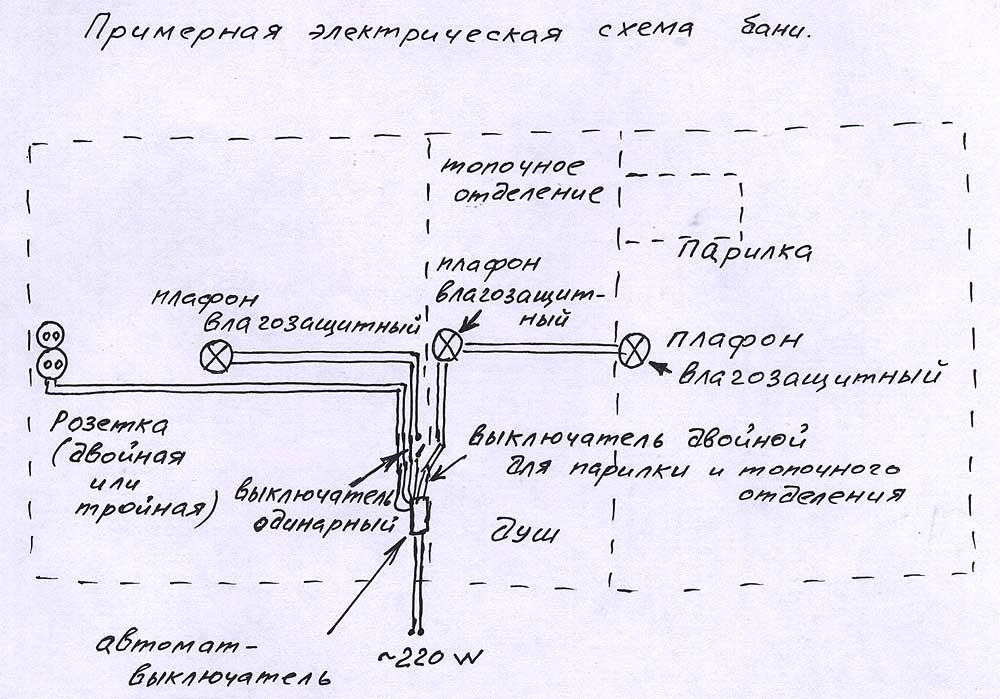

Схема подключения электроприборов. Электрические приборы во входном тамбуре. 2. Схема электрооборудования достаточно проста. Кабель, который подводит электричество в баню, подключается к общему автоматическому выключателю, который срабатывает на короткое замыкание и имеет номинал 16А или 25А. Далее подключается устройство защитного отключения — УЗО. Автоматический выключатель водонагревателя. Выключатели освещения. После УЗО — выключатели освещения и водонагревателя. От выключателей освещения провода подводятся к каждому светильнику. В бане всего 4 светильника. Два — в комнате отдыха (можно один) и по одному в моечной и парилке.

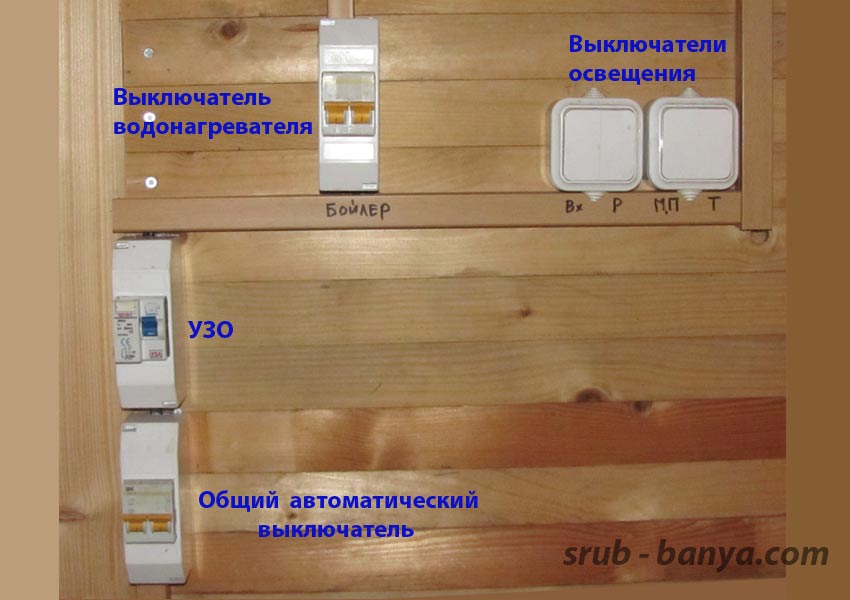

Устройство защитного отключения — УЗО. 3. В бане установка УЗО обязательна! Ток срабатывания выбирается не более 30 миллиампер. УЗО отключит электричество, если человек попал под напряжение. УЗО необходимо проверять на срабатывание не реже, чем один раз в месяц путём нажатия на тестовую кнопку. Если УЗО включено, то при нажатии на тестовую кнопку оно должно сработать и отключить подачу электричества. Выключатель при этом перекинется в нижнее положение. Для включения подачи электричества выключатель необходимо перевести в верхнее положение.

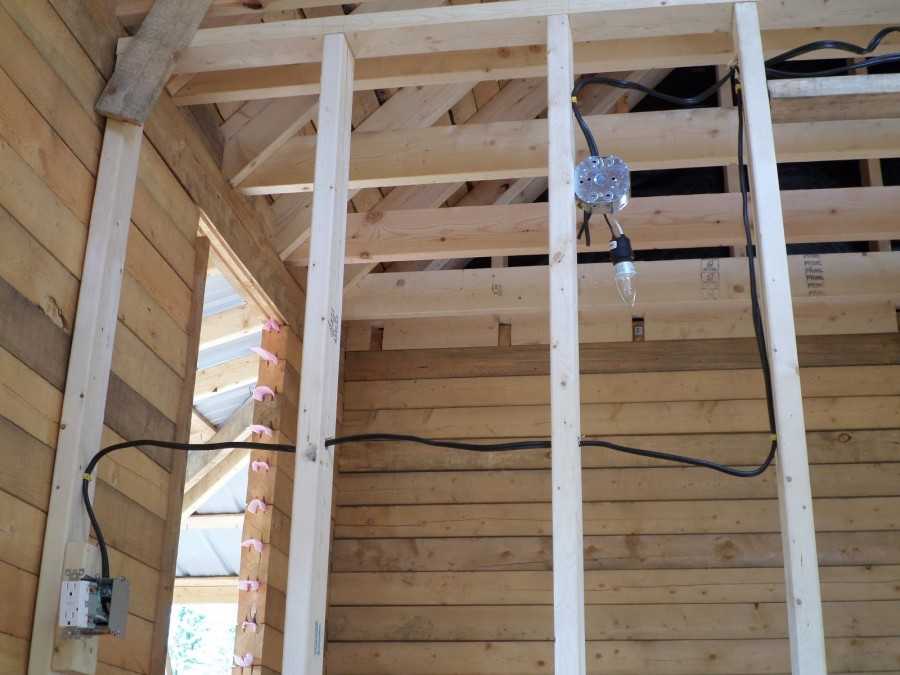

Проводка в пластиковом коробе. Монтаж проводки. Фото 1. Монтаж проводки. Фото 2. Монтаж проводки. Фото 3. Монтаж проводки. Фото 4. 4. Монтаж выполняется медным проводом (тип ВВГ, ВВГнг), который прокладывается поверх деревянных конструкций (стен, потолка) в негорючих пластиковых коробах. Монтаж электропроводки алюминиевым проводом внутри помещений в настоящее время запрещён! Используемый провод должен иметь достаточное сечение. Так для освещения можно использовать двухжильный провод сечением каждой жилы1 — 1,5мм², для розеток необходимо использовать провод с сечением каждой жилы 2,5мм². Изоляция провода должна быть не менее чем двойная (ВВГ -провод с двойной изоляцией, NYM и ВВГ LS — провод с тройной изоляцией) и изготовлена из материалов, не поддерживающих горение (в марке провода присутствует приставка «нг». Например, ВВГнг — LS ). При необходимости сращивания проводов, на мой взгляд, лучше всего применять пайку.

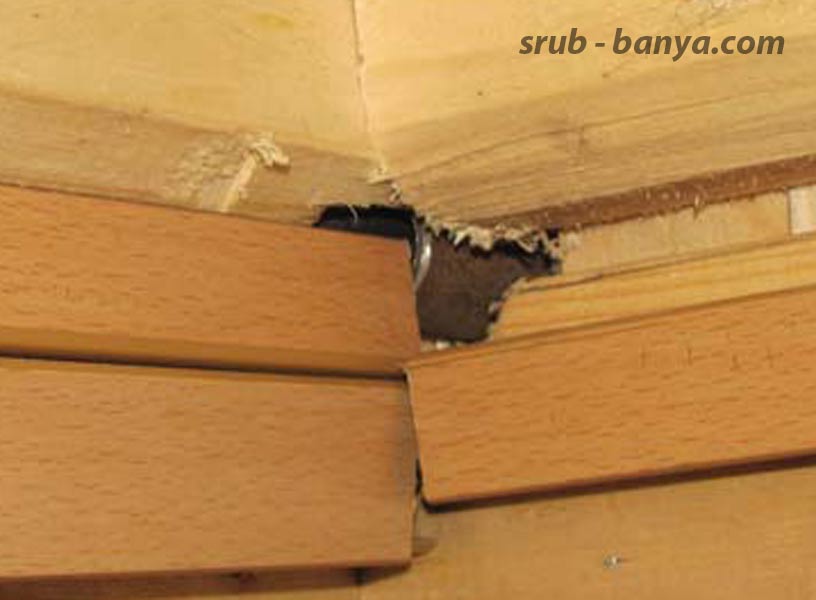

Проход проводки через перегородку — в металлической трубе. Проход проводки через перегородку — в металлической трубе. Крышки коробов сняты. 5. При проходе через сгораемые конструкции провода должны быть уложены в металлическую трубу.

6. В парилке не должно быть открытой проводки. При проектировании желательно исключить прохождение проводки (даже закрытой) через парилку.

Запрещается прокладывать проводку над печкой.

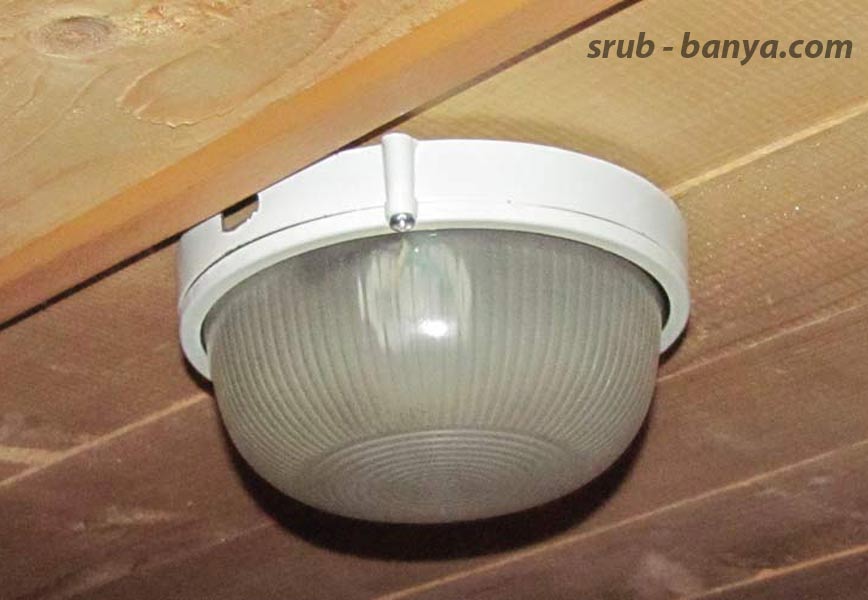

Светильник. Светильник в парилке. 7. Светильники, применяемые в бане должны быть герметичными, надёжно защищёнными от влаги и высокой температуры. Класс защиты не ниже IP-44. Корпус — металлический, плафон — стеклянный. Плафон, желательно, должен быть защищён сеткой (для предотвращения разлёта осколков). Светильник в парилке должен размещаться так, чтобы предотвратить возможность соприкосновения с веником парильщика, который находится к светильнику ближе всех.

Электрические приборы во входном тамбуре. 8. Все выключатели и защитно-предохранительные устройства находятся во входном тамбуре. Также допускается их размещение в предбаннике (комнате отдыха). Запрещается установка выключателей в мойке и парилке.

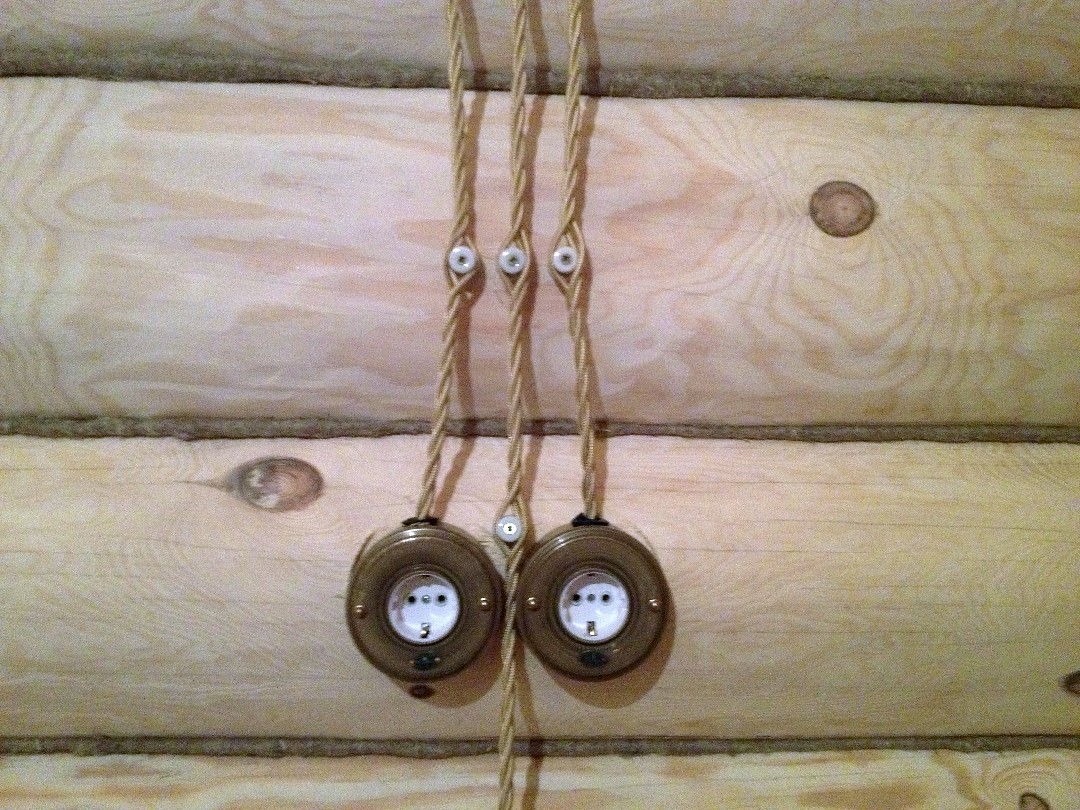

Розетка. 9. Если вам необходимо установить розетку, то она должна быть в брызгозащищённом исполнении для наружной проводки и находиться в труднодоступном месте. Под корпус розетки подкладывается прокладка из несгораемого материала.

10. Выключатели, розетки, распаечные коробки должны быть только в брызгозащищенном исполнении, для
наружной проводки. Для предотвращения затекания конденсата внутрь приборов, ввод провода в них нужно делать снизу или, с маленькой петлёй, сбоку.

Самое главное правило: никогда не экономьте на собственной безопасности и безопасности своих близких! Неукоснительно выполняйте требования электробезопасности!

Как сделать внутреннюю проводку в бане?

Это этап отличается упрощенными монтажными работами. Но рекомендуем ознакомиться с правилами ПУЭ и учитывать любые нюансы чтобы проводка, оказалась, безопасной и пригодной для продолжительной эксплуатации.

Как это сделать:

• Необходимо правильно установить распределительный щиток;
• Вся разводка идет от распределительного щитка;
• Подключаются осветительные приборы;
• Монтируются необходимые розетки.
• Выполняется остальная часть указанная в схеме проводки.

Очень важно осуществить правильную установку щитка. Опирайтесь на такие требования к его безопасности и работоспособности:

• Для него отводится место рядом с выходом из бани. Оно должно обладать отличной вентиляцией, упрощенным доступом и полноценным освещением;
• Устройство должно обладать корпусом на основе надежного материала с увеличенной защитой от воздействия влаги;
• Верхняя части распределительного щитка не может находится ближе, чем в 1,4 – 1,8 метра к полу.

Чтобы правильно создать разводку от самого щитка также необходимо придерживаться правил безопасности. Рассмотрим основные моменты без соблюдения, которых уровень безопасности будет сомнительным:

• Рекомендуем использовать однородный кусок кабеля без использования распределительных коробок;
• Если строение создано из дерева потребуется открытый тип проводки кабеля;
• Запрещено опираться на оболочку для проводов на основе ПВХ либо металлических труб;
• Разрешается монтировать кабеля по вертикали либо горизонтали, но нельзя перекручивать либо перегибать их в любых направлениях – они должны прокладываться ровно;
• Выключатели, различные розетки монтируются в тамбуре, отделении для отдыха. В парильной комнате или обмывочном отделении их монтирование запрещено;
• Жилы различных проводов можно соединять с помощью пайки либо сварки;
• Под печкой никакие провода никогда не прокладываются, поскольку это запрещено из соображений безопасности.

На основе этой информации вы сможете провести проводку своими руками внутри бани, а также и снаружи с условием наличия продвинутых навыков. Но мы рекомендуем не рисковать и нанять специалистов для выполнения всех этапов создания проводки, поскольку с электричеством не шутят.

Советы от профессионалов

Напоследок предлагаем вам взять на заметку несколько советов от специалистов, занимающихся монтированием электросистем различного типа:

• Под кабель-каналы подкладывайте огнеупорный материал, например, тонкую полосу листового асбеста.
• При работе внутри помещения используйте элементы с термоизоляцией.
• Укладывайте кабеля в гофру, выполненную из негорючего материала. Этим вы поможете предотвратить распространение огня при самовозгорании проводки.
• Обязательно устанавливайте металлическую пластину между деревянной стеной и выключателями/розетками — она послужит прекрасной защитой.

Прежде всего позаботьтесь о пожаробезопасности

Поскольку в современных банях зачастую используются мощные электроприборы, выбирайте для уличных работ жилы сечением не менее 16 миллиметров квадратных.

Мы рассмотрели схематически процесс укладки электропроводки своими руками. Теперь вы знаете, что это довольно трудоемкий процесс, требующий наличия определенных навыков и соблюдения ряда правил. Перед началом работ обязательно ознакомьтесь с ПУЭ. Будьте внимательны! Удачи!

Какие лампы подойдут в парилку

В первую очередь нужно помнить простое правило: светильники в парилке нельзя ставить на потолке. Они всегда закрепляются на стене с отступом как минимум в 30 см от потолка. Причем располагать их надо в третьей зоне, во второй можно поставить только подсветку, сориентироваться проще всего по схеме.

В первой зоне ставить светильники и прокладывать кабель запрещено.

Нужно помнить несколько простых рекомендаций:

1. Подсветку второй зоны можно делать с использованием светильников с термостойкостью от 50 градусов. Но лучше и туда ставить варианты, выдерживающие высокие температуры, чтобы исключить любые проблемы.
2. В третьей зоне ставится основное освещение, выбирать следует только светильники с уровнем влагозащищенности не ниже IP54. При этом плафон и корпус должны нормально выдерживать нагревание до 125 градусов.
3. При выборе лучше всего отдавать предпочтение моделям с керамическим основанием, они намного лучше переносят нагревание. Пластиковые основы – не лучшее решение для парилки с перепадами температуры и влажности.

   Лучше всего для парилки или сауны подойдут плафоны на керамическом основании.

4. Плафон может быть из матового стекла или термостойкого полимерного материала. Обычно для герметичности между плафоном и корпусом ставится силиконовая прокладка.

Что касается источников света, вариантов может быть несколько. Все они хорошо показали себя в работе, поэтому выбирать надо исходя из особенностей парилки и бюджета:

Лампы накаливания – традиционный вариант, используемый до сих пор. Они потребляют много электричества, служат не очень долго, зато дешевые. Обычно в плафоны нельзя ставить лампочки мощностью больше 60 Вт, поэтому свет получается не очень ярким, оттенок желтый, близкий к естественному.
Галогенные варианты хорошо работают в парилке, так как сами нагреваются до высоких температур, поэтому горячий воздух им не вредит

Они отличаются качеством света и могут работать как от стандартного, так и от низковольтного напряжения, что очень важно. Срок службы не очень большой, для максимальной эффективности следует приобретать светильники в термостойком исполнении.
Люминесцентные лампы позволяют оборудовать комфортное освещение в сауне или парилке, так как имеют разные варианты яркости и светятся с минимальным показателем мерцания

Они бывают разных форм и размеров, главное – купить модель с высокой степенью защиты от влаги и нагрева.
Светодиодные светильники раньше не использовались в парилках, так как плохо переносили экстремальные условия. Но сейчас появились модели, которые специально разработаны для высоких температур, надо выбирать только варианты для саун, стандартное оборудование использовать нельзя. Диоды потребляют мало электричества, дают мягкий рассеянный свет и работают от низких напряжений.
Оптоволоконные осветительные системы считаются одними из лучших для парилок. Они состоят из проектора и длинных светопропускающих элементов, которые ставятся в нужных местах и дают комфортный свет. Вариант сложнее в монтаже и стоит намного дороже других решений, зато выдерживает нагрев до 200 градусов и обеспечивает максимальный уровень безопасности.

С помощью оптоволоконной системы в парилке можно сделать эффект звездного неба.

Обзор цен на популярные светильники для бани.

Советы

1. Нюансы электрификации. При изготовленной бане из дерева, снизу трубок должен быть проложен листовой асбест, а если провода идут через нагревательные конструкции, то со всех сторон относительно кабеля.
2. Проведение проводом сквозь стены. Один из частых способов установки проводов – это открытая проводка. Рекомендуется для большего удобства и безопасности, при проводе кабелей сквозь стены между комнатами – использовать металлические гильзы.
3. Электрическая проводка. Обязательно перед началом установки разветвлений проводов и планированием их подключений, следует продумать электросхему бани. Не следует проводить кабеля под косыми углами, только по горизонтали либо по вертикали. Необходимо ликвидировать все перекручивания и загибы.
4. Методика электрической проводки .Поскольку бани из дерева легко могут подвергнуться возгоранию, в таких банях зачастую рекомендуется проводить открытый монтаж. Такой способ прокладки является более экономичным с наименьшими затратами по времени и обслуживанию.
5. Установка автоматов. Для более удобного обслуживания, рекомендуется все автоматы подписать, чтобы можно было легко исправить любую поломку. Также, очень полезно иметь около автоматов электрические схемы проводки.

Все установочные процедуры следует доверить профессионалам, поскольку незнание и неумение могут повлечь за собой большие финансовые затраты и драгоценное время.

Общие правила внутренней проводки

При выполнении проводки учтите особенные требования:

• Электромонтаж от распределительного щитка должен выполняться цельными кусками проводов и кабелей, любые промежуточные соединения запрещаются.
• Не следует применять проводники в металлических оболочках.
• Если баня имеет исполнение из дерева, то электропроводка допускается только открытого типа, проложенная сверху деревянных поверхностей. Запрещается размещение проводов в ПВХ трубах.
• Категорически запрещается монтаж проводов над печью.
• В случае, когда баня имеет кирпичное исполнение, допускается монтировать скрытую проводку, спрятанную под слоем штукатурки.
• Обязательно используйте защитное зануление.

• Прокладка проводов от распределительных коробок выполняется строго под прямыми углами, прокладывать их надо только горизонтально или вертикально, никаких «наискосок» не допускается.
• Соединение жил производится с помощью сварки либо пайки, категорически запрещены скрутки.
• Не следует размещать провода вблизи дверных или оконных проёмов, металлических труб или батарей.
• В помещениях с высокой влажностью и температурой, например в парилке, запрещено размещать коммутационные аппараты (выключатели, розетки, а также распределительные коробки). В противном случае в них станет накапливаться влага, что неизбежно приведёт к короткому замыканию. Лучше всего для их размещения выбрать предбанник или комнату отдыха.

Процесс монтажа в бане или сауне

После проведения кабеля процесс монтажа электропроводки в бане или сауне можно условно поделить на несколько этапов:

1. Монтаж электрического щитка;
2. Разводка проводки в бане от щитка;
3. Установка осветительных приборов и их подключение к проводке;
4. Установка розеток и их подключение к проводке;
5. Установка выключателей и их подключение к проводке.

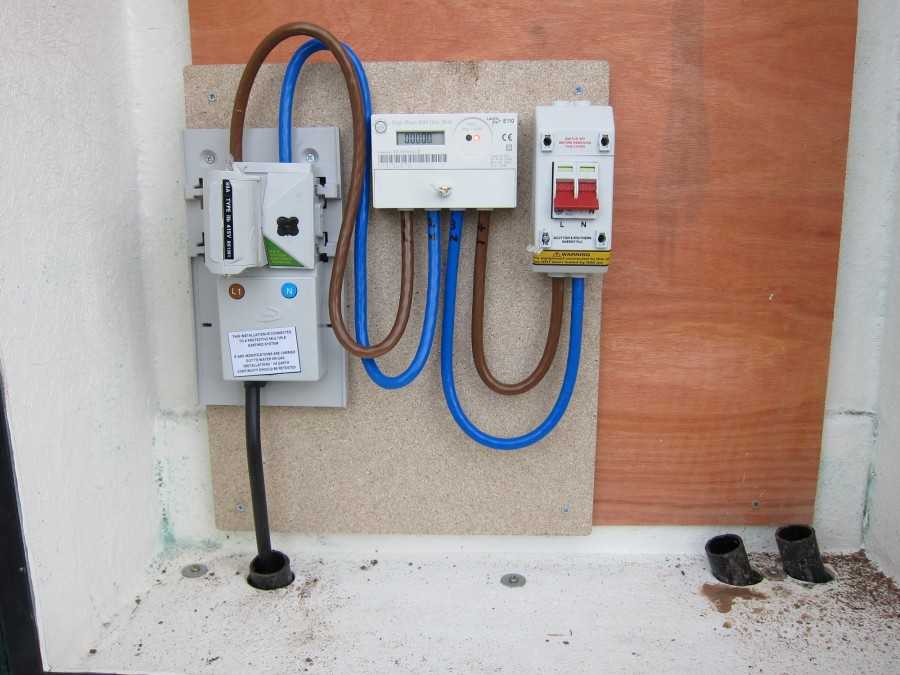

Этап 1: установка электрического щитка

Вся энергетическая система банного сооружения будет запитываться именно от этого устройства – электрощитка.

В процессе его установки нужно соблюдать некоторые требования и правила, в том числе о месторасположении:

1. Необходимо обеспечить беспрепятственный доступ к электрическому щитку;
2. Ни при каких обстоятельствах не размещать щиток в парной или других помещениях с высокой опасностью возгорания;
3. Помещение, в котором будет располагаться щиток, должно хорошо проветриваться и освещаться.

В большинстве случаев щиток располагают в комнате отдыха, поскольку это наиболее безопасное помещение во всем банном строении. Минимальное расстояние между полом и верхней частью щитка – 1,5 м.

Лучше всего выводить кабеля от щитка через гофротрубу.

Важно! В обязательном порядке рядом со щитком должна быть размещена схема электрической проводки банного строения.

Этап 2: разводка

Для того, чтобы приступить непосредственно к внутренней разводке, должна быть готова схема электропроводки. Здесь также определяется, каким образом провода будут прокладываться.

• Открытый способ более практичен, поскольку при ремонте или замене кабелей не придется портить стены, так как проводка очень легко и просто просматривается.
• Скрытый способ практичен с эстетической точки зрения, ведь в этом случае провода не бросаются в глаза и не портят общую картину интерьера. Однако при возникновении необходимости ремонта придется вскрывать стены и потолки, а это довольно дорого и долго.

На данном этапе обустройство проводки производится по всем банным комнатам. Лучше всего остановиться на открытом способе прокладки проводов, но в этом случае их следует поместить в гофру из негорючих материалов.

Для того, чтобы подвести провода к розеткам, необходимо сделать U-образное колено и завести жилы снизу.

После проведения линии в каждой из банных комнат, а также присоединения ее к светильникам и электрическим приборам, нужно подключиться к автоматическому выключателю.

Если вы решили сделать разводку электрики в бане своими руками, то следуйте следующим рекомендациям:

Исходящая от щитка разводка должна быть цельной;
Для бани из сруба или древесины лучше всего использовать открытый способ проводки, однако ни в коем случае не следует помещать провод в ПВХ трубу;
Для бани из кирпича можно сделать скрытую проводку, спрятав провода за слоем штукатурки;
Не рекомендуется размещать проводку в заметных местах, например напротив дверей или вблизи труб из металла и батарей;
Важно отметить, что перекручивания проводов, а также перегибов не должно быть. Провода располагаются либо строго вертикально, либо строго горизонтально;
Из-за повышенной влажности нельзя располагать розетки и выключатели в парилке, поскольку со временем конденсат скапливается внутри электроприборов, а это неизбежно приводит к замыканию;
Ни в коем случае нельзя размещать провода около печи или над ней;
Нельзя помещать провода в оболочки из металла или трубы.

Этап 3: подключение светильников

Необходимо внимательно отнестись к выбору светильников. Класс их защиты должен быть не менее IP44, а мощность не превышать 70-75 Вт.

Плафоны обычно используются из плотного закаленного стекла, а сам корпус – из керамики.

Корпус светильника подключается к защитной жиле провода, поэтому, если он будет из пластика, то не избежать деформации.

Размещать светильники рекомендуется на стенах, поскольку размещение на потолке не самое удачное, ведь именно там скапливается горячий воздух.

Внимание! Для парной обычно используется минимальное напряжение в 12(В), в связи с этим возникает необходимость в понижающих трансформаторах. В парилке их размещать недопустимо.

Этап 4: подключение розеток

Ни в коем случае нельзя размещать розетки в парной.

Лучше всего отвести им отдельную зону в наиболее безопасном помещении, таком, как комната отдыха или тамбур.

Уровень защиты розеток в бане должен быть не меньше IP44, наличие защитных крышек на них является преимуществом.

Минимальная высота, на которой могут быть размещены розетки – 90 см.

Виды проводки в бане — скрытая и открытая

Деревянная баня или баня из брусьев – самый экологичный вариант. В ней приятно париться и отдыхать, но именно дерево – наиболее подвержено возгоранию, которое нередко случается из-за неисправности электрической проводки. Поэтому в деревянной бане монтаж должен быть открытым.

Кабель-каналы в стенах бани должны быть заполнены максимум на 60 процентов.

Открытая схема электропроводки в бане значительно упрощает ремонт и обслуживание коммуникаций. Для монтажа такой электропроводки используются специальные кабели-каналы, конструкции которых изготовлены из неподверженных возгоранию материалов. Такие кабели обладают самыми разными конфигурациями и бывают выполненными в трех цветах: светло-коричневом, белом и коричневом.

Чтобы электричество в бане было максимально безопасным, а коммуникации не перегревались, кабеля-каналы должны быть заполнены только до 60 процентов. Ведь в случае полного заполнения конструкций возможности отведения тепла нет, а это – нередкая причина короткого замыкания и даже возгорания кабеля.

При скрытой электропроводке в бане, необходимо особое внимание уделить изоляции стыков кабелей. Перед самым монтажом проводки необходимо составить электрическую схему всей бани. Все кабели должны быть проложены только в строго горизонтальном и вертикальном положении, без каких-либо перегибов и перекручивания

Для того чтобы электропроводка не испортила внешний вид бани, ее всегда стараются разместить в наименее заметных местах. Но сами коммуникации не должны оказаться напротив дверных проходов, на углах между стенами и от 50 см от батарей и металлических труб.В принципе, прокладка проводов в бане может и скрытой, если они находятся за подвесными потолками (не проходными) или в металлических трубах. Но особое внимание тогда нужно уделить изоляции стыков кабелей, которые несут наибольшую опасность. Если же изоляционные трубки с проводами находятся непосредственно в конструкциях из дерева, то под них обязательно нужно подкладывать небольшие полоски в3 мм — так, чтобы они выступали на 10 мм с обеих сторон трубки

Все кабели должны быть проложены только в строго горизонтальном и вертикальном положении, без каких-либо перегибов и перекручивания. Для того чтобы электропроводка не испортила внешний вид бани, ее всегда стараются разместить в наименее заметных местах. Но сами коммуникации не должны оказаться напротив дверных проходов, на углах между стенами и от 50 см от батарей и металлических труб.В принципе, прокладка проводов в бане может и скрытой, если они находятся за подвесными потолками (не проходными) или в металлических трубах

Но особое внимание тогда нужно уделить изоляции стыков кабелей, которые несут наибольшую опасность. Если же изоляционные трубки с проводами находятся непосредственно в конструкциях из дерева, то под них обязательно нужно подкладывать небольшие полоски в3 мм — так, чтобы они выступали на 10 мм с обеих сторон трубки

Перед самым монтажом проводки необходимо составить электрическую схему всей бани. Все кабели должны быть проложены только в строго горизонтальном и вертикальном положении, без каких-либо перегибов и перекручивания. Для того чтобы электропроводка не испортила внешний вид бани, ее всегда стараются разместить в наименее заметных местах. Но сами коммуникации не должны оказаться напротив дверных проходов, на углах между стенами и от 50 см от батарей и металлических труб.В принципе, прокладка проводов в бане может и скрытой, если они находятся за подвесными потолками (не проходными) или в металлических трубах

Но особое внимание тогда нужно уделить изоляции стыков кабелей, которые несут наибольшую опасность. Если же изоляционные трубки с проводами находятся непосредственно в конструкциях из дерева, то под них обязательно нужно подкладывать небольшие полоски в3 мм — так, чтобы они выступали на 10 мм с обеих сторон трубки. Также ради безопасности раскаленную электрическую каменку нужно оградить специальным деревянным заборчиком, который со стороны печи лучше обить картоном из асбеста

Причем минимальный промежуток между печкой и оградой – не меньше 4 см

Также ради безопасности раскаленную электрическую каменку нужно оградить специальным деревянным заборчиком, который со стороны печи лучше обить картоном из асбеста. Причем минимальный промежуток между печкой и оградой – не меньше 4 см.

Монтаж проводки

При выполнении проводки в бане своими руками схемы могут быть использованы 2 видов: скрытая и открытая.

Первый тип хорошо подходит для кирпичных и блочных бань, но в деревянных строениях скрытая электропроводка не делается никогда, так как это нарушает правила пожарной безопасности. В каменных и бетонных стенах такой вариант считается оптимальным. Для этого делают специальные каналы, которые изолируют при помощи асбеста. Проведение открытой проводки подходит для деревянных строений. Кабель прокладывается по поверхности стены в тех местах, где он не будет никому мешать и не станет слишком близко контактировать с водой.

Электропровдка в деревянной бане устанавливается открытого типа, поверх стен

При монтаже проводки устанавливают устройства защитного отключения. Для проведения света в парную лучше взять трансформатор понижающего типа. Кабель должен быть медным и относиться к негорящему типу.

Для электропроводки в бане используют медный кабель

Для того чтобы обезопасить людей, которые будут находиться в помещении с повышенной влажностью, и избежать короткого замыкания, нужно установить все вспомогательные элементы за пределами парной: и щиток, и коробка распределения, и центральный переключатель лучше всего расположить в предбаннике либо другом помещении, где нет высоких температур и избыточной влаги.

Провода лучше крепить на специальные изоляторы, и изолировать также розетки пластиковыми кожухами

Провести кабель через деревянные стены очень просто. Можно сверлить их напрямую, но дополнительно стоит изолировать отверстия металлической трубкой. Не стоит сверлить стыки и швы, так как это может привести к разрушению конструкции. Саму проводку тоже нужно изолировать. Для этого можно использовать пластиковую либо металлическую гофру, предназначенную специально для таких работ. Подобная защита очень важна, так как позволяет избежать рисков возгорания электропроводки. В случае замыкания провода будут просто плавиться, но не загорятся.

Тонкости электрофикации бани
Изолировать проводку в бане можно при помощи гофрированной пластиковой изоляции, в отличие от металлической она не нагревается

Для того чтобы сделать розетки и выключатели, нужно использовать отверстия, которые будут изолированы металлом либо асбестом. Нельзя монтировать подобные элементы непосредственно в деревянную стену.

Пример проведения электропроводки в бане
