Электрические розетки: монтаж по науке с нуля

Подготовка к работе

Определиться с выбором вида розетки

Существует огромное разнообразие электрических розеток, отличающихся по назначению, по типу конструкции, по способу установки и по наличию дополнительных функций. В данном случае мы будем рассматривать розетки, используемые в России и рассчитанные на напряжение 220 В.

В зависимости от вида отличается и способ монтажа розеток.

Розетка советского образца, без заземления. Данный вид розетки предназначен для электроприборов, корпус которых не требуется заземлять. Основной их недостаток, помимо отсутствия возможности заземления, в том, что вилки современных электроприборов просто не входят в разъемы розеток из-за разницы в диаметрах и наличия боковых выступов. Поэтому в данную розетку можно подключать только электроприборы старого образца или малой мощности с соответствующим типом вилки.
«Евророзетка» с заземлением. Подходят для всех современных электроприборов

Основные преимущества: плотный контакт, имеется дополнительный контакт для подключения заземляющего провода, что очень важно для исключения риска поражения электрическим током для таких электроприборов, как, например, стиральная машина, холодильник, электроплита, бойлер для воды.
Розетка для электрической плиты. Как следует из названия, данный тип розеток устанавливается для подключения электрической плиты

Это силовая розетка, способная выдержать подключенную мощность до 7 кВт и более.
Внутренняя розетка. Устанавливается в специальную коробку, установленную в углублении в стене. Применяется при скрытой электропроводке.
Наружная (накладная) розетка. Применяется в основном в помещениях с наружной электропроводкой.

Выбор схемы подключения

В случае, если речь идет не о замене старой розетки, а об установке новой, предстоит выбрать оптимальную схему подключения.

Существуют следующие схемы:

Параллельное подключение. При такой схеме к каждой розетке идет отдельный провод от распределительной коробки. Применяется для подключения электроприборов с высокой мощностью.
Последовательное подключение. Все розетки подключены друг за другом к одному проводу. Предпочтительно при подключении к данным розеткам маломощных приборов.
Смешанное подключение при использовании обеих схем одновременно (некоторые розетки подключены последовательно, некоторые — параллельно).

Схема последовательного соединения розеток

Отключение электричества

Перед началом любых электромонтажных работ, в том числе монтажа розетки, необходимо отключить подачу электроэнергии путем выкручивания пробок/отключения автоматов и убедиться при помощи индикаторной отвертки в отсутствии напряжении.

Новая розетка

Сначала ставится стандартный подрозетник. Он всегда является залогом надежно зафиксированной розетки. Его часто прихватывают ещё и алебастром или шпаклевкой, чтобы увеличить прочность сцепления со стеной. Потом подключают все кабеля. Внешняя изоляция снимается ножом с пяткой.

Не надо оставлять слишком большой запас провода. Они не к чему здесь. Только помешает при установке всего механизма. Запас не должен превышать 10 сантиметров. Если провода были коротки, то их можно наращивать. После чего зачистите изоляцию с токопроводящих жил.

Двойные розетки с крышкой ни чем не отличаются от других версий. Лишь внешне выглядят более эстетично. Здесь провода подключаются по абсолютно такой же схеме. Провод фазы всегда коричневый, ноль – синий, заземляющий – зелено-желтый.

Откручиваем винтики и устанавливаем по местам все проводки, потом хорошо всё затягиваем. На какую именно клемму устанавливать фазу или ноль безразлично.

Самое главное, чтобы они не подключались к одному и тому же контакту. Может в таком случае произойти замыкание. Заземление крепится к центровому контакту, который расположен на скобе. Рядом можно заметить знак заземления.

Разновидности

Розетки классифицируются в зависимости от особенностей конструкции:

Закрытые и открытые модели. Первые рекомендуется использовать в комнатах для детей. Вторые же классические розетки без закрывающих шторок.
Варианты с заземлением или без него. В первом случае владелец дома обеспечит защиту от перепадов напряжения. Приборы будут в целости и сохранности.
Накладные и скрытые изделия. Первые устанавливаются взамен существующих розеток, а вторые монтируются во время ремонта, предусматривается их расположение еще при создании проекта.
Встречаются и запрограммированные модели, полярные или стандартные. Запрограммированные устройства включаются и отключаются согласно установленному таймеру. Но чем проще конструкция, чем меньше функционала, тем проще их установка. Выбор модели напрямую зависит от того будет ли монтаж производится своими усилиями или с помощью мастера.

Каждый тип со своей маркировкой, что позволяет подобрать подходящий вариант. Например, «А» указывает, что прибор американского производства, а вот «В» подтверждает наличие заземляющего контакта. Корпус каждой розетки выполнен из прочного термического пластика. С декоративной точки зрения используются вставки, изделия выполняются в разных цветах.

Накладная 2 х местная с заземлением

На корпус такой модели выводятся контакты, которые необходимы для защиты электроприборов. Защищает такая розетка и человека от возможного пробивания тока, который может случайно оказаться на пластиковом корпусе. Для монтажа такой розетки не нужен дополнительный ремонт в квартире, она устанавливается взамен любой обычной модели.

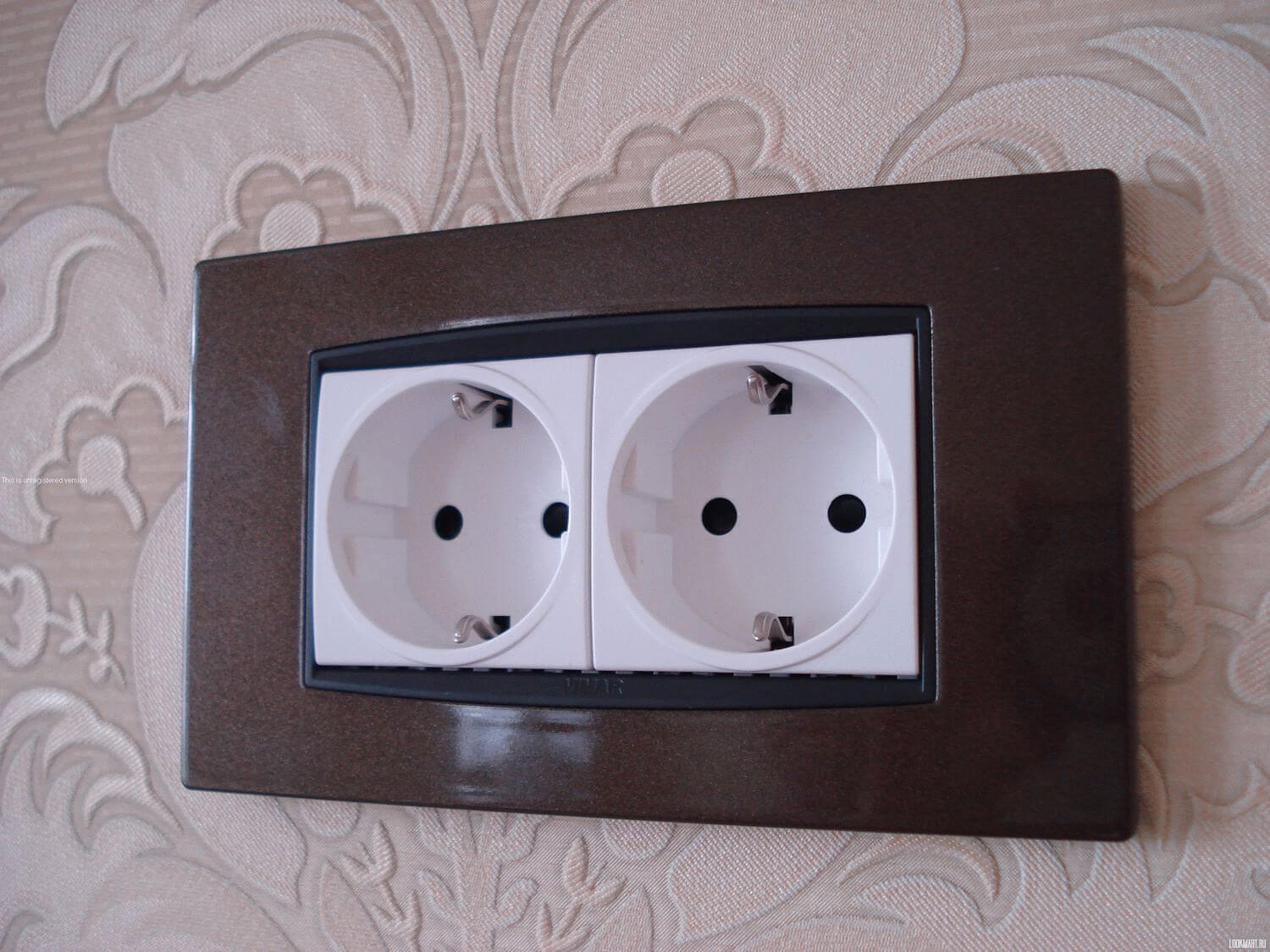

Проходная сдвоенная с крышкой

Условия эксплуатации прибора тоже определяют его выбор. Корпус устройства с закрывающейся крышкой, что позволяет защитить контакты от влаги. Маркируется такое изделие IP-44

Если же розетка будет использоваться на улице, стоит обратить внимание на изделие с маркировкой P-55. Прочный корпус защищает от влаги и пыли

Внутренней установки

Внутренняя установка требует планирования размещения устройства еще во время ремонтных работ. В таких вариантах отверстия скрыты за шторками, которые в момент подключения сдвигаются в сторону. Такие розетки заземлены, ведь в помещении могут находиться детки. Только при одновременном нажатии срабатывают шторки. Даже если просунуть в розетку инородный предмет, она не сработает, потому опасности совсем не несет. Поэтому модели закрытого плана настолько популярны среди разновидностей двойных розеток.

Основные правила разводки розеток

Правила установки розеток и инструменты, которые могут понадобиться в процессе, регламентируются по СНиП (строительные нормы и правила) и ГОСТ.

При монтаже электропроводки и работе с розетками необходимо ознакомиться с Правилами Устройства Электроустановок (ПУЭ):

элементы проводки (коробка распределения, счетчик, розетки, выключатели) должны быть легкодоступны;
розетки устанавливают на расстоянии 50-80 сантиметров от пола. Правило предпринимается в целях безопасности при затоплении помещения;
при наличии в помещении газовых, электрических плит, а также радиаторов отопления и труб, розетки устанавливают на удалении в 50 и более сантиметров от заземленного оборудования;
провода к устройствам прокладывают снизу вверх;
розетки в помещении устанавливаются в числе не более 1 штуки на 6 квадратных метров. Подключить большее количество розеток можно только в кухне;
нельзя устанавливать оборудование в туалете;
проводку прокладывают на расстоянии в 10-15 сантиметров от труб, балок перекрытия и потолка. Высота проводки от пола должны составлять 15-20 см;
разводка и соединение проводов осуществляются внутри распределительного короба;
«Земля» и «Ноль» соединяются с устройствами болтовым соединением.

Это вся информация, которая может потребоваться при самостоятельном подключении двойной розетки. Усвоив необходимые правила, подключить новый прибор своими руками может любой желающий

Новичкам специалисты рекомендуют уделить особое внимание соблюдению правил безопасности, так как работать предстоит с контактами, проводящими ток

Еще раз ознакомиться с особенностями процесса установки двойной розетки можно, посмотрев видеоролик:

Как подключить двойную розетку самостоятельно

Как подключить двойную розетку без необходимости замены стакана или части проводки? Несмотря на кажущуюся сложность, монтаж выполняется быстро, инструменты нужны самые простые. Для выполнения любых работ, связанных с электромонтажом, требуются некоторые навыки и обязательное соблюдение всех правил безопасности. Если устанавливается розетка двухместная, лучше всего выбрать вариант с заземлением, т. к. он более удобен и безопасен. Практически все модели современного электрооборудования и фурнитуры выпускаются с заземляющими контактами, но лучше это проверить при покупке.

Какого сечения должен быть кабель?

Для большинства электроприборов достаточно медного кабеля с сечением 2,5 мм2. Такой кабель способен выдерживать нагрузку до 3,5 кВт (16 А). Если нагрузка выше, сечение должно быть больше.

В некоторых помещениях необходимо использовать более толстые кабели. К примеру, если на кухне подключаются электрическая плита и (или) духовой шкаф, необходимо использовать провода сечением как минимум 4 мм2, а желательно – 6 мм2. Для электрических водонагревателей и других приборов с высокой мощностью необходимо также использовать толстые провода.

Для освещения рекомендуется использовать кабель с сечением 1,5 мм2. Если будут использоваться осветительные приборы невысокой мощности, к примеру, светодиодные лампы, можно проложить и провод сечением 0,75 мм2. Однако для розеток, к которым подключаются различные электроприборы, такие кабели использовать нельзя.

Схема подключения двойной розетки

Итак, первая, и наиболее важная для Вас схема выглядит следующим образом:

Как Вы видите, все довольно просто. Главное, соблюдайте правила подсоединения жил, которые должен знать каждый электрик: «земля» подключается в центральной клемме, ноль справа, а фаза – слева. Следует отметить, что заземляющий контакт обязательно должен находиться по центру, а вот два остальных могут быть поменяны местами, ничего страшного в этом нет. Схема подключения двойной розетки без заземления выглядит точно также, только провод PE подсоединятся не будет, а значит центральная клемма должна быть свободной.

В том случае, если Вы решили использовать не двойной корпус, а сдвоенный вариант (не стоит путать, сейчас поймете почему), подсоединение проводов будет выглядеть иначе. Сдвоенные розетки (их еще могут называть собранными) – это две отдельных электрических точки, находящихся в соседних штробах и объединенных между собой перемычками (шлейфами).

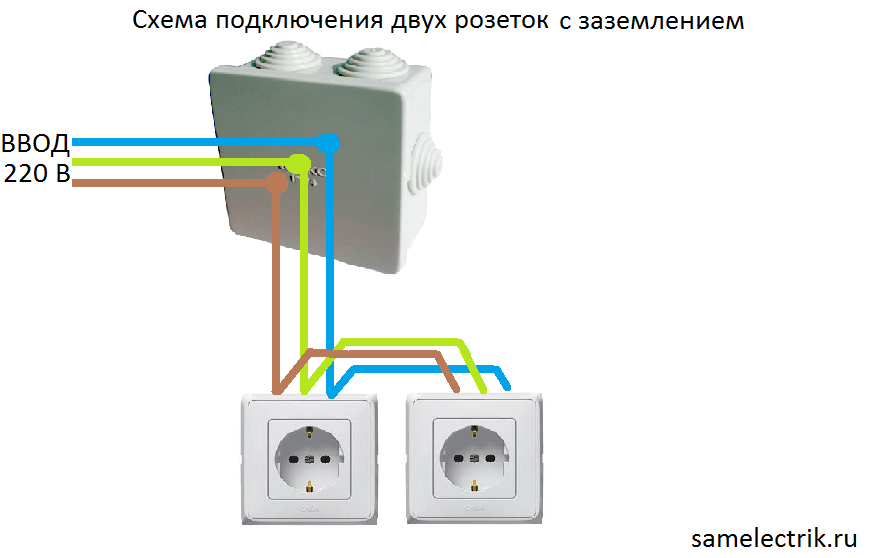

Схема подключения сдвоенных розеток с заземлением выглядит так:

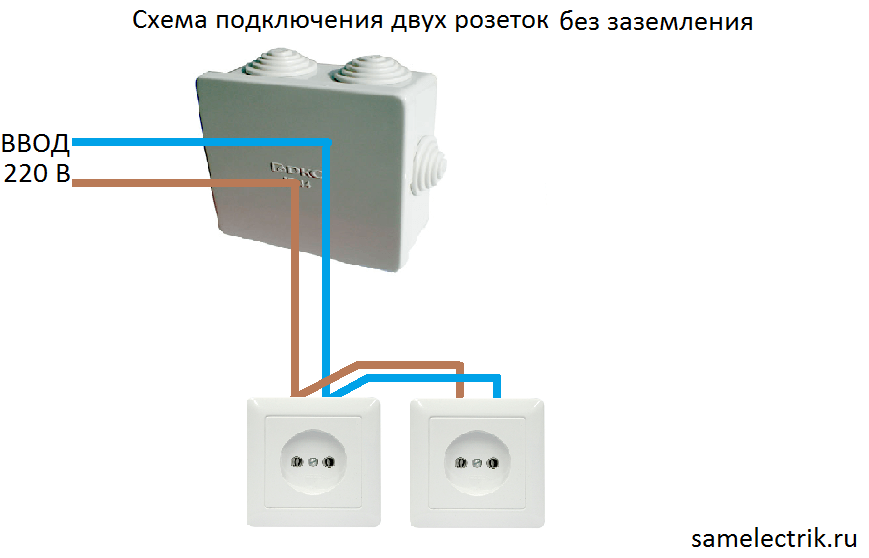

Если в Вашем доме двухпроводная сеть (без земли), то в этом случае подсоединение сдвоенных розеток должно осуществляться по схеме без заземления:

Обращаем Ваше внимание на то, что использовать перемычки можно лишь в том случае, если к электрическим точкам будут подключаться не слишком мощные электроприборы. В противном случае нужно создавать ответвление проводов на каждое изделие из распределительной коробки

Вот и все, что касается схемы подключения двойной розетки. Как Вы видите, действительно ничего сложного в электромонтажных работах нет, и с подсоединением двух точек может справиться даже тот, кто ранее не связывался с электричеством! Единственное, что хотелось бы сказать Вам напоследок — покупайте качественные изделия от таких производителей, как Legrand (легранд), ABB и Schneider electric (шнайдер электрик). Эти фирмы выпускают продукцию, которая может прослужить долго и без создания аварийных ситуаций!

Схема подключения двойной розетки с заземлением и без земли

Инструкция по установке

Установка двойной розетки может быть выполнена самостоятельно

Важно соблюдать во время работ технику безопасности. Из инструментов понадобятся: отвертка, изолирующая лента, пассатижи, нож и перфоратор

Основные этапы установки:

Подготовка. Предварительно нужно выключить подачу электропитания автоматом. При наличии одинарной розетки, ее необходимо демонтировать. Первым делом откручиваются винты, снимается верхняя крышка и отключаются контакты. Если короб не деформирован и подходит по размеру, то снимать его не нужно.

В случае установки новой розетки, сначала питание не отключается. Перед началом монтажа необходимо подготовить стену для проводки и подрозетника. Короб фиксируется шурупами и строительной смесью для надежности.

Подключение. Прежде всего нужно «раскрыть» кабель ножом на расстоянии 1 см от основания для удобства подключения. Все провода отличаются по цвету. Необходимо среди них определить заземление, фазу и ноль.

Установка

После подключения важно аккуратно уложить все провода, чтобы не повредить изоляцию и не создать короткого замыкания. Далее розетка углубляется в короб, фиксируется и закрывается декоративной крышкой

Основные правила разводки розеток

Еще раз ознакомиться с особенностями процесса установки двойной розетки можно, посмотрев видеоролик:

Система классификации

Кухонные розетки бывают четырех видов:

Угловые. Основное преимущество угловых розеток — возможность разместить в любом удобном месте. Это стык стен, пространство под навесным шкафом. Бывают одинарными и модульными, состоящими из двух-трех.
Выдвижные. Отличная альтернатива неудобному удлинителю. Внешне представляют собой выдвижной блок, устанавливаемый в столешнице или шкафах, где он защищен от брызг, пыли. Используется для подключения сразу нескольких электрических приборов.
Скрытые. Эти устройства можно встраивать в столешницу. По конструкции представляют собой несколько соединенных розеток. Часто имеют USB-разъемы для зарядки мобильных телефонов, планшетов.
Накладные. Установка розеток накладного типа отличается простотой. Они используются только при оборудовании открытой проводки.

Также эти изделия отличаются внешним видом, материалом корпуса, другими характеристиками.

Способы модернизации розетки

Смонтировать несколько розеток на месте одной можно двумя способами, достаточно часто применяющимися в быту:

установка двойной розетки;
монтаж блока из нескольких розеток.

Способы не равноценны, поэтому для правильного выбора нужно знать особенности используемых устройств.

Достоинства двойной розетки:

возможность выбора модели, пригодной к установке в имеющийся подрозетник — без причинения вреда отделке квартиры устройством дополнительного монтажного гнезда;
более низкая, чем у двух одинарных, стоимость.

Недостатки двойной розетки:

меньшая жёсткость крепления на основании – наружная часть значительно больше стандартного подрозетника;
суммарный допустимый ток на обе пары штепсельных разъёмов — 16 А (на столько же рассчитаны одинарные розетки);
штепсельные разъёмы фиксированной ориентации, ограничивающей возможность разворота устройства на 90 o при установке.

Установка двойной розетки, как внутреннего, так и наружного размещения, идентична монтажу одинарной:

Встраиваемое устройство можно подобрать по размерам имеющегося подрозетника. Если же двойная розетка имеет монтажную коробку индивидуальных габаритов, то под неё выполняется гнездо соответствующих размеров.
Наружная розетка монтируется согласно инструкции изготовителя, на плоский подрозетник.

Подключение розетки в трехпроводную сеть.

В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников.

При отсутствии такового — отключается общий.

Если коронки под рукой нет, можно обойтись без нее. Далее зачищаем изоляцию с токопроводящих жил примерно на 10 мм.

Расположение фазного и нолевого провода показано в качестве примера. Если всё сделано правильно, то не должно остаться никаких зазоров.

Что нужно знать перед тем, как подсоединить розетку двойную?

Расположение фазного и нолевого провода в розетке. Схема подключения розетки с трехклавишным выключателем Выключатель отключен на его входа через лампочки приходит ноль Выключатель включен через него фаза поступает на лампочки Фото косоплета на пять жил.

Запрещается наличие в розетке перегнутых или выступающих концов проводки. Еще одно правило подключение проводки. Расстояние от одной точки до другой должно составлять не меньше 7 см.

2. Подключение розетки в трехпроводную сеть.

Когда рамка суппорта будет надежно закреплена, устанавливается декоративная накладка. Для демонтажа старой розетки снимается лицевая панель откручиванием двух винтов. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин. Но элементарные знания по технике электробезопасности и навыки владения отверткой, плоскогубцами и другими инструментами необходимы. Производителями выпускаются модификации как для скрытой, так и для открытой электропроводки на разный ток потребления и рабочее напряжение.

Один из них подключается к фазному проводу одного светильника, другой к другому. Это не всегда удобно и не всем нравится такой эстетический вид.
как подключить двойную розетку к 220В

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

В случае, когда нет распределительной коробки и электрический кабель плиты просто выходит из стены, цветовая маркировка остается прежней, как и порядок подключения.

Если же вы не доверяете маркировке и хотите наверняка выяснить какой провод фазный, какой нулевой, а какой заземление, вам поможет ЭТА инструкция.

Подключаем провод от электроплиты к соответствующим клеммам распределительной коробки, как показано на изображении ниже.

Соединение проводов выполняется по цветам:

Кориченвый с коричневым (так же может быть белый или черный, в зависимости от производителя кабеля) – это Фазы

Синий с синим – это Нули

Желто-зеленый c желто-зеленым – это заземления

После чего закрываем распределительную коробку, и затягиваем крепежный болт в центре, должно получится примерно так:

На этом подключение завершено, можно включать подачу электроэнергии и проверять работу электроплиты, включив конфорки и духовку. О том, что плита правильно подключена свидетельствует лампочка-индикатор на панели плиты.

В случае, когда ваше плита не имеет провода для подключения или он лежит отдельно и вы не знаете куда и как правильно его подключить, читайте нашу следующую статью, где мы одробно расскажем об этом.

Как видите, нет ничего особенно сложного в подключении электроплиты и вы, обладая минимальными навыками, сможете это сделать самостоятельно. Если же у вас не плита, а варочная панель, порядок её подключния описывается ЗДЕСЬ.

Подключение розеток Legrand

Подключается розетка Legrand для плиты, исходя из параметров питающей сети, и в зависимости от подключения вилки.

Ведь в случае подключения данного вида электроприборов крайне важно соблюсти соостность фазных и нулевых выводов на розетке и вилке. Поэтому в нашей статье мы рассмотрим не только вопросы подключения розетки, но и вилки питания электрической печи

Подключение однофазной вилки и розетки Legrand

На фото представлена однофазная схема подключения электроплиты

Питание электрической плиты целесообразно выполнять от отдельного автоматического выключателя. Согласно п. 9.6 ВСН 59 – 88, для электрических плит номинальной мощностью до 8кВт это должны быть автоматы или предохранители на 25А.

При этом, если вы выполняете монтаж своими руками, не забудьте правильно подобрать сечение провода. Этот вопрос мы рассматривали в одной из предыдущих наших статей. Итак, последовательность операций по подключению должна быть следующая.

Подводим к нашей розетке трехжильный провод. Один из этих проводов фазный, второй провод, который согласно п.1.1.29 ПУЭ обозначается голубым цветом, – нулевой, и третий, который обозначается желто-зеленым цветом, – защитный.
Если розетка электроплиты уже установлена, то подключаем к нему наш провод. При этом защитный провод должен быть подключен к выводу прямоугольного контакта розетки. Нулевой провод желательно подключить к парному левому контакту розетки, а фазный — к крайнему правому.

Конструкция розетки и вилки Legrand такова, что она позволяет коммутировать их только в одном положении. Это сделано не спроста

Ведь расположение фазного и нулевого проводов для электрической плиты очень важно. Поэтому при подключении вилки это следует обязательно учесть

Исходя из этого, подключаем наш фазный провод к крайнему правому контакту, нулевой к крайнему левому, а защитный к расположенному чуть выше прямоугольному разъёму

В итоге у нас должно получиться, что фазный контакт вилки вставляется в фазный контакт розетки

Это очень важно. Теперь провод, идущий от вилки, подключаем непосредственно к электрической плите

Фазный провод следует подключить к контактам «1», «2» и «3», еще они могут быть обозначены как «L1, 2, 3» или «Ф1, 2, 3», а могут быть просто выделены визуально. Подключение осуществляем на любой из них, а между всеми тремя выводами устанавливаем перемычку. Нулевой провод, идущий от вилки, подключаем к выводам «4», «5» ( N1,N2) или просто выделенным визуально. Между ними производитель обычно сам устанавливает перемычку. Если ее нет, то обязательно поставьте ее.

Подключение трехфазной вилки и розетки Legrand

Трехфазная схема подключения электроплиты

Розетка для плиты Legrand трехфазного исполнения подключается практически идентично. Отличием является только количество подключаемых проводов, которое для трехфазной сети может быть равно четырем или пяти.

Способ подключения с двумя фазными проводами используется крайне редко и должен быть как-то обоснован. Обычно его используют люди, разбирающиеся в электротехнике, и поэтому способ подключения на четыре провода мы описывать не будем.

Итак:

От распределительного щитка к нашей розетке должно быть подведено пять проводов. Согласно п.1.1.29 ПУЭ, это должны быть желтый, зеленый и красный фазные провода, а также голубой нулевой и желто-зеленый защитный провод.
Трехфазная розетка на электроплиту также имеет пять контактов. Это три расположенных горизонтально фазных вывода; расположенный ниже один нулевой вывод и расположенный выше защитный вывод, который имеет прямоугольную форму.
Подключаем наши фазные провода к трем соответствующим контактам. Нулевой и защитный провод — к соответствующим выводам розетки.
На вилке делаем то же самое. К трем расположенным рядом контактам подключаем фазные провода и соответственно нулевой и защитный провода.

Теперь подключаем провод от вилки непосредственно к печи. Фазные провода садим на выводы «1», «2» и «3». Причем, если между ними есть перемычка, ее следует обязательно снять. Если вы этого не сделаете, то при подаче напряжения произойдет короткое замыкание.
Нулевой и защитный провода подключаем так же, как и при однофазном подключении. Если вы все сделали, как велит наша инструкция, то после проверки всех соединений можете смело подавать напряжение. Все будет работать, как часы.

Универсальность

Сейчас почти повсеместно появляются розетки на два-три посадочных места. Это заметно лучше, чем одинарные образцы, куда ещё потом нужно вставлять тройники. Они надежные, качественные и просто удобные. При этом не надо существенно менять электрическую разводку, что снижает ваши траты в итоге. Производители сейчас на рынок выпустили закрытые и открытые варианты. От вас лишь требуется правильно выбрать накладную двойную розетку.

Чаще всего ситуация обстоит следующим образом. К вам пришли друзья погостить. Всем им нужно срочно зарядить свои планшеты, сотовые телефоны и ноутбуки. Количество разъемов надо существенное. На всех сразу не угодишь с одинарными розетками. Именно поэтому специалисты рекомендуют везде ставить розетку двойную внутреннюю.
