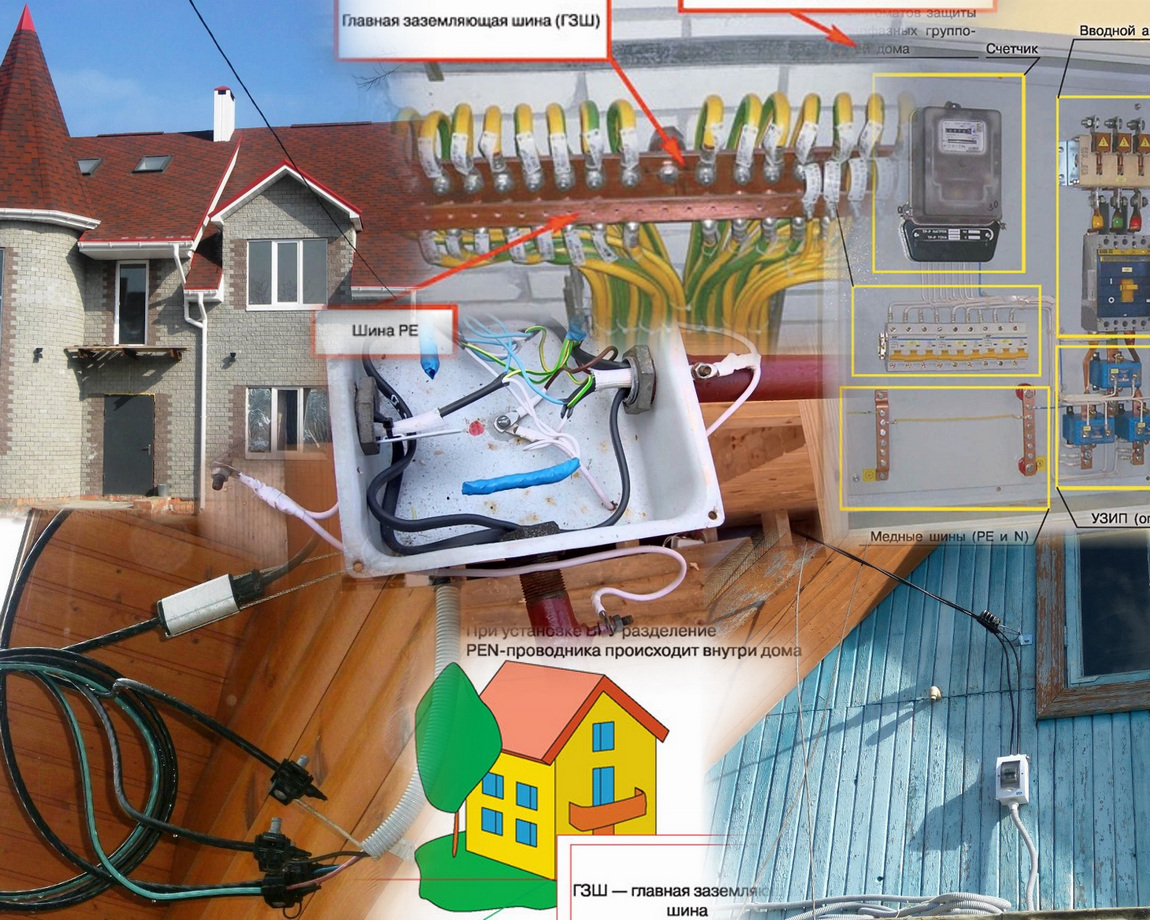

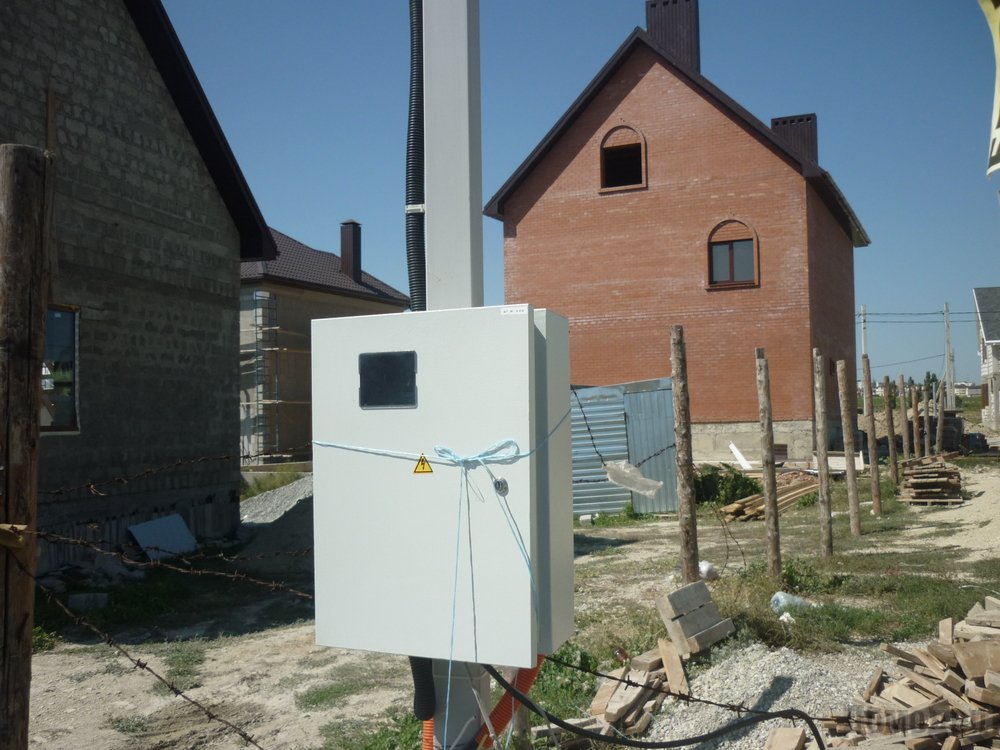

Как подвести электроэнергию к надворным постройкам

Защита от влаги – важный параметр выбора

Отдельно стоит рассмотреть влагозащитные свойства изделий, так как они вынуждены будут работать в явно неблагоприятных для себя условиях. Если влагозащищнность будет ниже, чем требуется по ее предназначению (например, IP65), то существует риск появления короткого замыкания из-за проникновения внутрь корпуса уличной розетки влаги или грязи. А это несет угрозу жизни и безопасности людей.

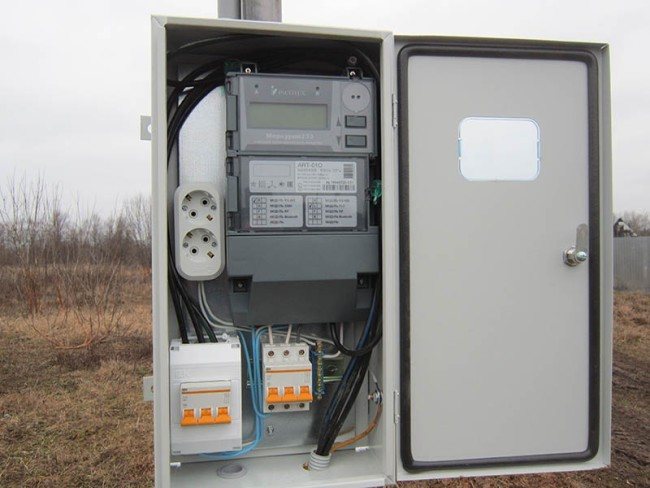

Уличная розетка в электрощитке

Класс влагозащищенности (например, IP65 и ниже) для уличных выключателей и розеток определяется международной электротехнической комиссии. Но здесь необходимо понимать, что такое устройство может быть установлено на улице в разных местах:

в электрощитке. В этом месте устройство будет иметь дополнительную защиту в виде крышки электрощитка. Поэтому здесь нет необходимости покупать розетки с высоким классом влагозащищенности (IP65). Здесь вполне достаточно будет достаточно степени защиты от влаги и пыли на уровне IP44;
непосредственно на стене дома. Здесь, чтобы устройство точно могло эффективно противостоять грязи и влаге класс влагозащищенности должен быть уже выше – порядка IP54/55, а то все IP65.

На сегодняшний день наибольшей популярностью пользуются модели уличных розеток со степенью влагозщащищенности IP65. Чтобы понимать, что означают эти буквы и цифры, приведем расшифровку степени защиты устройств наружного применения от влаги и пыли:

аббревиатура IP расшифровывается International Protection, что в переводе с английского означает международная защита;
первая цифра маркировки обозначает уровень защиты прибора от пыли;
вторая цифра обозначает уровень защиты прибора от влаги.

Как правило, все модели уличных розеток имеют достаточно высокий класс влагозащищенности. Здесь выбор необходимо делать только в пользу большего или меньшего значения. Причем необходимо помнить, что чем выше будет влагозащищенность, тем дороже обойдется устройство. Поэтому, если нет большой потребности в защите розетки от влаги (например, она установлена в электрощитке), то можно сэкономить и приобрести менее защищённую модель.

Устройство защитного отключения на даче

УЗО реагирует на вероятную утечку и предупреждает удары током. Говорят, что без заземления устройство не имеет смысла. Однако тогда оно срабатывает в момент прикосновения к поломанному устройству, это означает, что оно может работать и без заземления.

Что касается дач, то УЗО рекомендуется ставить на розетки на улице, потому что там влажность намного выше, чем внутри дома, за счёт, к примеру, систем полива. Но так как устройство не самая дешевая вещь, его можно установить только снаружи или одно на всех. Стоит отметить, что если проводка длинная и имеет множество ответвлений, то повышается риск ложных срабатываний.

При выборе УЗО учитываются такие критерии:

Ток утечки (обычно в 30 мА).
Максимальный ток.

Самый большой подбирается на ступень выше АЗ, который защищает её. Если АЗ – 10, то УЗО – 16; если АЗ – 16, то УЗО – 20 и т.д. УЗО для двух линий сразу подбирается по вводному АЗ. То есть, если он равен 32 А, то УЗО — в 40 А.

Skept, речь не идет о том, что эти розетки будут постоянно включены в сеть. Они подключаются обычно под отдельный пакетник и работают только в сухой сезон. Питают беседку или оросительную систему по графику. Можно, конечно же каждый раз тянуть удлинитель из дому в беседку, когда ты захочешь в ней чай попить, но куда удобнее включить автомат в доме и подключаться уже там.

Валентин

В случае уличной розетки я бы не стал покупать IP 66, т.к. она все равно не будет полностью погружена в воду, а переплачивать за такой функционал в два раза больше — нет никакого резона. Если розетка валяется в луже — какой бы она защищенной не была, я не стану не то, чтобы ее подключать, я даже к ней не притронусь, если она будет в это время под напряжением

Jamis

Почему-то никто не говорит о защите человека с уличной розеткой. Такое впечатление, что текст писался в 90 году. Во первых, надо обязательно ставить УЗО с отсечкой 5mA, как для ванной. А во вторых, надо использовать разделительный трансформатор, чтобы исключить возможность тяжёлого поражения током. Если не пользоваться Эл инструментом на 220В, то самое лучшее — это использовать безопасные напряжения на 12 или 36В. Благо таких ламп в магазинах полно.

Оставить комментарий Отменить ответ

Как подключить проходные выключатели в вашем доме, советы.

Почему строители выбирают розетки Легранд или как не сэкономить себе в убыток

Как выбрать розетку скрытой проводки, практические советы.

Ретро розетки – элемент дизайна или функциональная деталь?

Выбираем правильно место размещения

После того, как вы выбрали из имеющегося ассортимента нужную вам розетку, необходимо подобрать место ее установки. Помните, что правильно подобранное место размещения позволит вам эксплуатировать изделие на всем протяжении срока, установленного производителями. А вот размещение в неподходящем месте может в ближайшие сроки свести на нет все преимущества данного типа устройств. При определении места размещения розеток уличного типа нужно руководствоваться следующими требованиями:

устройства необходимо размещать под козырьком. Его роль может выполнять как выступ крыши, так навес над крыльцом;
монтаж прибором рекомендует производить в защитных боксах или электрощитках;
должна быть правильно выбрана высота розетки. Так вы сможете избежать чрезмерного залива устройства или его подтопления.

Вариант размещения уличной розетки

Даже несмотря на высокую степень защиты изделия от влаги, длительный и постоянный ее залив все равно может привести к протеканию герметичных элементов и, как результату, выходу розетки из строя. Поэтому, чтобы обезопасить себя и своих близких от риска получить электротравму, выбор места локализации данного устройства должен осуществляться по всем правилам, с учетом всех предписаний.

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А

Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить

И особенно важно это в электрике

Выключатели являются основными приборами для управления освещением. Наиболее распространен одинарный, но если требуется управлять несколькими светильниками с одного места, применяются двух,- и трехклавишные. На фото ниже изображен трехклавишный выключатель с розеткой.

Трехклавишный выключатель с розеткой на стене

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В квартирном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — смотрите таблицу выбора сечения жил проводов и кабелей. Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

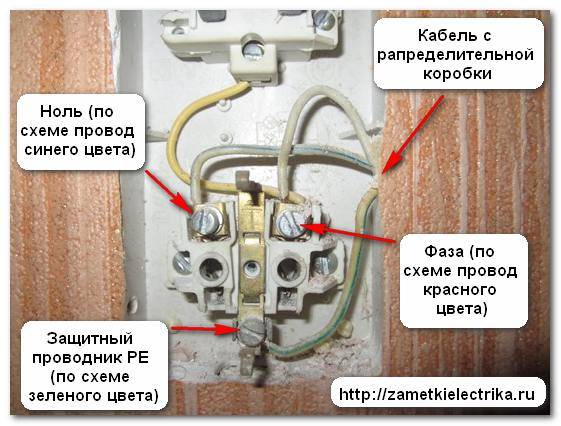

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Это интересно: Подключение люминесцентных ламп — схема и принцип работы

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100 квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

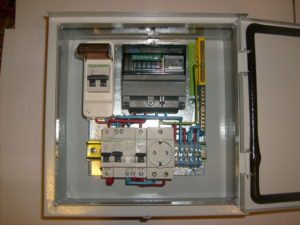

Подключение электрощита – схема

Чтобы электросеть функционировала правильно, необходимо подключить схему внутри электрического щитка. В нее входят следующие элементы:

счетчик учета;
клемник нейтрали;
групповые автоматы защиты;
устройство защитного отключения;
клемник заземления;
вводной автомат;
DIN рейка.

Порядок подключения зависит от количества фаз напряжения. Если электросеть однофазная, то автомат не должен быть мощнее 220 вольт. Если же фазы три – 380 вольт. Выбор зависит от того, сколько приборов будет подключено к сети и какая нагрузка будет производиться. Самостоятельная сборка электрического щитка делится на три этапа:

подключить главный кабель, разделенный на три жилы;
соединить блок устройства защитного отключения. Чтобы он исправно работал, нужно подключить специальные пакетники;
установить соединительные колодки.

После этого можно подключить щиток к цепи, и электричество начнет поступать в гараж. Главное не спешить и поэтапно производить подключение во избежание несчастных случаев. Если нет уверенности в том, что процесс пройдет удачно, то лучше обратиться к помощи электриков или приобрести готовый прибор.

Разводка — особенности монтажа

Сейчас монтаж электропроводки на даче практически аналогичен тому, что используются в обычных жилых домах.

Наборы компонентов те же самые:

Коробки-подрозетники.
Провода.
Выключатели-автоматы.
Распределительные коробки.
Выключатели, патроны, розетки.
Кабель-каналы, соединители и другие мелкие детали.

Провода требуются с разными сечениями – 2,5 мм² и 1,5 мм². Они нужны для приборов с разным потреблением электроэнергии. Провода с большим сечением — для водонагревателей и бойлеров, с меньшим – для мелкой электроники и освещения как внутри, так и снаружи дома.

Коробки-подрозетники необходимы для выключателей и розеток. Если проводка относится к открытому типу, то в них нет надобности.

Распределители тоже неотъемлемая часть всей системы. Они требуются вне зависимости от того, какого типа проводка в дачном доме планируется.

О необходимости розеток, выключателей и подобных элементов даже нет смысла упоминать, ведь без этого никакая проводка не имеет смысла

Здесь стоит обратить внимание на то, что розетки могут быть для разной силы тока. И для дач лучше выбрать мощнее, чтобы при подключении какой-либо техники с большой мощностью они не плавились

Ванная комната

Принцип размещения розеток в ванной комнате и туалете, в основном, не отличается от того, как они будут размещены во всей квартире. Главным критерием здесь все-таки является безопасность

Поэтому большее внимание нужно уделять тому, насколько инсталляция готова к эксплуатации в условиях повышенной влажности. А саму закономерность расположения приборов нужно выбирать с учетом функциональности, удобства и личных предпочтений

Как правило, оптимальной высотой считаются стандартные 60 см, но для стиральной машины может иметь смысл поставить отдельную розетку ниже.

Обратите внимание, что 60-сантиметровый отпуск в помещениях с высокой влажностью применим не только к высоте от пола, но и расстоянию от водных коммуникаций. При наличии водонагревателя, установленного в ванной комнате, ему, как и стиральной машине, можно отвести отдельную питающую розетку, расположенную рядом

Электрики, как правило, сегодня используют высоту 1,5 метра от пола для бойлеров и вытяжек, 1 метр – для электробритвы, фена или плойки и ниже 1 метра – для стиральной машины.

О выключателях света в ванной комнате или туалете разговор не идет. Его по правилам ПУЭ выносят за пределы комнаты. Например в коридор или прихожую.

Установка подрозетника

Если для монтажа была выбрана цельная розетка с тремя гнездами, может понадобиться только один подрозетник. Блок с тремя раздельными механизмами закрепляется на одиночных подрозетниках. Сложности могут возникнуть при монтаже установки на кирпичной и бетонной стене, поскольку могут потребоваться дополнительные приборы. С гипсокартоном сделать подрозетники проще.

Необходимые инструменты:

перфоратор или дрель (для бетона, гипсокартона и кирпича);
насадка в виде округлой коронки с резцами;
два вида отверток: прямая и фигурная;
молоток;
мастерок;
зубило;
прибор для измерения напряжения.

Этапы размещения подрозетников:

При помощи дрели или перфоратора и насадки проделать в стене округлое отверстие (сверлить следует до полного погружения коронки в стену).
На задней части подрозетника выдавить три отверстия для подготовленных кабелей.
Просверлить между тремя отверстиями для основного кабеля два для проводов.

Работа с гипсокартоном и кирпичом требует соблюдения основных правил техники безопасности

Важно помнить, что такие строительные материалы обладают большой хрупкостью и нередко крошатся во время работы с ними

Для того, чтобы подрозетники хорошо держались на своих местах, их требуется закрепить при помощи густого водного раствора алебастра. Перед тем, как установить в стену подрозетник, проделанное отверстие необходимо смазать полученной смесью. На качественно подготовленной смеси устройства обычно держатся хорошо, если же они проваливаются, алебастра следует добавить больше в раствор. После проведения монтажа электрики раствор необходимо оставить для высыхания на два-три часа.

ФЕДЕРАЛЬНАЯ КОМПАНИЯ

Проживая в частном доме, бывают такие ситуации, когда необходимо подключить какой-либо электрический прибор на улице, а до розетки далеко. Не всегда целесообразно и безопасно протягивать тройники и удлинители. Выход из таких не совсем удобных ситуаций— прост: необходимо установить розетку на улице. Установка розетки на улице происходит значительно сложнее, чем в помещении. Необходимо соблюдать определенные требования для сохранения безопасности эксплуатации розетки и противопожарной безопасности. На открытой местности, то есть на улице, на розетку будут воздействовать дополнительные внешние факторы, которые отсутствуют в закрытом помещении. Одним из таких факторов принято считать влагу. Возникнуть она может по разным причинам: конденсат, осадки или же просто брызги от каких-либо манипуляций с водой неподалеку. Кроме влажности существует и такой негативный фактор, как пыль. В помещении при влажной или сухой уборке большинство частиц пыли остается на тряпке или затягивается в пылесос. А вот на улице же дела обстоят иначе: убирать всю скопившуюся пыль нужно будет гораздо чаще. Перечисленные факторы, а также механические воздействия не должны стать помехой для установки розетки на улице. Просто необходимо немного укрепить ее защиту и обезопасить использование. Главное правильно выбрать место для розетки. Вне помещения устанавливают специализированную штепсельную розетку. Она имеет уплотненный корпус. Несмотря на это, нельзя устанавливать розетку под открытым небом. Самым практичным и безопасным местом будет то, которое будет максимально защищено от механических воздействий, а также от прямых солнечных лучей и осадков. Высота подбирается максимально практично, чтобы избежать случайного повреждения уличной розетки. Самым лучшим вариантом для расположения розетки принято считать навес или выступ крыши дома. Подключить розетку можно самостоятельно, без помощи электрика. Для этого достаточно иметь начальные знания и необходимый инструмент. Выводить розетку на улицу можно из ближайшего электрического щита. При этом необходимо позаботиться о безопасности и сохранении целостности провода. Если провод или кабель будет выводиться из домашнего электрического щита, то следует поместить его в специализированную трубку, которую, в свою очередь, нужно вмонтировать в стену. Кабель, проходящий на улице должен также иметь дополнительную защиту. Наипростейшей, но при этом одной из самых эффективных считается гофрированная труба или металлический рукав. Этого достаточно для сохранения его целостности. Монтаж розетки лучше всего проводить на негорючей поверхности, чтобы максимально исключить риски возгорания. Если же такой поверхности нет, то следует максимально обезопасить участок, на котором будет устанавливаться уличная розетка. Необходимо обеспечить полную изоляцию розетки от поверхности. Место подключения кабеля к розетки также должно быть хорошо изолировано. Лучше всего установить резиновый уплотнитель для герметичности соединения. Как правило, штепсельная розетка предполагает два варианта подключения кабеля: сверху и снизу. Самым лучшим вариантом будет подключение уличной розетки к кабелю через нижнее отверстие. Это дополнительно обезопасит герметичность соединения и исключит попадание влаги сверху. Альтернативным вариантом считается установка уличной розетки в щитке. Особенностью такого способа считается то, что обеспечение защиту всех элементов уличной розетки берет на себя сам щит. Какой именно выбирать способ решить может только человек, который в дальнейшем будет эксплуатировать уличную розетку. Оба способа подходят для розеток, включать в которую периодически планируется приборы на недлительный промежуток времени. А если же розетка устанавливается для приборов, которым необходимо постоянное питание, то лучше установить розетку вне щитка.

Ориентиры выбора устройства для ванной

Переходим непосредственно к самому алгоритму подбора и установки влагостойких розеток для нашего санузла. Как уже отмечалось, классическая нынешняя ванная комната является помещением, где сосредоточено достаточное количество электрических приборов и устройств.

Чтобы не ошибиться в выборе электроустановочного изделия следует учитывать:

Класс защиты розетки. Минимум – класс IPX4, оптимально – класс IPX5 или IPX6, все что равно и больше 7 покупать не рационально.
Дизайн, цвет и форма. Как говорится: “На вкус и цвет товарищей нет”. Выбирая розетку в ванную, нужно учитывать размер, форму, наличие крышки, заднюю панель и другое, чтобы гармонично вписать изделие в общий антураж помещения.
Количество разъёмов. Эталоном считается применение двух многоблочных розеточных разъёмов. Один применяется для подключения крупного оборудования (автоматической стиральной машины, гидромассажных и иных водно-терапевтических системы), второй – для “мелких” электрических бытовых приборов (фен, бритва, сушилка, вытяжка, дополнительная подсветка помещения).
Отдельный автомат. Устанавливая влагоустойчивые розетки в ванной, нужно предусмотреть отдельную линию электропитания для них. Кроме того, подключить все эти розетки через блок аварийного отключения в распределительном щите. Розетки должны непременно иметь заземление.

К электропроводке тоже есть особые требования. Материал силовых проводов – медь, укладка кабеля в стене только при наличии специального ПВХ-короба.

Монтаж водоустойчивых розеток производится по правилу 60, то есть изделие необходимо разместить на расстоянии от пола, угла стены, раковины, возможного падения потока воды минимум 60 см

Стоит отметить, что вышеуказанные рассуждения можно легко применять для выбора и монтажа влагозащищенных розеток в подсобных помещений частного дома, подвальных хранилищах, гаражах и т.д. Можно только исключить лишь требование дизайна и “красоты” в отношении внешней декоративной панели розетки.

из Монтаж и подключение влагозащищенной силовой точки аналогичен процессу установки обычной розетки Шаг 1: Первым делом электроустановочное устройство разбираем: снимаем лицевую панель с крышкой, отделяем от корпуса механизм Шаг 2: Перед фиксацией корпуса розетки на стене производим разметку. Затем подходящим к структуре стены крепежом выполняем фиксацию Шаг 3: Срезаем в заглушке отверстие того диаметра, который соответствует аналогичному размеру кабеля. Мы вводим вместе с гофрой, значит срезаем под нее Шаг 4: В прорезанное в корпусе отверстие вводим кабель вместе с гофрой так, чтобы край ее надежно закрепился внутри Шаг 5: Зачистив предварительно по 1 см изоляции с краев проводов, подключает к ним механизм розетки согласно меткам на ее тыльной стороне Шаг 6: Подсоединенный к силовому кабелю механизм погружаем в корпус и закрепляем его там на специальных приспособлениях Шаг 7: Завершив работы по подключению и креплению механизма, устанавливаем лицевую панель с крышкой на положенное ей место Установка влагозащищенной розеткиРозетка в разобранном видеКрепление монтажной части корпусаПодготовка отверстия для ввода кабеляВвод кабеля в прорезанное отверстиеПодключение механизма к кабелюУстановка механизма в посадочное метоКрепление лицевой панели

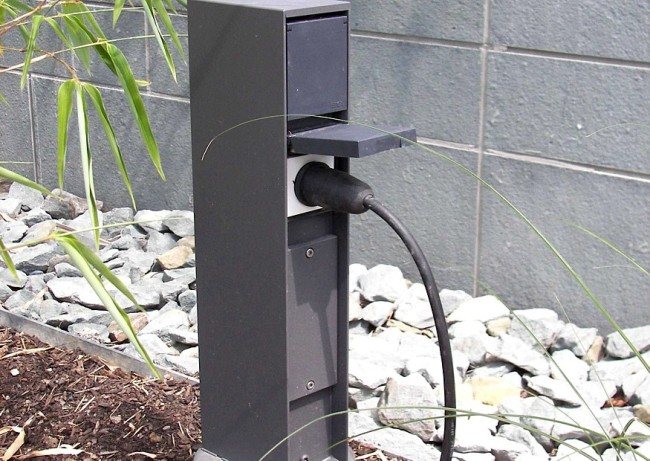

Особенности уличных розеток

Розетка для улицы сделает проще использование различной бытовой техники, позволит обходиться без удлинителя. Внешне и по конструкции электрические розетки уличного типа кардинально отличаются от обычных. В таких приборах есть следующие составляющие:

Контакты в розетках для сада и улицы выполняются из бронзы, которая отлично проводит ток

Важное правило изготовления устройств — полная водонепроницаемость проводов, для чего в пазах присутствуют прокладки из резины, каучука или силикона

Разновидности устройств

Корпус электророзетки может быть резиновым, каучуковым, литым из специального пластика. Любая уличная розетка влагозащищенная, выполненная по особой технологии. Существуют такие типы изделий по конструкции:

Устройства могут быть одинарными и двойными. Последние представляют собой соединенные в одном корпусе одиночные розетки. Есть даже электророзетки с подсветкой — они очень удобны как садовые, их легко обнаружить в темноте. Обычно изделия не портятся при минусовых температурах, а летом могут работать до +50 градусов жары.

Степень защиты розеток

Правильная розетка для улицы сконструирована с учетом защиты от дождя, тумана и другой влаги, а также от грязи и пыли. Она должна быть полностью безопасной в эксплуатации. Существует несколько классов влагозащищенности, которые обозначаются буквами IP и различными цифрами. Первая из цифр отражает уровень защиты от пыли, вторая — от воды.

У всех уличных устройств маркировка не должна быть ниже 54/55, а самые качественные изделия имеют класс IP65. Они не дадут возникнуть короткому замыканию, если на поверхность электророзетки попадет грязь, вода.

Выбор счетчика

Выбор счетчика важен, т. к. от правильности показаний этого прибора зависит плата за потребленную электроэнергию.

Чаще всего в гаражах устанавливают индукционные приборы. Они надежны и долговечны. Но их недостатком является невысокая точность измерения, что может привести к переплате за электричество. Электронные приборы точнее и более компактны, но несколько дороже.

Основные требования, предъявляемые к электросчетчику:

Возможность использования в неотапливаемых помещениях.
Достаточная мощность. Ее рассчитывают исходя из суммарного потребления электроэнергии всеми приборами. Чаще всего приобретают счетчики на 15 кВт и выше.
Наличие пломбы и печати изготовителя с указанием срока поверки прибора.
