Кабель-каналы: виды и размеры, а также материалы изготовления

Гибкие короба для электропроводки

Появления на рынке такого вида каналов продиктовано неровностями стен помещения. Обычный короб может повторить перепад плоскости в 22 мм, но это не очень красиво. В большинстве случаев стены во время ремонта выравниваются, но это не всегда возможно. В этом случае выручить могут гибкие каналы для электропроводки. Они могут быть нескольких видов:

  1. Резиновые. Такие кабель каналы имеют толстую стенку и являются серьезной защитой от любых повреждений. Используют их во влажных помещениях. Однако для парилки они не подходят.
  2. Литые. Выполняются из пластика мягкого типа. Являются прекрасной защитой от влаги.
  3. Трубчатые. Они представляют собой свитую в спираль металлическую полоску и применяются для перехода на плоскость двери. К их преимуществам относится бесконечное изгибание и большой срок эксплуатации. Уложить в них можно будет только гибкий провод или кабель.
  4. Гибкие цепи или траки. Они представляют собой секционные изделия, которые по всей длине легко изгибаются вниз-вверх. Между собой секции соединяются шарнирами. Такие каналы еще называют полупрозрачными, так как между секциями есть просвет. Изделия обязательно комплектуются крышкой. Ширина гибких цепей может быть от 2 до 23,4 см.

По сравнению с жесткими, гибкие каналы-траки стоят довольно дорого. Объясняется это сложностью их изготовления. Используются они в основном для подключения и оборудования станков на производстве. В домашних условиях с их помощью подключают небольшие станки для бытовых нужд (сверлильные, наждачные).

Назначение и использование кабельных каналов

В современном мире передача электрической энергии стала один из наиважнейших аспектов жизни человечества. Ежедневно, ежесекундно нас окружают сотни проводов, и это только в жилых домах. Для промышленных знаний использует ещё больше.

Согласитесь, когда куча кабелей тянется вдоль всех стен, это выглядит не очень хорошо и есть постоянное желание спрятать их в стену, чтобы облагородить и придать хоть какой-то приглядный вид фасаду дома или стене комнаты. Для этого существуют специальные кабель-каналы и кабельные короба.

Обычно такие изделия производятся из полимерных материалов не поддающихся горению (даже при возникновении пожара из-за короткого замыкания контур канала не позволит огню распространяться). Зачастую такие изделия выполняются в светлых тонах, чтобы они могли вписаться в интерьер практически каждого дома. Кроме эстетических свойств, кабельные каналы и короба используются для защиты проводки о механических воздействий и, как следствие, повреждений.

В каждом учреждении сейчас уже можно заменить эти электромонтажные изделия. За ними прячут телефонные, информационные и питающие кабели и провода. Прокладка коммуникаций открытым способом намного экономичнее и имеет ещё одно преимущество – доступность электрической сети в случае необходимости обслуживания и ремонта.

Спрятанные под кабель-каналами и коробами провода коммутации создают впечатления ухоженности и убирают визуальное ощущение чрезмерной захламлённости из-за большого количества проводов

Отдельно следует отметить важность при выборе материала для изготовления. По нормам это должны быть профили из поливинилхлорида (пвх)

Компания ВДЛ предлагает Вам приобрести качественный товар и заметно улучшить не только эстетический вид строений, а их функциональные характеристики, такие как долговечность и огнестойкость.

Материалы изготовления кабель-каналов, их преимущества и недостатки

Некоторые считают, что такие изделия имеют чисто декоративное назначение, но это совершенно не соответствует действительности. Кабельный канал для электропроводки создан для защиты потребителя в случае возникновения внештатной ситуации (короткое замыкание, перегруз проводки по мощности). Различные материалы, используемые при его производстве, имеют отличные друг от друга характеристики, не остановиться на которых нельзя. Почему же в частных домах, в основном, используются пластиковые короба для проводов, а на производстве больше в «почете» металлические? Как оказалось, причин такому разделению несколько.


Так выглядят металлические кабель-каналы…

Металлические короба для прокладки кабеля и их особенности

Металлический короб для проводки не слишком эстетичен. Однако, если говорить о безопасности, то здесь она на высоте и сейчас поймем почему. На производствах часто используются открытые короба, расположенные по стенам или под потолком. При этом они достаточно широкие, чтобы вместить в себя довольно толстые жгуты кабелей с немалым сечением. Закрытые кабель-каналы здесь не подойдут по той причине, что, когда магнитные поля каждого из проводов встречаются, происходит небольшой нагрев. Если при этом пространство вокруг замкнуто, температура начинает возрастать, повышая сопротивление кабеля, что влечет за собой еще больший его нагрев – и так до воспламенения или отключения автоматики. В открытых же коробах естественная вентиляцияпредотвращает этот процесс.

Железо, как известно, хороший проводник, а значит при использовании металлических коробов для электропроводки появляется возможность его заземления. В этом случае, при нарушении изоляции токонесущего провода разряд тока пойдет по пути наименьшего сопротивления, в землю, чем обеспечивается безопасность человека. Именно по этой причине не допускается укладка кабелей в стальных электрических коробах один на другой. Каждый из проводников должен иметь прямой контакт изоляции с металлом.


…а это обычные открытые подвесные короба

Использование для прокладки провода пластиковых коробов

Изделия из этого материала так же могут быть открытыми и закрытыми, однако в этом случае исключена возможность заземления конструкции. Несмотря на меньшую стоимость открытого короба из пластика, его использование менее популярно. Дело в том, что помимо меньшей безопасности такие конструкции не такие прочные, как металлические. Чаще всего пластиковые короба для электропроводки открытого типа используют на производствах при небольшом количестве кабелей.

Кабель-канал ПВХ закрытого типа получил довольно широкое распространение в монтаже открытой бытовой электропроводки. Несмотря на невозможность его заземления, он имеет возможность другого способа защиты от перегрева токонесущих жил.


Плинтус по сути тоже является кабель-каналом

Современные пластиковые кабель-каналы имеют довольно эстетичный внешний вид и различные цветовые решения, что позволяет их монтаж без ущерба для дизайна жилых помещений. Форма таких изделий так же может быть разнообразной.

Если говорить о безопасности, то она у подобных коробов закрытого типа так же на высоте. Самозатухающий ПВХ, из которого они изготовлены, не дает пламени, при его возникновении, разгореться. Этому же способствует и плотно закрытая крышка кабель-канала, которая не дает доступа кислороду для полноценного горения. Таким образом выигрывается некоторое время для того, чтобы защитная автоматика отключила напряжение в сети.


Перфорированные пластиковые изделия обеспечивают естественную вентиляцию

Мнение эксперта

Игорь Мармазов

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

Спросить у специалиста

“Насколько бы безопасными не были кабель-каналы, никакой их защиты не хватит, если не установлена автоматика на вводе или же она неисправна. Все защитные свойства различных материалов и устройств должны работать сообща. Только в этом случае можно быть уверенным в безопасности.”

Монтаж кабель каналов

Кабельные каналы идеально приспособлены для любого вида механического крепления. Способ монтажа зависит от материала и особенностей поверхности.

Крепление к деревянной основе лучше всего делать шурупами. Но, нужно учесть, что материал дешевых коробов достаточно хрупкий и не очень прочный. Поэтому, если для малоразмерного короба используется шуруп большого диаметра — лучше предварительно высверлить в коробе отверстие. Иначе короб для проводов может треснуть в процессе вкручивания шурупа.

По той же причине кабель каналы желательно не прибивать гвоздями. Тем более, что попасть в головку гвоздя и не задеть при этом борта короба — довольно трудно

Обратите внимание, что конусная головка шурупа также может привести к трещине в пластике, поэтому диаметр отверстия нужно подбирать не под толщину резьбовой части, а чуть меньше диаметра шляпки

Для крепления к бетонным и кирпичным стенам используются дюбели. Но, если есть такая возможность, лучше устанавливать каналы на клей. Дело в том, что при сверлении каменных стен, сверло часто уводит в сторону и выдержать прямую линию таких крепежных отверстий можно только с большим опытом. Да и то не всегда.

Короб пластиковый прекрасно крепится всеми видами строительно-монтажных клеев. Такой способ фиксирования достаточно надежный, менее трудоемкий и не понижает прочность стены. Также укладка короба на клей считается самым безопасным методом, поскольку исключает попадание сверла в электрический кабель.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

  • к осветительным приборам — 16 мм;
  • к розеткам и включателям — не менее 20 мм;

Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее

При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Название Тип Внешний диаметр Внутренний диаметр Протяжка Цена за метр IP Назначение
Гофра ПВХ легкая 16 мм 11,4 мм да 2,4 руб
Труба гофрированная ПНД черная ДКС 15,7 мм 11,3 мм да от 7,5 руб/м 55 для скрытой прокладки
Труба гофрированная ПНД черная ДКС 19,5 мм 14,5 мм да от 8,9 руб/м 55 для скрытой проводки
Труба ПНД красная двустенная жесткая 50 мм 41,5 мм да 78,5 руб/м 44 для скрытой прокладки
Труба ПНД тяжелая тяжелая 31 мм 23,4 мм да от 9,7 руб/м 55 скрытая прокладка
Труба ППЛ (полипропилен) гофрированная легкая 19,7 мм 14,8 мм да от 28 руб/м 55 открыта, Скрытая прокладка
Гофротруба полиамид черная 21,2 мм 16,8 мм нет от 52 руб/м 68 открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамид серая 21,2 мм 16,8 мм да от 48 руб/м 68 открытая, скрытая прокладка

https://www.youtube.com/embed/8%20″>

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

  • Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
  • Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

В чем преимущества способа открытого монтажа

Скорее всего вы не раз встречали варианты монтажа открытой электропроводки в больших торговых центрах, супермаркетах, в хозяйственных дачных постройках или гаражах.

Не часто в своих уютных домах, люди решаются на монтаж открытой электропроводки. И как ни странно, напрасно.

Открытая электропроводка, может не только быть практичнее, экономичнее и легче в процессе монтажа, но и стильной с точки зрения интерьера.

Всё что необходимо для этого лишь собственные усилия, безопасный инструмент, желание и качественный, а главное безопасный, материал.

Плюсы монтажа открытой электропроводки:

  1. Небольшое количество девайсов и используемого материала, по сравнению с тем, что понадобиться при проведении скрытой электропроводки.
  2. Вы всегда можете без особых усилий провести необходимую розетку или вывести новую группу проводов для любой потребности
    Простой монтаж, не требующий сложных специальных умений.
  3. Ремонт и обслуживание кабеля не испортит декор или отделку ваших стен.

Помимо плюсов, конечно же, есть и свои небольшие минусы. А скорее лишь то, что следует заранее предусмотреть.

Ввиду того, что открытая электропроводка проходит по внешней поверхности, например, стене, а не внутри ее, существует повышенный риск физических повреждений, что соответственно уменьшает срок службы кабеля.

Помимо опасности для самой открытой электропроводки, не малые риски и для тех, кто живет в помещении.

К сожалению, маленькие дети, а уж тем более домашние любимцы, вовсе не осознают того, что открытая проводка – не игрушка и легко может стать источником угрозы.

Также, есть риск возникновения пожара, если неправильно уложить открытую проводку.

Чтобы избежать этих и других возможных рисков при открытом монтаже, всегда следуйте инструкции и рекомендации специалистов.

Например, не проводить открытый монтаж электропроводки на кухне таким образом, что на трассы или в сами розетки могли бы попасть вода или жар от плиты и духового шкафа.

Заметьте, все приводимые в этой статье, виды открытого монтажа действительно сделают ваш дом более безопасным.

Ведь все варианты, будь то кабель – канал, гофра или плинтус, изолируют провод от внешнего влияния и излишнего внимания в вашем доме, в том числе и любознательных детей.

Самое главное при любом открытом монтаже, это обеспечение безопасности и максимально снизить риск возгорания, во избежание пожара и других плачевных последствий.

Поэтому, внимательно изучите инструкцию и все рекомендации. И используйте современные электрические изделия и средства для открытого монтажа, которые не будут поддерживать процесс горения.

Способы прокладки

Обычно, кабель-канал крепят к стене на саморезы. Однако, некоторые умельцы делают это на трёхстороннюю клейкую ленту либо жидкие гвозди. Желательно осуществлять монтаж старым и проверенным способом.Определить длину куска можно 2 способами:

  1. С помощью рулетки.
  2. Прикладывать короб к стене там, где это возможно, и отмечать карандашом.

Отдельная тема — это выполнение стыков.

Здесь важно аккуратно обрезать кабель-канал с помощью:

  • канцелярского ножа;
  • ножовки;
  • усиленных ножниц;

Современные кабельные каналы устойчивы к выцветанию. Они не стареют и не желтеют со временем. Также, они обладают стойкостью к распространению горения, поскольку изготовлены из самозатухающего АБС пластика.

Установка внутренней розетки

Для установки внутренней розетки предварительно необходимо подготовить посадочное место — подрозетник. Подрозетники могут отличаться в зависимости от конструкции стены.

Так для бетонной или кирпичной стены необходимо использовать простой подрозетник, который крепится при помощи строительных смесей, а для полой стены из гипсокартона необходим подрозетник со специальными лапками фиксаторами (см. фото ниже):

Также в зависимости от типа стены будет зависеть и способ прокладки кабеля.

Например, в бетонной или кирпичной стене устраивается специальное углубление — штроба. Электрический кабель фиксируется в штробе при помощи строительных смесей или крепежа, а далее перекрывается шпаклёвкой или штукатуркой.

Если же стена представлена металлокаркасом, обшитым гипсокартоном, то электрический кабель прокладывается внутри стены в процессе монтажа. В таком случае рекомендуется прокладывать кабель в защитной гофре.

Таким образом вся сложность установки и подключения внутренней розетки заключается в прокладке кабеля и монтаже подрозетника. Пошаговую инструкцию по штроблению стен и установке подрозетников в бетон и гипсокартон вы найдёте, перейдя по соответствующим ссылкам.

Допустим, что электрический кабель у нас уже проложен к месту установки розетки и детально рассмотрим процесс подключения:

Шаг 1.

Перед началом монтажа электрической розетки необходимо отключить линию через автоматический выключатель и убедиться в отсутствии напряжения на подведённом к подрозетнику кабеле при помощи индикаторной отвёртки:

Шаг 2.

Снимаем ПВХ-изоляцию и оголяем жилы кабеля на 8-10 мм. Для снятия изоляции можно использовать простой строительный нож, а также очень удобно применить специальные клещи непосредственно для оголения жил:

Шаг 3.

Снимаем переднюю панель розетки, чтобы получить доступ к болтам, которые позволят зафиксировать розетку в подрозетнике:

Шаг 4.

Заводим жилы кабеля в соответствующие отверстия розетки до упора и фиксируем при помощи специальных болтов. Убеждаемся в надёжности фиксации жил кабеля:

Шаг 5.

Устанавливаем розетку в подрозетник и закрепляем её. Электрическая розетка, как правило, может быть зафиксирована в подрозетнике двумя способами: при помощи болтов подрозетника (№1 на фото) и при помощи собственных фиксаторов — «распорных лапок» (№2 на фото). Для надёжности используем сразу два этих способа:

Шаг 6.

Устанавливаем на место переднюю панель. На этом монтаж внутренней розетки можно считать оконченным.

Ниже представлены фото подключения одинарной внутренней розетки фирмы Lezard:

Кабель-канал

Именно из-за того, что не было до последней четверти XX века такого удобного в производстве и использовании материала, как пластик, и не было коробов из ПВХ для прокладки кабеля. Старались делать проводку надежно, но получалось не очень красиво. В деревянных зданиях она очень хорошо ложилась на стены снаружи, потому что ролики легко было закрепить на дереве шурупами.


Такой себе короб

Понятие «короб» пришло из работ, связанных с трубопроводами. Короба делались из дерева и были именно коробчатыми конструкциями разной формы — под все многообразие извивов водопроводных или канализационных труб.


Металлические короба делают для систем вентиляции
В вентиляции короб может быть даже кирпичным или бетонным

Короб кабельный представляет собой в самом простом случае длинную трубку, прямоугольную в сечении, которая прикрепляется к стене одной из своих сторон. Сторона же противоположная выполнена в виде длинной крышки, которая снимается, чтобы уложить под нее проводку в короб, после чего закрывается. Пластмассовыми  защелками делать это легко — одним несильным ударом ладони, — а упругая и мягкая пластмасса надежно будет скрывать проводку, не боясь ни влаги, ни пыли.


Казалось бы, что может быть проще и почему не додумались до такого решения раньше

А отгадка лежит на поверхности. Только сейчас, последние лет 30–40 начали выпускать столько изделий из пластмассы. Во-первых, проработана сырьевая база. Пластмассы (пластики) выпускают с хорошо заданными свойствами: мягкие, жесткие, упругие, пластичные, огнеупорные и так далее. Сначала изготовляют первичные гранулы, потом из них создают вторичные композиции, затем в виде гранул развозят на небольшие заводы, где методом экструзии (выдавливания — как макароны) из горячей пластической массы можно делать все что угодно, в том числе и короб для проводов.

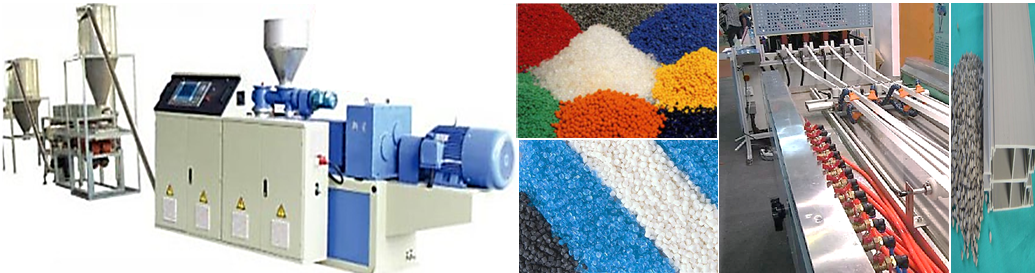

Оборудование для изготовления короба

Пластиковый короб для проводов выпускается в достаточном разнообразии по цветам, причем артикулы их цветов такие же, как и у других отделочных материалов — плинтусов, наличников, порогов, — поэтому они легко вписываются в отделку помещений. Другие детали отделки стали тоже изготавливать «под проводку», то есть с каналами для прокладки кабелей. Можно считать, что этим расширился ассортимент электрических коробов.


Цвета короба соответствуют породам дерева
Как выглядит короб
Наличники-короба для проводов

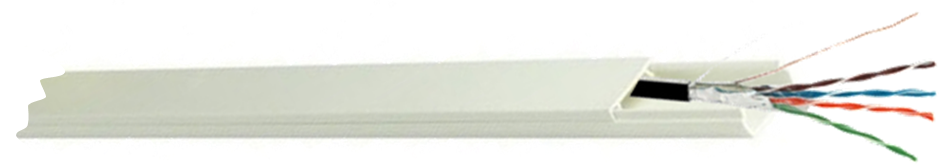

Проводку для компьютерных сетей с самого начала оказалось удобно вести, прибивая к деревянным плинтусам. Когда появились пластиковые плинтусы, такой момент изготовителями вначале игнорировался, и их предлагалось монтировать на каких-то жестяных пружинящих защелках, которые очень скоро у всех отваливались.


Плинтусы

Производители быстро поняли, что плинтус – это «прирожденный» электрокороб

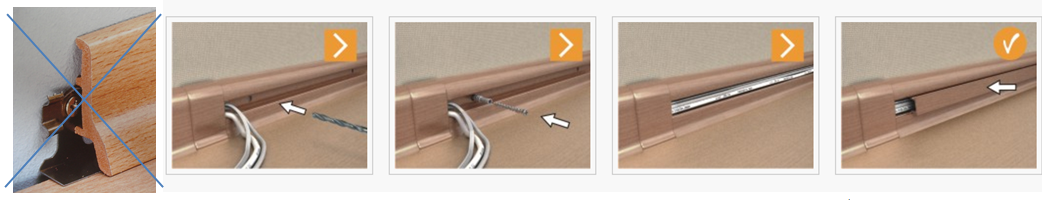

Но почти одновременно появились плинтусы с канавкой и крышечкой для кабеля. Это оказалось проще и лучше, и теперь все плинтусы выпускаются как электрокороба. А через канавку удобнее всего оказалось крепить плинтус к низу стены у пола на обыкновенные дюбели-саморезы.


Различные конфигурации коробов-плинтусов

Теперь плинтусов разных конфигураций наделано великое множество. Внутренние ребра жесткости у них являются и перегородками для кабельных отделений, то есть их электромонтажная «переквалификация» пошла плинтусам только на пользу.

Рекомендации

Первым делом нужно посмотреть внешний вид. Внешний вид должен отвечать вашим требованиям.

После этого нужно посмотреть пластичность приспособления. Для этого короб нужно скрутить. Если профиль возвращается обратно, то качество пластмассы хорошее.

Самый простой способ проверить модель, это сгибая, открыть крышку. Приспособление должно гнуться и не ломаться

Если крышка ломается, значит слишком много добавлено в состав других компонентов.

Естественно, необходимо обратить внимание на наличие двойного замка. После того, как вы закроете замок, он должен зафиксироваться и не открываться.

Что можно сделать ещё чтобы проверить качество? Учитывая, что специализированный короб будет находиться где-то на стене или потолке, крышка должна выдерживать вес кабеля, который будет давить на неё. Давайте укажем, какие характеристики модели можно узнать экспериментальным путём.

Для того, чтобы посмотреть, как прочно крышка крепится к самому коробу, необходимо сделать простейшее устройство – подвесить кусок короба, а крышку разрезать на 2 части. Сначала необходимо закрепить 1 часть.

Двойной замок должен захлопнуться. Потом необходимо сделать обыкновенный кусочек металлической планки и верёвки. Планка вставляется в короб и закрывается крышкой. В итоге получается специальная система. Для того, чтобы проверить прочность конструкции, можно подцепить кирпич или другой предмет.

Если сначала выполняется штукатурка, а не электрика – достоинства

К таковым можно отнести возможность правильной установки всех приборов (розеток, выключателей) с первого раза соответственно проекту. Кабель не травмируется штукатурными инструментами, соединения проводов не окисляются. Упрощаются также ремонт и обслуживание проводки. Так при замене провода понадобится лишь вскрыть одну штробу.

Соблюдение планировочных решений

Плюсом можно считать и то, что проектные решения по расположению розеток и иных деталей электросети выполняются с первого подхода. Не уменьшается объём свободного пространства помещения. Если же поверхность стен будет облицовываться гипсокартоном (еще такой способ называют сухая штукатурка), то при установке каркаса трассы электрики читаются хорошо, что позволяет не нарушить кабели.

Удобный монтаж фурнитуры

Процесс установки подрозеточников и электромонтажных коробок регулируют сами электрики, выдалбливающие углубления под них. Это позволяет с первого раза установить их на нужную глубину краями вровень с отделочным покрытием. Не требуется оставлять концы проводов большей, чем нужно, длины.

Преимущества ПВХ труб перед металлическими

Ассортимент изделий из пластика, которые применяют в различных целях, в том числе и для защиты проводов, невероятно широк. Электротехнические стальные трубы не могут конкурировать с дешёвыми и простыми в монтаже пластиковыми аналогами. Рассмотрим основные преимущества, которыми обладают электротехнические трубы из ПВХ (поливинилхлорида):

  • длительный срок службы (до 50 лет);
  • устойчивость к коррозии и агрессивным средам;
  • влагостойкость;
  • возможность установки под землёй;
  • небольшой вес;
  • пластичность (в случае необходимости пластиковую деталь можно согнуть под определённым углом);
  • простота установки;
  • дешевизна.

Правила монтажа

Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.

Как выбрать размер

Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.

При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить

Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.

Порядок и особенности монтажа

Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.

Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.

Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен

Правила монтажа пластиковых кабельных лотков

Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.

Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.

Порядок укладки проводов

В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.

Требования к установке электрической проводки открытого типа

Приведем основные правила, которые при прокладке открытого типа электропроводки в квартире должны быть обязательно выполнены.

Пренебрежение ими является нарушением норм электробезопасности и может стать причиной короткого замыкания и выхода линии из строя. Итак:

  • Запрещено прокладывать линию под трубопроводами, на которых скапливается конденсат.
  • Рядом с кабелями не должно находиться никаких излучателей тепла.
  • Не рекомендуется использовать для прокладки такой линии простой трубопровод. Желательно, чтобы кабель имел дополнительную защиту. В зависимости от места расположения проводки он может быть жестким или гибким, а также экранированным.
  • Если прокладка проводника производится в сантехнических нишах, то не следует пользоваться соединительными коробками при невозможности быстрого доступа к электропередающей линии.
  • Соединять между собой жилы кабелей можно лишь в специальных распределительных коробках.
  • Для крепления кабеля рекомендуется использовать пластмассовые скобы, подобранные по диаметру проводника. Расстояние между фиксаторами не должно быть слишком большим, иначе проводник будет провисать под собственной тяжестью. Размещать скобы нужно по обе стороны провода, а также обязательно устанавливать фиксаторы около мест подключения к электрическим элементам. Если кабель проложен горизонтально, то скобы должны находиться одна от другой на расстоянии не более 40 см при креплении небронированного проводника и 75 см – для провода, имеющего бронированное покрытие. Если открытая электропроводка проложена вертикально, то максимальный интервал между фиксаторами не должен превышать 1 м.
  • При монтаже обычных проводников с защитным покрытием в горизонтальном направлении интервал между скобами не должен быть более 25 см, а в вертикальном – 40 см. Расстояние от электрического элемента до ближнего к нему фиксатора не должно превышать 10 см.
  • Если провод необходимо согнуть, то минимальный радиус изгиба должен составлять 8 см.
  • Если линия пересекает неэлектрический трубопровод, то минимальный интервал между ними должен быть равен 3 см.

Прокладывая кабель сквозь стену, для защиты его на этом отрезке рекомендуется использовать изоляционную трубу.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
