10 советов, как выбрать светодиодную ленту

Характеристики светодиодных лент

Мощность СДЛ напрямую зависит от типа используемых CMD диодов и плотности их размещения (установленное количество на 1 метр).

Тип светодиода Количество светодиодов на 1 м Потребляемая мощность 1 м ленты
SMD 3528 60 шт. 4.8 Вт
SMD 3528 120 шт. 9.6 Вт
SMD 3528 240 шт. 19.2 Вт
SMD 5050 30 шт. 7.2 Вт
SMD 5050 60 шт. 15 Вт
SMD 5050 120 шт. 25 Вт

Зная потребляемую мощность СДЛ можно выбрать мощность блока питания (БП), которая выбирается с учётом 20% запаса.

Рабочее напряжение

Светодиодные элементы работают от стабильного постоянного напряжения значением 12, 24 или 36 Вольт. Для получения такого уровня напряжения используется led-драйвер, который преобразует переменное напряжение 220 В в постоянное с необходимым уровнем рабочего напряжения.

Led драйвер на 24 В

Значение рабочего (питающего) напряжения указывается в характеристиках СДЛ. При подаче большего значения кристаллы выйдут из строя, при подаче меньшего – не загорятся или будут излучать тусклый свет.

Существует модификация СДЛ, работающей от сети 220 В. Её применение в домашних условиях не безопасно. Чаще всего такие СДЛ применяются в местах с высокой степенью защиты (например, декоративное уличное освещение).

Тип SMD светодиода

Тип диода обозначается четырьмя цифрами XXYY, где XX – длина,YY – ширина.

Например, SMD 3528 длиной 3,5 мм, ширина – 2,8 мм.

Виды SMD диодов

Подробнее о SMD-диодах можете узнать тут

Плотность установки светодиодов

Данная характеристика определяет количество кристаллов, установленных на 1 метре платы. Чем больше кристаллов, тем ярче СДЛ.

Распространены СДЛ с плотностью 30, 60 и 120 светодиодов на 1 погонный метр. Для подсветки применяют значение 30 и 60, для освещения – 60 и 120.

Плотность установки диодов

Плотность установки диодов

Цвет свечения светодиода

Цвет свечения СДЛ выбирается в зависимости от её назначения. Для локального освещения – белый цвет теплого или холодного оттенка, для дизайнерских решений – красный, синий, зеленый, желтый или многоцветная RGB лента.

Интенсивность свечения (яркость)

Яркость СДЛ зависит от яркости каждого установленного диода, которая прямо пропорциональна его размеру. Т.е. чем больше размер кристалла, тем выше его свечение.

Характеристика 3528 5050 5630 5730-05 5730-1
Световой поток, лм 5 15 40 40 100
Мощность, Вт 0.06 0.2 0.5 0.5 1

Яркость определяется как произведение длины СДЛ (в метрах) на количество установленных светодиодов (на 1 метре) и на значение яркости одного диода.

Характеристики платы

Ширина платы подбирается с учетом места её установки, как правило, это от 8 до 10 мм для эксплуатации в стандартных каналах и домашних условиях, от 10 до 20 мм – герметичные влагозащищенные СДЛ для улицы и эксплуатации под водой.

Длина платы рассчитывается по длине поверхности, на которой будет производиться установка. В стандартных катушках выпускается от 3 до 25 метров.

Цвет выбирается исходя из её назначения: прозрачный, белый, коричневый и серый цвета.

Резка

Для достижение необходимой длины СДЛ разрезается в специальных местах не разрывая схему подачи напряжения.

Обозначение места резки

Разрез проводится в местах окончания одного из блок-участков, для каждого типа СДЛ установлена своя кратность.

Вид светодиодной ленты Кратность резки
SMD 3528 60 LED 12V 3 светодиода — 5 см
SMD 3528 120 LED 12V 6 светодиодов — 5 см
SMD 3528 240 LED 24V 12 светодиодов — 5 см
SMD 5050 30 LED 12V 3 светодиода — 10 см
SMD 5050 60 LED 12/24V 6 светодиода — 10 см
SMD 5050 120 LED 24V 12 светодиода — 10 см

Маркировка

Маркировка СДЛ обязательно содержит информацию об источнике света, цвете свечения кристалла, вид выводов диодного чипа, размер корпуса, плотность установки led элементов, степень защиты.

Таблица маркировки светодиодных лент

Маркировка изделий

Разбираясь в схеме подключения светодиодной ленты, необходимо понимать, что означает маркировка разных моделей. От этого зависит правильность выполнения монтажа и эксплуатации.

Номер обозначения в маркировке (цифры или буквы) Обозначение Расшифровка
1 – тип источника света LED Светодиод
2 — оттенок свечения R Красный
G Зеленый
B Синий (голубой)
RGB Цветной
CW Белый (ярко-белый)
3 – тип выводов у чипа SMD Чип без выводов, монтируется непосредственно на печатную плату
4 – геометрические размеры корпуса диода 2835, 5050, Указываются длина и ширина корпуса в десятых долях миллиметра, маркировка 2835 означает размер 2,8х3,5 мм
5 – число диодов на 1 погонный метр ленты 30…240 Указывается в штуках
6, 7, 8 IP20…IP68 Степень защищенности светодиодов от внешних воздействий, для негерметичных лент не указывается

Защищенность ленты определяется стандартно, как и для других электроприборов. Первая цифра после обозначения IP означает защищенность от попадания твердых частиц (в том числе пыли), вторая – от попадания влаги.

Степени защиты светодиодной ленты

Дополнительно может указываться температура свечения диодов (в градусах Кельвина). Чем выше температура, тем холоднее свечение.

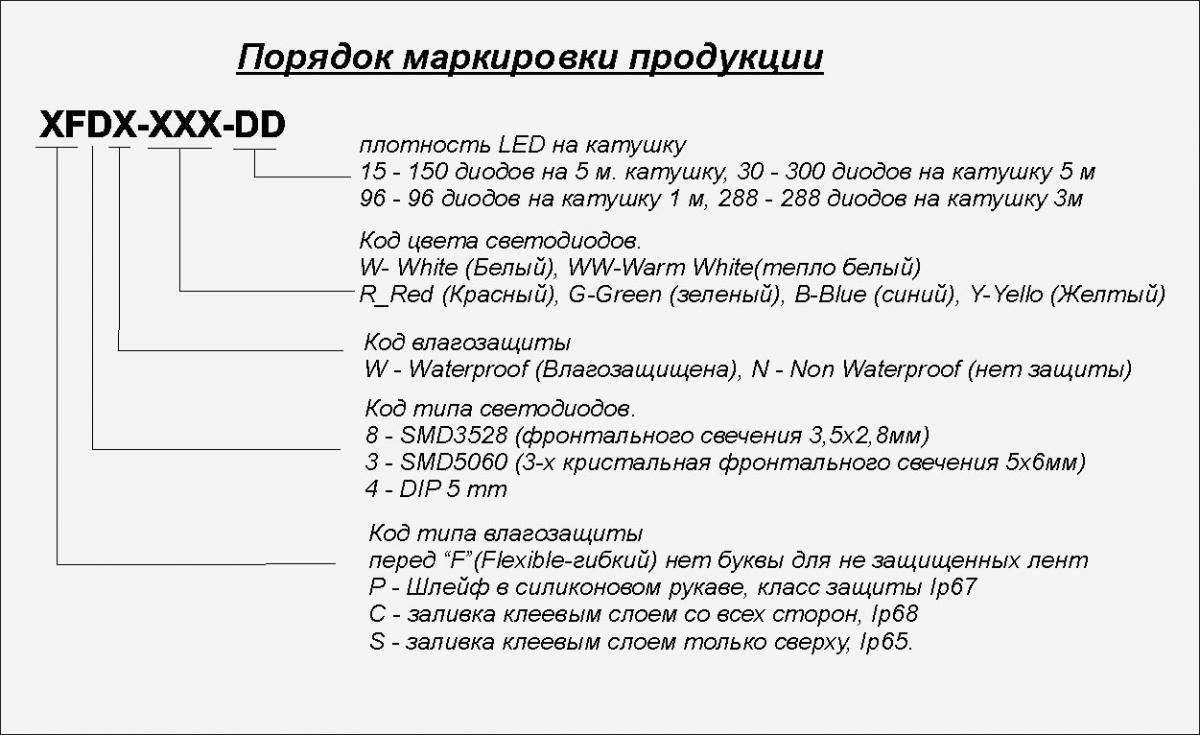

Есть и другие типы маркировки.

Лучше разобраться в плотности размещения диодов на гибкой полосе и понять, какое отношение размеры корпуса элементов имеют к использованию ленты, поможет таблица. Количество светящихся деталей указано на погонный метр.

От количества диодов зависит также потребление лентой электроэнергии. Этот параметр необходимо учитывать при подборе блока питания для осветительного прибора.

При подключении большей длины ленты или нескольких лент одновременно, потребляемую мощность необходимо пересчитывать, принимая коэффициент запаса 1,1…1,3.

Для чего необходим профиль для светодиодной ленты

Подобные изделия выполняют не только декоративную функцию. Профиль для диодной ленты используется для:

  • отвода тепла от LED-ламп. Изделия из алюминиевого сплава способны обеспечить оптимальный теплообмен благодаря своей хорошей теплопроводности. В результате исключается вероятность перегрева осветительных элементов и увеличивается срок их службы;
  • создания комфортного освещения за счёт рассеивания яркого точечного света;
  • защиты LED-ламп от внешнего механического воздействия и случайного попадания влаги;
  • красивого оформления интерьера;
  • монтажа подсветки в труднодоступных местах.

Могут быть реализованы самые сложные проекты по освещению дома

Как собственноручно подключить ленту: инструкция

После того, как будет определён источник электропитания, подключают ленту с диодами. Рассмотрим 2 самых популярных способа.

1-й — 1 лента и блок

Используется лента, имеющая классическую длину бобины, — 5 м. В большей части ситуаций на кончике ленты (на её наружной стороне) есть маленькие фрагменты электропроводки для коммутации. Если эти отрезки отсутствуют, потребуется спаивать.

Для этого берут электропровода, имеющие несколько жил, чьё сечение не превышает 2 мм. От них отрезают фрагменты, имеющие достаточную длину, чтобы закрепить ленту и установить питающее электрооборудование. Чтобы удобно подключить электропроводку, лучше взять её в изоляции разных цветов. К примеру, для «плюса» лучше красный цвет, для «минуса» — синий.

Канифолью и особой кислотой с припоев лудят электропроводку на концах. Затем кабель следует припаять к контактным зонам ленты. Эта манипуляция должна быть выполнена очень оперативно. Тогда удастся избежать повреждения диодов вследствие высокой температуры, создаваемой паяльником.

На фрагменты электропроводки, соединяющиеся с блоком питания, лучше ставить особые наконечники «НШВИ». Они обеспечивают самую качественную коммутацию с теми клеммами, которые относятся к источнику электропитания.

Но для монтажа данных элементов требуется особый инструмент для ожимания, который используют электромонтажники. Хотя можно использовать обычные плоскогубцы. Участки пайки основательно изолируют. Оптимальная изоляция обеспечивается термоусадочной трубкой.

2-й — 2 ленты и блок

В случае осуществления такой коммутации нужно удостовериться в способности питающего блока выдержать нужную нагрузку. К примеру, требуется подсоединение к источнику электропитания ленты, длина которой 7 м. Ленты такой длины не продаются, так что потребуется отрезание 2 м от катушки дополнительного назначения.

Резку осуществляют по нужной разметке, которая нанесена на полоску. Для этого нужно использовать обыкновенные ножницы. Способ, которым 2 куска ленты соединяются с электродиодами, продемонстрирован выше. Он представляет собой спаивание либо использование коннекторов. Когда отрезки будут соединены, подготовленный общий ленточный фрагмент коммутируют к блоку, создавая единое целое.

Чтобы соединить все контурные фрагменты, не обязательно протягивание электропроводки к источнику электропитания от каждого фрагмента отдельно. Нужно только подключение магистральной (главной) диодной ленты к блоку электропитания мощностью 12 В, а к главной линии возможно присоединение нужного числа отрезков. Но способность блока выдержать нагрузку является обязательной.

Светодиодные ленты в интерьере

Как правило, светодиодные ленты применяются в интерьере, в автомеханике, вместо основного освещения в офисах и на предприятиях. Подсвечивать можно элементы мебели, короб из гипсокартона (специальные, нынче модные выступы, сформированные в качестве декора под потолком), зеркало с незамысловатым узором и т.д. Подсветку можно монтировать множествами различных способов, подчеркивая ее эстетизм. Очень часто, led используют для подсветки потолка. Освещение потолка светодиодной лентой создает завораживающий эффект, наделяя интерьер и все предметы декора должной дороговизной. Во многих случаях, ваши гости даже не поймут, откуда именно исходит чистый и рассеянный свет.

Режем светодиодную ленту

Низковольтная ЛЕД лента режется просто: с интервалами 5 или 10 см на поверхности каждой модели товара нанесены метки, по которым отрезаются фрагменты необходимой длины. Если метки отсутствуют, отсчитываем три светодиода и режем. Если ошиблись и отрезали неправильно, то утратится всего один участок, а вся полоса будет работать. Воспользоваться можно обычными ножницами, никаких специальных инструментов не требуется. С каждой стороны от разреза находятся контакты для подсоединения провода. Модели на 220 В режут фрагментами кратными 1 м.

Существуют ленты влагозащищенные (в силиконе) и без силикона. Перед подключением к блоку питания влагозащищенной следует аккуратно срезать силиконовое покрытие с контактов. Как выбрать блок питания для ленты читайте здесь.

Как маркируют LED-ленты

Принятие единой системы маркировки светодиодных лент назрело давно, но производители светотехнического оборудования между собой договариваться не спешат. Поэтому существует несколько различных параллельных способов краткого обозначения характеристик LED-полотен. Наиболее информативной выглядит маркировка вида RTW 2-5000PGS-12V-DayWhite 2x (3528, 600 LED,W). Расшифровка приведена в таблице.

RTW Герметичная лента с фронтальным свечением
2 Заводская серия
5000 Полная длина бухты в мм
PGS Способ герметизации (силиконовая оболочка, наполненная герметиком)
12V Напряжение питания
DayWhite Цвет свечения
2x Двойная плотность установки светоизлучающих элементов
3528 Форм-фактор светодиода
600 LED Полное количество LED
W Цвет подложки (W-белый (white))

В этой системе не нашлось места как минимум двум важным параметрам, без которых выбор светотехнического прибора затруднен:

  • энергопотребление одного метра ленты (его можно лишь ориентировочно оценить по типоразмеру применяемых LED и плотности их установки);
  • степень защиты (здесь тоже можно сделать приблизительную оценку по способу герметизации).

Но эта маркировка выглядит наиболее подходящей для принятия в качестве стандарта или хотя бы основы для него.

Как применяют светодиодные ленты

Рассмотрим, в каких помещениях и какие именно диодные ленты наиболее предпочтительно применять:

  • При освещении стеллажа, навесной полки, шкафа подходит лента SMD 3528, плотность которой составляет LED 60 шт. на 1 погонном м. Это наиболее простой вариант по умеренной стоимости. Цвет светового потока может быть выбран на основании личных вкусов.
  • В спальнях и детских комнатах как дополнительную систему освещения возможно задействовать также 3528 либо 5050. Лучше в этой ситуации подобрать мягкое белое освещение с нейтральным оттенком.
  • В большом помещении как дополнительный либо основной источник света преимущественно используют SMD 5050 и 2835. Данные разновидности при условии правильного определения нужной длины превосходно справляются со своими функциями.
  • SMD 5630 и 5730 задействуют в крупных помещениях, в частности, магазинных.
  • Чтобы осветить салон авто, используют SMD 5050 и ленты RGB, защитный класс которых — не меньше IP54.
  • Чтобы декоративно оформить либо осветить открытую беседку либо иную садовую постройку, потребуется приобретение ленты, имеющей защитную оболочку их силикона и защитный класс минимум IP65.

Преимущества использования

В современном мире существует большое разнообразие разнообразных видов гибких подсветок. Но все равно наибольшую популярность за собой сохраняют светодиодные ленты, в том числе и бокового свечения (SMD 335). Такую популярность они завоевали благодаря своим очевидным преимуществам:

  • возможность получить любую длину;

Подсветка на здании

Стоит отметить, что влагозащищенная продукция достаточно востребована сегодня. Поэтому существуют разнообразные модификации осветительных приборов с повышенными защитными свойствами (от влаги, пыли и т.п.). В том числе и обычные светодиодные ленты. Как видим, наличие таких положительных качеств, которые имеются при использовании светодиодной ленты с боковым типом свечения, позволит вам соорудить отличную декоративную подсветку, а также создать разнообразные надписи или рисунки на фасадах различных сооружений. Кроме того, можно делать таким образом надписи и на боковых дверках машин в рамках тюнинга.

Монтаж подсветки потолка своими руками

Последовательность проведения работ:

  1. Выбрать тип СДЛ и отрезать необходимый участок;
  2. Выбрать блок питания и контроллер/диммер;
  3. Подготовить металлический профиль требуемой длины;
  4. По периметру комнату отступить от потолка 80-100 мм и провести прямую линию, вдоль которой установить металлический профиль.

Монтаж освещения потолка своими руками

  1. Обшить профиль гипсокартонном. Каркас готов.
  2. Установить ленту в каркас.

Варианты установки светодиодной ленты в каркас

  1. Собрать полностью схему от сети 220 В.
  2. Проверить работоспособность ленты.

Крепление светодиодной ленты на потолке

Крепление СДЛ на потолке возможно двумя способами:

  1. Установка в потолочный плинтус (плата клеится в специальную нишу);

Пример подсветки потолка с использованием потолочного плинтуса

  1. Монтаж карниза-полочки с установкой в нем ленты.

Оба способа удобны возможностью изменения подсветки без демонтажа потолка. Однако подсветка потолка монтируется только по его периметру, т.е. в местах установки плинтуса или карниза

Как установить светодиодную ленту в потолочный плинтус

Монтаж СДЛ в потолочный плинтус начинаются сразу после окончания работ по установке потолка.

Для гармоничной подсветки потолка важно выбрать плинтус из плотных материалов, чтобы предотвратить его просвечивание. Предварительно, при помощи строительного уровня, отмечается место крепления плинтуса

Оно должно быть ниже потолка на 80 – 100 мм. Затем крепится потолочный плинтус. После его надежной фиксации приступают к работам по прокладке СДЛ:

Предварительно, при помощи строительного уровня, отмечается место крепления плинтуса. Оно должно быть ниже потолка на 80 – 100 мм. Затем крепится потолочный плинтус. После его надежной фиксации приступают к работам по прокладке СДЛ:

  • удалить защитную пленку;
  • снять защитную поверхность с самоклеющейся стороны;
  • приклеить в специальный зазор (ниша между плинтусом и стеной).

Схема установки потолочного плинтуса и светодиодной ленты

Светодиодная лента под натяжным потолком

Работы по установке проводятся до монтажа натяжного потолка. Основные методы крепления СДЛ:

  1. Крепление к «запотолочному» пространству. Плата крепится к бетонной стене или металлическим профилям между бетонным и натяжным потолком.

Схема крепления под натяжным потолком

Пример подсветки под натяжным потолком

  1. Монтаж невидимых потолочных карнизов в районе окон. Но при этом основная часть подсветки попадает на окна и шторы.

Пример подсветки в невидимых потолочных карнизах

  1. Установка в карниз. По периметру комнаты под натяжным потолком выполняется карниз-полочка из гипсокартона, в который укладывается светодиодная плата. Способ требует больших временных и денежных затрат.

Схема монтажа потолочного карниза

Пример подсветки потолка с использованием карниза

При необходимости изготавливают несколько полок на разных уровнях, подчеркивая особенности дизайна.

Некоторые особенности монтажа светодиодных лент

При создании проекта декоративной подсветки на основе LED лент необходимо учесть их некоторые технологические особенности:

Резать светодиодную полосу можно только по специально нанесенной на ее поверхность разметке. В зависимости от разновидности ленты минимальная длина отрезка может варьироваться от 25 до 166 мм. Поэтому при составлении предварительного чертежа с применением конкретного типа LED полосы необходимо учитывать кратность ее разреза на отрезки необходимой длины.

При стыковке отдельных участков с помощью коннекторов нужно строго соблюдать полярность соединения (то есть «+» к «+», «-» к «-»).

Необходимо учитывать геометрические размеры всех коннекторов (подогнать «по месту» длину каждого отрезка ленты невозможно, поэтому корректно составленный чертеж поможет избежать непредвиденных сложностей при монтаже и подключении).

Пример монтажа светодиодный полосы

Допустим, что вы решили обустроить подсветку потолка или отдельного участка интерьера комнаты по довольно сложному геометрическому рисунку. Например:

Согласитесь, что при помощи паяльника такую конфигурацию из отдельных отрезков светодиодной ленты обустроить будет достаточно сложно, да и времени на подключение такой конструкции потребуется немало. Мы расскажем, как смонтировать такой проект всего лишь за какие-то 1÷2 часа. Для этого понадобится только купить необходимое количество коннекторов, а именно:

  • прямой для соединения ленты с лентой;
  • крестообразный;
  • Т-образный;
  • три Г-образных;
  • прямой для соединения ленты с проводом;
  • силовой коннектор для подсоединения полосы к блоку питания (типа «мама»).

На заметку! Так как резать ленту можно только в специальных отмеченных на ней местах, то необходимо предварительно тщательно измерить все участи будущего светового рисунка.

То есть, с помощью универсальных коннекторов можно создавать интерьерную подсветку самых причудливых геометрических форм. Причем навыка производства электромонтажных работ для такого обустройства не потребуется. Главное соблюдать правильную полярность, как при соединении отдельных отрезков ленты между собой, так и при подключении ее к блоку питания (или контроллеру).

Технические характеристики светодиодной ленты

Чтобы подобрать светодиодную ленту, максимально соответствующую текущей задаче по освещению, необходимо правильно определить технические параметры. К ним относятся рабочее напряжение, вид светодиодов, число на метр ленты, цвет свечения, цвет основы, класс защищенности и параметры резки.

Рабочее напряжение

Стандартное рабочее напряжение составляет 12В. Такие ленты комплектуются блоком питания постоянного тока.

У ленты с мощными светодиодами, которые создают повышенную нагрузку на печатную плату, рабочее напряжение выше — 24 или 36В. Некоторые модификации способны работать и с напряжением 220В от бытовой сети.

Виды светодиодов

Вид светодиодов определяется их размером, который обозначается четырехзначным числом — 2835, 3528, 5060, 5730 и другие.


Виды диодов

Первые две цифры означают длину светодиода в миллиметрах, вторые две цифры — ширину в миллиметрах. Так, наиболее распространенные светодиоды 3528 и 5050 имеют соответственно размеры 35х28 мм и 50х50 мм.

Число светодиодов на 1 метр

Плотность светодиодов на один метр длины определяет в первую очередь яркость свечения. Чем больше светодиодов, тем ярче будет светить лента.


Варианты плотности светодиодов типа 3528 на каждые 5 см

Различные модификации выпускаются со следующим количеством светодиодов на метр — 30, 60, 90, 120 и 240.

Цвет свечения

По цвету свечения светодиодные ленты делятся на монохромные — белые теплого и холодного свечения, синие, красные, зеленые, желтые, оранжевые и розовые, а также многоцветные RGB и RGBW.

Подбирать цвет свечения нужно исходя из будущих сценариев освещения, которые будут использоваться в помещении.

Цвет основы

Основа — покрытие лицевой стороны гибкой печатной платы. Встречаются модификации с прозрачной, белой, серой и коричневой основой.

Цвет основы влияет на то, как светодиодная лента выглядит в выключенном состоянии. Поэтому его нужно учитывать при открытом монтаже. Если же изделие устанавливается в скрытые полости или закрывается матовым световым коробом, то цветом основы можно пренебречь.

Класс защищенности

В ассортименте светодиодных лент по степени защиты от механических воздействий и влаги наиболее распространены классы IP20, IP33, IP65, IP67, IP68.

Минимальный класс IP20 имеют обычные открытые ленты. Они справляются с небольшим физическим контактом — их можно трогать, нажимать, протирать от пыли. Но контакт с водой им противопоказан. Наивысший класс IP68 — это ленты, залитые толстым слоем герметика, защищающего даже от ударных нагрузок и позволяющего монтировать освещение на дне бассейна.

Параметры резки

Параметр резки определяется шагом, с которым можно разделять ленту на модули с минимальной длиной свечения (МДС). Его еще называют кратность резки.


Параметры резки

С основными показателями кратности резки наиболее распространенных типов светодиодных лент можно ознакомиться в таблице ниже.

Вид светодиодной ленты Кратность резки
SMD 3528 60 LED 12V 3 светодиода – 5 см
SMD 3528 120 LED 12V 6 светодиодов – 5 см
SMD 3528 240 LED 24V 12 светодиодов – 5 см
SMD 5050 30 LED 12V 3 светодиода – 10 см
SMD 5050 60 LED 12/24V 6 светодиодов – 10 см
SMD 5050 120 LED 24V 12 светодиодов – 10 см

Рекомендации до монтажа и использования


Схема подключения RGB-контроллера

Чтобы выполнить монтаж светодиодных лент безо всяких проблем и обеспечить максимально продолжительный срок службы освещения, придерживайтесь нескольких простых рекомендаций, а именно:

не допускайте никаких механических нагрузок на изделие. Давление, чрезмерные сгибы – все это приведет к быстрой порче ленты;
используйте только те коннекторы и соединительные разъемы, которые предназначены конкретно для вашей ленты. Для разных видов дюралайтов упомянутые приспособления различаются, помните об этом;
при необходимости соединения нескольких кусков ленты выполняйте их сопряжения таким образом, чтобы не повреждались питающие светодиоды и токопроводящие дорожки;
в условиях недостаточной вентиляции крепите ленты к предварительно зафиксированным алюминиевым профилям. Этот материал будет отводить лишнее тепло

Избыток тепла негативным образом отражается на ресурсе светодиодов;
при покупке ленты обязательно обращайте внимание на ее маркировку IP. К примеру, дюралайт с маркировкой IP65 будет прекрасно себя чувствовать даже в воде

Подбирайте изделия конкретно под ваши условия;
предусмотрите возможность будущего обслуживания и ремонта лент. Подумайте, сможете ли вы в будущем, к примеру, добраться к светильникам с паяльником. Блоки питания и сами дюралайты требуют периодического обслуживания, поэтому монтаж дюралайта под натяжной либо подвесной потолочной конструкцией в будущем может создать определенные неудобства, связанные с необходимостью частичного разбора потолка.

Практика показывает, что ленты лучше не использовать в комплексе с глянцевыми потолками, т. к. диоды начинают отражаться в глянце, словно в зеркале и выглядит это совсем некрасиво. Помимо этого, с такой подсветкой на поверхности потолка будут видны даже самые незначительные загрязнения.

Контроллер и усилитель для RGB-ленты

Многоцветная лента теряет практически весь свой смысл, если она не управляется при помощи контроллера. Это небольшое устройство, которое подключается к ленте и позволяет пользователю настраивать режим ее работы. Можно задать яркость, скорость, цвета, режимы переливания, свечения.

Контроллеры отличаются по типу управления. Оно может производиться непосредственно с самого устройства или с пульта при помощи радиосигнала. Более продвинутые версии подключаются к сети Wi-Fi, что даст возможность управления со смартфона или компьютера.

Усилители – это дополнение, позволяющее раскрыть потенциал RGB. Они используются для разных целей. Некоторые модели усиливают сигнал пульта для управления освещением на большом расстоянии.

Другие используются для увеличения мощности сигнала, подающегося контроллером на ленту большой длины (т.е. при соединении нескольких лент, усилитель позволит второй и последующим лентам гореть одинаково ярко).

Имеются также усилители, повторяющие сигнал от контроллера. Они используются в больших лентах на определенном расстоянии друг от друга. С помощью усилителей осуществляется более точное управление большими проектами на основе RGB-лент.

Как установить и подключить RGB-ленту, выбрать блок питания и контроллер рассказывается в этом видео:

Ленты RGB с многоцветными светодиодами – отличный способ придания уникального вида любому интерьеру или экстерьеру. Установить такое освещение не сложно, так как основа у ленты – самоклеющаяся. Рекомендуется клеить ленту на теплопроводную поверхность (не на обои или гипсокартон), в идеале – на алюминиевый профиль.

Неправильное освещение волос

Размещение ламп для подсветки волос – еще один пример ситуации, когда все выглядит хорошо, пока тебе не покажут, что это может выглядеть лучше. Для начала вы должны знать, зачем собираетесь подсвечивать волосы. Пытаетесь ли вы подчеркнуть форму прически или просто хотите четко отделить субъект от фона? Всё это логичные причины и при небольшой доле внимательности хорошее освещение может помочь в достижении нужных целей.

Большую часть времени, если это не специфическая съемка с акцентом на прическу, когда нужно расставлять несколько ламп для дополнительной подсветки, моя основная цель – создать четкое разделение модели и фона. Представьте, что в студии темный фон, а у модели очень темные волосы. Вы быстро заметите, как они сливаются. Простым решением в такой ситуации станут дополнительные лампы.

Теперь, когда мы знаем, зачем нужна подсветка волос, как же сделать все правильно? Первый шаг – расположение ламп

Это очень важно, так как нужно менять их расстановку для разных субъектов. В качестве начального правила можете запомнить следующее – лампа должна быть за спиной и направляться вперед, будучи повернутой к краям головы

Далее, следует размещать лампы достаточно далеко, чтобы свет не попадал на лицо и не создавал бликов на кончиках носа или губ

Это может звучать очевидным, но обратите внимание на то, как много снимков имеют подсветку волос, создающую неприятные блики, которые отвлекают от черт лица. Спросите себя: «какая фотографий выглядит лучше – та, у которой есть много бликов на лице или та, у которой их нет?» Ошибка станет невероятно очевидной, но вы удивитесь тому, насколько много профессиональных фотографов ее допускают

Еще один ключевой фактор – мощность ламп. Я обычно стараюсь использовать минимальное количество света. Помните, съемка со вспышкой никогда не работает по принципу «смотри как много ламп я использую». Свет должен дополнять субъект, поэтому зачастую дополнительные источники освещения имеют меньшую мощность, чем вы можете предположить.

На этой фотографии у нас классическая расстановка основного и заполняющего света. Так же, как в секции о нижней подсветке, здесь имеется немного заполняющего света, который смягчает тени под челюстью, но волосы выглядят плоскими.

Здесь я поставил две лампы за спиной модели, и они направлены на камеру. Из-за этого на снимке появляется много лишнего

Да, мы осветили волосы, но, помимо этого, получили множественные блики, отвлекающие внимание

Здесь я отрегулировал только лампы подсветки волос. Разница очевидна. Мы придали волосам форму и детальность, но избавились от нежелательных бликов на лице.

Это – классическая простая расстановка до добавления ламп для подсветки волос.

Мы хотим сделать волосы объемнее и детальнее, поэтому добавляем пару ламп. К сожалению, вместе с подсветкой волос мы осветили лицо модели, так как лампы слишком близко.

Эта проблема легко решается, если отодвинуть лампы дальше и направить их как показано на скриншоте.

Как определить мощность источника питания для LED-ленты

Используя данные, полученные из маркировки, можно узнать, какой должна быть мощность блока питания (БП) для ленты. Так называется устройство, которое помогает трансформировать сетевое напряжение (220 В) в рабочее (12 или 24 В). БП необходим для корректной работы низковольтных диодных светоизлучателей.

Итак, чтобы правильно подобрать источник питания, необязательно изучать каталог или консультироваться со специалистами. Всю необходимую для этого информацию можно прочесть на упаковке. Для расчета нужны два показателя: требуемая длина светоизлучателя и мощность его метрового отрезка. Первое число покупателю известно, а второе подскажет информация на упаковке осветительного прибора. Умножьте мощность метра на длину ленты. К полученному значению прибавьте еще 30% для запаса. Таким образом вы получите мощность источника питания, который подходит для данного отрезка LED-ленты.

Как работает светодиодная лента

Светодиодная лента – гибкий диэлектрик со стандартной длиной 5 метров, на который припаяны светодиоды и резисторы, размещены токопроводящие дорожки. На обратную сторону нанесен клей и покрыт пленкой. Задача резисторов – сгладить пульсации тока. Диоды могут состоять из одного или нескольких кристаллов. При подключении к источнику питания электроток превращается в свет.

Светодиодную ленту нельзя подключать к сети на 220 В и 15 А как светильники. Маленькие кристаллы просто сгорят, поэтому в схемы включаются различные блоки, снижающие и выпрямляющие напряжение, уменьшающие ток. Для RGB полосы требуется контроллер, управляющий цветами.

Общие данные

Лента с боковым свечением представляет собой устройство нового поколения. Это гибкая плата с клеевой основой, где светодиоды цилиндрической формы вмонтированы в торцевые части светильника. Угол потока освещения равен 120 градусам. Он создает боковое падение света.

Обратите внимание! Наиболее популярной моделью лент бокового свечения считается модель SMD335 на 12 В

Из-за своеобразия конструкции с боковым свечением устанавливают исключительно на боковые поверхности. В этом отличие таких устройств от лент с прямонаправленным световым потоком.

Обратите внимание! SMD335 на 12 В имеет 2-миллиметровую толщину. Основное преимущество бокового свечения состоит в отсутствии ослепляющего эффекта, а также резких и глубоких теней. Свет направляется параллельно освещаемому предмету, то есть вдоль плоскости

Особенно популярно боковое освещение при организации подсветки в автомобилях. Решение часто используется в ходе проведения тюнинговых работ

Свет направляется параллельно освещаемому предмету, то есть вдоль плоскости. Особенно популярно боковое освещение при организации подсветки в автомобилях. Решение часто используется в ходе проведения тюнинговых работ

Основное преимущество бокового свечения состоит в отсутствии ослепляющего эффекта, а также резких и глубоких теней. Свет направляется параллельно освещаемому предмету, то есть вдоль плоскости. Особенно популярно боковое освещение при организации подсветки в автомобилях. Решение часто используется в ходе проведения тюнинговых работ.

Заключение

Вот и они, типичные ошибки при освещении. Я считаю, что их очень легко избежать, если создать правильный свет. Повторюсь, это все довольно субъективно и всегда есть случаи, когда можно пренебречь «правилами» освещения. Однако, если вы только начинаете или просто чувствуете, что вашим навыкам чего-то не хватает, эти 5 советов однозначно помогут.

В начале статьи я также упоминал о коммерческой ценности моих советов. Я редко это делаю, ведь фотография – это форма искусства, а у искусства довольно мало правил. Но я заметил, что эти правила стали значительной частью начального курса по освещению, который я проводил для новичков, поэтому решил о них рассказать.

Все фотографируют по разным причинам, но профессиональные фотографы редко делают снимки для других фотографов, поэтому нужно держать в голове клиентское видение «отличного» кадра

Конечно, если вы хотите удивить своих друзей в Instagram, они не будут обращать внимание на блики или тени, ведь можно назвать это «художественным стилем». С другой стороны, если вы фотографируете на заказ, освещение должно быть идеальным

Возможно, клиент и не сможет объяснить почему отсутствие бликов делает глаза модели безжизненными, но он больше не воспользуется вашими услугами.

Знайте своих клиентов и снимайте соответствующим образом. Моя философия – сохранять свет как можно более чистым и задавать себе такие вопросы, как «создаст ли дополнительная лампа интерес?» или «может, этот блик будет отвлекать?» Помните об этом, когда работаете со светом и все будет отлично.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
