Управление светодиодной лентой с помощью Алисы
Но какая современная система умного дома не поддерживает работу с голосовым помощником? Правильно, ни одного. Вот тут-то Туя из Арлайта и вмешивается с помощью Алисы. А это значит, что если у вас есть Yandex Station, вы можете управлять своей умной светодиодной лентой с помощью голосовых команд. Это избавит вас от необходимости искать свой смартфон, запускать приложение и искать в нем нужные настройки.
Подключение к Яндекс Станции
Чтобы добавить умный светильник от Arlight, нужно открыть приложение Яндекс и перейти в раздел «Устройства»
Затем нажмите на «Плюс» и выберите «Другое».
В предложенном списке выберите «Туя Смарт», а затем «Привязать к Яндекс
Войдите в свою учетную запись и дайте разрешение на подключение к Яндекс Станции.
Затем нажмите «Обновить список устройств».
Здесь вы найдете два устройства — диммер и реле. Нажмите «Далее».
Выберите для обоих помещение, в котором они будут находиться. Здесь лучше не ошибиться, потому что команда «Алиса, выключи свет в спальне» выключит именно те светильники, которые связаны с этой комнатой.
И, наконец, мы называем реле и диммер. Реле в данном случае не имеет значения, поскольку все дальнейшие настройки будут осуществляться через диммер. Я назвал его «Ночной свет».
В результате в списке появятся два новых устройства.
Управление через колонку Яндекс Станция со смартфона
Чтобы управлять освещением, введите «Ночное освещение».
С главного экрана, используя большую кнопку питания, мы можем включать и выключать панель.
Также имеется шкала для изменения яркости света.
И отдельное меню для выбора тонов, от теплого до холодного белого.
Команды для Алисы
Вкладка «Голосовые команды» содержит список фраз, которые будут распознаваться Алисой в отношении системы Arlight. Вы можете задать точное значение яркости в процентах и даже запрограммировать отложенное выключение света.
Аналогичным образом, вы можете объединить любую из более чем 1 000 моделей светильников Arlight с мобильным приложением или смарт-динамиком, чтобы создать полноценное интеллектуальное освещение дома, патио и сада, управляемое с помощью смартфона или голосового помощника.
Управление лентой Arlight с телефона через мобильное приложение
После этих шагов мы получим полностью функционирующую систему с беспроводным управлением освещением в комнате. Но это лишь 33% всех функций «умного дома» Arlight. В конце концов, полосой можно управлять дистанционно с телефона. Вам необходимо загрузить мобильное приложение «Intelligent Arlight», которое доступно как для Android, так и для iPhone.
Регистрация
После завершения установки и запуска приложения вам будет предложено принять политику конфиденциальности
И создайте учетную запись на сайте. Для этого введите свой адрес электронной почты.
Введите код подтверждения, отправленный на вашу электронную почту.
Затем установите пароль для аутентификации
Добавление светильника
Теперь нажмите на кнопку «Добавить устройство».
Выберите «Автосканирование» в верхнем меню.
Приложение попросит вас ввести фактические данные сети WiFi для подключения к маршрутизатору. Поддерживается только диапазон 2,4 ГГц, поэтому вы должны иметь работающую сеть на этой частоте.
После этого начнется сканирование. Однако нам нужно еще 3 раза включить и выключить вилку из розетки, от которой питается комплект — это приведет к миганию ленты. Это означает, что система вошла в режим сопряжения, и нам остается только ждать, когда смартфон обнаружит ее.
После автоматического определения на смартфоне появятся 2 устройства — реле и диммер (микс).
Управление светом
Активация и деактивация полосы осуществляется через меню диммера.
Здесь вы можете установить таймер
Или установите желаемую яркость и выберите цветовую температуру (оттенок белого света).
Кроме того, с помощью приложения «Intelligent Arlight» можно создавать сложные сценарии работы как для отдельных ламп, так и для целых наборов различных модулей. Например, днем выключать все освещение, вечером — основной свет, а ночью — только аварийное освещение.
Особенности строения и принцип работы такой подсветки
Светодиодная лента сегодня практически повсеместно применяется в качестве разнообразных подсветок, особенно в домашних условиях. Ее можно встретить в бассейнах, сауне, а также в любом домашнем помещении. Причем все чаще ее стали использовать для подсветки телевизора и компьютера.
Светодиодная подсветка компьютера
Такой популярностью такого рода светодиодная продукция пользуется по следующим причинам:
- гибкость основания, что позволяет придать ленте любую форму;
- возможность прикрепить на любую поверхность, даже на заднюю часть компьютера и телевизора;
создание качественного светового потока;
длительный период службы;
можно отрезать или наращивать изделие сколько угодно;
экономное потребление электроэнергии, что очень важно при создании подсветки.
Но здесь есть некоторые нюансы, которые следует учитывать в ситуации, когда led будет монтироваться и подключаться к компьютеру. Все светодиодная продукция является низковольтной. Это означает, что для питания ей нужно 12 или 24 вольт. Как известно, в домах и квартирах имеется сеть питания на 220 вольт. Поэтому любая светодиодная лента всегда будет подключаться к такой сети только через блок питания.
Блок питания для led
Такое led-изделие функционирует по принципу печатной платы. На ее прорезиненную основу впаяны светодиоды, которые подключены друг к другу последовательно. Схема работы данной продукции всегда включает блок питания, который подбирается в зависимости от потребляемой мощности лентой.
Подключить к компьютеру можно как одноцветные, так и многоцветные изделия. Но во втором случае вам понадобиться не только блок питания, но и еще RGB контроллер. Его также следует подключить к ленте, чтобы получить возможность контроля за цветовым свечением светодиодного изделия. Схема его подключения имеет следующий вид.
Схема подключения ленты к контроллеру
Данный прибор позволит скоординировать работу трех светодиодов, установленных в ленту. Здесь каждый диод, в отличии от монохромных изделий, имеет свой цвет:
- красный;
- синий;
- зеленый.
Принцип работы многоцветных лент основан на смешении свечения трех основных кристаллов и получения различных цветовых гамм оттенков света.
Это интересно: Подключение проходного выключателя с 2х или 3х мест — изучайте с нами
Набор беспроводного света Arlight
Я собираюсь показать простейший сценарий использования комплекта Tuya для управления светодиодной лентой с переменной цветовой температурой и любым источником света 230 В, подключенным через релейный модуль. Она состоит из:
Плата привода переключения
Релейный модуль
Диммер с блоком питания
Устройство 230 В, которое необходимо подключить к реле: это может быть бытовой прибор, а также осветительный прибор, например, в нашем случае RGB-диод, светодиод или MIX-лента.
Для начала давайте рассмотрим эти аксессуары по отдельности.
Панель выключателей
Настенная панель с двумя кнопками, которые отвечают за включение и выключение светильника. А также для изменения режима работы, если он есть у источника света.
Для его установки и подключения не требуется проводка. Он работает в сочетании с другими модулями RF433MHz и питается от встроенного кинетического источника энергии, то есть при нажатии клавиши вырабатывается энергия для работы панели.
Поскольку внешний источник питания не требуется, панель может быть установлена на любой поверхности, вплоть до стеклянной столешницы перед вашим любимым креслом. Вам даже не придется делать отверстия в стене, так как в комплект входит двусторонняя клейкая лента.
Диммер (блок питания для диодной ленты)
Диммер — это модуль, который на практике реализует смену режимов светодиодной ленты по команде выключателя, смартфона или голосового помощника (через беспроводное соединение).
Диммер подключается к блоку питания, который преобразует входной ток 230 В в 24 В для светодиодных лент.
Реле (wifi контроллер)
Беспроводное реле, разрывающее цепь и обеспечивающее беспроводное управление включением/выключением.
Максимальная мощность контроллера составляет 1100 Вт, это следует учитывать при выборе устройства, которое вы хотите к нему подключить.
Светодиодная MIX-лента Arlight
Лента LED MIX используется для декоративного интерьерного освещения, а также для общего освещения. Он позволяет выбрать желаемый оттенок белого света в широком диапазоне от теплого (2800K) до холодного (6500K), позволяя создавать освещение под любое настроение. Теплый — для вечернего уюта, прохладный — для утреннего пробуждения.
Свойства и принцип работы светодиодной ленты
Светодиодная лента часто применяется благодаря таким достоинствам:
- отличное свечение;
- длительный срок службы;
- экономичность в электропотреблении;
- гибкость, возможность устанавливать в любые конструкции;
- легкость монтажа на любую плоскость благодаря приклеивающейся поверхности;
- возможность регулировать длину ленты (отрезать и наращивать, сколько нужно).
Следует учитывать, что светодиодная лента – низковольтное оборудование, то есть для ее питания требуется напряжение 12 или 24 В (вольт). В домашней электрической сети напряжение составляет 220 В 50 Гц, поэтому данный осветительный элемент будет подключаться строго через блок питания, подобранный в зависимости от мощности потребления ленты. Существуют также led-светильники под напряжение 220 В, их подключают непосредственно к розетке, но для освещения компьютера они не подходят. Оптимальный вариант для ПК подсветки – это 12 В.
К ПК можно подсоединить любую ленту, но прежде чем купить ее в магазине, следует определиться с несколькими характеристиками для дальнейшего эффективного использования:
- плотность диодных кристаллов;
- моно или трехцветное свечение;
- длина;
- класс водозащищенности;
От плотности диодов зависит общая мощность осветительного прибора и выбор блока питания. Существуют ленты плотностью 30, 60 и 120 светодиодов на один метр. Длина обычной катушки составляет 5 метров, для подсветки одного ПК ее хватит. Для домашнего использования достаточно низкого класса влагозащищенности 20IP.
Преобразователь напряжения 5В → 12В
При использовании специализированного ШИМ-контроллера, к примеру LM2577, потребуется минимальное количество элементов. Стоимость его невысока, а собранное устройство начинает работать сразу, без дополнительной настройки.
Схема преобразователя:
Простейший преобразователь напряжения 5 – 12В
Что необходимо иметь:
- Микросхема ШИМ-контроллера LM2577;
- несколько радиоэлементов согласно принципиальной схемы;
- разборный USB разъем;
- соединительные провода.
Данная схема является универсальной и позволяет получить на выходе напряжение в широком диапазоне. За уровень напряжения отвечают резисторы R1 и R2:
Uвых = 1.23 * (1 + R1 / R2)
Несколько подробнее об элементной базе и работе схемы. Схема представляет собой широтно-импульсный преобразователь в стандартном включении микросхемы так, как показано в технической документации. Электролитические конденсаторы на входе и выходе питания предназначены для сглаживания пульсаций постоянного напряжения. Их емкость не критична. Главное, чтобы она была не меньше указанной на схеме. Рабочее напряжение электролитических конденсаторов должно быть больше максимально используемого, то есть, в нашем случае не менее 20В.
Резистор и конденсатор, подключенные к выводу 1 микросхемы являются частотозадающей цепью. Здесь номиналы должны быть соблюдены строго.
То же самое относится к индуктивности между выводами 4 и 5. Значение индуктивности катушки должно составлять 100 мкГн. Не больше и не меньше.
Специфические требования предъявляются к диоду. В данной схеме используется высокочастотный диод Шоттки. Диоды такого типа обладают высоким быстродействием, а самое главное, низким падением напряжения на переходе. Применяя обычный высокочастотный выпрямительный диод, получим сильные просадки выходного напряжения при изменении тока потребления нагрузки. Марка диода может быть любой, поскольку в данной схеме используется низкие значения напряжения и тока. Главное условие – использование диода Шоттки.
Разборный USB штекер
Для начала распайка USB разъема. В гнезде имеется четыре контакта. Два крайних это те, которые нам нужны. Чтобы не путаться с расположением лицевой и тыльной стороны, проще определить полярность любым вольтметром, воткнув штекер в любое свободное гнездо. Пометьте чем-нибудь плюсовой вывод.
Схема собирается на печатной плате из фольгированного стеклотекстолита. Собранный преобразователь выглядит следующим образом:
Преобразователь в сборе
Как видно, светодиодную ленту подключить через USB самому не так уж трудно. Самое главное при подключении светодиодной ленты USB, это правильно выполнить монтаж радиоэлементов.

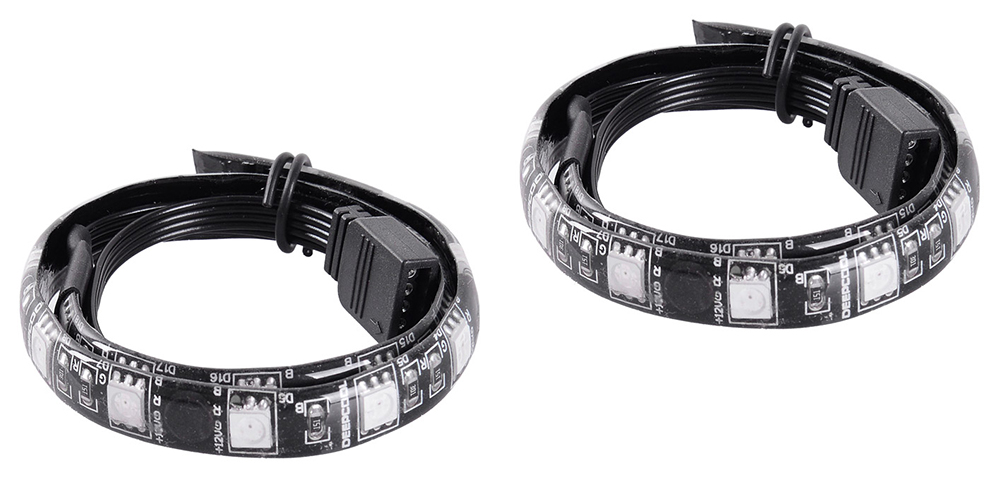

Лучший базовый комплект светодиодов
При цене в 1200 рублей является одним из самых доступных комплектов многоцветной подсветки. Он включает в себя две светодиодные ленты длиной 30 см и с 18 диодами на каждой. Данное решение больше подходит для применения в корпусах формата Midi-Tower, которые позволяют расположить одну ленту сверху и одну ленту снизу внутри корпуса. Крепятся ленты на магниты, что очень удобно, а штекер подключается в соответствующий разъем материнской платы.
Для управления подсветкой используется беспроводной ПДУ, который позволяет управлять подсветкой. Отметим, что подсвечиваться может только вся лента, а не каждый светодиод по отдельности. Таким образом каждый светодиод на ленте будет светиться одним и тем же цветом одновременно. Пульт позволяет контролировать яркость и задавать скорость смены оттенков на LED-ленте, создавая эффект «дыхания», например. Можно выбрать 15 цветов для статичной подсветки или режим RGB-свечения.
Цена:
около 1200 рублей
Питание светодиодов от блока питания компьютера
Данный способ наиболее прост и надежен. Подключение светодиодной ленты к блоку питания компьютера можно выполнить без нарушения гарантии на БП (т.е. без вскрытия корпуса). Блоки питания современных компьютеров имеют несколько резервных разъемов. Открыв боковую крышку системного блока, можно увидеть жгут проводов, отходящих от блока питания. Разъемы выглядят следующим образом:
Выводы блока питания ПК
Наибольший интерес представляют разъемы под номерами 1 и 2. Первый служит для подключения дисковода, который давно уже не используется, а второй для подключения CD и жестких дисков.
В обоих случаях используются провода черного и желтого цвета. Черный – это минусовой вывод, а желтый включен в цепь формирования 12В.
Проще всего бокорезами отрезать необходимые провода от разъемов и подпаять к ним провода к светодиодной ленте, соблюдая полярность. Но так делайте только если уверены, что к данным разъемам не будете ничего подключать.
Чтобы не нарушать гарантии и обойтись минимальным вмешательством, можно приобрести переходник для подключения питания устройств SATA и обрезать провода уже на нем.
Мощные блоки питания современных стационарных компьютеров допускают нагрузку в цепи 12В до десятка и более ампер. Таким образом, длина ленты может быть значительной.
Следует учесть токи, которые потребляют системные устройства ПК – материнская плата, видеокарта, жесткий диск и CD-rom. Мощность блока питания и токи, которые могут потребляться в цепях питания, указаны на боковой стенке БП на его бирке. Но практически всегда в цепи питания соблюдается значительный запас по мощности.
Продаваемые светодиодные ленты, по большей части, не имеют данных о потребляемом токе. Примерно его можно определить, зная тип светодиодов и их количество на 1м ленты.
В маркировке светодиодов цифры обозначают их размеры:
- SMD3528 – 3.5х2.8 мм;
- SMD5050 – 5х5 мм.
Таким образом, если запас по току в цепи 12В составляет 4 ампера и более, то без особых последствий можно подключить 4м светодиодной ленты SMD3528 с плотностью 120 светодиодов на метр или 3м SMD5050 с плотностью 60 светодиодов.
Последний совет! Перед тем, как подключить светодиодную ленту к компьютеру, внимательно проверьте полярность подключения, отсутствие замыканий в соединительных проводах. Не страшно, если перегорит лента или ее отдельный участок из-за неправильного подключения. Хуже, когда неисправность возникнет на стороне ПК.
Схема подключения RGB ленты
Многоцветную ленту можно подключить к ПК, используя RGB контроллер. Это специализированное устройство, предназначенное для контроля свечения трех цветов диодов:
- зеленого;
- синего;
- красного.
В результате смешивания свечений трех цветов получаются различные оттенки света. Для подключения многоцветных диодов потребуется четыре провода. В паре с контроллером можно применять пульт, чтобы управлять цветопередачей на расстоянии.
Схема использует питание 12 Вольт и длину ленты до 5 метров. Для упрощения сборки схемы можно приобрести готовые разъемные коннекторы, предназначенные для ленточных светильников.
Важный момент
Независимо от того, какому из вариантов подключения будет отдано предпочтение, перед сборкой обязательно следует учитывать длину светодиодной ленты, которую можно безопасно использовать, не перегрузив источник питания.
Наибольшая нагрузка, с которой может справиться стандартный USB контроллер, составляет 5В, 500 мА (в геймерских компьютерах и ноутбуках 1А). В пересчёте на 12В это означает, что ток нагрузки не должен превышать 200 мА. Таким образом, к USB порту ПК допускается подсоединение светодиодной ленты типа SMD 3528-60 шт/м – 0,5 м, SMD 5050-60 шт/м – 0,15 м, SMD 3014-60 шт/м – 0,3 м.
Компьютерный БП обладает намного большей мощностью, которая указана в технических характеристиках на его корпусе. По выходу +12В блок питания на 250 Вт способен выдать в нагрузку 8 А, а на 650 Вт – 18 А. Поэтому к компьютеру, на котором нет «тяжёлых» видеоигр, можно смело подключать несколько метров светодиодной ленты, например, SMD 3528-60 шт/м с током потребления 0,4 А на метр.
Технические параметры дешёвых светодиодных лент могут отличаться от данных, указанных на упаковке. Поэтому в момент пробного подключения рекомендуется самостоятельно измерить ток потребления с помощью мультиметра. После окончательной сборки компьютерной подсветки, необходимо тщательно проверить всю конструкцию, убедиться в надёжности соединений и отсутствии замыканий в проводах. Только так можно избежать выхода из строя дорогостоящих деталей системного блока.

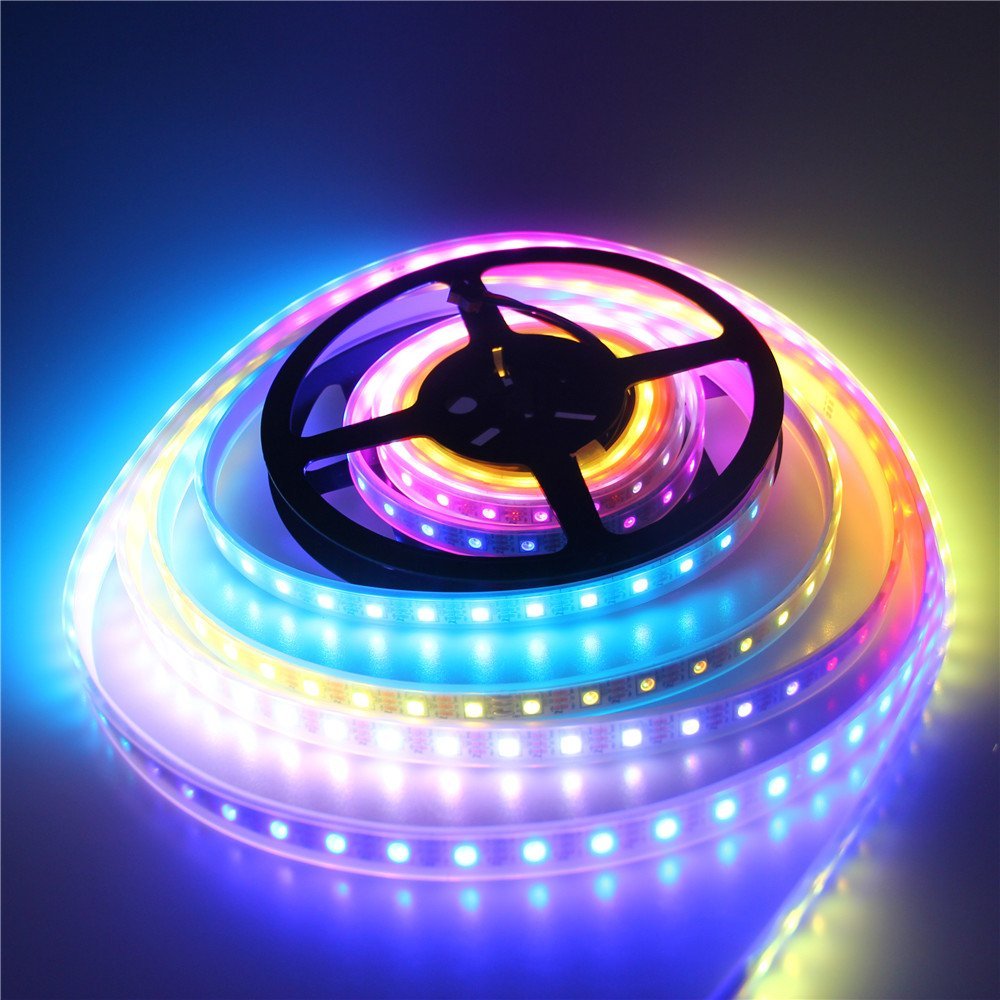

Лучший комплект светодиодной подсветки для любителей кастомизации
Сегодня на рынке подсветки есть множество светодиодных лент с пиксельной адресацией, но является наиболее удобным и эффективным решением, когда дело доходит до подсветки корпуса игрового ПК. Эта огромная светодиодная катушка с лентой длиной 500 см насчитывает 300 светодиодов, что позволяет вырезать подходящие для вашего корпуса полоски с диодами. Но, помимо самой светодиодной катушки вам придется отдельно приобретать блок питания и контроллер.
В продаже можно найти уже готовые контроллеры с сотнями запрограммированных типов свечения, и это станет самым простым вариантом для приобретения. Более продвинутые пользователи могут использовать платы Arduino или Raspberry Pi для программирования собственных световых эффектов. В нашем случае мы решили ограничиться готовым решением с дистанционным управлением. Разрезать ленту мы не стали, а просто проложили ее по внутренней части корпуса ПК.
Тем, кто решит заняться вырезанием отдельных LED-полосок, придется осуществить еще последующую самостоятельную пайку для соединения лент. Мы рекомендуем использовать 3-контактные разъемы JST, чтобы вы могли легко отсоединять полоски без необходимости разрезания и повторного паяния.
Цена:
около 1600 рублей
Светодиодная лента становится
обыденным элементом оформления квартиры, общественного или коммерческого
помещения. Придумано много способов получения интересных и оригинальных
эффектов, способных изменить привычный вид комнаты. Помимо этого, существуют и
другие, более практические возможности. К ним относится подсветка для ПК, позволяющая разгрузить
органы зрения человека и снизить его утомляемость. Рассмотрим этот вопрос
внимательнее.
Компьютер становится все более необходимым инструментом для бизнеса, общения и досуга. Люди проводят перед экраном монитора много времени, что отрицательно сказывается на их органах зрения.
Наиболее вредное воздействие возникает при работе в темном помещении. Резкий переход от ярко освещенного экрана к темному фону утомляет глаза и способен при длительном воздействии вызывать головную боль. Снизить вредное влияние можно, установив дополнительное освещение в районе монитора.

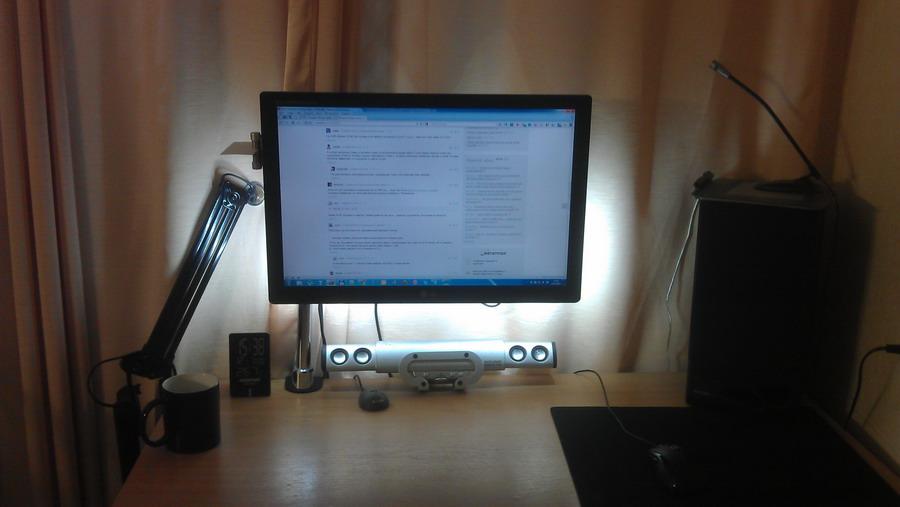

Оптимальным вариантом мягкого перехода считается установка светодиодной ленты по периметру обратной стороны монитора. Свет направлен на стену, образуя освещенное пятно вокруг экрана. Вариант позволяет сгладить резкую границу света и темноты, не отвлекает глаз от основного объекта внимания и снижает вредные последствия от длительного созерцания экрана.
Разновидности и характеристики RGB лент
В нынешнее время светодиодными лентами оснащаются все больше и больше настольных ПК. Эти устройства славятся практичностью, ассортиментом и функциональностью. Питание производится от 12В и 24В источников. Возможно подключение не напрямую к сети, а к самому компьютеру, что значительно облегчает процесс установки. Разновидности лент различают по количеству цветов или светодиодов, типу диодов, напряжению и назначению. Какие характеристики нужно учитывать при выборе электрические устройства?
- Число цветовых оттенков;
- Длина ленты для освещения персонального компьютера или рабочего стола;
- Светодиодная плотность;
- Наличие защиты от влаги и других внешних воздействий.
Для чего нужна подсветка околокомпьютерного пространства
Персональный компьютер давно стал важной частью любой квартиры или другого жилища. Люди много времени проводят за экраном монитора, и необходимо сделать это рабочее место комфортным и удобным
К тому же, отсутствие освещения возле мониторов и экранов телевизоров влечет проблемы со здоровьем, конкретно – со зрением.
Важно обеспечить подсветку экрана в ночное время суток, чтобы яркий свет от монитора не выделялся из окружающей обстановки и не утомлял зрение пользователя.
Для этой цели подойдет светодиодная лента, которая сделает комнату красивее и современнее, выделяя визуально компьютерное пространство. К тому же, можно использовать ее как новогоднее оформление или в качестве декоративной подсветки в системном блоке
Подключение к сети без блока питания
Все светодиодные светильники, изготовленные заводским методом, рассчитаны на работу от блока питания. Используя специальную схему, можно подключить их непосредственно к сети 220 В 50 Гц.
Для этого нужно произвести следующие действия:
- Разрезать ленту 5 метров на 20 частей (не менее чем через три диода).
- Подключить диодный мост для преобразования переменного тока в постоянный.
- Подключить конденсатор 5-10 мф на 300 В для устранения мерцания.
- Соединить 20 частей между собой последовательно, присоединяя минус к плюсу, а плюс – к минусу.
Заизолировав все оголенные контакты, можно включать в сеть и наслаждаться подсветкой.
Как подключить светодиодную ленту Arlight к беспроводному выключателю?
Подключение всех компонентов друг к другу не требует специальных навыков электрика и может быть выполнено любым человеком.
Возьмите обычный провод и вставьте его в евровилку для электрических розеток — такую складную модель можно найти в Leroy или OBI. Если вам не хочется возиться, вы можете просто откусить кусок провода с припаянной вилкой от любого неработающего прибора или лампы.
Снимите изоляцию с другого конца и вставьте его в гнездо «INPUT». (220 В) диммера.
Возьмите другой кусок провода с зачищенными контактами с обеих сторон и вставьте его сюда вместе с кабелем питания во входное гнездо
Обратите внимание на маркировку клемм — «N» и «L». В этом случае у нас есть дополнительное реле для включения чего угодно — от лампочки до электронагревателя (помните об ограничении в 1100 Вт).
Другой конец этой секции подключаем к клеммам реле с маркировкой «IN», не забывая соблюдать полярность
Это означает, что провод того же цвета от клеммы «N» на диммере должен быть подключен к той же клемме «N» на реле. И то же самое с буквой «L».
Далее подключите провода светодиодной ленты к источнику питания к выходу 24 В (OUTPUT). К клеммам «OUT» можно подключить любой тип нагрузки (источники света, вентиляторы, приводы, бытовые приборы и т.д.) при напряжении 230 В. Светодиодная лента имеет три провода — два черных и один красный.
Красный должен входить в гнездо «+». Два других вставляем в свободные гнезда блока питания в любом порядке.
Затем подключите нашу систему к розетке 220 В и в течение 5 секунд одновременно нажмите 3 раза обе кнопки беспроводного выключателя, чтобы соединить его с контроллером по радиоканалу.
Если все сделано правильно, одна кнопка будет использоваться для включения/выключения и изменения яркости света (диммирование), а другая — для изменения цветовой температуры.
Чтобы привязать реле, нажмите кнопку на самом реле один раз.
Затем нажмите кнопку на выключателе. Эту же кнопку теперь можно использовать для включения и выключения реле.
