Металлоискатели, они же металлодетекторы: принципы работы и схемы

Базовый принцип работы МИ

Функционирование металлодетекторов основывается на пpaктической реализации явления возникновения вихревых токов при изменении электромагнитного поля в процессе его распространения в физически неоднородной среде. По своей сути, МИ является электронным прибором, при включении которого создается направленный первичный сигнал, распространяющий в окружающей среде свое электромагнитное поле.

Принцип действия металлоискателя состоит в том, что при прохождении через предметы, обладающие токопроводящими свойствами (куски металла, минералы, элементы инженерных коммуникаций и т.п.), магнитное поле передаваемого (первичного) сигнала возбуждает на их поверхностях вихревые токи, создающие собственные поля. В результате искажаются конфигурация и параметры поля первичного сигнала, что фиксирует и обpaбатывает принимающая аппаратура МИ. Параметры отраженного сигнала информируют о присутствии металлического предмета в зоне действия металлодетектора и его особенностях. В зависимости от уровня сложности схемотехники различных моделей МИ удается определять глубину залегания обнаруженного металлического предмета и его вид (золото, ферромагнитный сплав, цветной или черный металл).

Обратите внимание! Металлы не способны сами по себе испускать электромагнитные волны, чтобы каким-то образом «выдать» свое присутствие в грунте или в толще бетона. Только облучение направленным сигналом, исходящим от МИ, сможет возбудить вторичный сигнал от металлической мишени, который нередко называют отраженным или переизлученным сигналом

На рис. ниже показана условная схема генерации магнитного поля вторичного сигнала, наглядно поясняющая, как работает металлоискатель.

Вышеизложенный принцип работы металлоискателя, требующий облучения радиоволнами исследуемой среды/объекта и расшифровку принятых отраженных сигналов, является базовым для всех современных серийных МИ. Компактный ручной металлодетектор сотрудника безопасности крупного торгового центра и арочный металлоискатель в международном аэропорту, высота рамки которого превышает 2 метра, работают по одинаковому принципу.

Виды и предназначение

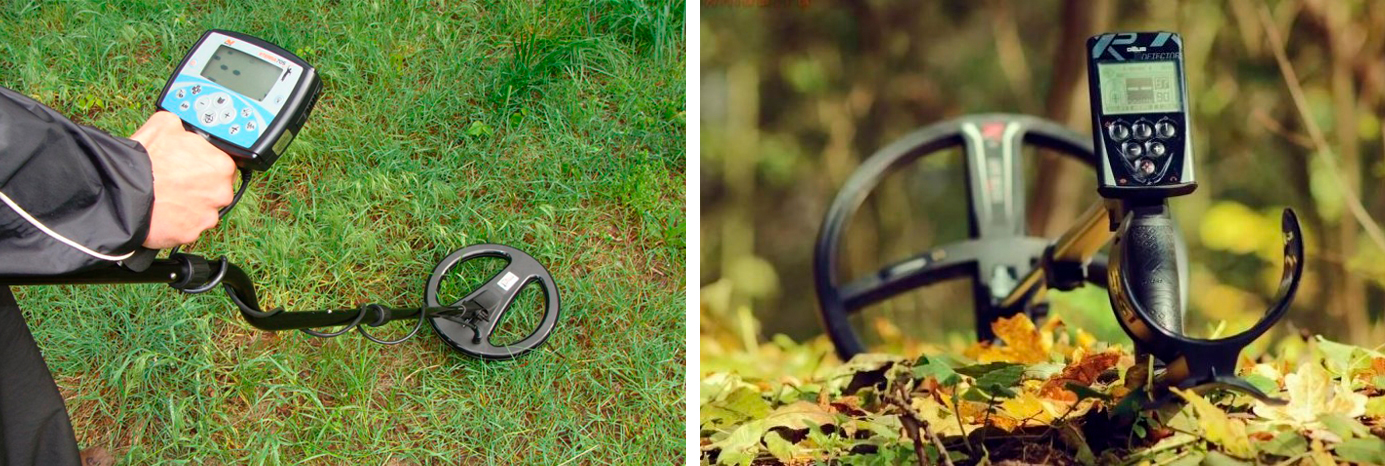

Металлоискатели довольно сильно различаются по внешнему исполнению, хотя их принцип работы остаётся одним и тем же.

Различают несколько форм-факторов металлоискателей, которые используются в разных областях человеческого знания:

  • Досмотровый. Один из самых простых видов. Именно его используют охранники в аэропортах и таможенных пунктах. Бывают стационарными в виде рамки — через такие пропускают людей по одному, а также переносными, ручными — выглядят как продолговатый предмет, удерживаемый одной рукой. Им проводят вдоль тела человека, а прибор издаёт сигнал при обнаружении металла. Такие устройства имеют малую дальность действия — она им просто не нужна — и нулевую избирательность — реагируют на любой металл вообще, будь то стальной пистолет или медная монета.
  • Пин-пойнтеры. Компактные лёгкие устройства. Предназначены для точного определения места находки после локализации его с помощью грунтового металлоискателя. Соответственно, пин-пойнтеры используются обычно в связке с более мощными, но громоздкими инструментами. Часто они оснащены фонариками для облегчения поиска в ночное время.
  • Грунтовые. Этот вид распространён больше других именно среди частных владельцев. Имеет классическую форму, позаимствованную у военных образцов: штанга с рукоятью и рамка на противоположном конце. Идя по земле и водя металлоискателем из стороны в сторону, осуществляют поиск металлических предметов под землёй. Из всех типов устройств грунтовые имеют наиболее продвинутые характеристики и возможность выбора параметров поиска.
  • Подводные. Специальная разновидность грунтовых. Выглядят сходим образом, хотя и отличаются широкими возможностями регулировки размеров. Вся электронная начинка надёжно защищена от попадания влаги. Естественно, это отражается на стоимости. С помощью можно в буквальном смысле заняться поиском затонувших сокровищ.

Часто подводный миноискатель применяют на мелководье возле пляжей для поиска утерянных туристами украшений: кулонов, цепочек и колец и серёг. На многолюдных престижных пляжах такой поиск является доходным делом.

Комплектующие и их назначение

Классический металлоискатель состоит из катушки, штанги, блока управления.

Катушка

Эта комплектующая состоит из заключенных в корпус двух видов антенн – принимающей и передающей. Чаще всего имеет вид пластиковой конструкции в форме круга или эллипса. Она соединяется с блоком управления при помощи кабеля. На конце кабеля имеется специальный разъем для возможности присоединения к блоку управления. Крепление ее на штанге выполнено через проушины при помощи винтов

Особое внимание уделяют герметичности как самой катушки, так и ее соединений с кабелем. Делается это во избежание попадания воды, грязи

Нижняя штанга

Чаще всего имеет вид пустотелой трубки, сделанной из металла, либо пластика. Она служит для крепления катушки для поиска, дает возможность регулировать угол наклона над поверхностью земли для более тщательного поиска. Также на ней есть специальное устройство для изменения высоты прибора и крепление для соединения с еще одной штангой.

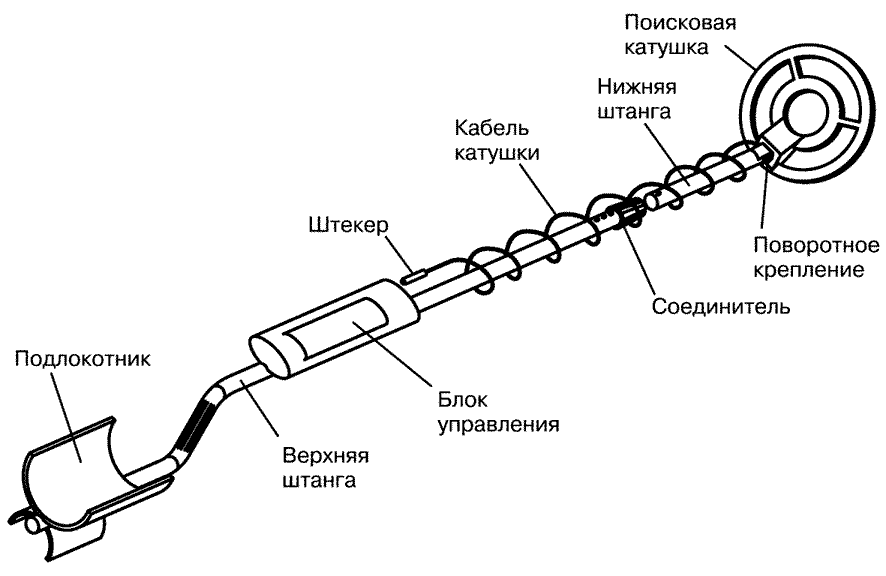

Конструкция металлоискателя

Средняя штанга

Используется для соединения с нижней штангой, на которой находится катушка, и с верхней с управляющим блоком. Некоторые виды металлоискателей предусматривают наличие двух штанг. На этом типе штанги также имеется возможность изменения высоты устройства.

Верхняя штанга

Зачастую выполняется в форме S для удобства использования прибора, но есть модели с полностью прямой штангой. На ней закреплены приборы управления, подлокотник с рукояткой.

Подлокотник

Используется для упора локтя оператора. Сделан из пластика и комплектуется липкой лентой для лучшей фиксации при длительной работе.


Разобранный металлодетектор

Управляющий блок

Обеспечивает выполнение всех функций устройства, обработку получаемых сигналов. К нему при помощи резьбового соединения подключается поисковая катушка. В профессиональных моделях в нем расположен отсек для батарей.

Рукоятка

Выполнена из материала с пористой структурой, уменьшающей скольжение рук и увеличивающей удобство захвата и удержания.

Как сделать своими руками металлоискатель «Терминатор 3» –подробная инструкция

Металлодетектор «Терминатор 3» много лет занимал ведущие места среди самодельных приспособлений. Двухтональное устройство функционирует по принципу баланса индукции.

Его отличительными чертами станут: незначительное потребление электроэнергии, металлодискриминация, опция цветных металлов, функция поиска золота и отличные показатели глубины поиска, в сравнении с полупрофессиональными промышленными изделиями.

Какие инструменты нужны для работы

Прежде чем приступить к работе, требуется приготовить такие инструменты:

  • паяльник;
  • припой, олово, канифоль;
  • пассатижи;
  • отвёртки;
  • ножовку по металлу;
  • осциллографы и прочие измерительные устройства.

Инструменты для металлоискателя ФОТО: youtube.com

Watch this video on YouTube

Как собрать схему и подобрать детали

Чтобы изготовить блок управления, требуется сделать специальную плату, где размещены все ключевые радиодетали. Схема переносится на гетинакс с фольгированным покрытием из меди и изготавливается монтажная плата так же, как и в случае с металлоискателем «Пират». Размеры схемы должны находиться в диапазоне 10,4×6,6 см, а заготовка на 1 см больше со всех сторон.

Пошаговое руководство изготовления печатной платы для металлодетектора.

  1. Берётся текстолитовая пластина с фольгированным медным покрытием. Обезжиривается химическим либо механическим методом.
  2. Наносится схема на пластинку, дорожки покрываются при помощи защитного лака, и заготовка подвергается травлению. Тонкое сверло проделывает отверстия для радиоэлементов и креплений.
  3. Размещаются детали согласно схеме, проводится распайка.
  4. Плата для металлоискателя готова.

Создание печатной платы ФОТО: youtube.com

Watch this video on YouTube

Изготовление катушки для металлоискателя своими руками

Это наиболее восприимчивая составляющая устройства, ответственная за сканирование площади под землёй. Стадии изготовления обыкновенной катушки для металлодетектора:

  1. На фанере очерчиваются 2 окружности, которые соответствуют диаметру катушек – внутренней и внешней. Вбиваются по периметру круга гвозди. Диаметр наружной обмотки должен быть в границах 20 см. Катушку делают из 2 сложенных проводов. Они наматываются на гвозди на 30 оборотов.
  2. Обмотка перевязывается по кругу с помощью нитей. Вытаскиваются гвозди, готовая катушка покрывается лаком. Когда он просохнет, берутся изолента и фольга и обматывается окружность. Аналогично изготавливается внутренняя обмотка, которая вдвое меньше наружной (предполагает 48 оборотов проволоки).
  3. Помещаются катушки внутрь корпуса, и проводится распайка проводов, присоединяемых к панели управления.
  4. Рамка для металлодетектора готова.

Создание катушки ФОТО: youtube.com

Watch this video on YouTube

Самодельный подводный металлоискатель

Процесс изготовления, сборки и наладки металлодетектора, предназначенного для металлодетекции под водой, идентичен работам по созданию обычного МИ. Однако необходимо указать на два существенных отличия, сопровождающих изготовление подводного МИ:

  • вся аппаратура должна размещаться в герметичном корпусе, не допускающем соприкосновения деталей с влагой;
  • для сообщения из-под воды о найденной находке желательно применять специальные световые индикаторы.

Этапы изготовления своими руками подводного МИ:

  1. Выбор схемы для работы в речной и морской воде.
  2. Изготовление печатной платы.
  3. Подсоединение источника питания.
  4. Размещение готовой платы с источником питания в герметичной емкости. Мастера рекомендуют в качестве корпуса применить тубу от герметика. Светодиодные лампочки-индикаторы выводятся на внешнюю поверхность тубы. Каждый стык дополнительно герметизируется силиконовым герметиком.
  5. Изготовление штанги из тонкостенной нержавеющей трубы или обычной пластиковой водопроводной трубы. Довольно часто используют корпус удочки.
  1. Закрепление собранного блока с печатной платой на штанге.
  2. Намотка поисковой катушки. Корпус катушки – стандартная полипропиленовая труба. Намотанный провод заливается герметиком.
  3. Пайка выводов катушки к многожильному проводу.
  4. Визуальная оценка герметичности изделия. Любые щели и стыки, «не внушающие доверия» на предмет герметичности, заливаются/замазываются герметиком.
  5. Проверка герметичности в воде.

Особенности глубинных МИ

В работе глубинных МИ используется RF-технология, эффективная в высокочастотном диапазоне. Передающая и приемная катушки взаимно перпендикулярны, могут работать на нескольких частотах одновременно. К мелким мишеням глубинные приборы нечувствительны, их объекты – крупные предметы, расположенные на местности с перепадами уровней грунта.

Если обратиться к многочисленным форумам любителей металлопоиска, которыми пестрят страницы Интернета, то обращает на себя внимание высокий уровень изготовления и наладки самодельных конструкций, о которых там рассказывается. Изготовленные своими руками металлодетекторы не уступают поисковой аппаратуре заводского исполнения, хотя обходятся во много раз дешевле

На рис. ниже показан самодельный «глубинник», рамка которого выполнена из прочных полимерных трубок.

Самодельный «глубинник»

Что находят любители металлопоиска

Обычно кладоискатели что ищут, то и находят. Как говорят сами копари, «ищем по войне» или «копаем монеты». Но, разумеется, металлоискатель не читает мысли хозяина, а реагирует на любой металл под катушкой, кроме исключённого пользователем.

Итак, есть определённая прослойка пользователей, которая живёт за счёт сдачи лома. Металлоискатель для них — инструмент заработка. С советских времён в полях, на месте деревень, машинно-тракторных станций, других объектов народного хозяйства остались просто залежи чёрного металла.

Канал Metal Digger наглядно показывает, как накопать полтонны металлолома. Смотрим.

Многие любители приборного поиска целенаправленно охотятся за монетами и антиквариатом. Сначала раскапывают архивы, определяют места бывших поселений, ярмарок и рынков, а потом раскапывают грунт на их месте. Возникает резонный вопрос: законно ли пользоваться металлоискателем а потом присваивать поднятые из земли реликвии. Ответ — в нашей статье Закон О Металлоискателях 2020 в России.

Вот, например, видео канала В поисках раритетов и кладов. Целая пригоршня монетосов — «уставшие» советы и вполне бодрая империя — и копейки Николая и денежки Александра и много ещё чего интересного.

Нелишним будет прочесть эту статью и любителям «копа по войне». Им же порекомендуем свежее видео камрада Гельмут Вайссвальд.

Если вас не смущает некоторая напыщенность речи и морализаторство ведущего — канал очень информативный, на нём просто тонны видео военных раскопок.

По каждому направлению приборного поиска в интернете есть масса полезной и бесполезной информации, видео, гайдов — копай не хочу. Главное помнить о правовых аспектах.

Как собрать своими руками без использования микросхем

Это самый простой вариант сборки. Так сказать, манекенов. Вам даже не нужно ничего платить. Металлоискатель состоит из калькулятора, радиоприемника и картонной коробки или коробки для компакт-дисков. Приемник и калькулятор следует рассматривать как можно более простыми, без защиты от электромагнитных помех.

Принцип работы основан на том, что вычислитель создает радиопомехи в диапазоне АМ, а приемник их обнаруживает. Изготовление металлоискателя своими руками состоит из следующих этапов:

  1. Установите радио в самый высокий диапазон AM, но в то же время без радиостанций. Должны быть слышны только помехи.
  2. Приклейте магнитолу двусторонним скотчем тыльной стороной к клапану коробки для компакт-дисков. Приклейте калькулятор к другой ленте.
  3. Включите калькулятор. При полностью открытой дверце ресивер должен усилить звук.
  4. Плавно сложите коробку. Когда угол между приемником и калькулятором составляет около 90 °, радио останавливается.
  5. Закрепите коробку в этом положении.

Когда металл попадает в зону действия МД, вектор поля поворачивается, и приемник снова усиливает звук. В зависимости от конструкции приемника звук может усиливаться под углом 90 °. В этом случае угол между створками коробки постепенно увеличивается, в результате чего происходит ослабление тона.

Сборка печатной платы

Есть несколько вариантов разводки плат своими руками. На следующих рисунках показаны схемы подключения плат металлоискателя на двухконтурном генераторе, трансформаторе, транзисторе и микросхеме K561LE5.

Электронику, сделанную своими руками, следует поместить в пластиковый корпус, чтобы исключить помехи.

Как сделать катушку

Применяется эмалированный медный провод диаметром 0,4-0,6 мм и рамка необходимого размера. Диаметр рамки зависит от цели использования металлоискателя:

  • 14-18 см — для поиска мелких украшений;
  • до 9 см — подходит для поиска фурнитуры и профилей;
  • 22-50 см — для поиска крупных и глубоко закопанных предметов.

Также для правильной работы металлоискателя необходимо следить за индуктивностью катушки. Индуктивность можно измерить специальным прибором или рассчитать в Интернете с помощью калькулятора.

Катушкодержатель можно купить в магазине или изготовить самостоятельно. Для этого подойдет фанера или прочный пластик. Лучше использовать пластик (поликарбонат, компьютерный диск, ведро), так как он меньше всего влияет на электромагнитное поле и не впитывает влагу.

Если микросхема используется в DIP-корпусе, детали располагаются, как показано на рисунке ниже.

Конструкция и принцип работы прибора

Металлодетекторы, предлагаемые на рынке, работают на разных принципах. Многие считают, что они используют принцип импульсной эхо- или радиолокации. Их отличие от локаторов заключается в том, передаваемый и принимаемый сигналы, действуют постоянно и одновременно, ко всему прочему они работают на совпадающих частотах.

Принцип работы металлоискателя

Приборы, работающие по принципу «прием-передача», регистрируют отраженный (переизлученный) от металлического предмета сигнал. Этот сигнал появляется из-за воздействия на металлический предмет переменным магнитным полем, которое генерируют катушки металлоискателя. То есть в конструкции устройств этого типа предусмотрено наличие двух катушек, первая – передающая, вторая – приемная.

Схема металлоискателя

Приборы этого класса обладают следующими достоинства:

  • простота конструкции;
  • большие возможности для обнаружения металлических материалов.

В тоже время, металлоискатели этого класса обладают определенными недостатками:

  • металлоискатели могут быть чувствительными к составу грунта, в котором производят поиск металлических предметов.
  • технологические сложности при производстве изделия.

Другие устройства иногда называют металлоискатель на биениях. Это название пришло из далекого прошлого, точнее со времен, когда широко эксплуатировались супергетеродинных приемников. Биения – это явление, которое становится заметно при суммировании двух сигналов с близкими частотами и равными амплитудами. Биение заключается в пульсировании амплитуды просуммированного сигнала.

Частота пульсирования сигнала равняется разностью частот суммируемых сигналов. Пропуская такой сигнал через выпрямитель, его еще называют детектором, выделяют, так называемую разностную частоту.

Такая схема долго применялось, но в наши дни, ее не применяют. Их сменили синхронные детекторы, но термин остался в применении.

Металлодетектор на биении работает, используя следующий принцип – он регистрирует разность частот от двух генераторных катушек. Одна частота стабильна, вторая содержит в себе катушку индуктивности.

Устройство настраивают своими руками так, чтобы генерируемые частоты совпадали или по крайней мере были близки. Как только, в зону действия попадает металл, происходит изменение заданных параметров и частота изменяется. Разность частот может быть зарегистрирована разными способами, начиная от наушников и заканчивая цифровыми методами.

Устройства этого класса отличаются простой конструкцией датчика, слабой чувствительностью к к минеральному составу почвы.

Типовая конструкция

В состав металлоискателя входят следующие составные части:

  1. Катушка – это конструкция коробчатого типа, в ней располагают приемник и передатчик сигнала. Чаще всего катушка имеет эллиптическую форму и  для ее изготовления применяют полимеры. К ней подведен провод, соединяющий ее с блоком управления. Это провод передает сигнал от приемника к блоку управления. Передатчик формирует сигнал при обнаружении металла, который транслируется на приемник. Катушку устанавливают на нижнюю штангу.
  2. Металлическую часть, на которой фиксируется катушка и настраивается угол ее наклона, называют нижней штангой. Благодаря такому решению происходит более тщательное исследование поверхности. Существуют модели, в которых нижняя часть может регулировать высоту металлоискателя и обеспечивает телескопическое соединение со штангой, которую называют средней.
  3. Средняя штанга – это узел, расположенный между нижней и верхней штангами. На ней закрепляют приспособления, позволяющие регулировать размеры устройства. на рынке можно встретить модели, которые состоят из двух штанг.
  4. Верхняя штанга, как правило, имеет изогнутый вид. Она напоминает, букву S. Такая форма считается оптимальной для закрепления ее на руке. На ней устанавливают подлокотник, блок управления и рукояткой. Подлокотник и рукоятку изготавливают из полимерных материалов.
  5. Блок управления металлодетектором необходим для обработки получаемых от катушки данных. После того, как сигнал преобразован он направляется на наушники или другие средства индикации. Кроме того, блок управления предназначен для регулировки режима работы устройства. Провод от катушки присоединяется с помощью быстросъемного устройства.

Конструкция металлоискателя

Все устройства входящие в состав металлоискателя выполняют во влагозащищенном исполнении.

Виды конструкций и методы поиска

Для того чтобы выполнять металлоискатель своими руками, потребуется знать принципы работы металлодетекторов. В торговой сети в основном реализуются устройства, функционирующие на трех принципах:

  1. Частота биений — один из наиболее распространенных металлоискателей. Он способен искать предметы, расположенные примерно до 1 м под землей. Каждый детектор использует витую медь, намотанную по стальному кольцу. В конструкции имеется кольцо большого размера, к прикрепленное к основанию и меньшее кольцо, закрепленное чуть выше. Обе связаны с генераторами частоты и работают с разной частотой. Именно это несоответствие является фактором, который металлоискатель воспринимает и передает на динамики. Как только базовая катушка проходит над металлическим предметом, электромагнитное взаимодействие вызывает передачу частоты с последующим подачей сигнала.
  2. Низкочастотный (VLF) – один из наиболее широко используемых, поскольку имеет возможность для определения разных видов металла. У него есть 2 сферических проводных катушки, которые называют передатчиком и приемником. Передатчик используется для высвобождения магнитного поля с низкой частотой в землю, которая используется для поиска металла. Приемник, тем временем, используется для его способности улавливать магнитные сигналы от предмета, который расположен под землей. Как только появится сигнал, будет слышен звук. Кроме того, этот тип детектора имеет электрическую цепь, называемую тюнером, его целью является отправка сигналов на приемник устройства. Для поиска золота и серебра пользователи могут отфильтровывать сигналы, поступающие от стали и алюминия.
  3. Импульсная индукция (PI) – этот тип индукции импульса специально используется, чтобы просканировать почву поглубже. Металлоискатель с дискриминацией большего размера используются на контрольно-пропускных пунктах, которые нуждаются в безопасности для нахождения огнестрельного оружия. Для этой цели используется одна катушка, которая передает магнитное поле в землю. Этот тип детектора является более дорогим по сравнению с другими.

Как сделать несложный металлоискатель для поиска на пляже

В этой статье я расскажу, как собрать простой металлоискатель для поиска монет и драгоценностей на пляже. Он состоит из одной микросхемы — таймера NE555N, катушки и еще нескольких радиокомпонентов.

Для сборки металлоискателя вам потребуется:

  • микросхема таймера NE555N, в корпусе DIP;
  • резистор 47 кОм;
  • два конденсатора 2.2 мкФ, 16 В;
  • кусочек контактной макетной платы;
  • батарейка на 9 вольт, переключатель, колодка для батареи;
  • электромеханический звукоизлучатель;
  • 100 метров медного провода диметром 0.2 миллиметра;
  • немного плотного картона и клей.

Вместо электромеханического звукоизлучателя можете использовать конденсатор на 10 мкФ и любой динамик с импедансом 8 Ом, включенные последовательно.

Идея металлоискателя взята из книги «499 схем на таймере NE555». Я только добавил выключатель между батареей и микросхемой, а так же я использую электромеханический звукоизлучатель из старого электронного будильника вместо динамика.

Как сделать металлоискатель своими руками с дискриминацией металлов

Дискриминация металлов – это возможность прибора различать обнаруженный материал и осуществлять его классификацию. Дискриминация основана на разной электропроводности металлов. Самые простые способы определения типов металлов были реализованы в старых приборах и устройствах начального уровня и имели два режима – «все металлы» и «цветные». Функция дискриминации позволяет оператору реагировать на фазовый сдвиг определённой величины, сравниваемый с настроенным (эталонным) уровнем. При этом прибор не может различать цветные металлы между собой.

С таким металлоискателем лопата пригодится только тогда, когда вы найдёте именно то, что искали

О том, как сделать самодельный профессиональный металлоискатель из подручных средств, в этом видео:

Самодельный металлоискатель «Пират»: схема и подробное описание сборки

Самодельные изделия на базе металлоискателя серии «Пират» являются одними из самых популярных среди радиолюбителей. Благодаря хорошим рабочим качествам прибора, он способен «обнаруживать» объект на глубине от 200 мм (для мелких предметов) и 1500 мм (для крупных объектов).

Детали для сборки металлоискателя

Пиратский металлоискатель — это импульсный прибор. Для изготовления устройства вам потребуется приобрести:

  1. Материалы для изготовления корпуса, стержня (можно использовать пластиковую трубку), подставки и так далее.
  2. Проволока и изолента.
  3. Наушники (подходят к плееру).
  4. Транзисторы — 3 штуки: ВС557, IRF740, ВС547.
  5. Микросхемы: К157УД2 и НЭ
  6. Конденсатор керамический — 1 нФ.
  7. 2 пленочных конденсатора — 100 нФ.
  8. Электролитические конденсаторы: 10мкФ (16В) — 2шт, 2200мкФ (16В) — 1шт, 1мкФ (16В) — 2шт, 220мкФ (16В) — 1шт.
  9. Резисторы — 7 штук по 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом.
  10. 2 диода 1N148.

Схемы металлодетектора для изготовления своими руками

Классическая схема металлоискателя серии Pirate построена на микросхеме NE555. Работа устройства зависит от компаратора, выход которого подключен к ИС генератора импульсов, второй — к катушке, а выход — к громкоговорителю. В случае обнаружения металлических предметов сигнал с катушки поступает на компаратор, а затем на громкоговоритель, который предупреждает оператора о наличии искомых предметов.

Карту можно разместить в простой распределительной коробке, которую можно приобрести в магазине электроснабжения. Если такого инструмента вам мало, вы можете попробовать изготовить прибор более совершенной конструкции, чтобы помочь вам со схемой изготовления металлоискателя применительно к золоту.

Как собрать металлоискатель без использования микросхем

В этом устройстве для генерации сигналов используются транзисторы советского образца КТ-361 и КТ-315 (могут использоваться аналогичные радиодетали).

Как собрать печатную плату металлоискателя своими руками

Генератор импульсов собран на микросхеме NE555. Выбирая C1 и 2 и R2 и 3, частота регулируется. Импульсы, полученные в результате сканирования, передаются на транзистор Т1 и передают сигнал на транзистор Т2. Усиление звуковой частоты происходит на транзисторе BC547 на коллектор и подключаются наушники.

Для размещения радиодеталей используется печатная плата, которую легко изготовить своими руками. Для этого мы используем кусок фольги гетинакса, покрытый медной электроизоляционной фольгой. Переносим на него соединительные детали, размечаем точки крепления, просверливаем отверстия. Покрываем дорожки защитным лаком и после высыхания опускаем будущую доску хлорного железа для гравировки. Это необходимо для удаления незащищенных участков медной фольги.

Как сделать катушку для металлоискателя своими руками

Для основы понадобится кольцо диаметром около 200 мм (в качестве основы можно использовать обычные деревянные круги), на которое намотана проволока 0,5 мм. Для увеличения глубины обнаружения металла рама катушки должна быть от 260 до 270 мм, а количество витков должно составлять 21-22 об. Если под рукой нет ничего подходящего, можно намотать катушку на деревянную основу.

Катушка из медной проволоки на деревянной основе

Иллюстрация Описание акции
Для обертывания подготовьте доску с направляющими. Расстояние между ними равно диаметру основания, на котором вы будете устанавливать катушку.
Оберните провод по периметру крепежа на 20-30 витков. Закрепите обмотку липкой лентой в нескольких местах.
Снимите обмотку с основания и придайте ей округлую форму, при необходимости дополнительно закрепите обмотку в нескольких других местах.
Подключите схему к устройству и проверьте его работу.

Катушка из витой пары за 5 минут

Нам понадобится: 1 витая пара 5 кат 24 AVG (2,5мм), нож, паяльник, припой и мультитестер.

Иллюстрация Описание акции
Скатайте пряжу в два витка косичкой. Оставьте по 10 см с каждой стороны.
Зачистите обмотку и освободите провода для подключения.
Соединяем жилки по схеме.
Для лучшей фиксации приварите их паяльником.
Испытайте катушку так же, как и устройство с медным проводом. Обмоточные кабели необходимо припаять к многожильному проводу диаметром 0,5-0,7 мм.

Схема глубинного металлоискателя

Глубинные металлодетекторы используют для поиска металлов на больших глубинах. Но стоит отметить, что стоят они недешево и поэтому вполне возможно его собрать его своими руками. Но перед тем, как приступить к его изготовлению надо понять как работает типовая схема.

Схема глубинного металлоискателя

Схема глубинного металлоискателя не самая простая и существует несколько вариантов его исполнения. Перед его сборкой необходимо подготовить следующий набор деталей и элементов:

  • конденсаторы разного типа – пленочные, керамические и пр.;
  • резисторы разного номинала;
  • полупроводники – транзисторы и диоды.

Номинальные параметры, количество зависят от выбранной принципиальной схемы прибора. Для сборки приведенных элементов потребуется паяльник, набор инструмента (отвертка, плоскогубцы, кусачки пр.), материал для изготовления платы.

Процесс сборки глубинного металлодетектора

Процесс сборки глубинного металлодетектора выглядит примерно следующим образом. Сначала собирают блок управления, основу которого составляет печатная плата. Ее изготавливают из текстолита. Затем схему сборки переносят непосредственно на поверхность готовой платы. После того, как рисунок перенесен, плату необходимо протравить. Для этого применяют раствор, в который входят перекись водорода, соль, электролит.

После того, как выполнено травление платы, в ней необходимо выполнить отверстия для установки компонентов схемы. После того, как выполнено лужение платы. Наступает самый важный этап. Установка и пайка своими руками деталей на подготовленную плату.

Для намотки катушки своими руками применяют провод марки ПЭВ с диаметром 0,5 мм. Количество витков и диаметр катушки зависят от выбранной схемы глубинного металлоискателя.

Правила установки

Установка рамок металлодетекторов начинается со сборки устройства по инструкции. Панели располагаются согласно схеме, каждая должна стоять на своем месте относительно центрального блока. В разъемы устанавливают центральный блок. Вся конструкция скрепляется болтами, которые обязательно есть в комплекте. Шнур питания обычно подключается к одной из боковых панелей. Туда же входит и сетевой шнур. Для удобства установки в некоторых моделях в обоих панелях имеется разъем для подключения провода электропитания.

В некоторых случаях если детектор устанавливаются близко к металлическим элементам (к примеру, к железобетонной стене, где есть арматура), то в настройках выставляют определенные параметры чувствительности, ведь находящийся рядом металл может создавать помехи. Затем с помощью ключа прибор включается, активируется самодиагностика, после чего он готов к работе.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
