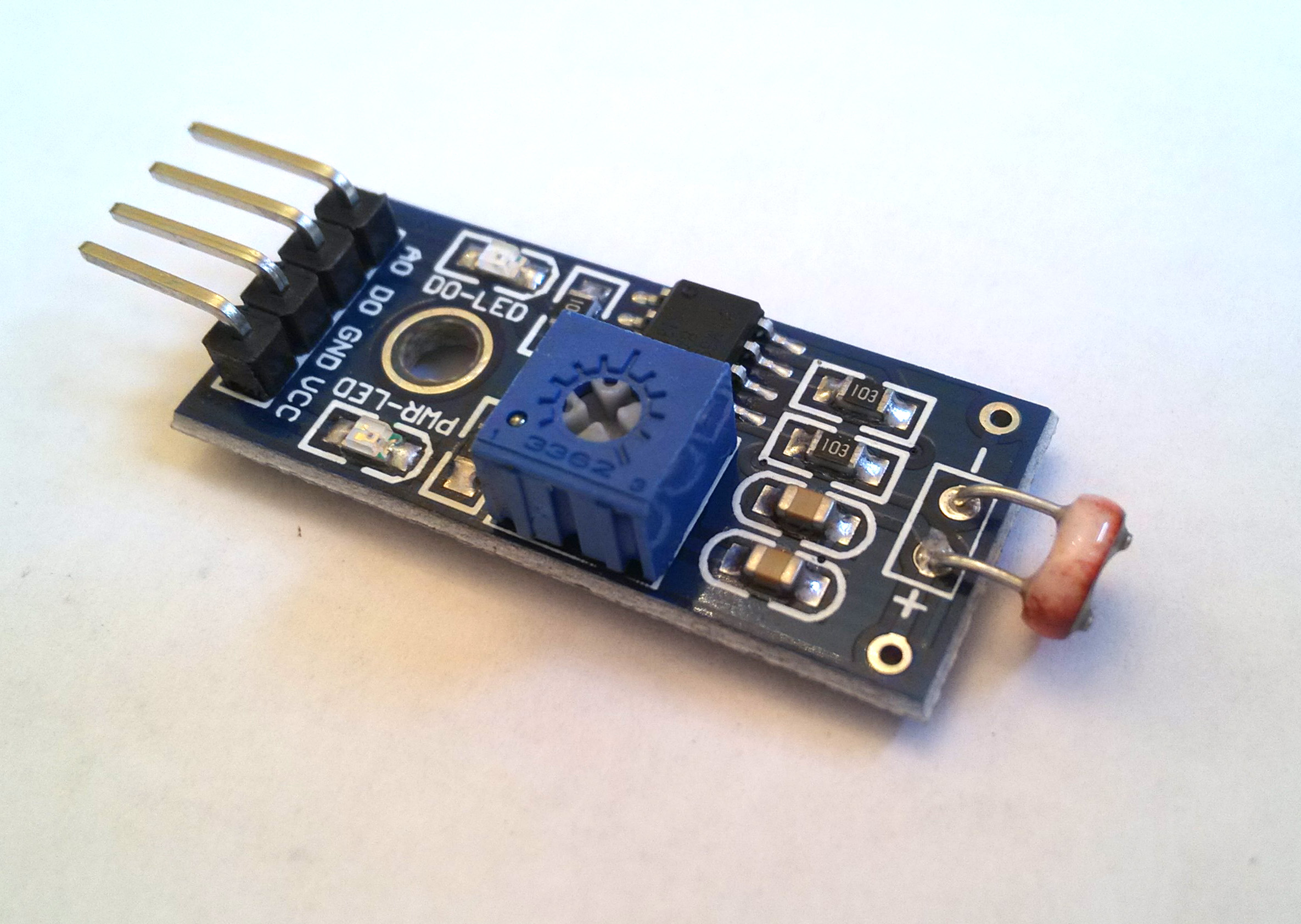

Подключение фоторезистора к ардуино и работа с датчиком освещенности

Последовательное включение светодиодов на Ардуино

Что такое Ардуиноfor

byte i;                // задаем переменную для цифровых выходов
byte LedMax = 13; // максимальное количество выходов (диодов)

void setup()
{
// задаем пины со 2 по 13, как выходы (OUTPUT)
for(i=2; i<LedMax; i++) { pinMode(i, OUTPUT); }
}

Вместо прописывания в скетче всех пинов с 2 по 13, как выходы, мы воспользовались одним циклом . Сразу отметим, что использование всех выходов на Ардуино для последовательного включения светодиодов или подключения светодиодной шкалы не рационально. На практике для этого используют сдвиговый регистр 74hc165 или, еще более простой вариант драйвер светодиодов М5450В7 для микроконтроллера Ардуино.

Подключение к блоку питания и контроллеру

Сигналы по программируемой ленте передаются от контроллера с SPI микросхемами по цифровым протоколам связи. После того, как на первый светодиод пришли 24 бита информации, данный диод переходит в режим передачи.

Все данные, которые до него доходят, транслируются на выход, то есть на следующий диод в последовательной цепочке.

Ошибка №2

Если к такой ленте напрямую подключить блок питания, работать она не будет.

В данном случае наличие контроллера обязательно.

В управляемые светодиоды нужно “загрузить” их цвета.

Кроме того, отличается и сам принцип передачи сигнала между элементами. Если присмотреться, то можно увидеть на каждой умной ленте стрелочки строго в одном направлении.

Они показывают, что управляющий сигнал будет передаваться от одного элемента к другому именно в эту сторону, а не наоборот.

Ошибка №3

Встроенные микросхемы боятся переполюсовки!

Поэтому, если вы подключаетесь не через специальные коннекторы, а методом прямой пайки, всегда проверяйте “+” и “-” (GND).

Иначе адресная светодиодная лента у вас при первом же подключении сгорит.

Пример программы

Arduino и светодиодная лента

Платы Ардуино способны управлять светодиодными конструкциями по заранее заданным программам. Их библиотеки можно скачать с официально сайта, найти в интернете или написать новый sketch (code) самому. Собрать такое устройство можно своими руками.

Вот некоторые варианты использования подобных систем:

  • Управление освещением. С помощью датчика освещения включается свет в комнате как сразу, так и с постепенным нарастанием яркости по мере захода солнца. Включение может также производиться через wi-fi, с интеграцией в систему «умный дом» или соединением по телефону.
  • Включение света на лестнице или в длинном коридоре. Очень красиво смотрится диодная подсветка каждой ступеньки в отдельность. При подключении к плате датчика движения, его срабатывание вызовет последовательное, с задержкой времени включение подсветки ступеней или коридора, а отключение этого элемента приведет к обратному процессу.
  • Цветомузыка. Подав на аналоговые входы звуковой сигнал через фильтры, на выходе получится цветомузыкальная установка.
  • Моддинг компьютера. С помощью соответствующих датчиков и программ цвет светодиодов может зависеть от температуры или загрузки процессора или оперативной памяти. Работает такое устройство по протоколу dmx 512.
  • Управление скоростью бегущих огней при помощи энкодера. Подобные установки собираются на микросхемах WS 2811, WS 2812 и WS 2812B.
  • https://lightru.pro/svetodiodnaya-lenta-arduino/
  • https://svetodiodinfo.ru/texnicheskie-momenty/upravlenie-svetodiodnoj-lentoj-arduino.html
  • https://lampaexpert.ru/svetodiodnaya-lenta/podklyuchenie-i-upravlenie-arduino

Изготовление плат и сборка устройства для плавного розжига светодиодов

Приветствую всех начинающих электронщиков и любителей радиотехники и тех, что любит что-то поделать своими руками. В данной статье я постараюсь убить сразу двух зайцев: постараюсь вам рассказать о том, как самому сделать печатную плату отличного качества, которая ничем не будет отличаться от заводского аналога, тем самым мы с вами будем делать устройство для плавного розжига и затухания светодиодов. Данное устройство можно будет использовать в автомобиле для подключения светодиодов. Например, как в этой самоделке.

Для работы нам понадобятся:
  • Транзисторы – IRF9540N и КТ503;
  • Конденсатор на 25 V 100 пФ;
  • Диод выпрямительный 1N4148;
  • Резисторы: R1 – 4.7 кОм 0,25 Вт;
  • R2 – 68 кОм 0,25 Вт;
  • R3 – 51 кОм 0,25 Вт;
  • R4 – 10 кОм 0,25 Вт.

Клеммники винтовые, 2-х и 3-х контактные, 5 мм
Текстолит односторонний и FeCl3 – хлорное железо

Ход Работы.

Первым делом нам необходимо подготовить плату. Для этого отмечаем на текстолите условные границы платы. Края платы делаем чуть больше чем рисунок дорожки. После того как отметили края границ можно начать вырезать. Вырезать можно ножницами по металлу, а если их под рукой нет, то можно попробовать вырезать с помощью канцелярского ножа.

После того как вырезали плату, ее нужно отшлифовать. Для этого наждачкой с зернистостью Р800-1000 прошкуриваем под водой плату. Далее сушим и обезжириваем поверхность 646-м растворителем. После чего прикасаться к плате не рекомендуется.

Далее скачиваем программу, что находится в конце статьи, SprintLayout и с помощью ее открываем схему платы и распечатываем ее на лазерном принтере на глянцевой бумаге

Важно, чтобы при печати в настройках принтера была выставлена высокая четкость и высокое качество изображения

Затем необходимо будет утюгом подогреть подготовленную плату и приложить на нее нашу распечатку и утюгом хорошенько проутюжить плату в течение нескольких минут.

Далее дадим плате немного остыть, после чего опустим ее на несколько минут в чашку с холодной водой. Вода позволит легко отодрать глянцевую бумагу от платы. Если глянец целиком не отодрался, то можно просто скатывать потихоньку пальцами остатки бумаги.

Затем необходимо будет проверить качество дорожек, если имеются незначительные повреждения, то можно подкрасить плохие места простым маркером.

Итак, подготовительный этап завершен. Осталось протравить плату. Для этого насаживаем нашу плату на двухсторонний скотч и приклеиваем ее на небольшой кусок пенопласта и опускаем ее в раствор хлорного железа. Чтобы ускорить процесс травления можно покачивать чашку с раствором.

После того как лишняя медь стравится необходимо будет отмыть плату в воде и с помощью растворителя очистить тонер с дорожек.

Осталось просверлить дырочки. Для нашего устройства были использованы сверла диаметром в 0.6 и 0.8 мм.

Далее необходимо облудить плату. С помощью кисточки смазываем плату флюсом и паяльников лудим дорожки. На жало насаживаем больше припоя и аккуратно проводим по дорожкам.

Важно не перегревать дорожки иначе можно их повредить

Осталось собрать наше устройство. Предварительно схему с обозначениями рекомендуется распечатать на обычной бумаге и, ориентируясь по нему расположить все элементы на плате.

После того как все припаяно, надо полностью очистить плату от флюса. Для этого тщательно протрите плату тем 646 растворителем и хорошенько промойте щеткой и с мылом и высушите.

После просушки подключаем и проверяем с помощью мультиметра работоспособность сборки. Для этого подключаем «постоянный плюс » и «минус» к питанию а вместо светодиодов подключаем мультиметр и проверяем нет ли напряжения. Если есть напряжение, то значит что флюс смут не полностью.

Как видите процесс изготовления платы не очень и сложный процесс. Данный способ изготовления платы называется ЛУТом (лазерно-утюжная технология). Как было сказано выше, данная сборка может быть использована для плавного розжига светодиодов в автомобиле (плавный розжиг панели приборов: дефлекторов, спидометра, подсветки салона, подсветки ручек), или же в любых других местах, где используются светодиода и питание в 12 вольт – даже на велосипед

Всем спасибо за внимание! С удовольствием отвечу на все Ваши вопросы!

Архив с программами и схемой – С К А Ч А Т Ь

Удачи на дорогах!!!

ОБЯЗАТЕЛЬНО !!!

Приборы, действия и свойства которых вам мало известны, особенно самоделки, подключайте через предохранители.

Серия устройств Arlight Tuya

Под данным брендом выпускается огромное количество различных осветительных приборов — это наружные бра, трековые системы, светодиодные ленты, встраиваемые профили и аксессуары к ним (диммеры, блоки питания, реле, wifi контроллеры и т.д.) Главной особенностью является поддержка всеми модулями беспроводного подключения по WiFi с реализацией управления как через отдельные выключатели, так и при помощи мобильного приложения с телефона. А также возможность работы с голосовыми ассистентами, в том числе Алисой от Яндекс.

Кроме беспроводного подключения преимуществом систем освещения Arlight является возможность их интеграции в уже готовый ремонт в квартире или доме. Для создания умного света не требуется штормить стены и прокладывать километры проводов — все работает «по воздуху».

Сколько светодиодных ламп можно использовать на плате Arduino?

Как мы упоминали ранее, из многие проекты могут быть выполнены с использованием Arduino . Однако, в зависимости от типа используемой пластины, могут выполняться разные проекты. Когда дело доходит до подключения светодиодных фонарей к пластине, вы должны знать, что вы можете подключить столько, сколько хотите .

Однако у каждого типа пластин есть определенный предел , поэтому в зависимости от этого будет определяться равномерная работа огней. Итак, если вы собираетесь делать проект, который предполагает интеграцию светильников этого типа, вы должны учитывать вместимость плиты.

Поэтому мы рекомендуем вам просмотреть:

  • Модель пластины, которая ты используешь.
  • Максимальная вместимость ou recommandée выбранной вами модели пластины.
  • Потребление каждого светодиод.

Таким образом, у вас будет ссылка на количество светодиодов, которые вы можете подключить, не влияя на производительность карту или повлиять на освещение в целом.

Место установки защитного блока

Плавное включение света в квартире достигается при правильном выборе места установки. Защиту для каждого светильника устанавливают в зависимости от его места расположения. Если имеется техническая возможность, то лучше поместить его в полость под люстрой. Достоинство устройства — его компактность. Поэтому оно устанавливается в любом доступном месте рядом с осветительным прибором.

С блоком поставляется подробная инструкция. Поэтому его можно установить самостоятельно, не прибегая к услугам электрика. Если позволяет мощность УПВЛ – возможен монтаж для группы из нескольких ламп. В этом случае лучшее место размещения — распределительная коробка. Если в защитной схеме присутствует осветительный трансформатор для понижения мощности, то блок должен находиться первым по ходу тока. Напряжение 220 В должно первым поступать на него, а далее по цепи на всю сеть освещения.

При монтаже устройства плавного включения света необходимо придерживаться строгих правил:

  1. Доступность для ремонта.
  2. Запрещено заклеивать УПВЛ обоями, закрывать гипсокартоном и заделывать штукатуркой.

Общие сведения

В статье пойдет речь о простом устройстве, которое я сконструировал для автоматического управления дополнительной светодиодной подсветкой на кухне. Поводом для разработки послужил ремонт помещения и полная замена кухонной мебели. До этого на старой кухне у меня была подсветка рабочей зоны (рабочий стол и мойка) на светодиодной ленте (светодиоды типоразмера 5050) с отдельным выключателем. После полного обновления интерьера кухни (и демонтажа светодиодной подсветки) стала резко ощущаться нехватка этого локального освещения. С креплением и размещением светодиодной ленты на новой кухне вопросов не возникло, а вот именно из-за отсутствия места для незаметной установки выключателя я и решил собрать устройство автоматического управления, не требующего каких-либо действий от пользователя (Рисунок 1).

Рисунок 1. Подсветка рабочей зоны на кухне с автоматическим управлением.

Мы рассмотрим два варианта устройства, выполняющих автоматическое управление локальным освещением рабочего стола (рабочей зоны) на кухне, но отличающихся элементной базой и дополнительным функционалом. Автоматическое управление освещением подразумевает плавное поэтапное включение и выключение подсветки на основе данных о текущей освещенности в помещении (и ее изменении) и наличии движения человека. Первый вариант устройства выполнен на Arduino Nano и после простой настройки работает полностью в автоматическом режиме (Рисунок 2). Второй вариант выполнен на Wi-Fi модуле типа NodeMCU (СнК ESP8266, ESP-12E) и, помимо выполнения основной функции, имеет дополнительные возможности онлайн контроля и управления. В последнем случае пользователь может со смартфона или из браузера включить/выключить подсветку, а также получать данные о текущем уровне освещенности и режиме работы контроллера.

Рисунок 2. Контроллер управления подсветкой рабочей зоны на кухне
(версия на Arduino Nano).

В текущих версиях программного обеспечения контроллеров реализованы два основных режима работы: ночной и дневной. Основные режимы состоят из нескольких фиксированных по времени этапов, последовательно выполняющихся в зависимости от активности, которую фиксирует датчик движения, и резкого увеличения уровня освещенности помещения. Более подробно режимы работы рассмотрим в .

В общем случае оба варианта устройства имеют одинаковую структурную схему: микроконтроллер, датчик освещенности (фоторезистор), датчик движения, схема питания, силовой транзистор для управления светодиодами или, как в моем случае, светодиодной лентой. Отличия в схемотехнике двух устройств обусловлены спецификацией СнК ESP8266 (напряжение питания 3.3 В), а также расширенным функционалом устройства на NodeMCU

Идея создания второго варианта контроллера пришла после того, как я узнал об облачном сервисе myDevices Cayenne и оценил его работу на платформе Arduino, принимая во внимание поддержку чипа ESP8266 в интегрированной среде разработки Arduino IDE

Способы соединения

Подключение светодиодной ленты к блоку питания последовательное

Потому обращаем внимание на полярность: соединяем «+» только к такому же полюсу, а «-» — к минусу

На конце ленты, которая приходит на бобине припаяны проводники. Если свечение монохромное, проводников два — «+» и «-«, у многоцветных 4, — один общий «плюсовой» (+V) и три цветных (R — красный, G — зеленый, B — синий).

Бобины в чистом виде

Но не всегда нужен 5-метровый кусок. часто требуются более короткие отрезки. Разрезают ленту по нанесенным линиям.

Линии разреза на светодиодных лентах

На фото вы видите по обе стороны от линии разреза контактные площадки. На каждой ленте они подписаны, так что запутаться при подключении довольно сложно. Чтобы было еще проще, используйте проводники разных цветов. Так будет нагляднее и вы точно не запутаетесь.

Коннекторы

Соединить светодиодную ленту можно без пайки. Для этого есть специальные коннекторы. Это специально разработанные устройства — пластиковые корпуса, которые обеспечивают должный контакт. Есть коннекторы:

  • для подключения к ленте проводников;
  • соединение двух лент. Разные типы коннекторов

Все очень просто: открывается крышка, вставляется лента или проводники с оголенными концами. Крышка закрывается. Соединение готово.

Способ очень простой, но не очень надежный. Контакт обеспечивается только давлением, и если немного крышка ослабляется, начинаются проблемы.

Пайка

Если есть хоть какие-то навыки пайки, лучше использовать этот способ. Для работы потребуется паяльник средней мощности, с тонким или заточенным жалом. Нужна канифоль или флюс, а также олово или припой.

Зачищаем от изоляции концы проводников, скручиваем их в плотный жгут. Берем разогретый паяльник, укладываем проводник на канифоль, прогреваем его. Берем на жало паяльника немного припоя, снова прогреваем провода. Жилы должны затянутся оловом — залудиться. В таком виде проводники легко паять.

Как подсоединить диодную ленту

Аналогичным образом пролудить желательно и контактные площадки: окуните паяльник в канифоль, прогрейте площадку. Следите, чтобы олово не вытекало за пределы площадок. Возьмите подготовленный проводник, уложите его на площадку, прогрейте паяльником. Олово должно расплавиться и затянуть проводник. Секунд 10-20 удерживайте проводник на месте (иногда проще держать тонкогубцами или пинцетом — проводник греется), подергайте. Он должен крепко держаться. Аналогичным образом паяем все необходимые проводники.

НА RGB лентах с 4-мя проводами следите, чтобы площадки не соединились во время пайки. Расстояние меду контактами очень маленькое, малейшие потеки могут испортить все дело. Действуйте аккуратно.

Посмотрите процесс пайки диодной ленты в видео. Вам нужно будет повторить все.

Способы реализации плавного включения

Прежде чем определиться со способами реализации плавного запуска, необходимо выяснить, как работают УВПЛ. Принцип действия приборов этого типа основывается на способности сначала понижать, а затем постепенно повышать напряжение до оптимальной величины. Устройство подключается в разрыв провода между лампой (светильником) и выключателем.

При подаче напряжения его величина повышается за счет схем плавного запуска. Они могут быть собраны на транзисторах, симисторах или тиристорах по схемам ФИР (фазоимпульсный регулятор). Скорость повышения напряжения может варьироваться в пределах нескольких секунд: многое зависит от того, по какой схеме был собран прибор. Мощность нагрузки чаще всего не превышает 1400 Вт.

Блок питания

Блок защиты выступает в роли устройства, обеспечивающего плавное включение. Применение приспособления одновременно с лампой позволяет постепенно понизить напряжение, поступающее к осветительному прибору. Вольфрамовая нить в этом случае не испытывает большой нагрузки, что позволяет продлить ее срок эксплуатации.

По мере того, как электрический ток проходит сквозь блок, напряжение падает (с 220 В до 170 В). Скорость варьируется в пределах 2-4 секунд. Использование блока защиты по назначению приводит к снижению потока света на 50-60%. Устройства Uniel Upb-200W-BL выдерживают до 220 В, поэтому необходимо подключать к ним лампочки такой же мощности.

Устройство можно устанавливать рядом с выключателями или приборами освещения.

Устройство плавного включения

Механизм действия устройства плавного включения ламп накаливания (УПВЛ) такой же, как и у защитных блоков. Прибор имеет весомое преимущество – небольшой размер, поэтому его можно устанавливать в подрозетник (за выключатель), внутри распределительной коробки и потолочной лампы (под колпак). Подключение УПВЛ должно осуществляться последовательно, начиная с соединения прибора к фазному проводнику.

Диммирование

Диммеры обладают способностью регулировать электрический ток, поэтому эти приборы часто устанавливают в жилых помещениях. Устройства меняют яркость света, который дают галогеновые, светодиодные или лампы накаливания.

Реостат или переменный резистор считают простейшим диммером. Прибор был изобретен в 1847 году Кристианом Поггендорфом. С его помощью можно регулировать силу электрического тока и напряжение. Устройство состоит из нескольких деталей:

  • проводник;
  • регулятор сопротивления.

Сопротивление меняется плавно. Чтобы уменьшить яркость света, напряжение снижают. В этом случае величины, обозначающие силу тока и сопротивление, будут высокими, что спровоцирует перегрев осветительного прибора.

К диммерам относят также автотрансформаторы. У этих приборов коэффициент полезного действия достаточно высок. Напряжение подается неискаженным, частота оптимальная – не более 50 Гц. Существенный минус автотрансформатора – большой вес. Чтобы управлять ими, человек должен приложить максимум усилий.

Электронный вариант – наиболее простой и доступный прибор, с помощью которого можно контролировать силу тока. Основная деталь компактного устройства – переключатель (ключ), которым управляют тиристорными, симисторными и транзисторными полупроводниками.

Выделяют несколько способов регулирования диммера:

  • по переднему фронту;
  • по заднему фронту.

Подающееся на лампы накаливания напряжение можно регулировать обоими способами.

Важные страницы

  • Набор GyverKIT – большой стартовый набор Arduino моей разработки, продаётся в России
  • Каталог ссылок на дешёвые Ардуины, датчики, модули и прочие железки с AliExpress у проверенных продавцов
  • Подборка библиотек для Arduino, самых интересных и полезных, официальных и не очень
  • Полная документация по языку Ардуино, все встроенные функции и макро, все доступные типы данных
  • Сборник полезных алгоритмов для написания скетчей: структура кода, таймеры, фильтры, парсинг данных
  • Видео уроки по программированию Arduino с канала “Заметки Ардуинщика” – одни из самых подробных в рунете
  • Поддержать автора за работу над уроками
  • Обратная связь – сообщить об ошибке в уроке или предложить дополнение по тексту ([email protected])

Собственноручное изготовление УПВЛ

Конечно, все подобные устройства для плавного включения ламп накаливания легко приобрести в любом магазине электротехники, но для кого-то будет интереснее и познавательнее собрать его своими руками. Это вполне возможно и не потребует огромных знаний физики и электроники. Наиболее простая схема включения УПВЛ – на основе симметричных триодных тиристоров (симисторов). Также несложны в изготовлении устройства на основе специализированной микросхемы.

Схема на основе симистора

Схема УПВЛ с применением симистора Такая схема прибора для плавного включения ламп накаливания содержит мало элементов благодаря тому, что силовым ключом в ней выступает симистор (к примеру, КУ208Г). В ней хотя и желательно, но не принципиально присутствие дросселя (в отличие от более сложной схемы на основе простого тиристора). Резистором R1 (на схеме выше) обеспечивается ограничение тока на симистор. Время накала задается цепочкой из резистора R2 и конденсатора в 500 мкФ, питание на которые идет от диода.

Когда напряжение в конденсаторе достигает уровня открытия симистора, ток проходит через него, производя запуск потребителя (источника света). Таким образом, создаются условия для постепенного розжига нити накаливания, т. е. плавное включение света. В момент отключения питания происходит медленный разряд конденсатора, в результате чего плавно выключается лампа.

На основе микросхемы

Разработанная для изготовления различных регуляторов микросхема КР1182ПМ1 как нельзя лучше подходит для сборки своими руками устройства плавного включения и выключения ламп накаливания. В случае использования такой схемы практически никаких усилий прилагать не придется, т. к. КР1182ПМ1 будет сама регулировать плавную подачу напряжения на осветительный прибор до 150 Вт. Если же мощность потребителей выше, в схему включается симистор. Неплохо подойдет для этой цели ВТА 16-600.


УПВЛ с использованием микросхемы КР1182ПМ1

Имеет смысл использование подобных устройств не только с лампочками накаливания, но и с галогенными лампами на 220 В. Допускается также подключение к электроинструменту для более плавного раскручивания ротора. А вот с лампами дневного света, как и с энергосберегающими (КЛЛ), использование УПВЛ не допускается. В их схеме подключения подобное устройство присутствует. Также не нужно устройство плавного включения и при монтаже светодиодов – потребность в нем у LED-ламп отсутствует по причине того, что нити накала в них нет, независимо от того, 24-вольтовый светильник, на 220 или 12 вольт.

Ардуино и адресная светодиодная лента

Этот проект – простой способ начать работу, но идеи, которые он охватывает, могут быть расширены для действительно эффектного освещения. С помощью всего лишь нескольких компонентов вы можете создать свой собственный восход солнца. Если у вас есть стартовый комплект с Arduino, вы можете использовать любую кнопку или датчик для запуска светодиодов при входе в комнату, например:

Теперь, когда мы рассмотрели схему с обычной светодиодной лентой, перейдем к адресным светодиодным лентам  SPI RGB лента.

Светодиодная лента Ардуино – Яркие идеи.

Эти ленты требуют меньшего количества компонентов для запуска, и есть некоторая свобода в отношении именно того, какие значения компонентов вы можете использовать. Конденсатор в этой цепи гарантирует, что светодиоды 5v получают постоянный источник питания. Резистор становится гарантом того, что сигнал данных, полученный от Arduino, не загружен всяческими помехами.

Вам понадобится:

● Светодиодная лента 5v WS2811/12/12B; Все три модели имеют встроенные микросхемы и работают одинаково.

● 1 x Arduino Uno или аналогичная совместимая плата;

● 1 x резистор 220-440 Ом;

● 1 x конденсатор microFarad 100-1000 (все, что между этими двумя значениями, отлично подойдет);

● Макет и монтажные провода;

● Блок питания 5 В.

Настройте схему, как показано на рисунке:

Обратите внимание, что конденсатор должен быть правильной ориентации. Вы можете понять, какая сторона прикрепляется к рейке земля, ища знак минуса (-) на корпусе конденсатора

На этот раз мы задействуем Arduino, используя источник питания 5 В. Это позволит устройству работать автономно

Вы можете понять, какая сторона прикрепляется к рейке земля, ища знак минуса (-) на корпусе конденсатора. На этот раз мы задействуем Arduino, используя источник питания 5 В. Это позволит устройству работать автономно.

Во-первых, убедитесь, что ваша плата может работать с 5 В, прежде чем присоединить ее к источнику питания. Почти все платы работают на 5V через USB-порт, но штыри питания на некоторых могут иногда пропускать регуляторы напряжения и превращать их в поджаренные тосты.

Кроме того, рекомендуется убедиться, что несколько отдельных источников питания не подключены к Arduino – отсоединяйте USB-кабель всякий раз, когда используете внешний источник питания.

Светодиодная лента Ардуино – Бегущий огонь или световая волна

Чтобы безопасно запрограммировать нашу плату, отсоедините линию VIN от линии электропередач. Вы подключите ее позже обратно.

Присоедините свой Arduino к компьютеру и откройте Arduino IDE. Убедитесь, что у вас правильный номер платы и порта, выбранный в меню «Сервис»> «Сервис и инструменты»> «Порт».

Мы будем использовать библиотеку FastLED для тестирования нашей установки. Вы можете добавить библиотеку, нажав на Эскиз> Включить библиотеку> Управление библиотеками и поиск FastLED. Нажмите «Установить», и библиотека будет добавлена в среду IDE.

В разделе «Файл»> «Примеры»> «FastLED» выберите эскиз DemoReel100. В этом эскизе задействованы различные эффекты, которые можно сделать с помощью светодиодных полос WS2812, и невероятно легко настроить.

Все, что вам нужно изменить, — это переменная DATA_PIN, чтобы она соответствовала значку 13 и переменной NUM_LEDS для определения количества светодиодов, находящихся в полосе, которую вы используете. В этом случае я применяю только небольшую линию из 10 светодиодов, вырезанных из более длинной полосы.

Используйте большее количество для красивейшего светового шоу!

Загрузите эскиз на свою плату, отсоедините USB-кабель и включите источник питания 5 В.

Наконец, подключите VIN Arduino к линии электропередач и наслаждайтесь представлением.

Светодиодная лента Ардуино – Безграничные возможности

Демо-эскиз демонстрирует некоторые из многих возможных комбинаций эффектов, которые могут быть достигнуты с помощью светодиодных лент. Наряду с тем, что они являются украшением интерьера, их также можно использовать для практических целей. Хорошим проектом будет создание вашей собственной атмосферы для медиацентра или рабочего места.
Хотя эти полосы определенно функциональнее, чем SMD5050, пока не списывайте со счетов стандартные 12-вольтовые светодиодные полосы. Они являются непревзойденными с точки зрения цены. Плюсом будет то, что существует огромное количество приложений для светодиодных лент.

Учиться работать со светодиодными лентами — хороший способ познакомиться с базовым программированием на Arduino, но лучший способ учиться — изменять коды. Побалуйтесь с приведенным выше кодом и посмотрите, что вы можете сделать! Если все это слишком сложно для вас, подумайте о проектах Arduino для начинающих.

Управляем освещением при помощи датчика освещенности

В этом примере наш блок управления светом будет управлять светом автоматически. Поможет ему в этом датчик освещенности, который будет передавать информацию на микроконтроллер о состоянии текущего показателя освещения. Если освещенность очень низкая, то микроконтроллер будет автоматически включать лампочку, подключенную к сети 220 вольт.  Такую систему освещения еще называют адаптивной. Для примера сборки схемы с адаптивным освещением потребуется такое оборудование и ПО:

  • Arduino UNO — одна из разновидностей плат ардуино;
  • Блок реле SRD-12VDC-SL-C;
  • Резистор на 10 кОм;
  • Фоторезистор (выступает в роли датчика освещенности);
  • Arduino IDE — программное обеспечение для загрузки микрокода в микроконтроллер Arduino;
  • Лампочка, подключаемая к сети 220 вольт.

Первым делом соберем схему с помощью этих компонентов изображенную ниже.

Теперь откроем Arduino IDE и внесем в нее такой код:
Этот код не предназначен для включения нашей лампочки. С помощью этого кода мы проверим наш датчик освещенности. Поэтому загрузим этот код в Arduino UNO и откроем «Монитор порта».

В «Мониторе порта» видно, что мы получаем значения с фоторезистора, а это значит, что он нормально функционирует. Теперь пришло время загрузить основной код для автоматического управления светом. Для этого вставьте этот код в Arduino IDE:
Принцип работы этого скетча основан на условном операторе, при котором выполняется условие «s2 < 700». Это условие означает, что при значении датчика меньше 700 лампочка будет включаться, а если значение больше 700, то лампочка отключится. Из примера видно, как легко можно создать адаптивную систему автоматического освещения.

Вывод

Рассмотренные решения являются самыми популярными и востребованными. В сети интернет, на формуах ведутся большие дискуссии по поводу простоты и малой функциональности данных схем, однако практика показала, что в быту их функционала хватает сполна. Большой плюс рассмотренных решений включения и выключения светодиодов – это простота изготовления и низкая себестоимость. Для разработки готового решения уйдет не более 3-7 часов.

Рекомендуем посмотреть:

  • Плавное включение светодиодной ленты 12 вольт

  • Плавное включение светодиодных ламп 220в
  • Сигнализатор заряда аккумуляторной батареи
  • Плавный розжиг светодиодов простая схема
  • Реле задержки времени 12в своими руками
  • На что можно приклеить светодиодную ленту

Рейтинг
( 1 оценка, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
