Какой кабель для спутниковой антенны выбрать и как его проверить перед покупкой

Основные характеристики коаксиального кабеля для спутниковой антенны

Как проводник электрического сигнала, изделие наделено техническими и физическими особенностями.

Диаметр центрального провода

Законы электротехники гласят, что переменный ток большей частью распространяется по поверхности проводника. Наименьший потенциал — около центра.

Поэтому чем толще проводящая жила, тем меньше затухание, влияющее на дальность.

Стандартный диаметр центрального провода для телевизионной антенны: 0,5-1 мм. Для «тарелки» необходим не менее 1 мм.

Центральная жила

Волновое сопротивление

Единица измерения — Омы (Ом). Для телевизионных и спутниковых антенн используется значение 75 Ом. Это входное сопротивление разъема, в который подключается кабель.

Несогласованность в цифрах приведет к уменьшению потенциала тока. При отсутствии равных сопротивлений провода, возможно подключение с различными характеристиками на незначительные расстояния. Например, в частном доме.

Принцип работы коаксиала

Основан на появлении внутри кабеля электромагнитной волны.

Диаметры центральной жилы и экрана подобраны таким образом, что потери сигнала сведены к минимуму. Оплетка не дает полю выйти за пределы провода, создавая подобие волновода.

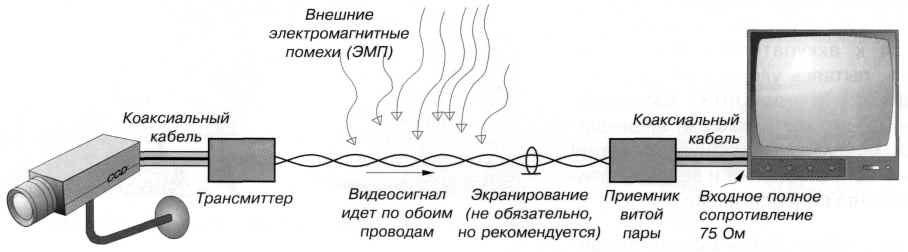

Передача видеосигнала по витой паре

Витую пару можно использовать и в качестве альтернативного способа соединения видеорегистратора и обычных (нецифровых) камер наблюдения. Этот способ обычно используют, когда необходимо проложить кабель длиной более 200 метров.

Передача видеосигнала по витой паре работает по иному принципу (симметричная видеопередача), чем в случае коаксиального кабеля. Жила “коаксиала” – единственный проводник сигнала, и единственный «приёмник» электромагнитных помех. С возрастанием длины этого кабеля растёт и количество артефактов изображения:  перемещающиеся горизонтальные и вертикальные полосы, задержки. Конструкция кабеля сопротивляется ЭМП, но при больших расстояниях получается неэффективно. В витой паре оба провода принимают одинаковые помехи, которые успешно погашаются активным приёмником сигнала. В схеме подключения используются дополнительные устройства: трансмиттер сигнала по витой паре (расположен рядом с камерой) и упомянутый выше приёмник (его расположение – рядом с видеорегистратором).

Такая передача оправдана и в случае прокладки одного кабеля к 2-4 камерам, расположенным примерно в одной стороне. Дело в том, что “пара” – не совсем пара. Кабели UTP – несколько пар проводников (обычно – 4), заключённых в единую оболочку. Провод к источникам сигнала тянется один, но внутри него достаточно «инфраструктуры», чтобы транслировать видеопоток сразу с нескольких камер. На небольших расстояниях до 30-40 метров возможна и подача по одной из четырёх пар видеосигнала, а по другой – питания.

Надёжность передачи видеосигнала по витой паре велика, даже если кабелю предстоит висеть за пределами стабильного климата помещения. Дожди и похолодания – не слишком серьёзная помеха для «заквартирных» метров UTP категории 5 или 5e (кабель уровнем ниже брать не следует даже для коротких участков, да и встретить его в продаже – нетривиальная задача).

Единственным недостатком этого типа передачи состоит в том, что помимо расходов на кабель в общую смету необходимо добавить выше упомянутый трансмиттер и приемник видеосигнала, а если какое из этих устройств выйдет из строя передача видеосигнала так же прекратиться.

Тем не менее, такой недостаток компенсируется большими расстояниями, для пассивных приемопередатчиков это до 600 метров, а для активных до 2400 метров.

Классификация

Типы коаксиальных кабелей по области применения:

• для авиации;
• для кабельного TV;
• для бытовой техники;
• для космической техники;
• для компьютерных сетей;
• для коммуникации.

Волновое сопротивление может отличаться от указанных в классификации значений, для удобства предусмотрено разделение кабелей на группы. В России предусмотрено пять классов, а в международных нормах – три. Аналоговая звукотехника часто использует проводники, которые не нормируются. В зависимости от волнового сопротивления выделяют:

• 50 Ом – кабель пользуется наибольшей популярностью, используется в радиотехнике. Он передает радиосигналы, максимальные по мощности и электрической прочности при минимальных потерях;
• 75 Ом – второй по востребованности проводник, используется в TV системах. Он характеризуется механической прочностью и невысокой стоимостью, применяется при небольшой мощности, но значительной протяженности сети. Потери его несколько выше;
• 100 Ом – используется в импульсной технике и специальных целях;
• 150 Ом – является аналогом с повышенным сопротивлением;
• 200 Ом – характеризуется самым высоким сопротивлением, предусмотрен только нормами РФ.

Классификация по диаметру изоляции разделяет коаксиальный кабель на группы:

• субминиатюрный – до 1 мм;
• миниатюрный – 1,5-2,95 мм;
• среднегабаритный – 3,7-11,5 мм;
• крупногабаритный – больше 11,5 мм.

По виду экрана провод делится на:

• из трубки, изготовленной из металла;
• сплошной;
• с луженой оплеткой;
• с двойной и многослойной оплетка, дополнительным слоем;
• с однослойной оплеткой;
• стандартный экран;
• излучающий проводник (со специально заниженной, но контролируемой степенью экранирования).

В зависимости от гибкости выделяют:

• жесткий;
• полужесткий;
• гибкий;
• особо гибкий кабель.

A.Скорость, пропускная способность и дистанция

Коаксиальный кабель и витая пара — провода из меди или на основе меди, покрытые изолирующим слоем из других материалов. Они оба могут использоваться в телевидении и телефонии, для передачи данных в виде электрических сигналов. В то время, как оптоволоконный кабель может передавать те же типы данных с более широкой пропускной способностью, быстрой скоростью и высокой частотой. Он сделан из очень тонкой и гибкой стеклянной или пластиковой трубки.

Тип кабеля	Скорость	Пропуская Способность	Дистанция
оптоволоконный кабель	10/100/1000Mbps, 10/40/100/200Gbps	До 4700MHz	До 80km
витая пара	До 10Gbps	До 4700MHz	До 100m
Коаксиальный кабель	—	750MHz (дефолт)	До 500m

Что называют коаксиальным кабелем?

В нормативном документе – ГОСТ 15845-80 «Изделия кабельные…» приведены термины, связанные с кабелями и даны их определения. Электрический кабель – одна или более токопроводящих жил, изолированных друг от друга и от внешней металлической защитной оболочки.

Коаксиальная пара – два проводника, разделенные слоем изоляции и расположенные на общей оси и разделенные слоем изоляции:

• центральная жила – по оси коаксиальной пары;
• оболочка, установленная эквидистантно, т. е. на одинаковом расстоянии вокруг центральной жилы.

Из этих определений получим: коаксиальный кабель – это электрический кабель, токопроводящие пары которого выполнены коаксиальными, т. е. расположенными на одной оси.

Это может быть не только одна коаксиальная пара, а более сложное устройство из нескольких таких пар. Например, триаксиальный кабель состоит из трех токопроводящих проводников, которые расположены на одной общей оси и промежутки, между которыми заполнены изоляцией.

«Разделанный» торец триаксиального кабеля.

Структура триаксиального кабеля справа налево:

• центральная жила;
• белый цилиндр – сплошная изоляция жилы, например, из полиэтилена;
• первый экран – оплетка из оголенных проволочек;
• трубка розового цвета – второй слой изоляции – специальный диэлектрический материал, например, фторопласт;
• второй экран, тоже токопроводящая проволочная оплетка;
• красный цилиндр – наружная изоляция из пластика, защищающая кабель от внешних воздействий.

Но такие кабели применяются не часто. Большинство же используемых коаксиальных кабелей традиционно двухпроводные – центральная жила и экранирующий металлический, металлизированный или псевдо-металлический слой, выполняющий функцию экрана. Например, он может быть выполнен в виде сетки из тонких неизолированных проволочек.

Чтобы через ячейки такой сетки не проникало излучение электромагнитного поля, они должны быть размерами меньше 1/2 или 1/4 длины волны сигнала, передаваемого по кабелю. В таком случае через «дырочки» оплетки не будет проникать электромагнитная энергия, например, полного телевизионного сигнала. А это излучение, занимающее полосу частот от герц до десятков мегагерц. Т. е. не будет утечек наружу в окружающую среду и попадания в виде помех в другие кабели или электронную аппаратуру. И не будет наведения сигналов на электромагнитное поле, распространяющееся между центральной жилой и экраном. Наводки возникают в работе слаботочной электронной аппаратуры при прохождении больших токов в силовых кабелях электропитания, проложенных рядом с ней, от искрящего электрооборудования и т. п.

Т. е. снаружи в промежуток между коаксиальными электродами – центральной жилой и экраном не будет попадать излучение внешней помехи.

Если рассматривать название «коаксиальный кабель» терминологически, т. е. по структуре слова-термина, то получим следующее: латинское слово «coaxis» можно разделить на «co» – совместный или совмещенный и «axis» – осевой или соосный. Или «совмещенный на одной оси».

Практически тот же результат получим при анализе английского слова «coaxial».

Видно, что если последний термин транслитерировать кириллицей, то и получим название «коаксиал» или коаксиальный кабель.

Что такое коаксиальный кабель?

Коаксиальный кабель состоит из центрального проводника и экрана из алюмопропиленовой пленки. Они расположены соосно, отделены друг от друга изоляционным материалом и воздушной прослойкой. Экран играет роль внешнего проводника. Кабель покрыт оболочкой из стойкого к УФ полиэтилена черного цвета. Применяется для передачи высокочастотного сигнала в компьютерных сетях, кабельном телевидении, различных отраслях электроники, системах видеонаблюдения. Принцип работы коаксиального кабеля связи основан на идеальном совпадении осей внешнего и внутреннего проводников. Оболочка должна точно обжимать всю конструкцию и удерживать проводники в правильном положении. В этом случае электромагнитное поле удерживается в воздушной прослойке и не выходит наружу. Сигнал передается по основному проводнику. В реальности добиться точной геометрии не удается, поэтому происходит выход энергии наружу и влияние внешних электромагнитных помех. Для увеличения помехозащищенности активно применяют двойное экранирование. Монтажное соединение кабеля и подключение его к устройствам происходит с помощью специальных дополнительных элементов.

Коаксиальный кабель имеет немало видов. В том числе толстый Ethernet (Thicknet), как и тонкий Ethernet (Thinnet).

Тонкий Ethernet имеет диаметр примерно 6 миллиметров. Высокая гибкость дает ему возможность быть проложенным практически в любых местах. Толстый Ethernet имеет диаметр примерно 12 миллиметров и более толстый центральный проводник. Плохо гнется и стоит дорого.

Коаксиальные кабели используют систему RG, чтобы различать различные виды кабелей. RG выступает за устаревший военный термин «Радио гид». Эти числа используются, чтобы отличить один кабель от другого, но они назначаются случайным образом и не несут никакого конкретного смысла.

Кабель RG-6 и RG-59 являются двумя из наиболее распространенных разновидностей коаксиальных кабелей, т. е. кабелей, которые проводят электричество для передачи сигналов радио частот, компьютерных сетей и кабельного телевидения. Оба типа отличаются по своей конструкции, использованию и спектру возможностей. Сейчас мы рассмотрим, как можно отличить кабель RG-6 и RG-59.

Типы Коаксиального Кабеля	Описание
RG59	Это стандартный коаксиальный кабель. Он тоньше, с более тонким экранирующим слоем, подходит для сетей кабельного телевидения и коротких дистанций.
RG6	Это коаксиальный кабель большего диаметра, с более толстым изоляционным слоем и лучшим экранированием. Он больше подходит для передачи цифровых видеосигналов и спутникового телевидения.

Комбинированный кабель для систем видеонаблюдения

В видеонаблюдении часто используется специально предназначенный для этой задачи коаксиальный кабель КВК. Эта аббревиатура расшифровывается как «кабель для видеонаблюдения комбинированный». Фактически это два кабеля под одной оболочкой: сигнальный для передачи видео и двухжильный для электропитания телекамер. Расстояния свыше 100 метров (актуально для напряжения питания 12 – 14 В) не позволяют успешно применять комбинированные кабели. Для столь удалённых камер требуется свой отдельный источник питания.

Если камеры и регистратор расположены в одном помещении, то имеет смысл приобретать «внутренний» КВК кабель для видеонаблюдения белого или серого цвета. Он не обладает защитой от влаги и перепада температур, зато его проще проложить внутри квартиры или офиса – он не так выделяется, как чёрный кабель для видеонаблюдения (уличный).

При протяжке «трассы» вне помещений на расстояние от 20-30 метров нужно использовать металлической трос (либо специальный кабель КВК-Пт с несущим стальным тросом внутри). Собственный вес кабеля не так мал, а зимой он способен дополнительно обрасти тяжёлыми сосульками. Несущий трос принимает на себя основную массу конструкции.

Маркировка и характеристики

Наименования моделей состоят из множества букв и цифр, но не стоит пугаться удобной технической маркировки. Разберём для примера один из вариантов названия: КВК-В 2х0.5.

Буквы в маркировке КВК обозначают тип оболочки и дополнительную функциональность кабеля:

• П – кабель видеонаблюдения уличный, устойчивый к погодным условиям;
• В – оболочка ПВХ (для прокладки внутри помещений);
• А – алюминиевая жила (менее желательна, чем медная – для неё не предусмотрено буквенное обозначение);
• Пт – наличие под оболочкой несущего троса;

ККСЭВ – другой популярный тип для систем видеонаблюдения. Его задача – передавать вместе с картинкой ещё и звук.

Цифра перед буквенной маркировкой (обычно 2 или 4) обозначает количество дополнительных изолированных проводов под оболочкой (для питания камеры и/или управление поворотным механизмом).

Десятичная дробь после «крестика» (x0.5) – поперечное сечение жил. Напряжение на выходе кабеля всегда ниже, чем на входе. Стандартный диаметр жилы коаксиального кабеля видеонаблюдения (0,5) подразумевает такие потери:

Характеристики	Напряжение	Описание
Входное напряжение	12 В	Обычное для видеонаблюдения
Диаметр жилы	0,5 мм	Стандарт
Выходное напряжение при длине кабеля:
– до 30 м	11,9 вольт	Не критично
– до 50 м	11,2 вольт	Не критично
– до 200 м	9 вольт	Потеря сигнала. На таких расстояниях необходимо внешнее питание для камер

Не вдаваясь в подробности физики, заметим, что в системах видеонаблюдения сопротивление 75 Ом принято за стандарт. Весь сигнал передается только в том случае, когда эта характеристика одинакова и у источника (камеры), и у кабеля передачи данных, и у приёмника (DVR).

Рекомендации по монтажу комбинированного кабеля

Данный тип кабелей имеет большое ограничение по дистанции. И даже если использовать, например, КВК-В-2*0,75 все равно не рекомендуется применять его на расстояниях свыше 120 метров (при напряжении 13,8 В).  Сфера применения таких кабелей это обычные офисы и магазины (небольшие), а так же квартира или загородный дом. Если все-таки необходимо большее расстояние лучше использовать простой коаксиал, а для питания камер использовать отдельные источники питания, которые установить непосредственно перед камерами. Рекомендуется не просто использовать обычные 12-вольтовые блоки питания, а специальные БРП (блок резервного питания) с аккумулятором.

Для подключения питания на камере используются специальные штекеры питания, одна из популярных моделей – DJK-11K. Это штекер питания с клеммной колодкой «под винт» для подключения 12В. Стоимость такого штекера составляет всего 40-50 рублей, при этом гарантирует простоту монтажа и надежность соединения. Для подключения микрофона применяются RCA разъемы «под винт» или пайку.

Виды коаксиальных кабелей

Провод для телевидения, в зависимости от решаемой им задачи и исполняемой функции, бывает нескольких видов. В первую очередь, классифицировать их можно в соответствии с диаметром. По такому признаку проводники бывают:

1. Тонкий коаксиальный кабель. Его диаметр должен быть не более 50 мм в сумме со всеми слоями, его протяжка между опорами осуществляется по направляющему тросу на расстояние не более 200 метров от передатчика до приемного устройства;
2. Толстый коаксиальный кабель. Общий размер в данном случае составляет до 100 мм, он бывает как одножильный, так и многожильный различной емкости. Такой провод можно прокладывать на расстояние до 650 метров, так как в нем двойная оплетка и более жесткий изолирующий слой наружной оболочки.

Тонкий провод

Перечисленные типы коаксиальных телевизионных кабелей могут производиться из одного и того же металла, но разной толщины, в зависимости от этого параметра меняются и их технические характеристики. Также в зависимости от того, какой диаметр имеет изделие, оно может использоваться в определенных условиях, например, толстый тв провод более устойчив к воздействию ультрафиолетовых лучей и влаги, поэтому чаще других используется в наружных системах видеонаблюдения или передачи других данных.

Также существуют другие разновидности провода. На основании конструкции и внутренних составляющих телевизионный кабель бывает двух типов:

1. Простой, когда по центру проходит одна жила, сделанная из цельной или плетеной проволоки, далее вспененная ПВХ изоляция, внешний проводник с экранирующей фольгой и внешняя оболочка. Это наиболее часто встречающаяся конфигурация проводника, которая используется для организации кабельного или цифрового телевидения в быту;

Комбинированный провод

1. Комбинированный тв провод может иметь тот же диаметр, что и в первом случае, но строение немного отличается. В его состав, помимо основных элементов, входят несущий трос для создания жесткости конструкции и несколько дополнительных проводников для передачи слаботочного электричества от блока питания на потребителя. Чаще всего подобные линии можно встретить при организации видеонаблюдения, когда в один комбинированный провод включены и питающие жилы для внешней камеры, и обычный проводник для передачи цифрового или аналогового сигнала на записывающее устройство.

Важно! Такое изделие должно подключаться к блоку питания с номиналом не более 12 Вольт, в противном случае несущие жилы могут не выдержать высокой нагрузки и при нагревании расплавят изоляционную оболочку, после чего изделие полностью выйдет из строя. Бывали случаи, когда подобное короткое замыкание приводило к возникновению пожара или другой аварийной ситуации, опасной для жизни. Указанные классификации не единственные, но наиболее распространённые, поэтому их необходимо использовать во время выбора изделия для решения той или иной задачи

Указанные классификации не единственные, но наиболее распространённые, поэтому их необходимо использовать во время выбора изделия для решения той или иной задачи.

Характеристики коаксиального кабеля

Независимо от разновидности, все кабели этого типа, обладают общими техническими характеристиками. Одной из основных считается волновое сопротивление коаксиального кабеля, определяющее качество проводника и передаваемого конечного сигнала. На данный параметр полностью влияет материал проводника и его свойства – диэлектрическая проницаемость, емкость, индуктивность и удельное сопротивление. От материала проводника зависит и погонное ослабление на различных частотах. Уровень сигнала понижается в зависимости от увеличения или уменьшения расстояния передачи.

Существуют такие понятия, как погонная емкость и индуктивность. В первом случае кабель характеризуется способностью к накоплению заряда, а во втором – способностью к созданию магнитного поля. Другие характеристики – диаметр центральной жилы, внутренний диаметр экрана, внешний диаметр оболочки и другие – используются в расчетах перед монтажом, для того чтобы правильно определить место установки, гарантирующее корректную работу всего кабеля.

Правила разделки разъемов

• Для разделки разъемов никогда не пользуйтесь подручным инструментом – вы легко можете повредить центральную жилу и экран кабеля. Пользуйтесь специальным инструментом для снятия изоляции с кабеля и опрессовки, показанным на рис. 7 и 8.
• Подбирайте кабельные разъемы, соответствующие выбранному типу кабеля. Если кабель окажется толще диаметра в хвостовике разъема, его не удастся собрать, а если тоньше – первый же случайный рывок выдернет кабель из разъема.
• При разделке не прилагайте больших физических усилий. Если разъем не собирается, значит, вы делаете что-то не так.

Рис. 10 Инструмент для снятия изоляции

Рис. 11 Инструмент для опрессовки

Плюсы и минусы коаксиального кабеля

Этот вид оснащения характеризуется своими преимуществами и недостатками. К плюсам оборудования относится:

1. Применяется коаксиальный кабель для звука – передачи речи, сигналов видео, телевидения, радио.
2. Оснащение характеризуется простотой монтажа.
3. Его использование обеспечивает высокую скорость передачи данных.
4. Его можно применять для создания коммуникаций на больших расстояниях.
5. Обладает коаксиальный кабель и высоким уровнем защиты данных – к нему невозможно незаметно подключиться для их считывания.
6. Оснащение обладает низким показателем затухания.
7. Оборудование имеет высокие пропускные способности.
8. Оно стабильно работает в широких областях частот.

Коаксиальный кабель телевизионный и применяемый для других сфер, обладает некоторыми недостатками:

1. Оборудование является дорогостоящим.
2. Оно имеет не самый высокий уровень стойкости к повреждениям.
3. Если кабель толстый, он может быть сложным в монтаже.
4. Полоса пропускания этого оборудования ниже, чем у оптоволоконного.

Что лучше коаксиальный или оптический кабель?

Какой вариант использовать, зависит от ряда критериев. Оптический кабель состоит из оптоволокон, способных передавать сигналы на длинные расстояния. Чтобы понять, какой из них оптимален в использовании, нужно сравнить их по некоторым параметрам:

1. Полоса пропускания . У оптоволокна она выше до 40 Гбит/с. Коаксиальный кабель имеет показатель до 10 Гбит/с, поэтому первым обеспечивается более высокая скорость передачи данных.
2. Установка . Оптоволоконный кабель имеет меньший вес и размер по сравнению с коаксиальным вариантом, поэтому его монтаж осуществляется проще.
3. Расстояние передачи данных . По этому параметру выигрывает оптоволокно (до 5 км без повторителей), тогда как у коаксиального кабеля она составляет до 2,4 км. В некоторых случаях показатель последнего существенной роли не играет, например, если используется коаксиальный кабель для видеонаблюдения.
4. Помехи . На оптоволокно они влияния не оказывают, а второй вариант их воздействию в небольшой степени поддается.
5. Электроизоляция . Оптоволоконный кабель обладает полной гальванической развязкой концов, поэтому он неуязвим перед перепадами напряжения. Второй вариант характеризуется наличием соединения между концами, поэтому является восприимчивым к электромагнитным помехам.

Методика подключения

Подобрав подходящий коаксиал, нужно удостовериться, что в имеющемся оборудовании есть специальный разъем. Чаще всего имеются F- коннекторы, реже N- разновидности.

Крепежи бывают в виде обжимных пробок или винтовых заглушек. Наиболее простым считается способ подключения посредством штекера (углового или прямого). Пошаговое выполнение:

Ножом разрезать наружную прослойку на длину 15 мм и снять ее. Обернуть фольгой экран-проводник. С сердцевины снять изоляцию и намотать ее на штекер.
Торчащую основную жилу обрезать до требуемой длины.
Обжимную окружность накрутить на край, изоляционный слой срезать на длину 6 мм и снять его.
Очищенный сегмент избавить от пластов медной трубки

Следует делать эти манипуляции с осторожностью, чтобы не повредить элемент и не испортить передачу сигнала.
Надевать и сдвигать вилку по длине, пока внутренние волокна не появятся из середины.
Разъем вставить в край провода и зафиксировать обжимным кольцом.
Торчащие проводки срезать.

Коаксиальный кабель – это один из важных компонентов антенных установок. Данный фактор часто упускают и недооценивают, покупая токопроводящий кабель для аналогового, спутникового или цифрового вещания.

Нашли ошибку? Выделите ее и нажмите ctrl+enter

100

Как устроен коаксиальный кабель

Наружный слой представляет собой полимерную защитную оболочку. Она защищает кабель от влаги, грязи, механических воздействий. Под полимерной оболочкой находится наружный проводник из медной оплетки. Он выполняет функцию экрана: защищает внутренний проводник от электромагнитных помех, а также препятствует утечке сигнала.

Наружный проводник может быть двойным. Например, под медной оплеткой может находиться алюминиевая фольга.

Под внешним экраном расположен внутренний изоляционный слой. Он выполнен из полимерных диэлектриков, например фторопласта. Внутренняя изоляция обеспечивает соосное расположение внутреннего и внешнего проводников. Под внутренней изоляцией находится внутренний проводник. Он бывает медным или алюминиевым.

Составные части

В состав коаксиального кабеля входят:

• 4 – оболочки, используемые в качестве изоляционного и защитного слоев. Они изготавливаются из светостабилизированного полиэтилена (ПЭ), ПВХ, витой фторопластовой ленты;
• 3 – внешний проводник (экран) изготавливается в виде оплетки, фольги с наружным покрытием из алюминия, гофротрубки, витых лент металла (меди, сплавов на основе алюминия и меди);
• 2 – изоляционный слой, представленный сплошным или полувоздушным диэлектрическим заполнением, которое обеспечивает соосность наружного и внутреннего проводника. Он может быть изготовлен из ПЭ, вспененного ПЭ, сплошного фторопласта, ленты из фторопласта, кордельно-трубчатого повива, шайбы и т.д.;
• 1 – внутренний проводник, представленный одиночным прямым или спиралевидным кабелем, многожильным проводником, трубкой из меди, сплава на ее основе, алюминиевого сплава, омедненной стали или алюминия, посеребренной меди.

Соосность сводит к минимуму потери электромагнитной энергии на излучение и обеспечивает защиту от помех. Это обусловлено сосредоточенностью обоих компонентов электромагнитного поля в пространстве между проводниками и невозможностью выхода их за пределы кабеля. В реальности такие отклонения могут происходить, поэтому показатели не является идеальными, а основная часть сигнала проводится по сердечнику.

Пример расшифровки

Коаксиальные кабели

Популярная разновидность проводников в системе безопасности – это относительно толстый кабель, обладающий центральной жилой из металла, которая окружается диэлектрическим слоем. Он дополнительно окружается при помощи оплетки из тонких переплетенных проводов из металла, а завершает конструкцию слой изоляции и экранирования. Коаксиальный кабель достаточно широко распространен в телекоммуникационной сфере, поэтому каждый его мог видеть во время подключения антенны от телевизора – именно там он чаще всего применяется.

Преимущества коаксиального кабеля

Основное преимущество коаксиального кабеля – высокий уровень прочности. Его фактически невозможно повредить из-за плотной конструкции, мало подвергается воздействию агрессивных погодных условий – его можно применять при подключении наружной камеры наблюдения. Дальность передачи сигнала достаточно хорошая, зависит от стандарта используемой системы наблюдения. Широкий уровень распространенности и универсальность дают возможность его применять в большом количестве сфер. Немаловажным преимуществом является серьезная защита от электрических помех в силу нескольких слоев материала.

Недостатки коаксиального кабеля

Если сравнивать с другими проводами, то отличается достаточно высокой стоимостью. Естественно, среди ассортимента можно купить дешевые варианты кабеля, но на качественное изображение не стоит рассчитывать. Коаксиальные кабели применяются исключительно при передаче сигнала в цифрово-аналоговых и аналоговых системах, и не подходит для использования с сетевыми устройствами.

Устройство коаксиального кабеля

В устройство коаксиального кабеля входят такие элементы, как:

• Центральный проводник. Имеет различные вариации и может быть в форме спирали, свитым в трубочку, многожильным или прямолинейным. Проводящим элементом выступает жила из меди, которая может присутствовать в единичном варианте или быть переплетенной. Переплетенный вариант, зачастую, выполнен из сплава стали. • Экран. Выполняет роль внешнего проводника и служит защитой от внешних факторов. Конструкция экрана представляет собой обертку из фольги с алюминиевым покрытием. • Изоляция. В качестве изоляционного компонента могут выступать диэлектрические наполнители сплошного или полувоздушного типа. • Оболочка. Для защиты от ультрафиолета, ее изготавливают из светоотражающего полиэтилена. В состав оболочки включают материалы, имеющие изолирующие свойства.

Коаксиальный кабель

Как выбрать кабель для видеонаблюдения?

• Материал жил. Отдавайте предпочтение кабелям, в которых проводник изготовлен из меди – они обладают низкой ценой, при этом качество передачи сигнала не хуже.
• Скорость передачи данных. Зависимо от того, установлена система видеонаблюдения в большом или небольшом помещении, должна быть разная пропускная способность. Например, для офиса нужен кабель с большой передачей данных, а для квартиры – с небольшой.
• Длина кабеля. Во время выбора нужно оставлять значительный запах, т.к. при установке реальная и расчетная цифра совпадают крайне редко.
• Тип охранного оборудования. Естественно, чем более качественное оборудование для видеонаблюдения вы покупаете, тем тщательно нужно подходит к выбору проводника. Выбирайте только продукцию известных компаний.
• Безопасность. Устанавливаемый кабель должен быть экранированным, чтобы суметь гарантировать целостность передачи сигнала, исключая шум и помехи.

Какие нужны разъемы, переходники, коннекторы для подключения видеокамер?

Структура телевизионного проводника

Знакомясь со структурными свойствами кабеля для телевизора можно заметить, что все модели предусматривают похожую систематизацию внутреннего элемента:

• Коаксиал – проводник, воздействующий на сигнальную передачу. Он произведен из медной трубки, целостного провода или жилистого материала. Качество сырья оказывает влияние на коэффициенты допустимого изгиба и сигнал.
• Диэлектрик – прослойка из пластика, играющая роль фиксатора проводника.
• Металлизированная толща представляет собой комбинацию полиэфира с медью или алюминием.
• Металлическая оплетка сделана из фольги и тонкой проволоки. Чем полнее ее переплетение, тем лучше качество кабеля и степень защиты от внешних влияний (излучений, влаги).
• Внешняя обшивка защищает все структурные компоненты электропровода.

Отличия продукции заключаются преимущественно в характеристиках используемого материала.

Решая задачу, какой телевизионный кабель лучше выбрать, надо определиться с целями. К примеру, при минимальном расстоянии сигнала не рекомендуется переплачивать за дорогостоящий кабель.

Виды коаксиальных кабелей

Провод для телевидения, в зависимости от решаемой им задачи и исполняемой функции, бывает нескольких видов. В первую очередь, классифицировать их можно в соответствии с диаметром. По такому признаку проводники бывают:

1. Тонкий коаксиальный кабель. Его диаметр должен быть не более 50 мм в сумме со всеми слоями, его протяжка между опорами осуществляется по направляющему тросу на расстояние не более 200 метров от передатчика до приемного устройства;
2. Толстый коаксиальный кабель. Общий размер в данном случае составляет до 100 мм, он бывает как одножильный, так и многожильный различной емкости. Такой провод можно прокладывать на расстояние до 650 метров, так как в нем двойная оплетка и более жесткий изолирующий слой наружной оболочки.

Перечисленные типы коаксиальных телевизионных кабелей могут производиться из одного и того же металла, но разной толщины, в зависимости от этого параметра меняются и их технические характеристики. Также в зависимости от того, какой диаметр имеет изделие, оно может использоваться в определенных условиях, например, толстый тв провод более устойчив к воздействию ультрафиолетовых лучей и влаги, поэтому чаще других используется в наружных системах видеонаблюдения или передачи других данных.

Также существуют другие разновидности провода. На основании конструкции и внутренних составляющих телевизионный кабель бывает двух типов:

1. Простой, когда по центру проходит одна жила, сделанная из цельной или плетеной проволоки, далее вспененная ПВХ изоляция, внешний проводник с экранирующей фольгой и внешняя оболочка. Это наиболее часто встречающаяся конфигурация проводника, которая используется для организации кабельного или цифрового телевидения в быту;

1. Комбинированный тв провод может иметь тот же диаметр, что и в первом случае, но строение немного отличается. В его состав, помимо основных элементов, входят несущий трос для создания жесткости конструкции и несколько дополнительных проводников для передачи слаботочного электричества от блока питания на потребителя. Чаще всего подобные линии можно встретить при организации видеонаблюдения, когда в один комбинированный провод включены и питающие жилы для внешней камеры, и обычный проводник для передачи цифрового или аналогового сигнала на записывающее устройство.

Важно! Такое изделие должно подключаться к блоку питания с номиналом не более 12 Вольт, в противном случае несущие жилы могут не выдержать высокой нагрузки и при нагревании расплавят изоляционную оболочку, после чего изделие полностью выйдет из строя. Бывали случаи, когда подобное короткое замыкание приводило к возникновению пожара или другой аварийной ситуации, опасной для жизни

Указанные классификации не единственные, но наиболее распространённые, поэтому их необходимо использовать во время выбора изделия для решения той или иной задачи.
