Трехфазный счетчик: правила монтажа, схема подключения

Виды многотарифных приборов и правила выбора

Грамотный выбор счетчика многотарифного учета невозможен без знания существующих разновидностей этих приборов

Для знакомства с ними важно оценить все возможные варианты, по которым производится такая классификация

Виды приборов

Электронный двухтарифный счетчик

По принципу действия многотарифные счетчики подобно всем другим образцам этой техники подразделяется на индукционные и электронные модели. И те и другие приборы по виду учитываемой электроэнергии делятся на однофазные и трехфазные приборы, устанавливаемые в цепях 380 Вольт. Трехфазные многотарифные электросчетчики используются в частных хозяйствах, где возможна установка соответствующего силового оборудования. К нему относятся насосы, токарные и фрезерные станки, а также другие механизмы, в состав которых входят асинхронные двигатели.

Различие предлагаемых пользователю учетных приборов проявляется в мощности, которую он способен выдержать, а также в заявленной стоимости конкретного образца.

Критерии выбора

Однофазный счетчик

Перед покупкой прибора учета нужно освоить правила его выбора, обычно сводящиеся к следующим моментам:

определиться с типом учета: однотарифный или с несколькими тарифными планами;
решить, какой тип счетчика требуется по виду питания: трехфазный на 380 Вольт или однофазный;
проконсультироваться у специалистов по вопросу мощности приобретаемого прибора, зависящей от величины потребления в бытовой сети: количества одновременно подключаемых к ней приборов;
убедиться в наличии сертификата качества, гарантирующего надежность эксплуатации счетчика.

Крайне важно заранее определиться с тем, какой выбирать прибор по принципу работы (электронный или индукционный). Несмотря на то что стоимость первого несколько выше, лучше всего выбрать именно его. Благодаря встроенной электронной схеме, содержащей в своем составе микропроцессорный чип, этот тип счетчика считается более надежным

Благодаря встроенной электронной схеме, содержащей в своем составе микропроцессорный чип, этот тип счетчика считается более надежным. https://www.youtube.com/watch?v=11_WXGjLwEw

Технические мероприятия

Имея на руках техническую документацию, с указанием наименований и места монтажа, можно приступать к установке электросчетчика своими руками. Прежде всего необходимо приобрести материалы и элементы для самостоятельного монтажа.

Если счетчик электроэнергии планируется ставить на улице (для частных домов и дач это оптимальное место размещения), на наружной стене дома (фасаде) или же столбе, необходимо установить ЯУР-НГ (ящик учета и распределения наружный, герметичный бокс). Он уже оснащен местом и элементами для крепления прибора учета, а также отдельным закрывающимся боксом под пломбировку автомата защиты ввода. Помимо этого бокс оснащен DIN рейкой для монтажа модульных автоматов. Пример установки электросчетчика в наружном боксе вы можете увидеть на фото:

Для того, чтобы установить электросчетчик в помещении можно использовать ящик ЯУР для внутренней установки или монтажную доску, в ней также предусмотрено место для монтажа дополнительных автоматов.

Расчет сечения кабеля описан в нашей статье. Перенос или замену счетчика, а также установку нового прибора учета лучше производить с заменой старого вводного кабеля на новый. Помимо этого рекомендуется установить в щитке элементы защиты (УЗО, автоматы) вместо устаревших пробок, заранее заложив возможность перехода на современную систему электроснабжения TN-C-S. О том, какие бывают системы заземления, можете прочитать в нашей статье. На рисунке ниже предоставлена схема подключения однофазного электросчетчика с заземлением:

В том случае, если вы решили установить электросчетчик своими руками, согласно правилам ПУЭ (см. Главу 1.5) нужно выполнить такие требования:

Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
Высота установки по клеммам электросчетчика варьируется от 0,8 метра до 1,7 метра.
В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.

При подключении кабеля к счетчику, знайте что цветовая маркировка жил должна быть такой, согласно принятых правил — коричневый, черный, красный, белый это проводники подключаемые к фазам, обозначается как L. Синий — провод нуля N, желто-зеленная изоляция у защитного проводника РЕ. Помня про цветовую маркировку трудно запутаться.

Обращаем ваше внимание на то, что выполнять установку электросчетчика под напряжением категорически запрещается! Все электромонтажные работы должны производиться только при выключенном вводном автомате!

В частном доме, а также на дачном участке, в том случае если электросчетчик вновь устанавливаемый находится на столбе границы участка, имеется возможность подключения дома от ЯУРа проложив электропроводку в земле, или выполнив монтаж тросовой проводки на высоте по воздуху. Рекомендуем ознакомится с этими статьями на нашем ресурсе, где подробно описаны методы прокладывания кабеля в траншее и самостоятельное изготовление тросовой проводки.

Кстати, стоимость установки электросчетчика специалистом варьируется от 1000 рублей за однофазную модель и от 1500 рублей за трехфазный прибор.

Напоследок рекомендуем просмотреть видео, в которых наглядно демонстрируется, как установить однофазный и трехфазный счетчик электроэнергии:

Что касается способов подсоединения устройств, схемы подключения трехфазных счетчиков, а также однофазных, мы подробно рассмотрели в соответствующих статьях, с которыми настоятельно рекомендуем ознакомиться. В остальном, надеемся, что вам понравилась наша информация о том, как производится установка электросчетчика своими руками и какие документы для этого нужны.

Экономическая сторона

Многотарифность электросчетчика дает возможность настроить его таким образом, чтобы потребитель мог выбрать тот тариф, который бы соответствовал оптимальному режиму потребления электроэнергии по периодам суток или недели. Если трехфазный счетчик «Матрица» непосредственного включения устанавливается на один многоквартирный дом, то он отсекает возможность некоторых потребителей воровать электроэнергию. По сути, общедомовые расходы сводятся к потреблению тока в плане технической необходимости (подъезды, подвалы, лестничные клетки).

Встроенное же реле дает возможность тут же отсекать того потребителя, в электрической сети которого возникло короткое замыкание, происходит утечка тока или напряжение превысило максимальный показатель. Необходимо отметить, что функцию защитного отключения можно настроить, главное – провести настройку грамотно.

Разновидности полукосвенного метода

Известно несколько схем подключения счетчиков, основанных на полукосвенном методе, однако наиболее распространенными являются следующие:

десятипроводная схема;
соединение путем расключения на специальной колодке;
подключение по схеме «звезда».

Десятипроводная коммутация

Подключение 3х фазного счетчика по 10 проводной схеме – самый простой и наиболее надежный способ. Для его реализации потребуется соблюдать порядок соединения десяти проводов: по три на каждую фазу и один нейтральный. Этот вариант имеет одно бесспорное преимущество, состоящее в возможности заменять счетчик при включенном электропитании. Линию допускается оставлять под напряжением и при ремонте отключенного от нее прибора. При такой схеме токовые цепи надежно заземлены, поэтому исключается возможность появления на них опасного потенциала.

Другие схемы подсоединения

Соединение посредством контактных распределителей относится к более сложным методам, реализуемым путем коммутации каждого из проводов, идущих от трансформатора тока. Подключение по схеме «звезда» также характеризуется своей сложностью, но в этом случае используется меньшее количество проводников. При монтаже преобразователя сначала однополярные выходы всех трех вторичных обмоток собираются в одну общую точку. После этого три ответных конца обмоток ТТ подводятся к соответствующим клеммам счетчика.

Известна еще одна схема коммутации по полукосвенному методу, называемая 7-ми проводной. При ее организации одни из концов обмоток объединяются перемычками непосредственно в самом трансформаторе тока. Этот вариант используется в частных домах крайне редко, что объясняется рядом недостатков схемы включения.

Виды включений и их особенности

В зависимости от метода коммутации обмоток трансформаторов тока устанавливаемые в электросетях трехфазные счетчики подключаются по следующим схемам:

прямое подсоединение;
косвенное включение;
полукосвенное подключение.

Прямым называется непосредственное включение, а для понимания отличий второго и третьего вида необходимо учитывать область их применения. Чисто косвенное подсоединение – это открытая установка трансформаторов тока (ТТ) на высоковольтные силовые кабели трехфазной линии (6-10 кВ). Этот способ встречается только на силовых подстанциях и на крупных промышленных предприятиях с собственными распределительными электросетями. В бытовых условиях это вид подключения трансформаторов не применяется.

Подключение трехфазного счетчика прямого включения

13 Июл 2018г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. Для учета потребляемой электрической энергии в трехфазных четырехпроводных цепях переменного тока применяют трехфазные электрические счетчики, разделяющиеся по типу подключения на счетчики непосредственного включения, полукосвенного и косвенного включения.

Счетчики полукосвенного и косвенного включения предназначены для работы в мощных электрических сетях и применяются для учета энергии на крупных строительных объектах, промышленных предприятиях, заводах и т.п.

Счетчик измеряет потребляемую энергию с помощью разделительных трансформаторов тока, которые устанавливают на каждую фазу. Трансформаторы преобразуют входной сигнал тока до определенной величины, который затем поступает в измерительную часть счетчика.

Отсюда и происходит название способа включения, потому что в процессе измерения ток сначала проходит через трансформаторы и понижается до рабочего диапазона счетчика, и только потом попадает в его измерительную часть. Поэтому за счет применения трансформаторов счетчики косвенного и полукосвенного включения могут работать с нагрузкой в несколько раз превышающей их рабочий ток.

Счетчики непосредственного включения применяются для учета потребляемой энергии в электрической сети маломощного потребителя. Измерение электроэнергии осуществляется внутренней схемой самого счетчика, которая подключается непосредственно к трехфазной четырехпроводной сети переменного тока. И хотя такое включение ограничено максимальным током, который способен пропустить счетчик и ограничено величиной 100 Ампер, однако этого тока вполне достаточно для домашней электрической сети.

На примере трехфазного счетчика непосредственного включения «Энергомера» я расскажу Вам, как его включить в трехфазную сеть. В принципе, схема подключения дается в руководстве по эксплуатации и дополнительно изображена на корпусе счетчика, поэтому проблем с подключением возникнуть не должно. Однако эти схемы имеют один минус – на них не показано включение коммутационной аппаратуры.

Сейчас мы этот минус устраним. Итак. Для подключения нам понадобится счетчик, два автоматических выключателя и нулевая шинка. Автомат, который будет стоять на вводе (перед счетчиком), желательно установить четырехполюсный, чтобы при необходимости или возникновении аварийной ситуации можно было полностью отключить себя от линии.

Чтобы добраться до клеммной колодки необходимо открутить винт и снять нижнюю крышку. На рисунке винт обозначен кружком.

Сначала подключим вводной автомат. С выходных клемм автомата фазы А, В, С (белый провод) подключают на входные клеммы счетчика 1-3-5, а ноль N (синий провод) на клемму 7.

В процессе монтажа провод от изоляции очищают следующим образом: конец провода, подключаемый к выходной клемме автоматического выключателя, очищают от изоляции на длину 8 – 10 мм, а конец, подключаемый к клемме счетчика, очищают на длину 27 – 30 мм.

При подключении провода к счетчику откручивают оба винта контактного зажима. Провод вставляют до упора и первым закручивают верхний винт. Легким подергиванием провода убеждаются, что он плотно зажат и если зажат, то затягивают нижний винт.

Совет. Если счетчик предполагается использовать в частном доме или квартире, то монтаж внутренних соединений выполняется медным проводом сечением 4мм². Использовать провод сечением свыше 4мм² нет смысла, так как для домашнего потребителя Россеть более 15 кВт не дает и по техническим условиям вводной автомат разрешает устанавливать на нагрузку не более 25 Ампер. А рабочий ток медной жилы сечением 4мм² составляет приблизительно 32 Ампера, чего вполне достаточно.

Продолжаем. С выходных клемм счетчика 2-4-6 провода фаз А, В, С подключаются на входные клеммы автоматического выключателя, с выхода которого трехфазное напряжение поступает в домашнюю электрическую сеть. С клеммы 8 нулевой провод N подключается к нулевой шинке.

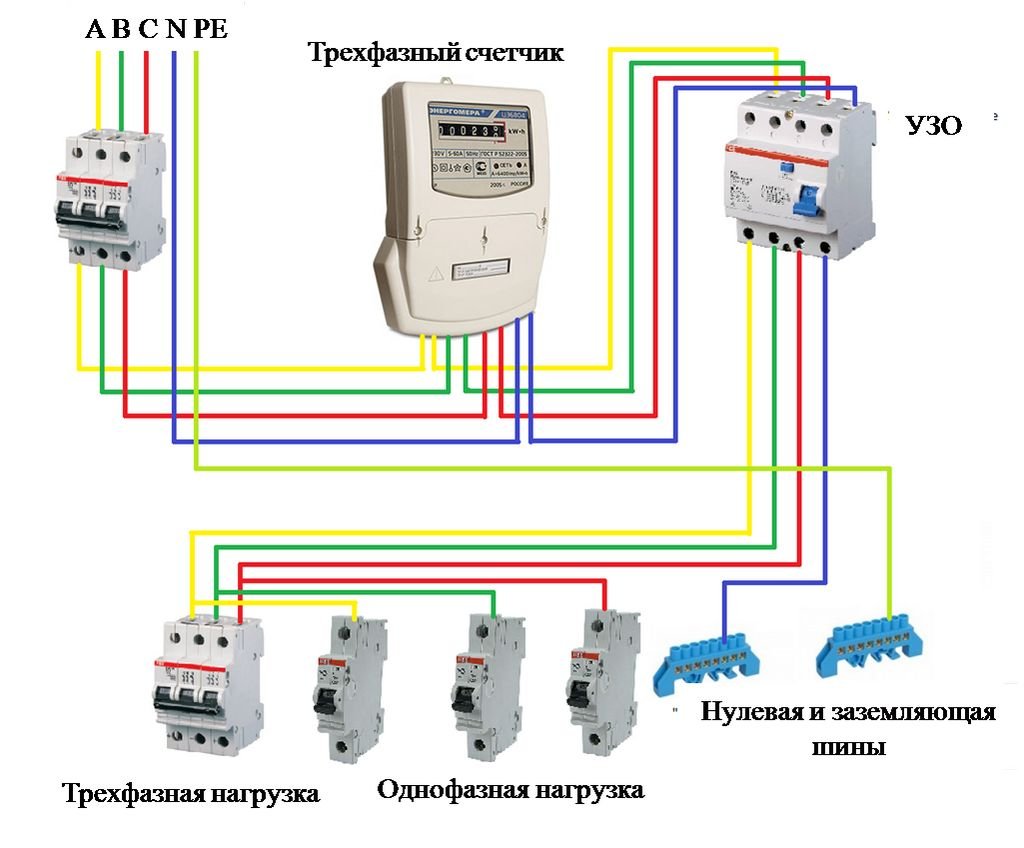

А вот как выглядит полная монтажная схема включения трехфазного счетчика.

Теперь если подать напряжение на счетчик, то на его лицевой панели должен зажечься световой индикатор «Сеть». А при подключении нагрузки световой индикатор «600 imp/kW•h» (или «400 imp/kW•h» — в зависимости от исполнения) должен мигать.

Также рекомендую посмотреть ролик о включении трехфазного счетчика прямого включения в трехфазную электрическую сеть.

Защитные и переходные устройства

Любой трехфазный счетчик электроэнергии, включаемый в высоковольтные сети через трансформаторы тока, должен быть защищен от перенапряжений, нередко возникающих в линиях энергоснабжения. С этой целью последовательно с ним устанавливаются специальные приборы, позволяющие ограничить напряжения, возникающие в линии в аварийной ситуации. Они встречаются под различными наименованиями, наиболее распространенным из которых является оин.

Это устройство по своему функциональному назначению напоминает защитный автомат. Но только срабатывает оно не от перегруза по току, а используется как ограничитель напряжения на участке питающей линии, в который включается трехфазный счетчик.

Ниже приводится схема, согласно которой осуществляется монтаж этого прибора в цепи защищаемого им оборудования.

Схема включения ОИН (УЗИП)

Перед тем, как установить трехфазный счетчик в питающую цепь, специалисты советуют воспользоваться ещё одним специальным приспособлением, подключённым к клеммнику самого счётчика.

Указное изделие, встречающееся под обозначением икк, имеет в своей конструкции ряд перемычек, позволяющих коммутировать подключение удобным для пользователя способом. Внешний вид этого приспособления и схема включения его в цепи питания приводятся на фото ниже.

Клеммник переходной

Из этого фото видно, что при применении ИКК монтаж и демонтаж прибора учёта любого типа существенно упрощается, что очень удобно при проведении их ремонта, например.

Дополнительная установка ИКК осуществляется путём его параллельного подключения к уже имеющейся клеммной колодке.

В заключительной части обзора отметим, что рассмотренные ранее схемы включения счетчиков выбираются, в зависимости от условий их эксплуатации и характера действующей электрической сети. Для организации правильного их подсоединения важен учёт всех факторов, влияющих на работоспособность конкретного счётного устройства, определяемых не только его классом, но и особенностями механизма снятия показаний.

Прямое включение трёхфазного прибора

Наиболее простым способом подключения, который напоминает стандартную схему установки счётчика однофазного типа является прямое включение прибора контроля потребления электроэнергии. Основной отличительной чертой таких устройств является наличие большего количества клеммных контактов, чем в однофазных аналогах. В свою очередь, сам монтажный процесс трёхфазного прибора «Меркурий» заключается в определённой последовательности действий.

Читать также: Инверторный стабилизатор напряжения с двойным преобразованием

Подводящие проводники зачищаются от изоляции и подключаются к защитному автоматическому выключателю трёхфазного типа.
Сразу за автоматом выполняется подключение фазных жил в количестве 3 шт. к парным клеммным контактам начиная с правой стороны прибора. Соответственно вывод фазной проводки выполняется с нечётных зажимов.
Подключение нулевого проводника выполняется соответственно к двум оставшимся контактам 7 и 8.
Сразу за электрическим счётчиком монтируются трёхполюсные защитные автоматы.
К счётчику «Меркурий» можно подключать и стандартное бытовое оборудование. С этой целью необходимо выполнить отводку однополюсного автомата от любого фазного провода и, естественно, от нулевой клеммы.

Если запланирована установка нескольких потребителей однофазного типа, то они должны равномерно распределяться, для чего подключаются через автоматы с разных фазных проводников, взятых сразу после электросчётчика.

Однофазная сеть

Одна фаза используется в частных домах, квартирах, бытовых помещениях. Большое количество мощных приборов дает высокую нагрузку на сеть. Оптимальнее менять сеть на 3 фазы, так как одна фаза может не выдержать высокое напряжение, что провоцирует частые сбои и более скорый износ бытовой техники. Если этого не происходит, то можно применять следующие решения:

На некоторых приборах (электрическая плита, водонагреватель) сзади на корпусе предусмотрено несколько вариантов включения по предлагаемой схеме. Проводится параллельное подключение с установкой перемычки.
Мощные аккумуляторы требуют виртуальной третьей фазы в виде конденсатора.

Трехфазный электрический счетчик на практике редко подключается к однофазной сети. Подключение похоже на прямое, с тем отличием, что вторая и третья фазы не активны. Такое исполнение может вызвать проблемы при проверке измерительного прибора, а для получения разрешения на установку, необходимо соблюдение дополнительных требований службы энергоснабжения.

При решении установить конструкцию в тремя фазами в однофазную сеть, нужно побеспокоиться об электробезопасности, так как в случае короткого замыкания ток будет выше. Обязательная проверка измерительного трехфазного оборудования проводится не реже одного раза в год.

Основные схемы подключения трансформатора. Как подключить трансформатор тока?

Что такое трансформатор тока?

Трансформатор тока (ТТ) представляет собой индуктивное устройство, преобразующее напряжение в сети. Его первичная обмотка подключается к источнику электроэнергии, а вторичная замыкается на защитный прибор с малым внутренним сопротивлением.
Ток протекает через первичную обмотку, преодолевая ее сопротивление.

В процессе движения по виткам первичной обмотки возникает магнитный поток, который улавливается магнитопроводом. Витки вторичной обмотки расположены перпендикулярно виткам первичной обмотки.
Под воздействием электродвижущей силы ток во вторичной обмотке преодолевает сопротивление в катушке, в результате чего падает напряжение на зажимах вторичной цепи.

Коэффициент трансформации определяется на стадии проектирования трансформатора, поэтому важно правильно выбрать модель устройства и заказать трансформатор в Бресте в зависимости от назначения и особенностей эксплуатации

Сфера применения трансформаторов

Трансформаторы тока устанавливаются во многих бытовых электроприборах и промышленном электрооборудовании, для работы которых требуется более высокое или низкое напряжение, чем 220 В или 380 В.
Для питания галогенных светильников необходимо напряжение 12 В, то есть почти в 20 раз ниже, чем в сети, и ТТ его понижает до требуемой величины.

Также трансформатор используются для учета электроэнергии. Широко распространены измерительные ТТ, которые подключаются к приборам измерения (вольтметрам, амперметрам и прочим) и осуществляют передачу токов на них.
Выпускаются как компактные модели, которые помещаются в корпус бытовых приборов, так и модели для установки под открытым небом на линиях электросетей.

Основные преимущества изделий

Использование трансформаторов тока дает следующие преимущества:

Унификация измерительных приборов, градуировка их шкал в соответствии с измеряемым первичным током;
Повышается уровень безопасности при работе с различными реле и измерительными приборами за счет разделения цепей высшего и низшего напряжения;
Увеличивается максимальный диапазон напряжений и пределов измерения для различных измерительных приборов;
Обеспечивается питание токовых обмоток реле защиты и измерительных приборов;
Надежная изоляция от высокого первичного напряжения.

Параметры для выбора схемы подключения

Подключить самостоятельно трансформатор, предназначенный для бытового использования несложно – достаточно строго следовать схеме подключения. Но для эффективной и безопасной работы электроприборов необходимо правильно подобрать саму схему. При выборе необходимо учитывать:

Количество фаз в сети – трехфазные модели имеют 4 выхода, а однофазные только 2, поэтому схема подключения трехфазного трансформатора имеет ряд отличий;
Тип трансформатора тока – повышающий или понижающий;
Какой параметр тока необходим потребителю – для работы бытовой техники нужен постоянный ток, а в сети – переменный, и для его преобразования требуется подключение вторичной обмотки трансформатора тока через выпрямитель.

Как установить однофазный электросчетчик

Поэтому крепление таких аппаратов пломбировалось инспекторами Энергонадзора.
Нулевой провод от вводного автомата идет либо напрямую на второй контакт электросчетчика, либо на него же, но через устройство защитного отключения УЗО. Вариант установки счётчика зависит от нескольких технических моментов. Перед подключением ведь все равно придется снять защитную крышку контактов, а именно на внутренней ее стороне и показано расположение подключаемых проводов.
Как подключить счетчик электроэнергии в частном доме на улице Правила установки электросчетчика в частном доме на улице не отличаются от правил внутридомового монтажа. Перегрев самого оборудования, который в кратчайшие сроки выведет его из строя.
Подключение счетчика в подъезде Для начала нужно сделать ответвления от питающей линии. В этом случае вы сможете сэкономить на электроэнергии. Многотарифные электросчетчики Потребление электроэнергии неравномерное в разное время суток.
По современным требованиям щиток с электросчетчиком должен быть установлен снаружи дачи или коттеджа. Они более надежны, компактны, а результат измерений выводится на дисплей. За счет этого изготовитель гарантирует, что провода будут подсоединены правильно. Поэтому крепление таких аппаратов пломбировалось инспекторами Энергонадзора.

Схемы подключения приборов учета электроэнергии

Если считать эти клеммы слева направо, то первая клемма — это приходящая фаза, вторая клемма — выходящая фаза. Римскими цифрами указан квартал, а арабскими, на обратной стороне — год даты госповерки. Им разрешается только включать автоматы защиты в распределительном отделении, если они сработают от перегрузки или короткого замыкания. Чаще всего он устанавливается в коридоре или у входной двери.

Как самостоятельно сделать проводку в доме читайте тут. При помощи специального механизма на обратной стороне, его можно зафиксировать на верхней рейке внутри бокса. После этого подаётся напряжение, включается электрическая нагрузка в виде бытовых потребителей и визуально определяется работа счётчика. На следующем рисунке изображена схема подключения электросчетчика. Тем более что электросчетчика и автоматов силового шкафа это правило касается в первую очередь.

В квартирах монтаж электросчетчиков производится на лестничной площадке. Если эти приборы размещены в приватизированной квартире, в гараже, в бытовом помещении или в пределах границы коттеджного или дачного участка, то их установку, обслуживание и замену осуществляет владелец собственности.
Монтаж щитка ввода СИП и счетчика своими руками

Полукосвенный метод

Счетчик прямого включения ограничен по техническим характеристикам и функциям, поэтому иногда выбираются модели для установки с трансформаторами тока. Схема того, как подключается счетчик через трансформаторы тока, указывается на корпусе и в технической документации прибора.

Принцип основан на том, что токовые цепи подключаются через трансформаторы тока, цепи напряжения — сразу к сети 0,4 кВт. Любая схема включения рассматривается слева направо.

Этапы установки

Установка с трансформаторами обычно выбирается для предприятий или бытовых помещений, где используется мощное электрооборудование.

Установка счетчика с трансформаторами тока проводится по следующим этапам:

Откручивание крепежных винтов до необходимого пространства для ввода проводов в зажим клеммы.
Провод очищается от изоляционного слоя на высоту 25 миллиметров, без перекосов вставляется в отверстие на счётчике (не допускается попадание в зажим участка провода с изоляцией).
Сперва закручивается верхний винт, затем нижний. Легким подергиванием провода вниз убеждаются в его надежной фиксации. Через 10 минут снова нужно проверить провод, так как медь имеет свойство растягиваться. При необходимости следует закрепить контур надежнее.
Идентично подсоединяются остальные провода.
Клеммы закрываются крышкой.

При общей нагрузке по току свыше 100 Ампер, актуально подключение трехфазного счетчика через трансформаторы тока.

Сборка через трансформаторы

Схема подключения через трансформаторы тока бывает косвенная и полукосвенная.

Подключение трансформаторов тока не применимо для моделей прямого включения. Как правило, схема подключения присутствует на самом приборе, а также в прилагаемой инструкции.

Трехфазный счетчик электроэнергии соединяется с трансформаторами в соответствии с маркировкой.

Л1 — питание от автомата (вход). Л2 — выход на потребителя. И1 — ввод, подключаемый на клеммы 1, 3, 5. И2 — выход, подключаемый на 2, 4, 6 клеммы.

Для соединений под болт, на провода можно использовать наконечники НКИ.

Пример подключения

Перед счетчиком и трансформаторами устанавливается автоматическое устройство, защищающее от коротких замыканий и блокирующее сеть при превышении максимальных нагрузок. Трехфазная сеть балансирует пофазное распределение нагрузки. Каждая фаза обеспечивается автовыключением.

Подведение начинается с левой стороны. На вводном автомате 3 фазы: A, B, C. Трансформаторы условно разделяют на соответствующие фазы. Цвета проводов выбираются в соответствии ГОСТу. В схематехнике маркируются для наглядности цветными стикерами.

Схема подразумевает подключение проводов к клеммам 3 фазного счетчика через трансформаторы с дальнейшим их выводом на потребителя.

Выходящий провод из А-вводного автомата подсоединяется к шине Л1 первого трансформатора. Провод с той же маркировкой отводится от И1 трансформатора к первой клемме. От второй клеммы провод подсоединяется к И2 первого трансформатора. Седьмая клемма в этом случае — для заземления. От болта напряжения трансформатора провод отводится на соответствующую клемму. На приведенных фото эти 3 клеммы в верхнем ряду.

Аналогичная схема подключения трансформаторов применима для каждого из них.

Схематичная инструкция всегда указывается на самом приборе.

Расположение клемм на приборах Энергомера несколько отличается:

Начиная слева, каждые три клеммы, следующие по порядку, составляют одну фазу. К 1, 4, 7 клеммам, контуры подсоединяются от И1 трансформатора. К 3, 6, 9 — от И2. 2, 5, 8 — подключение цепи напряжения. 10 или 11 (Энергомера предлагает 10 и 11 клемм) — нулевой проводник (может быть любой из двух).

Принцип звезды

Подобная схема подключения трехфазного счетчика через трансформаторы тока, дает возможность использовать меньше проводов. Особенность «звезды» — объединение выводов И2 всех трансформаторов в узел, выводимый на нулевой проводник.
