Схема подключения трехфазного счетчика через трансформаторы тока

Монтаж однофазного прибора

Автоматический выключатель слева , УЗО и дифференциальный автомат Подключить УЗО и автомат не сложнее, чем установить счетчик, но некоторые вопросы все же требуют разъяснения. Если, к примеру, розетки и освещение заведены на разные автоматы, то при коротком замыкании, скажем, в электроплитке сработает лишь автомат, отвечающий за розетки.

Монтаж однофазного прибора Проводник силовой цепи работает в качестве первичной обвивки в однофазных трансформаторах, номинальное значение силы тока достигает и более ампер. Кроме всего прочего, обязательно присутствует замыкание на вторичную обмотку на разные, подключенные друг за другом приборы. Разрыв вторичной цепи вызывает потерю компенсирующего действия электромагнитной индукции от тока, проходящего по вторичным виткам.

Правильное распределение контактов и чередование фазных зажимов А, В и С контролируется фазометром.

Для вторичных цепей используется проводник, поперечное сечение которого должно быть не ниже 2,5 мм2. Другие системы подсоединения Упрощенной схемой считается подключение по типу конфигурации звезды. Видите, очень выгодно.

Рассмотрим некоторые особенности измерительных приборов. Другое дело, что автоматом можно обесточить линию, расположенную за ним, вручную.

Подключение трансформатора тока к счетчику

Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся — счетчиков для таких мощностей просто не существует в природе. На подвижный диск из алюминия воздействует электромагнитное поле, заставляя его вращаться. Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика?

Если значение тока не превышает ти Ампер, что случается крайне редко, допускается прямое подсоединение счетчика в контролируемую цепь. При такой схеме подключения одна сторона вторичных обмоток измерительных трансформаторов соединяется между собой перемычками и объединяется с нейтралью.

То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Подключение Л1, Л2 осуществляется кабелем, рассчитанным на соответствующие нагрузки. Установка и схема подключения трехфазного счетчика через трансформаторы тока

Назначение и принцип действия трансформаторов тока

Трансформаторы тока преобразуют первичный ток во вторичный ток меньшей величины в процессе гальванического разделения цепи. Они служат для включения амперметров и токовых катушек приборов измерения, отличающихся очень малым сопротивлением.

Трансформаторы тока постоянно работают в режиме короткого замыкания. Вторичная цепь защищается от сильных токов за счет эффекта насыщения стального сердечника.

Применяются ТТ там, где затруднительно произвести замеры токовых величин напрямую.

С использованием измерительных трансформаторов выполняют учет потребления электроэнергии.

О измерительных трансформаторах напряжения иы вкратце узнали. За более подробной информацией обращайтесь к менеджеру компании «КубаньЭлектрощит» Задавайте вопросы на сайте. Мы ответим в самые короткие сроки.

Классификация трансформаторов тока

Типы измерительных трансформаторов тока подразделяют на следующие классы:

по функциональности: на измерительные и защитные;
по току: постоянного и переменного тока;
по коэффициенту трансформации: одно и многодиапазонные;
по способу монтажа: внутреннего и наружного размещения, встроенные, накладные;
по напряжению: низкого и среднего;
по типу изготовления и диэлектрическому материалу: газо- и маслонаполненные, сухие.

Рис. №4. Внешний вид трансформатора тока ТОЛ-СЭЩ-20

Рис. №5. Опорный трансформатор тока ТОЛ-СЭЩ-10, внешний вид

Измерительные подключают напрямую к считывающему, записывающему и вычисляющему измерительному оборудованию. Также их подключают к защите от сверхтоков. Разделяются на однопроводниковые ТТ и трансформаторы с первичной обмоткой. Однопроводниковый трансформатор – это устройство с проемом для первичной цепи, он устанавливается на первичный проводник.

Мощность трансформаторов тока зависит от коэффициента трансформации и поперечного сечения сердечника.

При низком токе первичной обмотки применяется трансформатор тока с высокой пропускной способностью. Для того чтобы получить трансформатор тока с первичной обмоткой через однопроводниковый трансформатор несколько раз пропускают первичный проводник.

Маркировка клемм первичной обмотки: Р1 (К) и Р2 (L), вторичной S1 (k) S2 (i). Полярность соответствует направлению прохождению тока.

Трансформатор постоянного тока

Трансформатор для измерения постоянного тока работает по принципу магнитного усилителя и включает в свою конструкцию ферромагнитный сердечник и две обмотки постоянного и переменного тока.

Подключение счетчика электроэнергии в низковольтную сеть большой мощности

В одной из предыдущих статей

мы уже рассматривали измерительные трансформаторы тока, их сферы применения, технические характеристики и особенности режима работы.

Как отмечалось ранее, для подключения счетчика в сеть большой мощности (с большими токами) необходимо применять специальные устройства — измерительные трансформаторы тока. Речь идет о низковольтных сетях до 0,66 кВ, где уровень номинального тока 100 А и выше. Счетчики прямого включения не предназначены для использования в таких мощных сетях, поэтому и требуется снизить уровень рабочего тока до величины, удобной для измерения приборами учета — 5 А.

Способ подключения в сеть счетчика, при котором токовые обмотки счетчика подключаются к измерительным выводам трансформатора тока называют полукосвенным. При этом способе подключения счетчика используется рабочее напряжение сети (обмотки напряжения подключаются к электросчетчику напрямую).

Существует также и косвенный способ подключения счетчика, однако он применяется для учета электроэнергии в установках с напряжением более 1 кВ. При косвенном подключении счетчика кроме трансформаторов тока применяются трансформаторы напряжения, снижающие высокое значение напряжение до 100 В.

Класс точности и его значение для учета электроэнергии

Правила Устройства Электроустановок (сокращенно ПУЭ) устанавливают классы точности для трансформаторов тока различных категорий применений. Так, для коммерческого учета должны устанавливаться трансформаторы тока с классом точности не более 0,5, а для технического учета необходим класс точности не выше 1,0.

Также встречаются трансформаторы тока с практически одинаковыми классами точности 0,5 и 0,5S. В чем заключается между ними разница? Погрешность обмотки ТТ с классом точности 0,5 не нормируется ниже 5%. Это значит, что при нагрузке в главной цепи ниже 5% электрическая энергия не будет учитываться. Класс точности 0,5S говорит о том, что трансформатор тока будет передавать сигнал на счетчик при уровне нагрузки не ниже 1%.

Схемы подключения счетчика через трансформаторы тока

Подключить трехфазный счетчик электроэнергии в мощную низковольтную сеть с глухозаземленной нейтралью можно по приведенным ниже схемам.

Цепи тока и напряжения в этой схеме, которую еще называют «десятипроводной» (по количеству используемых проводов), разделены. Подобное разделение цепей напряжения и тока позволяет повысить электробезопасность и легко проверять правильность подключения.

Следующая схема, в которой все выводы И2 измерительных трансформаторов тока соединяются в общую точку и присоединяются к нулевому проводнику, называется «звезда» (т. к. трансформаторы тока соединены по одноименной схеме). Она экономична с точки зрения использования проводов, однако усложняет проверку схемы включения счетчика представителями энергоснабжающих организаций.

«Семипроводная» схема на сегодняшний день является устаревшей, но так или иначе до сих пор встречается. Эта схема, будучи самой экономичной, опасна для обслуживающего персонала и потому должна быть модернизирована до десятипроводной.

Подключения счетчика электроэнергии через переходную испытательную коробку (КИП)

Как указано в ПУЭ (п 1.5.23.), подключать трехфазные счетчики электроэнергии следует через испытательные коробки, упомянутые выше. Они (коробки испытательные переходные) позволяют производить замену счетчика, не отключая нагрузку, так как все необходимые переключения можно произвести в КИП.

Также встречаются низковольтные сети с изолированной нейтралью (система IT). Если быть более точным, то в сети с такой системой заземления нейтральный проводник может быть как полностью изолирован, так и заземлен при помощи специальных приборов, обладающих большим электрическим сопротивлением.

Как выбрать трансформатор

Перед тем, как отдать предпочтение какому-то виду счетчика следует прочитать пункт 1.5.17 ПУЭ. Там написано, что объем вторичной обмотки не должен опускаться меньше 40% от установленного при самой большой нагрузке, ниже 5% при минимальной.

Стоит проследить за тем, чтобы была установлен лишь верный порядок фаз A, B, C. Фазометр определит это.

Еще стоит наблюдать за U и I. Первое значение должно быть равно напряжению или быть выше его, а второе, силе тока.

Прямого или непосредственного включения

Прямым включением агрегата называется непосредственное присоединение к системе в 220 и 380 В. Данное монтирование счетчика в электрическую линию отличается простотой. Нужно подсоединить окончания кабеля с обеих сторон.

При обычном наборе приборов этот метод подключения себя эффективен. Но если среди приборов есть котел отопления, то метод нужно поменять на другой.

Однофазная цепь

Однофазная цепь состоит из двух шнуров. По одному из них ток поступает к пользователю, а по-другому идет обратно. При разъединении цепи ток не пройдет.

Узел счета — место соединения трансформатора тока с несущим проводником. Обычно им является электрошкаф со счетчиком.

Класс точности

Если верно выбрать ТТ, то покупатель сможет подключить замерные и защитные устройства к линиям высокого напряжения. Степень класса точности — самый важный параметр. Он указывает на погрешность измерения. Она не должна превышать критерии установленных государственных норм. Класс точности обусловливается базовыми особенностями. Туда входят погрешность по току и углу, а также индекс относительной полной погрешности. 2 первых коэффициента обусловливаются током намагничивания.

В аппаратах промышленного применения применяются несколько видов точности: 0.1, 0.5, 1.0, 3.0 и 10Р.

Согласно ГОСТу, класс точности должен быть ориентирован на токовые погрешности. Например, для коэффициента в ± 40 необходим класс 0.5, а для ±80—класс 1.0. Необходимо заметить, что классы 3.0 и 10Р согласно правилам не нормируются. Буква “S” указывает на класс точности в границах 0.01-1.2. Класс 10Р применяется для защиты. Относительная полная погрешность нормирования не превышает 10%.

Разрешается применения аппаратов с классом точности 1.0. Но применять их можно лишь, если у счетчика класс точности в две единицы.

Замена трансформаторного устройства нужна, если:

электросчетчики с классом точности ниже 2.0. В частности, аппараты фиксирования с показателем погрешности 2,5;
просроченной датой обязательной проверки;
с прошедшим сроком использования;
отсутствует пломба государственной инспектирующей организации.

Монтаж однофазного прибора

Подключение однофазного электросчётчика производится в область разрыва линии питания. Не должно быть подключения потребителей энергии к линии питания до монтажа счётчика. Установка автоматического выключателя будет основательной в целях защиты подводящей линии. Также он понадобится в процессе замены прибора. Благодаря установке выключателя не потребуется обесточивание всей подводящей линии.

Также целесообразным будет установка автоматического выключателя после монтажа электросчётчика через трансформаторы тока, для защиты отходящей линии при возникновении поломок цепи пользователя электроэнергии.

клемма №1 к фазному проводу (L),
клемма №2 к отходящему фазному проводу,
клемма №3 к нулевому проводу питающей линии (N),
клемма №4 к отходящему нулевому проводу.

Данная схема подключения однофазного счётчика предназначена для установки в частном доме, квартире высотного дома, а также средней площади торгового павильона.

Преимущества подключения на 3 фазы

Устанавливая многотарифный счетчик, владельцы дома или квартиры получают множество выгод:

экономия – у некоторых моделей есть режимы дневной и ночной тарификации, что позволяет использовать меньше энергии ночью, чем днем;
универсальность – устройства можно подсоединить со стандартной сети 220 В или новой сети 380 В прямым способом или через трансформатор;
постоянный контроль – счетчик уравновешивает сетевое напряжение;
точность – учет затраченной электроэнергии производится с погрешностью от 0,2 до 2,5 %;
дополнительные функции – счетчики оснащаются журналом событий, электросиловым модемом, фиксацией пользователей, монитором для вывода данных.

Однофазный вариант дает погрешность показаний до 5 %.

Особенности подключения

При более внимательном рассмотрении схемы подключения 3 фазного счетчика через трансформатор обнаруживается, что она предполагает обязательное соблюдение полярности включения обеих обмоток

Перед тем, как подключить его посредством ТТ, важно обратить внимание на следующие детали:. На первичной катушке имеются три пары входных клемм, один из контактов которых предназначен для подсоединения соответствующего фазного провода и обозначается литерой «Л1» (от второго контакта, помечаемого как «Л2» провод идёт непосредственно к 3х фазной нагрузке);

На первичной катушке имеются три пары входных клемм, один из контактов которых предназначен для подсоединения соответствующего фазного провода и обозначается литерой «Л1» (от второго контакта, помечаемого как «Л2» провод идёт непосредственно к 3х фазной нагрузке);

На катушке измерения также имеются клеммы, обозначаемые как «И1» и «И2», соответственно, к которым в параллель подключается обмотка фазного счётчика;
Сечение подключаемого к клеммам первичной обмотки кабеля выбирается исходя из значения тока в нагрузке;
Во вторичных цепях должен применяться проводник с рабочим сечением не ниже 2,5 мм² (он идёт непосредственно к счетчику).

Дополнительная информация. Специалисты советуют организовывать подключение 3-х фазного ТТ особыми маркированными по цвету проводами, на концах которых нанесено обозначение.

Кроме того, очень часто подсоединение к счётчику вторичной обмотки организуется посредством промежуточного клеммника, на котором ставится специальная пломба.

Отметим также, что наличие дополнительных контактов обеспечивает простоту замены и обслуживания 3-х фазного счётного прибора. При его применении энергию от потребителей во время ремонтных манипуляций можно не отключать.

Трансформаторы тока для счетчиков: принцип работы и назначение

Задача ТТ – защита энергосистемы от повреждений. Конструкция электросчетчиков рассчитывается на эксплуатацию в конкретных условиях. Характеристики тока и напряжения указываются в паспорте производителя. Превышение допустимых значений вызывает короткое замыкание, перегорание. В установках с трансформаторами тока вторичные измерительные линии отделяются от первичных потребительских цепей. Нагрузка на узел учета снижается до требуемых величин.Малые значения безопасны. Ремонт выполняется быстрей. Легче заменить компактный трансформатор тока, чем счетчик.

ТТ – преобразователи высоких токовых нагрузок в низкие. У каждой марки собственный уровень трансформации К. Коэффициент показывает, во сколько раз вторичный ток меньше первичного. Расход электроэнергии определяется как разница между показаниями, умноженная на К.Популярны модели с кратностью от 10/5 до 100/5. Формула 100/5 означает, что аппарат готов преобразовать нагрузку питательной сети, равную 100А, в 5 Ампер, необходимых для работы счетчика.

Полноценной работе способствуют установочные характеристики конструкции.

Сердечник из электротехнического сплава отличается низким магнитным сопротивлением.
Изолированные обмотки устойчивы к перегреву. Материал – медь, алюминий. На способ монтажа приборов влияет тип первичной обмотки: катушечный, шинный, стержневой, одновитковый, многовитковый.
Клеммы на вводах и выводах обмоток маркируются на заводе-изготовителе. Качество затяжки крепежа влияет на точность показаний.
Защищает элементы кожух.
Небольшие размеры, вес. Аппарат вмещается в квартирный щиток.
Срок эксплуатации – 25 лет.

Действие основывается на электромагнитной индукции. Первичная обмотка присоединяется к силовому участку, вторичная – к катушке трехфазного счетчика. Фазовый ток создает магнитные волны в замкнутом контуре сердечника. Под воздействием движущей силы частиц появляется электроэнергия во вторичной обмотке. Сигнал попадает в учетный узел.

Первичная обмотка соединяется последовательно, вторичная – замыкается на нагрузку. Потребительский и измерительный показатели пропорциональны друг другу.

Преобразователи чаще встречаются в линиях с 3 фазами. Большинство однофазных приборов устанавливается непосредственно в сеть.Рекомендуемая нагрузка для прямого включения – 60 Ампер.

Это интересно: Выбивают автоматы в дневное время — причины

Виды и классификации

Основные классификации трансформаторов:

По числу фаз.
По наличию или отсутствию заземления вывода,
По принципу действия.
По числу ступеней трансформации.
По наличию компенсационной обмотки или обмотки для контроля изоляции сети.
По виду изоляции:
По особенностям конструктивного исполнения.

Старый 3-х фазный масляный ТН Место установки:

наружная,
внутренняя,
встроенный в силовой трансформатор,
установка отдельным элементом.

Основные признаки трансформаторов и их обозначения приведены в таблице:

Трёхобмоточный трансформатор следует изготовлять с двумя вторичными обмотками:

основной,
дополнительной.

Важное отличие измерительного трансформатора тока от обычного силового

Независимо от сопротивления потребителя (это может быть подключение к электросчетчику, защитному устройству, и прочему) сила тока остается неизменной и зависит только от нагрузки на первичную обмотку.

При размыкании вторичной обмотки трансформатора тока во время работы силовой линии, напряжение на контактах достигнет огромного значения (по закону Ома стремится к бесконечности). В результате могут выйти из строя полупроводниковые приборы измерения. Кроме того, есть риск повреждения изоляции обмотки трансформатора, и поражения персонала электротоком. Поэтому, при отключении счетчика от трансформаторов тока, вторичная обмотка обязательно замыкается накоротко с помощью перемычки «К» (на иллюстрации).

Таким подсоединением уравнивается потенциал вторичной обмотки и земли. Работа с приборами учета и контроля становится безопасной для персонала.

Конструктивное исполнение прибора оптимизировано для соединения со счетчиками, поэтому случайное использование трансформатора тока в иных целях исключено.

Можно сказать, что трансформатор тока для счетчика работает по принципу вала отбора мощности на двигателе. Только его использование не несет потери для основной линии электроснабжения.

Схема подключения счетчика через трансформаторы тока

Установка электрического счетчика осуществляется в соответствии с основными правилами и требованиями, предъявляемыми к схеме подключения прибора. Счетчик устанавливается при температурном режиме не ниже 5 о С.

Приборы энергоучета, наряду с любой другой электроникой, крайне тяжело переносят низкотемпературное воздействие. Установка электрического счетчика на улице потребует сооружения специального герметичного утепленного шкафа. Прибор учета фиксируется на высоте не более 100-170 см, что облегчает эксплуатацию и его обслуживание.

Схема подключения счетчиков МЕРКУРИЙ

Подключение однофазного прибора

При монтаже однофазного прибора учета, особое внимание необходимо уделить порядку подключения кабелей на клеммные элементы:

на первую клемму производится подсоединение фазного провода. Вводимый кабель чаще всего обладает белым, коричневым или черным окрашиванием;
на вторую клемму осуществляется подключение фазного провода, испытывающего силовую нагрузку. Такой кабель обычно бывает белого, коричневого или черного цвета;
на третью клемму выполняется подсоединение электропровода «ноль». Этот вводной кабель имеет голубую или синевато-голубую маркировку;
на четвертую клемму производится подключение нулевого провода, имеющего голубое или синевато-голубое окрашивание.

Подключение однофазного прибора

Обеспечивать защиту на заземление для устанавливаемого и подключаемого электрического прибора учета не потребуется.

Схема подключения трехфазного счетчика через трансформаторы тока

Трёхфазные устройства учета электроэнергии комплектуются, как правило, DIN-рейкой, двумя видами панелей, которые прикрывают подключаемые клеммы, а также руководство и пломбы. Технология самостоятельной установки:

монтаж на DIN-рейке электрического щита вводного автомата и трехфазного счетчика электроэнергии;
спуск фиксаторов на оборотной стороне трёхфазного прибора энергоучета, с последующей установкой и поднятием фиксаторов;
подсоединение вводного автомата с необходимыми вводными клеммами на электросчетчике, в соответствии со схемой подключения.

Схема монтажа трехфазного счетчика

Удобным является использование токопроводящих жил из медных проводов, сечение которых не меньше, чем стандартные размеры вводного кабеля.

Подключение электросчетчика с трансформаторами тока

Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).

Как работает и для чего нужен

Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.

Принцип работы токового трансформатора

Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.

Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.

Как подключить ТТ к трехфазной сети

А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.

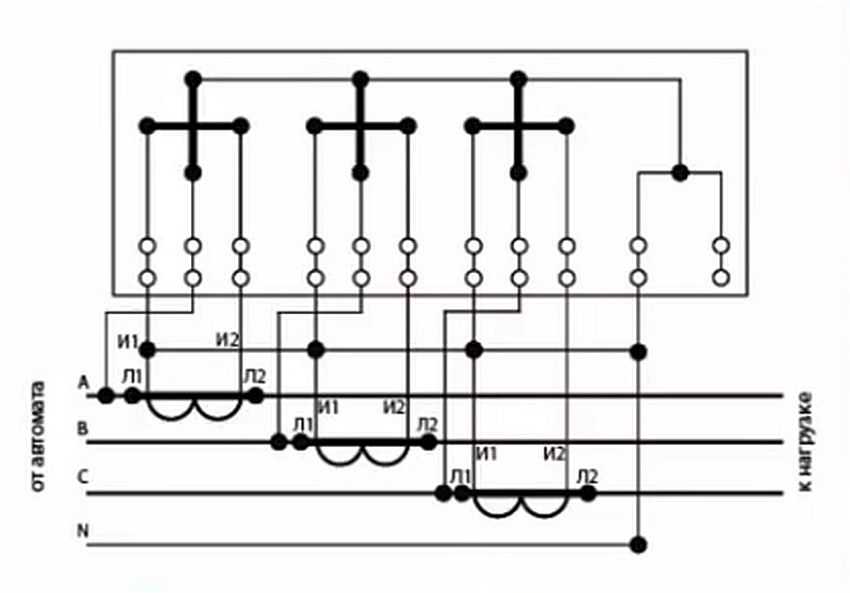

Схема подключения трехфазного счетчика через трансформаторы тока

В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).

Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:

Правильный выбор сечения монтажных проводов.
Фазировка катушек ТТ.

Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.

На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный

Как разобраться с фазировкой? В этом поможет рисунок ниже:

Набор токовых трансформаторов для трехфазной сети

Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:

Л1 – на ввод питающей линии;
Л2 – выход на нагрузку;
И1 – на ввод счетчика;
И2 – выход счетчика.

Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.

Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:

Схема подключения однофазного электросчетчика с трансформатором тока
