⚡️степень защиты ip: расшифровка, что означают цифры пылевлагозащиты

IP влагозащищенность

Существует 10 степеней защиты корпуса от влаги:

«0» – без защиты;
«1»: оболочка защищена от конденсации влаги, капель дождя, падающих строго в вертикальном положении;
«2» – есть защита корпуса от падений, угол падения до 15 градусов.;
«3» – есть защита от падений, угол атаки до 60 градусов.;
«4» – есть защита от капель жидкости любой ориентации;
«5» – защита от кратковременного удара струи (струи) жидкости в произвольном направлении;
«6» – защита корпуса от продолжительного воздействия сильного потока жидкости (воды) произвольной ориентации, а также от морских волн;
«7» – есть защита от проникновения влаги внутри корпуса оборудования при кратковременном погружении в жидкость (воду) на глубину до 1 м. В этом случае возможно проникновение в среду небольшого объема жидкости, что не выявляет отрицательного влияния на эксплуатационные качества продукции;
«8» – есть защита от попадания жидкости внутрь изделий при их погружении на определенную глубину на определенный период времени). Корпус изделий в этой версии полностью водонепроницаем;
«9» – есть защита от попадания в изделие струи горячей воды под давлением.

Степень защиты наружного кожуха (оболочки) от воздействия негативного внешнего состояния устанавливается на основании проведения проверки рабочего элемента. В следующих таблицах представлена подробная расшифровка степеней защиты, методов испытаний и последовательности их выполнения.

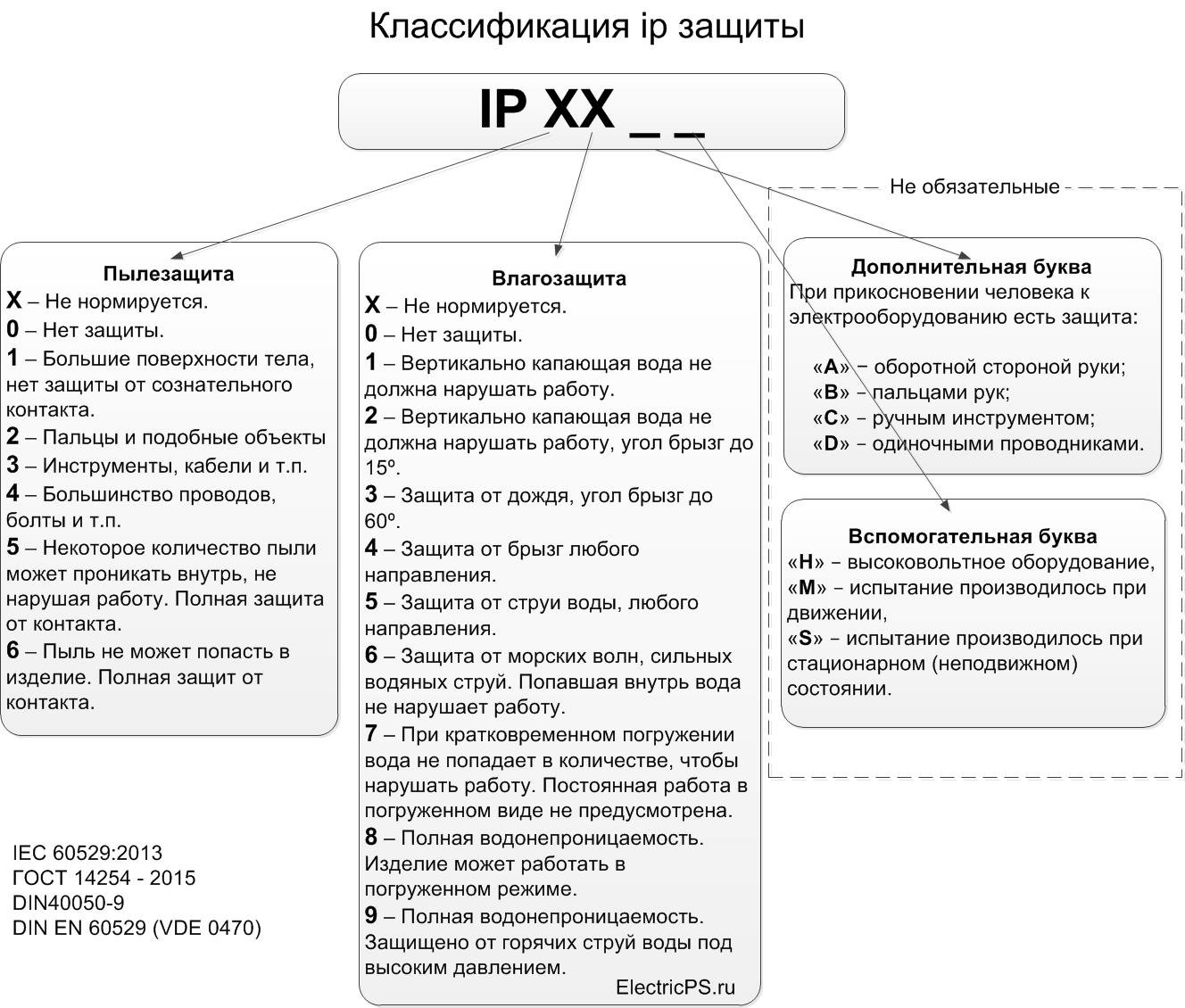

Для наглядности на рисунке показана степень защиты IP.

Рисунок – Классификация защиты IP

IP электрооборудования ванной комнаты

Руководствуясь нормами ГОСТ, ПУЭ и данными таблиц можно сделать вывод, что для ванной комнаты необходимо применение светильников, розеток и выключателей с маркировкой IP44. Этому классу соответствует розетка с закрывающимися створками. Вилки электрических приборов в ванной комнате тоже должны иметь аналогичный класс.

Что касается настенных светильников для ванной комнаты, то их степень аналогично не должна быть меньше IP44, но лучше использовать приборы с защитой IP55. Так как в ванной комнате все испарения поднимаются, то маркировка потолочных светильников должна соответствовать IP65. Чем выше «IP» светильников и другого электрооборудования для ванной комнаты, тем они безопасней и надежней в использовании.

Несмотря на то, что степень защиты ip расшифровывается просто, планирование монтажа электрооборудования лучше доверить профессионалам.

Таблица кодовых обозначений

Чтобы понимать значение индекса IP, необходимо ознакомиться с расшифровкой каждого класса. Далее она приводится отдельно для 1-й цифры (защита от твердых тел) и для 2-й (от влаги).

Защита от твердых тел

Данные удобно представить в виде таблицы.

Класс
Минимальный диаметр твердых частиц, проникновение которых не допускается, мм
Описание
–
Защита отсутствует, токоведущие части полностью открыты
1
50
Исключено неосторожное касание токоведущих частей тыльной стороной кисти, предплечьем, локтем и т.д.
2
12,5
Исключено касание токоведущих частей пальцами и аналогичными по размеру предметами
3
2,5
Внутренние части недоступны для инструментов, кабелей и т.п.
4
1
Внутрь не попадут даже самые тонкие провода, мелкие метизы и пр.
5
Песок
Внутрь корпуса может попасть только мелкая пыль. Касание токоведущих частей даже самым тонким инструментом полностью исключено
6
Пыль
Корпус непроницаем даже для самой мелкой пыли. Устройства с классом «0» допускаются к эксплуатации только при условии установки в какую-либо оболочку.

Устройства с классом «0» допускаются к эксплуатации только при условии установки в какую-либо оболочку.

Защита от попадания воды

Данные также сведены в таблицу.

Класс влагозащиты	При каком воздействии воды защита эффективна	Комментарий
Защита отсутствует	Попадание воды на прибор ни в каком виде не допускается. Установка — только в сухом помещении
1	Вертикально падающие капли	—
2	Капли, падающие под углом до 150 к вертикали	Фактически это означает, что устройство можно повернуть относительно горизонтальной оси под падающими каплями на угол до 150
3	Капли с углом отклонения от вертикали до 600	Такие устройства уже не боятся дождя и могут устанавливаться на улице
4	Брызги с любым направлением	Речь все еще идет о каплях, но уже падающих под любым углом. Такое оборудование устанавливают, к примеру, в ванной вблизи умывальника или душа
5	Струя со слабым напором, бьющая с любого направления	—
6	Струя с сильным напором, бьющая с любого направления	Устройство можно мыть струей воды. Также ему не вредят накатывающиеся волны
7	Кратковременное погружение на глубину до 1 м	—
8	Погружение на глубину свыше 1 м продолжительностью более получаса	Фактически это означает, что прибор рассчитан на эксплуатацию под водой. Пример — подсветка фонтана
9 (приводится в стандарте DIN 40050-9)	Струя с высокими напором и температурой	Относительно недавно введенный класс для оборудования, нуждающегося в тщательной мойке горячей водой: бетономешалки, самосвалы, прочая дорожная техника, машины на пищевом и химическом производствах

Категория «7» и «8» не наследуют свойства предыдущих классов. То есть принадлежность к 7-му типу влагозащиты (допускается кратковременное погружение) вовсе не означает, что устройство защищено от направленной струи (классы 5 и 6). Аналогично принадлежность к 9-му классу (горячая струя высокого давления) не означает, что устройство переносит погружение под воду (классы 7 и 8).

Если оборудование и защищено от струй, и может работать под водой, указывают два индекса, например: IP65/68.

Каждый класс по влагозащите подразумевает и определенную категорию по пылезащите. То есть в прибор, защищенный от брызг (4-й класс по влагозащите), само собой не проникнут и твердые предметы размером до песка (5-й класс по пылезащите).

Дополнительные и вспомогательные обозначения

В некоторых случаях степень недоступности токоведущих частей для человека обозначают дополнительной литерой A, B, C или D, проставляемой после двух цифр.

При каких условиях применяются дополнительные обозначения:

класс по защите от проникновения твердых предметов в маркировке не указан, то есть вместо 1-й цифры проставлен знак «Х»;
фактический уровень защиты от проникновения предметов выше, чем заявлено в маркировке.

Буквы означают, что исключен контакт с токоведущими частями:

A — тыльной стороной руки;
B — пальцами;
C — инструментом;
D — проволокой.

К примеру, прибор по результатам испытаний был отнесен к 1-му классу защиты от проникновения твердых тел (до 50 мм или тыльная сторона руки), но впоследствии были приняты меры, не позволяющие пролезть внутрь пальцами. Запишут: IP10B.

Также дополнительно могут прописываться литеры:

H. Означает возможность подключения к высокому напряжению — до 72,5 кВ;
Mи S. Проставляются на оборудовании с подвижными элементами. «М» означает, что испытаниям на уровень влагозащиты подвергалось работающее оборудование (подвижные элементы совершали движение), «S» — его испытывали при неподвижных элементах.

Символ W говорит о наличии защиты от погодных факторов.

Класс защиты IP

Разберемся в деталях показателей так называемой Ingress Protection более подробно. Как уже было упомянуто выше, каждая цифра в аббревиатуре имеет своё значение и которой соответствует определённый показатель защищённости. Первая цифра, указываемая сразу после аббревиатуры IP, показывает, насколько этот предмет защищён от инородных для него предметов, в том числе пыли.

Таким образом, общепринятый стандарт выделяет категории показателя стойкости к проникновению чужеродных предметов:

0 уровень – значит, что защита отсутствует полностью и добраться до содержимого может любое внешнее воздействие, в том числе человек;
1 уровень – присутствует защита от значительных габаритов в её тыльную область;
2 уровень – означает, что защита рассчитана максимум на проникновение человеческих пальцев руки;
3 уровень – защита от более мелких объектов, таких как кабели, мелкие инструменты;
4 уровень – защищённость от мелких деталей и предметов – проводков, крупных проволок, болтов;
5 уровень – полноценная защищённость от внешних контактов, а также защищённость от пыли;
6 уровень – полная изоляция, которая не допускает даже пыли.

Вторая цифра соответственно означает определённый класс защиты от влаги и воды. Причём в этом случае также имеет значение сторона проникновения, а также присутствующее в этот момент давление, сила струи или волны.

Значение второй цифры

Цифра 0 – абсолютная незащищенность;
Цифра 1 – частичная защищенность от падающих капель воды сверху (например, мелкий прямой дождь);
Цифра 2 – защита от воды, капающей вертикально с отклонением не более 15ᵒ;
Цифра 3 – защита от попадающих капель сверху или до углового наклона в 60ᵒ;
Цифра 4 – защищенность от мелких брызг, распространяющихся с любой стороны;
Цифра 5 – непроницаемость мелких струек воды, проникающих с любого направления;
Цифра 6 – серьёзная изоляция от сильных струй воды, в том числе морского течения;
Цифра 7 – стойкость к кратковременному погружению в толщу воды (не более 20-30 минут);
Цифра 8 – полноценная водонепроницаемость, обеспечивающая возможность работоспособности под водой даже на некоторой глубине.

Кроме того, степень защиты IP коррелирует и взаимообусловлена некоторыми иными показателями, такими как ВХШХГ (высота, ширина, глубина) объекта, а также КПКВК, области применения АСЧ, КОР, АДЧ, показателями КОПФГ, ОЗТОС, оборудования ТВЛМ, ПРГП. Все эти аббревиатуры, в соответствии с НИКАД и ГПИИР, а также иными нормативными актами должны учитываться при приобретении и эксплуатации.

Класс защиты ip

Часто, когда имеют ввиду «степень защиты», говорят «класс защиты ip». С технической точки зрения это одно и тоже, тоесть синонимичные термины. В нормативной литературе формулировка «классы защиты ip» обычно не употребляется, однако часто можно встретить вопросы: «класс защиты ip54» или «класс защиты ip65», или «класс защиты ip21 что это?». В этих случаях имеется ввиду соответствующая степень защиты. Никаких иных или отдельных стандартов в этом случае не предусматривается, помимо указанных выше.

Рассмотрим далее общераспространенные степени защиты электротехнических изделий и оборудования. Дадим примеры расшифровки ip и определим, где и в каких случаях применяют корпуса этих маркировок. Для определенности возьмем случай для корпусов электро распредщитков.

Как читать маркировку

Расшифровка индекса требует определенных знаний. Здесь первая цифра показывает уровень доступа к опасным частям внутри изделия для факторов, способных повредить его механически. Это любые твердые предметы, от рук до тонкой проволоки, а также пыль.

Вторая цифра обозначает защиту от влаги, которой обладает данное изделие.

Цифры идут в порядке возрастания. Чем больше цифра, тем выше уровень защиты. Если маркировка имеет обозначение вида IP00, значит, никакой защиты нет вообще (например, это оголенный провод). Если изделие отмаркировано как IPxx, значит, степень защиты не определена. Тогда ее следует считать нулевой.

Индекс формата, к примеру, IP4х означает, что по «механике» класс защиты определен и соответствует четверке, а класс защиты от влаги неопределен (считать нулевым).

Буква после цифр означает дополнение, повышенную защищенность по какому-то параметру, при этом изделие должно соответствовать своему основному классу. Также буква может заменять отсутствующую первую цифру (редко встречающаяся ситуация). Ряд букв относится к высоковольтному оборудованию: определяет надежность изделий, работающих под большим напряжением, при контакте с водой.

Расшифровка степень защиты IP

Пример маркировки класса защищённости

Классификация IP по первой цифре

Расшифровка степени защиты IP не сложна, главное — научиться ее понимать. Начать следует с самых широко распространенных классов и их маркировок, для того, чтобы можно было понять, что означает степень защиты IP55 или IP 44. Для примера можно привести некоторые степени защиты IP расшифровка:

Класс защиты IP20, IP21, IP22, IP23 — это самые распространенные электроприборы для квартир и жилых помещений. В серии 2х первая цифра обозначает то, что прибор защищен от части, размером более 12,5 мм. О второй цифре (х) поговорим чуть позднее;
IP30, IP31, IP34 — защита от частиц размером более 2,5 мм. При этом IP 34 наиболее защищен от механических повреждений;
Степень защиты IP44, IP40, IP43 означает, что прибор защищен от частиц размером более миллиметра. Подобный класс защищенности приемлем для ванных комнат, хорошо переносит повышенную влажность;
Степень защиты IP54, IP52, IP57 — прибор частично защищен от пыли. Обычно подобные устройства устанавливаются на лестничных клетках подъездов (электрощиты, осветительные приборы и тому подобные);
IP65, IP66, IP67 — самый высокий класс защищенности, который позволяет оборудованию работать практически в любых средах с повышенной влажностью, пылеобразованием и атмосферными осадками.

Класс защиты во многом зависит от второй цифры в маркировке. К примеру, при обозначении в классификации цифры 68, что означает, степень защиты IP68 допускает даже погружение в воду, что лучше степени защиты IP67. Как расшифровываются вторые цифры, также сейчас попробуем разобраться.

Таблица степеней защищённости

Но не все цифры могут присутствовать в маркировке. К примеру, обозначения IP с литерой 57 найти не удастся, так как подобной классификации не существует.

Так что же означает вторая цифра в подобном обозначении?

Классификация IP по второй цифре

Вторая цифра в маркировке уже конкретизирует виды агрессивности сред. Это числа от 0 до 9, где каждая обозначает определенные условия, а именно:

1 — защищен от вертикального попадания жидкостей;
2 — от жидкостей, которые могут попасть под углом в 15 градусов, то есть косой дождь и тому подобное;
3 — любые осадки;
4 — брызги, к примеру, от проезжающих автомашин и тому подобное;
5 — те же брызги, но уже под повышенным давлением;

Светодиодный прожектор с классом защищённости IP65

6 — мощная струя воды, такая как из брандспойта;
7 — прибор защищен от кратковременного погружения в жидкую среду на определенные глубины;
8 — допускается полное затопление устройства на долгое время (глубина указывается отдельной литерой);
9 — допустима чистка прибора при помощи пара, а также под высоким давлением;
0 — прибор не имеет защиты от влаги и пыли.

Дополнительные буквенные обозначения

Иногда дополнительно к подобной маркировке добавлены буквенные обозначения, которые также могут сказать о многом. Подобных букв может быть две — дополнительная и вспомогательная.

Дополнительные буквенные обозначения несут информацию о защите от прикосновений к токонесущим частям прибора:

«А» — тыльными частями рук;
«В» — пальцами;
«С» — различными инструментами вроде отвертки или плоскогубцев;
«D» — любым проводом.

Вспомогательная буква предназначена для информирования о том, является ли оборудование высоковольтным, условия его испытаний и их результат:

«Н» — устройство является высоковольтным;
«М» — прибор находился в движении при испытаниях на защиту от воды;
«S» — при тех же испытаниях прибор был статичен;
«W» — прибор защищен от атмосферных осадков, солнца, ветра и так далее.

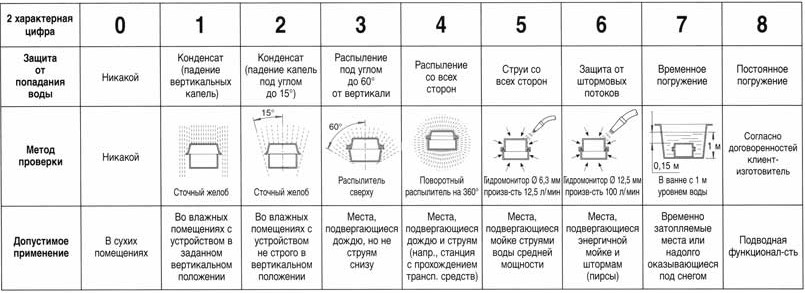

Полная расшифровка вторых цифр в маркировке

Сколько существует степеней защиты от влаги светильников

Свет — это великий волшебник, именно он делает нашу жизнь ярче. Главное, правильно подобрать качественное осветительное оборудование. Выбирая товар, мы часто сталкиваемся с техническими характеристиками, значения которых нам не совсем понятны.

Мы расскажем вам о важном параметре при выборе светильника – степени защиты от механических повреждений и влаги – IP

Наиболее распространены классы защиты IP:
IP20 светильники могут применяться для внутреннего освещения в нормальной незагрязненной среде. Типовые области применения: офисы, сухие и теплые промышленные цеха, магазины, театры.
IP21/IP22 светильники могут применяться в неотапливаемых (промышленных) помещениях и под навесами, так как они защищены от попадания капель и конденсации воды.
IP23 светильники могут применяться в неотапливаемых промышленных помещениях или снаружи.
IP43/IP44 светильники тумбовые и консольные для наружного уличного освещения. Тумбовые светильники устанавливаются на небольшой высоте и защищены от проникновения внутрь мелких твердых тел, а также дождевых капель и брызг.
Для промышленных светильников, используемых для освещения высоких цехов, и уличных светильников распространенной комбинацией является защита электрического блока по классу IP43 (для обеспечения безопасности), а оптического блока по классу IP54/IP65 (чтобы предотвратить загрязнение отражателя и лампы).
IP50 светильники для пыльных сред, защищенные от быстрого внутреннего загрязнения. Снаружи светильники IP50 могут легко очищаться. На объектах пищевой промышленности следует применять закрытые светильники, в которых предусмотрена защита от попадания осколков стекла от случайно разбитых ламп в рабочую зону.
Хотя степень защиты предусматривает обеспечение работоспособности самого светильника, она также означает, что отдельные частицы не могут выпасть из корпуса, что соответствует требованиям пищевой промышленности. Для освещения помещений с повышенной влажностью светильники с IP50 применять нельзя.
IP54 традиционный класс для водозащищенного исполнения. Светильники можно мыть без каких-либо отрицательных последствий. Такие светильники также часто используют для освещения цехов пищевой промышленности, рабочих помещений с повышенным содержанием пыли и влаги, а также под навесами.
IP60 светильники полностью защищены от накопления пыли и могут использоваться в очень пыльной среде (предприятия по переработке шерсти и тканей, в каменоломнях) и для освещения предприятий пищевой промышленности (по соображениям, изложенным выше).
Светильники в исполнении IP60 встречаются редко. Чаще там, где требуется IP60, применяют класс IP65/IP66. IP65/IP66 относятся к струезащитным светильникам, которые применяются там, где для их очистки используются струи воды под давлением или в пыльной среде. Хотя светильники не являются полностью водонепроницаемыми, проникновение влаги не оказывает никакого вреда на их функционирование.
IP65/IP66 светильники часто выпускаются в ударозащищенном исполнении.
IP67/IP68 светильники этого класса можно погружать в воду. Могут применяться для подводного освещения бассейнов и фонтанов. Светильники для освещения палубы кораблей также соответствует этому классу защиты. Метод испытаний не подразумевает, что светильники с IP67/IP68 также удовлетворяют требованиям класса IP66/IP67.

Степень защиты светильника IP производители определяют сами, используя для этого европейский стандарт MEK-529.

Как расшифровывается IP54

Рядом с буквами IP обычно стоят цифры, обозначающие степень защиты от факторов окружающей среды. Первая цифра в IP54 – 5 определяет уровень защиты объекта от твердых тел.

Или попадание инородных тел внутрь корпуса, изоляционного материала и т.д. Это могут быть камни, пыль, песчинки. Всего существует 6 степеней защиты от твердых частиц и пыли, где 0 означает отсутствие защиты. А шестая степень означает максимальный уровень, защищающий даже самую мелкую пыль. Именно этот бренд часто обозначает современные мобильные и другие электронные устройства.

Первая цифра в IP – защита от пыли

Вторая цифра в IP обозначает уровень защиты от влаги или воды. Всего существует восемь степеней. И по аналогии с первым значением – 0 означает отсутствие защиты. IP54 обладает степенью влагостойкости, достаточной для защиты от случайных брызг. В этом случае более близкий контакт с водой опасен для устройства или устройства. Маркировка IP54 часто используется для обозначения соединительных коробок для проводки.

И другие подобные устройства. Также существуют монтажные коробки, более устойчивые к влаге и пыли, но их цена на рынке будет выше, чем у предыдущей.

Первая цифра

Уровень защиты от механических воздействий определяется по первой цифре:

предотвращение, ограничение прикосновения или проникновения в любую часть тела или предмет в руках человека;
блокировка доступа под пылезащитным кожухом, твердые предметы для защиты электрооборудования.

Уровень защиты от вредного воздействия влаги определяется вторым числом.

Дополнительные символы

После пары цифр в обозначении иногда можно встретить пару букв. Первый из них указывает на степень защиты от контакта с опасными частями оборудования и поражения электрическим током при прикосновении:

А – от прикосновения одной рукой;
Б – от прикосновения пальцами;
В – от прикосновения другим инструментом;
D – от прикосновения к проволоке.

Вторая – дополнительная информация об уровне безопасности. Их четыре. В них указывается информация о проведенных испытаниях и они необходимы для электрооборудования:

Н – высоковольтные устройства;
М – протестирован по уровню защиты от негативного воздействия воды (движущееся оборудование);
S – протестирован по уровню защиты от негативного воздействия воды (оборудование в состоянии покоя);
W – с указанием дополнительных защитных устройств.

Выбор степени защиты для различных условий

Значение IP должно соответствовать характеристикам места установки оборудования. Слишком низкая степень защиты может привести к аварии и делает эксплуатацию устройства опасной для людей. Избыточная защита повышает стоимость монтажа и увеличивает габариты электроприбора. Приведем несколько примеров типовых условий:

розетки и выключатели в жилых помещениях должны иметь IP22 или IP33
в детской комнате желателен класс IP43
в ванной комнате и на кухне в зонах рядом с водой устанавливаются розетки, выключатели и светильники с классом защиты IP44
в подвальных помещениях также используются электроприборы со степенью IP44
оборудование, устанавливаемое на открытых балконах, должно иметь защиту IP45 и выше
на улице используются устройства со степенью защиты IP64
максимальную защиту IP68 имеют устройства, предназначенные для работы под водой, например, соединительные муфты подземных кабелей и светильники, которые монтируются на дне бассейна

Что касается промышленного оборудования, все устройства с низким IP (как правило, IP20) устанавливаются в шкафы управления, которые, в свою очередь, должны обеспечивать требуемую защиту в текущих условиях эксплуатации. Как пример устройства с IP00 можно привести печатную плату, работающую без корпуса.

Устройства, работающие самостоятельно, без шкафа, обычно хорошо защищены от внешних воздействий. Например, большинство современных электродвигателей имеют степень защиты IP55 или выше и без проблем выдерживают долговременную работу в условиях сильного запыления и попадания струй воды.

В целом устройства с высоким IP являются более надежными и конструктивно защищенными. Однако при продолжительной работе в тяжелых условиях необходимо регулярно проводить техническое обслуживание оборудования для обеспечения длительного срока эксплуатации.

Другие полезные материалы:

Как прозвонить электродвигатель мультиметром? Трехфазный двигатель в однофазной сети Типичные неисправности электродвигателей

Расшифровка степени защиты

Для того чтобы стало понятней, что конкретно обозначает, каждая степень защиты в стандарте IP, дадим подробную расшифровку.

Пылезащита

Начнем с первой цифры, которая отвечает за защиту от проникновения внутрь корпуса твердых предметов, то есть за пылезащиту.

Степень защиты	Диаметр твердых предметов, от которых обеспечивается защита	Защита от проникновения пыли
IP0x	—	Без пылезащиты, внутрь корпуса могут проникать любые твердые объекты
IP1x	≥ 50 мм	Защита от проникновения твердых объектов большого размера. Например, частей тела, рук, других крупных объектов.
IP2x	≥ 12,5 мм	Защита от проникновения объектов среднего размера. Например, пальцев, крупных инструментов.
IP3x	≥ 2,5 мм	Защита от проникновения мелких объектов. Например, большинства инструментов, крупных кабелей.
IP4x	≥ 1 мм	Защита от проникновения очень мелких объектов. Например, проводов, болтов, мелких инструментов.
IP5x	Пылезащищённое	Защита от проникновения мелких частиц и пыли. При этом небольшое количество пыли все же может попадать внутрь корпуса. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками.
IP6x	Пыленепроницаемое	Полная защита от проникновения пыли. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками. Именно к этой степени защиты относятся большинство защищенных телефонов и смартфонов. Например, сюда относятся устройства с пылезащитой IP65, IP66, IP67 и IP68.

Влагозащита

Теперь расшифровка второй цифры в стандарте IP. Вторая цифра обозначает класс защиты от проникновения внутрь корпуса воды и влаги, то есть уровень водонепроницаемости или водостойкость.

Степень защиты	Описание воздействия водой и влагой, от которой обеспечивается защита	Защита от проникновения воды
IPx0	—	Без влагозащиты, внутрь корпуса беспрепятственно может проникать вода.
IPx1	Вертикальные капли	Защита от вертикальных капель воды. Вода, капающая вертикально на корпус, не должна попадать внутрь корпуса устройства и нарушать его работу.
IPx2	Вертикальные капли под углом до 15°	Защита от вертикальных капель воды при отклонении корпуса на угол до 15 градусов.
IPx3	Падающие брызги	Защита от дождя или брызг воды, которые падают вертикально или под углом до 60 градусов.
IPx4	Брызги	Защита от брызг, которые падают на корпус под любым углом.
IPx5	Струи	Защита от струй воды, которые падают на корпус под любым углом. К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP65.
IPx6	Морские волны	Защита от сильных водяных струй и морской воды. К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP66.
IPx6K	Мощные струи воды высокого давления	Защита от водяных струй под повышенным давлением.
IPx7	Водонепроницаемость при коротком погружении на глубину до 1 м	Защита от воды при кратковременном погружении в воду. При этом постоянная работа в воде не предполагается. К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP67.
IPx8	Водонепроницаемость при погружении на глубину более 1 м длительностью до 30 мин.	Защита от воды при кратковременном погружении в воду. При этом устройство может работать под водой до 30 минут. К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP68.
IPx9	Воздействие с водой высокой температуры	Защита от воды при высокотемпературной мойке с водой под высоким давлением.
IPx9K	Воздействие мощной струей воды с высокой температурой	Защита от воды при высокотемпературной мойке с водой под высоким давлением с более близкого расстояния.

Нужно отметить, что защита от попадания воды часто автоматически обеспечивает защиту от проникновения пыли. Например, если устройство получило защиту от воды на уровне 4, то оно автоматически получит защиту от попадания пыли на уровне 5.

Также уровень защиты от воды не складывается после уровня 6. Это означает, что устройство с защитой от воды уровня 7 не обязательно будет соответствовать уровню защиты от воды 5 или 6. При соответствии нескольким уровням они перечисляются через косую черту, например, IP65/IP68.

Дополнительно

После указания степени защиты могут добавлять буквенные обозначения, которые указывают на степень защиты человека от доступа к опасным частям устройства или параметры тестирования.

Буква	Значение
А	Защита от доступа тыльной стороной руки.
В	Защита от доступа пальцем.
С	Защита от доступа инструментом.
D	Защита от доступа проволокой.
H	Высоковольтная аппаратура.
М	Устройство работало о время испытаний защиты от воды.
S	Устройство не работало о время испытаний защиты от воды.
W	Защита от погодных условий.

Показатели: степень защиты IP65

Фактически, самым распространённым уровнем обеспечения стойкости электротехнических и иных объектов является уровень защиты IP65. Как мы видим из характеристики, такие вещи обладают крайне высокой изолированностью от влияния пыли, а также способны выдерживать существенные окропления водой.

Описание оборудования с показателем IP65:

Абсолютная устойчивость ко всем проникновениям твёрдых частиц внешней среды и пыли, о чём говорит максимальный из возможных индекс 6.
Достаточно высокая устойчивость к проникающей влаге, вплоть до выдерживания струек и лёгких водных напоров подобного типа (индекс 5).
Такие средства предназначены для эксплуатирования на открытой среде, которая подвергает их всем атмосферным явлениям, в том числе дождю.

Именно эта степень IP является самой используемой, так как она принадлежит к категории самых высококачественных в плане защиты. В качестве примера можно привести большинство мобильных телефонов, защитные корпуса различного применения, светильники, кабель или канал для электропроводки и многие иные.

Маркировка IP68

Знак IP68 с гордостью наносится на свою продукцию производителями цифровой электроники. Не все устройства могут носить эту аббревиатуру, так как показатель влагостойкости 8 является максимальным. А это значит, что этот продукт может продолжать работать, даже если он полностью погружен в воду. Кроме того, в технических характеристиках должно быть указано количество метров, которое может выдержать устройство.

Индекс защиты от пыли также является самым высоким в маркировке IP68. В отличие от предыдущего сорта (7) это означает полное засорение пыли. Подобную маркировку можно найти на многих устройствах: водонепроницаемые часы, сотовые телефоны, видеокамеры и т.д. Мы продолжаем расшифровывать марки IP65, IP66, IP55, IP67, IP44, IP40 и другие.
