Пакетный выключатель

Подключаем провода к автомату – кабель с монолитной жилой

Можно свести жилые помещения под один автомат, на другой повесить бойлер, на третий автомат кондиционер и т

Методики проверки УЗО Монтаж электрического щитка Электрический щиток в квартире, его важность в системе электроснабжения дома чрезвычайно велика.
Номинальное напряжение. Перед нами автомат серии ВА фирмы iek.
Через автоматический выключатель подключают фазный провод, заземляющий и нейтральный проводник, на осветительные приборы и розетки проходит напрямую.
Остается лишь подать напряжение, включить все защитные приборы и проверить напряжение на выходе и входе автомата при помощи индикаторной отвертки

Подключение автоматов в щитке вход сверху или снизу Перед тем как подключать автомат сверху или снизу, рекомендуется осмотреть соединительные гнезда. Исключительно полезна установка УЗО там, где присутствуют дети.
Что важно сделать И вот вы подошли, к, пожалуй, самому ответственному моменту — заполнению щитка. Что сказано в ПУЭ по этому поводу? Также может устанавливаться в качестве защиты между щитом и помещением.


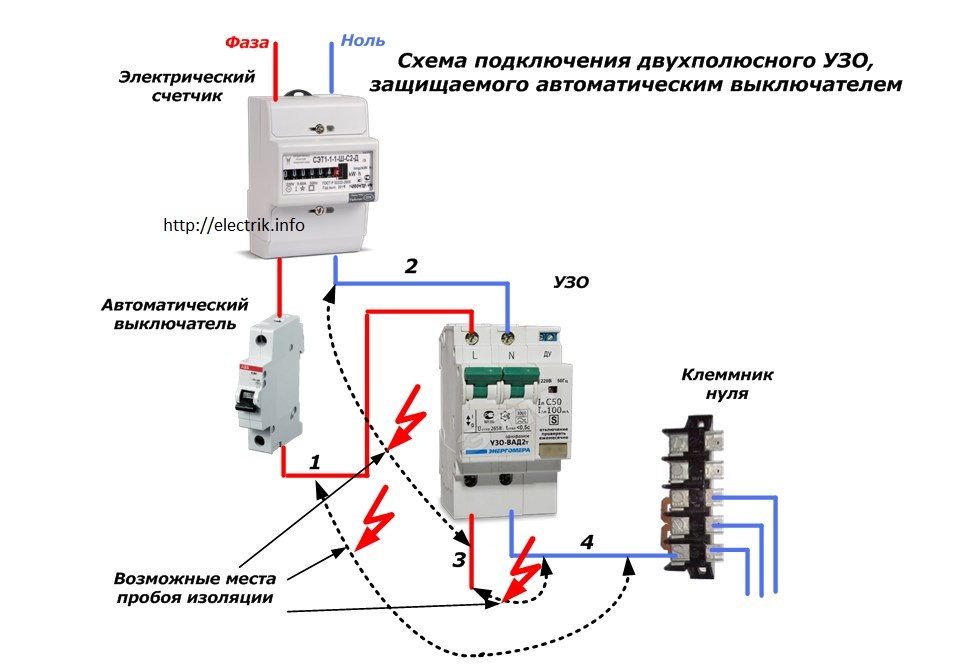

Показатель рабочего тока. Выводы и полезное видео по теме Нюансы установки всех элементов на квартирном щитке : Подробности монтажа УЗО: УЗО и автоматы — оборудование технически сложное. Причем на каждую группу нужен автомат со своими характеристиками. Для работ, проводимых в щитке, стоит провести подготовку всех перемычек требуемой длины, а также соответствующего сечения.

Что сказано в ПУЭ по этому поводу? Таковыми являются системы защитного отключения, различные реле, автоматические выключатели и многофункциональные автоматы. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Смотреть нужно на 1 и 3 контакте если смтреть слева на право , туда подключены жилы питающих проводов. Проводники неправильно соединяются.
Схема подключения ДИФАВТОМАТА.

Схема подключения пакетн ого выключателя

Перед подключение провода зачищаются на определенную длину и закрепляются в винтовых зажимах пакетн ого выключателя. Некоторые модели требуют, чтобы концы проводов были скручены в колечки для установки под винт. Непосредственное подключение осуществляется в разрыв только фазного провода.

В зависимости от электрической сети, применяются различные схемы подключения. Если используется трехфазная сеть, провода подключаются к полюсам с одной стороны прибора с соблюдением очередности фаз. С другой стороны выключателя подключаются провода нагрузки в той же очередности, только с соблюдением диагональной противоположности. В этом случае пакетн ый выключатель имеет только два положения: все фазы либо разорваны, либо замкнуты.

Если электрический пакетн ик подключается в двухфазную сеть, в этом случае можно воспользоваться только двумя контактами из имеющихся трех. Столько же контактов задействовано и в однофазной сети. В обоих случаях выполняется подключение фазного и нулевого провода к соответствующим контактам. Пакетн ый выключатель также будет работать только в двух положениях – включенном и выключенном.

При наличии заземляющего контакта, расположенного на корпусе прибора, выполняется устройство заземления отдельным проводом земли или зануления – отдельным нулевым проводом, не являющимся рабочим нулем. Чаще всего подключенный переключатель устанавливается в распределительный щит с использованием DIN-рейки. Надежное крепление гарантирует надежную и долговечную эксплуатацию прибора.

Схема подключения

Пакетники разрабатывались для использования их в качестве вводных выключателей. Исходя из этого, их целесообразно устанавливать перед электросчётчиком, чтобы в случае необходимости можно было отключить всю квартирную сеть. Эти устройства не защищают электропроводку и оборудование от КЗ. Для этих целей используют защитные автоматы.

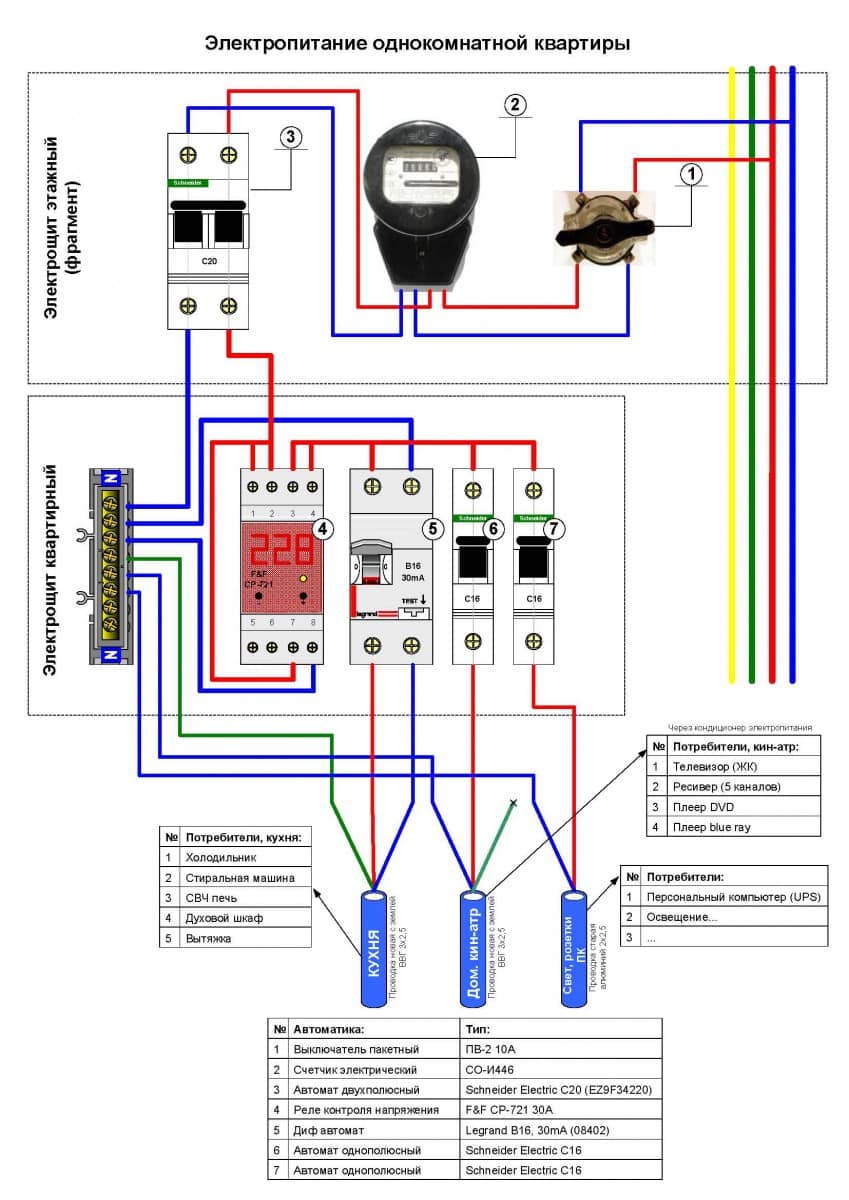

На рисунке 4 показан пример схемы электропроводки в однокомнатной квартире, наглядно демонстрирующий принцип подключения пакетного выключателя.

Рис. 4. Подключение пакетного выключателя

Разумеется, вместо пакетного выключателя можно применять вводный автомат, однако это не целесообразно. Во-первых – он дорогой, во-вторых – такие аппараты быстро изнашиваются при частых отключениях нагрузок, а в-третьих – автомат может сработать в том случае, если в одной из цепей появится КЗ. Тогда весь дом или квартира останется без электричества. Проблема решается путём точных расчётов и регулировок уставок вводного автомата.

Трехфазные и двухпозиционные коммутаторы модульного типа

Устройство пакетного переключателя

Приборы этого класса устанавливаются в трехфазные сети и позволяют коммутировать подачу питания на мощные асинхронные электродвигатели. В частности, они применяются с целью переключения комплекта из 3-х обмоток с одной схемы включения на другую: с «треугольника» на «звезду» и обратно.

Коммутация режимов подключения статорных обмоток необходима, чтобы снизить величину пусковых токов в цепях питания – «облегчить» запуск.

Двухпозиционные модульные коммутаторы представлены в ассортименте электротехнических изделий пакетными переключателями кулачкового типа. Они широко востребованы в следующих ситуациях:

  • при монтаже щитов управления силовым оборудованием переменного и постоянного тока;
  • в современных электросетях, оснащенных системами автоматического резервирования;
  • для переключения обмоточных схем и режимов работы электродвигателей, а также для управления освещением сразу из нескольких точек;
  • для выбора подходящих условий функционирования трансформаторных подстанций (ТП), а также оптимизации работы обслуживающей их коммутационной аппаратуры;
  • при выборе нужного режима для отопительного оборудования и сварочных агрегатов.

Трехпозиционный пакетный переключатель

Одной из разновидностей двухпозиционных коммутаторов являются приборы, у которых помимо двух крайних положений имеется и одно центральное. Формально их относят к трехпозиционным переключателям с одной нейтральной позицией, но в схемах они все равно используются как двухполюсники.

Для удобства выбора требуемого образца коммутирующего изделия, подходящего для конкретных условий, на корпусе указываются основные технические параметры:

  • тип коммутирующего устройства;
  • номинальный ток, на который рассчитан его рабочие контакты;
  • электрическая схема коммутаций (таблица переключений);
  • категория защищенности от климатических воздействий.

Автоматический заменитель

Иногда устанавливается автоматическое резервное копирование, но в этом нет необходимости, особенно если линия дополнительно защищена RCD + AB или RCBO. Если решено смонтировать такое устройство, то руководствуются стандартным правилом: оптимальный рейтинг ниже, чем у основного устройства, и выше, чем у групповых переключателей дальше по линии (например, если есть УЗО + Балки АБ для защиты котла и т.д.). Пример: основное устройство – 32 А, а резервное – 25 А, если устройства в группе – 20 А. Если такое соотношение невозможно, по крайней мере, значение не должно быть ниже, т.е соответствовать входу AB. В этом случае резервное устройство будет выполнять роль отключающего устройства (при ремонте линии), в аварийных условиях оно отключится одновременно с основным устройством.

Основные критерии выбора

Для того чтобы правильно подобрать вводной автомат (ВА) нужно знать на какие характеристики стоит обратить внимание при покупке

Номинальный ток

Это самая важная характеристика при выборе вводного защитного устройства. Это свойство прибора обозначает максимальный ток, при превышении которого произойдёт отключение питания, за определённое время.

Вне зависимости от того, является автомат вводным или обеспечивающим защиту конкретной линии (провода), его расчёт производится по максимальной мощности потребителей электроэнергии. Номинал вводного устройства выбирают, рассчитывая мощность (или ток) всех потребителей при одновременном включении в сеть, для большей безопасности уменьшая полученное число на 10-15%, округляя в сторону меньшего значения.

Как снять автомат с рейки

Практически все современные модульные автоматы крепятся на дин-рейку. Она может отличаться размерами и профилем, но принцип монтажа любых коммутационных аппаратов на ней одинаков.

Найдите снизу выключателя П-образную проушину. Вставьте в нее небольшую плоскую отвертку и потяните вниз.

Если у вас двух или трехполюсный автомат, УЗО или диффавтомат, таких проушин может быть две штуки. Оттягивать придется каждую из них.

Далее, не вынимая отвертку, делаете с помощью нее как рычагом, легкое движение вверх и освобождаете нижнюю часть автомата с Din-рейки.

Затем приподнимаете сам корпус автомата вверх и полностью снимаете его с крепежа.

Вроде бы все просто и элементарно, но в тесных условиях маленькой щитовой, все эти хрупкие проушины часто ломаются. На старых выключателях это не проблема, а вот новый экземпляр стоит поберечь.

Еще один нюанс заключается в том, что некоторые проушины подпружинены. Стоит вытащить из них отвертку и они тут же возвращаются назад.

Кроме того, вышеописанный демонтаж легко производится на одиночных автоматах или аппаратах подключенных как сверху, так и снизу при помощи обычного одножильного провода. Но есть выключатели, которые стоят внутри целой сборки, запитываемой через так называемую фазную гребенку.

Это очень удобная и надежная вещь, которой давно пользуются все электромонтажники. Так вот, если вам нужно поменять автомат именно в таком ряду или цепочке, придется откручивать все контакты, всех выключателей, куда заходит эта гребенка.

Затем ее вытаскивать и только после этого демонтировать нужный выключатель. Иным способом этого сделать у вас не получится.

Если у вас автомат старого образца, который намертво крепится на винтах с резьбой, непосредственно к металлическому основанию, то здесь основная проблема будет связана с откручиванием этих самых винтов.

За долгое время они могут и заржаветь. Поэтому заранее запаситесь WD-40. Может даже придется их высверливать.

Вместо них рекомендуется устанавливать уже модульные экземпляры. Для этого крепят на саморезы короткий кусочек дин-рейки, а уже на нее садят новый выключатель.

Основные типы и виды пакетников

Пакетники классифицируют по разным признакам:

  • по месту присоединения внешних электрокабелей к панели (переднее, заднее подключение);
  • по степени защищенности внутренних конструкционных элементов от негативных факторов окружающей среды (различают открытые, защищенные, герметичные приборы);
  • по особенностям конструкции переключателей (пакетно-кулачковые, барабанные).

Несмотря на большое разнообразие пакетных выключателей и переключателей они имеют общие техническо-эксплуатационные характеристики и схожие недостатки.

Так, ресурс пружинного механизма рассчитан примерно на 103 отключения электроэнергии. Есть износостойкие модели, которые выполняют 203-1000 отключений. Главное условие: частота срабатывания механизма не должна превышать 50 в течение 1 часа.

Галерея изображений

Фото из

Пакетники в незащищенном корпусе прекрасно подходят для монтажа в электрощитках. Главное, чтобы щиты, ниши или ящики располагались в сухих помещениях и были надежно закрыты от пыли, влаги, брызг. Если эти условия не соблюдены, высока вероятность, что прибор быстро выйдет из строя из-за ржавчины, частиц пыли или повреждения контактов

Пакетные устройства выключения и переключения, закрытые корпусом, необязательно устанавливать в нишах и щитах. Их внешняя оболочка служит хорошей защитой от пыли и случайных повреждений. Производители отдельно позаботились о том, чтобы на контакты не попадали частицы грязи, а к токоведущим элементам невозможно было прикоснуться, не разобрав устройство

Это приборы в брызгонепроницаемых и взрывозащищенных корпусах. Внешние оболочки устройств изготовлены из высокопрочного пластика и алюминия. Материалы исключительно долговечны, не поддаются коррозии. Корпуса сконструированы так, чтобы внутрь механизма не попадали капли влаги и частицы пыли. Такие устройства можно монтировать в любых условиях, даже за пределами помещений

Пакетники различаются по способу установки. Они делятся на стационарные и выкатные с втычными контактами. Выбирают устройства в зависимости от удобства и конкретных условий эксплуатации. Главное, чтобы технические характеристики приборов соответствовали напряжению в сети, количеству направлений и полюсов, номинальному току

Открытый пакетный выключатель

Защищенные и незащищенные пакетники

Пакетник в герметизированном корпусе

Современный стационарный пакетный выключатель

Маркировка изделий может включать такие буквенные и цифровые условные обозначения:

  • «В» – выключатель;
  • «П» – переключатель;
  • «П» – пакетный;
  • «Г» – герметичный;
  • цифры 1-4 – количество полюсов;
  • «Н» – направление (2, 3, 4, а также «Р» — реверс).

В маркировке приборов указывают степень защищенности, тип размещения, особенности установки, номинальный ток. Иногда можно встретить пометки-сокращения «сил.» и «пл.». Они используются для обозначения материала корпуса (силуминовый, пластиковый). К примеру, маркировка прибора ГППМ-2-60/Н2 расшифровывается как 2-полюсный 60-амперный герметичный пакетный переключатель на 2 направления.

Подключение розетки к щитку без заземления

Согласно ПУЭ, установка розеток без заземления допускается только в сухих помещениях — для подключения маломощных приборов, но в проводке домов старой постройки заземляющая жила часто отсутствует.

В данной ситуации пригодны к использованию розетки как с контактом для подключения заземляющего провода, так и без него — клемма для заземления остаётся свободной и не является помехой для установки.

От подключения заземляемой розетки данная операция отличается лишь отсутствием необходимости применять трёхжильный кабель. Соответственно, из перечня работ выпадают всё связанное с жилой заземления.

Пакетные выключатели и переключатели

Пакетные выключатели

Пакетные выключатели (рис. 16) служат для включения и отключения электрических цепей постоянного и переменного тока до 100 А при напряжении 220 В и до 60 А — при напряжении 380 В.

Пакетные выключатели и переключатели значительно компактнее рубильников. Пакетные выключатели монтируются с выводом на панель только рукоятки, что обеспечивает безопасность работы обслуживающего персонала.

Пакетный выключатель состоит из переключающего механизма и контактной группы; клеммы, несколько неподвижных контактов выступают из корпуса. Подвижные контакты находятся внутри корпуса на втулке квадратного сечения, выполненной из изоляционного материала. Корпус набирается из изоляционных шайб, соединенных между собой стягивающими шпильками. Подвижные контакты поворачиваются рукояткой через пружинный механизм быстрого переключения.

При повороте рукоятки вначале заводится пружина механизма быстрого переключения. Когда усилие, действующее от рукоятки на фигурную шайбу, возрастает до определенной величины, шайба очень быстро поворачивается на четверть оборота до следующего упора в верхней крышке.

Упоры в крышке расположены под углом °. Втулка квадратного сечения, на которой укреплены подвижные контакты, соединена с фигурной шайбой. Одновременно с быстрым поворотом фигурной шайбы происходит поворот подвижных контактов. Последние укреплены в пластинах из фибры, которые выполняют функцию направляющих и обеспечивают быстрое гашение возникающей дуги.

Рис. 16.Устройство пакетного выключателя Фибра под воздействием высокой температуры выделяет большое количество газов. Давление их увеличивается, в результате чего происходит движение газов через щели пакета. Свежий, неионизированный воздух, поступающий внутрь выключателя, способствует быстрому гашению дуги.

Пакетные выключатели

выпускают на токи 10 и 25 А при напряжении 220 В в одно-, двухи трехполюсном исполнениях. Последние применяют для включения трехфазных асинхронных двигателей (например, в универсальных приводах).

В трехполюсном пакетном выключателе

три подвижных контакта расположены между четырьмя изоляционными шайбами. Эти же пакетные выключатели могут применяться и при напряжении 380 В, но допустимая величина тока для них снижается соответственно до 6 и 15 А.

При номинальных величинах тока и напряжения и коэффициенте мощности 8,0 пакетные выключатели выдерживают 20 тысяч переключений. Частота переключений не должна превышать 300 в час.

Для удобства подключения проводов неподвижные контакты расположены не по образующей, а сдвинуты относительно друг друга. Клеммы одного контакта расположены между одними и теми же шайбами диаметрально противоположно. Провода от приемника принято подключать к клеммам, расположенным по разные стороны шпилек.

Поворачивая рукоятку пакетного выключателя на °, можно включать и отключать приемник. Из четырех положений рукоятки пакетного выключателя два соответствуют включенному и два отключенному состоянию приемника.

Особенности подключения к защитному автомату

Каждый автомат имеет технический паспорт, в котором указаны четкие требования к используемым проводникам:

  • тип крепления;
  • диаметр сечения;
  • величина удаляемой с концов изоляции.

Например, при подключении автомата ВА 47-29 С10, изоляция с конца удаляется на 0,7-1 сантиметр. Затем жила вводится в зазор контактного зажима и фиксируется винтом. Прочность крепежа проверятся опытным путем – нужно как следует потянуть за провод с покачиваниями в разные стороны.

При использовании гибкого провода, наконечники должны иметь соответствующее сечение.

Каким образом подключать автоматы, если они расположены в ряд? В случае, когда на распределительном щитке количество автоматов превышает один и они установлены в ряд, то для их соединения лучше всего использовать не отдельные куски провода, как это бывает на практике, а специальную медную шину. Она подгоняется под нужную длину и затем к ней подключаются фазы выключателей в порядке очередности.

Вот в принципе и все, что нужно знать, чтобы не допустить ошибок при монтаже автоматических защитных выключателей и подключить их самостоятельно, без привлечения профессионального электрика.

Для закрепления материала по теме «Как подключить автоматический выключатель» можно посмотреть соответствующие видео-материалы, которые можно найти в свободном доступе в сети Интернет.

Основные типы и виды пакетников

Пакетники классифицируют по разным признакам:

  • по месту присоединения внешних электрокабелей к панели (переднее, заднее подключение);
  • по степени защищенности внутренних конструкционных элементов от негативных факторов окружающей среды (различают открытые, защищенные, герметичные приборы);
  • по особенностям конструкции переключателей (пакетно-кулачковые, барабанные).

Несмотря на большое разнообразие пакетных выключателей и переключателей они имеют общие техническо-эксплуатационные характеристики и схожие недостатки.

Так, ресурс пружинного механизма рассчитан примерно на 103 отключения электроэнергии. Есть износостойкие модели, которые выполняют 203-1000 отключений. Главное условие: частота срабатывания механизма не должна превышать 50 в течение 1 часа.

Галерея изображений

Фото из

Открытый пакетный выключатель

Защищенные и незащищенные пакетники

Пакетник в герметизированном корпусе

Современный стационарный пакетный выключатель

Маркировка изделий может включать такие буквенные и цифровые условные обозначения:

  • «В» – выключатель;
  • «П» – переключатель;
  • «П» – пакетный;
  • «Г» – герметичный;
  • цифры 1-4 – количество полюсов;
  • «Н» – направление (2, 3, 4, а также «Р» – реверс).

В маркировке приборов указывают степень защищенности, тип размещения, особенности установки, номинальный ток. Иногда можно встретить пометки-сокращения «сил.» и «пл.».

Они используются для обозначения материала корпуса (силуминовый, пластиковый). К примеру, маркировка прибора ГППМ-2-60/Н2 расшифровывается как 2-полюсный 60-амперный герметичный пакетный переключатель на 2 направления.

Чем заменить?

Если пакетный выключатель (переключатель) вышел из строя его необходимо заменить новым устройством такого же типа с аналогичными (или с более высокими) параметрами. Для замены выключателя можно использовать защитный автомат, который рассчитан на работу с токами и номинальным напряжением, соответствующим нагрузкам данной цепи. Разумеется, количество полюсов необходимо соблюдать.

Для ориентации по параметрам приводим таблицу с параметрами.

Таблица 2.

Название Количествополюсов Номинальный ток А Числокоммутаций Степень защиты
220В 380В
ПВ1-16-М3 1 16 10 1 IP00
ПВ2-16-М3 2 16 10 1 IP00
ПВ3-16-М3 3 16 10 1 IP00
ПВ2-40-М3 2 40 25 1 IP00
ПВ3-40-М3 3 40 25 1 IP00
ПВ4-40-М3 4 40 25 1 IP00
ПВ2-100-М3 2 100 60 1 IP00
ПВ3-100-М3 3 100 60 1 IP00
ПВ4-100-М3 4 100 60 1 IP00
ПВ1-16-М1 IP56 пластик 1 16 10 1 IP56
ПВ2-16-М1 IP56 пластик 2 16 10 1 IP56
ПВ3-16-М1 IP56 пластик 3 16 10 1 IP56
ПВ2-40-М1 IP56 пластик 2 40 25 1 IP56
ПВ3-40-М1 IP56 пластик 3 40 25 1 IP56
ПВ4-40-М1 IP56 пластик 4 40 25 1 IP56
ПВ2-100-М1 IP56 пластик 2 100 60 1 IP56
ПВ3-100-М1 IP56 пластик 3 100 60 1 IP56
ПВ4-100-М1 IP56 пластик 4 100 60 1 IP56
ПП1-16-H2-М3 1 16 10 2 IP00
ПП2-16-H2-М3 2 16 10 2 IP00
ПП3-16-H2-М3 3 16 10 2 IP00
ПП4-16-H2-М3 4 16 10 2 IP00
ПП2-40-H2-М3 2 40 25 2 IP00
ПП3-40-H2-М3 3 40 25 2 IP00
ПП4-40-H2-М3 4 40 25 2 IP00
ПП2-100-H2-М3 2 100 60 2 IP00
ПП3-100-H2-М3 3 100 60 2 IP00
ПП4-100-H2-М3 4 100 60 2 IP00
ПП2-16-H2-М2 IP56 пластик 2 16 10 2 IP56
ПП3-16-H2-М2 IP56 пластик 3 16 10 2 IP56
ПП4-16-H2-М2 IP56 пластик 4 16 10 2 IP56
ПП2-40-H2-М2 IP56 пластик 2 40 25 2 IP56
ПП3-40-H2-М2 IP56 пластик 3 40 25 2 IP56
ПП4-40-H2-М2 IP56 пластик 4 40 25 2 IP56
ПП2-100-H2-М2 IP56 пластик 2 100 60 2 IP56
ПП3-100-H2-М2 IP56 пластик 3 100 60 2 IP56
ПП3-16-H3-М3 3 16 10 3 IP00
ПП3-40-H3-М3 3 40 25 3 IP00
ПП4-40-H3-М3 4 40 25 3 IP00
ПП2-100-H3-М3 2 100 60 3 IP00
ПП3-100-H3-М3 3 100 60 3 IP00
ПП4-100-H3-М3 4 100 60 3 IP00
ПП2-16-H3-М2 IP56 пластик 2 16 10 3 IP56
ПП3-16-H3-М2 IP56 пластик 3 16 10 3 IP56
ПП4-16-H3-М2 IP56 пластик 4 16 10 3 IP56
ПП2-40-H3-М2 IP56 пластик 2 40 25 3 IP56
ПП3-40-H3-М2 IP56 пластик 3 40 25 3 IP56
ПП4-40-H3-М2 IP56 пластик 4 40 25 3 IP56
ПП2-100-H3-М2 IP56 пластик 2 100 60 3 IP56
ПП3-100-H3-М2 IP56 пластик 3 100 60 3 IP56
ПП1-16-H4-М3 1 16 10 4 IP00
ПП2-16-H4-М3 2 16 10 4 IP00
ПП3-16-H4-М3 3 16 10 4 IP00
ПП4-16-H4-М3 4 16 10 4 IP00
ПП2-40-H4-М3 2 40 25 4 IP00
ПП3-40-H4-М3 3 40 25 4 IP00
ПП4-40-H4-М3 4 40 25 4 IP00
ПП2-100-H4-М3 2 100 60 4 IP00
ПП3-100-H4-М3 3 100 60 4 IP00
ПП4-100-H4-М3 4 100 60 4 IP00
ПП2-16-H4-М2 IP56 пластик 2 16 10 4 IP56
ПП3-16-H4-М2 IP56 пластик 3 16 10 4 IP56
ПП4-16-H4-М2 IP56 пластик 4 16 10 4 IP56
ПП2-40-H4-М2 IP56 пластик 2 40 25 4 IP56
ПП3-40-H4-М2 IP56 пластик 3 40 25 4 IP56
ПП4-40-H4-М2 IP56 пластик 4 40 25 4 IP56
ПП2-100-H4-М2 IP56 пластик 2 100 60 4 IP56
ПП3-100-H4-М2 IP56 пластик 3 100 60 4 IP56
ПП3-16-P-М3 3 16 10 Реверсивный IP00
ПП3-40-P-М3 3 40 25 Реверсивный IP00
ПП3-100-P-М3 3 100 60 Реверсивный IP00
ПП3-16-P-М2 IP56 пластик 3 16 10 Реверсивный IP56
ПП3-40-P-М2 IP56 пластик 3 16 10 Реверсивный IP56
ПП3-100-P-М2 IP56 пластик 3 100 60 Реверсивный IP56

Назначение пакетного выключателя

Такой механический выключатель, как пакетный выключатель предназначался для отключения электроэнергии в квартирах. Он напрямую подключался к сети, поэтому отключение от сети без снятия напряжения со всего электрощита, не было возможным.

Особенности конструкции этого ПВ (пакетного выключателя) имеют такие недостатки, как быстрый износ контактов пакетника, из-за свободного доступа пыли к площадкам контактов выключателя. Открытые крепления сетевых проводов могут стать причиной поражения электрическим током.

Недолговечность работы пакетника, рассчитанного на чуть более 100 переключений. ПВ предназначались для переключения небольших токов в сетях до 660 В. Устанавливался пакетник во всех электрощитах, панелях управления в виде вводного выключателя. Устройство пакетного выключателя состоит из изоляционного материала с установленными подвижными и неподвижными контактами, которые также изолированы.

Пакетный выключатель, двухполюсный-ПП

Клеммы для крепления проводов находятся на неподвижных контактах. Принцип работы пакетного выключателя заключается в том, что для отключения или включения ручной механизм нужно повернуть на 90. Благодаря пружинному механизму и фиксирующим выступам, контакты четко фиксируются в нужном положении.

Устройство пакетного выключателя ПВ-2-16

Пакетный выключатели могут быть открытыми, в защитном или герметичном корпусе. Также применялись пакетные выключатели взрывозащитного исполнения. ПВ могут устанавливаться только в сухих помещениях при отсутствии пыли, в электрощитах, ящиках, где отсутствует возможность открытого прикосновения и не пожароопасных помещениях.

Обозначения на корпусе переключателя

Устройство пакетного выключателя защитного исполнения имеет корпус из изоляционного материала. Герметичные корпуса ПВ защищают механизм переключения от влаги. Такие пакетные выключатели имеют обозначение по схеме ПП — пакетный переключатель или ПВ — пакетный выключатель. Цифры обозначают число полюсов и номинальный ток пакетника.

Схема подключения пакетного выключателя

Пакетные переключатели и выключатели имеют несколько видов крепления — это крепление к передней панели 4 мм или 22 мм, где сетевые провода крепятся сзади, крепление с помощью задней скобы и крепления за корпус пакетника.

Число контактов может быть разным в зависимости от использования ПВ для однофазного (двухполюсный) или трёхфазного (трехполюсный) напряжения. Сейчас такие пакетники остались в хрущёвках, где по мере их выхода из строя меняются на автоматические выключатели с полной защитой .

С этим читают

Классификация и маркировка пакетных выключателей и переключателей

«Пакетники» выпускаются в довольно большом разнообразии моделей. Об их характеристиках можно судить по нанесенной маркировке.

Принята такая схема маркировки моделей:

ХХ Х – ХХХ  ХХ  ХХ  ХХХХ  ХХХХ

ХХ — тип прибора. Возможны два варианта:

ПВ — пакетный выключатель;

ПП — пакетный переключатель.

Х — количество полюсов (то есть коммутирующих пакетов). Указывается цифрой, обычно от 1 до 4.

ХХХ — номинальный ток, например, 25А. как мы помним, для трехфазной сети этот показатель должен уменьшаться на одну ступень.

ХХ — актуально только для переключателей – это количество направлений при коммутации электрических цепей. Возможные значения – от Н2 до Н4. Обозначение Р говорит о предназначении переключателя для реверсивного запуска электродвигателя.

ХХ — обозначение климатического исполнения прибора и категория его допустимого размещения, в соответствии с ГОСТ 15150.

ХХХХ — обозначение степени защищённости корпуса и материала его изготовления:

Отсутствие символов – защиты не предусмотрено, IP00;

кар. 30 — карболитовый корпус, степень защиты IP30;

пл. 56 — корпус из ударопрочного негорючего пластика, степень защиты IP56;

сил. 56 — силуминовый корпус, степень защиты IP56.

ХХХХ — условное обозначение способа крепления пакетного выключателя (переключателя).

исп. 1 – исполнение 1, крепление передней скобой за панелью толщиной до 4 мм;

исп. 2 – исполнение 2, крепление передней скобой за панелью толщиной до 25 мм;

исп. 3 – исполнение 3, крепление задней скобой внутри распределительного шкафа (чаще всего как раз и встречается в подъездных шкафах);

отсутствие символов – исполнение 4, характерное для приборов, обладающих степенью защиты IP30 или IP56. Крепление осуществляется через предусмотренные монтажные отверстия в нижней части корпуса.

Пакетные выключатели с равным количеством полюсов и одинаковым токовым номиналом, но в различном исполнении

Для примера на иллюстрации показано несколько одинаковы по количество полюсов и по номинальному току нагрузки пакетных выключателей в различном исполнении.

  • «а» и «б» — выключатели, не имеющие защиты (IP00). Разница между ними – в исполнении: «а» — исполнение 1 с креплением передней скобой, «б» — исполнение 3 с креплением задней скобой.
  • «в» — выключатель в карболитовом корпусе, степень защиты IP30, только от попадания твердых предметов, то есть со спрятанными под изолированным корпусом клеммами.
  • «в» и «г» — выключатели соответственно в ударопрочном пластиковом и в силуминовом корпусах. Степень защиты IP56, то есть практически полная, в том числе от самой мелкой пыли и от прямого попадания воды. Предусмотрены сальниковые проходы для герметизации подходящей к выключателю проводки.

Все выключатели, имеющие ту или иную степень защиты, имеют исполнение 4, то есть их крепление осуществляется через предусмотренный проушины с монтажными отверстиями.

Чтобы закончить с маркировкой, дадим еще одну таблицу. Это – условные обозначения различных пакетных выключателей и переключателей на электрических схемах.

Обозначение пакетных выключателей и переключателей на электротехнических схемах и принципы коммутации их контактов

Как уже, наверное, становится понятно, в руках настоящего мастера пакетный переключатель становится своеобразным «конструктором». Можно создать различные схемы коммутации электрических цепей.

Что такое пакетные переключатели

Пакеты, коммутаторы, коммутаторы пакетов – это устаревшие коммутаторы (теперь вместо них автоматические выключатели) для электроснабжения домов, домов с сетями мощностью:

  • до 60 А при напряжении до 380 В;
  • до 440-660 В.
  • до 100 А при напряжении 220 В;

Устройство можно узнать по внешнему виду – он похож на обычный поворотный переключатель в виде ручки. Элемент может иметь модификации, меньшие габариты, но он заметный, идентифицировать его по внешнему виду не составит труда.

В то время, когда АБ не были очень популярны, в советское время в основном использовались пакеты, поэтому они до сих пор встречаются в старых зданиях и коммутаторах. Это первые изобретенные серийно выпускаемые устройства такого типа.

Как это работает, как включить

Пакетный выключатель на самом деле является простым выключателем. Устанавливается у входа в электрическую сеть квартиры в подъездных шкафах-купе, поэтому еще (во всяком случае, как АВ вместо него) называется вводной. Он используется для отключения питания от кабеля, входящего в комнату. Переключение цепей производится только вручную.

Если необходимо обесточить объект, например, при электромонтажных работах, замене проводки, сумку выключают, повернув выключатель, заложив руки в щит. Положение концов ручки отпечатано на корпусе прибора: «I» – включено, «O» – выключено. Для включения (замыкания цепи) поверните переключатель на 90 ° так, чтобы он располагался вдоль отметки «I», для деактивации (размыкания) – вдоль отметки «O».

В схемах по ГОСТ 2.755-87 мешок может обозначаться как стандартный выключатель с необходимым количеством механически соединенных полюсов. Также есть обозначения по инструкции с обозначением буквы клемм.

5 бесспорных преимуществ устройств

Популярность пакетных выключателей в течение многих десятилетий обусловлена неоспоримыми достоинствами этих приборов:

  1. Компактность. Благодаря маленьким размерам устройства просты в установке и удобны в эксплуатации.
  2. Высокая скорость гашения электродуги. Пакетные выключатели рационально сконструированы, поэтому как гашение электрической дуги, так и отключение прибора происходят почти моментально.
  3. Простота обслуживания. Пакетникам не нужен какой-то особый уход или техобслуживание. Главное, чтобы их вовремя осматривали и при необходимости заменяли.
  4. Устойчивость к повреждениям. Устройства трудно сломать. Они хорошо справляются с механическими нагрузками, не страдают от вибрации.
  5. Широкий спектр применения. Пакетные выключатели не боятся высоких и низких температур (от -40 до 70 градусов). Приборы, заключенные в герметичные корпуса, устойчивы к воздействию пыли и влаги.

Срок эксплуатации пакетника напрямую зависит от состояния выступов фиксирующей шайбы.

Если главная рабочая деталь изнашивается, прибор выходит из строя. Именно из-за этой особенности к устройствам есть претензии относительно недолгого срока службы.

Есть множество видов пакетных одно-, двух-, трех-, четырехполюсных приборов для отключения подачи электроэнергии. Их основные технические характеристики указаны в маркировке производителя и обусловлены схемами подключения

Пакетные выключатели не подлежат ремонту. Если они ломаются, их приходится заменять. Зато на протяжении всего срока работы приборы не нужно обслуживать. Достаточно раз в полгода чистить их от загрязнений и проверять функциональность.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
