Плавкие предохранители их назначение типы и устройство

Устройство плавкого предохранителя

В состав входит корпус или патрон, обладающий электроизоляционными свойствами, и сама плавкая вставка. Ее концы соединяются с клеммами, которые последовательно включают предохранитель в электрическую цепь, совместно с защищаемым устройством или электрической линией. Материал плавкой вставки выбирается с таким расчетом, чтобы он мог расплавиться раньше, чем температурный показатель проводов выйдет на опасный уровень, либо потребитель в результате перегрузки выйдет из строя.

Исходя из конструктивных особенностей, плавкие предохранители могут быть патронными, пластинчатыми, пробочными и трубочными. Расчетная сила тока, которую способна выдержать плавкая вставка, указывается на корпусе устройства.

Довольно простая конструкция у низковольтных предохранителей. Под воздействием высокого тока плавкая вставка или токопроводящий элемент подвергается сильному нагреву, после чего при достижении определенной температуры плавится в дугогасящей среде и испаряется, разрывая защищаемую цепь. Именно так работает плавкий предохранитель в электрической цепи.

Для того чтобы горячие газы и жидкий металл не попадали в окружающую среду применяется керамический изолятор, он же корпус устройства, устойчивый к воздействию высоких температур и значительного внутреннего давления. Защитные крышки, расположенные по краям предохранителя, оборудованы специальными планками под унифицированные рукоятки, захватывающие плавкие вставки при замене негодных элементов. С помощью защитных крышек и керамического корпуса создается взрывонепроницаемая оболочка, ограничивающая коммутационную электрическую дугу.

Песок, заполняющий внутреннее пространство, ограничивает силу тока. Материал выбирается с определенными размерами кристаллов, после чего он уплотняется надлежащим образом. Как правило предохранители заполняются кварцевым кристаллическим песком, имеющим высокую химическую и минералогическую чистоту. Соединение плавкой вставки с основанием-держателем осуществляется механическим способом, при помощи контактных ножей. Для их изготовления используется медь или медные сплавы, покрытые оловом или серебром.

Минимальный ток предохранителя.

Датчик включения вентилятора охлаждения в карбюраторных автомобилях

Если «десятка» оснащена мотором карбюраторного типа, то для выполнения функции предупреждения о перегреве силовой установки применяется датчик включения вентилятора охлаждения ТМ-108 термобиметаллического типа, в то время когда в инжекторах ВАЗ 2110 эти функции возложены на контроллер.

Если вентиляторной установкой «командует» датчик включения вентилятора, то его инициация напрямую связана с температурным режимом настройки этого прибора. Эту информацию можно получить, прочитав надписи на корпусе изделия.

По достижению температурных значений до критических показателей датчик включения вентилятора должен инициировать работу вентиляторной установки. Если это не происходит, следует искать не только, где находится датчик включения вентилятора, но и неисправность этого контрольного устройства.

Тест на функциональность прибора достаточно прост — необходимо только сделать замыкание контактов прибора и, если при его запуске вентиляторная установка сработает, то необходимо провести замену датчика включения вентилятора на исправный элемент.

Если при проведении этого теста вентиляторное устройство не включается, то требуется осуществить проверку годности предохранителя для дальнейшего применения и исправности подводящей проводки.

Использование онлайн-утилиты от Littelfuse для выбора предохранителя

Littelfuse iDesign Tool – онлайн-утилита, которая максимально упрощает выбор оптимального предохранителя и автоматизирует расчеты запасов по току и I2t. Кроме того, утилита позволяет разработчику задавать произвольную форму импульсов при определении I2t.

Процесс выбора предохранителя разбит на семь шагов.

Шаг 1. Сперва пользователь должен задать начальные условия для расчета: максимальное рабочее напряжение, номинальный ток, предельный ток КЗ, максимальную рабочую температуру (рисунок 5). Утилита также предлагает выбрать область применения предохранителя (телекоммуникации, военная электроника и так далее). К сожалению, в настоящее время специализированные модели предохранителей в онлайн-утилите отсутствуют. При выборе, например, взрывоопасных предохранителей утилита просто перенаправит пользователя на соответствующую страницу сайта, и выбор нужно будет делать вручную.

Рис. 5. Шаг 1. Определение исходных данных и требований

Шаг 2. На втором шаге необходимо выбрать стандарты, требованиям которых должен отвечать предохранитель (рисунок 6).

Рис. 6. Шаг 2. Выбор стандартов

Шаг 3. На этом этапе пользователю предлагается выбрать тип предохранителя: SMD, выводной для пайки в отверстия, для установки в держатель, с радиальными выводами, с аксиальными выводами (рисунок 7).

Рис. 7. Шаг 3. Выбор типа предохранителя

Шаг 4. С учетом указанных ранее данных и требований программа автоматически подбирает подходящие серии предохранителей. Пользователю необходимо выбрать один из предложенных вариантов (рисунок 8).

Рис. 8. Шаг 4. Выбор серии

Шаг 5. Определение формы и параметров импульсов тока для расчета I2t. В данном случае у пользователя есть целых три варианта. Первый вариант подходит для расчета устойчивости предохранителя к импульсам стандартной формы (рисунок 9).

Рис. 9. Шаг 5. Задание параметров импульсов стандартной формы для расчета I2t

Шаг 6. Второй вариант подразумевает определение формы импульсов произвольной формы по точкам и дальнейший автоматический расчет I2t (рисунок 10).

Рис. 10. Шаг 6. Определение основных требований

Шаг 7. Если же пользователь уже рассчитал значение I2t вручную, то его можно задать напрямую (рисунок 11).

Рис. 11. Шаг 7. Определение основных требований

Шаг 8. С учетом указанных ранее данных и требований программа автоматически подбирает наиболее подходящие модели предохранителей. Пользователю необходимо выбрать один из предложенных вариантов (рисунок 12).

Рис. 12. Шаг 8. Определение основных требований

Шаг 9. Проверка быстродействия предохранителя (желаемого времени срабатывания) при заданном токе КЗ. На этом этапе программа автоматически строит ампер-секундные характеристики с учетом ранее определенных параметров. Пользователю остается только убедиться, что выбранный предохранитель обладает достаточным быстродействием. При необходимости можно вернуться на несколько шагов назад и без проблем повторить расчеты с другой серией или моделью предохранителя (рисунок 13).

Рис. 13. Шаг 9. Определение основных требований

Выбор плавкой вставки и плавкого предохранителя

На выбор влияет:

  • нагрузка на сеть — основной параметр для выбора. Данная определяющая также влияет на то, будет ли ПП с наполнением, на материал его вставки, параметры (толщину, сплав) проводника;
  • типоразмер и способ установки. ПП подбирается под имеющиеся на оснащении посадочное место (вилка, продольная конструкция с клеммами). Монтаж простым вставлением или припаиванием (на микросхемах).

ПП помощнее монтируют в трансформаторных узлах с токами для групп МКД, предприятий. Маломощные — около счетчиков, для защиты отдельных квартир. Слаботочные в виде маленьких колб — в бытовых приборах, на их платах. На данный момент не всегда они актуальные в современной технике, но особая разновидность — интегральные керамические SMD предохранители — есть всегда (их минус — сложность в замене).

Расчет

Для определения подходящих параметров плавкого предохранителя учитывают следующее:

Параметр
Описание
Номинал
Значение тока, выдерживаемое до разрушения. Прописывается на корпусе, в документации.
Времятоковая характеристика
Скорость срабатывания. Вычисляют по диаграммам и графикам. Для бытовых типов исчисление не обязательное, если стоят слаботочные ПП. Для предприятий с электромоторами и прочими мощными ЭУ расчет всегда производится. При этом основополагающим является пусковая величина самого мощного объекта.
Нагрузка
Общая (максимальная), суммарная мощность всех подключенных, работающих одновременно потребителей на обслуживаемой ПП линии

Величина равна всем рабочим токам оснащения.Если в схеме есть электродвигатель, то берут во внимание его пусковой параметр (ток), разделенный на определенный коэффициент:
для легкого старта и короткозамкнутого ротора k=2.5;
для тяжелого и фазного k=2 — 1,6.

Правила, как подобрать номинал:

  • уравнение для исчисления: I пп>1/k (I общ.+ I пуск.);
  • номинал должен превышать величину, полученную при исчислениях по току;
  • удобно пользоваться табл. фиксированных данных, этого будет достаточно, так как они отображают точную информацию.

Пример, как рассчитать номинал ПП для квартирной сети: сложить мощность всех потребителей (электроприборов) в Вт (1 кВт это 100 Вт) и посмотреть в таблице, какому значению (А) номинала плавкого предохранителя она соответствует. Желательно добавить запас около 20 %. Если величина находится между конечными цифрами диапазона, то выбирают следующую по возрастанию позицию.

Описанный выше расчет подходит для всех бытовых целей, но для предприятий с оборудованием с мощными пусковыми токами, электродвигателями, для ПП, обслуживающих целые дома, потребуется ознакомиться с диаграммами временно пусковых значений.

Следует сказать, что в щитках современных квартир ПП не используют, в этом просто нет смысла — автоматики защитного отключения (АВ, УЗО, АВДТ) с избытком хватает, и ее опции намного расширенные. Но в домовых ВРУ они есть всегда. Также чаще изделия встречаются в электросхемах, в автомобилях, на станциях, в мощном оборудовании промышленности. Стандартно они присутствуют на панелях управления (сигнализация, устройства с реле и подобное).

Исчисление диаметра проволоки (пластины вставки, проводника)

Расчет диаметра проводника ПП и его замена делается редко, но это возможно: когда нет нового элемента (вставки) на место перегоревшего старого и когда конструкция изделия позволяет вставить пластину или проволочину.

Сечение проводка «жучка» подбирается под номинал сгоревшей вставки. Для квартир стандартно монтируют ПП на 63 А, подойдет медь ∅ 0.9 мм.

Исчисление подробно:

  1. Смотрят номинал ПП (корпус, документация).
  2. Измеряют ∅ проводка (цифровым штангенциркулем).
  3. Возводят результат в куб и из полученного извлекают кв. корень, умножают на 80.
  4. Итог: получаем цифру равную номиналу ПП. Результат приблизительный, но максимально приближенный до точного.

Подобранную проволоку наматывают на контакты (выводы) сгоревшей вставки соединяя их, продолжая цепь. «Жучок» помещают в гнездо предохранителя, размещают между зажимами на торцах или вставляют как вилку.

Повторное плавление жилы означает неполадку в защищаемом объекте или сети (значение тока выше их возможностей). Есть риск: если подобрана проволока толще, то она не среагирует на поломку. То есть неисправность не диагностируется, обслуживаемый объект будет продолжать работу с перегрузками, что приведет к выходу его из строя, это также чревато возгоранием, ударами тока.

Выбор номиналов предохранителей и защитных автоматов

Номинал предохранителя или защитного автомата выбирается из расчета удвоенного номинального входного тока ПЧ. Лучше, если ток предохранителя будет меньше, например, в 1,5-1,8 раза от тока ПЧ. Это улучшит защиту, но увеличит вероятность ложных срабатываний при резких пусках и допустимых перегрузках ПЧ.

В любом случае следует руководствоваться рекомендациями производителя частотного преобразователя, приведенными в руководстве по эксплуатации.

Другие полезные материалы:

Как правильно подобрать электродвигатель Зачем нужен контактор байпаса в УПП Как выбрать мотор-редуктор Использование тормозных резисторов с ПЧ

Автоматические выключатели

Большинство производителей допускают применение автоматических выключателей с тепловым (защита от перегрузки) и электромагнитным (защита от короткого замыкания) расцепителем. В данном случае необходимо использовать защитные автоматы с токо-временной характеристикой класса В, которая обеспечивает срабатывание электромагнитного расцепителя при превышении номинала в 3-5 раз.

При этом настоятельно рекомендуется устанавливать на входе сетевой дроссель, который ограничивает резкие скачки тока при разбалансе фаз, скачках входного напряжения и коротких замыканиях. В результате скорость нарастания аварийного тока уменьшается, позволяя надежно сработать автоматическому выключателю или внутренней защите ПЧ.

Также допускается установка автоматических выключателей класса С при условии, что на линии питания электрошкафа, в котором установлены ПЧ, включены быстродействующие предохранители соответствующего номинала. Например, на вводе в шкаф стоят предохранители, затем через моторные дроссели и защитные автоматы класса С подключены несколько ПЧ. Такая схема защитит от КЗ и перегрузки.

Формула для расчета диаметра проволоки предохранителя по мощности электроприбора

Мощность часто указывают на этикетках, приклеенных на изделиях. Если на изделии указана потребляемая мощность, то можно рассчитать номинальный ток предохранителя по нижеприведенной формуле.

гдеI nom – номинальный ток защиты предохранителя, А;P max – максимальная мощность нагрузки, Вт;U – напряжение питающей сети, В.

Но гораздо удобнее воспользоваться готовыми данными из таблиц

Обратите внимание, первая таблица служит для выбора номинала предохранителя изделий, питающихся от бытовой электросети 220 В, а вторая, для изделий, используемых в автомобилях с напряжением бортовой сети 12 В

Максимальная мощность потребления электроприбором, ватт (BA) 10 50 100 150 250 500 800 1000 1200 1600 2000 2500 3000 4000 6000 8000 10000
Номинал стандартного предохранителя, А 0,1 0,25 0,5 1,0 2,0 3,0 4,0 5,0 6,0 8,0 10,0 12,0 15,0 20,0 30,0 40,0 50,0

Рассмотрим на примере как выбирать предохранитель. Телевизор перестал работать после грозы. Определено, что сгорел предохранитель. Номинал его не известен. На этикетке задней крышки написано, что потребляемая мощность составляет 120 Вт, бывает, что пишут и 120 ВА. Это обозначение одной и той же мощности, но по стандартам разных стран. По таблице получается, что для электроприборов с максимальной потребляемой мощностью 120 Вт (ближайшее значение 150 Вт) является предохранитель на 1 А.

Методика подбора предохранителя для защиты бортовой электропроводки автомобиля ничем не отличается от выбора для бытовой электропроводки 220 В.

Мощность электроприбора, ватт (BA) до 50 до 75 до 100 до 150 до 200 до 250 до 300 до 400 до 600 до 700
Номинал стандартного предохранителя, А 5,0 7,5 10,0 15,0 20,0 25,00 30,0 40,0 60,0 70,0
Цвет корпуса предохранителя оранжевый коричневый красный голубой желтый прозрачный зеленый фиолет синий черный

Если после двух замен предохранители каждый раз перегорали, значит, поврежден электроприбор и требуется уже его ремонт. Попытка установить предохранитель на больший ток может только нанести еще дополнительный вред изделию вплоть до неремонтопригодности.

Калькулятор для расчета тока предохранителя

Если в таблицах нет данных для Вашего случая, например, напряжение питания изделия составляет 24 В или 110 В, то можете самостоятельно с помощью приведенного ниже онлайн калькулятора выполнить расчет.

Онлайн калькулятор для определения тока предохранителя
Максимальная мощность нагрузки, Вт:
Напряжение питающей сети, В:

При расчете на калькуляторе Вы получите точное значение тока. Для надежной работы предохранителя необходимо, чтобы его номинал был не менее чем на 5% больше. Например, если получено расчетное значение тока 1 А, то нужно брать предохранитель большего ближайшего номинала из стандартного ряда, то есть 2 А.

Иногда попытки определить номинал предохранителя считыванием информации не получается. На электроприборе надписей нет, на предохранителе не читаемая маркировка. При наличии амперметра, и опыта работы с ним, то вынув предохранитель и подключив амперметр к контактам колодки, в котором был установлен предохранитель, можно измерять ток и тем самым определить его номинал.

Но тут есть подводный камень. Если предохранитель вышел из строя из-за неисправности электроприбора, то ток может быть намного больше, чем должен быть, в дополнение можно еще и вывести из строя измерительный прибор.

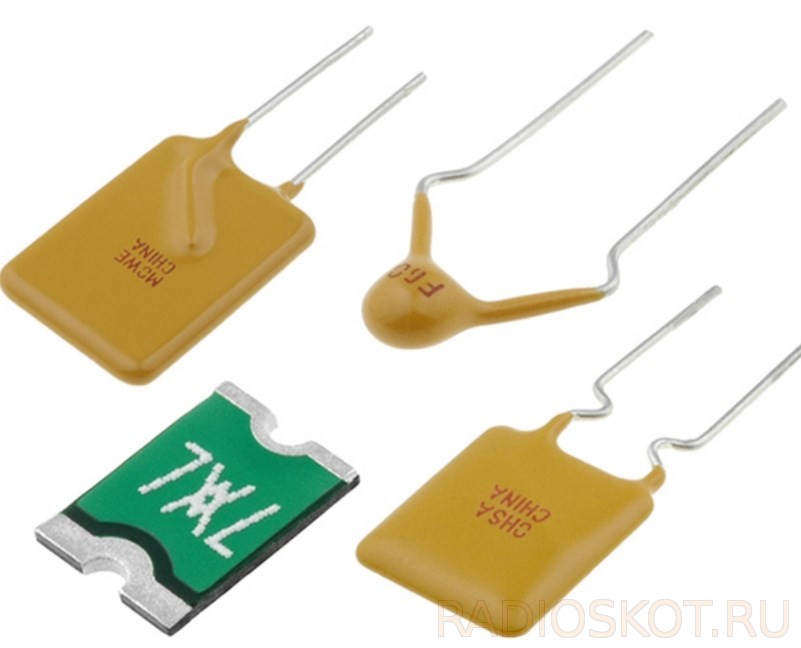

Полимерные предохранители

В более современных электронных схемах также можем найти предохранители, так называемые полимерные. По внешнему виду они похожи на резисторы в корпусах для поверхностного монтажа или неполярные конденсаторы. Но работают совершенно иначе, чем простые плавкие предохранители.

Когда через них проходит ток, их структура нагревается. Повышение температуры приводит к увеличению сопротивления. Если протекает ток превышающий установленный, нагрев будет настолько сильным, что сопротивление станет огромным, и ток в цепи почти не будет протекать. Подчеркиваю: почти, потому что только полное закрытие дало бы идеальный разрыв. Но главная цель в принципе достигнута, потому что через защищаемую цепь не будет протекать чрезмерный ток.

После такого разового нагрева происходит медленное остывание. А дальше предохранитель снова начинает проводить электричество, потому что, по сути, он работает как термистор. Типичный полимерный предохранитель может выдержать несколько десятков таких циклов.

Для этой группы предохранителей очень важно напряжение: оно не должно превышать максимального значения, установленного производителем. В этом случае перегрев может быть слишком сильным, что приведет к необратимому сгоранию предохранителя или короткому замыканию его конструкции (что гораздо опаснее)

Принцип работы и назначение плавких предохранителей

Внутри вставки предохранителя находится проводник из чистого металла (меди, цинка и пр.) или сплава (стали). Защита цепей основана на физическом свойстве металлов нагреваться при прохождении тока. Многие сплавы обладают и положительным коэффициентом термического сопротивления. Его эффект заключается в следующем:

  • когда ток ниже номинального значения, предусмотренного для проводника, металл равномерно нагревается, успевая рассеивать тепло, и не перегревается;
  • слишком большая сила тока приводит к сильному нагреву, а повышение температуры металла вызывает увеличение его сопротивления;
  • из-за возросшего сопротивления проводник нагревается еще интенсивнее, а при превышении температуры плавления разрушается.

На этом свойстве основана плавка вставки, помещенной в электрический предохранитель. В зависимости от сферы применения форма и сечение проводника могут быть разными: от тонкой проволоки в бытовых и автомобильных приборах до толстых пластин, рассчитанных на силу тока в несколько тысяч ампер (А).

Компактная деталь защищает электрическую цепь от перегрузки и короткого замыкания. При превышении допустимого для сети (т. е. номинального) тока происходит разрушение вставки и разрыв цепи. Восстановить ее работу можно только после замены элемента. Когда есть дефект в подключенном оборудовании, предохранители сгорают сразу после включения неисправного прибора, позволяя определить причину. Если в сети произошло короткое замыкание, защитное устройство срабатывает так же.

Виды и устройство

В зависимости от решаемых задач классификация предохранителей может быть следующей (рисунок 5):

  • ножевые предохранители;
  • слаботочные плавкие вставки;
  • вилочные предохранители;
  • кварцевые;
  • пробочного типа
  • газогенерирующие.

Рис. 5. Виды плавких предохранителей Существуют также самовосстанавливающиеся предохранители, инерционные и откидывающиеся (рис. 6). Изделия инерционного типа предназначены для защиты электромоторов, которые при запуске создают большие нагрузки. Плавкие элементы нагреваются, но не перегорают. После того, как двигатель запустится, инерционный предохранитель переходит в режим ожидания.

Откидывающиеся вставки применяют в защите линий электропередач. В аварийных ситуациях плавкий элемент размыкает цепь. Под действием высокой температуры вставка удлиняется, в результате чего происходит давление на спусковой механизм, который отбрасывает предохранитель из его гнезда. Таким образом, обеспечивается надёжное отключение аварийного участка.

Рис. 6. Откидывающиеся плавкие предохранители

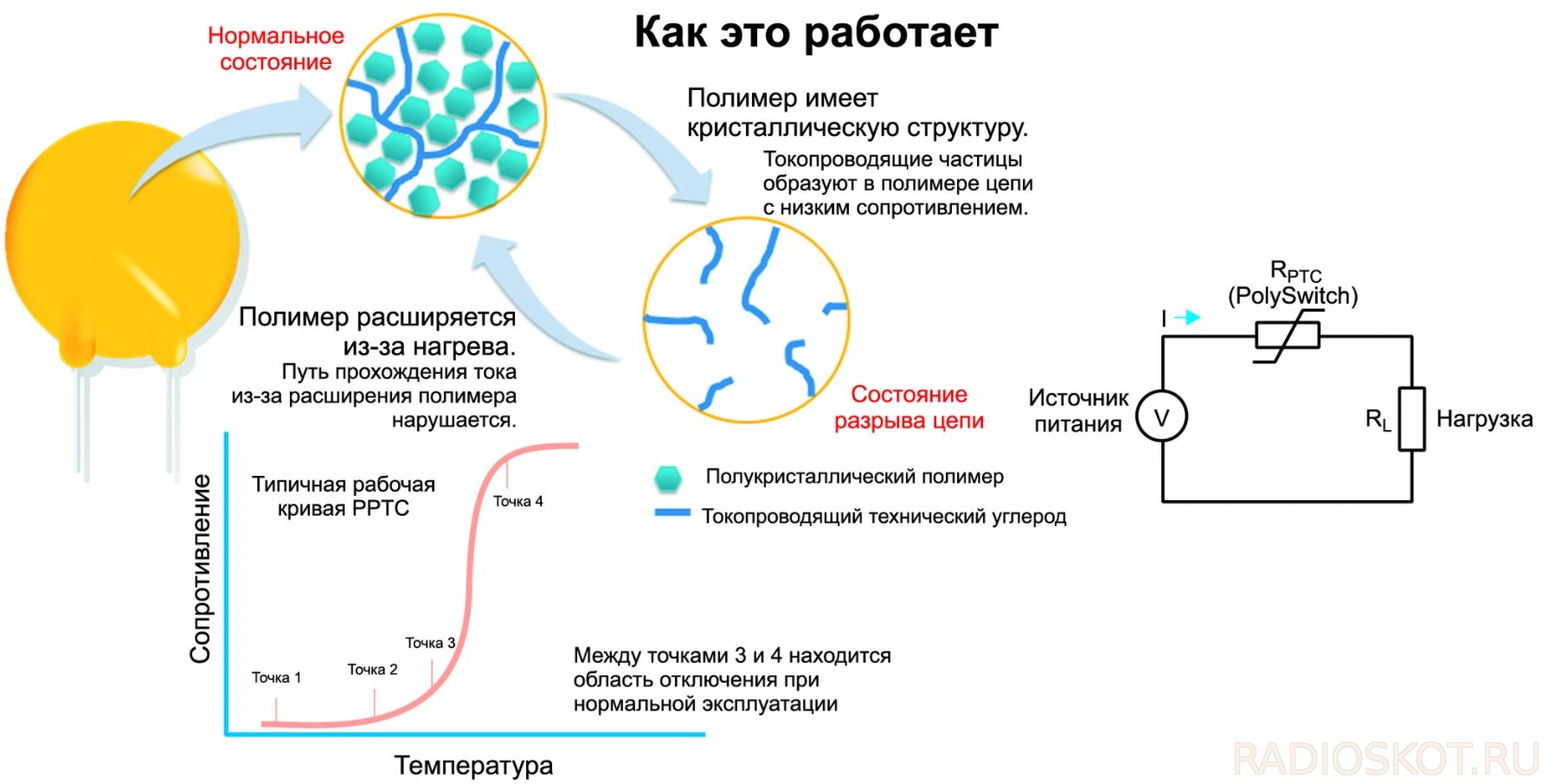

Устройство самовосстанавливающегося предохранителя отличается от других типов электрических аппаратов. Рабочим элементом изделия является полимер с положительным температурным коэффициентом расширения. Полимер содержит углеродистые включения, которые проводят ток.

При нагревании углеродные связи разрываются, в результате чего растёт электрическое сопротивление. При достижении температуры плавления полимера сопротивление стремится к бесконечности, то есть, цепь размыкается. При остывании возобновляется электропроводность полимера. Предохранитель самовосстанавливается.

Виды и типы плавких предохранителей

В электрических домашних сетях распространены только два типа размыкателей.

  1. Автоматический. Внутри него располагается пружина, которая нагревается под действием силы тока больше расчетной. Элемент увеличивается. Происходит срабатывание кнопки на корпусе. Электрическая цепь размыкается. Размыкатель подлежит многоразовому использованию.
  2. Керамический. Встречается в квартирах со старой электропроводкой. Представляет собой пробку с резьбой и металлическим наконечником (проводником). Под воздействием большой силы тока элемент плавится и разрывается. Происходит размыкание электрической цепи, свет гаснет. После этого необходима замена старого предохранителя на новый.

Удобнее пользоваться автоматическими пробками. Они безопасны и не требуют ремонта.

Также плавкие предохранители классифицируются по следующим признакам:

  • по типу. Этоцилиндрические, со штырьками, высоковольтные, типоразмер D. У цилиндрических плавких применяется пластинка gG. Они состоят из керамики, подходят к каждому типу оборудования. Высоковольтные имеют больший корпус, но одинаковы по принципу срабатывания.
  • по варианту исполнения. Сюда относят вилочные, пробковые, слаботочные, ножевые, кварцевые.Но для квартир используют только пробковые. Они представляют собой корпус в виде цилиндра с резьбой и пластинкой внутри.

Выбирать предохранители следует с учетом маркировки. Производитель указывает ее на упаковке. Каждая буква имеет индивидуальное значение:

  • g — работа в полном диапазоне;
  • L — защита электропроводки и кабелей;
  • G — самая распространенная категория, используется в быту и промышленности.

Маркировка на предохранителях может сочетаться. gG — это лучший тип плавкого предохранителя для квартирной электрической цепи.

Для домашних электрощитов используются цилиндрические размыкатели — они выполнены из керамики. По обоим торцам имеют металлические крышки. Они соединены волоском, который проводит ток.

При выборе размыкателя обязательно производится расчет мощности. Его  выполняют с использованием следующей формулы:

Inom = Pmax / U, где:

  • I nom — номинальный ток защиты;
  • P max — max мощность, W;
  • U — напряжение питания.

Обязательно уделяйте внимание размеру предохранителей. Для бытовых целей используют варианты: 10х38, 22х58, 14х51

Назначение и принцип действия

Основная задача плавких предохранителей – защита электрической сети и электрооборудования от сверхтоков, возникающих при коротком замыкании или в результате критических перегрузок. При этом они обеспечивают бесперебойную работу защищаемых цепей в номинальном режиме.

В отличие от автоматического выключателя, часто применяемого в электротехнике, плавкая вставка срабатывает только один раз, после чего он подлежит замене. Однако срабатывает такое устройство со стопроцентной вероятностью, в то время как автоматика после многократного отключения может подвести. Именно поэтому для защиты дорогостоящего оборудования используют плавкие вставки. Не отказываются от применения этих защитных устройств и в силовых цепях.

Устройство и принцип защиты

В конструкции плавкого предохранителя есть два основных элемента: корпус (держатель) с контактами и плавкую вставку (рисунок 1). Строго говоря, только сочетание этих элементов можно называть предохранителем. Очень часто деталь плавкой вставки (особенно если она заменяемая) называют плавким предохранителем. В данной статье мы тоже иногда будем придерживаться этой традиции.

Рис. 1. Конструкция плавкого предохранителя

Рабочим элементом вставки является проводник из меди или сплава металлов. Благодаря этому плавкому элементу происходят отключения цепи в критических ситуациях.

В качестве плавкого элемента может быть одна или несколько медных проволок, пластина либо фигурная деталь. Эти проводники помещаются в жаропрочный корпус: стеклянный, керамический (рис. 2) или пластиковый. В зависимости от назначения, пространство вокруг плавкого элемента может быть заполнено кварцевым песком или окружено легкоиспаряющимся веществом, предназначенным для гашения электрической дуги.

Рис. 2. Керамические плавкие вставки

При прохождении номинальных токов через проволоку вставки, она незначительно нагревается, не достигая температуры плавления. Но в режиме короткого замыкания резко возрастает величина тока, что приводит к плавлению вставок. Это приводит к разрыву цепи.

Нагревание предохранителя происходит также при перегрузках, то есть в результате превышения номинального напряжения на защищаемом участке цепи. При достижении рабочих напряжений величины, называемой током отключения, температура плавкого элемента возрастает до точки плавления и цепь разрывается. После восстановления параметров цепи плавкую вставку необходимо заменить.

Плавкие вставки имеют некую инерционность срабатывания. При КЗ задержка незаметна, так как в этом случае плавкий элемент нагревается молниеносно.

Иначе обстоит дело в случаях с перегрузками. Для достижения температуры плавления требуется больше времени. Поэтому, чтобы повысить скорость срабатывания, элементам вставок придают специальную форму и нагружают их силами упругости (один конец пластины соединяют с растянутой пружиной).

В некоторых моделях под действием пружины наружу выходит штифт, называемый индикатором срабатывания (рисунок 3). Он выступает в роли указателя срабатывания и свидетельствует о том, что вставку надо менять.

Рис. 3. Строение плавкой вставки

Цифрами на рисунке обозначено:

  • I – патрон;
  • 2 – плавкая пластина;
  • 3 – шарики из олова;
  • 4 – плавкая вставка;
  • 5 – кварцевый песок;
  • 6 – пружина;
  • 7 – текстолитовая шайба;
  • 8 – спусковой механизм указателя срабатывания;
  • 9 – колпачок;
  • 10 – ободок колпачка;
  • 11 – указатель срабатывания;
  • 12 – асбоцементная прокладка;
  • 13 – цементная заливка.

В ряде случаев для увеличения скорости срабатывания используют вставки с параллельно натянутыми проволоками разных диаметров. Перегорание самой тонкой проволоки увеличивает нагрузку на остальные элементы, ускоряя их плавление.

С целью снижения перенапряжений в некоторых конструкциях вставок применяют проволоки с разными сечениями отдельных участков. При срабатывании такого предохранителя, первым перегорает участок с наименьшим сечением вставки. Если пары расплавленного металла спровоцируют в точке разрыва электрическую дугу, то перегорит участок с большим сечением.

Конструктивные особенности предохранителей можно узнать по их маркировке. К сожалению, время-токовые характеристики наносятся не на все типы изделий. Но модели, на которые нанесены буквенно-цифровые коды, можно легко классифицировать по их назначению.

Это интересно: Кодовый замок на ардуино: схема

Определение целости плавких вставок и токоограничивающих сопротивлений и соответствия их проектным данным.

Проводится в межремонтный период.

Плавкие вставки и токоограничивающие сопротивления должны быть калиброванными.

Недостаткиипреимуществаплавкихпредохранителей

Недостатки

· Возможность использования только один раз.

· Большим недостатком плавких предохранителей является конструкция, дающая возможность шунтирования, то есть использования «жучков», приводящих к пожарам.

· В цепях трёхфазных электродвигателей при сгорании одного предохранителя инициируется пропадание одной фазы, что может привести к выходу из строя электродвигателя (рекомендуется использовать реле контроля фаз).

· Возможность необоснованной замены на предохранитель номиналом выше.

· Возможный перекос фаз в трёхфазных электроцепях при больших токах.

Преимущества

· В асимметричных трёхфазных цепях при аварии на одной фазе, питание пропадёт только на одной фазе, а остальные две фазы продолжат дальше снабжать нагрузку (не рекомендуется такое практиковать при больших токах, так как это может привести к перекосу фаз)

· Из-за медленной скорости срабатывания, плавкие предохранители можно использовать для селективности.

· Так же селективность самих плавких предохранителей относительно друг друга (при последовательном соединении) имеют более простой расчёт селективности, нежели у автоматического предохранителя: номинальные токи последовательно соединённых предохранителей должны отличаться друг от друга в 1,6 раз или больше.

· Из-за более простой конструкции чем у автомата защиты, почти исключена возможность т. н. «поломки механизма» — в случае аварийной ситуации предохранитель полноценно обесточит цепь.

· После замены плавкой вставки предохранителя в цепи получается защита с характеристиками, заявленными производителем в отличие от случая с использования автоматического выключателя с подгорающими контактами.

Заключение

При обслуживании находящейся в эксплуатации аппаратуры, в зависимости от страны, где она была произведена, могут встречаться предохранители, выполненные в соответствии с национальными стандартами. Чаще всего аналогичные приборы имеются и в номенклатуре, регламентируемой международными стандартами, но в сомнительных случаях при замене всегда желательна дополнительная идентификация прибора.

Несмотря на то, что плавкие предохранители исторически являются первыми элементами защитных цепей и применяются в электротехнике более сотни лет, они не стали «вымирающим видом», как это прогнозировали некоторые специалисты в 30-50-е годы прошлого века, когда начиналось промышленное внедрение автоматов защиты, а наоборот, существенно расширили область своего применения, являясь надежным средством защиты в аварийных ситуациях и, по сути, «последним рубежом» в защите дорогостоящих и сложных силовых электронных систем.

Списоклитературы

1. Чебовский О. Г. и др. Силовые полупроводниковые приборы. Справочник. 2-е изд. М.: Энергоатомиздат, 1985

2. А. Чунихин Электрические аппараты.- М.: Энергия, 1988. 2 Л.А Родштейн Электрические аппараты низкого напряжения.- М.: Энергия, 1964.

3. «Электрооборудование распределительных устройств до и выше 1000 вольт». М.У.К.Л.Р. — Алматы. АИЭС,2008.16с

4. http://reftrend.ru/865185.html

5. http://almih.narod.ru/lib-en/fuse.htm

Размещено на Allbest.ru

Полупроводниковые приборы

Из-за развития полупроводникового оборудования возникла дополнительная проблема. Никакое устройство, работающее по механическому принципу, не может вовремя отключить подачу электричества. Это касается и плавких предохранителей. В современной технике довольно часто применяются диоды и транзисторы. Такие приборы можно перегружать только несколько десятков миллисекунд. После превышения этого порога оборудование выйдет из строя. Полупроводниковые предохранители предназначены для того, чтобы минимизировать пагубное воздействие перегрузок на электронику в инверторах, преобразователях, а также различных устройствах с плавным пуском.

Такие предохранители перегреваются значительно быстрее, чем плавкие металлы. Но у них есть и недостаток. Во время срабатывания такая защита не может гарантировать разъединение цепи. Подача электричества на устройство прекращается, но не до конца. Поэтому необходимо в комплексе применять ещё и автоматический выключатель. Он монтируется перед полупроводниковым предохранителем.

Советуем изучить Освещение светодиодное в квартире и элементы отделки интерьера

Виды и типы плавких предохранителей

Для применения в электроцепях используют разные типы и разновидности ПП. Выпускаемые в России изделия отличаются по типу конструкции:

  • наполненные с маркировкой ПН-2; ППН, НПН и т. п.;
  • ненаполненные (ПР-2).

Понятие наполненности связано с наличием внутри отдельных видов вставок вещества, гасящего электродугу, возникающую в момент перегорания проводника. Цепь будет разомкнута только после ее исчезновения. Поэтому в колбах, наполненных ПП, находится кварцевый песок. Ненаполненные способны выделять газы, гасящие дугу. Это происходит при нагреве материала корпуса вставки.

Кроме типов, различают виды ПП:

  1. Слаботочные применяют в маломощных бытовых приборах с потребляемым током силой до 6 А. Это цилиндрические вставки с контактами на торцах.
  2. Вилочные ПП часто ставят в автомобили. Название обусловлено внешним видом: контакты находятся на одной стороне корпуса и вставляются в разъемы, как вилка в розетку.
  3. Пробковые — распространенные в однофазных сетях электрические пробки для счетчика. Номинальный ток таких вставок составляет 63 А, они рассчитаны на единовременное включение нескольких бытовых приборов. Перегорающая вставка в таком предохранителе находится внутри керамического корпуса с патроном, снаружи остается 1 контакт, а другой соединяется с контактами пробки. При превышении нагрузки деталь сгорает, полностью обесточивая квартиру. Восстановить электроснабжение можно, заменив вставку на новую.
  4. Трубчатый ПП по строению напоминает вставку для пробок, но его крепление выполнено между 2 контактами. Тип такого предохранителя — ненаполненный, а корпус сделан из фибры, которая при сильном нагреве выделяет газ.
  5. Ножевые предохранители рассчитаны на величину тока 100-1250 А и применяются в сетях, где нужна высокая нагрузка (например, при подключении прибора с мощным двигателем).
  6. Кварцевые, с наполнением кварцевым песком, применяются в сетях с напряжением до 36 кВ.
  7. Газогенерирующие, разборные и неразборные. При сгорании разновидностей ПСН, ПВТ происходит мощное выделение газа, сопровождающееся хлопком. ПП применяют для сетей с напряжением 35-110 кВ. Номинальный ток такого ПП — до 100А.

В зависимости от общей нагрузки на сеть устанавливают разные виды ПП — более мощные ставят в специальных трансформаторных будках, они могут выдерживать ток, обеспечивающий потребности жилого массива иди предприятия. Маломощные монтируют в счетчиках: они защищают отдельные квартиры. В старых бытовых приборах тоже может быть установлен ПП (слаботочный), но современная техника содержит эти элементы редко.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
