Что такое реле: принцип действия, виды и назначение

Устройство реле тока

Токовое электромеханическое реле Ознакомиться с особенностями конструкции и принципом работы токового реле (ТР) удобнее всего на самой распространенной его разновидности – электромагнитном приборе.

В отличие от индукционного и электронного аналогов устройство э/м защитного прибора позволяет наглядно представить, как он действует.

Любое твердотельное токовое реле содержит в своем составе следующие обязательные элементы:

Магнитопровод (сердечник), состоящий из 2-х частей и имеющий постоянный или регулируемый воздушный зазор.
Каркас с катушкой, расположенный на неподвижной части сердечника.
Пружина, размещенная на подвижной его половинке и создающая момент противодействия при срабатывании реле.

Кроме перечисленных узлов в него входят вспомогательные элементы, повышающие функциональность системы.

Конструкция термогенератора

Как уже было сказано, термогенератор предназначался для использования в сельской местности, где для освещения использовались керосиновые лампы «молния». Такая лампа, оснащенная термогенератором, становилась не только источником света, но и электричества. При этом дополнительных затрат топлива не требовалось, ведь в электричество превращалась именно та часть керосина, которая просто улетала в трубу. К тому же, такой генератор был всегда готов к работе, конструкция его была такова, что ломаться в нем просто нечему. Генератор мог просто лежать без дела, работать без нагрузки, не боялся коротких замыканий. Срок службы генератора, по сравнению с гальваническими батареями, казался просто вечным.

Роль вытяжной трубы у керосиновой лампы «молния» играет удлиненная цилиндрическая часть стекла. При использовании лампы совместно с термогенератором стекло делалось укороченным, и в него вставлялся металлический теплопередатчик 1, как показано на рис. 4.

Рис. 4. Керосиновая лампа с термоэлектрическим генератором

Внешняя часть теплопередатчика имеет форму многогранной призмы, на которой установлены термобатареи. Чтобы увеличить эффективность теплоотдачи теплопередатчик внутри имел несколько продольных каналов. Проходя по этим каналам горячие газы уходили в вытяжную трубу 3, попутно нагревая термобатарею, точнее, ее горячие спаи. Для охлаждения холодных спаев использовался радиатор воздушного охлаждения. Он представляет собой металлические ребра, прикрепленные к внешним поверхностям блоков термобатарей.

Термогенератор – ТГК3 состоял из двух независимых секций. Одна из них вырабатывала напряжение 2В при токе нагрузки до 2А. Эта секция использовалась для получения анодного напряжения ламп с помощью вибропреобразователя. Другая секция при напряжении 1,2В и токе нагрузки 0,5А использовалась для питания нитей накала ламп.

Нетрудно подсчитать, что термогенератор имел мощность не превышающую 5 Ватт, но для приемника ее вполне хватало, что позволяло скрашивать долгие зимние вечера. Сейчас, конечно, это кажется просто смешным, но в те далекие времена такое устройство было, несомненно, чудом техники.

Варианты управления мощностью в нагрузке

Сегодня выделяется два основных варианта управления мощностью. Рассмотрим каждый и них подробнее:

ФАЗОВОЕ УПРАВЛЕНИЕ. Здесь выходной сигнал по I в нагрузке имеет вид синусоиды. Выходное напряжение устанавливается на уровне 10, 50 и 90 процентов. Преимущества такой схемы очевидны — плавность сигнала на выходе, возможность подключения разных типов нагрузки. Минус — наличие помех в процессе переключения.
УПРАВЛЕНИЕ С КОММУТАЦИЕЙ (В ПРОЦЕССЕ ПЕРЕХОДА ЧЕРЕЗ НОЛЬ). Плюс метода управления в том, что в процессе работы твердотельного реле не создаются помехи, мешающие третьей гармонике в процессе включения. Из недостатков — ограниченность применения. Такая схема управления подходит для емкостной и резистивной нагрузки. Использование ее с высокоиндуктивной нагрузкой не рекомендуется.

Несмотря на более высокую цену, твердотельные реле постепенно вытеснят стандартные устройства с контактами. Это объясняется их надежностью, отсутствием шума, легкостью обслуживания и продолжительным сроком службы.

Имеющие недостатки не оказывают негативного влияния, если правильно подойти к выбору и установке прибора.

Что такое реле: основные виды и их назначение

В зависимости от того, какие показатели подлежат контролю, релейные соединения можно разделить на:

электрические – для замыкания электрических цепей. Они способны работать под увеличенными нагрузками;
герконовые – для работы применяется катушка с герконом (баллон, наполненный вакуумом). Может использоваться газ. Геркон или газ распределяется внутри электромагнита;
электротепловые – работают по принципу расширения металлов;
времени – в работе применяются реактивные элементы.

Реле переменного тока

Релейное соединение переменного тока состоит их таки же элементов, что и нейтральное. Все элементы изготавливают из листового металла электротехнического с целью уменьшения потерь на гистерезис и вихревые токи. Кроме того, магнитопровод изготавливается шихтированным. Срабатывание механизма происходит при подаче тока на обмотку определенной частоты.

Если не предпринимать специальные действия, электромеханическая сила проходит через «ноль» 2 раза за период подачи напряжения. Для того, чтобы избежать подобную вибрацию якоря, одна сторона сердечника разделяется на 2 части. На одну насаживают виток из меди, который выполняет роль экрана. Основной недостаток такого соединения – повышенное потребление электрической энергии и сопутствующая вибрация.

В качестве вспомогательного следует рассмотреть принцип работы промежуточного реле 220 В. С его помощью можно разъединять отдельные группы цепей, либо, при разъединении одной, включить другой контур.

Схема работы устройства переменного тока

Реле постоянного тока

Отличие модели постоянного тока от переменного в магнитопроводе. В данном соединении он цельный. Кроме того, катушка выполнена более высокой и узкой, в отличие от переменного. В остальном, принцип действия реле аналогичен переменному.

Схема работы изделия постоянного тока

Электромагнитное соединение

Их можно разделить на нейтральные и поляризованные соединения. В первом случае соединение отвечает на постоянный ток, проходящий в обоих направлениях. Во втором – реакция на полярность сигнала управления.

Плюсы электромагнитных соединений:

невысокая стоимость по сравнению аналогами;
практически не нагреваются, так как на замкнутых контурах падение напряжения небольшое.
абсолютная изоляция между контактными элементами и катушкой;
устойчивость к повышенному импульсному перенапряжению и внешнему воздействию (например, при молниевых разрядах);
способность изделия объемом до 10 см³ регулировать нагрузки мощностью до 4 кВт.

К минусам следует отнести низкую скорость функционирования, ограниченный ресурс. Кроме того, при работе в режиме замыкания/размыкания могут возникать радиопомехи.

Принцип работы электромагнитного соединения

Электронное соединение

В составе электронного устройства те же элементы, что и в электромагнитном. Основное отличие от аналогов – установка полупроводникового диода вместо магнита. Его задача –контролировать работу обратного тока. Электронные реле применяются в электрических цепях, блоках памяти и иных узлах для подключения силовых нагрузок. Электронное соединение мгновенно изменяет параметры цепи.

В качестве примера можно привести работу автомобильных узлов (генератора, стартера, обогрева зеркал), потребляющих ток большой силы. Можно сказать, что такое токовое реле будет лучшим выбором для данного переключения.

Электронное соединение

Что такое реле

Реле — это устройство, способное при возникновении контролируемого им условия коммутировать (разрывать или соединять) различные элементы электросети. В домашней электросети различные типы реле используются для организации автоматического выполнения операций, требующих включения-отключения электроприборов, а также ряда защитных функций.

Современное реле, использующееся в быту, обычно состоит из трех элементов, собранных в одном корпусе:

Датчик, осуществляющий контроль сигнала и передающий его на модуль обработки.
Модуль обработки, обычно на базе микроконтроллера, осуществляющий анализ получаемого сигнала, заключающийся в сравнении его с заданной настройками величиной. В случае достижения контролируемым сигналом значения срабатывания, модуль обработки выдает сигнал на коммутирующую часть.
Коммутирующая часть — это электронный ключ или электромагнитное реле, осуществляющее разрыв или коммутацию электросети.

В зависимости от используемого типа датчика и модуля обработки наиболее распространенными являются следующие типы реле:

Реле контроля напряжения.
Дифференциальное реле или УЗО.
Реле времени и программируемые реле-таймеры.
Реле контроля мощности.
Реле контроля освещенности.
Реле контроля температуры.
Силовые реле или контакторы.

Рассмотрим все указанные выше виды реле более подробно.

Область применения

Промежуточное реле в электрощитке

РП есть почти во всех схемах питания, управления и защиты. Коммутационные аппараты используются в подстанциях, диспетчерских, котельных. На производственной линии прибор может выполнять как одновременно, так и последовательно несколько коммутаций в цепях управления или питания. РП широко используют для вычислительной техники, в телекоммуникациях, средствах управления и прочих электронных приборах.

В системах водоснабжения и подогрева при включении глубинного насоса питание поступает на катушку. При замыкании контактов начинает работать система контроля. Дисплей отображает параметры напряжения, фазные токи нагрузки, при необходимости температуру и другие данные в зависимости от сложности схемы.

В системе подогрева реле выступает как усилитель управляющего сигнала. Тепловой датчик подает сигнал, который включает РП. Контакты последнего подают напряжение на обмотку, после чего контакты замыкаются. Таким образом происходит подключение питания к тэну, кипятильнику, бойлеру и другим мощным нагревательным приборам.

Принцип работы реле

После подачи на катушку напряжения, электрический ток, проходя по ее виткам, создает электромагнитную движущую силу (ЭДС). В сердечнике из металла создается магнитное поле, которое притягивает якорь. С его помощью происходит размыкание одной цепи и замыкание другой. Аналогичные изменения происходят и в подсоединенных цепях.

В исходное положение якорь возвращается под воздействием пружины после того, как значения тока становятся меньше определенных параметров. Дополнительно в релейное устройство могут быть включены резисторы, которые делают работу более точной, и конденсаторы, регулирующие подачу напряжения и защищающие от перепадов или искрения.

Управляемая и управляющие цепи не связаны между собой. Параметры тока также могут отличаться. В управляемой он может быть больше. То есть, релейное соединение выступает своего рода усилителем электрических параметров: тока, напряжения и мощности в цепи.

С принципом работы 4-х контактного реле можно ознакомиться на следующем видео:

Устройство и принцип работы реле

Реле представляет собой катушку, состоящую из немагнитного основания, на которое намотан провод из меди с тканевой или синтетической изоляцией, но чаще всего с диэлектрическим лаковым покрытием. Внутри катушки установленной на нетокопроводящее основание, размещается металлический сердечник. Также в устройстве имеются пружины, якорь, соединительные элементы и пары контактов.

При подаче тока на обмотку электромагнита (соленоида) сердечник притягивает якорь, который соединяется с контактом и электрическая или электронная цепь замыкается. При снижении силы тока до определенного значения, якорь, под действием пружины, возвращается на исходную позицию, вследствие чего происходит размыкание цепи.

Более плавная и точная работа достигается благодаря использованию резисторов, а защиту от скачков напряжения и искрения обеспечивает установка конденсаторов.

У большинства электромагнитных реле имеется не одна, а несколько пар контактов, что позволяет управлять несколькими цепями одновременно.

Простейшая схема устройства электромагнитного соленоида

Если в двух словах, то этот вид коммутационного устройства работает по принципу электромагнитной индукции. Благодаря довольно простому принципу действия реле имеют высокую надежность в эксплуатации.

В видеоролике ниже разъясняется принцип действия электромагнитного КУ:

Как работает тепловое реле

Теплового реле комплектуется двумя биметаллическими пластинами, произведенные из соединения железа с никелем и латунью. При этом у них различная степень расширения. Участок их соприкосновения тщательно приваривается или припаивается. В процессе нагревания пластина сгибается и начинает контактировать с блоком управления. Нагревание происходит благодаря протеканию тока сквозь нагревательный элемент к двигателю.

Согнутая пластина посредством толкателя действует на тепловой элемент компенсатора, размыкающего контакты. При этом тепловая пластина компенсатора выгибается в обратном направлении. Регулировка ее происходит при помощи винта. На переключателе тока имеется шкала с пятью делениями в одну и обратную сторону. Токовый показатель регулируется посредством изменения промежутка промеж толкателя и биометрической пластиной компенсатора.

В случае обрыва одной из фаз в механизме, имеющем три фазы, две другие фазы берут нагрузку на себя. Ток при этом в фазах повышается, обмотки нагреваются и реле срабатывает.

После срабатывания защитного прибора нужно дать время, чтобы остыл расцепитель. Кроме этого необходимо выяснить причину срабатывания визуально осмотрев его. Также для того, чтобы увеличить срок службы прибора, рекомендуется периодически производить проверку и при необходимости проводить ремонт.

Что такое реле: краткий экскурс в историю

Термин пришел из английского языка, от слова «reley», обозначавшим в старину смену почтовых лошадей, а позднее передачу эстафеты в спортивных состязаниях. Существует две версии создания такого устройства. Согласно первой реле изобрел русский ученый П.Л. Шиллинг в начале 30-х годов прошлого столетия. Это была основная составляющая часть в разработанном им телеграфе. Однако большая часть историков склоняется к тому, что прародителем реле стал американец Джорж Генри. Некоммутационное устройство, основывавшееся на электромагнитном принципе действия, получило распространение в 1937 году. Именно тогда поступил в производство первый телеграф.

Какая из этих версий правильная, сейчас уже сказать нельзя. Возможно, как часто это бывает, ученые разрабатывали устройство параллельно, не зная об изобретениях друг друга. Об этом говорит и то, что историками называется один и тот же промежуток времени появления реле – 1931-1935 годы.

Это устройство отключает напряжение при перегрузке сети по мощности, сберегая электропроводку

Простые примеры использования в быту

Геркон – простая деталь, поэтому радиолюбители охотно собирают на ней различные устройства своими руками. Ниже приведены 3 популярных решения, которые реализуются с помощью этой детали:

Сигнализация. На двери закрепляется потайной магнитик (желательно использовать неодимовый). На облицовке устанавливается геркон двери. Крепить нужно так, чтобы при открытом проходе выводы геркона размыкались, а при закрытом — замыкались. В результате состояние двери преобразуется в электрический сигнал. Его можно преобразовать и в звук сигнализации.
Самодельный бортовой компьютер на велосипед. В данном случае магнит устанавливается на колесо или ведущую звездочку велосипеда. Геркон фиксируется на раме «железного коня». Чем выше скорость движения велосипеда, тем чаще магнит оказывается в непосредственной близости от детали. С помощью схемы на микроконтроллере данные импульсы можно преобразовать в текущую скорость велосипеда или посчитать пройденное за день расстояние.
Использование в качестве концевого выключателя на подвижных механизмах (например, на автоматических воротах).

Принцип работы геркона основан на его взаимодействии с магнитным полем. Если поднести к геркону намагниченный предмет, его выводы замкнутся. А если поместить эту деталь в поле управляемого электрического магнита, то получится реле с повышенной износоустойчивостью.

Выбирать данный прибор следует исходя из предельно допустимого тока и напряжения. Одновременно необходимо учесть и условия эксплуатации. Такие устройства, как электромагнитный замок домофона, находящийся вблизи геркона, способны влиять на его работу.

Электромагнит

Электромагнит – это простое устройство, состоящее из проволоки, намотанной на катушку вокруг сердечника из ферромагнитного материала, такого как железо. Это очень интересное устройство, и его легко создать самостоятельно.

Для создания собственного электромагнита все, что вам нужно, это гвоздь и немного изолированного провода. Намотайте провод в катушку вокруг ногтя и подайте питание

Осторожно, он может сильно нагреваться, если у вас слишком мало обмоток или слишком много подаете напряжения!

Как это работает?

Когда провод проводит ток, он создает магнитное поле. Если мы намотаем провод в катушку вокруг сердечника из ферромагнитного материала, такого как железо, мы увеличим это поле и получим электромагнит с достаточным количеством магнетизма.

Подключение герконового датчика

Документация, поставляемая в комплекте с датчиками, дает исчерпывающую информацию о том, как подключить геркон.

Для функционирования и безопасности датчика часть реле, генерирующая магнитное поле, монтируется на подвижную часть конструкции. Сам геркон крепится на стационарно установленный элемент конструкции или здания.

Подвижная часть плотно примыкает, воздействуя магнитным полем катушки на контактную сеть геркона и замыкая этим электрическую цепь. Датчик системы информирует о правильном функционировании системы. Как только катушка, расположенная на подвижной части, перестает воздействовать на датчик, сеть размыкается и автоматика сообщает о нарушении целостности системы.

По способу монтажа датчики бывают:

скрытого крепления;
наружного крепления.

В зависимости от физических свойств поверхности, на которой происходит подключение геркона, бывают:

датчики для монтажа на стальных конструкциях;
датчики, монтируемые на магнитопассивных конструкциях.

При монтаже герконового реле необходимо помнить о некоторых особенностях установки:

Рекомендуется избегать расположения вблизи источников ультразвука. Он в состоянии оказать негативное воздействие на параметры датчика.
Не допускать расположения рядом с источником постороннего магнитного поля.
Обезопасить колбу датчика от ударов и повреждений. В противном случае газ испарится, нарушится контакт, и сердечники быстро придут в негодность.

Герконовые переключатели не могут коммутировать большие токи в силу маломощности сердечников. Поэтому их нельзя использовать для включения и выключения мощных электрических устройств.

Их включают в маломощную коммутационную схему для контроля реле, которое осуществляет управление оборудованием.

По методу действия токовые реле разделяют

прямого действия – воздействующие на отключение выключателя;
косвенного – своими контактами замыкают цепь электромагнита отключения, получающим питание от аккумуляторной батареи .

Для облегчения конструкции реле косвенного действия изготовляют на номинальные токи до 10А. Поскольку данные устройства совершают в принципе незначительную работу, то они могут быть выполненными достаточно чувствительными и точными. Помимо этого, токовые реле легко встраиваются во вторичные схемы, благодаря чему их широко используют в системах релейной защиты. К числу недостатков реле тока данного типа относят необходимость наличия источника оперативного тока.

Интересное видео о проверке токового реле:

Схемы подключения

Рассматривая схемы подключения, можно выделить несколько особенностей подключения каждой модели реле:

схема предусматривает наличие пары замыкающих контактов без самовозврата;
схема с парой замыкающих контактов без самовозврата и одним самовозвращающимся замыкателем;
два контакта без самовозврата: один замыкающий, другой — размыкающий;
схема с замыкающим и размыкающим контактами без самовозврата и одним самовозвращающимся замыкателем;
парой размыкающих контактов без самовозврата;
схема с парой размыкателей без самовозврата и одним самовозвращающимся замыкателем.

Виды промежуточных реле

Промежуточное реле на Din-рейку

По конструкции они разделяются на реле электромагнитные промежуточные или механические и электронные приборы. Механические реле могут работать в разных условиях. Это долговечные и надежные приборы, но недостаточно точные. Поэтому чаще в цепь монтируют их аналоги – электронные реле на дин-рейку. Также реле можно установить на ровную поверхность. Для этого фиксаторы замков нужно раздвинуть.

По назначению устройства делятся на следующие категории.

Комбинированные взаимозависимые приборы, функционирующие в группе.
Логические устройства, которые работают на микропроцессорах в цепи с цифровыми реле.
Измерительные, с механизмом подстройки, срабатывающие на определенный уровень сигнала.

По способу работы РП бывают прямые, которые непосредственно размыкают или замыкают цепь, и косвенные, работающие вместе с другими устройствами. Они не размыкают цепь сразу после поступившего сигнала.

Есть приборы максимального типа переключения, когда срабатывание происходит в момент увеличения порогового значения параметра цепи. Минимальный тип срабатывает во время снижения характеристик.

По способу подключения в цепь есть первичные, которые можно подключать в цепь напрямую. Вторичные устанавливают через катушки индуктивности или конденсаторы.

Есть группа реле защиты, по принципу действия похожих на промежуточные. Различают полупроводниковые приборы, индукционные, поляризационные и электромагнитные. Например, устройство контроля фаз – реле kv.

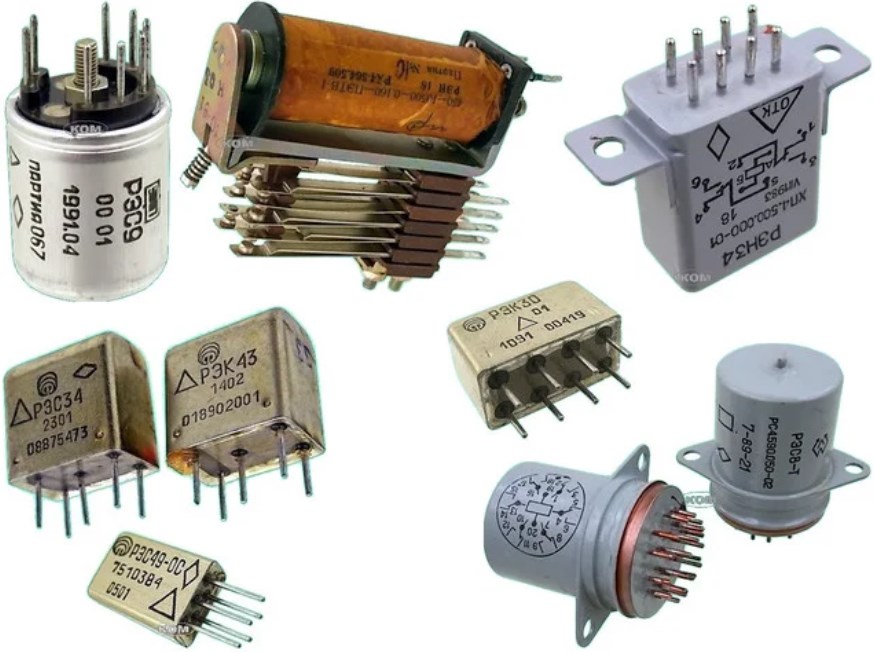

Корпуса электромагнитных реле

Все большую популярность приобретают реле с герметичными корпусами, но все еще доступны реле и в негерметичном корпусе в виде пластиковой крышки, устанавливаемой на защелки. При разработке оборудования для дома или в офисе, это не имеет особого значения

Но в загрязненной или сырой среде на это стоит обратить внимание

Разумеется только герметичные реле следует размещать в среде с повышенной влажностью. Но есть и помещения с совершенно другой спецификой, например, котельные. Воздух в них обычно сухой и теплый, но загрязнен угольной пылью и выхлопными газами. Примеси богаты серой, которая является неотъемлемым спутником всех видов углерода. Если сжигание в небольших котельных оказывает незначительное влияние на окружающую среду, то электроника внутри котельной может это сразу почувствовать. Большинство реле средней мощности имеют контакты из сплава серебра, идеально реагирующие с серой с образованием сульфида серебра, который нерастворим и не электропроводен. То есть контакты реле за короткое время сульфатируются.

В своих примечаниях производители обращают внимание на использование реле с негерметичным корпусом только в местах, свободных от пыли, соединений серы и азота. Это сказывается и на классе герметичности — блоки с герметичным корпусом обычно имеют класс IP67, а обычные только IP40

Назначение и область применения

Герконовые датчики, несмотря на вытеснение их датчиками Холла, по-прежнему находят применение во многих устройствах и системах:

Клавиатуры синтезаторов и промышленного оборудования. Конструкция датчиков исключает возможность возникновения искры. Поэтому в первую очередь их применяют на взрывоопасном производстве, где присутствуют горючие испарения или пыль.
Бытовые счетчики.
Автоматические системы охраны и контроля положения.
Оборудование, работающее под водой или в условиях высокой влажности.
Телекоммуникационные системы.
Медицинское оборудование.

В системах безопасности применяются устройства, состоящие из геркона и магнита. Они сообщают об открытии или закрытии дверей. Также применяются герконовые реле, состоящие из контактного датчика и проволочной обмотки. Такая система обладает некоторыми преимуществами: простота, компактность, влагостойкость, отсутствие движущихся деталей. Используются герконы и в особых областях – это механизмы защиты от перегрузок и короткого замыкания высоковольтных и радиотехнических электроустановок. Также это высокомощные радары, лазеры, радиопередатчики и прочее оборудование, работающее под напряжением до 100 кВ.

Описание и принцип действия дифференциального реле (УЗО)

Данное реле используется в связи с необходимостью защитить человека от поражающего воздействия электрического тока. При соприкосновении человека с оголенной проводкой или корпусом электроприбора, находящемся под напряжением, через его тело начинает протекать ток «утечки».

Как известно в сетях 220 В, 50 Гц при протекании через человеческое тело тока в 8–10 мА ощущаются очень сильная боль и спазмы, а 100 мА через 2–3 секунды вызывает остановку сердца у взрослого человека. Именно для защиты от протекания токов утечки в электросетях предназначено реле дифференциальной защиты.

По внутреннему устройству они могут быть как электронными с возможностью регулирования тока срабатывания защиты, так и электромеханическими. Для домашних целей целесообразно отдавать предпочтение электронным, поскольку они могут гарантировать отключение электроэнергии при токе утечки в 2–3 мА, чем спасут жизнь, как взрослому, так и шаловливому ребенку.

Принципиальное устройство дифференциального реле

Принцип действия электронного однофазного дифференциального реле довольно прост. Электроникой контролируется ток, протекающий по нулевому проводу (N) и по «фазе» (L), в случае возникновения разницы между ними, превышающей заданную величину, подается команда на отключение электропитания.

В дифференциальное реле может встраиваться тепловая и максимальная токовая защита, что позволяет использовать его вместо вводного разъединителя или автоматического выключателя

Во время коммутации важно правильно подключить к реле «фазу» и «ноль», в случае ошибки дифференциальное реле или УЗО работать не будет

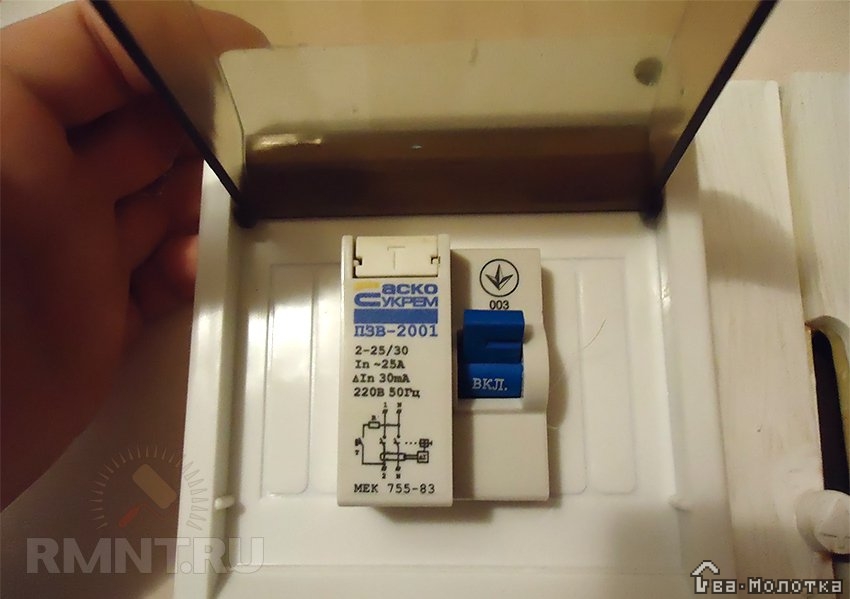

Смонтированное в распределительную коробку УЗО

В отношении дифференциальных реле или УЗО есть важное правило — ток срабатывания должен быть меньше смертельного для человека. Надежны как многие производители из СНГ, так и такие известные бренды, как АВВ или Siemens

Производитель	Тип реле	Ток срабатывания, мА	Ток прерывания, А	Цена, руб.
Legrand	TX3	30	25	1260
Eaton -Moeller	PF4-25/2	30	25	650

Реле времени

В схемах автоматики нередко возникает необходимость создавать запаздывания при срабатывании аппаратов или выдавать сигналы для технологических процессов в определенной последовательности. Для этого служат переключатели с задержкой по времени, к которым предъявляются следующие требования:

стабильность выдержки независимо от воздействия внешних факторов;
небольшие габариты, масса и потребляемая энергия;
достаточная мощность системы контактов.

Для управления электроприводами высокие требования к точности не предъявляются. Выдержка составляет 0,25-10 с. Надежность должна быть высокая, поскольку работа часто производится в условиях тряски и вибрации. Защитные устройства энергосистем должны работать точно. Выдержка не превышает 20 сек. Срабатывание происходит довольно редко, поэтому высокие требования к износостойкости не предъявляются.

Электромагнитные реле времени работают на следующих принципах замедления:

Пневматическое — за счет наличия пневматического демпфера.
Электромагнитное — при постоянном токе существует дополнительная короткозамкнутая обмотка, в которой наводится ток, препятствующий нарастанию главного магнитного потока при срабатывании, а также его снижению при отключении.
С анкерным или часовым механизмом, который заводится от электромагнита, и контакты срабатывают после отсчета времени.
Моторное — подача напряжения одновременно на электромагнит и двигатель, вращающий кулачки, приводящие в действие систему контактов.
Электронное — с помощью интегральных цепей или цифровой логики.

Виды реле по назначению

По назначению эти устройства бывают трех типов – управления, защиты, сигнализации.

Реле управления

Эти реле являются первичными. Монтируются непосредственно в электроцепь. Их роль – включение и выключение отдельных элементов схемы. Могут использоваться самостоятельно или в качестве комплектующих низковольтных комплектных устройств – ящиков, панелей, шкафов.

Реле защиты

Выполняют функции включения, отключения и защиты устройств, имеющих термические контакты – электродвигателей, вентиляторов. При превышении температуры термические контакты размыкаются. Оборудование может восстановить работу только после остывания термоконтактов до установленной температуры.

Сигнализации

Такие реле устанавливают в охранных системах автотранспорта, предприятий, придомовых территорий. Служат для формирования сигнала при достижении установленной величины параметра, который находится под контролем (ток, напряжение, частота, давление, температура, акустические параметры и другие).

Реле тока

Реле тока реагируют на резкие перепады тока и при необходимости отключают отдельную нагрузку или всю систему электроснабжения. Величина максимального тока, при которой необходимо отключить потребителей, устанавливается регулятором.
