Насадки на перфоратор

Техника прокладывания канавок

  Затем при помощи  бура пробиваем отверстия вдоль наметки, затем лопаткой по предварительной разметке выбираются канавки под проводку. Саму лопатку ставят вдоль канавки. Если поставить её поперёк, края, которые и так получаются рваными, будут ещё хуже, вплоть до вываливания целых кусков. Лопатка это недорогой инструмент, единственно, что её лучше применять после предварительного пропила. При самостоятельном применении её края получаются несколько рваными.

Разница в работах на стенах из бетона и кирпича в том, что при работе с бетонной стеной нужно прикладывать больше усилия к перфоратору,  а при работе с кирпичными стенами нужно предварительно проделать отверстия вручную при помощи керна и молотка. Тогда сверло возьмет сразу правильное направление и не уйдет в сторону.

При работе с кирпичными стенами сильно давить нельзя во избежание поломок, как инструмента, так и сверла.  Любое отверстие сначала нужно начинать сверлить с малого диаметра, 4-6 мм, затем 8 мм, только потом при помощи бура делается нужный диаметр. Перемычки между дырками убираются лопаткой с U – образным наконечником в режиме « удара со сверлением». Дырки желательно сверлить как можно ближе друг к другу или использовать насадку для перфоратора для штробления бетона.

Работа перфоратором

 При этом перфоратор выставляют в режим удар со сверлением.

Сами насадки в зависимости от вида применяемых работ бывают разной формы.

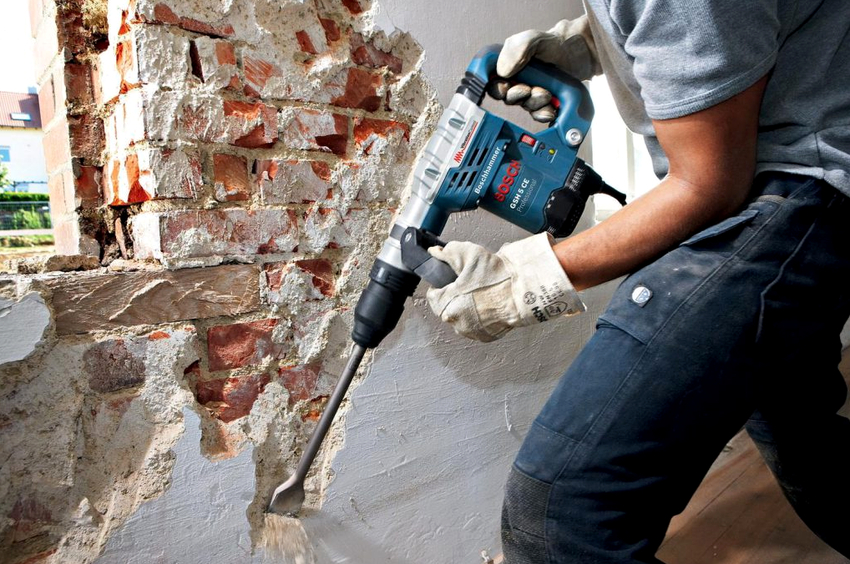

В случае, если нужно удалить штукатурку или старую плитку на стене, используется пика, которая имеет узкое и тонкое долото на конце. Для прокладывания канавок самой  лучшей насадкой считается штрабер. Но наиболее часто все- таки используется бур и лопатка или, как ее ещё называют, зубило, которой выбивают канавку.

Ямобур для перфоратора что такое и зачем применяется

Всем известен такой инструмент, как ручной бур для бурения в грунте отверстий под установку столбиков. Чтобы автоматизировать этот процесс, производители выпускают специальные насадки, которые внешне напоминают проломной бур.

Отличаются они тем, что предназначены исключительно для того, чтобы получить отверстие в грунте. Сверлить перфоратором с насадкой ямобур нужно в режиме сверления

При этом немаловажно использовать агрегаты пистолетного типа высокой мощности. Маломощные перфораторы не смогут справиться с такими задачами

https://youtube.com/watch?v=5DdrSzneJ3g%3F

Теперь вы знаете, как называются насадки для перфораторов, и какими они бывают. Однако на вышеперечисленных видах приспособлений функционал инструмента не заканчивается. Еще очень много вариантов насадок, которые изготавливаются своими руками для облегчения работы по снятию лакокрасочного покрытия с бетонных поверхностей. В завершении нужно отметить, что чем мощнее инструмент, тем больше его спектр возможностей. Если вы до сих пор использовали перфоратор только для бурения бетона, то теперь можете существенно расширить его функционал, сэкономив на покупке разнообразных инструментов.

Публикации по теме

Насадки на дрель, шуруповерт и болгарку для полировки авто — виды и их выбор

Какие электроды выбрать для сварки и важные сведения о расходниках

Квадратное сверло или как просверлить отверстие квадратной формы разными способами

 Резка керамической плитки болгаркой и как правильно выполнять

YORUMLAR 51

Во гемор то)) Я картонку полочкой сгибаю и клею на малярный скотчем под местом сверления. Весь мусор накапливается на картонке, позже тока стряхнуть остается)

Никто не воспрещает. применяй то, что считаешь необходимым

Намучился Ты! Проще из бумаги А5 сделать кулек и скотчем прихватить к стенке, Фортуны.

Какое название получил эта штука заглавие другими словами раз ты брал в магазине

Глядеть необходимо видео! На сколько я помню. там было сказано!

Я купил за копейки вакуумный вылесборник DDC 50. Если руки не из жопы вырастают можно с его применением переработать настоящий под любые отверстия для проф.внедрения.

Херня вобщем изобретение.

Говно способ. Очень толстая насадка. Свёрла длинноватые необходимы будут. Проще приобрести с вакуумной присоской насадку для отверстий до 10 мм за 1300 рублей у Керхера не париться и даже не мудрить.

Виды хвостовиков на насадках перфораторов

Перед тем, как разобраться с видами насадок на перфораторы, нужно выяснить, какие типы хвостовиков на таких приспособлениях применяются. Итак, перфораторы делятся на три основных типа по функциональному назначению:

• Бытовые устройства — недорогой вид ударного электроинструмента, предназначенный для нечастого применения в хозяйстве. В конструкции таких инструментов применяются патроны типа SDS plus
• Полупрофессиональные — перфораторы, которые предназначены для частой эксплуатации, например, при проведении строительных и ремонтных работ. В зависимости от мощности, полупрофессиональные модели могут оснащаться двумя типами патронов SDS plus и SDS max
• Профессиональные устройства — используются исключительно для работы. Имеют только два режима — сверление с ударом и отбойный молоток, а в качестве исполнительного органа применяются патроны типа SDS max

В зависимости от типов патронов, применяются насадки с соответствующими типами хвостовиков. Они отличаются не только между собой, но еще и от насадок для дрелей и шуруповертов. Чем отличаются, и какие параметры имеют разные виды хвостовых частей на насадках для перфораторов, выясним далее.

1. SDS-plus — тип хвостовика, который характеризуется такими особенностями, как длина, толщина и форма. Длина хвостовиков типа sds plus составляет 4 см или 40 мм, толщина 10 мм, а по форме нужно отметить, что имеют они 4 паза. Два паза открытого типа, а два закрытого
2. SDS max — хвостовики на насадках для перфораторов профессионального типа. Отличаются от sds plus такими параметрами, как длина — 90 мм, толщина — 18 мм, а также количество пазов. Кроме того, что эти пазы по форме больше, чем на sds+, так они еще и имеют 2 закрытых и 3 открытых типа. Такая конструкция обеспечивает лучшее зацепление насадки с рабочими механизмами патрона
3. SDS-top — это устаревшая разновидность хвостовиков, которые имеют диаметр 14 мм, а длина их составляет 70 мм. Это нечто среднее между sds-plus и sds-max. Сегодня встречаются крайне редко, и выпускаются исключительно для узкоспециализированных моделей перфораторов
4. SDS-quick — хвостовик, который имеет цилиндрическую форму с 4 параллельными выступами. Такие насадки можно использовать не только в патронах специальных перфораторов марки Bosch, но еще и в патронах дрелей и шуруповертов

Сегодня также китайские разработчики изготовили специальную конструкцию хвостовиков по имени Spline или сплайн. Они имеют цилиндрическую часть со шлицами, которые напоминают шестеренку. Применяются такие приспособления на перфораторах китайского производства, которые комплектуются специальными типами патронов.

Разобравшись с типами хвостовиков для насадок под перфораторы, следует разобраться с особенностями этих приспособлений, их возможностями и назначением.

Разные буры

Для перфораторов основной насадкой является бур, представляющий собой сверло со специальным наконечником из твердосплавных материалов, и предназначающийся для просверливания отверстий в бетоне, кирпиче и камне.

Бур для перфоратора состоит из следующих частях:

1. Хвостовик. Важная часть бура, которая изготавливается из стали. Хвостовик фиксируется в патроне, после чего можно использовать инструмент. Именно по конструкции хвостовика буры отличаются от сверл. Хвостовики буров под перфоратор могут быть нескольких видов:
2. Рабочая область. Изготавливается из специальных видов сплавов. От качества рабочей области зависит эффективность, надежность и скорость получения конечного результата. Рабочая область может иметь различное конструктивное исполнение в зависимости от материалов для сверления. Различают следующие конструкции рабочей области бура:
   • Бур шнекового типа. Если нужно просверлить отверстие большой глубины, то такой тип бура является лучшим вариантом. Бур имеет несколько спиральных витков, что дает возможность эффективно отводить пыль при работе. Они не рассчитаны на продолжительные нагрузки.
   • С незначительным наклоном. Предназначаются для просверливания отверстий по бетону и прочим материалам небольшой глубины.
   • Со значительным уклоном. Предназначаются для проделывания глубоких отверстий, также они рассчитаны на продолжительные нагрузки.
3. Наконечник. Торцевая часть бура изготавливается преимущественно из твердосплавных материалов в виде напайки. Именно эта напайка является режущей кромкой бура, от которой зависят такие факторы, как качество и скорость бурения. В качестве твердосплавных материалов используется сплав вольфрама и кобальта. Существуют также наконечники с алмазным напылением, при помощи которым можно осуществлять бурение железобетонных конструкций.

Принцип работы инструмента

Дословно слово перфоратор обозначает «бурильный молоток». Для повышения производительности в горнодобывающих работах был разработан в начале XIX века отбойный молоток. Принцип действия устройства заключался в использовании махового колеса. Он приводил в движение штангу с присоединёнными к нему специальными защипами. Штанга под воздействием пружины наносила удар и возвращалась обратно поршнем.

Устройство постоянно совершенствовалось. В 1932 году в Германии корпорация Bosch выпустила первый перфоратор, работающий от электричества. В этом устройстве был совмещён ударный и вращательный момент. Разработанный компанией принцип действия используется и сейчас в современных моделях электрических перфораторов.

Перфоратор — это устройство, предназначенное для бурения отверстий и разрушения твёрдых пород. В качестве расходного материала используются буры разного диаметра и зубила. Инструмент разделяют по классу применения:

• бытовой;
• полупрофессиональный;
• профессиональный.

Кроме этого, различают его по механизму работы, который бывает электромагнитным и пневматическим. Последний тип механизма выпускается одно-, двух-, и трёхрежимный. То есть можно выполнять сверление, удар или обе операции одновременно.

По своему виду инструмент напоминает пистолет и может использовать в работе электрический, топливный или пневматический привод. Последние востребованные при опасных условиях работы, во время которых существует возможность взрыва.

В основе принципа работы перфоратора, отличающего его от другого подобного инструмента, лежит ударный механизм. Электромагнитный тип использует две электромагнитные катушки, обеспечивающие возвратно-поступательное движение сердечника. Он и передаёт инерцию хвостовику бура. Пневматический тип основан на движении поршня в цилиндре, совершающем также возвратно-поступательные движения.

https://youtube.com/watch?v=fdP7NR6eu7Y

Каждый производитель стремится улучшить конструкцию за счёт применения конструктивных особенностей. В основном это мелкие доработки, связанные с применением различных материалов и местом их расположением. В целом же основные элементы остаются неизменными. К таким деталям относят:

• кнопку включения;
• двигатель;
• ударный механизм;
• предохранительную муфту;
• зажим бура.

Из дополнительных особенностей конструкций можно выделить систему удаления пыли и виброподавляющий узел. Для многорежимного типа инструмента устанавливается кнопка переключения работы.

Ударный механизм

Эта часть инструмента обеспечивает основную задачу перфоратора — долбить. По типу работы может быть механическим или пневматическим.

Существует два варианта конструкции пневматического механизма: использующий подшипник качения или кривошипно-шатунный тип. Первый вариант используется для бытового вида инструмента, а второй — для профессионального.

Устройство, использующее подшипник качения, или по-другому «пьяный подшипник», состоит из группы элементов: поршень, боек, таран и непосредственно сам подшипник.

Вращение двигателя во время работы связано с внутренней втулкой «пьяного подшипника». Внешняя втулка соединяется с поршнем, она совершает движения, напоминающие качение. Расстояние между поршнем и тараном заполнено воздухом. Он, подвергаясь изменению давления, и воздействует на таран, который повторяет движения за поршнем. В результате по бойку наносится удар, а тот, в свою очередь, передаёт силу удара непосредственно буру. Такое действие фактически и означает преобразование электрической энергии в механическую.

Пневматический механизм удара обладает такой особенностью, как самоотключение на холостом ходу. Достигается это тем, что, пока вращению бура ничего не препятствует, таран сдвинут вперёд и в корпус проникает воздух извне. Поэтому давление в воздушной камере не создаётся, а значит и удар отсутствует. При возникновении сопротивления вращению таран сдвигается, закрывая отверстие, и возникает компрессия.

Кривошипно-шатунный тип, создавая повышенный размах движения поршней, позволяет достичь более высокой силы удара. В профессиональных устройствах его значение может составлять 20 Дж. Чаще всего ремонт устройства ударного механизма перфоратора проводят именно при пропадании удара.

К ударному механизму относят и перфораторный ствол. Для любого типа устройств он одинаков. Наружный стакан муфты связан с игольчатым подшипником и расположен в начале редуктора. На стакане зафиксирована шестерёнка, передающая вращение, и защитная муфта. Для разбора растровой муфты понадобится снять лишь стопорное кольцо и отвёрткой выдавить её элементы. В середине ствола находится ударный болт и приёмник удара.

Насадки-миксеры на перфоратор

Перфоратор в режиме сверления может применяться в качестве низкооборотистой дрели для замешивания растворов. Для этого необходимо перфоратор переключить в режим сверления, а также снизить обороты вращения патрона. Для смешивания сухих смесей в патрон перфоратора устанавливается насадка миксер, которая имеет форму венчика.

Перемешивать такими насадками можно сухие смеси, а также готовые растворы. Причем это могут быть не только такие вещества, как гипс, клей и цемент, но еще и битумные вязкие смеси. Конструкция венчика достаточно простая. Изготовить миксер насадку можно своими руками при наличии сварочного аппарата

Однако при том важно учитывать, что для каждого вида смеси применяются соответствующие по формам насадки. Для герметиков используются венчики, которые обеспечивают эффективное перемешивание раствора, исключая проникновение кислорода в состав

Если перед вами стоит вопрос, какой инструмент лучше использовать для перемешивания раствора — дрель или перфоратор, тогда лучше выбрать перфоратор, который имеет большой момент, в отличие от высокооборотистых дрелей.

Это интересно! Знаете ли вы, что при использовании высокооборотистой дрели для смешивания растворов может повлечь за собой выход из строя электромотора. Причиной тому является большая нагрузка, которая способствует увеличению тока, протекающего по обмотке статора и ротора. При нагреве обмотки происходит нарушение изоляции, и как следствие, выход из строя мотора.

Преимущества смены навесного оборудования

Использование разных вариантов навесного оборудования даёт сразу несколько преимуществ. Например, в оновном первоначально экскаватор покупают на фирму в для копки траншей, но на последующих этапах стройки требуется уборка мусора, подъём и транспортировка крупногабаритных вещей или строительного материала. Выполнить поставленные задачи можно, только если купить узконаправленную машину или заменить навесное оборудование для экскаваторов, что намного дешевле. Кроме того, складировать рабочие насадки экскаватора проще, учитывая место для хранения.

Ещё одно преимущество навесного оборудования заключается в их разнообразии и универсальности. Выделяют следующие виды насадок:

• ковш;
• грейфер;
• гидромолот;
• рыхлитель;
• гидроножницы;
• буры;
• харвестерные головки;
• кусторезы;
• навесные фрезы;
• виброплиты.

Это лишь перечень самого распространённого оборудования, которое устанавливают на экскаватор. Каждая насадка предназначена для выполнения конкретной поставленной задачи, а использование её не по назначению приводит к ухудшению технических возможностей.

Разберем каждую насадку чуть по подробнее.

Ковш

В стандартную комплектацию экскаватора входит ковш, но это стандартное оборудование тоже имеет несколько типов. Например, для копки траншеи используют ковши с зубьями, но такой вариант не подходит для уборки снега или строительного мусора. Зубья просто поломают дорожное полотно. Для уборки мусора, снежного месива используют ковш, с гладкой и немного заострённой плоскостью, которая плавно проходит по дорожному полотну, не деформируя его. К разновидностям ковша относится оборудование с функцией захвата.

Грейферы

Для уборки мусора путём захвата, на экскаваторы устанавливают грейферы. Этот вид насадки также может быть нескольких видов. Чаще всего встречается устройство с несколькими зубьями, которые позволяют захватывать мелкий мусор, металлические изделия, лес и трубы. Для сбора мелких деталей из металла используют аналогичную конструкцию, но с магнитной функцией. Есть разновидности для сбора и транспортировки сыпучих материалов.

Гидромолоты

В строительной и ремонтной сфере часто используют гидромолоты. Монтаж и демонтаж оборудования проводится легко. Первоначально это оборудование использовалось для разрушения льда, асфальта, грунта, стен и прочих твёрдых поверхностей. Суть работы заключается в давлении, которое с помощью воды, оказывается на основной дробильный элемент в виде пики или клинка. Это приспособление использовали даже для разрушения горных пород, но со временем насадку стали использовать для забивки свай или трамбовки дорожного полотна.

Рыхлитель

В отличие от гидромолота, рыхлитель не имеет гидроборудования для создания избыточного давления. Это простая конструкция, которая разрушает дорожное покрытие, стены, рыхлит грунт с помощью крепкой металлической части. Она может быть выполнена в виде зуба или трёхзубой кирки.

Гидроножницы

В строительной сфере не все объекты выполняют только из бетона, камня и песка. Для усиления конструкций используют армированную сетку или арматуру, которая не разрушается под воздействием рыхлителя или гидромолота. Для этого была создана насадка для экскаваторов в виде гидроножниц, которые спокойно разрезают конструкции из высшего сорта стали.

Шнеки и буры

Буры и шнеки перешли из буровой отрасли и стали использоваться как навесное оборудование для бурения тоннелей под сваи, заливку цемента, проведения трубопровода и т. д. Существует множество разновидностей насадок по диаметру и глубине.

Харвестерные головки

Харвестерную технику используют исключительно для работы с деревом. Это удобная насадка, которая помогает срезать дерево и сразу пропустить его через ножницы, которые удаляют лишние сучья и ветки. Существует также оборудование, позволяющее ствол разрезать сразу на несколько равных частей.

Кусторез

Навесные кусторезы — это эффективный инструмент для срезания молодой поросли в лесах и парках. Благодаря большой мощности приводного устройства, можно выпиливать не только тонкие в диаметре деревья.

Фреза

Фреза на экскаваторе эффективно себя проявляет в разработке прочных, мерзлых грунтов и при вскрытии асфальтобетонных оснований дорог. Также справляется с выполнением работ по разработке скальных и горных пород.

Виброплита

Устройство предназначенное для вибротромбовки и выравнивания грунтов. Очень часто виброплиты применяются при строительстве домов, перед заливкой фундамента подготавливается площадка которая должна быть плотной и ровной.

Электродвигатель устройства

Двигатель, являясь основным элементом устройства, приводит в действие все остальные части механизма. Он состоит из статора и ротора, при этом ротор подвижная часть, а статор нет. В состав ротора входят якорь и коллектор. Якорь — это такой блок, содержащий пластины из стали. На них наматываются обмотки из медной проволоки. Коллектор, в свою очередь, выглядит в виде цилиндра. Его конструкция имеет вид диэлектрика с установленными проводящими пластинами, к этим пластинам и подключаются обмотки якоря.

Вращения ротора происходят за счёт магнитного потока, создаваемого вокруг него обмотками статора и приводящего к возникновению момента кручения. При этом ротор использует только постоянное значение тока, и магнитный поток всегда направлен только в одну сторону. Подача питания осуществляется посредством щёток, выполненных из графита. Щётки расположены таким образом, чтобы обеспечивать электрический контакт с якорем.

https://youtube.com/watch?v=Pszn95WcqME

Для проверки обмоток можно воспользоваться мультиметром. Для этого один щуп измерительного прибора устанавливается на щёткодержатель, а второй на вход подключения к сети 220 вольт. Чтобы точно определить места подключения, проще воспользоваться электросхемой. Если сопротивление бесконечное, делается вывод о перегорании обмотки.

Рабочее сопротивление обмотки статора находится в диапазоне 18−32 Ом. Например, у популярного перфоратора Интерскол П-26/800ЭР сопротивление составляет 28 Ом. При замене статора понадобится разобрать двигатель. Обычно выкручиваются четыре винта, корпус раздвигается в противоположные стороны, и освобождается доступ к составным частям двигателя.

Ротор фиксируется в редукторе. На короткое замыкания он проверяется специальным прибором. Часто визуально осмотрев можно сделать вывод о его целостности. На роторе не должны присутствовать царапины и почернения, а пластины должны быть чистыми

При замене ротора важно правильно соединить подшипник с резиновой прокладкой

Конструкция перфоратора, имеющего электродвигатель с вертикальным расположением (бочковым), немногим усложняется из-за непрямой передачи момента вращения. Поэтому с таким типом применяется редуктор, усиливающий удар и крутящий момент устройства.

Основные критерии выбора бура на перфоратор

При выборе насадки для бытового иди профессионального использования необходимы разные подходы. Однако в любом случае бур должен быть выполнен из прочного твердосплавного материала, что способствует его надежной, эффективной и долговечной работе. Следует приобретать набор буров для перфоратора проверенного производителя, который выпускает качественную продукцию. Экземпляры по низкой цене могут использоваться для разовой работы. К тому же такие изделия могут принести ущерб перфоратору.

Полезный совет! С лучшей стороны зарекомендовали себя компании Bosch, Sturm и Makita.

Для бытового использования достаточно приобрести насадки среднего ценового сегмента, а для профессиональных целей лучше выбирать более дорогостоящие экземпляры.

Исходя из назначения изделия, подбирается тип исполнения хвостовика. Наиболее востребованным вариантом является бур SDS Рlus, который применяется для малых и средних мощностей. Его диаметр равен 10-18 мм, длина закрепленной части – 4 см. Для создания широких отверстий следует выбирать насадку SDS Мax, диаметр которой варьируется от 18 до 32 мм. Наиболее востребованным является бур для перфоратора 20 мм.

Отлично зарекомендовали себя буры изготавливаемые компаниями Bosch, Sturm и Makita

Если необходимо выполнить отверстие размером более 32 мм, следует приобрести корончатые сверла на перфоратор

При выборе бура необходимо также обратить внимание на форму режущей части, которая может иметь две, три или четыре грани. Последний вариант является наиболее эффективным, но имеет повышенную стоимость

Важно! При выборе бура по типу хвостовика следует уточнить в инструкции для перфоратора, какой вариант насадки для него подходит. Дополнительно для бурения можно приобрести удлинитель, который увеличивает длину отверстия без изменения его диаметра

Это весьма актуально при выполнении земляных работ и использовании коронок. Насадка может быть дополнена набором штанг разной длины, что расширяет функциональность изделия, увеличивая его производительность

Дополнительно для бурения можно приобрести удлинитель, который увеличивает длину отверстия без изменения его диаметра. Это весьма актуально при выполнении земляных работ и использовании коронок. Насадка может быть дополнена набором штанг разной длины, что расширяет функциональность изделия, увеличивая его производительность.
