Устройство генератора переменного тока

Используемые виды

В большинстве случаев под тем, какой ток называется переменным, подразумевают электричество из бытовой сети. Для многих далёких от электрики и электроники людей было бы неожиданностью узнать, что под АС подразумевается значительно более широкое понятие, чем электричество из розетки.

Краткий перечень переменных токов, используемых в сетях питания:

  • Однофазный. Простой вид, переменный по направлению. Коммерческий его тип имеет синусоидальный вид на графике и передаётся по двум проводникам.
  • Трёхфазный. Электричество для промышленных нужд обычно поставляется в виде трёх отдельных синусоид с пиками амплитуды в трети цикла друг от друга. Для передачи энергии таким способом требуется три (иногда четыре) проводника.
  • Двухполупериодный выпрямленный однофазный. Полученный из переменного с помощью выпрямителя таким образом, чтобы обратная половина цикла сменила полярность. Его можно рассматривать как пульсирующий постоянный ток без интервала между импульсами.
  • Полностью выпрямленное трёхфазное напряжение. Однополярный ток с небольшой пульсацией. Это свойство выгодно отличает его от DC.
  • Полуволновой выпрямленный. Получается после выпрямления AC простейшим образом с обрезанием части с обратной полярностью. В результате получается пульсирующее напряжение с интервалами без разности потенциалов на клеммах.
  • Импульсное напряжение. Широко применяется в современной цифровой технике и электронике. Во многих случаях волна не синусоидальной, а прямоугольной формы.

Советуем изучить — Классификация припоев для пайки, технические характеристики и рекомендации по выбору

В современных приборах используются самые разнообразные формы тока и нередко одновременно. Даже освещение в XXI веке изменилось неузнаваемо со времён Эдисона. Традиционная лампа накаливания работала непосредственно от сети AC, а её светодиодный аналог предварительно выпрямляет синусоидальное напряжение, преобразуя затем его до нужных параметров без помощи дополнительных устройств.

Однако война токов может иметь своё продолжение в совсем недалёком будущем. Растущее количество источников DC, таких как солнечные батареи и ветряки, стало стимулом для разработки технологий транспортировки постоянного тока на большие расстояния при потерях, сопоставимыми с передачей AC. В мире уже построено несколько таких действующих объектов и, вполне возможно, через некоторое время они продемонстрируют на практике свои преимущества перед классическими энергосистемами.

https://youtube.com/watch?v=tl8o5uU5V3c

Опции и дополнительные возможности

Значительное влияние на цену оказывают опции. Хоть генераторы «с наворотами» стоят дороже, некоторые из дополнительных возможностей могут быть очень полезны. Например:

  • Защита от утечки. Встроенное УЗО, которое отслеживает наличие пробоя изоляции и отключает установку при появлении тока утечки.
  • Защита от перегрузки. Функция не даёт работать деталям «на износ».
  • Автоматический запуск. При пропадании электроэнергии генератор запускается сам.

Использование может быть разным

Есть ещё такие, без которых можно обойтись, но делающие эксплуатацию генератора тока более удобной. Например, контроль параметров с одновременным отображением на дисплее или передача данных о состоянии генератора на подключённый компьютер. Ещё, может быть, целый ряд конструктивных «добавок»: шумогасящий кожух, защитный кожух от низких температур, увеличенный топливный бак и т. д.

Принцип работы и устройство генератора из электродвигателя

Принцип обратимости электрических машин говорит о том, что любой электродвигатель может быть преобразован в генератор и наоборот. Ведь оба этих устройства используют ЭДС индукции, как основу своей работы. Только в двигателе на ротор подают электрический ток, который, создавая магнитный поток, отталкивается от полюсов магнита статора, совершая вращательное движение.

Если же вал двигателя вращать с определенной скоростью, в обмотках якоря начнет наводиться ЭДС индукции и потечет ток. Ограничение лишь в толщине провода обмотки якоря. Когда провод тонкий, то получить большую мощность у такого генератора не получится.

АСИНХРОННЫЙ ГЕНЕРАТОР ПЕРЕМЕННОГО ТОКА

Особенности конструкции и виды.

Принципиальное отличие асинхронных генераторов (АГ) от их синхронных аналогов заключается в отсутствии жесткой связи частоты вращения ротора с тем же параметром для ЭДС, наводимой в статоре.

Из-за особенностей конструкции индуктора при взаимодействии вращающегося и неподвижного э/м полей скорость вращения вала чуть меньше частоты наведенной в катушках статора ЭДС.

Разность между этими показателями называют «скольжением». Указанный эффект возникает из-за того, что индуктор изготавливается в виде короткозамкнутой решетки.

Ротор «беличья клетка»

Известные модели асинхронных генераторов различаются по следующим рабочим параметрам:

  • способ возбуждения;
  • методы стабилизации и управления;
  • диапазон скольжений.

Кроме того, такие агрегаты могут отличаться количеством генерируемых фаз.

Управление режимами.

Для возбуждения рабочих обмоток асинхронных генераторов потребуются внешние воздействия, реализуемые различными по своей эффективности способами. При этом возможны два режима управления запуском: мягкий и жесткий.

Не вдаваясь в подробности процесса управления и обходясь без теоретических выкладок, отметим следующее:

  • мягкий режим характеризуется быстрым и безопасным выходом на стационарный рабочий ход спустя какое-то время после запуска асинхронной машины;
  • жесткий режим связан с повышенным расходом энергии и дополнительными рисками для системы;
  • для реализации последнего чаще всего применяются способы внешнего воздействия (подкачки).

Мягкий запуск с возбуждением обмоток требует больших дополнительных затрат, связанных с использованием дорогостоящих электронных систем.

В простейшем случае обходятся жестким режимом, реализуемым с помощью комплекта конденсаторов или специального компенсатора. В обоих случаях дополнительные элементы подкачки энергии подключаются к статорной обмотке (якорю).

Преимущества и особенности применения.

К числу бесспорных достоинств асинхронных электрогенераторов относят следующие особенности:

  • устойчивость к перегрузкам и кз;
  • простота конструкции и легкость обслуживания;
  • малые линейные искажения формируемого сигнала;
  • низкий уровень тепловыделения.

Показатель нелинейных искажений синусоиды у устройств этого класса не превышает 2% (против 15 процентов у синхронных машин); Благодаря этому использование таких электрогенераторов гарантирует устойчивость функционирования подключенного оборудования.

Кроме того, их применение обусловлено способностью вырабатывать активную мощность лишь при условии наличия в нагрузочной цепи реактивной составляющей.

Соблюдение этого требования возможно только в системах, включающих в свой состав индуктивные или емкостные нагрузки. В случае необходимости эти агрегаты могут использоваться в качестве асинхронных двигателей.

С учетом всего сказанногоасинхронные генераторы применяются:

  • в функции генератора пиковых нагрузок – в тепло- и гидроэлектростанциях, а также в ветряных установках небольшой мощности;
  • в двигательном режиме они нередко применяются для холодной обкатки двигателей внутреннего сгорания;
  • при горячей обкатке асинхронная машина переводится в режим генератора, нагружая двигатель и отдавая энергию в бортовую сеть.

В авиации двигательный режим востребован при запуске турбин, а в качестве генератора он обеспечивает бортовые сети переменным и постоянным током.

Для получения постоянной составляющей в бортовой сети устанавливаются мощные выпрямительные устройства.

В системах следящего привода, в автоматических системах управления, а также в ряде цифровых устройств применяются асинхронные тахогенераторы, работающие с полым или короткозамкнутым ротором.

  *  *  *

2014-2022 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Устройство и принцип работы

Понять, как происходит такое преобразование, можно глядя на простейшую модель генератора. Его работа основана на принципе возникновения ЭДС — электродвижущей силы. Коротко сформулировать суть этого явления можно так, если замкнутая рамка пересекает магнитное поле, в ней возникает (наводится) электрический ток. Чтобы «снять» ток с рамки, используют специальное устройство ‒ щеточный узел. На концах рамки сделаны кольца, которые соприкасаются с токосъёмными контактами (щетками). Щетки, за счет силы упругости пружин, плотно прилегают к кольцам, обеспечивая контакт. К щеткам припаяны провода, по которым далее в устройство и передаётся ток.

Генератор переменного тока: устройство и принцип действия

Как получается переменное напряжение? Представьте себе, рамка вращается, то одной, то другой стороной приближаясь к полюсам (положительному S и отрицательному N). Чем ближе к полюсу, тем сильнее наводимое поле (больше сила тока), чем дальше ‒ тем меньше. Соответственно, на контактных кольцах имеем плавно изменяющуюся силу тока. Она то близка к нулю (когда рамка находится дальше всего), то подходит к максимуму. Таким образом, получаем на выходе ток синусоидальной формы.

Таким образом получаем на выходе генератора ток синусоидальной формы

Те же самые процессы происходят, если прямоугольную рамку закрепить неподвижно, а внутри нее вращать магнитное поле. Ток также имеет синусоидальную форму, просто имеем два типа установок ‒ с неподвижным статором и с неподвижным ротором.

Генератор постоянного тока устроен точно также и отличается только устройство снятия тока. К рамке прикреплены два полукольца, так что щетки снимают ток попеременно, то с одного конца рамки, то с другого. В результате на выходе имеем положительные полуволны, которые близки к постоянному току.

Режимы работы

Чтобы разобраться в особенностях функционирования автомобильного генератора, важно понять особенности каждого из режимов:

  • В процессе пуска двигателя главным потребителем электрической энергии выступает стартер. Особенностью режима является создание повышенной нагрузки, что приводит к уменьшению напряжения на выходе АКБ. Как следствие, потребители берут ток только с аккумулятора. Вот почему при таком режиме батарея разряжается с наибольшей активностью.
  • После завода двигателя автомобильный генератор переходит в режим источника питания. С этого момента устройство дает ток, который необходим для питания нагрузки в автомобиле и подзаряда АКБ. Как только аккумулятор набирает требуемую емкость, уровень зарядного тока снижается. При этом генератор продолжает играть роль главного источника питания.
  • После подключения мощной нагрузки, например, кондиционера, обогрева салона и прочих, скорость вращения ротора замедляется. В этом случае автомобильный генератор уже не способен покрыть потребности автомобиля в токе. Часть нагрузки перекладывается на АКБ, который работает в параллель с источником питания и начинает постепенно разряжаться.

https://youtube.com/watch?v=feRhd7xg6R0

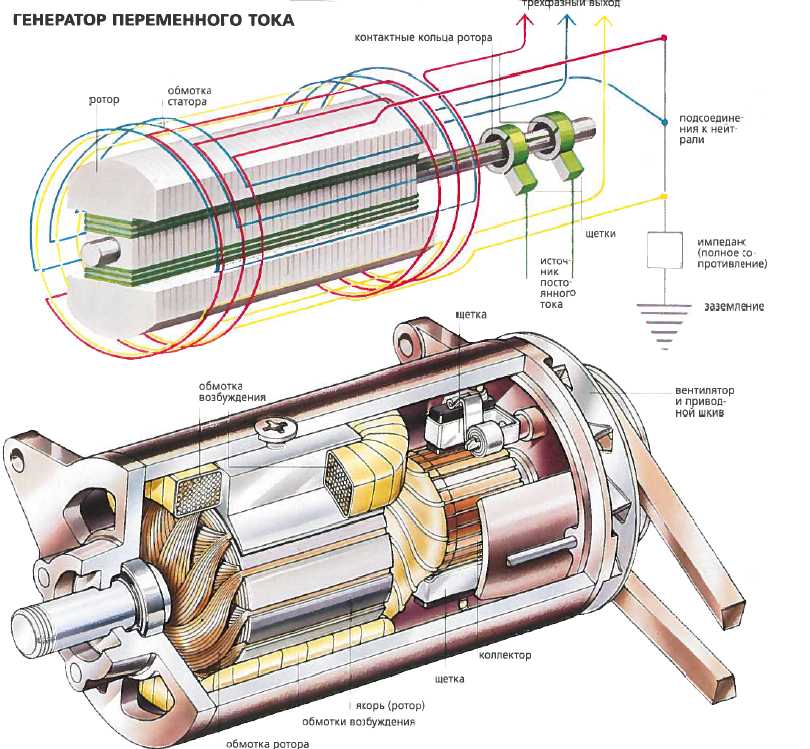

Конструкция генератора переменного тока

В самом общем случае, наиболее часто применяемый трехфазный генератор переменного тока состоит из явнополюсного ротора с одной парой полюсов (маломощные оборотистые генераторы) или 2 парами их, расположенными крестообразно (наиболее распространенные генераторы мощностями до нескольких сот киловатт. Такая конструкция не только позволяет более рационально использовать материал, но и для промышленной частоты переменного тока 50 Гц дает рабочую частоту вращения ротора 1500 оборотов в минуту, что хорошо согласуется с тяговыми оборотами дизельных двигателей этой мощности), а также статора с 3 (в первом случае) или 6 (во втором) силовыми обмотками и полюсами. Напряжение с силовых обмоток и есть то, которое подается потребителю.

Ротор может быть выполнен на постоянных магнитах только для весьма маломощных генераторов, во всех остальных случаях он имеет намотку т.н. обмотки возбуждения, то есть представляет из себя электромагнит постоянного тока, запитываемый во вращающемся роторе через щёточно-коллекторный узел с простыми кольцевыми контактами, более устойчивыми к износу нежели разрезной ламельный коллектор машин постоянного тока.

В сколько-либо мощном генераторе переменного тока с обмоткой возбуждения на роторе, неизбежно встает вопрос — какой величины ток возбуждения подавать на катушку? Ведь от этого зависит выходное напряжение такого генератора. И это напряжение должно поддерживаться в определенных рамках, например, 380 Вольт, вне зависимости от тока в цепи потребителей, значительная величина которого способна также значительно уменьшать выходное напряжение генератора. Кроме этого, нагрузка по фазам вообще может быть очень неравномерной.

Этот вопрос решается в современных генераторах, как правило введением в выходные цепи фаз генератора электромагнитных трансформаторов тока, соединенных вторичными обмотками треугольником или звездой, и дающими на выходе переменное трехфазное напряжение амплитудой единицы — десятки вольт, строго пропорциональное и согласованное по фазе с величиной тока нагрузки фаз генератора — чем больше потребляемый в данный момент по данной фазе ток, тем больше напряжение на выходе соответствующей фазы соответствующего токового трансформатора. Этим и достигается стабилизирующий и авторегулирующий эффект. Все три регулирующие фазы с вторичных обмоток токовых трансформаторов далее заводятся на обычный 3-фазный выпрямитель из 6 полупроводниковых диодов, и на выходе его получается постоянный ток нужной величины, и подаваемый на обмотку возбуждения ротора через щёточно-коллекторный узел. Схема может быть дополнена реостатным узлом для некоторой свободы регулирования тока возбуждения.

В устаревших или маломощных генераторах вместо токовых трансформаторов применялась система из мощных реостатов, с вычленением рабочего тока возбуждения за счет изменения падения напряжения на резисторе при изменении тока через него. Эти схемы были менее точны и гораздо менее экономичны.

В обоих случаях существует проблема появления начального напряжения на силовых обмотках генератора в момент начала его работы — действительно, если возбуждения ещё нет, то и току во вторичных обмотках токовых трансформаторов взяться неоткуда. Проблема, однако, решается тем что железо ярма ротора обладает некоторой способностью к остаточному намагничиванию, эта остаточная намагниченность оказывается достаточной для возбуждения в силовых обмотках напряжения в несколько вольт, достаточного для самовозбуждения генератора и выхода его на рабочие характеристики.

В генераторах с самовозбуждением — серьезную опасность представляет случайная подача внешнего напряжения промышленной электрической сети на силовые обмотки статора. Хотя это не приводит к каким-то негативным последствиям для самих обмоток генератора, мощное переменное магнитное поле от внешней сети эффективно размагничивает статор, в результате чего генератор теряет способность к самовозбуждению. В этом случае требуется начальная подача напряжения возбуждения от какого-то внешнего источника, например, автомобильного аккумулятора, иногда такая процедура полностью излечивает статор, но в некоторых случаях необходимость подачи внешнего возбуждения остается навсегда.

Главный генератор переменного тока

Главный генератор состоит из вращающегося магнитного поля, как было указано ранее, и неподвижной арматуры (генераторные обмотки)

Видео. Генератор переменного тока.

Генераторы переменного тока способны восполнить электричество в доме при отказе стационарного устройства, а также применяются в любом месте, где необходима подача электроэнергии.

Для того чтобы обеспечить максимально комфортное существование человек разработал и изобрел огромное множество различных технологических устройств и сложных систем. Но одним из самых эффективных и действенных аппаратов, позволяющих использовать электричество стал генератор переменного тока. Ознакомиться с типами и видами УЗО .

Сегодня выделяют два основных вида конструкции:

  • Устройства с неподвижной частью – статором и вращающимся элементом – магнитным полюсом. Элементы данного типа широко используются среди населения, потому как наличие неподвижной обмотки избавило пользователя от необходимости снимать лишнюю электрическую нагрузку.
  • Электрическое устройство с якорем вращательного типа и неподвижным магнитным полюсом.

Выходит, что конструкция генератора сводится к наличию двух основных частей: подвижной и неподвижной, а также к элементам, которые служат связующим звеном между ними (щетки и провода).

Принцип работы

Принцип работы генератора переменного тока автомобиля:

  • вращающая часть ротора или привода механизма номинально принимается за электрический магнит. Именно он и будет передавать создаваемое магнитное поле на «тело» статора. Это внешний элемент устройства, который состоит из катушек с подведенными к ним проводами.
  • напряжение передается через кольца и коллекторные щитки. Кольца выполнены из меди и вращаются единовременно с ротором и коленвалом. В ходе движения к поверхности колец прижимаются щетки. Следовательно, ток будет передаваться от неподвижной части к подвижной части системы.

Технические характеристики

При покупке генератора переменного тока необходимо делать акцент на следующие технические характеристики:

  • Электрическая мощность;
  • Рабочее напряжение;
  • Количество оборотов вращающейся части генератора;
  • Коэффициент полезной мощности;
  • Сила тока.

Эти величины являются основными техническими характеристиками переменного тока.

Виды

Сегодня на территории Российской Федерации реализуют продажу различных видов сертифицированных и не прошедших лицензирование генераторов переменного тока. Обзор бытовых галогенных ламп и как выбрать здесь: . Самыми популярными из этих устройств являются следующие:

Генераторы переменного тока

, которые еще часто называют альтернаторами, представляют собой электромеханические устройства, предназначенные для преобразования механической энергии в электрическую. Принцип работы множества из них основывается на вращении магнитного поля. Современные генераторы имеют довольно простую конструкцию и способны производить электроэнергию высокого напряжения.

Большой востребованностью в современной энергетике стали пользоваться электромеханические генераторы вращающегося типа.

Принцип их работы

основывается на возникновении электродвижущей силы в проводнике, который находится под воздействием переменного магнитного поля. Все генераторы состоят из двух основных частей: индуктора, в котором создается магнитное поле, и якоря, создающего электродвижущую силу. Неподвижный элемент генератора носит название статор, а вращающийся — ротор. В генераторах переменного тока ротор выполняет функции индуктора.

Конструктивно индуктор представляет собой электромагнитную систему, в состав которой входит 2 полюса или больше и обмотка возбуждения. Эту обмотку питает постоянный ток возбуждения. В некоторых случаях используются индукторы, основой которых являются постоянные магниты.

Во всем современном мире подавляющую часть электроэнергии получают с использованием синхронных альтернаторов.

(Альтернатор) Электрический генератор — это устройство, в котором не электрические виды энергии преобразуются в электрическую энергию.

Вращающийся индуктор в таких устройствах образует магнитное поле, индуцирующее в статоре (как правило, с трехфазной обмоткой) электродвижущую силу переменного типа. Численно частота такой силы совпадает с количеством оборотов ротора за определенный промежуток времени.

Устройство и принцип работы

Генератор основан на принципе электромагнитной индукции. Если между полюсами постоянного магнита поместить замкнутый контур, то при его вращении магнитный поток изменится на противоположный (см. Рис. 1). По закону электромагнитной индукции ЭДС индуцируется в момент пересечения. Электродвижущая сила увеличивается по мере приближения проводника к полюсу магнита. Если к коллектору подключить нагрузку R (два желтых полукольца на рисунке), то по созданной цепи будет протекать ток.

По мере того, как повороты рамки покидают зону магнитного потока, ЭДС ослабевает и достигает нуля, когда рамка горизонтальна. По мере того как контур продолжает вращаться, противоположные стороны контура меняют свою магнитную полярность: часть кадра, которая была ниже Северного полюса, занимает положение над Южным полюсом.

Значения ЭДС в каждой активной обмотке цепи задаются формулой: e1 = Blvsinwt; e2 = -Blvsinwt; , где B — магнитная индукция, l — длина стороны рамки, v — линейная скорость вращения контура, t — время, t — угол, под которым рамка пересекает магнитный поток.

Когда полюса меняются местами, направление тока меняется. Однако из-за того, что коллектор вращается синхронно с рамой, ток нагрузки всегда направлен в одном направлении. Это означает, что обсуждаемая модель производит электричество непрерывно. Результирующая ЭДС имеет вид: e = 2Blvsinwt, что означает, что ее изменение подчиняется синусоидальному закону.

Строго говоря, такая конструкция обеспечивает только полярность неподвижных щеток, но не устраняет ЭДС пульсации. Поэтому график генерируемого тока такой, как показано на рис.2.

Такой ток, за исключением редких случаев, непригоден. Нам нужно сгладить неровности до приемлемого уровня. Это достигается за счет увеличения количества полюсов постоянных магнитов, а вместо простого каркаса используется более сложная конструкция — арматура, с большим количеством обмоток и соответствующим количеством коллекторных пластин (см. Рис. 3). Причем обмотки подключаются по-разному, о чем будет сказано ниже.

Фурнитура изготовлена ​​из листовой стали. В сердечниках якоря имеются прорези, в которые помещается несколько витков провода, образующих рабочую обмотку ротора. Провода в пазах соединены последовательно с образованием катушек (секций), которые, в свою очередь, образуют замкнутую цепь через пластины коллектора.

С точки зрения физики процесса генерации не имеет значения, вращаются ли обмотки цепи или сам магнит. Поэтому на практике якоря маломощных генераторов изготавливаются из постоянных магнитов, а возникающий переменный ток выпрямляется диодными мостами и другими цепями.

И наконец: если на коллектор подается постоянное напряжение, генераторы постоянного тока могут работать в режиме синхронного двигателя.

Структура двигателя (он же генератор) очевидна на рисунке 4. Неподвижный статор состоит из двух полюсных сердечников.изготовлены из ферромагнитных пластин и последовательно соединенных обмоток возбуждения. Кисти выровнены друг с другом. Для охлаждения обмоток используется вентилятор.

Уравнение вращающих моментов

Если все члены уравнения (2) разделить на угловую скорость вращения якоря

Ω = 2 × π × n

то получим уравнение вращающих моментов для установившегося режима работы:

(3)

Здесь

(4)

представляет собой приложенный к валу вращающий момент первичного двигателя,

(5)

– электромагнитный момент, развиваемый якорем, и

(6)

– тормозной момент, соответствующий потерям на трение (Мтр) и магнитным и добавочный потерям (Мс.д), которые покрываются за счет механической мощности.

В неустановившемся режиме, когда скорость вращения изменяется, возникает также так называемый динамический момент вращения

(7)

где J – момент инерции вращающихся частей генератора. Динамический момент соответствует изменению кинетической энергии вращающихся масс. При увеличении скорости вращения момент Mдин > 0 и, как и момент M0 + Mэм, являются тормозным. В данном случае кинетическая энергия вращающихся масс увеличивается за счет работы первичного двигателя. Если момент Mдин < 0, он действует в направлении вращения и является движущим, поддерживая вращение за счет уменьшения кинетической энергии вращающихся масс.

Таким образом, в общем случае, при n ≠ const,

(8)

Момент

Mст = M0 + Mэм (9)

соответствующий статическим силам, называют статическим моментом. Поэтому можно также написать

Mв = Mст + Mдин (10)

Неисправности автогенераторов и способы их устранения

При работе генераторов могут возникать неисправности механического и электрического характера. Зачастую одна вовремя не исправленная поломка становится причиной других.

Признаки повреждения генератора:

  • мигание или постоянная работа лампы зарядки при работающем моторе;
  • недостаточная зарядка или перезаряд аккумулятора;
  • тусклый свет внешней световой сигнализации;
  • пульсации свечения ламп;
  • значительное увеличение яркости свечения ламп при повышении оборотов;
  • посторонние звуки, источником которых является генератор или привод.

Механические поломки

Распространенные неисправности механического характера:

  • появление трещин на приводном шкиве;
  • обрыв ремня привода;
  • износ подшипников якоря, который приводит к заклиниванию генератора.

Трещины и сколы на шкиве обнаруживаются при визуальном осмотре узла. Острые кромки начинают разрушать приводной ремень, который может сойти со шкива по поврежденным кромкам. Поломанный или лопнувший шкив требуется заменить новым, ремонт узла невозможен. Новый шкив должен иметь такие же геометрические параметры, как и изношенный.

Поврежденные подшипники якоря начинают издавать при работе характерный свист. Затягивать с ремонтом не следует, поскольку нарушается режим работы генератора из-за изменения зазора между якорем и статором. В итоге якорь может заклинить, что приведет к обрыву ремня и повреждениям щеток и обмотки.

Электрические поломки

Поломки электрической части генераторов:

  • истирание токосъемных щеток;
  • протирание коллекторной части ротора генератора;
  • выход из строя регулятора напряжения;
  • межвитковые замыкания обмотки статора;
  • выгорание выпрямительного диодного моста;
  • разрушение соединительной проводки;
  • обгорание или окисление мест подключения проводки.

Для проверки работоспособности генератора применяется мультиметр или вольтметр, предназначенный для измерения постоянного напряжения 0-20 В. Перед началом замеров рекомендуется прогреть агрегат, дав ему поработать 10-15 минут при холостых оборотах двигателя и работающем потребителе (например, ближнем свете фар). Замер напряжения между положительной клеммой генератора и массой автомобиля должен показать значение в пределах 13,5-14,5 В. Более точная информация имеется в инструкции по ремонту и обслуживанию машины. При отклонении напряжения от норматива требуется замена реле-регулятора.

Проверка напряжения на клеммах батареи позволяет обнаружить повреждения соединительной проводки. Для полноценного замера требуется увеличить обороты двигателя до высоких и подключить мощные потребители энергии (например, дальний свет фар, обогревы стекол и сидений). В этом случае напряжение должно быть близким к значению на реле-регуляторе. В противном случае требуется провести проверку проводов и точек подключения.

Исправность диодного моста проверяется путем установки мультиметра на положительный вывод генератора и массу в режиме замера переменного тока. Значение напряжения должно находиться в пределах до 0,5 В. Более высокое напряжение является признаком неисправности диодного моста.

Процесс замены генератора на Форд Фокус 2 показан в видео, предоставленном каналом «Азбука Форд».

Замер пробоев обмоток генератора производится при отключенном аккумуляторе и отсоединенной от положительной клеммы устройства проводке. Тестер, переключенный в режим амперметра, подключается между клеммой и проводкой. Допустимым считается значение до 0,5 мА. При повышенном токе возможен пробой деталей диодного моста либо обмоток.

Для проверки обмоток возбуждения необходимо снять генератор с автомобиля. Работы ведутся при удаленном регуляторе напряжения и щеточном узле. Перед началом проверки контактные кольца очищаются от грязи. Тестирование выполняется мультиметром, переведенным в режим омметра. Подключение ведется к контактным кольцам. Нормальное значение сопротивления находится в интервале 5-10 Ом. Для замера пробоя на массу омметр цепляется к кольцам и корпусу. В исправном состоянии значение сопротивления будет бесконечным, при иных значениях — имеется пробой.

Категорически запрещается проверять работу генераторов методом короткого замыкания. Подобные действия приводят к выходу из строя не только агрегата, но и электронных блоков. Диагностику устройства рекомендуется проводить на стендах, имеющихся в специализированных центрах. Самостоятельные действия могут стать причиной дорогостоящего ремонта.

Виды генераторов переменного тока

Есть несколько типов классификации генераторов. Наиболее распространенный — по мощности. Они бывают маломощными и высокомощными. Для решения бытовых задач применяются компактная и маломощная электроустановки, которые обычно используется в качестве резервного источника питания.

В последнее время популярность обрели сварочные генераторы. С бензиновыми моделями следует быть осторожным, так как они должны использоваться только по своему прямому назначению. В противном случае их срок эксплуатации истечет намного раньше положенного. Диагностика и ремонт таких приборов — достаточно дорогостоящие, и чаще проще купить новый аппарат.

Вам это будет интересно Особенности магнитной ленты на электросчетчик

Еще одно разделение — асинхронные и синхронные генераторы. Они отличаются конструкцией ротора. В синхронном приборе катушка находится на роторе, а в асинхронном на валу есть специальные углубления, которые предназначены для вставки обмотки. Подробнее о них далее.


Маломощный генератор

Асинхронные генераторы

Асинхронные двигатели — это приборы, которые работают в тормозящем режиме. В данной ситуации ротор выполняет вращения только в одном направлении, совпадающем с движением магнитного поля, но немного опережает его.

Обратите внимание! Такие установки практически не подвержены коротким замыканиям и обладают повышенной защитой от воздействия внешних факторов. Асинхронный генератор

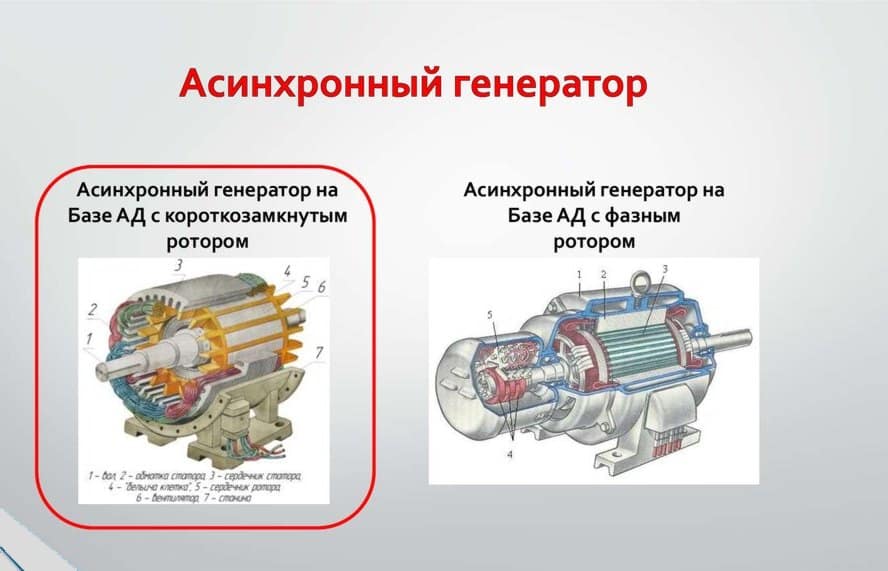

Асинхронный генератор

Синхронные генераторы

Синхронный двигатель — это электромеханизм, который работает в режиме генерации электрической энергии. Его особенность в том, что частота вращения стартера, а точнее его магнитного поля, равна частоте вращения ротора.

К сведению! Синхронные обладают роторами, которые выполнены в виде постоянных или электрических магнитах. Полюсов у них может быть и 2, и 4, и 6. Главное, чтобы это число было кратным двум.


Синхронный генератор

Инверторные генераторы

Производство электрической энергии осуществляется аналогично, как на любой классической модели генератора. В первую очередь производится выработка переменного тока. Он выпрямляется и подается на инверторный узел, а затем преобразуется опять в переменный, только с необходимыми техническими параметрами.

В основе агрегата используется электронный модуль, включающий в себя:

  • выпрямительный узел;
  • микропроцессорное устройство;
  • преобразовательный механизм.

По типу выходного напряжения инверторные агрегаты могут разделяться на:

  1. Прямоугольные. Такой вид устройств считается наиболее дешевым. Его энергии хватит только для запитки электроинструментов и маломощных приборов.
  2. Устройства с трапецеидальным сигналом. Могут использоваться для питания большинства электроприборов, кроме высокочувствительной техники. Стоимость таких агрегатов средняя.
  3. Устройства, работающие с синусоидальным напряжением. Такие генераторы характеризуются стабильными характеристиками и подходят для большинства электрических приборов.
  1. Прямоугольные. Такой вид устройств считается наиболее дешевым. Его энергии хватит только для запитки электроинструментов и маломощных приборов.
  2. Устройства с трапецеидальным сигналом. Могут использоваться для питания большинства электроприборов, кроме высокочувствительной техники. Стоимость таких агрегатов средняя.
  3. Устройства, работающие с синусоидальным напряжением. Такие генераторы характеризуются стабильными характеристиками и подходят для большинства электрических приборов.

Инверторные агрегаты могут функционировать без перерыва либо промежутками. В качестве объектов потребления энергии обычно выступают учреждения, где нельзя допустить перепадов напряжения.

Основные преимущества инверторных установок:

  • маленькие размеры и масса;
  • низкий расход горючего в результате регулировки выработки определенного объема электричества, необходимого в конкретный момент времени;
  • инверторные агрегаты могут функционировать в течение короткого временного интервала с перегрузкой.

Минусы:

  • высокая стоимость устройств по сравнению с классическими вариантами генераторных установок;
  • повышенная чувствительность к температурным изменениям в электронной составляющей;
  • невысокий уровень мощности установки;
  • дорогостоящий ремонт электронного модуля при его поломке.

Использование инверторных устройств актуально в случае, когда требуемая величина мощности составляет не больше 6 кВт. Если агрегат будет использоваться на постоянной основе, то лучше отдать предпочтение классическому типу.

Канал «Garage КАХОВКА» протестировал бензиновую установку инверторного класса от производителя «ПилоД».

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
