Основные характеристики электроизоляционных материалов

Использование

При применении диэлектриков — одного из наиболее обширных классов электротехнических материалов — довольно четко определилась необходимость использования как пассивных, так и активных свойств этих материалов.

Диэлектрики используются не только как изоляционные материалы.

Пассивные свойства диэлектриков

Пассивные свойства диэлектрических материалов используются, когда их применяют в качестве электроизоляционных материалов и диэлектриков конденсаторов обычных типов. Электроизоляционными материалами называют диэлектрики, которые не допускают утечки электрических зарядов, то есть с их помощью отделяют электрические цепи друг от друга или токоведущие части устройств, приборов и аппаратов от проводящих, но не токоведущих частей (от корпуса, от земли). В этих случаях диэлектрическая проницаемость материала не играет особой роли или она должна быть возможно меньшей, чтобы не вносить в схемы паразитных ёмкостей. Если материал используется в качестве диэлектрика конденсатора определённой ёмкости и наименьших размеров, то при прочих равных условиях желательно, чтобы этот материал имел большую диэлектрическую проницаемость.

Активные свойства диэлектриков

Активными (управляемыми) диэлектриками являются сегнетоэлектрики, пьезоэлектрики, пироэлектрики, электролюминофоры, материалы для излучателей и затворов в лазерной технике, электреты и др.

> См. также

  • Трекингостойкость
  • Материаловедение
  • Кондуктометрия

Электроизоляционные лакированные ткани

Лакоткани и стеклоткани представляют собой гибкий материал и изготовляют из х/б, стеклянной или шелковой ткани. После этого ткань пропитывают масляно-битумным или масляным лаком или другим изоляционным составом. Они выпускаются рулонами толщиной 0,1—0,3 мм и шириной от 700 до 1000 мм. Марки лакоткани, выпускаемые промышленностью ЛХС, ЛХСМ, ЛХСС, ЛХЧ, ЛШС. Марки стеклоткани ЛСБ, ЛСМ, ЛСЭ, ЛСММ, ЛСК, ЛСКР, ЛСКЛ. Лакоткань шелковую марки ЛШС выпускают также и толщиной 0,08 мм, а ЛШСС может иметь толщину 0,04 мм.

Лакоткань

У марок лакотканей и стеклотканей аббревиатура в названии расшифровывается следующим образом:
Л — лакоткань;
X — хлопчатобумажная;
С — на втором месте — стеклянная;
К — на втором месте — капроновая;
С — на третьем месте — светлая;
К — на третьем месте — кремнийорганическая;
С — на четвертом месте — специальная;
Л — на четвертом месте — липкая;
Ч — черная;
Ш — шелковая;
Б — битумно-маслянноалкидная;
М — маслостойкая;
Р — резиновая;
Э — эскапоновая.Стеклоткань имеет высокую нагревостойкостью. Марки ЛСКЛ и ЛСК — около 180°С, а марка ЛБС доходит до 130° С. Их электрическая прочность составляет 35 – 40 кВ/мм.

Стеклоткань

Лакоткань и стеклоткань используются в качестве электро и тепло изоляционных материалов. Чаще всего ими изолируют слои обмоток катушек.

Конденсаторы

Электрическая изоляция является важным условием полноценной работоспособности конденсаторов. В некоторых случая сам конденсатор выступает как диэлектрик в составе сложной электротехнической цепи. Такие приборы имеют разное применение, в том числе выделяется нейтрализация индукционных эффектов в линиях с переменным током, накопление заряда, а также получение токовых импульсов для всевозможных приложений. Для использования конденсатора в качестве изоляционной точки необходимо иметь представление о требуемой емкости. В приборах она рассчитывается исходя из характеристик системы или посредством вычисления размера заряда на обкладке. В самой конструкции для обеспечения защитной функции могут применяться электроизоляционные материалы в виде лаков и масел. В зависимости от типа конденсатора определяется и набор вторичных функций – например, учитывается горючесть, влагостойкость, износостойкость и т.д.

Твердые диэлектрики

Традиционно под изоляторами данного типа понимаются такие материалы, как стекло, кварц, фарфор, пластики и резина. Их происхождение может быть натуральным и синтетическим. В тонких слоях изоляторов могут быть повышенные показатели удельного сопротивления и напряжения пробоя – эти значения зависят от диэлектрической проницаемости и электрической прочности структуры. Увеличение разности потенциалов по отношению к твердому или жидкому диэлектрику будет повышать ток, проходящий целевой объект. В итоге это явление способствует формированию вблизи катода положительного пространственного заряда на фоне отрыва электронов. Электрический пробой можно будет рассматривать как результат искажения заряженного поля в структуре самого изолятора. Твердотельные электроизоляционные материалы подвергаются поляризации, поэтому их диэлектрическая постоянная превышает единицу. Также в момент приложения переменных электрических полей поляризация способствует образованию диэлектрических потерь. В этом контексте стоит выделить материалы, которые даже в высокочастотных полях имеют минимальные диэлектрические потери. К таким можно отнести полиэтилен и кварц.

Классы нагревостойкости электроизоляционных материалов

Класс нагревостойкости диэлектриков указывается буквой латинского алфавита. Перечислим основные из них:

  • Y – максимальная температура 90 град. Цельсия. К данной категории относятся различные волокнистые изделия из хлопка, натуральных тканей и целлюлоза. Они не пропитываются и не дополняются жидкими электроизоляторами.
  • A – 105 град. Цельсия. Все материалы, перечисленные выше, и синтетический шелк, пропитываемые жидкими диэлектриками (погружаемые в них).
  • E – 120 град. Цельсия. Синтетические изделия, включая волокна, пленки и компаунды.
  • B – 130 град. Цельсия. Слюдинитовые диэлектрики, асбест и стекловолокно вкупе с органическим связующим и пропиткой.
  • F – 155 град. Цельсия. Слюдинитовые материалы, в качестве связующего звена которых выступают синтетические компоненты.
  • H – 180 град. Цельсия. Слюдинитовые диэлектрики с кремнийорганическими соединениями, выступающими в качестве связующего.
  • C – более 180 град. Цельсия. Все перечисленные выше изделия, в которых не используется связующее или применяются неорганические адгезивы.

Выбор электроизоляционных материалов зависит не только от мощностей оборудования, но и от условий его эксплуатации. Например, для высоковольтных линий электропередач должны использоваться диэлектрики с повышенной морозостойкостью и защитой от воздействия ультрафиолетовых лучей.

Таким образом, информация выше может использоваться только в качестве ознакомительных целей, а окончательное решение должен принимать профессиональный, квалифицированный специалист.

Помещаем в постоянное поле

Теперь давайте немного отойдем от того, какие вещества могут быть диэлектриками и какие не могут ими быть, тем более что мы уже достаточно хорошо разобрались в этом вопросе.

Давайте попробуем сейчас ответить на такой интересный вопрос: что же будет, если диэлектрик поместить в постоянное электрическое поле? Сначала давайте дадим краткий ответ, а потом уже разберемся в этом вопросе более подробно. Так вот, если поместить диэлектрик в электрическое поле, то заряды диэлектрика, из которых он состоит будут под воздействием некоторых сил, которые будут:

  • смещать связанные заряды (это только электроны и ионы)
  • накладывать на беспорядочное движение тепла поля, которое будет это движение упорядочивать (положительные заряды будут идти в одну сторону с полем, а отрицательные — в обратную)

Что будет давать упорядоченное перемещение

При упорядочивании зарядов диэлектрика есть целых два варианта развития событий:

  • новое равновесное состояние с другим распределением зарядов, причем движение сразу прекращается при достижении равновесия
  • пока поле будет действовать, упорядочивание может длится, пока в нем еще останутся свободные электроны или свободные ионы, о которых мы поговорили выше

Электроизоляционные материалы

Само название электроизоляционные материалы говорит само за себя. Это искусственные или природные материалы способные отделить (изолировать) токонесущие части электроустановки от окружающей среды, людей и животных.

Изоляция от окружающей среды обеспечивает бесперебойную работу самой установки. Изоляция от человека является обязательным элементом безопасности. Обеспечивают данные защитные функции различные виды электроизоляционных материалов.

Говорить про все электроизоляционные материалы существующие в природе и выпускаемые в промышленности практически невозможно. Их очень много и представлены они широчайшим спектром, ведь любая электротехническая деталь или изделие, от монтажной коробки до магнитного пускателя, имеют изоляционные материалы.

В этой статье поговорим про электроизоляционные материалы используемые в монтаже электропроводки низкого напряжения. Это группа рулонных и трубчатых материалов типа изолента, фторопластовая пленка, изоляционные трубки.

Электроизоляционные материалы и их применение

Электроизоляционные материалы широко применяются в промышленности, радио- и приборостроении, развитии электрических сетей. Нормальная работа электрического прибора или безопасность схемы электроснабжения во многом зависит от используемых диэлектриков. Некоторые параметры материала, предназначенного для электрической изоляции, определяют его качество и возможности.

Применение изоляционных материалов обусловлено правилами безопасности. Целостность изоляции является залогом безопасной работы с электрическим током. Весьма опасно использовать приборы с поврежденной изоляцией. Даже незначительный электрический ток может оказать воздействие на организм человека.

Электрические провода и кабели

Электрические провода и кабели

Чаще всего причиной замены проводки в частном доме становится износ кабеля, поэтому выбор электрического провода лучше доверить специалистам. Выбирая электрический кабель, нужно учесть потребляемую мощность, условия эксплуатации и какой тип оборудования будет использоваться.

Основная кабельно-проводниковая продукция, которая используется при электромонтаже:

  • Для ввода в здание воздушным путем — СИП-1,СИП-2,СИП-3 (Провода изолированные самонесущие для воздушных линий электропередач ТУ 16-705.500-2006).
  • Для ввода в здание подземным путем — АВБбШв, ВБбШВ, АСБл, ААШв (Бронекабель).
  • Для внутренней разводки применяются ВВГнгLS, ВВГнг, NYM.

Классы диэлектрических перчаток

В зависимости от максимально допустимого рабочего напряжения различают 5 классов диэлектрических перчаток. Чем выше класс, тем надежнее уровень защиты СИЗ.

Таблица – Классы диэлектрических перчаток

Класс Максимальное напряжение, В Характеристика перчаток
Рабочее Испытательное
00 500 2 500 Преимущественно латексные изделия с минимальными диэлектрическими свойствами. Предназначены для работы с бытовыми электрическими приборами.
1 000 5 000 Перчатки для работы с электрооборудованием до 1000 В. Используются на производственных линиях невысокой мощности.
1 7 500 10 000 Диэлектрические перчатки для работы на электроустановках средней мощности (станки, технологическое оборудование).
2 17 000 20 000 Защитные перчатки (обычно силиконовые) для работы с электроустановками мощностью более 10 кВ. Наиболее популярный класс на производстве. Применяются для обслуживания мощного станочного оборудования, электрогенераторов, автомобильной техники.
3 26 500 30 000 Диэлектрические СИЗ, предназначенные для защиты от электрических нагрузок повышенной мощности. Используются при работе с промышленными электрическими узлами, станочными механизмами. Как правило, такие перчатки имеют дополнительные защитные свойства.
4 36 000 40 000

Также в ГОСТе выполнена классификация диэлектрических перчаток по наличию специальных свойств. Выделяют такие категории изделий:

  • A – устойчивые к воздействию кислоты;
  • H – стойкие к нефтепродуктам;
  • Z – озоностойкие;
  • R – устойчивые к кислотам, нефти, озону (сочетают параметры первых трех категорий);
  • C – морозоустойчивые, могут использоваться при температурах до -40 °C;
  • F – длинные перчатки с повышенной стойкостью к утечке тока.

Рабочий температурный интервал обычных неморозостойких перчаток составляет от -25°C до +55°C. В зависимости от желаемых рабочих характеристик СИЗ специальные категории могут объединяться в любом сочетании.

Использование

При применении диэлектриков — одного из наиболее обширных классов электротехнических материалов — довольно четко определилась необходимость использования как пассивных, так и активных свойств этих материалов.

Диэлектрики используются не только как изоляционные материалы.

Пассивные свойства диэлектриков

Пассивные свойства диэлектрических материалов используются, когда их применяют в качестве электроизоляционных материалов и диэлектриков конденсаторов обычных типов. Электроизоляционными материалами называют диэлектрики, которые не допускают утечки электрических зарядов, то есть с их помощью отделяют электрические цепи друг от друга или токоведущие части устройств, приборов и аппаратов от проводящих, но не токоведущих частей (от корпуса, от земли). В этих случаях диэлектрическая проницаемость материала не играет особой роли или она должна быть возможно меньшей, чтобы не вносить в схемы паразитных ёмкостей. Если материал используется в качестве диэлектрика конденсатора определённой ёмкости и наименьших размеров, то при прочих равных условиях желательно, чтобы этот материал имел большую диэлектрическую проницаемость.

Активные свойства диэлектриков

Активными (управляемыми) диэлектриками являются сегнетоэлектрики, пьезоэлектрики, пироэлектрики, электролюминофоры, материалы для излучателей и затворов в лазерной технике, электреты и др.

> См. также

  • Трекингостойкость
  • Материаловедение
  • Кондуктометрия

Виды диэлектриков

У многих школьников или студентом возникает сильная путаница с классификацией диэлектриков. Они просто не понимают, какие есть группы и на что они делятся. Сейчас я попытаюсь вам понятно все объяснить, чтобы, прочитав один раз, вы поняли навсегда.

Классификация по агрегатному состоянию

По агрегатному состоянию выделяется три основных вида диэлектриков:

  • твердые – это стекло, пластик, керамика и подобные вещества. Они используются в специализированных станциях и заводах, позволяют ограничить распространение тока и сделать среду более безопасной для окружающих;
  • жидкие – это масла, спреи, дистиллированная вода, которые снабжаются в различных машинах и технологиях. Например, это трансформаторы, которые просто не могут работать без изоляторов;
  • газовые – к этому типу относятся исключительно азот, который чаще всего используют для того, чтобы понизить их температуру. Это позволяет обезопасить технику от сильного перегрева и возможного взрыва.

Классификация по происхождению

По происхождения изоляторы бывают органическими и неорганическими:

  • органические – это диэлектрики, которые добываются в окружающей среде и были созданные не под влиянием человека. Они используются крайне редко, из-за их малого количества свойств;
  • неорганические – эти изоляторы создаются самими людьми и чаще всего используются в производстве и деятельности. Они отлично останавливают ток и блокируют его распространение.

Электроизоляционные лаки, эмали, компаунды

Электроизоляционные лаки, эмали, компаунды. Классификация по применению

П

электроизоляционные лаки пропиточныепокрывныеклеящиеклассам нагревостойкоститехнологии применения горячей холодной сушки

Пропиточные лаки

Пропиточные электроизоляционные лаки применяются для изоляции обмоток электрических машин в том числе тяговых, крановых и других электродвигателей, работающих в тяжёлых условиях эксплуатации, катушек трансформаторов и других электротехнических конструкций. Как правило, непропитанная катушка уже имеет слой изоляции стекловолокнистой, полимерной либо слюдинитовой природы.

П

Основное назначение пропитки — увеличить срок службы изоляции обмоток и всей конструкции в целом. Огромное значение в получении монолитности и равномерности проникновения пропиточного состава играет правильный выбор оборудования, соблюдение технологи режимов пропитки, а также совместимость химической природы пропиточного состава и связующего, находящегося внутри нелакированного электроизоляционного слоя проводника (слюдинитовой ленты).

П

Выбор пропиточного лака зависит от многих факторов: типа применяемого проводника и уже имеющегося у него нелакированного изоляционного слоя, мощности двигателя (генератора) условий эксплуатации электрической машины (класс нагревостойкости, механические и химические воздействия) и др.

Химическая структура пропиточногоглифталь, полиэфирэпоксид, модифицированный олигоимидалкид, полиэфирциануратимидособенностьвысыхаемость

Покрывные лаки


Покрывные лаки
предназначены преимущественно для создания защитного электроизоляционного покрытия на пропитанных обмотках, а также для покрытия металлов, различных электроизоляционных деталей из гетинакса, текстолита и других материалов. Они образуют механически прочную, гладкую, блестящую, влагостойкую пленку на поверхности твердой изоляции (часто — на поверхности предварительно пропитанной пористой изоляции). Такая пленка повышает напряжение поверхностного разряда и поверхностное сопротивление изоляции, создает защиту лакируемого изделия от действия влаги, растворителей и химически активных веществ, а также улучшает внешний вид изделия и затрудняет прилипание к нему загрязнений.

В отдельных случаях некоторые покрывные лаки (так называемые эмаль-лаки) наносят не на твердую изоляцию, а непосредственнона металл, образуя на его поверхности электроизоляционный слой (например, изоляция эмалированных проводов, изоляция листов электротехнической стали в расслоенных магнитопроводах электрических машин и аппаратов).

В

производстве проводов Покрывные лакиэлектрические характеристики, влагостойкость нагревостойкостьадгезиютвердуюпрочную пленку

Клеящие электроизоляционные лаки

Клеящие лаки применяются в производстве слюдяных, фольгированных, пленочных и других композиционных материалов, а также для склеивания листов расслоенных магнитопроводов. С их помощью склеиваются между собой твердые электроизоляционные материалы. Основные требования, предъявляемыми к таким лакам, являются: высокая клеящая способность, хорошие и электрические и механические показатели, технологичность (стабильность пределов вязкости и содержания нелетучих веществ, температурных режимов и интервалов переработки лака.

Клеящие лаки, ровно как и лаки покрывные, имеют ту же химическую природу, что и пропитывающие, т.е. существуют алкидно-фенольные, битумно-масляные и др. виды клеящих лаков. Полиэфирноэпоксидный клеящий лак применяется для изготовления слюдопластовой ленты для электрической изоляции машин напряжением до 6,6 кВ и мощностью до 100 кВт.

Кремнийорганический клеящий лак, модифицированный эпоксидной смолой, служит для цементации полюсных катушек электрических машин.

Сферы применения электроизоляторов

Практически все сферы, в которых задействуется электропроводка, в том или ином виде применяют и диэлектрические средства. Базовым примером можно назвать кабели, которые получают несколько слоев изоляции – как электрической, так и механической. Приборостроение можно назвать второй по популярности сферой использования данной изоляции. От воздействия токов ограничивают как отдельные детали аппаратной части, так и технологические узлы в электротехнических машинах. В строительстве также востребованы средства изоляции от тока. Например, в прокладке домашней и уличной проводки тоже задействуются электроизоляционные материалы. Применение диэлектриков позволяет сохранить материалы, которые находятся рядом с токопроводящим контуром. В некоторых случаях подобная изоляция себя оправдывает и как средство понижения потерь в напряжении основной линии.

Чем отличаются диэлектрики от проводников и полупроводников

Теоретическую разницу между этими тремя видами материалов можно представить, и я это сделаю, на рисунке ниже:

Рисунок красивый, знакомый со школьной скамьи, но что-то практическое из него не особо вытянешь. Однако, в этом графическом шедевре четко определена разница между проводником, полупроводником и диэлектриком.

И отличие это в величине энергетического барьера между валентной зоной и зоной проводимости.

В проводниках электроны находятся в валентной зоне, но не все, так как валентная зона — это самая внешняя граница. Точно, это как с мигрантами. Зона проводимости пуста, но рада гостям, так как у неё полно для них свободных рабочих мест в виде свободных энергетических зон. При воздействии внешнего электрического поля, крайние электроны приобретают энергию и перемещаются в свободные уровни зоны проводимости. Это движение мы еще называем электрическим током.

В диэлектриках и проводниках всё аналогично, за исключением того, что имеется “забор” — запрещенная зона. Эта зона расположена между валентной и зоной проводимости. Чем больше эта зона, тем больше энергии требуется для преодоления электронами этого расстояния. У диэлектриков величина зоны больше, чем у полупроводников. Этому есть даже условие: если дЭ>3Эв (электронвольт) — то это диэлектрик, в обратном случае дЭ

В данной статье речь далее пойдет только о диэлектриках. И раз уж мы чуть углубились в науку, то поговорим далее о свойствах и величинах, которые характеризуют эти электротехнические материалы в общем.

Характеристики электроизоляторов

Ко всем без исключения электроизоляторам предъявляются общие требования.

Электрическая прочность

Способы огнезащиты электрических коммуникаций

Главная задача диэлектрика – обеспечить требуемый уровень значения величины электрической прочности на пробой. Данная величина находится в прямой зависимости от того, насколько толстая фарфоровая стенка изолятора. Нарушение прочности происходит при пробое твердого диэлектрика или в результате разряда по поверхности изолятора. Прочность характеризуется напряжением промышленной частоты, которое способен выдержать изолятор при сухой и мокрой поверхности, а также импульсным напряжением при испытании. Эту величину проверяют специальным прибором – мегаомметром.

Удельное сопротивление

Изоляционный материал пропускает небольшую часть электрического тока. Эта величина является несоизмеримо малой, в сравнении с теми токами, которые протекают постоянно по жилам. Электрический ток может идти через два пути: сквозь сам изоляционный материал или по его поверхности. Удельным сопротивлением называется величина сопротивления единицы объема материала. Она равна отношению произведений величин сопротивлений тока, идущего по изолятору и сквозь него, к их же сумме.

В качестве единицы измерения данной величины взято значение сопротивления изоляционного материала, выполненного в форме куба с гранью 1 см, где направление тока совпадает с вектором направления двух наружных противоположных граней. Величина удельного сопротивления зависит от агрегатного состояния материала и других важных величин.

Диэлектрическая проницаемость

После помещения изолятора в электромагнитное поле происходит изменение направления в пространстве частиц с плюсовыми зарядами: они выстраиваются по силовым линиям электромагнитного поля. Электронные оболочки меняют свою ориентацию в противоположную сторону. Молекулы поляризуются. При поляризации диэлектриков происходит образование собственного поля у молекул, которое действует в сторону, противоположную направлению общего поля. Эта способность определяется диэлектрической проницаемостью.

Важно! Диэлектрическая проницаемость характеризует степень поляризации диэлектрика. Она оказывает влияние на емкость таких элементов, как конденсаторы. При их изготовлении следует применять изоляцию с большой величиной диэлектрической проницаемости

Измерение величины производят в фарадах на метр погонный (Ф/м). Единица измерения получила свое название в честь великого английского ученого Майкла Фарадея, внесшего весомый вклад в науку в области электромагнетизма

При их изготовлении следует применять изоляцию с большой величиной диэлектрической проницаемости. Измерение величины производят в фарадах на метр погонный (Ф/м). Единица измерения получила свое название в честь великого английского ученого Майкла Фарадея, внесшего весомый вклад в науку в области электромагнетизма.

Угол диэлектрических потерь

Диэлектрические потери – энергия электрического поля, рассеивающаяся в изоляционном материале за определенную единицу времени. Энергия никуда не исчезает, а переходит из одного состояния в другое (тепло). Чем выше величина потерь, тем больше риск теплового разрушения диэлектрика. Эта характеристика электроизолирующего материала измеряется тангенсом угла диэлектрических потерь. Зависимость тангенса угла от значения диэлектрических потерь линейная.

Компаунд как основной диэлектрик в радиотехнике

Довольно практичный в использовании и недорогой способ диэлектрической защиты. Компаунд наносится на рабочую зону, после чего застывает, в полной мере обретая свои основные функциональные качества. При этом нельзя сказать, что компаунды – это обязательно твердые электроизоляционные материалы, так как встречаются и разновидности жидкостного типа. Даже в рабочем состоянии они не отвердевают. Также существуют заливочные и пропиточные виды данного материала. Отличительной чертой всех компаундов является полное отсутствие растворителей в составе. Это дает возможность обеспечивать деликатную пропитку сложных электромеханических деталей и аппаратов.

Резиновая изоляция

В промышленности часто используется резиновая оболочка для проводов, которая характеризуется наличием таких положительных аспектов как:

  • устойчивость к воздействию высоких температур;
  • высокий уровень сопротивления;
  • невероятная эластичность;
  • влагостойкость.

Для производства подобной изоляции используется смесь из синтетических и натуральных материалов. Качественная изоляция обладает наилучшими показателями. У нее более высокий показатель износа, к тому же способность противостоять агрессивной химической среде и веществам на их основе. Эта оболочка способна выдерживать сильные морозы. Резиновый изолятор может гнуться, что позволяет выгибать его под любым углом (легко укладывать). По истечении определенного времени материал начинает стареть, а с появлением трещин может пропускать ток. Вулканизированная резина используется в случае, если кабель будет эксплуатироваться в условиях высоких температур. Резиновая изоляция крайне необходима в тех местах, где провод будет регулярно укладываться, и гнуться в разные стороны. Зачастую это кабель кран-балок, пультов управления и кранов. Так же используется для подключения трансформаторов сварочного типа, как со стороны нулевого провода, так и держака.

Классфикация по технологии применения

Лаки печной (горячей) сушки

У лаков печной сушки отвердевание пленки возможно лишь при температурах значительно выше комнатной (от 100° С и выше). В лаках печной сушки применяют термореактивные пленкообразующие вещества (глифталевые, резольные и другие смолы),отвердевание которых обусловлено процессами полимеризации, требующими повышенных температур.

Лаки горячей сушки, как правило, обладают более высокими механическими и электрическими характеристиками. Лаки горячей сушки на основе блокированных изоцианатов могут применяться для электроизоляционных покрытий медныхпроводов, пригодны для работы в условиях тропического климата. Лаки горячей сушки, полученные смешением равных частей полимерных глицидных эфиров бисфенола А с температурой размягчения 85 — 100е и феноло-формальдегидного конденсата ( 1 моль фенола и 1 8 моля формальдегида) с добавкой 2 % фенолята натрия.

Эпоксидно-меламиновые лаки горячей сушки сочетают в себе достоинства эпоксидных и меламиновых лаков. Полученные из них покрытия обладают высокой прочностью и светостойкостью меламиновых лаков, а также высокой эластичностью и отличнойадгезией к металлу-свойствами, присущими эпоксидным лакам. Кроме того, эти лаки имеют хорошую стойкость к действию многих химических реагентов и обладают хорошими электроизоляционными свойствами. Они применяются для лакирования консервных банок, холодильников, стиральных машин. В электротехнике их используют в качестве покрытий для медной проволоки.

Лаки воздушной (холодной) сушки

У лаков воздушной сушки отвердевание пленки происходит при комнатной температуре. К лакам воздушной сушки относятся шеллачные, эфироцеллюлозные и некоторые другие. Время высыхания лака воздушной сушки определяется следующим образом. Пропитывают испытуемым лаком полоски бумаги толщиной 0,05 мм и площадью 100×200 мм2. В случае испытания лака воздушной сушки пропитанные бумажные полоски сушат при температуре 20° С в хорошо вентилируемом помещении. Затем на поверхность лакированной бумаги накладывается кусочек фильтровальной бумаги размером 20×20 мм, который прижимается к поверхности лакированной бумаги грузом 200 г, действующим на металлическую пяту площадью в 1 см2. Это испытание продолжается в течение 30 сек. Лак считается высохшим, если после снятия груза фильтровальная бумага не прилипает к поверхности лакированной бумаги и не оставляет на ней волокон. При этом отмечается время высыхания лака при 20° С.

Электроизоляционные эмали

Электроизоляционными эмалями называют лаки, в пленкообразующую основу которых, введены мелкодисперсные неорганические пигменты. В электротехнике наиболее востребованы покрывные эмали. Они служат для образования финишного электроизоляционного слоя деталей электрических машин (лобовые части катушек двигателей, детали и элементы соединение электрических цепей подверженных поверхностному воздействию электрической дуги). Полученное покрытие должно обладать хорошей адгезией к покрываемому материалу, повышенной твердостью, химостойкостью, трекингостойкостью, низкой влагопроницаемостью. Пленка должна быть гладкой, не иметь отлипа, чтобы на ней не задерживались пыль и прочие загрязнения.

Элеткроизоляционные компаунды

В электроизоляционной промышленности под компаундами подразумевают составы без растворителей, применяющиеся для пропитки обмоток, заливки, заполнения пустот электрических машин. По этой причине, как правило, требуется однократнаяпропитка обмоток. В сравнении с пропиточными лаками преимуществами компаундов являются высокая механическая прочность обмоток, хорошая теплопроводность и низкое значение tg δ( тангенса угла диэлектрических потерь) при повышенных температурах.

Фарфор электротехнический

Является наиболее распространенным керамическим электроизоляционным материалом. В состав фарфора входят: каолин – белая глина, огнеупорная глина, кварц и полевой шпат. Изготовление фарфоровых изделий состоит из следующих операций: измельчение составных частей фарфора и перемешивание их с водой в однородную массу. Путем прессования, обтачивания, отливки в гипсовые формы или выдавливания из этой массы получают изделия нужной конфигурации. Для удаления избытка воды изделия сушат, затем их покрывают стекловидной массой – глазурью, которая уменьшает гигроскопичность фарфора, придает определенную окраску изделиям и создает при обжиге ровную, гладкую поверхность. после глазуровки изделие опять сушат и обжигают в печах при температуре 1320 – 1450 °С. Фарфор характеризуется высокой теплостойкостью, стойкостью к электрическим дугам и весьма малым водопоглощением. Из фарфора изготовляют линейные (подвесные и штыревые) изоляторы, стационарные (опорные и проходные) изоляторы, аппаратные изоляторы, установочные фарфоровые изделия (ролики, детали предохранителей, патронов, штепселей и тому подобные). Электрическая прочность фарфора 6 – 10 кВ/мм; ε = 5 – 6,5. Кроме фарфора, применяется другой керамический материал – стеатит, изготовляемый на основе минерала – талька. Стеатит по сравнению с фарфором обладает более высокими электроизоляционными и физико-механическими свойствами.

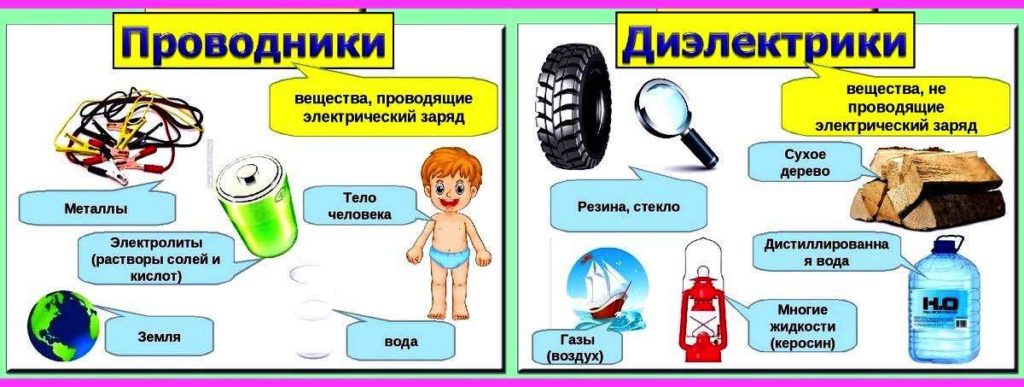

Что такое проводники и диэлектрики

Проводники — вещества, со свободными электрическими зарядами, способными направленно перемещаться под воздействием внешнего электрического поля. Такими особенностями обладают:

  • металлы и их расплавы;
  • природный углерод (каменный уголь, графит);
  • электролиты — растворы солей, кислот и щелочей;
  • ионизированный газ (плазма).

Главное свойство материалов: свободные заряды — электроны у твёрдых проводников и ионы у растворов и расплавов, перемещаясь по всему объёму проводника проводят электрический ток. Под воздействием приложенного к проводнику электрического напряжения создаётся ток проводимости. Удельное сопротивление и электропроводимость — основные показатели материала.


Watch this video on YouTube

Свойства диэлектрических материалов противоположны проводникам электричества. Диэлектрики (изоляторы) — состоят из нейтральных атомов и молекул. Они не имеют способности к перемещению заряженных частиц под воздействием электрического поля. Диэлектрики в электрическом поле накапливают на поверхности нескомпенсированные заряды. Они образуют электрическое поле, направленное внутрь изолятора, происходит поляризация диэлектрика.

В результате поляризации, заряды на поверхности диэлектрика стремятся уменьшить электрическое поле. Это свойство электроизоляционных материалов называется диэлектрической проницаемостью диэлектрика.

Автоматические выключатели, УЗО

Автоматический выключатель — это механический прибор, который служит для проведения, включения и отключения электрических токов. Также аппарат способен включать, проводить токи в заданное время и автоматически их отключать в указанном аномальном состоянии цепи, таких как перегрузка, короткое замыкание.

Основные технические характеристики:

Номинальное напряжение 220/400 Вольт
Номинальный ток выключения 3,4,5,6,10,16,20,25,32.40,50,63 А
Тип защитной характеристики B,C,D
Число полюсов 1,2,3,4
Коммутационная износостойкость не менее 10000 циклов
Степень защиты IP 20

Устройство защитного отключения (УЗО) — механический аппарат, который при превышении дифференциального тока вызывает размыкание контактов.

УЗО подразделяются на следующие типы: АС, А, В , S.

Тип АС

— УЗО, реагирующее на переменный синусоидальный дифференциальный ток, возникающий внезапно, либо медленно возрастающий.

Тип А

— устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный токи пульсирующий постоянный дифференциальный ток, возникающее внезапно, либо медленно возрастающие.

Тип В

— устройство защитного отключения, реагирующее на переменный, постоянный и выпрямленный дифференциальные токи.

Тип S

— устройство защитного отключения , селективное (с выдержкой времени отключения.

Дифференциальный автомат — это устройство, сочетающее в себе функции УЗО и автоматического выключателя.
