Фазометры. виды и работа. устройство и применение. особенности

Основные технические характеристики цифрового фазометра

1) диапазон рабочих частот 0,002…2000, кГц;

2) диапазон входных напряжений 0,002…2, В;

3) пределы измерения разности фаз ±180°; 0…360°.

4) основная погрешность измерения разности фаз (при относительной нестабильности частоты сигнала не более 10– 4 за 10 мин) , где j – измеряемая разность фаз в градусах; А

– отношение входных напряжений, дБ.

5) входное сопротивление прибора более 1 МОм, входная емкость 30 пФ.

Принцип действия.В фазометре Ф2-16 измеряемый фазовый сдвиг преобразуется во временной интервал (рис. 3.4, а

иб ). С помощью формирующих устройств (ФУ) из исследуемых напряжений и вырабатываются кратковременные импульсы в моменты перехода напряжений через 0 в

Рис. 3.4. Структурная схема и временные диаграммы фазометра с преобразованием фазового сдвига во временной интервал

сторону увеличения. Эти импульсы поступают на входы S

иR триггера T, и на его выходе формируются прямоугольные импульсы. Длительность импульсов триггера t пропорциональна измеряемому сдвигу фаз: . Среднее значение напряжения на выходе триггера, пропорциональное измеряемому фазовому сдвигу

,

измеряется встроенным цифровым вольтметром постоянного напряжения. При этом амплитуда импульсов выбирается таким образом, чтобы показания вольтметра численно совпадали с фазовым сдвигом , выраженным в градусах.

При таком способе измерения фазового сдвига может возникнуть систематическая погрешность из-за несимметричного ограничения исследуемых напряжений в ФУ. В этом случае напряжение на выходе ограничителя, например в ФУ1, будет иметь постоянную составляющую (рис. 3.4, в

). Дифференцирующая цепь, входящая в ФУ, постоянную составляющую не пропускает, поэтому моменты перехода напряжения через нуль смещаются (показано на рис. 3.4,в стрелками). Изменение интервала t приводит к погрешности измерения фазового сдвига.

Структурная схема. Фазометр Ф2-16 выполнен по двухканальной схеме; опорный канал (ОК) и измерительный канал (ИК) идентичны (рис. 3.5). Для устранения погрешности из-за несимметричного ограничения в фазометре используются два триггера. Усилители ограничители выполнены по двухтактной схеме, поэтому их выходные напряжения u

3,u 4 иu 5,u 6 противофазны (рис. 3.6).

Рис. 3.5. Структурная схема фазометра Ф2-16

Роль дифференцирующих цепочек выполняют дискриминаторы уровня. Дискриминаторы ОК срабатывают при прохождении через 0 напряжений u

3,u 4 в сторону увеличения, а дискриминаторы ИК срабатывают при прохождении через 0 напряженийu 5,u 6 в сторону уменьшения. Триггер Т2 переключается положительным импульсомu 7 и отрицательным импульсомu 9. Триггер Т2 переключается соответственно импульсамиu 8 иu 10, которые сдвинуты на полпериода относительноu 7 иu 9. Прямоугольные импульсыu 11 иu 12 амплитудой 6 В с Т1 и Т2 складываются в сумматоре, образуяu 13. Туда же подается напряжение смещения – 12 В. Усилитель постоянного тока (УПТ) выделяет постоянную составляющую и изменяет ее полярность, после чего напряжение измеряется цифровым вольтметром. Если в первом канале, например, ограничение несимметричное, то импульсыu 7 иu 8 сдвинуты, как показано стрелками на рис. 3.6. Импульсu 11 станет короче, а импульсu 12 – длиннее, поэтому результирующая постоянная составляющая останется без изменения.

Рис. 3.6. Временные диаграммы, поясняющие работу фазометра Ф2-16

В фазометре Ф2-16 предусмотрен режим измерения сдвига фаз ±180°. В этом режиме с помощью переключателя напряжения u

7 иu 8 меняются местами, на сумматор подается напряжение смещения не –12, а –6 В. Графики напряжений для этого режима показаны на рис. 3.6 справа.

Популярные модели на рынке

Рассмотрим несколько моделей фазометров, которые пользуются наибольшим спросом сегодня.

Фазометры Д5721 и Д5782

Применяются для работы в 1-фазных цепях переменного тока с частотой 50 (60) Герц и позволяют измерить смещение фаз между гармоническими составляющими тока и напряжения.

Прибор имеет высокий класс точности (0,5), позволяет измерять углы в диапазоне от 0 до 360 градусов. Вес прибора не больше 6,5 кг, а размеры — 23*28*14 см.

Мегеон 40850

Эта модель фазоуказателя относится к категории портативных (компактных) приборов, позволяющих с высокой скоростью и точностью выполнять измерения.

Для диагностики правильности чередования фаз или наличия ошибок применяются светодиоды, установленные на передней панели. Также имеется встроенный зуммер.

Плюсы Мегеона 490850 заключается в готовности к работе и соответствии 2-му классу безопасности. В процессе измерения применяются «крокодилы» (идут в комплекте), что упрощает процесс пользования прибором.

В комплектацию входит сам прибор, зажимы «крокодил» (3 ед.), запястный ремешок (3 ед.), инструкция по эксплуатации, а также чехол для хранения и перевозки прибора.

Масса брутто изделия всего 810 грамм, а размеры коробки — 15*10*15 см. Прибор производит измерения при напряжении от 200 до 400 В. Уровень защиты IP65. Оптимальная рабочая температура от -10 до +40 градусов Цельсия.

Ц302 — трехфазный фазометр

Главное назначение фазометра Ц302 в том, что с его помощью можно быстро и точно измерить коэффициент «фи» в переменной сети. Частота тока может быть различной — от 50 до 10 тысяч Гц. Размеры прибора 12*12*9,5 см, класс точности — 2,5.

Рассматриваемая модель отличается повышенной стойкостью к ударам и вибрациям. Принцип действия измерителя построен на преобразовании входного синусоидального сигнала в прямоугольные импульсы с последующим преобразованием в постоянный ток.

Параметр I зависит от угла фазного сдвига. В состав Ц302 входит электрический измеритель и индикатор магнитоэлектрической системы.

Инструкция по эксплуатации

Чтобы разобраться с применением фазометра, главное внимание уделяется инструкции по эксплуатации (входит в комплект с устройством). Перед началом работы требуется сделать несколько шагов. Для начала стоит убедиться, что условия работы соответствуют тем, что рекомендует производитель, а частотный диапазон находится в соответствии с метрологическими характеристиками

После этого собирается сама схема

Для начала стоит убедиться, что условия работы соответствуют тем, что рекомендует производитель, а частотный диапазон находится в соответствии с метрологическими характеристиками. После этого собирается сама схема.

Эксплуатация фазометра выполняется по такому алгоритму:

Сначала требуется прочесть инструкцию, которая идет вместе с изделием. В документе раскрываются нюансы и правила применения прибора.
С помощью корректора выставляется стрелка на 0-ой отметке.
Убедитесь, что кнопки не сработаны.
Подключите пробники на входе к требуемым разъемам.
Нажмите клавишу, которая подает питание на устройство

Обратите внимание на загорание специального индикатора.
Выждите некоторое время, чтобы прибор хорошо прогрелся. Это необходимо, чтобы добиться максимальной точности измерений. В среднем выдержка по времени должна составлять около 10-15 минут.
Найдите напряжение на входе.
Жмите на клавишу в зависимости от выбора внешнего напряжения и установите требуемый частотный диапазон.
Жмите «>0

В среднем выдержка по времени должна составлять около 10-15 минут.
Найдите напряжение на входе.
Жмите на клавишу в зависимости от выбора внешнего напряжения и установите требуемый частотный диапазон.
Жмите «>0

Принцип действия осциллографа

Осциллограф выполняет замеры при помощи электронно-лучевой трубки. Это лампа, которая фокусирует анализируемый ток в луч. Он попадает на экран прибора, отклоняясь в двух перпендикулярных направлениях:

• вертикальное – показывает исследуемое напряжение;
• горизонтальное – демонстрирует затраченное время.

За отклонение луча отвечают две пары пластин электронно-лучевой трубки. Те, что расположены вертикально, всегда находятся под напряжением. Это помогает распределять разнополюсные значения. Положительное притяжение отклоняется вправо, отрицательное — влево. Таким образом, линия на экране прибора движется слева направо с постоянной скоростью.

На горизонтальные пластины также действует электрический ток, что отклоняет демонстрирующий показатель напряжения луча. Положительный заряд — вверх, отрицательный — вниз. Так на дисплее устройства появляется линейный двухмерный график, который называется осциллограммой.

Расстояние, которое проходит луч от левого до правого края экрана называется развёрткой. Линия по горизонтали отвечает за время измерения. Помимо стандартного линейного двухмерного графика существует также круглые и спиральные развёртки. Однако пользоваться ими не так удобно как классическими осциллограммами.

Виды

Все фазометры по принципу работы делятся на три вида:

• Электродинамические;
• Цифровые;
• Электромеханические.

Наибольшим спросом пользуются первые два типа, но рекомендуется применять цифровые приборы. Они отличаются большей точностью и низким уровнем помех.

По числу фаз фазометры бывают:

• Однофазные — для проведения измерений в 1-фазной цепи.
• Трехфазные — для 3-фазных цепей.

Электродинамический

Еще недавно наибольшим спросом пользовались электродинамические (электромагнитные) фазометры. Конструктивно этот прибор состоит из простого логометрического механизма, позволяющего с точностью измерять смещение фаз.

В устройстве предусмотрено две рамки, которые жестко объединены между собой. Угол между упомянутыми элементами составляет 60 градусов. Рамки крепятся на осях, зафиксированных на опорных узлах. Благодаря этой особенности, в устройстве отсутствует механическое противодействие.

В приборе предусмотрен специальный элемент, который поворачивается на угол, характеризующий величину текущего сдвига фаз. С помощью линейной шкалы специалист может зафиксировать измерение и определить текущий параметр смещения.

В основе электродинамического фазометра лежит неподвижная токовая катушка, а также еще два аналогичных, но подвижных элемента. В смещающихся катушках текут свои токи, что способствует появлению магнитного потока во всех катушках — подвижных и неподвижных.

При взаимодействии потоков катушек появляется пара вращающихся моментов, величина которых зависит от расстояния между перемещающимися элементами устройства. Упомянутые моменты имеют различное направление, которое противоположно по величине.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Какой мультиметр выбрать для дома и автомобиля

Показатели моментов зависят от токов, протекающих в катушках подвижного типа, а также от уровня тока в фиксированной катушке. Кроме того, упомянутые показатели зависят от конструктивных особенностей катушки и углового фазного сдвига.

Как результат, перемещающийся элемент фазометра прокручивается под влиянием упомянутых моментов до ситуации, когда не возникнет равновесие, то есть моменты становятся равны.

У самого фазометра часто предусмотрена градация, позволяющая точно измерить коэффициент мощности.

Преимущества прибора — надежность, высокая точность показаний, доступная цена.

Недостаток — зависимость измеряемых параметров от показателя частоты. Еще один минус — повышенная потребляемая мощность с изучаемого источника.

Цифровой

Как отмечалось, это более предпочтительный тип прибора из-за более удобного применения и высокой точности. Такие устройства изготавливаются по различным технологиям.

К примеру, компенсационный фазометр делает максимально точные измерения, несмотря на необходимость ручного применения. Прибор работает на ином принципе. В процессе измерений появляется пара U, имеющих синусоидальный тип, а главное назначение прибора заключается именно в вычислении сдвига между фазами.

Сначала U подается на фазовращатель, управление которым производится со специального прибора. Процесс измерения происходит плавно до момента, пока в не произойдет совпадение фаз. В процессе настройки величина смещения фаз вычисляется с помощью устройства фазочувствительного вида.

Сигнал на выходе передается с детектора на управляющий прибор. Заданный алгоритм реализуется посредством кодировки импульсов. Как только происходит уравновешивание, код фазовращателя отражает интересующие сведения.

На современном этапе цифровые фазометры применяют методику, которая базируется на дискретном счете. Суть способа заключается в прохождении двух этапов.

Сначала выполнятся процесс по преобразованию смещения фаз в параметр сигнала с определенной продолжительностью. Далее меняется длина этого импульса с помощью дискретного счета.

В состав прибора входит:

• Преобразователь, обеспечивающий преобразование смещения фаз в импульс;
• Временной селектор;
• Элемент, который формирует дискретные импульсы;
• Управляющее устройство и счетчик.

Плюсы фазометров цифрового типа — меньшая погрешность, благодаря выполнению вычислений за несколько периодов, большая точность и удобство применения. Недостатки — более высокая цена.

Однотрубные модели

Однотрубные дифманометры обычно используются, если необходимо получить результат высокой точности. В таких устройствах применяется и широкий сосуд, на который действует давление с наибольшим коэффициентом. Единственная же трубка фиксируется к пластинке со шкалой, демонстрирующей данные разности, и сообщается с атмосферной средой. В процессе измерения перепадов давления с ней взаимодействует наименьшее из давлений. Рабочая среда заливается в манометр дифференциального давления до того момента, пока не будет достигнут нулевой уровень.

Под воздействием давления определенная доля жидкости перетекает в трубку из сосуда. Так как объем рабочей среды, которая переместилась в измерительную трубку, соответствует объему, вышедшему из сосуда, однотрубный дифманометр предусматривает измерение высоты лишь одного жидкостного столба. Иными словами, сокращается погрешность измерения. Тем не менее, и приборы этого типа не избавлены от недостатков.

Отклонения от оптимальных значений могут быть обусловлены температурным расширением в измерительных компонентах прибора, плотностью рабочей среды и другими погрешностями, которые, впрочем, характерны для всех разновидностей дифманометров. Например, дифференциальный манометр цифровой даже с учетом поправок на показатели плотности и температурные коэффициенты также имеет определенный порог погрешности.

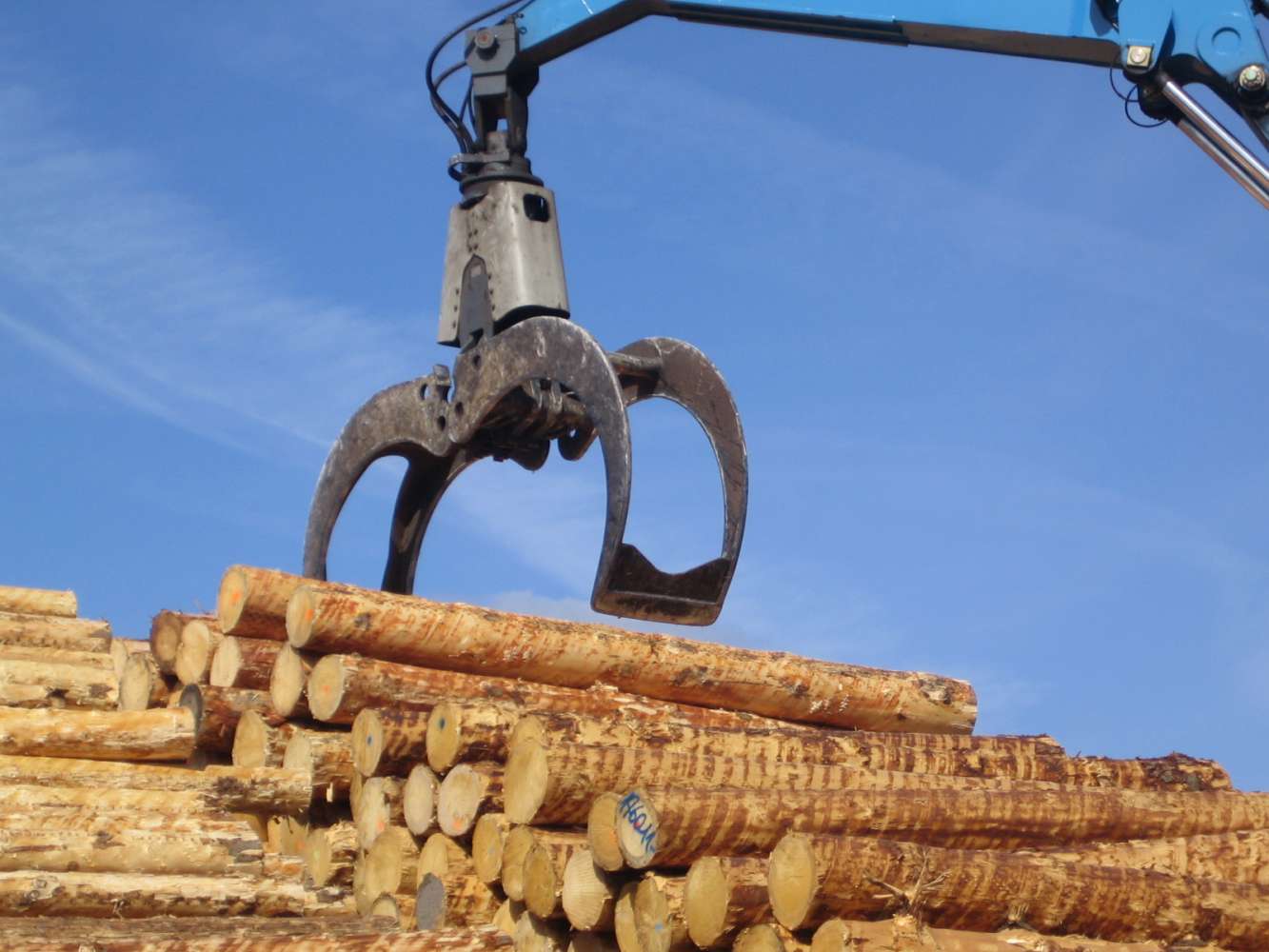

Назначение грейфера
