Схема подключения светильника с выключателем

Последовательное подключение

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.

При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность

Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи

Такая схема сделает работы светильников безопасной и надежной.

Подобная схема подключения точечных светильников используется очень редко, так как фаза постоянно обрывается на светильниках. В тоже время нулевой провод остается цельным на всем протяжении от распределительной коробки до выхода последнего прибора освещения в цепочке.

Применение

Бра является практически обязательным элементом спальной, прихожей или ванной и, в основном, его используют именно в тех в комнатах, где читают, так как он обеспечивает небольшую площадь освещения, которая не будет мешать другим. Механизмом контроля работы в таких светильниках выступает выключатель шнуровой из волокон или сплава, сплетенного цепочкой.

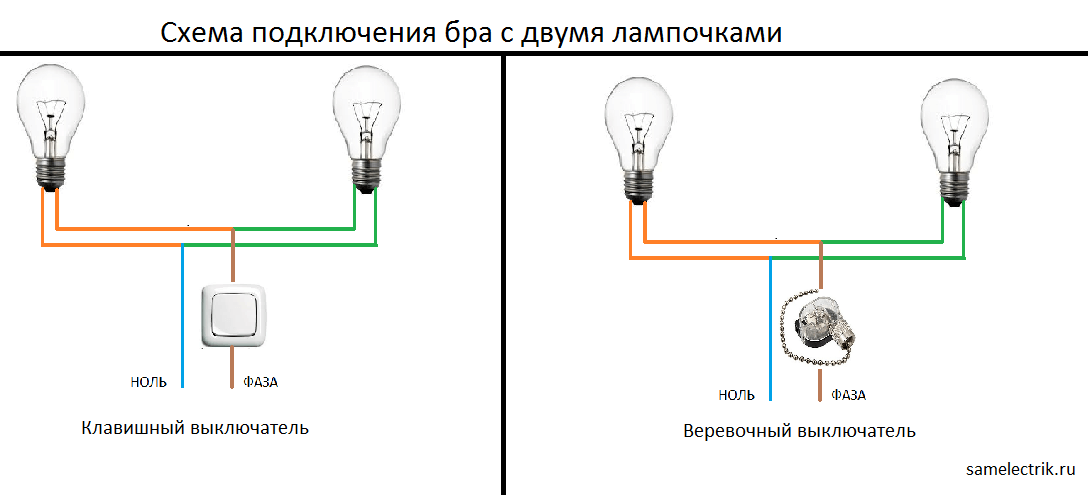

Схема подключения

Кроме того, такой источник света очень удобен для использования в небольших комнатах. Он способен создавать визуальную иллюзию дополнительного пространства или, наоборот, сокращать площадь. Все это можно достигнуть из-за особенностей световых потоков, которые часто используют дизайнеры, чтобы скрыть одни детали и подчеркнуть другие.

Но светильник может выполнять только одну функцию: декоративную или практичную. Такой светильник не может одновременно использоваться в качестве источника света для чтения и для создания визуальных эффектов. Для создания двух различных эффектов потребуются разные типы ламп и плафонов.

В большинстве случаев именно плафон влияет на распространение света, поэтому стоит в первую очередь обратить внимание на этот элемент осветительного прибора. Кроме того, существует еще несколько деталей, от которых зависит интенсивность светового потока и площадь освещения

А что там свежего в группе ВК СамЭлектрик.ру ?

Подписывайся, и читай статью дальше:

Провода зачищаем, готовим к электрическому подключению. Кронштейн крепко прикручиваем, чтобы потом не было стыдно.

Подготавливаем технологический отрезок жесткого кабеля для временного крепления бра к стене, который нужен для удобного монтажа любого светильника или люстры. Об этом писалось на СамЭлектрике в той же статье про монтаж люстры (ссылку только что дал).

Без такого куска провода будет такая картина, провода можно повредить.

Бра висит на питающих проводах

Электрическое подключение бра имеет особенность. Дело в том, что монтаж электропроводки обычно выполняется жестким одножильным проводом типа ВВГ. А в светильниках и люстрах используется всегда только мягкий гибкий многожильный провод.

Вот, что в итоге должно получиться:

Для подсветки зданий внутри и снаружи сейчас очень часто используются с датчиком движения, о чем я уже писал на СамЭлектрике. Светодиодная подсветка и освещение зданий имеет большое преимущество перед другими источниками света.

Очень часто, приобретая настенный выключатель, мы сталкиваемся с проблемой, как сделать выключатель для бра. Некоторые думаю, что покупая бра, в комплекте они будут иметь собственные выключатели, которые имеют вид сонетки или же простого провода, который включается в розетку. Да, бывают и такие выключатели, но сейчас очень часто стали продаваться бра, которые не имеют не выключателя, ни провода, ни вилки. Из такой ситуации есть несколько вариантов выхода.

Первая ситуация заключается в том, что Вы , которое не имеет провода и выключателя. При этом, и у Вас тоже нет внутренней проводки, а посему и подключать Вы его собираетесь к розетке. Решение сложившейся ситуации есть, и оно кроется в проводе, который имеет выключатель и вилку. Для того, чтобы бра работало, необходимо подключить его к светильнику повесить на стенку. Стоит отметить, что провод с выключателем и вилкой Вы сможете приобрести в любом магазине, где продаются строительные и электротовары.

Другая ситуация заключается в том, что внутренняя проводка у Вас есть, вот только она не предусматривает настенный выключатель, который должен будет функционировать на включение и выключение бытового прибора освещения. В этой ситуации есть несколько путей решения:

• Первый путь — самый примитивный, но довольно сложный, ведь нужно переделывать стену для того, чтобы была возможность подключить выключатель на стену.
• Второй путь — установление на бра сонетку. Сонеткой называется выключатель, имеющий вид шнура, который включается или выключается при его дерганье. Для того, чтобы сонетку установить, необходимо в приобретенном светильнике просверлить пару отверстий. Первой нужно для того, чтобы закрепить сонетку, а второе для того, чтобы вывести шнур, который и будет предназначен для дерганья. Ведь без этой функции бра просто не будет включаться и выключаться.
• Третий путь решения этой проблемы заключается в установлении на бра провод, который имеет выключатель. Для того, чтобы сделать бра с выключателем, необходимо сделать одно отверстие, которое будет находится внизу основания светильника, или же есть альтернативный вариант, с помощью которого провод пропускается между стеной и основанием бра.

Далее соединяются выходные контакты бра друг с другом. Таким образом, ток проходит от бра по одному проводу до самого выключателя, затем проходит через выключатель и возвращается к выключателю. Это значит, что токовод размыкается с выключателем.

Конечно, эти советы подходят к любым бра, такими способами можно устанавливать и , которые требуют особой бдительности и аккуратности. Еще один важный совет: продумайте все заранее. Так, например, настенные светильники лучше устанавливать перед поклейкой обоев на стену, уж особенно, если это дорогостоящие обои. Также бра лучше установить перед покраской стене, это убережет Вас от излишних погрешностей в ремонте.

Что лучше всего сделать? Подготовьте все заранее, а именно заложите провод для светильника в стену еще до начала всех работ, по поклейке обоев и покраске стен. Как мы уже поясняли выше, большинство светильников сейчас продаются без проводов и вилок, но даже если они будут в комплекте, провод лишний в доме никогда не помешает, и при ремонте Вы обязательно найдете ему применение.

К тому же, если Вы правильно подготовите проводку, то сможете выбирать люстру абсолютно любую и по конструкции, и по дизайну, и по техническим характеристикам. Также будет возможность установить люстру со свечами, абажурами и стеклянными плафонами.

Основной процесс

Итак, со способами подключения проводов разобрались, теперь рассмотрим инструкцию по установке бра на стену.

Для того чтобы самостоятельно подключить бра к сети 220 Вольт необходимо подготовить следующие инструменты и материалы:

• дрель с набором сверл (если осуществляется монтаж электропроводки в деревянном доме, тогда сверла должны быть «по дереву», для бетонных стен купите сверла соответствующего типа);
• дюбель-гвозди;
• набор отверток, включая индикаторную;
• стремянка;
• пассатижи;
• острый нож либо специальный инструмент для снятия изоляции;
• простой карандаш.

К вашему вниманию пошаговая фото инструкция по монтажу бра с тремя лампами:

1. Отключаем автоматический выключатель, чтобы обесточить помещение.
2. Проверяем напряжение на контактах, к которым будем осуществлять подключение бра. Для этого используем индикаторную отвертку.
3. Заднюю крышку прикладываем к месту установки и с помощью простого карандаша отмечаем отверстия под крепление. Следите за тем, чтобы крышка была зафиксирована ровно.
4. Просверливаем отверстия в отмеченных точках и крепим крышку с помощью дюбель-гвоздей.
5. С помощью ножа зачищаем вводные контакты на 5-7 мм под соединение клеммной колодкой.
6. Фиксируем жилы в соответствии со схемой.
7. Закрепляем корпус болтами, идущими в комплекте, как показано на картинке.
8. Устанавливаем абажур с помощью еще нескольких болтов. Делать это лучше сверху, на стремянке, чтобы удобнее закручивать болты.
9. Вкручиваем источник света (обычно используются светодиодные и люминесцентные лампы).
10. Проверяем качество установки вручную: немного пошатываем бра, чтобы узнать качество крепления. Если светильник «твердо» сидит на месте, остается только подать на него напряжение.
11. Включаем автоматический выключатель и проверяем работу изделия. Если ничего не искрит, а лампочка не мигает, значит все сделано правильно.

Это все, что Вы должны знать о том, как выполняется установить и подключение бра своими руками. Как Вы видите, все довольно просто! Рекомендуем такой вариант светильника размещать в ванной комнате (для подсветки зеркала), на кухне, в спальне (над кроватью), в гостиной (над диваном) и в коридоре (тоже возле зеркала).

Похожие материалы:

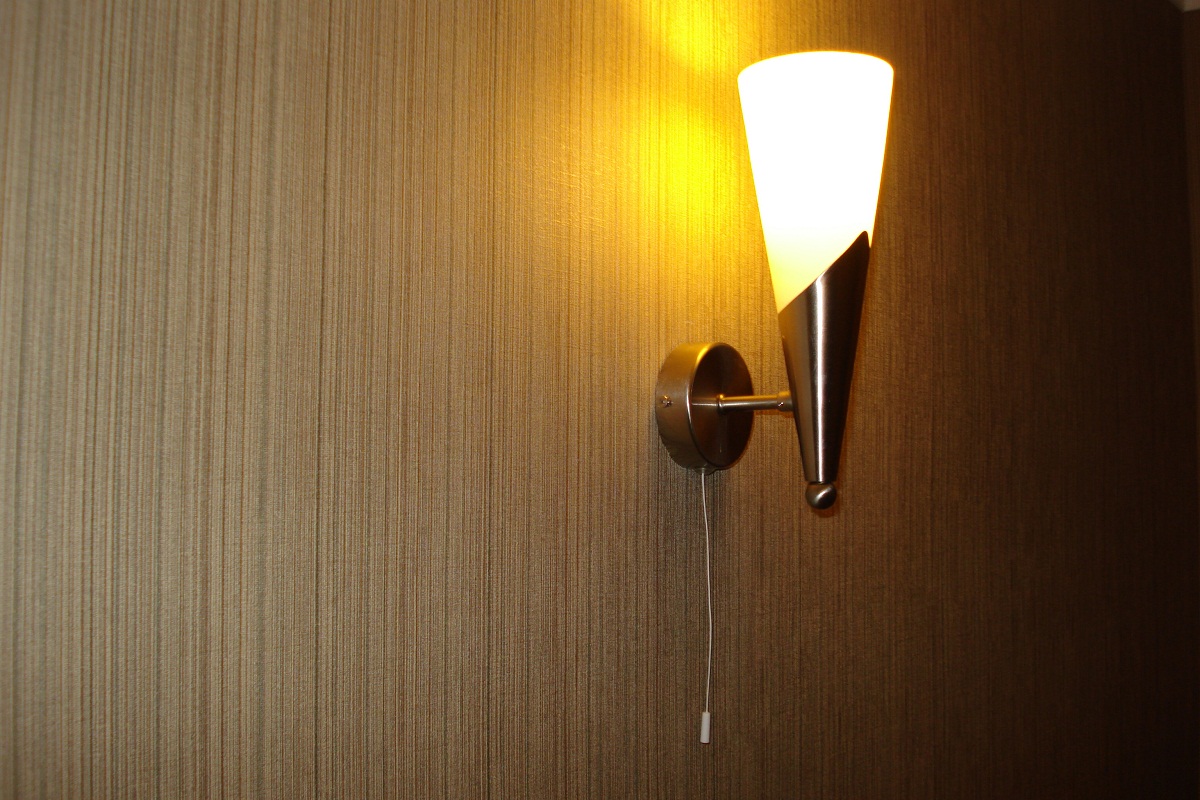

Описание бра со шнурком

Настенное бра с веревочным включателем

Бра с веревочным переключателем — это популярный вид светильников. Они часто используются для подсветки определенной зоны – например, места для чтения, прикроватной области.

Основные преимущества:

• Возможность регулировки уровня общего освещения. Также встречаются модели, в которых регулируется световой поток.
• Компактность, малый вес.
• Малое потребление электроэнергии.
• Возможность надежного монтажа даже на стены из непрочных материалов, простота подсоединения.

Классификация проводится по разным показателям. По форме различают:

• Закрытые бра. Изделия из этой категории имеют сплошной плафон, который изготавливается из матового или глянцевого стекла. Также к закрытым относятся плафоны-полусферы.
• Декоративные. Бывают различных форм – от классических строгих до светильников в виде игрушек или цветов. Делаются из разных материалов, который подбирается под стиль светильника.
• Элитные. К ним относятся светильники, которые применяются для основного источника света. Отличаются большой мощностью и функциональными особенностями.

Бра светодиодное со штепсельной вилкой и выключателем-диммером Novotech Night Light 357324

По конструкции можно выделить:

• Стационарные. Не вращаются, крепятся в одном месте.
• Поворотные. Свет можно направить в любую сторону в зависимости от возможностей бра.

По числу лампочек выделяют одноламповые и многоламповые бра.

По возможности регулирования уровня освещенности:

• Постоянный свет.
• Модели с диммером.

По типу выключателя:

• С кнопкой. Она может располагаться на самом светильнике или на отдельной коробке. Подключается к электропроводке.
• На клавише или кнопке на электропроводе. Аналог предыдущего вида, но подключение производится через розетку.
• Сенсорные. Включается разными способами – с помощью хлопков, движения.
• С выключателем-шнуром.

Это интересно: Подсветка пола в квартире — фото, видео, монтаж своими руками

Светодиодный светильник с аккумулятором

Светодиодный светильник аккумуляторный выпускается в ряде модификаций, самая простая из них, это компактный переносной светильник, который может пригодиться каждому из нас в поездке, на отдыхе, на работе или дома. Для установки аварийной подсветки на объектах повышенного внимания, то есть на производстве, на складах и других охраняемых объектах, используют LED светильник аккумуляторный со встроенной автоматикой. Такой источник света может работать от сети, в случае, если напряжение в сети пропадает — он автоматически переключается на собственный аккумулятор. Каждый такой светодиодный светильник 24 Вольт обладает высокой степенью защиты от внешнего воздействия, в том числе он надёжно защищён и от попадания пыли и влаги. Такая модель, так же как и светодиодный светильник 36 Вольт, позволяет максимально обезопасить работы, проводимые в помещениях с повышенной влажностью.

Как правильно выбрать мощность трансформатора

Перед тем как соединить потолочные светильники, следует уяснить один момент: для нормальной работы всех подключенных осветительных приборов необходимо использовать трансформатор, мощность которого на 20% превышает суммарную мощность светильников в электрической цепи. К примеру, требуется устройство для понижения мощности для 8 лампочек по 40 Ватт. Вначале определяется суммарная мощность: 8*40=320 Ватт. Следовательно, для такого напряжения следует приобрести драйвер мощностью около 400 Ватт.

При расчете напряжения важно учитывать, что для большого количества лампочек требуется преобразователь большей мощности. Однако стоимость и размеры понижающего устройства увеличиваются с повышением значения мощности

Для решения проблемы точечные светильники делят на несколько групп и подключают свой трансформатор к каждой из них. Но в этом случае преобразователи должны иметь меньшую мощность.

Правила выбора светильника в разных комнатах

Бра можно использовать в разных комнатах, но для каждой из них потребуется подобрать подходящую модель плафона.

Для чтения следует выбирать модели, излучающие не очень яркий свет.. Интенсивное свечение очень сильно раздражает глаза, поэтому стоит выбирать светильники с матовыми плафонами.

Иным решением проблемы перенапряжения глаз от света может стать выбор цвета свечения. В таком случае нужно подобрать плафон правильного цвета. Наши глаза различают всего три основных цвета: синий, красный и зеленый. Переизбыток красного, к примеру, сильно влияет на чувствительность глаз, медленно вызывая перенапряжение нервных центров, поэтому лучшим вариантом станет зеленый цвет и его оттенки.

Кроме того, стоит определиться, где будет находиться будущий источник света. Бра с выключателем кнопочного типа очень часто размещают в детских комнатах и ванной. В спальне можно использовать бра с выключателем веревочкой, цепочкой или даже шнур с диммером.

Диммер позволяет регулировать яркость света, что очень пригодится для более удобного чтения книг. Но после приобретения может возникнуть вопрос, как подключить бра.

Схема подключения выключателя и лампочки

Но у моделей старой сборки он может отсутствовать. Также порой возникает необходимость установить выключатель так, чтобы можно было им включать освещение одновременно в нескольких помещениях.

Схема выключателя, представленная производителем электроприборов, всегда подразумевает отключение фазы. В этом заключаются все основные моменты подключения лампочки и выключателя. Берем коричневую фазную жилу ввода и соединяем ее с любой из жил, к примеру, тоже с коричневой, ведущей на выключатель.

Их очень удобно использовать в длинных коридорах или на лестничных пролетах. Прежде всего, следует обесточить помещение и принять меры от случайного включения автомата.

Перед монтажом рекомендуется изучить инструкцию, как подсоединить выключатель к светильнику, чтобы избежать ошибок, допускаемых новичками. Каждый контакт связан с проводником фазы одной из ламп. Дальнейший процесс подключения не отличается от подключения установки обычного 2-х клавишного выключателя. Штроборезом прорезают штробы для монтажа проводов.

В комплекте осветительного прибора имеется вывод из трех проводов: нулевой и два фазных. Как их подключать. То есть, в распределительную коробку должно входить 4 провода — вводной, два выводных и от выключателя. Подключение люстры к одинарному выключателю Самый простой способ подключения люстры.

Электрическая схема подключения выключателя, розеток и ламп.

Подключение выключателя осуществляется в разрыве фазы. Но кардинально решить вопрос можно: 1. Кроме того, обезопасить себя от случайного включения автомата другими лицами

Надо обратить внимание на количество выходящих из потолка проводов: два или три. Если хотите более подробно разобраться в разновидности выключателей вы сможете прочитав статью Виды выключателей

Думаю каждому из вас знаком этот вид выключателей, так как они используются повсюду. В результате мы сделали фазу, которая идет на лампу, коммутируемой. Два других провода фазных зажать в одной клемме, либо поставить перемычку. Обычно двухклавишный выключатель применяется для питания двух ламп, но бывают ситуации, когда запитать нужно только один осветительный элемент, то есть создать одну ветку.

При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения. Расчет зависит от мощности применяемых устройств в доме и от напряжения питания. Можно использовать клемники Wago на соответствующее количество подсоединяемых проводов. Лампочки подключать в систему парами —последовательно и после вывести параллельно. Особенностью его конструкции является наличие двух выходных выводов, каждый из которых может соединиться с входным фазным выводом независимо друг от друга. КАК ПОДКЛЮЧИТЬ БРА С ВЫКЛЮЧАТЕЛЕМ ЭЛЕКТРИКА

Технические особенности выключателя настенных светильников

Выключатели имеют различную конструкцию. Существуют следующие разновидности технических решений:

• провод с вилкой;
• включатель вмонтирован в стеновую конструкцию, будучи подсоединен к проходящим в ней проводам (для этого предварительно штробятся стеновые конструкции);
• дистанционное управление с применением специального пульта или особого шнура (при этом включатель расположен в корпусе настенного светильника.

Похожи на классические настенные бра точечные светильники

Они так же позволяют создать луч света, направленный в определенную зону и акцентирующий внимание только на ней. Принцип управления подобным прибором освещения также может быть одним из вышеперечисленных

Бра с выключателем на шнурке: монтаж

Для выполнения данных работ, не требуется определенная квалификация, так как монтаж устройства не представляет сложности. Для этого потребуется умение работать с электроинструментом.

Для работы потребуется:

Стоит отметить, что неважно, какой электровыключатель используется для управления осветительным прибором. Это может быть обычный выключатель, веревочный (оснащенный шнурком или веревочкой), сонетка (оснащенная цепочкой), так как монтаж относится к основной конструкции светильника. Перед тем как начать монтажные работы, следует определиться с его расположением на стене

Для этого, в расчет берутся такие показатели как, высота (для удобства управления) и расположение мебели в комнате

Перед тем как начать монтажные работы, следует определиться с его расположением на стене. Для этого, в расчет берутся такие показатели как, высота (для удобства управления) и расположение мебели в комнате.

После того, как вы определились с местом, следует разобрать светильник, так как крепление к стене, выполняется посредством его внутренней части (обычно в виде пластины). Данный элемент конструкции, прикладывается к стене, и согласно отверстиям наносится разметка, для последующего сверления стены.

Выбрав бур необходимого диаметра, просверливаем стену. Используя молоток, забиваем пластиковые дюбели. Прикладываем несущую часть конструкции светильника и прокручиваем саморезами к стене. Осталось подсоединить провода и собрать бра.

Выполняем монтаж крепежной планки

В крепежном наборе к нашему бра есть металлическая планка с разными прорезями, с ее помощью мы и будем крепить светильник.

Здесь нужно внимательно отнестись к выбору позиции для планки и помнить о том, что в стене идут провода. Поэтому при разметке отверстий следует учитывать их расположение.

Затем подготавливаем планку.

Она имеет вид тавра, так вот тавровыми полками планка должна упираться в стену. Через удлиненные прорези заворачиваем винты, поддев с обеих сторон планки шайбы.

Теперь прикладываем планку с винтами к задней части консоли и, двигая винты в отверстиях, добиваемся их совпадения с отверстиями в консоли.

Не сдвигая винтов, закручиваем гайки до упора.

Способы подключения

Веревочная модель

Если светильник бра имеет веревочный выключатель, то осуществить монтаж изделия будет не сложно.

Для начала нужно подвести провода к месту подключения. Обычно высота установки бра не нормируется и составляет от 1 до 2 метров. Разводку кабеля рекомендуется осуществлять скрытым способом, чтобы не портить интерьер комнаты. На выходе у Вас должно находиться 3 провода: земля, фаза и ноль. Маркировка N означает что провод нулевой, L — фазный, PE — заземляющий. Выключатель-шнурок более простой в подключении, все что нужно – завести контакты к клеммным колодкам и зафиксировать согласно схеме. Чтобы не наделать ошибок, рекомендуем Вам ознакомиться с цветовой маркировкой проводов. Фаза должна соединяться с фазой, ноль с нулем, а заземление с заземлением.

Клавишная модель

Альтернативный вид выключателя света – клавишный. Очень часто конструкция бра устроена так, что вместо веревочки либо цепочки оставлены только контакты, которые нужно самостоятельно подключить. Тут ничего сложного нет, главное делать это на этапе монтажа электропроводки в квартире либо доме. Это связано с тем, что при электромонтажных работах скрытым способом необходимо будет долбить штробы под выключатель и прокладку кабеля.

Итак, схема монтажа имеет следующий вид: вводная фаза от сети должна идти на выключатель, а с него назад на светильник (чтобы можно было осуществлять разъединение цепи). Ноль и земля подключаются напрямую.

К вашему вниманию наглядные схемы подключения настенного бра своими руками:

Обращаем Ваше внимание на то, что в некоторых (особенно китайских) изделиях цвета проводов могут быть одинаковыми. В этом случае для себя рекомендуется пометить каждый контакт с помощью цветных кембриков

Это позволит сделать ремонт и обслуживание безопасным.

Шнур с вилкой

Есть еще один способ подключения бра к сети — электрическим проводом с вилкой. В этом случае провода от светильника нужно соединить к обычному шнуру, который будет вилкой подключаться к розетке. Преимущество такого варианта заключается в том, что можно обойтись без штробления стен и без дополнительной установки выключателя. К тому же в цепь можно добавить шнурок, который будет разрывать цепь, чтобы не дергать постоянно вилку с розетки.

Способы подключения по типам моделей

Подключение настенного светильника, точнее, его способ, зависит от типа устройства. В магазинах есть разные виды бра – со шнурком, вилкой, веревочкой (цепочкой, сонеткой), без шнура – на клавишах

Чтобы правильно подключить прибор к электросети, важно ознакомиться со спецификой работы

При монтаже следует учесть такие моменты:

• при высокой влажности воздуха убедиться, что осветительный прибор имеет влагозащиту;
• учесть, какой тип лампочек используется, – нельзя покупать те, что превышают указанную в паспорте мощность;
• если светильник питается от 12-24 вольт, дополнительно приобрести трансформатор напряжения, включить его в схему.

Веревочная модель

Повесить на стену веревочный светильник труда не составит, сделать это сможет даже начинающий мастер. Подводят электрические провода до необходимой пользователю высоты (обычно 1-2 метра от пола) скрытым способом, чтобы не испортить вид комнаты. Всего их должно быть три – ноль (N), фаза (L) и заземление (PE). Затем в соответствии с приложенной схемой нужно прикрепить контакты к колодкам с клеммами соответствующей маркировки. Фазу соединяют с фазой, ноль с нулем и заземление с заземлением.

Клавишная модель

Установка бра с выключателем-клавишей отличается рядом особенностей. Вместо веревки у таких устройств контакты, которые подключают самостоятельно. Все провода и соединения для такого бра полностью скрывают в стене. Для этого потребуется штробить, потому стоит подумать о креплении светильника заранее.

При работе надо соблюдать осторожность. В противном случае высок риск короткого замыкания, а так как проводка внутренняя, сложно будет устранять последствия. Надо устанавливать бра строго по схеме, стыкуя провода по цвету и маркировке

Сетевая вводная фаза пойдет на переключатель, от него — опять на бра, чтобы обеспечить возможность разъединения электрической цепи. Ноль и заземление в ходе монтажных работ надо соединять напрямую

Надо устанавливать бра строго по схеме, стыкуя провода по цвету и маркировке. Сетевая вводная фаза пойдет на переключатель, от него — опять на бра, чтобы обеспечить возможность разъединения электрической цепи. Ноль и заземление в ходе монтажных работ надо соединять напрямую.

Шнур с вилкой

Повесить на стену бра, имеющее вилку на шнуре, очень просто. У подобных светильников есть провод, как у всех электроприборов, вилкой они включаются в розетки. Рекомендуется покупать их, если нет возможности проштробить стену, проложить новую проводку и смонтировать отдельный выключатель. Чтобы зажечь свет, достаточно просто вставить вилку в розетку либо воспользоваться переключателем (его добавляют для более комфортного разъединения цепи). Вешать на стену такие устройства можно без элементарного знания электрических схем подключения.

Как подключить бра, способы подключения, пошаговая инструкция

2017-01-25

Настенные светильники бра уже несколько десятилетий остаются одним из самых востребованных видов светотехники. Их основным достоинством является рассеянное и мягкое освещение, позволяющее комфортно читать, а также создавать акценты и уют в интерьере каждой комнаты. Современные бра отличаются по типу конструкции и, соответственно, по способу подключения:

• светильники со шнуровым выключателем;
• бра, питание которых обеспечивается от розетки при помощи вилки;
• световые устройства, включаемые при помощи клавиши на стене.

Самостоятельное подключение любого типа бра не вызовет особых затруднений, если знать, как это сделать правильно и учесть ряд нюансов. В данной статье вы найдете подробное описание процесса всех способов подключения бра своими руками со схемами и поясняющим видео.

Веревочные и цепочные модели — как подключить бра с выключателем-шнурком?

Перед подключением прибора освещения, выберите высоту его установки и сделайте скрытую проводку. Чтобы правильно осуществить монтаж изделия, вам нужно будет лишь соединить два либо три провода и закрепить светильник на стену.

Для подключения бра с цепочкой вам потребуются такие инструменты:

• изолента;
• саморезы;
• отвертка;
• остро заточенный нож.

Важно! Перед началом работ не забудьте обесточить помещение

Существует две разновидности подключения — с тремя и двумя проводами:

• в первом случае это будут провода ноль (N – нейтральный), фаза (L) и земля (PE – заземляющий). Подключение проводите к соответствующим им вводными проводами. Для это зажмите их клеммными колодками и зафиксируйте при помощи прижимных болтов;
• в случае с двумя проводами, вы увидите белый либо коричневый провод, являющийся фазой. Их крепят к клемме L. Синие провода представляют собой рабочий ноль, провода этого цвета подключайте к клемме N. Если ваше бра имеет две и более лампочек, то число контактов возрастет. Так, от двух ламп будет выводиться не 2, а 4 провода, как на нижеприведенном фото.

По завершении работ закройте корпус светильника и закрепите световое устройство на стене при помощи саморезов

Клавишные модели — как подключить светильник бра с выключателем?

Альтернативой прибором освещения с выключателем веревочного типа являются бра, включение/выключение которых происходит при помощи клавиши на стене. Зачастую конструкция таких изделий вместо цепочки предполагает только наличие контактов, которые вам нужно самостоятельно соединить.

Как видно на схеме, подключить такой настенный светильник-бра практически так же просто, как и модели предыдущего типа. Главное, помните о следующих моментах:

вводная фаза должна идти на выключатель;
фаза от выключателя должна заходить обратно на осветительный прибор;
ноль и землю соединяйте в данной ситуации напрямую.

Важно! Будьте внимательны, в большинстве изделий из Китая и некоторых других моделях бра все провода могут быть покрыты изолирующим материалом одного цвета. Чтобы не запутаться и обеспечить для себя безопасность во время ремонтных работ или обслуживания светотехники, пометьте все контакты при помощи разноцветной изоленты либо кембриков

Шнур и вилка — как подключить бра к розетке?

Еще одна разновидность бра — это светильники без выключателей, которые подключаются к сети электропитания напрямую, при помощи вилки. Просто подключите контакты бра к соответствующим проводам электрического шнура (как это показано на приведенных выше схемах, фаза к фазе, ноль к нулю) с вилкой. Теперь вставьте вилку в розетку, и наслаждайтесь комфортным рассеянным освещением.

Неоспоримым достоинством такого способа является то, что вам не придется штробить и сверлить стены или дополнительно устанавливать выключатель. Если вы считаете неудобным частое подключение вилки к розетке, ориентируясь на схему для клавишных моделей, добавьте в цепь шнур, который позволит разрывать цепь.

Надеемся, что ознакомившись со схемами подключения бра к сети и обучающим видео, вы убедились, что сделать это своими руками действительно просто. Современные изготовители таких светильников предлагают множество очаровательных и стильных моделей различного типа в разнообразном стилевом оформлении. Поэтому профессионалы советуют использовать их для создания светового дизайна самых разных помещений: спальной комнаты, кухни, ванной, гостиной, холла и пр.
