Как провести проводку под гипсокартоном если он уже установлен?

Особенности электромонтажных работ

Прежде чем рассказать о прокладке проводки под гипсокартоном, обратимся к ПУЭ, что в нём об этом сказано? В пункте 2.1.4 (Глава 2.1 ПУЭ) даны определения скрытой и открытой проводки:

Открытая электропроводка — проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п…
Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций.

В нашем случае если мы прокладываем кабель по потолку или по стене, который мы зашьем гипсокартоном, то и выделим из этого пункта следующее: «…проложенная внутри конструктивных элементов зданий и сооружений…» и «…пустотах строительных конструкций …». Отсюда делаем вывод, что такая проводка является скрытой.

Одним из основных пунктов ПУЭ который описывает правила прокладки проводки под гипсокартонном это п. 7.1.38:

«7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять:

за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах;
за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.»

Гипсокартон является негорючим материалом, не распространяет горение, но не обладает локализационной способностью, пример проверки горючести вы можете посмотреть на следующем видео:

Если черновой потолок оштукатурен или это бетонная плита – то проводку можно прокладывать непосредственно по нему, а если потолок выполнен из сгораемого материала, например дерева, то обязательна прокладка в сплошных металлических трубах (не металлических гофрах или металлорукавах, так как они не обладают локализационной способностью. Или в ПВХ-трубах или открыто при условии, что расстояние в свету от кабеля с оболочкой из сгораемых материалов до сгораемой конструкции будет не меньше 10 мм (ПУЭ 2.1.37.).

В результате проводка под гипсокартоном должна быть проложена в гофрированных трубах – этот способ подходит для всех перечисленных случаях и более того выполняется требования сменяемости проводки приведенное в ПУЭ п. 7.1.37. Кабель используйте ВВГнг-LS – по ПУЭ он классифицируется как кабель с оболочкой из несгораемых или трудносгораемых материалов. Тогда согласно табл 2.1.3 ПУЭ – его можно прокладывать по любым поверхностям непосредственно.

К сведению, согласно техническим характеристикам продукции большинства производителей ПВХ-гофротрубы – она не поддерживает горение при проверке раскаленной до 650 градусов Цельсия проволокой.

Соединения выполнять в распределительных коробках, но согласно ПУЭ п. 2.1.23 – соединения должны быть доступны для обслуживания и ремонта. Если мы зашьем стены или потолок гипсокартоном – они станут не доступны. В этом случае можно делать соединения с помощью сварки или опрессовки. Согласно ГОСТ 50571.5.52-2011 п. 526.3, разрешается делать такие соединения недоступными для периодического осмотра и ремонта.

Проблема, с которой могут столкнуться электрики-новички – протягивание кабеля через гофру. Рекомендуем сразу же просмотреть видео пример, в котором предоставлена простейшая технология протягивания провода через гофрированную трубу:

Хитрость электриков

Проводка электропроводки в потолке: за и против

Есть несколько ситуаций, когда такой монтаж остаётся единственным выходом, способным решить проблему:

При последующем монтаже потолков натяжного типа, из гипсокартона.

Гофры и кабеля, проходящие по верху, будут скрыты за натяжным потолком. Гипсокартон не обязательно применять по всей площади. Допустим вариант, когда такая схема используется на некоторых участках.

В помещении уже залита стяжка в готовом виде, которая устраивает по характеристикам.

Нет смысла перезаливать пол или потолок, если качество поверхности изначально на нужном уровне.

Нет желания менять напольное покрытие, которое уже положено.

Главный недостаток – в том, что высота помещения уменьшается при использовании натяжных потолков. Но положительных сторон у такого метода гораздо больше:

Лёгкая разводка компонентов по помещению.
Беспроблемное обслуживание, замена деталей в случае необходимости.
Безопасность. Не потребуется даже запоминать особенности расположения.
Упрощение дальнейшего подключения осветительных приборов.

Такой методике многие отдают предпочтение.

Что делать, когда гипсокартон уже установлен

Выше были рассмотрены варианты монтажа электрической проводки параллельно выполнению отделки стен. Теперь давайте разберемся, что делать в том случае, если отделочные материалы уже установлены на стенах. Для начала определитесь, что находится между гипсокартоном и базовой стеной.

Первый вариант — гипсокартон посажен на стену при помощи адгезивного состава. Вам нужно будет прорезать чистовую поверхность, а затем проштробить материал под укладку кабеля. После такого монтажа вы будете вынуждены восстанавливать стену, покрасив ее или наклеив обои.

Второй вариант проще. Он подразумевает, что листы гипсокартона были закреплены на металлическом профиле

Однако важно знать схему электрической проводки и где именно находится металлический каркас. Если не хотите портить лицевую часть, попытайтесь завести провод через плинтус

Просверлите отверстие для розетки или выключателя, затем воспользуйтесь обычным отвесом, чтобы определить, в каком месте следует вводить кабель. Демонтируйте часть плинтуса, опустите по отвесу веревку, продев ее через отверстие. Привяжите к веревке кабель и потяните вверх. После этого коробка размещается любым удобным методом, а кабель тянется к щитку.

Протяжка кабеля под установленным ГКЛ

Третий вариант — когда между стеной и ГКЛ были установлены утеплительные материалы. Для ввода кабеля используйте стальную проволоку, оставшуюся после установки гофры. Если применяются жесткие изоляционные плиты, то выкрутиться данным способом не выйдет.

Установка розеток и выключателей

Завершающий этап прокладки проводов под гипсокартонной обшивкой – установка розеток и выключателей.

Выполняется эта операция после полной обшивки стен.

Сверление отверстия для розетки

Вначале с помощью специальной фрезы в гипсокартонной обшивке прорезаем отверстие для установки пластикового подрозеткника. Как правило, для монтажа розеток используются подрозетники диаметром 65 мм.
После того как отверстие проделано, в днище подрозеткника вырезаем специально предусмотренные гнезда для протягивания проводки.
Вытягиваем провода из-под гипсокартонной обшивки и протягиваем их сквозь отверстия в днище подрозетника.
Помещаем подрозетник в отверстие и выравниваем по уровню, после чего – закручиваем крепежные винты. Находящиеся внутри обшивки металлические «лапки» подрозеткника проворачиваются, и пластиковое основание для розетки или выключателя надежно закрепляется в гипсокартонной обшивке (см. фото).

Статья по теме: Как подобрать занавески для ванной комнаты: варианты дизайна

Конструкция подрозеткника

После того как подрозетник установлен, можно приступать к отделке гипсокартонной обшивки. Розетки и выключатели мы будем устанавливать только после того как отделка будет завершена, поскольку в процессе покраски или шпатлевки легко можно испачкать декоративные накладки.

Подключение розетки

Установка розетки или выключателя производится так:

Разбираем корпус устройства, снимая с него все защитные и декоративные части.
К клеммной части подключаем провода, выведенные в подрозетник, фиксируя зачищенные концы проводов винтовыми зажимами.
Проверив надежность соединения проводов и клеммной колодки, помещаем клеммную часть в подрозетник и фиксируем с помощью крепежных винтов.
На закрепленную клеммную часть надеваем декоративные и защитные накладки, после чего – проверяем работоспособность установленной детали.

На этом работы завершены, и проложенной проводкой можно пользоваться в штатном режиме!

Как видите, особых сложностей монтаж электропроводки по гипсокартону не представляет. Главное при выполнении этих работ – не торопиться, продумывать каждый свой следующий шаг, ну и, конечно же, соблюдать технику электробезопасности!

Как протянуть провод под гипсокартоном на стене: поэтапная инструкция

После выполнения подготовительных мероприятий и приготовления всего, что нужно в процессе основных работ можно приступать к их проведению, совершая действия в следующей последовательности:

Монтаж распределительной коробки. В первую очередь в помещении с учетом намеченного плана следует произвести ее установку. Процесс не отличается высокой сложностью, ведь для закрепления распределительной коробки к стене или потолку достаточно осуществить вкручивание самореза для гипсокартона.
Фиксация клипс. В соответствии с чертежом на размеченных стенах необходимо выполнить их установку с соблюдением между ними шага порядка 30-40 см. При отсутствии возможности воспользоваться ими, можно прибегнуть к использованию пластиковых хомутов. У вторых есть одно существенное преимущество, заключающееся в повышении скорости работ, но и имеется не менее весомый недостаток. При отказе от клипс и применении вместо них хомутов возникает вероятность повреждения гофрированной трубы об острые края металлического профиля.
Протягивание электрической проводки. Если при сооружении каркаса использовался профиль с наличием готовых отверстий, то процесс становится значительно проще. В противном случае при возведении конструкции из обыкновенных цельных элементов их необходимо проделать собственноручно, предварительно определившись с оптимальным диаметром

Далее соблюдая предельную осторожность, требуется протянуть проводку от распределительной коробки к местам, где в дальнейшем будут находиться розетки и выключатели. Совершить это достаточно легко, но для удобства предстоящего закрепления гипсокартонных листов и исключения возможных отрицательных последствий лучше всего отметить для себя в плане края выведенных проводов, чтобы при проведении текущих или других сопутствующих работ в будущем не допустить их случайного повреждения.
Монтаж ГКЛ

После окончательного выполнения предыдущих этапов можно начинать крепить гипсокартон к металлическому каркасу. Для фиксации ГКЛ следует использовать саморезы, предназначенные для этой задачи. При потребности резать гипсокартон, можно воспользоваться строительным ножом или инструментом с наличием трапециевидного или дискового лезвия. Дальше в местах стыков в обязательном порядке нужно клеить серпянку, стеклохолст или малярную ленту, а также осуществить оштукатуривание и делать это целесообразнее до выполнения следующего этапа, поскольку благодаря предварительной обработке смесью отделочный материал станет обладать большей прочностью. Кроме этого в таком случае удастся избежать загрязнения с лицевой стороны декоративных накладок розеток и выключателей. В завершение поверхность стен следует покрыть грунтовкой, а после ее высыхания можно приступать к дальнейшим работам.
Подключение розеток и выключателей. Заключительным этапом является их установка. Для этого непосредственно перед процессом подключения розеток и выключателей нужно проделать отверстия соответствующих размеров в ранее намеченных местах, где ранее были оставлены края кабелей. Произвести их можно посредством дрели с установленной коронкой или другой подобной насадкой. В результате в местах проделанных отверстий при правильно выполненных расчетах провода должны находиться там же, где и они. Дальше в каждое из них, которое предназначено под розетки и выключатели требуется установить подрозетник. В задней стенке всех монтажных коробок нужно производить вырезание отверстий подходящего для прокладывания проводов диаметра. Дальше требуется достать наружу кабель из-за гипсокартонных листов и поместить подрозетники в предназначенные для них места. По бокам монтажных коробок присутствуют винты, которые необходимо завинчивать до тех пор, пока лапками не произойдет закрепления их корпуса в отверстиях.

После этого нужно совершить подключение розеток и выключателей, с чем также способен без особых сложностей справиться даже начинающий электрик.

Монтаж электропроводки под гипсокартонном в гофрированном шланге

Для обеспечения электропроводки дополнительной изоляцией используется специальный гофрированный шланг, через который протягивается провода или кабели.

Такой способ монтажа электропроводки обеспечивает легкую замену кабеля в случае его выхода из строя.

Материалы и инструменты, необходимые для монтажа электропроводки под гипсокартоном в гофре:

— гофрированный шланг;
— распределительные коробки;
— клипсы для крепления шланга;
— кабель;
— дюбель гвозди для монтажа клипс;
— перфоратор и сверло.

Прежде чем начинать монтаж электропроводки под гипсокартоном. необходимо оценить расположение в помещении потребителей электрической энергии. На основании этой оценки разрабатывают конфигурацию проводки.

Когда расположение потребителей электроэнергии полностью определено и размечены трассы электропроводки, кабель пропускается через гофру, диаметр которого выбирается исходя из толщины прокладываемого кабеля.

Далее гофра с кабелем прикрепляется за профильным каркасом к стене. С этой целью в стене делаются отверстия, расстояние между которым должно составлять 30-40 см. На этих местах к поверхности стены дюбель гвоздями прикрепляются клипсы. Гофрированный шланг монтируется на клипсы, при этом не допускается его провисание.

Установка распределительных коробок под гипсокартонном

Рекомендуется разводку электропроводки под гипсокартон в квартире или доме осуществлять после того, как установлены металлические профили до зашивки стен плитами гипсокартона.

В первую очередь размечаются места под монтажные коробки, в которых будут размещаться различные электроустановочные изделия – распределительные коробки. выключатели и розетки.

Если потолок будет закрываться, то разводку между монтажными коробками рекомендуется прокладывать именно по потолку.

Если разводка электропроводки осуществляется по стенам, то это делается на уровне 15-20 см от потолка. Там же устанавливаются распределительные коробки.

Распределительные коробки под гипсокартон должны быть с крышкой с соответствующей степенью защиты (ip). предназначенные для разветвления проводов электрической сети в полых стенах и стенах из гипсокартона.

В процессе монтажа пропускание кабеля в гофру начинается от распределительных коробок. Он прокладывается строго вертикально в направлении расположения всех выключателей, розеток и светильников, которые имеются в комнате.

Когда разводка электропроводки в гофрированной трубе полностью закончена, монтируются плиты гипсокартона.

Такой способ монтажа электропроводки не представляет больших трудностей, при этом он является надежным и безопасным. При этом обеспечивается быстрая замена кабеля в случае его повреждения.

Как сэкономить

Вот несколько практических рекомендаций, которые позволят вам выполнить монтаж электрической проводки, потратив минимум финансовых средств:

Избегайте приобретения дешевых материалов, включая кабель, гофру, крепежные элементы, подрозетники и коробки. Низкое качество приведет к тому, что проводка в гипсокартоне выйдет из строя уже спустя 2–3 года. В худшем случае могут сломаться электрические приборы. Замена проводки — сложный процесс, требующий демонтажа некоторых листов гипсокартона. Не торопитесь, убедитесь в качестве и надежности системы. Разделите линии питания и освещения. В случае замены кабеля проверьте исправность старой проводки. Если все хорошо, можно оставить ту схему, которая использовалась. Кроме того, некоторые части проводки можно не заменять. Сечение кабеля рассчитывается в зависимости от той нагрузки, которую он должен обеспечивать

Вместе с тем важно делать определенный запас. Вы не можете знать, что захотите использовать спустя 1–2 года

Запас в сечении позволит вам подстраховаться и избежать необходимости в замене проводки. Если не хотите сверлить отверстия для розеток, воспользуйтесь накладным оборудованием.

Установка накладной розетки на гипсокартон

Помните, что открытый способ проводки по гипсокартону нарушает все правила электрической и пожарной безопасности. Поэтому в данном случае он не используется. Не забывайте отключить автоматы, прежде чем приступать к монтажу или замене кабеля. Все электроустановочные изделия (розетки и выключатели) следует монтировать в самом конце. Данный подход позволить исключить повреждения декоративной части.

Нюансы монтажа

Создание удобной и качественной проводки в квартире или частном доме обеспечивает надежное и безопасное подключение всех электроприборов. Прежде чем решать, как крепить кабель-канал к стене, и на какие шурупы лучше сажать короба, стоит провести планирование.

К общим рекомендациям относят:

расположите выключатели со стороны ручки двери на высоте 90–160 см от пола;
от потолка нужен минимальный отступ в 15 см, а от окна — 10 см;
горизонтальные линии проводки стоит располагать на расстоянии не менее 30 см от пола.

Начинающим мастерам установки кабель-каналов для электропроводки любых видов стоит запасти материала на 10–15% больше, чем по расчетам на чертежах.

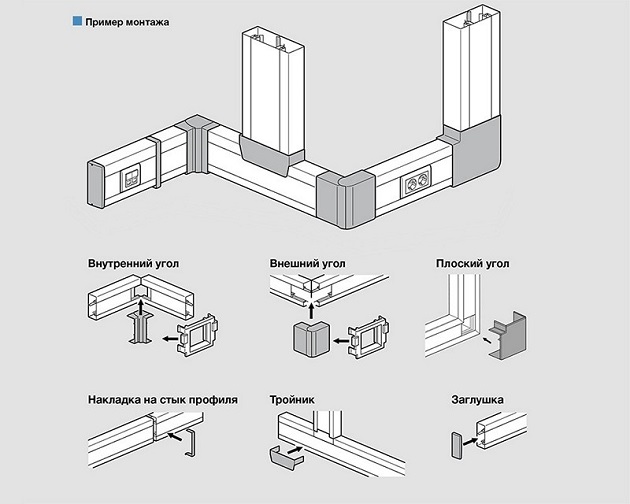

Варианты креплений к стене

Существует несколько способов крепления кабель-каналов к потолку или стене:

Приклеить конструкцию суперклеем или специальный раствор. Не самый надежный вариант, так как под воздействием влаги или других вредных факторов целостность клеевой основы может нарушиться, а кабель-канал отклеиться. А также нет возможности провести демонтаж без вреда для ремонта.
Привинтить к поверхности при помощи оцинкованных саморезов. Подходит для деревянных или гипсокартонных поверхностей.
Для бетонной или кирпичной стены применяют дюбель-гвозди.
Совместить метод проклеивания и вкручивания саморезов.

В специализированных магазинах можно найти отдельный вид кабель-каналов, в которых предусмотрена одна клейкая сторона. Для их монтажа не требуется никаких дополнительных приспособлений, только сам материал.

Как закрепить короба на клей

Если вы решили закрепить кабель-каналы без возможности последующего демонтажа, то можно использовать клей. При этом алгоритм работы будет следующим:

клей наносят зигзагом между гранями короба с шагом в 1.5 см;
обработанное основание прижимают к стене, но не фиксируют, а отводят в сторону;
когда остаток клеевой основы на стене подсохнет и превратиться в загустевшую массу, устанавливают кабель-канал на это же место;
держат, прижимая короб с усилием к стене, дожидаясь, пока высохнет клей.

Прокладку кабеля осуществляют только после полного застывания клея и надежной фиксации конструкции к стене.

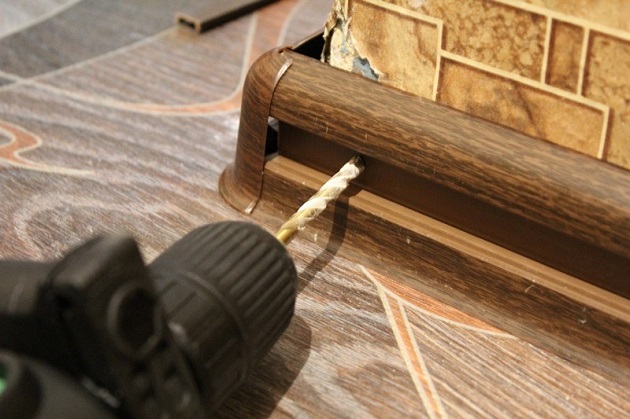

Особенности крепежа на саморезы

Для монтажа кабель-каналов на саморезы необходимо вначале сделать отверстия в профиле. Их располагают по одной линии с шагом в 50 см. Лучше использовать зигзагообразную схему.

Для работы с дюбелями потребуется подготовить отверстия в стене. Для этого желательно применить 6-миллиметровый бур, чтобы диаметр подходил под гвозди размера 6 на 40 мм. Расстояние между отверстиями должно быть не более 50 см. Если стена не ровная, лучше сократить шаг до 30 см.

Инструкция по монтажу

Итак, давайте рассмотрим весь процесс, как правильно сделать проводку за гипсокартоном своими руками, пошагово и более подробно.

Подготовка

Сначала следует заняться сборкой конструкции из профилей. Что до зашивания каркаса листами из гипсокартона, то это следует отложить под конец. Сейчас же следует определиться с тем, каким образом будет выполнен монтаж проводки: либо по потолку, либо по стенам. В этом выборе есть дополнительные факторы: так, если потолок в доме подвесной или натяжной, то лучше всего выбрать вариант проводки по потолку. В этом случае провода должны будут строго вертикально опускаться к электрическим точкам.

В случае же если из гипсокартона выполнены лишь стены, а вот сам потолок из бетона или дерева, протяжка проводов производится вдоль стен под самым потолком (на расстоянии 10 см.). Нужно учитывать эти моменты при разработке схемы электрических точек в помещении, таких как розетки, выключатели и распределительные коробки.

Когда схема будет выполнена можно будет приступить к ее перемещению на сами стены, а также начать расчет материалов и монтаж.

Ставим распределительную коробку

Сообразуясь с составленной схемой производим установку распределительных коробок в каждом помещении. Для этого нужно просто прикрепить коробку либо к стене, либо к потолку саморезами.

3. Укладываем электропроводку

Таким образом мы подготовили помещение. Помимо этого, должны быть подготовлены также все материалы и инструменты, и уже тогда нужно будет начать монтировать электропроводку. Первым шагом закрепляем клипсы в до того размеченных местах стены, на расстоянии 30-40 сантиметров друг от друга. Также могут применяться пластиковые хомуты, тогда монтаж пойдет более быстрыми темпами, но можно повредить гофру об острые концы металлического профиля.

Перед протягиванием гофрированной трубы через каркас из профилей нужно будет просверлить отверстия нужного диаметра. Также в продаже имеются профили, уже имеющие такие отверстия.

Таким образом нужно будет провести кабель от распределительной коробки к электрическим точкам, то есть местам, где вы намерены сделать розетки и выключатели. Дело это простое, нужно отметить где будет расположен конец выведенного провода, после чего зашить стену при помощи гипсокартона.

Подключаем розетки и выключатели

Когда все готово остается лишь подключить электрические точки. Для этого нужно будет дрелью сделать отверстия в отмеченных местах и смонтировать подрозетники в гипсокартон. Сделать это также несложно.

Вырезаем в днище отверстия, через которые будет заходить проводка, вытягиваем провод и вставляем подрозетник в штробу. Затем затягиваем винты пока подрозетник не будет надежно закреплен в штробе. После этого можно смело подключать все к сети и проверять результаты работы.

Также следует отметить еще один важный нюанс – если производится не перемонтаж, а первый монтаж проводки, то следует правильно вписать ее в процесс монтажа самих стен. Опишем правильную последовательность работ:

сборка каркаса;
полная обшивка одной стороны перегородки;
прокладка электрических кабелей в гофрированной трубе по сделанному в этой статье описанию;
пустоты перегородки заполняются материалом для звукоизоляции;
производится обшивка второй стороны перегородки и прижатие кабелей к пришитым листам так, чтобы саморезы их не повредили.

При такой последовательности выполнения работ саморезы не упрутся в гофротрубу и не повредят кабели.

Как протянуть проводку под гипсокартоном, если он уже нашит?

Иногда случается так, что в помещении со стенами из гипсокартона нужно добавить ещё одну розетку, и тогда встаёт вопрос, как протянуть проводку за гипсокартоном, если он уже установлен. Конечно же, если бы речь шла о том, чтобы протянуть линию за гипсокартоном, можно было бы сказать, что это невозможно. Однако случаи, когда нужна локальная доработка линии, можно решить без особенных проблем.

Не спешите производить демонтаж листов гипсокартона! Мы предлагаем вам альтернативу:

Запаситесь прочной нитью с тяжёлой гайкой на конце;
Проделайте штробу в указанном месте на гипсокартоне. Здесь будет установлена новая розетка или выключатель;
Если линия проходит по потолку, то с того места, где она идёт, от потолка опустите нитку с гайкой перпендикулярно полу в том месте, где нужно установить новую коробку. Следите за тем, чтобы гайка опустилась на уровень проделанного отверстия;
Прикрепите к верхнему концу нитки кабель с помощью подручных материалов;
Потяните за нитку до тех пор, пока через отверстие будущей розетки не выйдет электрический кабель.

Если же линия проходит в другом месте, продумайте траекторию присоединения её к новой розетке. Чем дальше от кабеля находится новое место для розетки, тем больше отверстий вам придётся просверлить. Расстояние между отверстиями для протягивания кабеля должно быть удобным для того, чтобы захватывать кабель специально подготовленным крючком или другим способом. Вести горизонтальную линию сложнее, потому лучше всего использовать для соединения с кабелем место, находящееся строго вертикально над новой розеткой. Для протягивания проводки горизонтально могут понадобиться отверстия большего диаметра.

Прокладка дополнительной проводки под уже готовую отделку ГКЛ

Как протянуть провод, и установить подрозетник под смонтированный гипсокартон? Все зависит от того, что находится между стеной и листами.

Если гипсокартон приклеен на стену — придется прорезать чистовую поверхность и делать неглубокие штробы. В этом случае надо будет восстанавливать лицевой слой (красить или клеить полосу обоев).
При монтаже на профиль — задача упрощается. Разумеется, необходимо знать схему размещения металлических направляющих. Чтобы не портить верхнюю часть стены, силовой кабель можно завести снизу, из-под плинтуса. Сначала сверлится отверстие для подрозетника. Затем по отвесу определяется место ввода кабеля (плинтус в этом месте временно демонтируется). В подготовленную дырку опускается веревка с отвесом, которая вытягивается из нижнего отверстия для ввода кабеля. Провод крепится на веревке, и вытягивается наверх.

Далее — обычная схема: установка коробочки любым способом. Вводной кабель протягивается под плинтусом до распределительного щитка.

Если между гипсокартоном и стеной находится мягкий утеплитель — вместо веревки можно воспользоваться стальной проволокой (которая остается после монтажа гофры). С жесткими плитами изоляции такой метод не работает.

Учитывая неконтролируемое положение кабеля под ГКЛ, рекомендуется использовать гофру. В крайнем случае, провод с трехслойной изоляцией.

После прокладки дополнительной проводки, обязательно внесите изменение в действующую схему энергоснабжения. Иначе при проведении ремонта вы повредите новый кабель.

Ошибки и правила монтажа кабеля

Самыми распространенными ошибками, допускаемыми электромонтажниками при прокладке кабельных сетей, протянутых внутрь гофры, являются:

Создание острых углов.

Нужно прокладывать трассы таким образом, чтобы угловые переходы были гибкими. Нельзя допускать острых углов на поворотах.

Для увеличения длины не используются специальные комплектующие.

Когда нужно сделать более длинным целостный отрезок проводки, нужно пользоваться тройниками, транзитными коробками, муфтами.

Гофра соединена с помощью изоленты.

По ПУЭ недопустимо соединять между собой 2 гофрированные трубы с помощью изолирующей ленты. Для этого существуют соединительные комплектующие. Это касается поворотов, углов, середины длинного участка.

Проложена одна гофра, в которую протянуто несколько линий из силовых кабелей.

Это очень серьезная ошибка электромонтажников. Согласно ПУЭ, правильно, когда каждая кабельная силовая линия протягивается в отдельную гофрированную трубу. Сразу несколько проводников прокладывать в гофре недопустимо.

Вывод проводкиИсточник arte.net.ua

Установка открытой проводки

Провести самостоятельно открытую сеть с помощью гофрированной трубы немного сложнее, чем проведение кабеля с использованием других материалов.

В отличии от предыдущих вариантов открытого монтажа проводки, с использованием гофры есть свои особенности.

Протянуть кабель через гофрированную трубу следует в самом начале, а не в конце, после полной фиксации «конструкции», как в случае с предыдущими вариантами открытой установки.

Так как гофра не устойчивая к низким температурам и может прийти в негодность из –за своей ломкости, рекомендуем проводить открытый монтаж лишь при плюсовой температуре воздуха.

Для крепления можно использовать клипсы, предназначенные специально для гофрированных труб, или крепежи из металла, однако будьте внимательны, чтобы не повредить жилы кабеля.

Не забудьте, после любых электромонтажных робот, обязательно, проверить готовую линии на целостность, чтобы избежать дальнейших возможных замыканий и убедиться в ее работоспособности.

Проводка в помещениях с повышенной влажностью

Вода — один из лучших проводников электрического тока, поэтому при монтаже проводки в ванной, туалете, бане следует соблюдать определенные рекомендации:

Выключатель и распределительный щиток нужно размещать вне помещения с повышенным уровнем влажности. Розетки должны быть расположены от водопровода на расстоянии не менее 65 см. Любые электрические приборы, которые используются в помещении, должны быть заземлены. Электрическая линия для данного помещения должна быть защищена отдельным предохранителем

Важно соединить все шины заземления, чтобы выровнять электрический потенциал

В помещении с повышенной влажностью нужно предусмотреть заземление приборов

Какой выбрать кабель для скрытой электропроводки под ГКЛ

Лучший вариант – использовать кабель типа ВВГнг (негорючий), и затянуть его в гофротрубу ПВХ. Ещё лучше – использовать кабель ВВГнг-LS. Его можно прокладывать без гофры, так как у него двойная общая изоляция. Этот кабель имеет круглую форму, поэтому меньше цепляется при протяжке и его удобнее укладывать.

Однако, про больших объемах становится ощутимой разница в цене. Поэтому я в основном использую для электромонтажа кабель ВВГнг, он подходит в большинстве случаев, его можно назвать универсальным для электропроводки в доме.

В данной статье электрокабель проложен без гофры по нескольким причинам.

Расстояние для прокладки кабеля в некоторых случаях менее 16 мм (диаметр гофры), и гофротруба элементарно не пролезет.
Проложенный кабель жестко закреплен с двух концов, что исключает его натяжку и возможное повреждение изоляции.
Кабель прокладывается очень аккуратно, чтобы исключить механическое повреждение изоляции.

Это интересно: Жидкие обои: преимущества и недостатки
