Как правильно скрутить провода между собой?

Распространенные методы переноса розеток

Для выбора нужного способа как правильно перенести розетку, надо обладать хотя бы начальными знаниями по электротехнике – не всегда метод которым пользовались в одной комнате, может хорошо себя показать в другой. Упирается все в мощность приборов, которые будут включаться в новую точку.

Укорачивание провода

Самый простой способ – к примеру, с потолка в стене спускается провод, розетка при этом расположена в 20 см от пола, а место нового расположения будет в 50 см.

Порядок действий следующий:

  1. Демонтаж розетки и подрозетника.
  2. Извлечение провода из штробы до нужной высоты.
  3. Высверливание отверстия под новый подрозетник.
  4. Заведение проводов в подрозетник и его монтаж.
  5. Заделывание старого отверстия под розетку и штроб.
  6. Установка розетки.

Смещение розетки – удлинение провода

Если в комнате намечается перестановка и на новом месте для телевизора или утюга нет розетки, то провод от старой можно просто нарастить. Если провод находится в стене, то придется делать штробу от старой розетки до новой.

Все делается в таком порядке:

  1. Снимаются старые розетка и подрозетник.
  2. Высверливается отверстие под новый подрозетник и к нему прорезается штроба.
  3. На месте новой розетки устанавливается подрозетник, а на старой – коробка для скруток.
  4. Наращивается провод и прокладывается к новой розетке.
  5. Заделываются штробы и устанавливается розетка.

В некоторых случаях отверстие под старую розетку полностью замазывают цементом или гипсом. Так делать не рекомендуется, потому что чаще всего в электрический цепи портятся именно места соединений проводов. Лучше сделать дополнительную коробку и в случае необходимости открыть ее, чем разбивать стену.

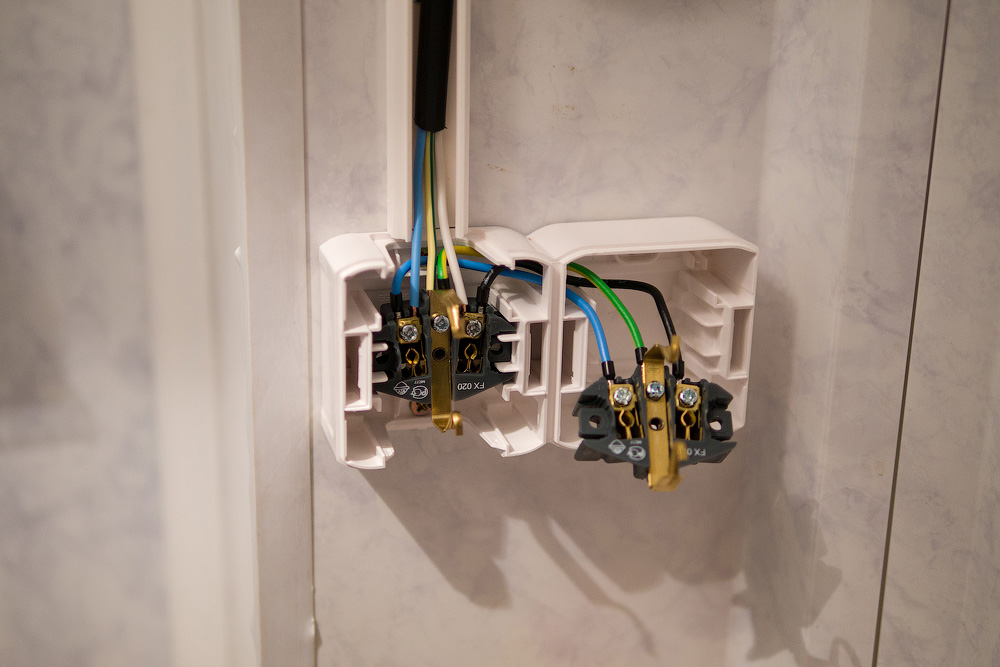

Соединение шлейфом

Если была сделана перестановка, то это не значит, что через некоторое время не будет сделана еще одна, а потом третья и так далее… Если для переноса старой розетки своими руками предполагался предыдущий способ, то должна возникнуть логичная мысль – оставить розетку на месте, а в новом месте установить еще одну.

Такой способ увеличения количества розеток используется достаточно часто, а новые точки делаются открытой и закрытой проводкой. При этом необходимо помнить, что подключать к ним мощные устройства не рекомендуется – чем больше скруток от счетчика до устройства, тем выше вероятность порчи одной из них.

Нюансов тут немного:

  • Чаще всего провода зажимаются через клеммы розетки. Можно скрутить их и отдельно, но это просто лишняя трата места и времени.
  • Провод для новой розетки надо подбирать такого же сечения, как и для старой.
  • Провода всегда прокладываются под прямым углом. Пробивать диагональную штробу запрещено правилами ПУЭ. Кроме того, если в будущем понадобится просверлить в стене отверстие, то гораздо проще представить себе где может проходить провод.

Прокладка новой линии

Выполняется двумя способами – розетка прокладывается от распределительной коробки, что уже находится в комнате, или делается совершенно новая линия прямо от счетчика. Первый способ используют когда надо обновить провод – к примеру, если старый подвергался неоднократному перегреву, о чем свидетельствует затвердевшая и крошащаяся изоляция. Новая линия прокладывается под мощное устройство – когда выполняется перенос розетки для электроплиты, бойлера или кондиционера.

Делается все за несколько шагов:

  1. Делаются недостающие штробы от распределительной коробки или щитка электросчетчика до новой розетки. Если есть возможность, то можно использовать старые борозды, но из них придется выбивать замазку.
  2. В щиток устанавливается автоматический выключатель, на случай короткого замыкания.
  3. Провод укладывается в штробу и закрепляется – замазывается гипсом или цементом.
  4. Устанавливается подрозетник и подключается розетка. Если подключается мощное устройство, то провода рекомендуется залудить.

Старую розетку можно оставить на своем месте, либо отключить и обрезать провода от распределительной коробки, демонтировать подрозетники и замазать все гипсом. Особой разницы между переносом мощных розеток на кухне, к которым может быть подключена трехфазная линия и обычных бытовых на 220 вольт нет. Все операции выполняются точно так же, только приходится подключать большее количество жил.

Установка и подключение тройной розетки в новом месте

Теперь нам нужно определиться с местом, где будет располагаться новая розетка. Нужно хорошо подумать перед тем, как начинать сверлить отверстия. И так, определяемся с местом розетки, и приступаем к проделыванию круглых отверстий специальной фрезой и перфоратором. Так, как в этой комнате нет электричества, необходимо воспользоваться удлинителем, чтобы подключить перфоратор к сети 220 Вольт. Сейчас мы полностью разберем вопрос, как перенести розетку.

ШАГ 1: сверлим отверстие под монтажную коробку. С местом уже определились, теперь нужно переходить к самому главному и ответственному этапу – сверление отверстий под монтажную коробку. В нашем случае, монтажная коробка состоит из трех секций, поэтому нужно просверлить три круглых отверстия в ряд, чтобы установить монтажную коробку. Мощный перфоратор и кольцевой резец (коронка) нам очень сильно в этом помогут. Просверлить все три отверстия нужно строго в одной линий, чтобы тройная розетка без труда поместилась.

ШАГ 2: монтажная коробка. Для того, чтобы перенести розетки, необходимо установить новую монтажную коробку. После того, как все три отверстия просверлены, переходим к установке коробки. Вставляем ее на свое место, и фиксируем ее дюбелями. Возможно она и так плотно зайдет в свое посадочное место, но для более уверенной фиксации используем дюбеля.

ШАГ 3: штробление под проводку. Теперь необходимо проштробить стену для укладывания нового кабеля для розетки. Была куплена специальная штробильная лопатка на перфоратор. С ее помощью мы аккуратно и быстро проделаем необходимую канавку для кабеля. От новой розетки проделываем углубление к месту, где новый кабель будет соединяться со старыми проводами.

ШАГ 4: подключение кабеля. Для того, чтобы правильно перенести розетку, необходимо использовать новый кабель. Укладываем кабель в канавку и начинаем подключать. Возле старой розетки была распределительная коробка. Именно там мы и будем подключать новый кабель. Берем трехпроводной кабель необходимой длины (берем с запасом 15-20 см), подключаем фазу, ноль и землю. Их легко можно найти специальной отверткой с индикатором. Она и покажет вам, что и где находится. Можно соединить все скрутками, но для большей надежности и защищенности мы использовали специальные соединительные муфты.

Теперь переходим к подключению к самой розетке. Здесь все намного проще. В нашей розетке находятся специальные токопроводящие пластины, которые равномерно распределяют напряжение по всем трем выходам. Подключаем ноль, фазу и землю к соответствующим контактам, зажимаем их винтиком, и все, на этом подключение завершено. Работать будет в любом случае.

Подключение розетки
Подключение розетки

ШАГ 5: шпатлевка. Теперь необходимо зашпатлевать все, что мы натворили. Зашпатлевываем старую розетку, проштробленную канавку под кабель, и вокруг монтажную коробку. Распределительную коробку не трогаем! Также необходимо выровнять поверхность стены, где находится монтажная коробка розетки. Ждем полного высыхания и переходим дальше.

Шпатлюем монтажную коробку
Шпатлюем монтажную коробку
Шпатлюем проштробленную канавку
Шпатлюем монтажную коробку
Шпатлюем старую розетку
Шпатлюем старую розетку

ШАГ 6: установка основания розетки. Перенести розетку своими руками – легко, если вы этого захотите. На данном этапе пошаговой инструкции нам необходимо установить основание тройной розетки в монтажную коробку. Если вы все сделали правильно, то вам нужно будет всего лишь вставить основание, и зафиксировать все при помощи нескольких винтиков на корпусе. Если это не получается, тогда нужно смотреть, что мешает, и устранять проблему на месте.

ШАГ 7: рамка. Пришло время наводить красоту и доделывать финальные штрихи. Рамка без труда устанавливается на свое место и фиксируется небольшими винтиками к основанию розетки.

На этом наша пошаговая инструкция, как правильно перенести розетку, завершена. Для специалиста это не займет много времени. Как правило, уходит 30 – 40 минут от начала и до конца процесса. У новичка такая работа может занять до двух часов. Не бойтесь делать что-то своими руками. Мы стремимся к тому, чтобы научить вас делать все простые (и не очень) работы по дому своими руками. Оставайтесь с нами на связи, впереди много полезной информации.

Subscribe to updates Unsubscribe from updates

Метод наружной установки

Чтобы снизить расходы и труд на монтирование, можно выбрать розетку накладного типа и ведение внешнего кабеля. Кабель защищается ПВХ-каналом, который может иметь различных типы и конфигурации. Кабельный канал должен быть покрыт прочной изоляцией (которая подвергается заземлению) во избежание поражения электрическим током. Наружная установка хороша для каждой системы подключения, но имеет минусы в смысле эстетики. Поэтому чаще используется в промышленных объектах или в качестве временного варианта.

Рассмотрев, как перенести розетку, уместно сделать вывод о том, что процедура эта несложная, однако при этом необходимо осознавать степень ответственности. Ведь речь идет об электричестве! Любая ошибка или мелкая погрешность может привести к короткому замыканию и возгоранию. Какими бы надежными ни были схемы подсоединения, как бы тщательно ни соблюдались меры безопасности, стопроцентной гарантии не существует. Поэтому первый перенос розетки в квартире лучше всего делать под присмотром опытного мастера.

Теги:

электрика

Оцените материал:

Использование скотчлоков

Их можно использовать для соединения цепей в розетке, но более эффективно они справляются с соединением информационных проводов. Скотчлок представляет собой зажимный клеммник. При этом жила фиксируется путем сжатия в контакте ножевого типа.

Вся конструкция клеммника находится в корпусе из диэлектрического материала (полипропилена или огнейстойкого нейлона). Что позволяет заизолировать соединение. Внутри корпуса расположен специальный U-образный контакт, который способен прорезать изоляцию провода, чем и обеспечивает соединение кабеля.

Среди преимуществ такого соединения можно назвать:

  • защиту от влаги;
  • длительную эксплуатацию такого провода;
  • высокую надежность соединения.

Технология создания шлейфа

Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.

Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую

Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.

Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.

Выбор необходимых материалов

При использовании этого способа затраты материалов сводятся к минимуму.

Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:

  • провод соответствующего сечения;
  • пластиковый подрозетник;
  • перфоратор с коронкой D70 мм;
  • индикаторную отвертку;
  • плоскогубцы;
  • молоток;
  • плоскую отвертку;
  • инструмент для снятия оплетки.

Сам провод вовсе не обязательно укладывать в штробе, а можно проложить открытым способом, используя для этого кабельный канал.

Чтобы осуществить перенос точки подключения на новое место и избежать при этом процедуры штробления стен, рекомендуется использовать накладную модель кабель-канала

Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а для гипсокартонных оснований – модели, оборудованные распорными лапками.

Изготовление ниши и монтаж подрозетника

Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.

За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.

Глубину ниши делают такой, чтобы пластмассовый корпус «стакана» был полностью в нее утоплен, и при этом оставался запас в 3-4 мм

В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.

В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок

Подключение новой точки

Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.

Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко снимает изоляцию без повреждения жилы.

Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.

Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника

Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства. Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку

Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.

Технические вопросы переноса

Для начала необходимо приготовить материалы и инструменты, рассчитать длину провода, а также отключить счетчики. Обязательно надо проверить отсутствие тока с помощью индикаторной отвертки.

  • Все провода должны располагаться вертикально или горизонтально. Нельзя их прокладывать по диагонали через стенку.
  • Наиболее подходящее сечение кабеля – 1,5 мм2.
  • Высота выключателя должна быть не менее 60 см от пола. Часто устанавливают по евростандартам – 90 см.

Использование шлейфа

Соединение выключателей шлейфом

Этот способ имеет как преимущества, так и недостатки. Основной плюс – сделать это легко и просто. Достаточно проложить кабель от старого выключателя к новому. Их получится два. Обычно шлейф используют для перемещения розеток.

Недостатки – это ненадежно и некрасиво. Когда в квартире или доме хороший ремонт, два выключателя портят весь внешний вид помещения.

Удлинение провода

Перенос выключателя с помощью удлинения провода

Способ считается более надежным. Он заключается в присоединении куска нового кабеля к старому. Однако тут потребуется проделывание небольшой штробы. На месте старого выключателя нужно установить распределительную коробку, в которой будут размещены удлиненные провода. Эту коробку лучше спрятать в стену, чтобы она не портила внешний вид.

Для удлинения надо вынуть кнопку и корпус старого выключателя, а к новому перфоратором проделать штробу. Затем можно соединить провода, спрятать их в распределительную коробку и приступить к монтажу нового выключателя.

Вывод новой линии

Провода спрятаны под кабель-канал

Это надежный, но не самый быстрый способ переноса. При выключенном электичестве делается штроба. Она должна располагаться от распределительной коробки по направлению к новому выключателю. В штробе размещают провода. Все отверстия замазывают алебастром. Когда все провода будут подключены, останется только включить электрический ток.

Подсоединение без штробления

Перенос выключателя без штробления выполняется с помощью специальных конструкций. В магазинах можно приобрести кабель-канал. Выглядит, как длинная узкая пластиковая коробка. В него помещаются все провода, а само устройство крепится к стене. Кабель-канал можно встроить и в плинтус.

Что делать со старым отверстием

Заделывание отверстия старого выключателя в гипсокартоне

После того как старый выключатель демонтирован, отверстие от него нужно убрать. Для этого используется алебастр, гипс, шпаклевка. Выбранный раствор надо развести согласно инструкции и с помощью шпателя замазать отверстие.

После высыхания туда можно наклеить обои или повесить картину.

Как опустить выключатель ниже по стене

Существует несколько способов опустить выключатель ниже по стене. Делать это можно любым из вышеописанных способов: с использованием шлейфа, удлинением провода. Также разрешено пользоваться методом переноса с помощью кабель-канала.

Как подключить новую точку от щитка

Для осуществления этой операции сверлится ниша для подрозетника и выбирается штроба для прокладки проводника. Предоставляется возможность ведения линии непосредственно от щита распределения.

Далее действуют следующим образом:

  • обесточивается сеть;
  • предыдущее устройство удаляется, включая с провода;
  • с кабельных проводников счищается изоляция;
  • в нишу вкладываются провода из меди и соединяются;
  • устанавливается подрозетник;
  • устройство подсоединяется к проводникам и фиксируется в коробке;
  • ниша закрывается, производится отделка поверхности.

Преимущества: сечение проводов можно выбирать самостоятельно, поэтому возможно подключение приборов большой мощности. Такой узел очень надежен.

Минус: существенные затраты на монтаж.

Прокладывая новый провод, необходимо оставлять на обоих его концах какой-то запас. Это обеспечит качество соединения. Подсоединение идет с использованием клемм с винтами или пружинами. ”Фаза” закрепляется на левый зажим, а “ноль” — на правый. “заземление” присоединяется к клемме с “усами”, находящейся поверх корпуса.

Инструменты для работы

Перед началом работ необходимо приготовить весь необходимый инструмент:

  1. Подготовка канавки для электропроводки – штроборез или перфоратор, стамеска, долото, молоток.
  2. Изготовление гнезда – перфоратор с коронкой по бетону нужного диаметра.
  3. Ремонт, демонтаж и монтаж – крестообразная отвертка, отвертка «минус» с узким и широким жалом, плоскогубцы.
  4. Прокладка и присоединение проводов – кусачки, нож монтажный.
  5. Контроль и измерения – тестер или индикаторная отвертка, рулетка, линейка.
  6. Заделка и финишные работы – шпатель для оштукатуривания и шпатлевки, наждачная бумага или шлифовальная машина.

Не следует забывать, что работы проводятся при отключенном электричестве, а значит, может пригодиться фонарик. Для работ на высоте потребуется лестница-стремянка.

Если розетки не работают?

Электрика, как известно, это наука о контактах. Если одна из розеток не работает — вероятно, где-то ослаблено или вовсе отсутствует соединение.

Первое, с чего следует начать — убедиться в том, что включен вводной и групповой (если есть) автомат на щитке. Затем необходимо проверить индикатором наличие фазы, далее нуля. Понятно, что без простейшего инструмента электромонтажника здесь не обойтись.

  • Проверив и убедившись, что проблемы на этом этапе нет, необходимо «прозвонить» конкретный провод от щитка до распределительной коробки. Аналогичная процедура делается с коробки до «подрозетника».
  • Если и здесь все в порядке — значит единственное, что остается — слабый контакт в самой розетке. Необходимо подтянуть соответствующие зажимы или постараться посильнее задвинуть жилу в самозажимную клемму.

Если розетка перестала работать, необходимо разобраться с предысторией — какие потребители были включены, сработал ли автомат, как давно появилась эта ситуация и т.д.

Намного сложнее может оказаться ремонт розетки в старом доме, хрущевке. Дело в том, что ранее разводка проводов проектировалась по советским ГОСТам. Схемы стандартные, однако, за столь длительное время от начала постройки электромонтажные работы по подключению или устранению каких-либо неисправностей могли проводиться разными специалистами, в том числе и с ЖЭКа, поэтому разобраться в многочисленных скрутках иногда бывает очень сложно.

Кроме этого, проблем добавляют и алюминиевые провода, которые повально использовались в то время. Иногда проще бывает «кинуть» провод «поверх», чем искать его в монтажных коробках. В идеале, лучше всего полностью заменить проводку.

Надеемся, после прочтения этого материала вы поняли, каким образом производится проектирование розеток на кухне, на что необходимо обращать внимание, какие возможны нюансы с размещением электрических «точек». В ряде случаев приходится переносить розетку на другое место, подключать приборы, которые ранее «не участвовали» в проекте

Решить все возникшие вопросы в целом не составляет труда, ровно, как и установить электрическую фурнитуру после окончания всех строительных, электромонтажных и отделочных работ.

  • Минимальная сумма заказа от 1300 руб.
  • Вызов мастера для выполнения работ бесплатно
  • Вызов мастера для консультации 500 руб.
  • Выезд мастера в МО 500 руб. до 10 км

Перенос розеток

входит в число самых популярных заявок, которые приходится выполнять мастерам . Ремонт помещений (квартиры, загородного дома, офиса), перепланировка, покупка новой мебели, бытовых приборов, офисного оборудования — именно в этих случаях клиентам требуется замена старых розеток, а также перенесение электроточек на новое место. Профессиональные услуги в том случае быстро и недорого вам окажут электрики .

Способы соединения проводов

Качественно соединенная проводка отвечает двум условиям – место соединения беспрепятственное пропускает электрический ток и с течением времени контакт не ослабляется. Так как жилы провода в сечении круглые, это значит, что соприкосновение между ними происходит на маленькой площади. Чтобы обеспечить хорошую проводимость, надо чтобы провода прижимались друг к другу на достаточной длине. Если жилы зажимаются в прямоугольных креплениях, то для увеличения площади соприкосновения их надо немного сплющить плоскогубцами.

  • К примеру, если при скрутке соединяются жилы сечением 2,5 мм², то и площадь соприкосновения должна быть не меньше, чтобы не образовалось «узкое место». Чтобы «на глаз» получить требуемую площадь, зачищают провод на длину в 10 раз превышающую диаметр сечения – в данном случае, это 25 мм.
  • Уменьшить длину зачищаемого конца провода можно применяя обжиманием жил с помощью специальных наконечников. Это деформирует провода, увеличивая площадь соприкосновения и накрепко сжимает их между собой. Единственный недостаток способа – если понадобится добавлять к скрутке еще провода, то обжимку придется откусывать и жилы станут короче.
  • Болтовое соединение – для него берутся специальные муфты или обыкновенный болт с шайбами, между которыми зажимаются жилы проводов. Этот способ единственный подходит для соединения проводов из разных металлов – меди и алюминия (одна из шайб обязательно должна быть между медью и алюминием). У них разная химическая активность и если их соединять напрямую, то через некоторое время контакт окислится.
  • Пайка – считается одним из самых надежных способов, но на практике применяется редко. Чаще используется лужение многожильных проводов, чтобы они не распушивались и не окислялись в контактах мощных устройств.
  • Сварка – в отличие от пайки, где обрабатывается вся открытая поверхность жил, свариваются только кончики проводов. Надежный способ соединения, но недостаток такой же как и у обжимки – если переделывать схему, то место сварки надо откусывать.

Последние два способа не всегда подходят для алюминиевых проводов – это очень активный металл и при контакте с воздухом на его поверхности мгновенно образуется оксидная пленка. Чтобы спаять или сварить алюминий нужно специальное оборудование.

Безопасность при транспортировке розетки

Работа по передаче трюмов не представляет особых организационных или технических трудностей.

Но когда речь идет об элементах электропроводки, важно обеспечить высочайший уровень безопасности. При выборе новой модели передаваемых розеток руководствуются целью, для которой предназначен продукт, а также типом вилки, которая будет использоваться

При выборе новой модели передаваемых розеток руководствуются целью, для которой предназначен продукт, а также типом вилки, которая будет использоваться

При подключении в одиночку важно соблюдать четыре основных правила:

  1. допускается подключение электрической розетки в квартире с помощью шнура питания ВВГнг сечением не менее 1,5 мм2.
  2. Согласно НБП и ГОСТу прокладка кабеля допускается только в вертикальном и горизонтальном направлении. Горизонтально проложенные дорожки размещают на расстоянии 200 мм от уровня потолка и 100 мм от балок и карнизов, а вертикальные – на расстоянии 100 мм от дверных и оконных проемов, а также от углов помещений.
  3. Устройства располагаются на высоте от уровня пола в пределах 50-80 см. Не допускается размещение их менее чем в полуметре от радиаторов отопления, стальных труб и газовых плит.
  4. Все соединения и ответвления электрического кабеля должны выполняться через коробки, подготовленные для этих целей, или в случае электрических устройств, которые включают розетки.

Перед тем, как перенести розетку в другое место, необходимо определиться, где оборудована распределительная коробка, от которой питается «старая точка». Принципиальное значение имеет металл, из которого сделаны жилы старых электрических кабелей.

Соблюдение этого условия позволит обезопасить как при установке «точки», так и в дальнейшем при необходимости забить один и тот же гвоздь, чтобы случайно не попасть в проводку

Для упрощения монтажа опытные мастера рекомендуют перед началом работ составить предварительную схему. Это позволит определить наиболее рациональный вариант размещения точки подключения. По схеме легко будет определить участок, в пределах которого не проложена скрытая проводка.

Зная планировку и основные рабочие параметры внутриквартирной электропроводки, монтажные работы можно провести с минимальными финансовыми и трудовыми затратами.

Галерея изображенийФото из Если после переноса розетки на новое место розетка, где она ранее находилась, окажется за мебелью, то в ее пазах целесообразно расположить распределительную коробку) в месте переноса розетки и Установка нового Далее осталось только подключить розетку к выводу кабеля на новое место. Этот вариант намного быстрее, чем прокладка кабеля от экрана Использование розетки старой розетки Устройство распределительной коробки Прокладка кабеля в пазах коробки Установка розетки в нужном месте

Соединение проводов разного сечения сваркой или спайкой

Самый простой, но достаточно надежный способ соединения кабелей, которые имеют разную толщину. В данном случае три провода между собой можно соединить методом жесткой скрутки с последующей фиксацией. Но здесь следует помнить о том, что надежное соединение возможно только между проводами примерно одинакового сечения. Скрутка проводов, чьи диаметры отличаются существенно, не может быть надежной.

Скручивать три провода разного сечения между собой нужно аккуратно. Каждая медная жила должна плотно обвивать соседнюю. Зазоры между ними должны быть минимальными. В противном случае это скажется на безопасности последующей эксплуатации.

Перед тем, как приступить непосредственно к скрутке трех проводов, разложите их перед собой и отсортируйте по толщине. Нельзя накручивать тонкий провод на толстый – это скажется на качестве контакта. Подобное соединение не прослужит долго.

Возможные варианты переноса розетки

Перед тем как перенести розетку, следует выяснить, где находится распределительная коробка, от которой подается питание, из какого материала изготовлен провод старой электрической проводки, а также определить новое место установки розетки. Эти параметры помогут выполнить монтажные работы с минимальными трудовыми и финансовыми затратами.

Прокладка новой линии

Оптимальным вариантом переноса розетки своими руками является прокладка провода к новому месту ее установки от распределительной коробки. К сожалению, такой способ в большинстве случаев требует проведения масштабных ремонтных работ, связанных со штроблением стен и укладкой новых проводов.

Для повышения качества соединения проводов в распределительной коробке они могут быть опрессованы металлическими гильзами или припаяны. Такое соединение является наиболее надежным и долговечным, однако оно не всегда может быть выполнено из-за недостаточной длины проводников.

Нарастить провода, соединенные с помощью опрессовки, без нарушения их целостности не представляется возможным, поэтому розеточный провод откусывается.

Если старая проводка была проложена в неглубоких штробах, то существует возможность извлечения кабеля из стены без особенных усилий. Таким образом можно получить почти готовую штробу для укладки нового провода.

В панельных домах проводка часто проложена таким образом, что извлечь кабель из бетонной плиты не представляется возможным, в этом случае лучше оставить его на месте, а для питания новой розетки проложить штробу от распределительной коробки. Для закрепления кабеля в подготовленном углублении используется алебастр или пластиковые хомуты. При его прокладке следует внимательно следить за тем, чтобы с обоих концов соединения оставался небольшой запас, позволяющий выполнить качественные электрические соединения.

Наращивание провода

Для повышения эффективности и упрощения работ по переносу розетки часто используется способ, при котором в качестве дополнительной распределительной коробки используется подрозетник старой розетки. В этом случае достаточно нарастить уже проложенный провод до необходимой длины.

В большинстве домов старой постройки до сих пор используется алюминиевая проводка. Что касается современных требований к ее монтажу, то для подключения электроприборов необходимо применять медные проводники. Полная замена проводки является достаточно сложной задачей, для решения которой может понадобиться значительные материальные затраты. Кроме того, выполнение подобных работ может быть проведено только во время капитального ремонта.

Нарастить электрический провод можно, используя один из следующих способов:

  • Скрутку.
  • Сварку или припой.
  • Клеммники.
  • Пружинные клеммы.
  • Болтовое соединение.

Для соединения проводников, изготовленных из одного материала, используется скрутка с опрессовкой или припоем. Чтобы нарастить алюминиевый провод медным используются клеммники или пружинные зажимы. В домашних условиях можно применить болтовое соединение со стальной шайбой.

Часто возникают ситуации, когда нарастить провод при помощи скрутки не представляется возможным из-за его недостаточной длины. В этом случае соединительные зажимы остаются единственным приемлемым вариантом.

При переносе розетки на небольшое расстояние старый подрозетник может быть использован в качестве распределительной коробки, в которой можно нарастить провода до необходимой длины. Поскольку в будущем доступ к этому соединению будет закрыт, то качество его выполнения должно быть максимальным. Кроме того, крайне нежелательным является плотный контакт мест соединения проводов с материалом шпаклевки или другой строительной смеси.

Совет! Для того чтобы обезопасить себя от возникновения неисправностей, можно использовать накладку из гипсокартона, которая вырезается под размер подрозетника и крепится на нем с помощью жидких гвоздей. Сверху на гипсокартон наносится слой шпаклевки.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
