Как удлинить провод в розетке из стены: способы и советы

Еще важно знать особенности монтажа проводов для вилки RJ 45 на 4 жилы

По сути дела, нужно лишь специальное приспособление для обжима кабелей RJ-45 – кримпер.

Стоит он недорого (в пределах 638 – 689 рублей), и чтобы постоянно не вызывать мастера, целесообразно приобрести, хотя кримпер и не относится к классу бытового инструмента. В любом доме есть много мест соединений линий (телефонных, компьютерных), которые организованы с помощью RJ-45, и данное приспособление обязательно понадобится еще, и не раз.

Остро заточенный режущий инструмент. Как правило, при подготовке кабеля к обжиму используется скальпель. Им работать гораздо удобнее, чем ножом. Да и разделка проводника получается более аккуратной.

Перед тем, как приступать к процессу обжима, следует убедиться, подходит ли RJ-45 к имеющемуся типу кабеля. Хотя об этом стоит подумать еще при выборе разъема в магазине.

Для работы потребуются

нож;
бокорезы;
плоскогубцы с шириной губок не более 5-6 мм;
тонкая шлицевая отвертка.

Вместо бокорезов допустимо использовать канцелярские ножницы. Следует помнить о том, что их рабочие кромки не рассчитаны на работу даже с таким мягким металлом как медь, т.е. быстро затупятся. Полезным окажется небольшой молоток, линейка для измерений длины рабочих областей.

Вилки имеют пластмассовый корпус невысокой прочности. Поэтому рекомендуется приобретать их из расчета три штуки на одну линию. Они всегда доступны в продаже, имея очень низкую стоимость (4-5 рублей за штуку).

При возможности целесообразно использовать более качественные вилки с вставками. Этот элемент выполнен как обойма-кондуктор с пазами или отверстиями для установки проводов. Вилки со вставками дороже, но обеспечивают лучшее качество и существенно проще в монтаже. Очень удобны для монтажа вилки со сквозными направляющими каналами корпуса. Встречаются в продаже очень редко.

с конца кабеля снимают 40 мм оболочки, предварительно ровно подрезанной ножом по всей длине окружности, а затем расплетают витые пары;

провода раскладывают в последовательности одной из разрешенных раскладок;

ровно обрезают провода так, чтобы от места обреза до оболочки оставалось 15 – 17 мм (контролируется линейкой);
вилку разворачивают контактами к себе, вводят провода в направляющие каналы корпуса до упора, дополнительно досылают оболочку кабеля внутрь гнезда так, чтобы она заходила внутрь корпуса на 7 – 10 мм;

Качество соединения проверяют с помощью обычного омметра двухсторонней прозвонкой.

Номера контактов зависят от выбранной раскладки и типа кабеля (прямой или кроссоверный).

Прямой и перекрестный кабель

Стандарты офисных информационных систем не разрешают применение двухпарной схемы. Этот запрет не охватывает домашние сети. Целесообразность перехода определяется экономичностью, лучшими массогабаритными показателями кабеля, простотой исполнения.

2-парная схема разводки

Посмотрите на картинку, где показана 2-парная схема разводки, отличающаяся от 4-парной только меньшим количеством проводов. Достоинство схемы: с ней проще работать. недостаток: при оконечивании вилками 2-парного кабеля сложнее попасть подключаемыми проводами в направляющие каналы.

Обжим по схемам 568А и 568В две пары RJ45

Как нарастить провод или кабель для питания мощных электрических приборов в т.ч. для кухонной плиты

К мощным электроприборам относятся те, что потребляют более 100 Вт электроэнергии в час (электрические чайники, плиты, стиральные машины, тостеры, утюги и т.д.). Поэтому для их подключения лучше использовать медную проводку.

Чтобы нарастить кабель для электрической кухонной плиты нужно соблюсти следующие правила:

подобрать кабель аналогичного сечения и марки;
плотно скрутить все жилы по отдельности;
тщательно заварить каждую скрутку;
наложить несколько слоёв изоляции из ленты ПВХ и матерчатой ленты со специальной пропиткой на каждую жилу;
герметично обмотать изоляцией весь пучок;
залудить электропровода, подключаемые к клеммному блоку или розетке.

Проводить или нет розетку от розетки?

Вариант с установкой дополнительной розетки поможет избавиться от ссор между членами семьи, которым требуются электроточки для включения различных бытовых приборов.

Особенно остро такая проблема встает на кухне с покупкой новой техники – блендера, мини-комбайна, йогуртницы, хлебопечки, мультиварки и прочих приборов.

Выходит, что существующие розетки уже не справляются со своими обязанностями – их количества физически не хватает для удовлетворения потребностей всех домочадцев. На нашем сайте есть целая статья посвященная выбору и размещению кухонных розеток.

Поэтому целесообразным будет решение о проведении дополнительной розетки от уже существующей.

Но тут можно столкнутся с реальной проблемой – не всегда такую задачу возможно выполнить. Существует ряд ограничений, когда категорически нельзя проводить такую модернизацию существующей электросети:

если нужна розетка для электроплиты;
когда решили со стиральной машиной подключить бойлер;
если суммарная мощность приборов более 2,2 кВт.

В домах или квартирах, где владельцы приобрели новую электроплиту взамен старой газовой, потребуется новая розетка для ее подключения. В такой ситуации нельзя от обычной розетки проводить еще одну для включения этого мощного прибора.

Здесь потребуется монтаж отдельной ветки от распределительной коробки, а еще лучше – от щитка. Да и устройство защитного отключения для мощной техники нужно установить. Для того чтобы узнать о правилах подключения розетки для электроплиты рекомендуем прочесть этот материал.

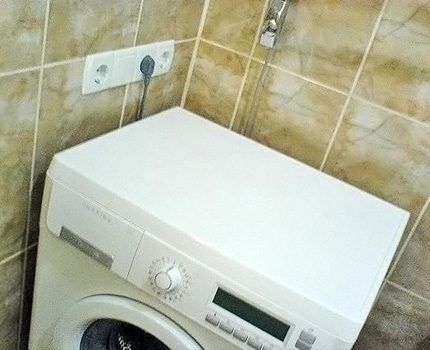

Еще один неудачный пример, когда в ванной предусмотрена розетка только для стиральной машины. Но со временем приобрели бойлер. А о том, как правильно расположить и подключить розетки в ванной, читайте далее.

В одну двойную розетку эти приборы одновременно включать нельзя – проводка может сгореть. Проблематично будет всегда контролировать очередность включения бойлера со стиральной машиной.

Также нужно еще до начала работ по установке еще одной розетки просчитать предполагаемую мощность приборов, которые будут одновременно включаться в новый блок розеток.

Часто модернизировать планируют точку подключения к электросети, которую питает провод сечением 1,5-2,5 мм 2 . Поэтому суммарная мощность приборов может быть чуть более 2 кВт.

Вводный кабель

Вводный кабель – это тот, который приходит от столба к счетчику и от счетчика приходит в дом. В этих двух случаях понадобится не один и тот же кабель. Если внимательно присмотреться к тому кабелю, который приходит от стола к счетчику, то можно заметить, что он имеет большие жилы и они перекручены между собой. В зависимости от того, сколько фаз вводится в дом, количество жил может быть две или четыре. Для этих целей применяется проводник, который имеет маркировку СИП. Расшифровывается маркировка, как самонесущий изолированный кабель. Дополнительно после маркировки кабеля может быть указана цифра. Чаще всего это 4 или 6, полная маркировка может выглядеть как СИП-4 или СИП-6. Это говорит о количестве проводов внутри одной жилы. Жилы кабеля СИП изготавливаются из алюминия. Ни переплетены между собой и защищены оплеткой из определенного вида пластика. В зависимости от того, какая общая нагрузка будет оказана на кабель, его сечение может составлять 16 или 25 мм2. Второй вид сечения чаще всего используется при трехфазном подключении. Если пролет от дома до столба не превышает 25 метров, тогда нет необходимости в дополнительных опорах. Если пролет больше, тогда потребуется монтаж еще одного или больше столбов. Для фиксации на столбах используется специальный держатель, который представляет собой металлический крюк с пластиковыми губками.

Подключение СИПа к подающей линии осуществляется с помощью специального прокалывающего зажима. Такие монтажные работы должен выполнять профессионал своего дела с определенным допуском и категорией. Чаще всего СИП фиксируется на фасаде или фронтоне дома. Для этого применяется зажим для сипа, который фиксируется к стене на крюк. В некоторых местностях есть требование, чтобы от места фиксации к стене дома до счетчика СИП находился в негорючей пластиковой гофре.

От счетчика в дом идет совсем другой кабель. Он может быть как алюминиевым, так и медным. Два кабеля из разного материала не могут соединяться непосредственно друг с другом, поэтому используются специальные колодки, но в щитке со счетчиком их роль выполняют автоматы. В роли такого кабеля может выступать АВВГ или ВВГнг. Кабель АВВГ представляет собой плоское изделие с алюминиевыми жилами, о чем говорит первая буква. Каждая жила находится в отдельной оплетке, и все они собраны в еще одной общей оплетке. Оплетка выполнена из ПВХ пластика. Такой кабель обладает достаточной гибкостью, поэтому его довольно легко монтировать.

Кабель ВВГ представляет собой такую же конструкцию, но жилы изготовлены из меди и являются монолитными. Для частного дома может применяться кабель с маркировкой «нг» или без нее. Она говорит о том, что оплетка в кабеле изготовлена из негорючего пластика. В зависимости от материала, из которых изготовлена жила их сечение будет отличаться. Например, для алюминия сечение может составлять 10 мм2 при номинальной нагрузке. Для меди этот показатель может быть уменьшен до 6 мм2. Если нагрузка будет повышенной, тогда сечение кабеля может быть увеличено. Вводный кабель от счетчика приходит к распределительному щитку, который смонтирован непосредственно в доме.

Как нарастить силовой вводной кабель в квартире

Эта процедура может потребоваться при замене прибора учёта электроэнергии. Вам понадобится:

купить отрезок кабеля подходящего сечения и марки;
соединительную муфту нужного размера;
определённое количество гильз эквивалентное числу соединений в многожильном проводнике;
электромонтажные клещи;
изоляционный материал (термотрубки либо специальные изоляционные смеси).

Технологическое решение:

конец каждой жилы основного кабеля и перемычки вставляют в гильзу и обжимают элктромонтажными клещами;
фиксируют подготовленные жилы болтом в посадочном месте соединительной муфты;
проводят герметичную изоляцию одним из двух способов: прогревают термотрубку до её усадки по контуру;
используют комплекты, состоящие из муфты, фум-ленты для уплотнения кабельных концов в ней и герметика, осторожно заливающегося внутрь муфты.

Такое наращивание обеспечивает хороший контакт и несильно увеличивает сопротивление в месте соединения, не боится повышенной влажности.

Как нарастить провод или кабель для питания мощных электрических приборов в т.ч. для кухонной плиты

Чтобы нарастить кабель для электрической кухонной плиты нужно соблюсти следующие правила:

подобрать кабель аналогичного сечения и марки;
плотно скрутить все жилы по отдельности;
тщательно заварить каждую скрутку;
наложить несколько слоёв изоляции из ленты ПВХ и матерчатой ленты со специальной пропиткой на каждую жилу;
герметично обмотать изоляцией весь пучок;
залудить электропровода, подключаемые к клеммному блоку или розетке.

Наиболее распространенные ситуации

Итак, сейчас поступим следующим образом: рассмотрим каждый определенный случай, который может произойти в быту, и сразу же предоставим инструкцию о том, как правильно нарастить провод и кабель.

Сломалась жила в стене. Если Вы решили перенести розетку либо выключатель в другое место и при электромонтажных работах у Вас отломилась одна из жил, тут нужно действовать в зависимости от возникнувшей ситуации. Длины вводного провода достаточно для наращивания – установите клеммную колодку и удлините короткий проводник таким же по сечению и материалу изготовления. Если же в штробе остался очень короткий проводник – разбейте участок стены, освободите достаточную длину силового кабеля для наращивания, зачистите жилу до металлического цвета и удлините участок. Данная технология также подойдет в том случае, если Вам необходимо нарастить электропроводку в распределительной коробке либо на потолке для подключения люстры или любого другого светильника (к примеру, бра на стене).
Нужно нарастить кабель в воде. Такая ситуация возникает в том случае, если требуется удлинить участок питающей линии для погружного скважинного насоса. В этом случае специалисты советуют выполнить наращивание участка проводником такой же марки. Удлинять кабеля разных марок запрещается по нормативам. Все что Вам нужно – выполнить соединение сращиваемых жилых через клеммник, после чего заизолировать место удлинения с помощью термоусадочной трубки, как показано на фото ниже. Рекомендуется изолировать оголенный участок при помощи термоусадочной трубки даже если возникла необходимость нарастить провод в ванной комнате либо на улице, чтобы обезопасить электропроводку от повышенной влажности.
Необходимо удлинить кабель для питания мощного электроприбора в квартире. Еще одна из ситуаций, к которой нужно относиться серьезно – удлинение провода для подключения мощной бытовой техники. К примеру, если Вы решили подключить духовой шкаф, кондиционер либо электроплиту и на вводе у Вас обломился медный проводник (его сечение должно быть не менее 4 мм2), тут уже клеммная колодка не подойдет, т.к. токовые нагрузки от электроприбора будут значительными. В этой ситуации рекомендуется нарастить провод пайкой, после чего тщательно заизолировать участок изолентой.
Нужно нарастить кабель (а точнее шнур) для подключения бытовой техники небольшой мощности. Если у Вас возникла не очень гениальная идея – выполнить удлинение шнура от стиральной машинки, вытяжки, музыкального центра либо микроволновки, делать это категорически запрещается. Во-первых, Вы можете по ошибке во время наращивания неправильно скомутировать провода и соединить вводной фазный проводник с заземлением, что в результате может повлечь за собой плачевные последствия. Во-вторых, в этом случае гораздо разумнее сделать электрический удлинитель своими руками и спрятать его вдоль плинтуса, что будет безопаснее и быстрее, чем удлинить целый кабель.
Длины провода термодатчика системы теплый пол не хватает для подключения к терморегулятору. В этом случае рекомендуется сначала ознакомиться с инструкцией, прилагаемой к регулятору температуры, и если никакие ограничения не оговариваются, смело, используя провод ПВС можно самому удлинить кабель для терморегулятора, применяя все те же клеммные колодки.
Необходимо нарастить провод светодиодной ленты для скрытой подсветки потолка. Никаких сложностей в этой ситуации не должно возникнуть. Существуют специальные коннекторы, который позволяют выполнить последовательное удлинение LED светильника. Главное, учитывать требования, которые мы предоставили, когда рассматривали советы по подключению RGB ленты своими руками.
Поврежден кабель витая пара. В этом случае выполнить наращивание участка новой витой парой можно с помощью скрутки либо пайки. Главное – тщательно изолируйте каждое место удлинения, чтобы оголенные жилы не прикоснулись друг к другу.

Инструкция по наращиванию сломанной жилы

Вот и все, что хотелось рассказать Вам о том, как нарастить провод в розетке, под водой и в других нестандартных ситуациях. Надеемся, что теперь удлинение электрических кабелей и проводов не вызовет у Вас сложностей при монтаже электропроводки своими руками!

Также читают:

Технические характеристики кабеля ВВГнг
Какая изолента лучше для электропроводки
Чем опасен обрыв нулевого провода

Мастер-класс по удлинению участка электропроводки с помощью обжима гильзами

Инструкция по наращиванию сломанной жилы

Наиболее распространенные ситуации

Сломалась жила в стене. Если Вы решили перенести розетку либо выключатель в другое место и при электромонтажных работах у Вас отломилась одна из жил, тут нужно действовать в зависимости от возникнувшей ситуации. Длины вводного провода достаточно для наращивания – установите клеммную колодку и удлините короткий проводник таким же по сечению и материалу изготовления. Если же в штробе остался очень короткий проводник – разбейте участок стены, освободите достаточную длину силового кабеля для наращивания, зачистите жилу до металлического цвета и удлините участок. Данная технология также подойдет в том случае, если Вам необходимо нарастить электропроводку в распределительной коробке либо на потолке для подключения люстры или любого другого светильника (к примеру, бра на стене).
Нужно нарастить кабель в воде. Такая ситуация возникает в том случае, если требуется удлинить участок питающей линии для погружного скважинного насоса. В этом случае специалисты советуют выполнить наращивание участка проводником такой же марки. Удлинять кабеля разных марок запрещается по нормативам. Все что Вам нужно – выполнить соединение сращиваемых жилых через клеммник, после чего заизолировать место удлинения с помощью термоусадочной трубки, как показано на фото ниже. Рекомендуется изолировать оголенный участок при помощи термоусадочной трубки даже если возникла необходимость нарастить провод в ванной комнате либо на улице, чтобы обезопасить электропроводку от повышенной влажности.
Необходимо удлинить кабель для питания мощного электроприбора в квартире. Еще одна из ситуаций, к которой нужно относиться серьезно – удлинение провода для подключения мощной бытовой техники. К примеру, если Вы решили подключить духовой шкаф, кондиционер либо электроплиту и на вводе у Вас обломился медный проводник (его сечение должно быть не менее 4 мм2), тут уже клеммная колодка не подойдет, т.к. токовые нагрузки от электроприбора будут значительными. В этой ситуации рекомендуется нарастить провод пайкой, после чего тщательно заизолировать участок изолентой.
Нужно нарастить кабель (а точнее шнур) для подключения бытовой техники небольшой мощности. Если у Вас возникла не очень гениальная идея – выполнить удлинение шнура от стиральной машинки, вытяжки, музыкального центра либо микроволновки, делать это категорически запрещается. Во-первых, Вы можете по ошибке во время наращивания неправильно скомутировать провода и соединить вводной фазный проводник с заземлением, что в результате может повлечь за собой плачевные последствия. Во-вторых, в этом случае гораздо разумнее сделать электрический удлинитель своими руками и спрятать его вдоль плинтуса, что будет безопаснее и быстрее, чем удлинить целый кабель.
Длины провода термодатчика системы теплый пол не хватает для подключения к терморегулятору. В этом случае рекомендуется сначала ознакомиться с инструкцией, прилагаемой к регулятору температуры, и если никакие ограничения не оговариваются, смело, используя провод ПВС можно самому удлинить кабель для терморегулятора, применяя все те же клеммные колодки.
Необходимо нарастить провод светодиодной ленты для скрытой подсветки потолка. Никаких сложностей в этой ситуации не должно возникнуть. Существуют специальные коннекторы, который позволяют выполнить последовательное удлинение LED светильника. Главное, учитывать требования, которые мы предоставили, когда рассматривали советы по подключению RGB ленты своими руками.
Поврежден кабель витая пара. В этом случае выполнить наращивание участка новой витой парой можно с помощью скрутки либо пайки. Главное – тщательно изолируйте каждое место удлинения, чтобы оголенные жилы не прикоснулись друг к другу.

Инструкция по наращиванию сломанной жилы

Также читают:

Технические характеристики кабеля ВВГнг
Какая изолента лучше для электропроводки
Чем опасен обрыв нулевого провода

Мастер-класс по удлинению участка электропроводки с помощью обжима гильзами

Инструкция по наращиванию сломанной жилы

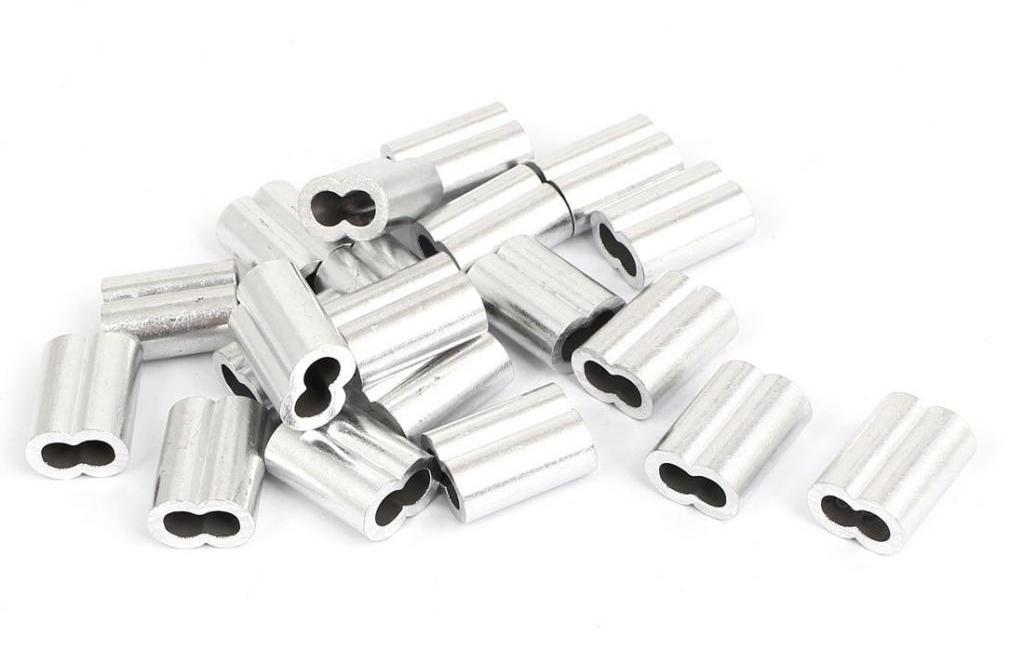

Обжим с помощью гильз

Для решения проблемы, во время которой нет понятия, как удлинить алюминиевый провод в розетке, можно выбрать гильзы. Не всегда целесообразно использовать данный метод, если кабель был оборван в самой розетке, для этого может не хватить места. Для опрессовки потребуются следующие инструменты:

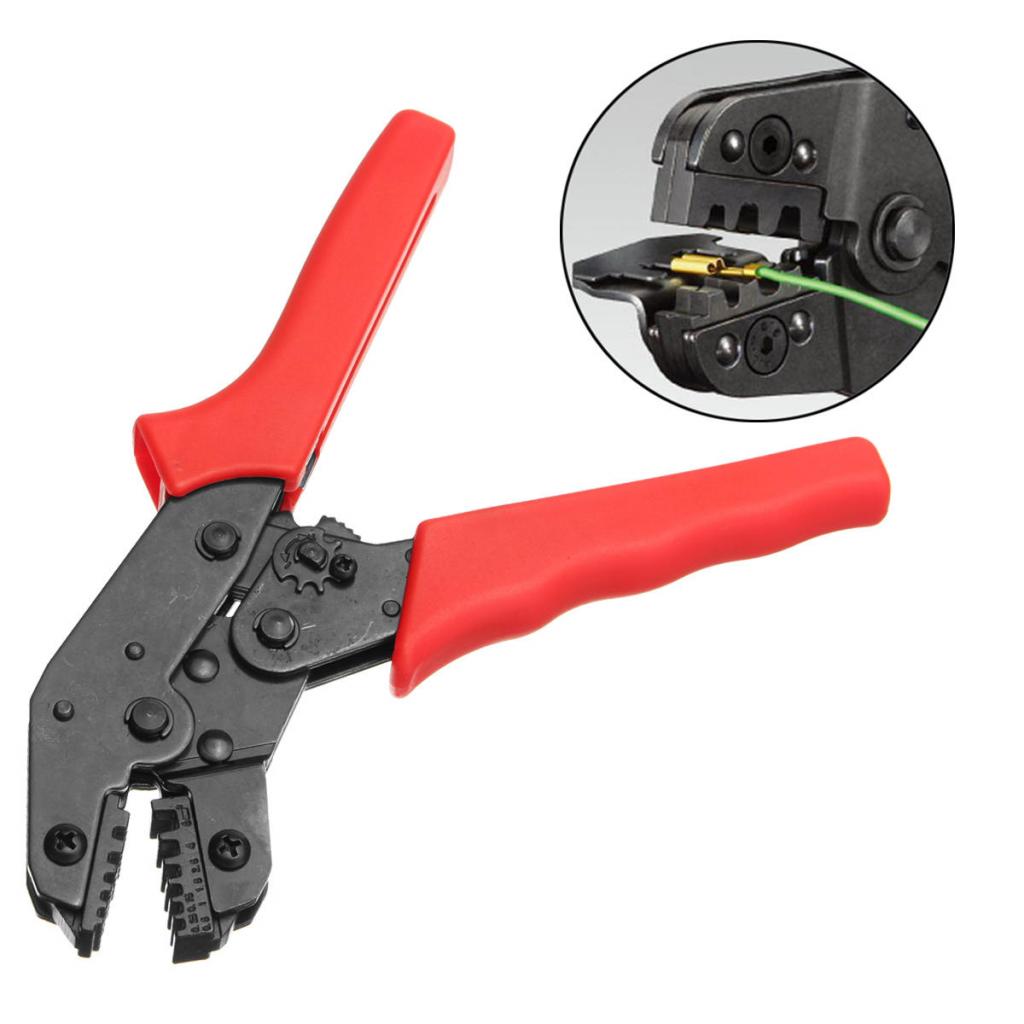

пресс-клещи (ручные для гильз сечением менее 1,2 кв. мм и механические с гидравлическим приводом) ;
клещи с матрицей для опрессовки нескольких жил различного размера, регулируется матрица пуансоном.

Существует два способа опрессовки:

местное вдавливание (качество обжима нормируется глубиной ямок, которая измеряется специальным штангенциркулем) ;
сплошное обжатие (критерием качества являются размеры получившегося сечения).

Сама же технология выполнения практически одинаковая:

Обработать гильзу (если она алюминиевая) и провод специальной смазкой. Она позволит уменьшить риск повреждения жилы во время опрессовки, а также снизит трение.
Концы провода обжать специальным фигурным прессом до получения круглой формы.
Теперь кабель нужно вставить в патрон до упора, а затем в клещи.
После этого нужно создать внешний изоляционный слой, для чего можно использовать изоленту или локоткань.
Завершить работу нужно складыванием провода и кабеля в распределительную коробку.

Использование ответвительных зажимов

Иногда возникает проблема, как удлинить провод в розетке, не обрезая кабеля. Чтобы удлинить провод, можно использовать различные ответвительные зажимы, например орех. Используются для выполнения ответвлений без разрыва основной линии. Устанавливается эта деталь в месте соединения магистрального кабеля с ответвительными проводами, причем первый не разрезается. Присоединение выполняется после снятия части внешней изоляции. Сжим с проводом нужно просто закрепить.

Таким образом можно соединять медные и алюминиевые электрические провода, при этом, если соединяются кабели из разных материалов, требуется использование латунной промежуточной пластины. Она предотвратит окисление.

Такие зажимы состоят из:

диэлектрического корпуса (чаще всего из поликарбоната);
металлического сердечника. Он, в свою очередь, состоит из двух плашек (в них присутствуют пазы, куда и вставляются провода) и пластины между ними.

Все детали зажима соединены болтами.

Замена одиночной розетки своими руками

Для установки скрытых розеток в стене высверливают отверстие, в которое вставляют подрозетник. В него заводят силовой кабель. Во время косметического ремонта квартиры старую розетку демонтируют, устанавливают новую, отвечающую требованиям ГОСТ 7396.1-89.

Какие инструменты понадобятся

Чтобы ровно установить декоративный корпус, нужен уровень. С ним просто наносить на стену вертикальные и горизонтальные линии. Если фурнитура ставится после наклейки обоев, то необходим строительный нож. Им обои обрезают по периметру подрозетника. Для удаления изоляции понадобятся бокорезы (кусачки). Еще нужны 3 вида отверток:

обычная;
отвертка-индикатор;
отвертка крестообразная.

Алгоритм

Прежде чем демонтировать старую розетку, сеть обесточивают – отключают автомат. Отсутствие напряжения проверяют отверткой-индикатором. Когда нет фазы, лампочка-индикатор не светится. Крестообразной отверткой выкручивают винты, снимают старый корпус. Вытаскивают силовой кабель. У него 3 провода (фаза, ноль, заземление) и 2 слоя изоляции:

наружный.
внутренний.

Цвет проводов разный: ноль – синий, фаза – коричневый, заземление – зеленый. Сначала кусачками снимают наружную изоляцию, потом зачищают концы проводников. При использовании клеммников WAGO изоляцию удаляют на 1,5 см.

Общей изоляции снимают в 2 раза больше, чем внутренней.

На следующем этапе занимаются новой розеткой. В ее составе 2 узла:

декоративная коробка, состоящая из лицевой панели и рамки;
колодка, состоящая из корпуса, контактов, клемм, крепежных лапок.

Для присоединения проводов нужно получить доступ к клеммам. Для этого розетку разбирают. Отверткой откручивают винт, который фиксирует корпус. Следующий шаг основной. Провода присоединяют к розетке.

Во время монтажа кабель располагают так, чтобы проводники внутри корпуса не соприкасались. Если клеммы в розетке винтовые, провод сначала загибают в кольцо, потом закручивают винт, это улучшает контакт. В моделях с безвинтовыми зажимами провод до щелчка втыкают в клемму.

На последнем этапе устанавливают розетку. Сначала крепят колодку, контролируя положение крепежных лапок. Они должны располагаться строго параллельно линии пола, тогда декоративная панель будет установлена правильно.

У современных моделей штепсельных соединений на монтаж лицевой панели уходят секунды. Места, где нужно надавить отверткой, отмечены на корпусе. Изделия старого образца прикручивают винтом.

Новые розетки устанавливают по этой же схеме. Их количество в квартире рассчитывают по нормам. В жилом помещении их нужно по одной на каждые 4 м², в коридоре – 1 на 10 м². Для их монтажа кроме отверток и кусачек понадобятся перфоратор, бур, коронка.

В интерьер квартиры отлично вписываются изделия фирм ABB, Shneider electric, Legrand, Siemens. Их плюсы: долговечность, качественные контакты, современный дизайн.

Замена вводного кабеля в частном доме — Все об электричестве

С проблемой замены вводного кабеля от щитка в квартиру наиболее часто сталкиваются владельцы жилья устаревшего жилого фонда. Также в частных домах возникает необходимость заменить ввод, если электропроводка старая: алюминиевая, двухжильная и при этом небольшого сечения. Далее мы постараемся подробно рассмотреть, как осуществляется замена вводного кабеля в квартире и частном доме, а также кто должен оплачивать эти работы.

Причины замены

Причин может быть несколько. Во-первых, по причине выхода из строя вводной магистрали или же необходимость замены продиктована сроком службы кабеля.

Во-вторых, жилье современного человека укомплектовано обширным парком электрических приборов, работа которых создает значительную токовую нагрузку, превышающую расчетную величину мощности, на которую рассчитано сечение действующего вводной магистрали. В-третьих, желание обустроить персональный квартирный распределительный щит.

Не секрет, что подъездные щиты, к примеру, в старом панельном доме укомплектованы, в лучшем всего одним электрическим автоматом, обеспечивающим подачу электропитания и защиту всей квартиры. В то же время не везде еще удалось избавиться от такого тяжелого наследия прошлого, как пробковые предохранители.

Прежде чем производить установку и подключение квартирного щита, оснащенного в соответствии с последними требованиями, целесообразно поменять вводной кабель на более мощный, отсчет срока службы которого начнется с нуля. Помимо этого нужно правильно выбрать сечение токонесущих жил, соответствующих планируемой суммарной нагрузке потребителей.

Далее мы подробно поговорим о том, как заменить вводной кабель в квартире и частном доме.

С чего начать

Первоначально необходимо решить организационные вопросы. Для того, чтобы заменить ввод электричества потребуется вскрытие опломбированного счетчика, так как домовладельцу делать это самолично строго запрещено, потребуется согласование с организацией занимающейся контролем и поставкой электроэнергии. Как правило, этим занимаются соответствующие отделы районных или муниципальных электрических сетей.

На первом этапе нужно определиться с объемом сопутствующих работ планируемой прокладки. Степень сложности и затраченной и трудоемкости во многом будет зависеть от материала стен дома, каким образом был проложен старая линия, расстояний от подъездного щитка до стены квартиры, а также решение, в каком объеме будет произведена работа, с заменой счетчика или без нее.

Решая вопрос, сделать ли работу своими руками, следует помнить, что подобный вид монтажа требует профессионального решения вопроса силами опытного электромонтера, знающего и соблюдающего требования нормативных документов. Для привлечения специалистов лучше не пытаться решать мучительный вопрос, кого звать в качестве электромонтера, а обратиться в управляющую компанию или в иную организации, занимающуюся эксплуатацией электрооборудования дома.

Соединение перебитых медных проводов электропроводки

Соединение перебитого медного провода в стене пайкой обеспечивает надежность контакта проводов не хуже, чем не поврежденного и позволяет закрыть соединение штукатуркой без установки распределительной коробки.

Перебит один из двух медных проводов

Вскрытие показало, что перебит один медный проводник, второй провод не задет и изоляция вокруг него не повреждена.

Для ремонта сначала необходимо выбрать штукатурку в стороны от места повреждения на 3-5 сантиметров на глубину сантиметра под поврежденным местом провода. Это необходимо для создания условий для соединения проводов. Далее необходимо разъединить провода и разрезать изоляцию вдоль по центру.

Снимается изоляция 10-15 мм с поврежденных концов проводников. Если электропроводка сделана давно, то ее изоляция делается очень твердой и ножом ее снять в стесненных условиях, не повредив провод сложно. В таком случае лучше снять изоляцию оплавлением.

Концы медных проводников покрываются паяльником слоем припоя. Залудить проводники нужно тщательно и обязательно со всех сторон. На одни из проводников одевается изолирующая трубка длиной чуть больше, чем оголены провода.

Берется отрезок медной проволоки, сечением не менее чем сечение перебитого провода. Этот кусочек провода тоже покрывают слоем припоя. Длина этой вставки должна обеспечить нахлест на соединяемые концы проводов не менее чем на 10 мм.

Вставка спаивается с соединяемыми концами. Припой экономить не следует. Далее изолирующая трубка сдвигается таким образом, чтобы полностью закрыть место соединения. Если требуется герметичное влагостойкое соединение, то перед одеванием трубки, нужно спаянное соединение обильно покрыть силиконом.

Если силикон не использовали, то для исключения возможности смещения изоляционной трубки и большей герметичности места соединения следует намотать один слой изоляционной ленты. Так как большой рулон ленты не продеть за проводами, а полоска изоленты от рулона при изоляции будет слипаться, то лучше отмотать необходимую длину с рулона и намотать на любой стержень, например спичку.

В результате проделанной работы получено соединение перебитого провода скрытой электропроводки, по техническим характеристикам практически не уступающее соседнему уцелевшему проводнику.

Такое соединение можно смело покрывать штукатуркой и навсегда забыть о случившейся неприятности.

Перебиты оба из двух медных проводов

Если перебиты сразу оба провода скрытой электропроводки, то можно каждый из проводников соединить по выше описанной технологии. Но для достижения максимального качества лучше срастить их несколько иным способом. Один из перебитых проводников сращивается, как описано выше, а для второго вставка делается из провода, на котором частично оставлена изоляция.

При таком способе соединения полностью исключается непосредственное соприкосновение соседних проводов при самых неблагоприятных обстоятельствах.

Сначала сращивается пайкой один конец проводника, затем другой. Осталось надеть изолирующие трубки

Обратите внимание, для того, чтобы меньше вскрывать провод в стене, нижняя изолирующая трубка сделана из двух отрезков, которые перед пайкой надеваются на правый и левый провод

Перед надеванием трубок, для получения герметичного, защищенного от влаги соединения скрытой электропроводки, место пайки нужно обильно смазать силиконом.

Осталось навернуть на восстановленное соединение слой изолирующей ленты.

Перебиты три из трех медных проводов

Перебитые три провода электропроводки соединяются по такой же технологии, как и два. Можно длинную перемычку с изоляцией поставить одну в середине, а крайние проводники соединить короткой. Но тогда монтаж будет делать сложнее.

После пайки на незащищенные участки проводов наносится силикон и надеваются изоляционные трубки. Затем полученное соединение обвивается изолирующей лентой.

Вы можете посмотреть, как я наращивал в стене электропроводку из двойного медного провода, при переносе розетки с одного места стены на другое.

Возникает законный вопрос, а как нагреть паяльник для выполнения пайки, если в электропроводке нет напряжения? В случае если разводка электропроводки в квартире двухконтурная, то можно подключить паяльник к розетке в другой комнате через удлинитель. Можно запитать паяльник, от распределительного щитка в подъезде, подключить переноску у соседа. В крайнем случае, можно воспользоваться мобильным паяльником, о котором рассказано в одноименной статье сайта.
