Виды и применение кабельных вводов (гермовводов) при монтаже электропроводки

Разновидности и типы кабельных вводов

С глухой резинкой (только пластиковые) — кабельный ввод оснащен пластиковой мембраной (прокладкой) и может сохранять герметичность корпуса без протянутого кабеля. Для монтажа кабеля потребуется лишь проткнуть прокладку.

С защитой провода (пластиковые и металлические) — вводы со спиральной защитой кабеля от излома. Накидная гайка выполнена со спиралью на конце. Данные вводы применяют в приборах, испытывающих вибрационные нагрузки или механическое воздействие для дополнительной защиты кабеля от излома.

Мультиотверстные (пластиковые и металлические) — применяются в случае, если необходимо протянуть через гермоввод несколько проводов маленького сечения. Диапазон сечений проводов — от 3 до 9мм. Обеспечивают защиту — IP65 (пыленепроницаемые, защита от струи воды)
Вводы под плоский кабель (пластиковые и металлические) — применяется для ввода плоского кабеля в герметичный корпус, ширина кабеля может быть от 13 до 45мм, высота от 7 до 14мм. Обеспечивают защиту — IP65
С плоской гайкой (пластиковые и металлические) — для менее ответственных применений существует серия кабельных вводов с плоской гайкой. Без уплотнителя резьбы кабельный ввод обеспечивает защиту IP54, с уплотнителем — IP65.

С зажимом на провод (только металлические) — Существует и серия металлических кабельный вводов с зажимом. Эту серию можно использовать, чтобы защитить кабель от перемещений при механических воздействиях.

EMC вводы (только металлические). — Для экранированных кабелей существует специально разработанная серия EMC кабельных вводов. Данная серия предназначена для электромагнитного экранирования кабельного ввода путем заземления на экранирующую оплетку кабеля. Заземление обеспечивается специальными лепестками гермоввода, которые надежно зажимают оплетку кабеля.

Экстра-большого сечения (только металлические) — Для очень больших сечений кабеля существует серия металлических гермовводов экстра-больших размеров от M63×1,5 до M90×2,0
Мини-кабельные вводы — Для применений в ограниченных пространствах можно использовать кабельные вводы серии мини. Диапазон размеров серии — от M6×1,0 до M12×1,5. Диапазон сечений кабеля от 2 до 8мм. Обеспечивает IP68 и может комплектоваться, помимо стандартных, уплотнителями EPDM или силиконовыми уплотнителями.

Вентиляционные кабельные вводы — линейка сальников для выравнивания давления в герметичных корпусах и защиты от образования конденсата. Модели имеют отверстия на корпусе и гидрофобную мембрану внутри. Подобный конструктив обеспечивает воздухообмен, но не пропускает влагу, тем самым сохраняя IP68 всего устройства.

Вводы с силиконовым уплотнителем (только металлические) — комплектуются прокладкой из силикона, что обеспечивает более широкий температурный диапазон работы кабельного ввода при сохранении IP68: от −60 до +200 С
Вводы с защитой от микроорганизмов (только металлические) выполнены в соответствии с директивой департамента здравоохранения США об «экспулатации оборудования в медицинском и пищевом оборудовании». Конструктив вводов затрудняет их загрязнение и облегчает очистку, а специальная мембрана (TPE) препятствует попаданию микробов и бактерий внутрь устройства

Плюсы использования герметичного ввода

Гермовводы для кабелей существенно повышают защищенность оборудования от механических повреждений. Снижается риск случайного вырывания провода из шкафа распределительного устройства. Исключается перетирание кабеля об острые края просверленного под него отверстия. Все это в совокупности положительным образом сказывается на бесперебойности и безопасности оборудования.

Герметичный ввод обязательно присутствует на любом ответственном оборудовании. Его применение снижает затраты на ремонт и обслуживание электрических шкафов и разветвительных коробок.

Гермоввод следует выбирать, исходя из будущих условий эксплуатации. Самое главное, что стоит учесть при подборе — это влажность, запыленность и взрывоопасность помещения. В зависимости от этих факторов выбираются изделия с соответствующим классом защиты.

Расчет объема монтажной пены для герметизации труб с кабелем

Практически в каждом проекте наружных кабельных сетей применяют трубы для защиты кабелей от механических повреждений. Как известно, концы труб, после прокладки кабеля, должны быть уплотнены. Чем и как уплотнять, разберем в данной теме.

Раньше данной теме я не уделял особого внимания. Закладывал в проект типовое решение и всех все устраивало.

В проект я добавлял типовой узел уплотнения, а в примечаниях писал, что уплотнение кабелей в трубах выполнить из джутовых переплетенных шнуров, покрытых водонепроницаемой (мятой) глиной.

Типовой вариант уплотнения кабеля в трубе

Что это за такой состав, я не очень хорошо представляю, да и монтажникам он им вряд ли нравится, поэтому все чаше слышу, что для герметизации труб с кабелем применяют монтажную пену.

Кто работал с монтажной пеной, тот очень хорошо представляет, как удобно работать с данным материалом.

Проблема в том, что в нормативных документах, да и в типовых решениях нет четкого указанию по применению монтажной пены.

В одном из документов (Арх. 1.105.03тм, актуализированная редакция) нашел следующее:

5 Уплотнение трубы выполнить из джутовых переплетенных шнуров, покрытых водонепроницаемой (мятой) глиной, либо иными материалами, не пропускающими влагу.

Получается, что нам говорят, что для уплотнения можем использовать и другие материалы, не только шнуры с глиной.

Можно ли для уплотнения использовать обычную монтажную пену?

Я считаю, что если герметизация выполняется в земле, то для этих целей можно применять обычную монтажную пену. Нет необходимости переплачивать за огнестойкую пену. ПНД труба ведь горюча, какой смысл в огнестойкой пене?

Однако, если мы выполняем уплотнение при вводе в здание, то в таком случае, материал должен быть негорючим и обычная монтажная пена не подойдет.

Подтверждение этому имеется в типовом проекте A11-2011 (Прокладка кабелей напряжением до 35 кВ в траншеях с применением двустенных гофрированных труб):


Вариант уплотнения кабеля в трубе при вводе в здание

Возникает еще один вопрос: какой объем пены закладывать в проект?

Чтобы ответить на данный вопрос нужно знать внутренний диаметр трубы и диаметр прокладываемого кабеля.

Посчитать объем пены очень просто, зная формулу объема для цилиндрического тела:

V=S*L,

где S — внутренняя площадь трубы,

L — длина уплотнения (200-300 мм).

На основе этой формулы я создал простенькую программу-калькулятор, которая наглядно может продемонстрировать примерный объем монтажной пены для различных труб, а также более точно рассчитать для каждого случая.


Расчет объема монтажной пены для герметизации труб с кабелем

Данная программа появится в следующей рассылке 220soft, в наборе программ для ЭК.

Если брать совсем обобщенно, то для небольших труб (например, освещения) я бы закладывал по 0,5 л на одно уплотнение, а для силовых кабелей — по 1,5 л.

Испытываете трудности при проектировании кабельных сетей и наружного освещения? Советую «Практический курс проектирования кабельных сетей 0,4/10кВ – All Inclusive».

Советую почитать:

Выгодно ли менять лампы накаливания на энергосберегающие и светодиодные?

Расчет сопротивления заземлителя (программа)

Определение потерь мощности и электроэнергии в линии и в трансформаторе

Программа для расчета нагрузок общественных зданий

Кабели нг(А)-LSLTx и нг(А)-HFLTx

нг(А)-LSLTx – не распространяют горение при групповой прокладке, категория пучка «А», с низким дымо-газовыделением (Low Smoke) и низкой токсичностью продуктов горения (Low Toxicity)

Разработан в России, в Европе нет низкотоксичных кабелей. Разработчики ФЗ-123 и ГОСТ 31565-2012 очень гордятся тем, что удалось внедрить данные требования по пожарной безопасности.

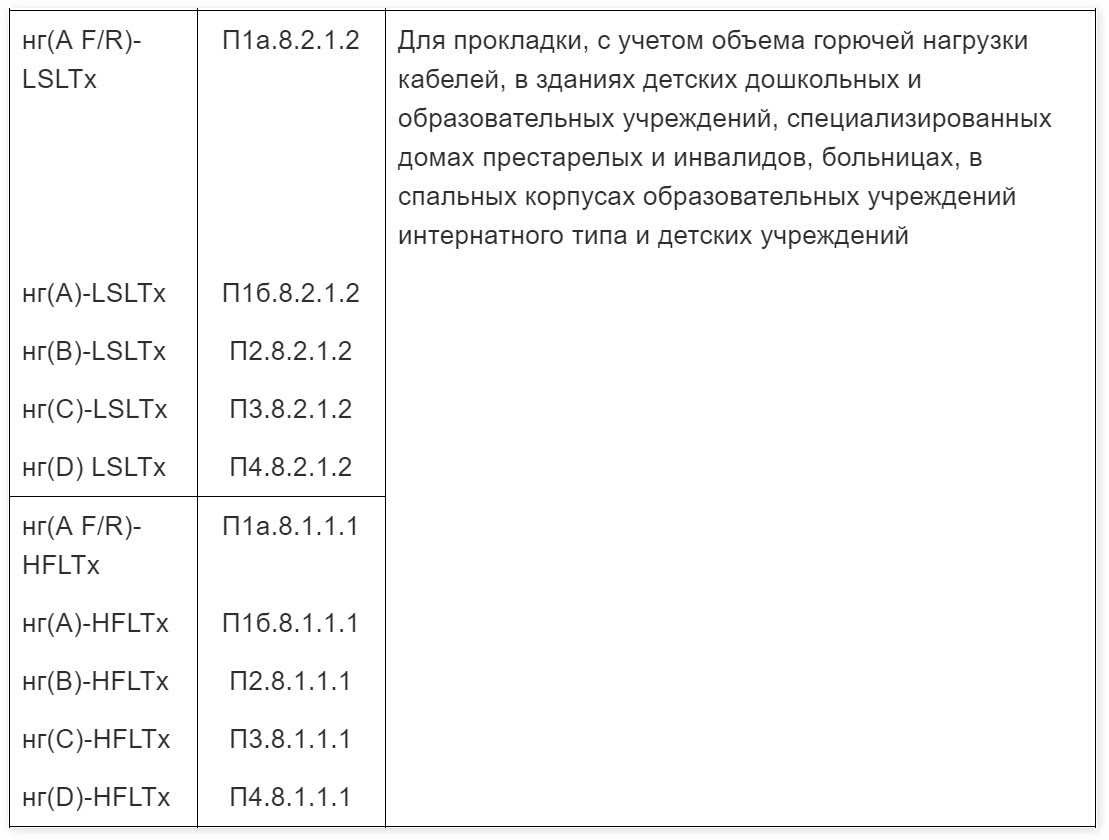

Раздел 6  таблица 2 ГОСТ 31565-2012

Индекс нг(А)-LSLTx имеет узкую специализацию, используется только в дет.садах, школах, больницах, домах престарелых, в спальных корпусах образовательных учреждений интернатного типа и детских учреждений.

нг(А)-HFLTx — не распространяют горение при групповой прокладке, с низкой коррозионной активностью продуктов горения (Halogen Free), низкой токсичностью продуктов горения (Low Toxicity)

нг(А)-HFLTx не подтвержден ни одним производителем, поэтому вы его нигде не найдете, т.к. на рынке пока не существует материалов, которые проходят испытания одновременно с низкой коррозионной и низкой токсичностью продуктов горения.

Относительно недавно стали появляться Lan-кабели от Европейских и Китайских производителей с индексами и описаниями нг(А)-HFLTx. В большинстве случае эти сертификаты сомнительны, т.к. кабели не могли пройти испытания HF по низкой токсичности без материалов, которых пока нет на рынке. Сертификаты этих производителей на нг(А)-HFLTx добровольные, а это грубое нарушение, т.к. сертификация по пожарной безопасности кабеля является обязательной. Добровольная сертификация может только доказать, что кабель не распространяет горение при групповой прокладке, но не дает возможности указать класс пожарной опасности кабеля, т.к. реальные испытания не проводились.

На данный момент нг(А)-HFLTx, прошедший обязательную сертификацию соответствия, невозможно найти. Если вы встретили кабель нг(А)-HFLTx с сертификатом — старайтесь не закладывать его в свой проект.

Кабели нг(А)-FRLSLTx и нг(A)-FRHFLTx

нг(А)-FRLSLTx – огнестойкий низкотоксичный кабель, не распространяющий горение при групповой прокладке, с низкой коррозионной активностью (Fire Resistant Low Smoke Low Toxic)

Раздел 6  таблица 2 ГОСТ 31565-2012

Здесь всё то же самое, как с вышеупомянутыми кабелями нг(А)-LSLTx и нг(А)-HFLTx для дет.садов, больниц и т.д., но с одной существенной разницей — кабели с приставкой FR применяются для систем противопожарной защиты и других систем, которые должны работать при пожаре.

Конструкция кабельных вводов

Кабельный лоток

Самая распространенная и надежная конструкция гермоввода включает в себя следующие составные части:

  • Корпус – штуцер с двусторонней наружной резьбой и средней частью под рожковый ключ или головку;
  • Внутренний резиновый уплотнитель – втулка, плотно входящая внутрь корпуса и имеющая сквозное отверстие;
  • Внутренний зажим-фиксатор – лепестковая внутренняя муфта, располагающаяся между наружной фиксирующей гайкой и одной из резьбовых частей корпуса. При накручивании наружной гайки на резьбу корпуса лепестки муфты постепенно сжимаются, надежно фиксируя вставленный в гермоввод провод.
  • Зажимная гайка – наружная гайка, которая при накручивании на одну из резьб корпуса сжимает лепестки внутреннего зажима фиксатора, прочно закрепляя вставленный в резиновую втулку кабель;
  • Гайка фиксатор – узкая гайка, накручиваемая на резьбовую часть корпуса, располагающуюся внутри подключаемого к силовой линии электрооборудования, распределительного шкафа, короба;
  • Уплотнительное кольцо – резиновая круглая прокладка с большим сквозным отверстием, одеваемая на резьбовую часть корпуса кабельного гермоввода, располагающуюся внутри электрооборудования. Служит для герметизации подключаемого оборудования от проникновения из внешней среды пыли, газообразных смесей, мелких частичек влаги.


Конструкция кабельного сальника

Основные характеристики

Кабельный чулок

Основными характеристиками гермовводов являются:

  • Материал изготовления корпуса, внутреннего уплотнителя – современные сальники для силовых и контрольных кабельных коммуникаций изготавливают из металла (стали, латуни), пластика (нейлона, полиамида). Внутренний уплотнитель делают, как правило, из специальной вакуумной резины или силикона.
  • Цвет – серый, черный, белый, серебристый;
  • Вид и размеры нарезанной на корпусе наружной резьбы – в современных моделях кабельных втулок используют три вида резьбы: метрическую (М), дюймовую (PG) и трубную (NPT). Наружный диаметр и длина резьбовых частей корпуса колеблются от 12 и 9 мм до 90 и 25 мм, соответственно.
  • Наружные диаметры зажимной и фиксирующей гаек – размеры внутренней и наружной гаек колеблются от 19-20 до 75-110 мм.
  • Рабочий температурный диапазон – большинство кабельных сальников может эксплуатироваться при температурах от -40 до +100 0С. Некоторые модели способны выдерживать непродолжительное повышение температуры окружающей среды до +120 0С.
  • Устойчивость к агрессивным химическим веществам: соленой морской воде, кислотам, щелочам, органическим растворителям и другим нефтепродуктам.
  • Степень пыле,- и влагозащиты (IP).


Гермовводы для кабеля размеры

Герметизация вводов инженерных коммуникаций

Герметизирующая манжета для защиты торцов футляра тип DU …

Подробнее…

Герметизирующая манжета для защиты торцов футляра тип KG/KO …

Подробнее…

Герметизирующая манжета для защиты торцов футляра тип KT ТУ 2531-003-58859224-2014…

Подробнее…

Герметизирующая манжета для защиты торцов футляра тип STM…

Подробнее…

Герметизирующая манжета АР Конус тип 2 для защиты торцов футляра ТУ 2531-003-58859224-2014…

Подробнее…

Герметизирующая манжета АР Конус тип 3 для защиты торцов футляра ТУ 2531-003-58859224-2014…

Подробнее…

Уплотнительная манжета  для стеновых вводов…

Подробнее…

Уплотнительная манжета  для стеновых вводов тип VDW …

Подробнее…

Гидроизолирующий воротник…

Подробнее…

Гидроизолирующий воротник с хомутами…

Подробнее…

Гильза стальная…

Подробнее…

ПВХ Гильза…

Подробнее…

Уплотнитель кольцевого пространства марки АР с оцинкованными/нержавеющими болтами и гайками ТУ 2531-…

Подробнее…

Уплотняющее кольцо «Лабиринт»…

Подробнее…

Мало кто задумывается над тем, что проведение инженерных коммуникаций часто является причиной последующей сырости и влажности на цокольных этажах или в подвале. А все потому, что герметизации вводов не было уделено достаточно внимания. Если герметизация вводов в дом выполнена некорректно или вообще упущена, то потом решать вопрос с излишней влажностью помещений уже практически бессмысленно.

Чем важна герметизация вводов в подвальное помещение

Квалифицированные строители обязательно позаботятся, чтобы была выполнена любая герметизация вводов и выпусков инженерных коммуникаций:

  •  герметизация вводов инженерных подземных коммуникаций;
  •  герметизация вводов в резервуары;
  •  герметизация вводов системы отопления в здание;
  • герметизация вводов тепловых сетей;
  • герметизация проходов кабелей;
  • герметизация вводов водопровода;
  • другие виды герметизации вводов инженерных коммуникаций.

Зачастую проблема герметизации вводов инженерных коммуникаций в здание и в особенности в подвальном помещении заключается в наличии огромного количества самых разнообразных герметиков. Но даже герметизация вводов инженерных коммуникаций в здание СНИП веществом может оказаться недейственной, если проведена с нарушением стандартных требований. И тогда подвал постоянно будет подтапливаться, что может явиться в скором будущем причиной аварийного состояния совершенно нового здания.

Герметизация вводов инженерных коммуникаций СНИП и другие ее виды

На сегодняшний день герметизация вводов инженерных сетей может осуществляться при помощи следующих герметиков:

  • герметизация вводов коммуникаций посредством специальных гидроизолирующих растворов;
  • герметизация вводов в здание с помощью саморасширяющихся смесей из бетона;
  •  герметизация кабельных вводов и трубопроводов, благодаря установке гидроворотника.
  • пенная герметизация инженерных вводов;
  •  герметизация вводов трубопроводов на основе резиновых уплотнителей кольцевых пространств;
  •  герметизация проходов кабелей при содействии особой герметизирующей пасты Стопак;

Какой бы ни была герметизация кабельных вводов в здание, ее основной задачей всегда будет создание гидроизолирующего барьера, чтобы проход трубы или кабеля в стене или другой перегородке, фундаменте оставался сухим. Герметизации вводов тепловой сети в здание фото демонстрирует особенности этого процесса. При этом, герметизация кабельных вводов ПУЭ не менее эффективна, чем герметизация проходов при вводе кабелей уплотнительной массой.

Особенности герметизации проходов через стены

Всякая герметизация проходов при вводе кабелей через стены или фундамент осуществляется посредством бурения или создания иным образом специальных отверстий. Герметизация подземных вводов в таком случае всегда выполняет две основных функции:

  • герметизация вводов системы отопления и других коммуникаций должна способствовать устранению любых намеков на возможные протечки изнутри или с внешней стороны трубопровода;
  • материалы для герметизации вводов инженерных коммуникаций следует подбирать такие, которые смогут обеспечить надежную фиксацию кабеля или трубы в отверстии.

Надежность системы коммуникаций сегодня зависит и от правильно подобранных материалов для герметизации кабельных вводов и трубопровода, а также от корректного чертежа герметизации ввода через стену подвала или любую другую перегородку. Без изначального проекта подобные работы проводить не рекомендуется.

Способы герметизации

Для герметизации ввода в частном доме или коттедже чаще всего используют противопожарную полиуретановую пену, равномерно распределяя ее в трубе вокруг кабеля. После затвердевания монтажную пену обрезают и частично трамбуют, вдавливая в трубу. Получившееся углубления штукатурят цементным раствором. Пример такого варианта герметизации кабельной линии предоставлен на фото ниже:

Также можно попробовать использовать дедовский метод: ветошь нарезанная тонкими лоскутами, жидкий цементный раствор и обильно им смоченный лоскут тряпки трамбуют деревянной палочкой в зазор между кабелем и трубой.

Еще один часто используемый способ — применение герметика, который заполняет неровности и пустоты между отверстием и закладной гильзой, как правило, из фиброцемента, металла либо пластика. Герметизация ввода кабеля по данной методике имеет преимущество в том, что герметик не затвердевает, благодаря чему вводное отверстие является пригодным для ремонта.

Помимо этого на рынке присутствуют специализированные профессиональные материалы для уплотнения и производства герметичных вводов. Для герметичного прохода в щитовой шкаф или исполнительный механизм чаше всего используют гермоввод кабельный — сальник PG, изображенный на фото ниже:

Большая номенклатура моделей и различных размеров делают данное решение простым и универсальным. Разборная конструкция кабельного гермоввода позволяет установить его в совершенно разных и удобных для обслуживания местах. При этом наличие резинового уплотнителя и правильно подобранного размера кабеля и гермоввода позволит добиться высоких показателей герметичности, степень защиты IP54-IP68.

Следует дополнительно отметить такой способ герметизации кабельного ввода, как применение уплотнителя, который бетонируется в опалубке, и системной крышки. С виду такой способ защиты выглядит следующим образом:

Существуют также специализированные уплотнители, позволяющий выполнить надежную герметизацию ввода кабеля посредством термоусадки, надувных проходов, перчаток и т.д. Все эти приспособления, как правило, являются импортными, поэтому стоимость такого способа защиты является достаточно высокой. В этом случае рациональнее рассмотреть простые, но эффективные и проверенные временем варианты.

На видео ниже наглядно показываются несколько методов, как можно герметизировать место введение кабельной линии в здание либо колодец:

Вот мы и рассмотрели способы герметизации кабельных вводов. Как вы видите, существуют достаточно множество действенных вариантов защиты уязвимого места от попадания влаги. Надеемся, предоставленная информация была для вас полезной и интересной! Если возникнут вопросы, вы всегда можете задать вопрос электрику!

Рекомендуем также прочитать:

  • Как соединить провода в распределительной коробке
  • Как защитить светодиодную ленту от влаги
  • Как провести электропроводку в трубах

Конструктивные особенности

Кабельный лоток

Гермоввод кабельный представляет собой конструкцию, состоящую из:

  • зажимной и стопорной гайки, выполняющих роль фиксатора;
  • уплотнителей – для герметизации шкафов во вредных, запылённых и влажных условиях;
  • зубчатой муфты, дополнительно удерживающей кабель для проведения монтажных работ и эксплуатации.


Сальник для прокладки кабелей внутрь электрических шкафов с затяжным механизмом состоит из набора отдельных элементов, каждый из которых имеет свою определённую функцию

Важно знать! Встречаются более простые и дешевые конструкции, выполненные из резины и не имеющие надёжного болтового зажимного механизма. Они тоже называются сальники и служат для герметизации распределительных шкафов

Однако фиксировать провод данный механизм, вставленный в распредустройство, вряд ли сможет. Они являются более универсальными и не требующими много времени для установки. Для них нужно всего лишь при проведении монтажных работ и вводе кабеля прорезать ножом или острым предметом нужное по диаметру отверстие и ввести кабель.


Существуют упрощенные виды гермовводов, которые используются в бытовых условиях

Кабельный ввод. Какой выбрать в свой дом?

В магазинах мы можем встретить разные виды кабельных вводов, отличающихся по различным параметрам. Что это за параметры? И что следует учесть, выбирая это устройство?

Материал

Кабельные вводы могут быть изготовлены из самых разных материалов. Это влияет на способ использования продукта, а также на его полезные параметры. Рассмотрим ниже особенности каждого из них:

Кабельный ввод из пластика. Самые популярные модели кабельных вводов делаются из полиамида. Этот материал характеризуется прежде всего высокой устойчивостью к изменяющимся погодным условиям

Также отметим его высокую механическую прочность и то, что он относится к самозатухающим пластикам, что крайне важно, если случится короткое замыкание. Сальник из полиамида также может иметь защиту от вибрации;

Резиновый кабельный ввод — это вид используется, в основном, в производстве различного оборудования

Резина не выглядит эстетично, но отличается хорошей степенью адаптации к конструкции кабеля. Вводы с дополнительным усилением очень хорошо защищают кабели и провода от повреждения изоляции или разрушения. Резиновые изделия также легко собираются;

Металлический кабельный ввод — редкое решение, которое, впрочем, отличается очень высокой механической прочностью. На рынке есть модели, предназначенные для работы при очень высоких температурах (до +200 градусов). Благодаря своей конструкции металлические вводы гарантируют высочайшую степень защиты кабелей и проводов, особенно при различных видах повреждений
Принимая решение о покупке металлического сальника, обратите внимание на то, была ли она должным образом защищена от влаги (поскольку металл боится коррозии);

Латунный кабельный ввод — эти модели тоже редко встречаются. В магазинах мы можем найти вводы со специальной уплотнительной вставкой, резьбой, адаптированной для конкретных применений, с разгрузкой от натяжения, трубой, винтовым зажимом, а также угловые модели.

Размеры

Эти изделия продаются как с метрической, так и дюймовой резьбой. Первый тип ввода можно купить в размерах:

  • кабельный ввод m12;
  • кабельный ввод m16;
  • m20;
  • m25;
  • m32;
  • m40.

Изделия с дюймовой резьбой отмечены символом PG и есть такие размеры как:

  • кабельный ввод pg7;
  • кабельный ввод pg11;
  • pg16;
  • pg21;
  • pg36;
  • pg48.

Диаметр

Помимо градации по размерам сальниковые коробки отличаются по диаметру отверстия. При выборе кабельного ввода следует учитывать, чтобы его диаметр соответствовал допустимому диаметру кабелей и проводов. Это значение дается в миллиметрах.

Диапазон температур

Самые простые модели предназначены для работы в комнатной температуре. Более качественные и дорогие сальники могут сохранять свои свойства в диапазоне температур от -40 до +100 градусов по Цельсию, а металлическим моделям не страшны даже +200 градусов.

Степень защиты

Чем она больше, тем лучше. Кабельные вводы самого высокого качества отличаются степенью защиты IP68, что означает полную защиту от пыли и даже постоянного погружения в воду.

Для чего нужен герметичный ввод

Гермоввод предназначен для надежного и безопасного введения кабельных линий в шкафы электрических аппаратов и устройств. Его применение позволяет добиться следующих положительных эффектов:

  1. Изоляция кабеля защищена от механических повреждений. За счет гермоввода провод не касается острых и жестких краев электрического аппарата. Поэтому исключено повреждение его изоляции с последующим замыканием на стенки устройства.
  2. Место входа кабеля в корпус аппарата получается герметичным. Применение ввода защищает внутренние части шкафа от пыли и грязи.
  3. Надежное крепление кабеля. Гермоввод позволяет зафиксировать провод с помощью специального зажима. Поэтому кабель всегда будет оставаться на положенном месте.


Ввод электролинии в шкаф

Конструкция кабельных вводов

Кабельный лоток

Самая распространенная и надежная конструкция гермоввода включает в себя следующие составные части:

  • Корпус – штуцер с двусторонней наружной резьбой и средней частью под рожковый ключ или головку;
  • Внутренний резиновый уплотнитель – втулка, плотно входящая внутрь корпуса и имеющая сквозное отверстие;
  • Внутренний зажим-фиксатор – лепестковая внутренняя муфта, располагающаяся между наружной фиксирующей гайкой и одной из резьбовых частей корпуса. При накручивании наружной гайки на резьбу корпуса лепестки муфты постепенно сжимаются, надежно фиксируя вставленный в гермоввод провод.
  • Зажимная гайка – наружная гайка, которая при накручивании на одну из резьб корпуса сжимает лепестки внутреннего зажима фиксатора, прочно закрепляя вставленный в резиновую втулку кабель;
  • Гайка фиксатор – узкая гайка, накручиваемая на резьбовую часть корпуса, располагающуюся внутри подключаемого к силовой линии электрооборудования, распределительного шкафа, короба;
  • Уплотнительное кольцо – резиновая круглая прокладка с большим сквозным отверстием, одеваемая на резьбовую часть корпуса кабельного гермоввода, располагающуюся внутри электрооборудования. Служит для герметизации подключаемого оборудования от проникновения из внешней среды пыли, газообразных смесей, мелких частичек влаги.


Конструкция кабельного сальника

Виды и применение кабельных вводов (гермовводов) при монтаже электропроводки

Гермоввод стал обыденностью. Без него не обходится ни один шкаф управления мощными электродвигателями или освещением. На первый взгляд это электротехническое изделие может показаться излишним. Но без применения гермоввода невозможно построить современное оборудование так, чтобы оно было надежным, безопасным и безотказным.

Для чего нужен герметичный ввод

Гермоввод предназначен для надежного и безопасного введения кабельных линий в шкафы электрических аппаратов и устройств. Его применение позволяет добиться следующих положительных эффектов:

  1. Изоляция кабеля защищена от механических повреждений. За счет гермоввода провод не касается острых и жестких краев электрического аппарата. Поэтому исключено повреждение его изоляции с последующим замыканием на стенки устройства.
  2. Место входа кабеля в корпус аппарата получается герметичным. Применение ввода защищает внутренние части шкафа от пыли и грязи.
  3. Надежное крепление кабеля. Гермоввод позволяет зафиксировать провод с помощью специального зажима. Поэтому кабель всегда будет оставаться на положенном месте.

Строение кабельного ввода

Гермоввод состоит из корпуса в виде трубки. Обычно он пластиковый. С обоих концов корпуса имеется резьба под гайку. Она предназначена для крепления гермоввода к корпусу электрического аппарата.

Внутри находится резиновая заглушка. Перед монтажом провода ее следует проколоть. Она гарантирует герметизацию места входа кабеля. На той части изделия, которая находится внутри электрощитка, есть цанговый зажим для провода. Он надежно удерживает кабель, и затягивается посредством гайки-колпачка.

Технические характеристики

От правильного выбора герметичного ввода зависит его последующая эксплуатация

Поэтому особое внимание следует уделить техническим характеристикам. К ним относятся:

  • материал корпуса (сталь, латунь, нейлон, полиамид);
  • диаметр и шаг наружной резьбы;
  • размеры гаек для фиксации как самого гермоввода, так и провода;
  • диапазон рабочих температур;
  • класс пыле- и влагозащищенности (IP54 или IP68);
  • цвет, который иногда указывает на назначение кабеля.

Классификация гермовводов

С точки зрения материала изготовления герметичные вводы бывают пластиковые (PG 36 или MG) и металлические (PG M или MG M). Их более подробные характеристики приведены в таблице.

Также кабельные вводы отличаются и по характеристикам окружающей среды. Здесь принято выделять два вида:

Выбор герметичного ввода

Правильный выбор гермоввода гарантирует его продолжительный срок эксплуатации и надежную фиксацию провода. При подборе необходимо ориентироваться на четыре критерия:

  1. Температура окружающей среды. В строении ввода есть уплотнитель. Если он выполнен из силикона, то такое изделие допустимо использовать при температурах до 120°C. Неопрен же выдерживает максимум 70°C.
  2. Материал гермоввода. В быту обычно используют пластиковые вводы. На производстве же предпочтительней модификации из нержавеющей стали. Они прочнее и не подвержены свойственному пластику высыханию.
  3. Габаритные размеры, диаметр отверстия под провод и шаг крепежной резьбы. Подбираются по месту в зависимости от сечения кабеля и отверстий под ввод.
  4. Степень защищенности. Самые герметичные изделия способны выдержать подводные испытания на большой глубине. Например, гермовводы от компании Hummel уверенно выдерживают давление до 9 бар и имеют класс защиты IP68. Но они стоят хороших денег. Дешевые модели просто защищают от пыли и капель воды.
  5. Взрывозащищенность. Среди российских производителей подобных гермовводов отмечается компания «ДКС». Данные изделия подходят для использования в помещениях со взрывоопасной средой.

Плюсы использования герметичного ввода

Гермовводы для кабелей существенно повышают защищенность оборудования от механических повреждений. Снижается риск случайного вырывания провода из шкафа распределительного устройства. Исключается перетирание кабеля об острые края просверленного под него отверстия. Все это в совокупности положительным образом сказывается на бесперебойности и безопасности оборудования.

Герметичный ввод обязательно присутствует на любом ответственном оборудовании. Его применение снижает затраты на ремонт и обслуживание электрических шкафов и разветвительных коробок.

Гермоввод следует выбирать, исходя из будущих условий эксплуатации. Самое главное, что стоит учесть при подборе — это влажность, запыленность и взрывоопасность помещения. В зависимости от этих факторов выбираются изделия с соответствующим классом защиты.

Преимущества использования

Использование кабельных сальников обусловлено следующими преимуществами:

  • Надежная фиксация силовой линии;
  • Защита наружной изоляции кабеля от повреждения острыми металлическими кромками;
  • Обеспечение герметичности подключаемого оборудования;
  • Простота монтажа.

Таким образом, использование гермовводов для монтажа кабеля позволяет обезопасить небольшие вводные участки силовых линий от различных механических повреждений, надежно загерметизировать подключаемое электрооборудование от проникновения пыли и влаги, делая процесс его эксплуатации более безопасным и удобным.

Работы на стадии строительства

Проще всего заниматься должным образом герметизацией вводов коммуникаций, когда здание только строится. Современные строительные мероприятия достаточно универсальны, чтобы полностью закрыть проблему по герметизации инженерным сетей и кабельных линий через конструкцию объекта

И не важно, из какого материала изготовлен ввод. Всегда можно найти способ создать надёжную конструкцию, которая будет препятствовать проникновению в здание влаги, и поддерживать внутренний микроклимат

Для герметизации часто используются специальные гидрошнуры, гидрошпонки и другие изделия из гидрофильной резины.

В принципе, технология герметизации любых вводов довольно проста: на трубу или гильзу, которая будет проходить через бетон, монтируется одно или два кольца из пенебара или другого подобного материала, способного расширяться при контакте с водой. Кольцо можно притянуть к трубе с помощью серпянки, для обеспечения его неподвижности во время заливки бетоном.

Также при герметизации распространено использование набухающих герметиков. После установки колец можно приступать к заделыванию ввода бетоном. Под воздействием воды, содержащейся в цементной смеси, пенебар или другой специальный герметик начинает набухать и перекрывает путь влаге внутрь объекта. Применяемые для герметизации вводов материалы не теряют своих эксплуатационных качеств под воздействием воды и не разрушаются от перепада температуры. Срок службы таких конструкций сравним со сроком службы бетона.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
