Установка подрозетников в бетонную, кирпичную или гипсокартонную стену

Сверление

Основным условием правильности выработки бетона перфоратором является то, что направление центрирующего сверла должно быть строго перпендикулярным к плоскости стены. Если не хватает опыта, то лучше потренироваться на ненужных участках бетонных ограждений.

В этом видео наглядно показана конструкция подрозетников:

Габариты стандартной коронки совпадают с внешними размерами подрозетников по бетону. Поэтому коронку при сверлении полностью утапливают в стене. По окончании работы в отверстии остаётся бетонный цилиндр с отверстием посередине. Его легко выбивают зубилом, установленным в перфораторе в режиме отбойного молотка.

При отсутствии коронки поступают следующим образом:

  • подрозетник прислоняют донышком к центральной точке разметки и обводят корпус коробки карандашом;
  • к сверлу прислоняют подрозетник, и отмечаю изоляционной лентой высоту стакана;
  • внутри контура разметки высверливают максимальное количество отверстий в режиме перфорации, утапливая сверло до изоляционной отметки;
  • выбивают зубилом проём так же, как и в предыдущем случае.

Высверливание посадочного места для подрозетника Источник electrikmaster.ru

В этом видео показана установка подрозетников:

Подготовка подрозетников

Перед установкой в коробке выламывают боковое окошко. Через полученный проём протягивают провода на длину около 10 см. Концы проводов зачищают и обжимают клеммником. Контактные элементы необходимы для многопроволочных жил. Лохматые скрутки часто приводят к короткому замыканию и что ещё хуже, могут стать причиной возгорания проводки.

Перфорированные проёмы в стакане располагаются с четырёх сторон на боковой стороне ПР. Это сделано для того, чтобы можно было протянуть в коробку провод с любого направления, не создавая лишнего скручивания проводки.

Монтаж ПР

  1. Отверстие в бетоне очищают от пыли и смачивают водой для повышения адгезии бетонной поверхности гнезда.
  2. Гипс или алебастр разводят водой в пропорции 1:2.
  3. Раствор наносят шпателем по кругу внутри отверстия.
  4. Коробку с протянутым проводом вставляют в посадочное место.
  5. Выдавленный раствор удаляют.

Удаление лишнего раствора Источник www.sibelektrika.ru

Подсоединение и установка арматуры

После застывания алебастра производят следующие действия:

  • зачищенные концы проводов или клеммы закрепляют на колодке выключателя или розетки;
  • обычно клеммы крепят винтами с шайбами.
  • бывает арматура с самозажимным крепежом. Концы проводки вставляют в отверстия, и подпружиненные планки зажимает их;
  • провод укладывают на донышко подрозетника и вставляют арматуру;
  • площадку колодки отверстиями надевают на винты ПР и проворачивают до ровного положения. Винты завинчивают отвёрткой;
  • боковые винты колодки закручивают до максимального упора раздвижных лапок в поверхность стакана;
  • в гнёзда колодки вставляют клавиши выключателя. Затем крепят лицевую рамку. Лицевую панель розетки прикручивают к колодке винтом.

Крепление арматуры розетки в подрозетнике Источник sense-life.com

Как производится установка розетки смотрите в видеоролике:

Как установить коробку под розетку в бетонную стену

Для начала рассмотрим установку подрозетника в монолитную конструкцию. Монтаж осуществляется только после штробления канала под электрокабель. Первым делом понадобится определенный инвентарь:

  • перфоратор,
  • зубило и молоток,
  • гвоздики 10 мм,
  • шпаклевка, строительный клей или цемент,
  • уровень,
  • отвертка шлиц на 4 мм,
  • отвертка крест на 2 мм.

Инструкция по штроблению каналов подрозетника:

  • нарисовать план электросети помещения,
  • продумать размещение, высоту и количество розеток, которые необходимы для данного помещения,

на штробе под кабель, в месте, отмеченном на плане, просверлить перфоратором отверстие,

  • очистить полученное отверстие от мусора,
  • вставить подрезетник, если необходимо, расширить отверстие.

На данном этапе подготовительные работы закончены. Теперь нужно отключить электропитание и приступать к непосредственному монтажу подрозетников.

Монтаж коробок под розетки включает в себя следующие пункты:

  • если кабель не был проложен заранее, то его подключают к счетчику и фиксируют в штробе до места первого разрыва. Запас должен быть не менее 10 см,
  • в подрозетнике выдавливают или вырезают отверстия под кабель,
  • конец кабеля зачищают от изоляции и отдельные проводки просовывают внутрь подрозетника,
  • подрозетник фиксируют в отверстие и закладывают цементом, строительным клеем или шпаклевкой. Выбор материала зависит от размера отверстия, если щель большая, лучше подойдет клей или цемент, если маленькая – шпаклевка.

Далее подключается розетка или выключатель, а после нанесения декоративных материалов устанавливается их лицевая часть.

Какие подрозетники нужны для гипсокартона?

Установка стандартных подрозетников в стене из гипсокартона не является лучшим решением. Разумеется, можно посадить их на клейкий раствор в плите, однако это не является ни прочным, ни эстетическим решением.

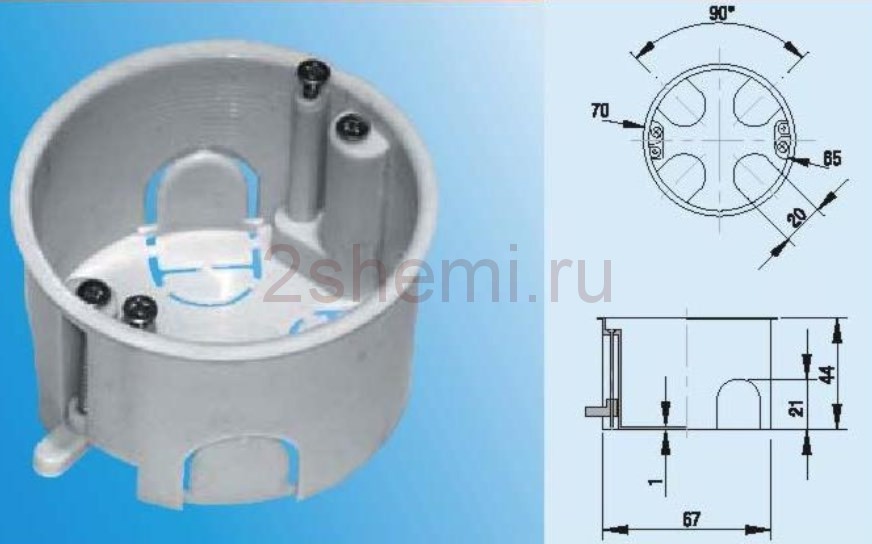

Короба, предназначенные для таких материалов, имеют дополнительные винтовые элементы с вкладками.

Кроме набора винтов с прикрепленными язычками такие банки не выделяются ничем особенным, там тоже есть в разных местах коробки отламывющиеся пластмассовые детали для ввода проводов.

Затянув винт, язычок перемещается к поверхности банки. После вставки банки в отверстие просверленное в пластине гипсокартона и затягивании винта, в какой-то момент язычки прижмут её изнутри, фиксируя банку в отверстии.

Критерии выбора и основные требования

Современный строительный рынок предлагает большое разнообразие установочных коробок, поэтому надо знать, на что обратить внимание при выборе изделий такого типа:

Размеры

Основным параметром изделий является диаметр, стандартное значение которого лежит в пределах 68-72 см, однако существуют и другие разновидности. Конкретный выбор зависит от используемых электротехнических приборов. Еще одним важным параметром можно назвать высоту подрозетника. Это значение должно соответствовать расстоянию от основной стены до гипсокартонного листа.

Наибольшей популярностью пользуются изделия в форме цилиндра. Также изделия могут иметь квадратную, прямоугольную или овальную форму. Геометрия, отличная от цилиндра, имеет одно преимущество: гораздо больший объем. Это позволяет разместить внутри устройства много проводки.

Количество ячеек

В большинстве случаев установочная коробка представлена в одиночном варианте. Но бывают ситуации, когда необходимо рядом разместить несколько розеток или выключателей. В этом случае можно использовать подрозетники, состоящие из двух, трех и даже четырех гнезд. Такие изделия удобны, но их монтаж более сложен. Решить проблему помогают одиночные элементы, имеющие специальные соединители.

Материал изготовления

Этот критерий особенно важен при выборе установочных коробок, поэтому к нему предъявляются особые требования. Если изделие изготовлено из пластмассы, то материал должен быть достаточно прочным. Пластмассовая коробка должна быть жесткой, а не хрупкой. Элемент должен быть отлит аккуратно, чтобы на поверхности не наблюдалось подтеков. Предпочтение лучше отдать пластиковым коробкам с такими же фиксирующими скобами. Крепежные элементы должны быть ровными и надежными. Материал для изготовления установочной коробки в гипсокартонные стены должен отвечать требованиям пожарной безопасности. Чтобы предотвратить возгорание от короткого замыкания, необходимо выбирать изделия из самозатухающей пластмассы.

Как заменить подрозетник при этом не испортив обои?

Соответственно в этом случае, нет необходимости отрывать обои, разворачивать, потом заново клеить, подмазывать – портить новосозданный интерьер. Всё это ерунда и не бывает нерешаемых случаев.

Когда вытащите старую розетку, то подберите максимально близкий по диаметру подрозетник соответствующий старому отверстию – чтобы он подходил максимально плотно. И если остаётся какой-то люфт (совсем небольшой) используйте пенистый двухсторонний скотч. Но снимайте защитную полоску со скотча только с одной стороны. Проклейте, обматывая по все окружности. Так Вы добавите вот этот недостающий миллиметр диаметра. И всё, он туго сядет в отверстие и главное не будет проскальзывать.

Потомучто, какой у вас в итоге подойдет Вы точно не угадаете.

И опытный мастер бывает сам не сможет угадать на глаз: даже если один вроде бы изначально и подходит, то при окончательной установке может не войти как нужно. Поэтому и ходит электрик с этими несколькими «запасными» подрозетниками.

Такие вещи лучше доверять людям, которые на этом специализируется и занимаются этим на постоянной основе, чтобы не хранить потом кучу всякого ненужного строительного хлама. Как пишут потом интернете «отдам остатки стройматериалов».

Что может заменить приятный и профессиональный монтаж? – да ничто! Поэтому не экономьте копейки на подрозетниках и используйте хорошие подрозетники.

Андрей Белый. REMONT-EKSPERT.RU

При использовании материалов AXIOMPLUS.COM.UA

Все права защищены. Копирование разрешено только с ссылкой на первоисточник

Длина зачистки изоляции

При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.

Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.

Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.

Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.

С плоскими кабелями марки ВВГ и ножом электрика с пяткой, такого фокуса проделать не удастся.

А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.

Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.

Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.

Хотя у каждой марки, есть как свои преимущества, так и недостатки.

Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.

Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.

На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.

Но обычно, оголенная часть жилы не должна превышать 8-10мм.

Длина проводов торчащих из подрозетника выбирается исходя из:

удобства монтажа

глубины подрозетника

Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.

Правила монтажа

Все установочные подрозетники имеют функциональные элементы для облегчения монтажа.

Конструкция зависит от материала вертикальных ограждений:

  • В полые перегородки из гипсокартона коробки ставят с помощью специальной фиксационной системы распорных лапок.
  • В пористых материалах стен применяют кожухи упрощенного строения для монтажа в подготовленные ниши при штроблении.
  • Для бетонных поверхностей используют гладкие коробки, их надежно фиксируют быстросхватывающимися растворами на основе гипса и алебастра и дюбелями.

В гипсокартон

Распорные лапки или ушки — основное отличие коробок под розетки для фиксации в гипсокартоне. При таком креплении, если все размечено правильно, алебастр не потребуется.

Правила монтажа подрозетников в гипсокартон:

  • Коронкой с зубчатым краем сверлят отверстие в панелях так, чтобы диаметр точно совпадал с размером коробки.
  • Саморез фиксируют отверткой, при этом лапки расходятся в стороны, прижимают подрозетник к стене.
  • Стандартное расстояние между ушками — 83 мм.

В бетон

Бетонные стены сверлят перфоратором. Если применять ударную дрель, понадобится в полтора раза больше времени. Обычная дрель не подходит для работы с бетоном.

Сначала на стене делают разметку для основного сверла. Дальнейшие процессы:

  • Наконечник вставляют в метку, начинают сверление.
  • После достижения граничной глубины убирают коронку.
  • Выбивают центральную область в черте реза, применяют перфоратор-отбойник или действуют зубилом и молотком.

Под штукатурку и плитку

Разводку проводки в доме делают чаще всего до штукатурных работ или перед облицовкой стен плиткой. Этот момент учитывают при сверлении выемок для подрозетников. Края коробок должны быть вровень со штукатурным слоем или плиточным покрытием, чтобы розеточная крышка прилегала к поверхности без щелей.

Варианты установки коробок в таких случаях:

  • Край подрозетника выставляют над стеновой поверхностью на 7 — 10 мм (раствор 2 — 5 мм + толщина плитки 5 мм).
  • Формируют отверстие под кожух, заводят в него провода, но сам подрозетник не крепят, а монтируют точно по краям после облицовки или штукатурки.

Как правильно сделать разметку?

Перед тем, как начать установку, нужно карандашом и линейкой наметить то место, где будет располагаться подрозетник (крест из двух линий с прямыми углами). Все замеры делаются от покрытого пола, иначе нужно прибавлять еще около 5 см. профессиональные электрики, делая разметку, придерживаются некоторых стандартов:

в комнатах розетки устанавливают на тридцати см от пола,
в кухне розетку устанавливают около 120 см от столешницы,
выключатели устанавливают на 90 см от пола.

Вам не обязательно точно следовать этим правилам, и разметка может наноситься с вашими требованиями. Также если у вас нет перфоратора или болгарки необязательно сразу бежать в магазин и покупать, ведь такая покупка обойдется довольно дорого. Инструменты можно арендовать.

Замерить место для выключателя можно и с помощью своей руки. Для этого нужно просто подойти к стене, опустить руку и сделать заметку в более удобном положении. Если этот выключатель предназначен для нескольких человек, то расстояние можно высчитать по средней длине руки.

Устанавливайте подрозетник на удобном уровне

Покупать ли подрозетник на несколько элементов?

Групповой подрозетник является скрытым элементом, в котором можно устанавливать от 2 до 5 (в зависимости от типа) выключателей или розеток.

Основным преимуществом этого решения является удобство

Здесь нет необходимости ничего вырезать, нет необходимости уделять особое внимание тому, находятся ли отдельные переключатели по прямой линии и отделены ли отсеки друг от друга

С нижней стороны виден ряд потенциальных кабельных вводов в виде готовых к отрыву пластин (16 на 4 отсека, 8 вверху и 8 внизу).

Когда дело доходит до прокладки кабелей между отсеками, просто удалите пластик разделяющий отсеки и пропустите провода в отверстия.

Этот пластик также имеет разрушаемые элементы, поэтому после прохождения проводов его можно снова собрать в любой комбинации.

Саморезы для установки розеток

Вот такие саморезы я применяю для качественного монтажа розеток. Диаметр – 3,0мм, длина разная – 16, 20, 25, 35 мм. Для сравнения на фото показаны всем хорошо известные саморезы диаметром 3,5 (черный) и 4,2 мм (белый, с прессшайбой).


12 Саморезы для монтажа розеток

Длинные саморезы также можно использовать взамен штатных в новых коробках. Это нужно делать в случае, когда коробка сильно утоплена по отношению к плоскости стены. Или, например, уложена плитка. Гусевский крепежный саморез длиной 12 или 16 мм уже не поможет.


13 Розетка установлена


14 Проверка новой розетки-включаем фазу

Хочу немного похвастаться – недавно всё-таки приобрел себе шуруповерт (до этого пользовался электроотверткой). Интерскол, Литий-ион. Вещь, незаменимая в хозяйстве. Лучше может быть только перфоратор

Основные разновидности

Перед тем как установить подрозетник, нужно выбрать именно те изделия, которые действительно необходимы. Существует несколько видов этих изделий, отличающихся собственными параметрами и техническими характеристиками.

В зависимости от того, где их будут устанавливать, подрозетники различаются следующим образом:

  • Стандартные коробки, устанавливаемые в большинстве конструкций. Изготавливаются в виде пластикового стакана, в нижней части которого имеются прорези под кабели и провода. Эти же прорези способствуют улучшенной фиксации подрозетника в железобетонной стене при схватывании гипсового или алебастрового раствора.
  • Изделия, позволяющие установить подрозетник в стену из гипсокартона. В целом конструкция напоминает стандартную, за исключением лапок, с помощью которых осуществляется притягивание дна к поверхности. В процессе закручивания винтов, лапки постепенно поднимаются вверх и надежно прижимают подрозетник изнутри к гипсокартону.
  • Монтажные коробки, применяемые в монтажных конструкциях. Как правило, это металлические конструкции, выпускаемые в ограниченном количестве и ассортименте. Для подрозетников этого типа существуют свои требования.

Большинство выпускаемых розеток свободно устанавливаются в монтажные коробки, диаметром 50 мм. Помимо классической круглой формы, некоторые виды подрозетников выпускаются квадратными, прямоугольными, многосекционными, предназначенными для установки в бетон или кирпич.

Выбор и замена подрозетников выполняется с учетом такого параметра, как петля запаса. Он означает возможное количество проводов, располагающихся за розеткой или выключателем. Обычно средняя длина такой петли составляет до 20 см. Запас провода необходим на случай замены розеток, при выполнение распайки в подрозетнике, подрезают жилы, зажатые в клеммах. Если запаса не будет, придется наращивать провод с помощью клеммников, сварки, пайки или скруток. Поэтому излишки провода складываются и размещаются на дне коробки.

Что касается отверстий, чтобы вставить и вывести проводку, то их не стоит использовать все, которые намечены в коробке. Это приведет к попаданию крепежного раствора внутрь изделия, а в дальнейшем туда будет попадать пыль и мелкий мусор со стены.

Подготовка перед работами

Безусловно, чтобы установить подрозетник в стену, необходимо иметь некоторый инструмент и подготовить само место установки. По большому счёту, под подготовкой подразумевается оценка стены и подбор подходящего подрозетника или подрозетников в случае, если требуется установить целый блок на несколько розеток.

Место установки размечают, а в ситуации с блоком необходимо не забыть про межосевое расстояние. В итоге само место готово, и остаётся лишь подобрать необходимый инструмент:

  • Карандаш или маркер с линейкой.
  • Перфоратор.
  • Сверло по бетону, если нужно установить розетку в бетонную стену, кирпич, блок и так далее.
  • Молоток.
  • Зубило.
  • Коронка по бетону.
  • Болгарка с диском по бетону.
  • Монтажный нож.
  • Алебастр или другой раствор для замазки.

Как правильно выполнить установку розеток в гипсокартоне

У подрозетников под гипсокартон совершенно другое строение, чем у коробок для кирпича и бетона. Для фиксации изделий в стене не нужен гипсовый раствор. Поэтому работать с ними легче, а сам монтаж обходится дешевле. Для формирования отверстий применяются специальные коронки по гипсокартону. Допускается применение насадок, предназначенных для дерева.

Как установить розетку в гипсокартоне:

По аналогии с бетонными стенами на перегородку наносится разметка.
Коронкой высверливается отверстие, которое по диаметру соответствует величине подрозетника (68 мм).
При монтаже нескольких розеток между центрами изделий нужно сохранять стандартное расстояние – 71 мм.
В стакане удаляются перегородки и в освободившиеся отверстия заводятся провода.
Коробка вставляется в отверстие и распорные винты в конструкции закручиваются, фиксируя изделие в перегородке.
Останется лишь подрезать концы проводов и установить розетку.

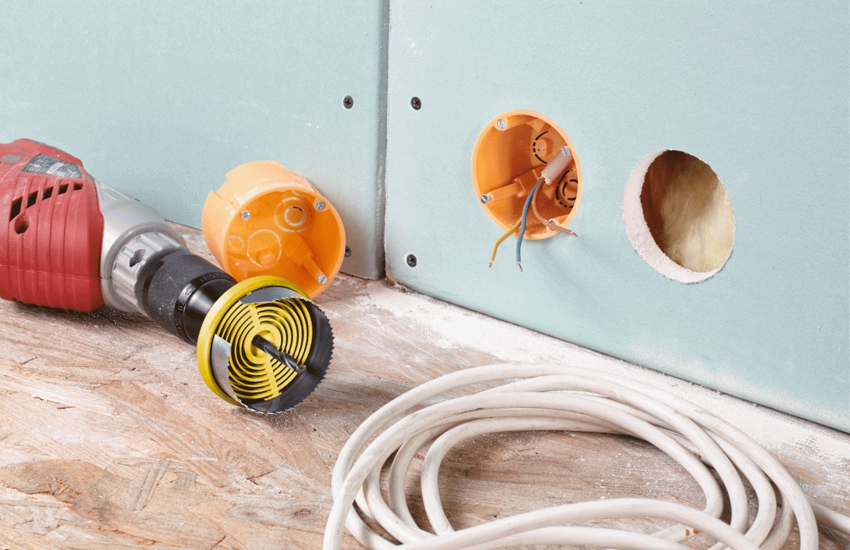

Установка подрозетника в стену из гипсокартона

Технологии монтажа розеток в гипсокартоне и бетоне существенно отличаются. Работать с полнотелыми стенами гораздо дольше и сложнее. Но даже относительно простой в обращении гипсокартон требует внимательного отношения ко всем нюансам. От того, насколько правильно выполнен монтаж стаканов будет зависеть надежность, долговечность и внешний вид розетки.

Назначение и функции подрозетников

Конструктивно большинство подрозетников изготавливается в виде коробок или стаканов различной формы. Материалом служит прочный огнеупорный пластик, реже используется металл. Внешнюю сторону покрывают специальные выступы, обеспечивающие крепление и сцепление со стеной после высыхания раствора. Внутренние стенки, наоборот, отличаются гладкой поверхностью.

На корпусе в определенных местах установлены заглушки, закрывающие отверстия для подводки проводов. В процессе монтажа, когда выполняется установка розетки в подрозетник, они прорезаются или выдавливаются там, где это необходимо. В конструкцию также включены шурупы или саморезы, предназначенные для фиксации подрозетника и розетки. Среди электриков эти изделия называются еще монтажными или установочными коробками.

Основное предназначение подрозетников заключается в следующем:

  • Надежное удерживание розеток на своем месте за счет прочной фиксации в стене монтажной коробки, которую нужно вмазать в отверстие.
  • Обеспечение электробезопасности. Подрозетник в бетонную стену, а также из кирпича и гипсокартона, изготавливается из материалов, обладающих диэлектрическими свойствами. Электрический потенциал, образующийся на контактах розеток, уже не сможет свободно попасть на металлоконструкции в бетоне.
  • Защита установленных розеток от проникновения внутрь корпуса влаги, пыли и мелких посторонних предметов.
  • Противопожарная защита. Герметичное соединение огнеупорного корпуса установочных коробок предотвращает распространение горения от воспламенившейся розетки.
  • Правильно смонтированные скрытые коробки смотрятся аккуратно и эстетично. Расстояние верхнего края изделия выдерживается вровень с поверхностью стены. В дальнейшем и сами розетки встают на свое место ровно, без каких-либо перекосов.
