То что сила тока и проводимость лучше это факт, а есть ли научное объяснение и величина разности в медных проводах одножильных и многожильных по токопроводимости.

Почему на одинаковом сечении проводимость будет лучше или хуже, медь она и в Африке медь. Разница если только по поверхностным токам, у многожильных чуть больше, из- за большей суммарной площади. Но основная разница по моему только в мягкости. Попробуй что- нибудь сварить сантиметровым медным одножильным проводом, и разница сразу обнаружится. И пожалуй у многожильных теплоотдача чуть больше, из- за большей поверхности соприкосновения с атмосферой. Цена одножильных чуть меньше многожильных

Разница в проводимости в бытовой проводке не такая существенная, чтобы обращать на неё внимание. Выбирайте по удобству монтажа. автор вопроса выбрал этот ответ лучшим

автор вопроса выбрал этот ответ лучшим

11 месяцев назад

Именно из “научных” аргументов, в отношении разницы одно и многожильных проводников, нашел только информацию о ГОСТовских критериях по сопротивлению, предъявляемых к проводникам разной гибкости, а значит и одно и многожильным проводам.

У одножильного проводника сопротивление должно быть меньше. Так например у одножильного провода сечением 1 квадрат, сопротивление на 1 км. составит 18,1 ОМ, однако как проводник 5 класса гибкости, при том же сечении может иметь сопротивление уже 19,5 Ом.

Пожалуй научное объяснение на этом исчерпывается и начинается практическое.

Одножильные проводники обычно называются “установочными” Это значит что после этого они ни будут подвергаться перегибанию или вытягиванию. Они для стационарной работы.

Основным (да пожалуй и единственным) достоинством многожильного проводника, является его гибкость. Возможность высокого осевого изгибания. Это очень актуально например для проводов сечением выше 10 квадратов. Именно по этой причине именно они и применяются в проводах питания бытовых переносных приборов – чайниках, пылесосах, фенах, утюгах и т.п.

Предлагаю посмотреть вот это видео, в котором изложены соображения по поводу выбора типа провода для варочной панели – многожильного или моножильного.

8 месяцев назад

У одножильных проводов такой параметр, как погонное сопротивление, больше, чем у многожильного провода, примерно на 15-20%, в зависимости от марки электрокабеля (основной параметр – количество и толщина проволоки).

Не стоит забывать ещё и то, что одножильный провод вмещает больший объём металла, чем многожильный такого же диаметра. По этой причине сравнивать именно одинаковое сечение будет не правильным.

Но если уже начали сравнивать, то лампочка, подключенная к одножильному кабелю загорится раньше, чем лампочка, подключенная к многожильному кабелю, при равной длине.

Кроме сопротивления, одножильный кабель хуже многожильного, так как хуже гнётся и его тяжелее прокладывать, остальные параметры практически одинаковые.

Почему контактные соединения должны быть выполнены правильно

Прежде всего, давайте разберем с чем связаны требования по качественному выполнению контактных соединений. Ведь недаром п.2.1.21 ПУЭ отдельно оговаривает способы соединения проводов, и разрешает только винтовые или болтовые сжимы, опрессовку, сварку или пайку.

Связано это в первую очередь с тем, что такие виды соединений могут обеспечить должный уровень долговечности и надежности соединения

Ведь любой электрик вам скажет, что более 90% всех повреждений случаются именно на контактных соединениях, и поэтому им уделяется такое большое внимание. Ведь что такое некачественное контактное соединение – это соединение, имеющее большое переходное сопротивление

А раз у нас есть сопротивление — это обозначает нагрев.

Как мы помним из курса физики, любой проводник в нагретом состоянии обладает большим сопротивлением, чем проводник с более низкой температурой. Поэтому получается лавинообразный процесс. От некачественного контактного соединения проводник греется, и еще больше увеличивается его сопротивление. В результате, он греется еще больше — пока не наступает та точка, при которой он просто расплавляется.
В результате, наша основная задача состоит в том, чтобы обеспечить минимальное сопротивление между двумя соединяемыми проводниками. Достигается это за счет обеспечения должной площади соприкосновения двух проводников, а также за счет максимально возможного соприкосновения их между собой.
Сразу давайте разберем, почему мы не будем рассматривать вопрос, как скрутить одножильные провода или их многожильных собратьев. Ведь при правильном подходе, и за счет скрутки можно обеспечить достаточную площадь соприкосновения и сжатия проводников друг с другом.

Дело в том, что в любом случае контактное соединение будет подвергаться температурным воздействиям. То есть, оно будет нагреваться и остывать. А как мы знаем, нагрев ведет к расширению материалов, а охлаждение, соответственно, к сужению. В результате наше контактное соединение, не зафиксированное ни одним третьим элементом, может быстро стать недостаточно качественным.

Где используются многожильные провода

Все многожильные провода, по определению состоят из нескольких более тонких проводников. Благодаря этому такие кабеля отличаются повышенной гибкостью и способностью выдерживать большее количество перегибов по сравнению с одножильными проводами.

Эти качества определяют сферу применения таких кабелей:

изготовление удлинителей;
подключение бытовой техники;
протягивание проводов в трубах через большое количество изгибов;
автомобильная проводка;
монтаж светильников.

Информация! Несмотря на простоту монтажа, производители кабельно-проводниковой продукции не рекомендуют применение кабелей ПВС и ШВВП для монтажа электропроводки.

Разновидности многожильного провода

ВВГ – многопроволочные силовые кабели, имеющие изолирующую оболочку из ПВХ. Используют его при монтаже в квартирах, домах, помещениях не жилого типа с разной степенью влажности воздуха. Удобен для прокладки в местах, имеющих много загибов, извилин, так как ВВГ состоит из множества тонких проводников и достаточно пластичный.
КГВВ – применяется в подключении силовых линий. Обладает высокой эластичностью, количество циклов сгибания может доходить до ста. Существуют модели, относящиеся к 4-5 классу гибкости, согласно ГОСТу, имеющие сечение до 10 мм и 3-5 классу, с сечением 16 мм и более.
ВРБ – бронированный силовой кабель, подходящий для прокладки под землей. Он устойчив к негативному влиянию почвы на оболочку, способен работать даже при сбоях в электросети, коротком замыкании. Прочная броня не допускает растяжения ВРБ. Низкий степень эластичности, не мешает использовать его при укладке на трассе, имеющей изгибы и повороты.
КОГ – это медный кабель, имеющий много жил и резиновую изоляцию. Обладает повышенной пластичностью. Его можно использовать в открытых или закрытых помещениях с высоким уровнем влажности. Не боится воздействия прямых солнечных лучей. Относится к пятому классу гибкости. Если проводник имеет диаметр от 16 до 35 мм, то он способен выдержать до 10000 циклов на изгиб, от 50 до 150 мм – 12000 циклов.
SiHF – выдерживает воздействие температуры до 220 С благодаря силиконовой изоляции. Она так же способна выдержать воздействие щелочных растворов, масел, спиртосодержащих веществ.
КГ – медный многожильный кабель, имеющий резиновое изоляционное покрытие. Можно прокладывать снаружи здания и внутри помещений, использовать со сварочными установками. Высокая степень гибкости позволяет проводить монтаж с множеством загибов и поворотов.
КУПЭВ – гибкий экранированный. Может состоять из 7-52 жил. Сечение варьируется от 0,35 до 0,5 мм. Способен выдержать около 100 циклов на изгиб.
ПВС – имеет изоляцию из ПВХ, содержит 2-5 жил. С его помощью соединяют электроприборы различного назначения: от бытовых устройств до садовых инструментов. Обладает высокой степенью гибкости, что позволяет использовать его для монтажа осветительных элементов и электророзеток. Выдерживает воздействия температур в диапазоне от -40 до 40 градусов и цикл изгибов до 3000.
ШВВП – кабель из меди плоской формы. Количество жил 2-3, гибкие, с покрытием ПВХ. Используют для подсоединения приборов, обладающих не высокой мощностью.

Меры безопасности

К категории непрофессиональных соединений относится метод скрутки многожильных проводов с одножильными. Такой вариант кабельного подсоединения общими правилами и установленными мерами безопасности не предусматривается, поэтому это подсоединение, как правило, всегда отклоняется специалистами приёмной комиссии, в результате чего объекты не принимаются в эксплуатацию.

Чаще всего такая скрутка внутри специальной коробки применяется в качестве промежуточной операции, предшествующей пайке или сварке, а также обжиму всех мест соединения, или в экстренных случаях, при отсутствии возможности выполнить профессиональное подсоединение.

Мерами безопасности предусмотрено:

аккуратное удаление изоляции на участках соединения;
обезжиривание оголённого места провода ацетоном;
тщательная зачистка обезжиренного участка наждачной бумагой;
восстановление проводной изоляции на участке соединения.

На практике по правилам безопасности может применяться несколько вариантов подсоединения, включая:

простую параллельную скрутку. Наиболее распространённый и простой для самостоятельного выполнения вариант соединения с достаточно неплохим качеством контакта, но ослабевающим при вибрации или механическом воздействии;
способ «навивки», применяемый при необходимости осуществить ответвление проводов от центральной магистрали.
бандажную скрутку для подсоединения двух и более проводов с дополнительным проводником из аналогичного материала. Вариант способствует механической прочности на разрыв в участке соединения.

Самым удачным и наиболее надёжным способом временного соединения с соблюдением всех мер безопасности по-прежнему считается вариант простой накрутки с последующим зажимом

Важно помнить, что метод скрутки проводников принято считать небезопасным, если после подсоединения не используется хорошая, качественная изоляция контактирующих участков

Скрепление одножильных проводов с многожильными кабелями не отличается какими-либо специальными условиями, поэтому может быть использован практически любой способ соединения. Тем не менее каждый вариант обладает некоторыми преимуществами и недостатками, которые должны быть учтены для выбора оптимального метода крепления.

Различие конструкции

Разберемся, что определяет класс гибкости кабелей.

Одножильный провод имеет монолитную жилу из одной проволоки необходимого номинального сечения. Предел стойкости изгибания до переламывания у разных материалов отличается. Медь выдерживает около 80 циклов перегибов, у алюминия эта цифра редко превышает 10. Это первый класс гибкости.

Стержень многожильного кабеля составлен из большого количества скрученный между собой тонких проволок, сумма сечений которых образует номинал. Поперечный разрез жилы напоминает конструкцию металлического троса. Количество, толщина проволочек определяют степень гибкости. Предельное количество циклов изгиба достигает более 30000 для медных проводников пятого класса.

Мягким кабелем удобно подключать клеммы розеток, патронов светильников, где монолит часто обламывается. Удобно включить варочную поверхность электроплиты, которую приходится сдвигать при уборке. Стационарно подключить к сети вибрирующую при работе стиральную машину.

Способы соединения многожильных проводов

Перейдём теперь непосредственно к соединению двух и более многожильных проводов. Нужно заметить, что при сечении больше 16 мм 2 и при соответствующих больших нагрузках, соединение двух и более кабелей скруткой не выполняется, так как считается ненадёжным и неправильным. Выполняется только через клеммник и с применением наконечников.

Однако, при организации систем освещения и подключения бытовых приборов используется провод с диаметром 1,5; 2,5; 4 мм 2 поэтому рассмотрим способы их монтажа. В действительно же скрутка проводов из меди и алюминия запрещена!

Скрутка двух медных многожильных проводов. Данное соединение очень простое и распространённое в виде параллельной скрутки даёт в результате надёжный для такого сечения и протекающего по нему тока, контакт, но плохо переносит разрыв на усилие и вибрацию.
Скрутка трёх и более проводов. Аналогично предыдущему но требует больше усилий и тугости скрутки пучка.
Последовательное соединение двух многожильных проводов — метод «навивки». Данная методика понадобится в случае подключения к основной линии.
Бандаж. Выполняется за счёт скрутки отдельным проводом, может быть как дополнительный элемент последовательного или же параллельного метода. Обеспечивает дополнительную надёжность на разрыв.

Каждый из этих способов рекомендуется после скрутки дополнительно опрессовать в наконечник (гильзу) или же спаять, что в несколько раз улучшит его контактные характеристики и повысит надежность в процессе эксплуатации.

Напоследок рекомендуем просмотреть видео уроки, на которых наглядно показывается, как выполняется соединение многожильных проводов:

Будет полезно прочитать:

Возможные варианты соединения токопроводящих жил

Существуют различные варианты формирования качественного соединения проводов. Их выполнение осуществляется согласно ПУЭ. При этом необходимо иметь в виду, что указанные правила не допускают использование скрутки для образования контактной части между проводами. Скрутить провода можно только для обеспечения временной работоспособности электрической цепи.

Далее представлены допустимые способы соединения токопроводящих жил.

Клеммные колодки

Клеммные колодки представляют собой контактную часть, которая покрыта диэлектрическим материалом. Соединение выполняется за счет сжима проводников. Для этого может использоваться винтовой, резьбовой зажим. Также выпускаются изделия с дополнительной прижимной пластиной.

Соединение проводов с помощью винтовой клеммной колодки

В зависимости от вида используемого зажима, рекомендуется придерживаться следующих правил:

Формирование контакта между одножильными медными проводниками осуществляется при помощи винтовой фиксации. Она предполагает заведение отдельных концов в латунную часть клеммы, с последующим затягиванием винтов. Данная методика противопоказана для образования электрической цепи из алюминиевых кабелей. Это обусловлено сильным повреждением рабочей поверхности проводника в процессе сжатия винтом.
Применение винтового клеммного устройства для создания контакта между многожильными проводами, также не рекомендуется. В процессе закручивания винта могут повредиться отдельные токопроводящие жилы кабеля.
Для соединения между собой многожильных и одножильных проводников лучше всего воспользоваться колодками с винтом и специальным наконечником. Он представляет собой пластину с ровной поверхностью, которая обеспечивает плотную фиксацию токопроводящих жил без нанесения механического повреждения.

Барьерные зажимные клеммники

Пружинные клеммы

Конструктивно изделие практически аналогично клеммным колодкам с винтовым и резьбовым зажимом. Также имеется контактная часть и защитный корпус из диэлектрика. Крепеж токопроводящих жил осуществляется посредством пружин, между которыми расположена токопроводящая пластина. Для сжатия пружин предусмотрен специальный пластиковый рычаг.

Пружинная фиксация в клеммных колодках является универсальным способом соединения различных видов проводов. При этом многие специалисты сомневаются в надежности и долговечности такого контакта.

СИЗ колпачки

СИЗ колпачки получили широкое применение для формирования контакта между проводами в распределительных коробках. Допускается выполнять соединения только из идентичного материала токопроводящих жил. Для этого осуществляется накручивание колпачка по часовой стрелке на подготовленный пучок проводников. В нем расположена фиксирующая пружина, которая сработает при требуемом уровне затяжки.

Использование СИЗ колпачков

Рассматриваемые изделия выпускаются различных оттенков и размеров. Обладают отличным качеством соединения, а также низкой стоимостью.

Специальные гильзы

Для выполнения соединения жил кабеля посредством прессования понадобится использовать гильзы и специализированные клещи. Гильзы изготавливаются из меди и алюминия под конкретный вид материала провода. Также выпускаются универсальные гильзы из латуни. С их помощью можно сформировать контакт между алюминиевыми и медными токопроводящими жилами. Клещи необходимы для качественной прессовки гильзы. Они бывают двух видов:

ручные;
гидравлические.

Опрессовка скруток гильзами

Пайка и сварка

Формирование контакта между проводниками пайкой или сваркой способствует получению надежного соединения. Но данный метод требует применения специального оборудования, а также навыков работы с ним.

Для осуществления пайки понадобится паяльник, канифоль и припой. Предварительно выполняется подготовка соединяемых поверхностей. Здесь могут возникнуть проблемы с многожильными кабельными линиями, так понадобится обработать каждую отдельную жилу. В дальнейшем процесс образования практически идентичен. Первоначально выполняется соединение проводников скруткой, после чего наносится припой.

Соединение проводов пайкой

При задействовании сварки также потребуется провести подготовительные работы. При этом суть метода заключается в расплавлении концов соединяемых проводников. После их застывания получается качественное соединение. Указанным способом можно сформировать контакт между неограниченным числом токопроводящих жил.

Правила подключения многожильного проводника

Очень часто во время прокладки многожильного кабеля или же провода возникает необходимость подключения его к таким распространённым элементам электрической цепи как автоматический выключатель, розетка, счётчик, вилка, патрон светильника и так далее. Чаще всего при этом используется именно медные провода, особенно в быту. Главная задача при этом обеспечить надёжный контакт с зажимным болтовым соединением этих устройств и аппаратов, а значит сделать многожильный провод как можно монолитнее и однороднее. Выполнить данную процедуру можно несколькими способами:

Скрутив все тонкие жилы в тугой пучок и если позволяет сечение, загнуть его в противоположную сторону. Сделать это можно пассатижами или же руками, всё зависит от сечения токопроводящей жилы. Этот способ самый простой и применяется в современной проводке только в экстренных случаях, но он тоже имеет право на существование. Выполнить данную процедуру с кабелем большого сечения таким способом не получится, поэтому он больше подойдёт для подачи напряжения к вилке, к розетке или к патрону маломощного осветительного прибора.
С помощью лужения проводника. Данный способ более эффективен чем предыдущий и обеспечит надёжный контакт. Основной недостаток его в том, что не всегда под рукой имеется паяльник, да ещё и электричество для его эксплуатации. Лужение можно выполнить как ровного проводника, так и согнутого в колечко по диаметру болта клеммника, но перед этим опять же необходимо туго скрутить все тонкие жилы. Этот способ можно применить во всех случаях подключения к электроприборам, к автомату, розетке и т.д., если это позволяет сделать сечение.
Опрессовка наконечника. Наконечники позволяют без пайки добиться надёжного и долговечного контакта. Наконечники бывают двух типов: с креплением под болт и просто гильзование. В зависимости от подключаемого элемента нужно выбрать соответствующий его тип и подходящее сечение. Наконечником, гильзами можно подключить любой тип кабеля, любого сечения как многожильный, так и одножильный, но для этого понадобится специальный инструмент, который необходимо будет приобрести перед проведением монтажных работ, особенно на профессиональном уровне. Выполненное таким образом подключение многожильного провода в щитке, к клеммнику, к счётчику не только выглядит эстетично и правильно, но и снижает вероятность нагрева в местах соединения. На фото ниже изображены наконечники типа НШВИ на многожильных проводах.

Лужение является хоть и хорошим способом, но на практике чаще жилы оконцовывают наконечниками, это быстрее, проще и часто надежнее остальных способов. Однако не опрессовуйте наконечники пассатижами – жила просто выскочит из них и хорошего соединения вы не получите. Для этого лучше купить обжимные клещи с квадратными матрицами, найти их можно примерно за 1000 рублей.

Как соединить провода с помощью зажимов – типа орех или под болт

Наиболее распространенный способ соединения проводов является зажим типа «Орех». Такое название этот зажим получил из-за внешней похожести на орех. Производятся разного размера для сжатия, как тонких по сечению жил, так и толстых.

Внутренность «Ореха» состоит из двух основных и одной промежуточной металлических пластин. По краям пластин находятся 4 винта. Сами пластины помещаются в изолированный корпус из карболита, состоящий из двух частей.

Для хорошего контакта, также применяют болтовое соединение. Для определенного сечения жил подбирают размер болта. Например, для сечения проводов 1,5 – 4 мм² подойдет болт диаметром 6 мм, для сечения 6 – 10 мм² диаметр болта 8 мм, 16 – 35 мм² диаметр 10 мм.

Для хорошего контакта алюминия с медью с помощью болта, также применяют шайбу – прокладку.

После тщательного сжатия жил с помощью гайки, болт изолируется.

Преимущества:

небольшая стоимость;
хорошая изоляция для «Ореха»
можно использовать алюминиевые жилы с медными жилами.

Недостатки:

ослабление резьбы в «Орешке»;
много изоляции болтовым способом;
габариты присоединения подходят для больших распределительных коробок.

Выбор способа соединения проводников

Способов соединения проводников немало. Выбрать возможный вариант нужно с учетом ситуации. Так при необходимости временного соединения можно использовать просто скрутку или зажим проводников между болтом и гайкой. Фасонные или обмоточные провода большого сечения лучше фиксировать сваркой или пайкой.

Watch this video on YouTube

Соединительные кабельные гильзы или муфты идеальны для сращивания кабелей. Соединительные изолирующие зажимы хорошо подойдут для фиксации проводов небольшого сечения и при наличии зажима нужного размера. Клеммники нужны для сборки схемы. Прокалывающие и ответвительные зажимы применяются для подключения дополнительной нагрузки к существующей сети.

Соединение многожильных и одножильных проводников

Данное соединение начинается с подборки сечения многожильного провода к одножильному. Многожильный проводник не должен быть меньше сечения одиночного, иначе он прогорит в месте их соединения. Фиксируют их пайкой или сваркой, или методом обжима при использовании кабельных гильз.

При пайке провода очищаются от изоляции, затем многожильный провод накручивается на одножильный, а после производится пайка. Затем место пайки защищается изоляцией. При обжимке места контактов зачищаются, надевается гильза, которая обжимается обжимными пресс клещами в нескольких местах.

Соединение проводов с сечением разного диаметра

Соединение проводов с сечением разного диаметра возможно при расчете плотности тока на участках, если плотность на участках допустима, то их можно соединять путем пайки, скрутки, клемм или болтовых соединений. Технологии соединения не отличаются от процесса соединения проводов с одинаковым сечением и были рассмотрены выше.

Соединение проводов большего сечения

Данный способ соединения достаточно сложен большой площадью контакта. При слишком большом сечении прямоугольных проводов, фиксация возможна только сваркой и зачастую её невозможно произвести в домашних условиях из-за необходимости прогрева проводников до высокой температуры. После сварки проводников необходимо обязательное испытание полученного контакта.

При соединении многожильных проводов или кабелей большого сечения можно воспользоваться соединительной кабельной муфтой, уже упомянутой выше.

Соединение перебитых в стене проводов

Нередко в быту возникают ситуации, когда происходит пробой электропроводки в стене. Часто это происходит при ремонтных работах. Первоначально электропроводку необходимо обесточить и демонтировать штукатурку на месте проведения ремонтных работ.

После зачищается изоляция с каждого конца поврежденного провода, а концы покрываются расплавленным свинцово-оловянным припоем при помощи обычного паяльника. Сразу продумывается изоляция для места пайки. Хорошо использовать термоусаживаемую трубку с учетом размера ремонтируемого участка. Трубка надевается на один из концов проводников.

Дальше подбирается провод сечением не меньшим перебитого провода, он отрезается и припаивается сначала к одному концу провода, затем к другому. При этом, длина наращенного проводника должна обеспечить прочность контактов. Он не должен быть слишком маленьким или длинным. В заключении на участок одевается трубка, которая при нагреве феном плотно обхватывает спаянный участок.

Соединение меди и алюминия

Как соединить медный и алюминиевый провод подробнее рассмотренно в нашей статье. Соединение разноименных проводов возможно болтовым соединением рассмотренным ранее. Однако, чаще всего фиксация производится с помощью медно-алюминиевых гильз (ГАМ) под опрессовку. С одной стороны, гильза выполнена из алюминия, со второй из меди. Алюминиевая сторона гильзы большего размера, поскольку плотность тока у алюминия меньше, чем у меди. Гильза надевается на концы проводов с одинаковым металлом и обжимается прессом.

Способы соединения провода СИП с разными кабелями

Как можно соединить провода в распределительной коробке?

Виды клемм для соединения проводов

Как правильно соединить медный и алюминиевый провода?

Какие бывают виды клеммных соединительных колодок?

Как пользоваться клеммниками Wago для соединения проводов?

Сращивание многожильных проводов без скрутки

Сращивать многожильные провода можно также, как и одножильные. Но есть способ более совершенный, при котором соединение получается более аккуратным. Сначала нужно подогнать длины проводов со сдвигом на пару сантиметров и зачистить концы на длину 5-8 мм.

Распушить немного зачищенные участки соединяемой пары и полученные «метелки» вставить друг в друга. Для того, чтобы проводники приняли аккуратную форму, перед пайкой нужно их стянуть тонкой проволочкой. Затем смазать паяльным лаком и пропаять припоем.

Все проводники пропаяны. Зачищаем места пайки наждачной бумагой и изолируем. Прикрепляем с обеих сторон вдоль проводников по одной полоске изоленты и навиваем еще пару слоев.

Так выглядит соединение после покрытия изоляционной лентой. Можно еще улучшить внешний вид, если надфилем подточить места паек со стороны изоляции соседних проводников.

Прочность соединенных многожильных проводов без скрутки пайкой получается очень высокой, что наглядно демонстрирует видеоролик. Как видите, вес монитора 15 кг соединение выдерживает без деформации.

Всего просмотров:
104411

Соединение проводов диаметром менее 1 мм скруткой

Скрутку тонких проводников рассмотрим на примере сращивания кабеля витых пар для компьютерных сетей. Для скрутки тонкие проводники освобождаются от изоляции на длину тридцати диаметров со сдвигом относительно соседних проводников и затем скручиваются так же, как и толстые. Проводники должны обвить друг друга не менее 5 раз. Затем скрутки сгибаются пинцетом пополам. Такой прием увеличивает механическую прочность и уменьшает физический размер скрутки.

Как видите, все восемь проводников соединены скруткой со сдвигом, что позволяет обойтись без изолирования каждого из них по отдельности.

Осталось заправить проводники в оболочку кабеля. Перед заправкой, чтобы было удобнее, можно стянуть проводники витком изолирующей ленты.

Осталось закрепить оболочку кабеля изоляционной лентой и соединение скруткой закончено.

Технологии сращивания кабеля витых пар посвящена отдельная статья «Удлинение кабеля витых пар».

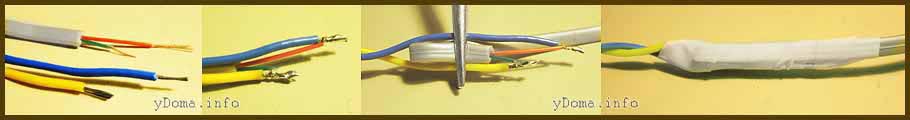

Соединение медных проводов в любом сочетании пайкой

При подключении и ремонте электроприборов приходится удлинять и соединять провода с разным сечением практически в любом сочетании. Рассмотрим случай соединения двух многожильных проводников с разным сечением и количеством жил. Одни провод имеет 6 проводников диаметром по 0,1 мм, а второй 12 проводников диаметром 0,3 мм. Такие тонкие провода надежно простой скруткой не соединить.

Со сдвигом нужно снять изоляцию с проводников. Провода лудятся припоем, и затем провод меньшего сечения навивается вокруг провода с большим сечением. Достаточно навить несколько витков. Пропаивается место скрутки припоем. Если требуется получить прямое соединение проводов, то более тонкий провод загибается и затем место соединения изолируется.

По такой же технологии выполняют соединение тонкого многожильного провода с одножильным большего сечения.

Как очевидно по вышеописанной технологии можно соединять любые медные провода любых электрических цепей. При этом не надо забывать, что допустимая сила тока будет определяться сечением наиболее тонкого провода.

Соединение «на скорую руку» с большими последствиями

О последствиях от подобной «упрощенки» мы часто не задумываемся. Между тем, ненадежный контакт подведет в самый неподходящий момент, всегда может прекратиться подача питания потребителям/электроприемникам. От «бросков» напряжения происходит пробой элементов каскадов питания сложной бытовой техники СБТ. Не спасают от поломки даже специальные устройства защиты, применяемые в самых «навороченных» моделях зарубежных производителей.

Наводку коротких электромагнитных импульсов напряжением несколько тысяч вольт на электронную начинку вызывает «безобидное» искрение в местах соединений. При этом стандартное оборудование защиты, которым оборудуются сейчас квартиры (УЗО, автоматические выключатели, предохранители) подобные короткие слаботочные импульсы «не видят», поэтому от них попросту не срабатывают, а устанавливать для этого специальные устройства у нас не принято. Источники бесперебойного питания компьютеров тоже не стали панацеей от импульсов переходных процессов. Возникновение «тычков» вызывает сбои в работе электронной аппаратуры и компьютерной техники, приводит к выходу из строя электротехнических компонентов и дорогостоящих модулей функционала. К еще более катастрофическим последствиям приводит перегрев в месте плохого соединения, при прохождении тока ослабленный соединительный узел раскаляется докрасна. Нередко от этого происходят возгорания и пожары, наносящие владельцам помещений огромный ущерб. Статистика свидетельствует, что 90% всех неисправностей электропроводки возникает по причине скруток и плохих контактных соединений проводников. В свою очередь, сама неисправность электрической проводки и оборудования, по данным МЧС, является причиной одной трети пожаров, происходящих в России.

Однако так исторически сложилось, что несколько десятилетий назад в условиях дефицита электрофурнитуры/медных проводников скручивание алюминиевых проводов считалась основным способом, применявшимся в электромонтажных работах. Скрутка в качестве соединения может применяться в электрике при проведении ремонтно-восстановительных работ.
