Как соединять алюминиевый и медный провода, способы и отличия

Неразъемное соединение

заклепочник

Такой способ монтажа выполняется точно также, как и с помощью болта и гайки, но с применением специального инструмента – заклепочника. Принцип работы заклепочника кроется в устройстве заклепки.

Она представляет собой полую алюминиевую трубку с утолщением на одном конце. В заклепку вставлен металлический стержень с головкой. При протягивании стержня через заклепку, он формирует утолщение на другом конце заклепки, одновременно несколько расширяя саму трубку.

При достижении некоего предельного усилия, стержень обламывается, оставляя чистую сформированную заклепку. Если не учитывать стоимость инструмента, то цена отдельной заклепки делает такой вид монтажа самым дешевым после скрутки. Недостаток один – такое соединение одноразовое и неразъемное.

Еще один вариант неразъемных соединений получается при использовании специальных медных луженых соединительных трубок. Такие трубки выпускаются нескольких диаметров под наиболее распространенные диаметры соединяемых проводов.

Зачищенные концы проводов вставляются в противоположные концы трубки и последняя обжимается специальным приспособлением. Вместе со скруткой это самый компактный вид соединения проводников.

Таким способом можно воспользоваться, если только диаметр проводов одинаков и точно соответствует диаметру трубки.

Зажимы Wago

В продаже сегодня можно встретить зажимы, оригинальные немецкие от Wago, выпускаемые другими фирмами по лицензии, либо контрафактные. Соответственно, и качество устройств будет различным.

Зачищенные концы проводов зажимаются в них при помощи подпружиненных клемм, либо упруго-жёстких стальных пластин. Внутри устройства находится противоокислительная паста, снижающая вероятность коррозии при контакте разных металлов. В данном случае это сталь с медью и алюминием.По своим эксплуатационно-техническим особенностям устройства Wago подразделяются на:

  • Многоразовые. Их можно легко снимать, разъединяя при необходимости проводку. Для этого достаточно надавить подпружиненный зажим, или откинуть защёлку. Это позволяет быстро производить любые электромонтажные работы. Однако, в ряде случаев возникают нарекания на недостаточную плотность стыка. В результате неплотного контакта, при пиковой нагрузке может произойти нагрев и отгорание токопроводящей жилы.
  • Одноразовые. При вставке токопроводящей жилы в зажим, она очень жёстко фиксируется в нём. Для извлечения провода потребуется приложить немало сил, что чревато повреждением или даже обрывом его зажатого конца. Такой вариант позволяет добиться очень плотного соединения, но при ремонтных работах, или при замене части проводки, старые несъёмные зажимы просто вырезаются и меняются на новые.

Электрохимическая коррозия

Однако, в недалёком прошлом, в строительстве широко использовались алюминиевые провода. В результате, в большинстве жилых зданий, строившихся вплоть до 90-х годов, внутридомовая проводка алюминиевая – менее дорогая, но и менее долговечная. При необходимости частичной замены линий бытовой электросети, или при прокладке ответвлений от неё, возникает необходимость в соединении алюминиевых проводов с медными.

Казалось бы, что в этом сложного? Чтобы сделать простую скрутку двух токопроводящих жил, не нужно иметь глубоких познаний в электромонтажном деле. Но, соединение медной и алюминиевой проводки напрямую запрещено правилами монтажа электрооборудования. Связано это с таким явлением, как электрохимическая коррозия металлов.

Этот процесс свойственен для всех без исключения металлов, даже так называемых «благородных». Только протекает он в них с различной интенсивностью – одни покрываются разрушающим коррозийным налётом довольно быстро, а другие лишь с течением длительного времени. Но при определённых условиях, процесс электрохимической коррозии может многократно увеличиваться.

Один из примеров этого – прямое соединение медного и алюминиевого провода. Имея различные электролитические потенциалы, связанные с разным показателем токопроводности, они выступают катализаторами коррозийных процессов, относительно друг друга. В результате эксплуатации такой биметаллической электропроводки, в местах стыков разных жил будут проистекать разрушительные химические реакции.

Допустимо соединять меж собой металлические проводники, электрохимический потенциал на месте стыковки не превышает 0,6 милливатта. Тогда на месте соединения не будет быстро образовываться коррозия, и ухудшаться показатель токопроводности. Чем ниже этот показатель, чем более совместимы между собой проводники.

Металл проводника Медь и её сплавы Свинец и олово Алю- миний Дюралю- миний Сталь обычная Сталь нержавеющая Оцинков- ка Хромиро- ванное покрытие
Медь, её сплавы 0,25 0,65 0,35 0,45 0,1 0,85 0,2
Свинец и олово 0,25 0,4 0,1 0,2 0,15 0,6 0,05
Алюми- ний 0,65 0,4 0,3 0,2 0,55 0,2 0,45
Дюралю- миний 0,35 0,1 0,3 0,1 0,25 0,5 0,15
Сталь обычная 0,45 0,2 0,2 0,1 0,35 0,4 0,25
Нержаве- ющая 0,1 0,15 0,55 0,25 0,35 0,75 0,1
Оцинков- ка 0,85 0,6 0,2 0,5 0,4 0,75 0,45
Хром 0,2 0,05 0,45 0,15 0,25 0,1 0,65

Как видим из таблицы, алюминий с медью даёт при стыковке показатель потенциала в 0,65мВ, что недопустимо правилами ПУЭ. Соединение меди с алюминием покроется слоем налёта, увеличивающего сопротивление непосредственно на стыке. В результате, проводка в этом месте начинает перегреваться, оплётка плавится, что чревато самыми негативными последствиями – коротким замыканием и возникновением пожара. Во избежание подобного, нельзя скручивать напрямую медь с алюминием. При возникновении необходимости такой стыковки, следует воспользоваться одним из приведённых ниже способов, и соединить провода с жилами из разных металлов.

Способы правильного соединения алюминиевых и медных электрожил

При создании временных электроцепей скрутка медных и алюминиевых проводов встречается достаточно часто. Это самый быстрый способ сращивания электролинии при отсутствии вспомогательных материалов. Для кратковременного использования, хоть и не рекомендуется, такой вариант возможен. При капитальной прокладке электролинии применяются следующие виды соединения:

скрутка с лужением медной жилы;

  • резьбовое
  • колодочное
  • неразъемное
  • пружинные зажимы (Wago)

Все эти методы позволяют надежно срастить медную жилу с алюминиевой с последующей длительной, безопасной эксплуатацией электросети.

Соединяем провода скруткой

Скрутка

Наиболее часто для соединения проводов используется обыкновенная скрутка. Это простой в своем исполнении метод, не требующий использования дополнительных приспособлений. Одновременно с этим скрутка – наименее надежный вариант соединения проводников, в особенности, если они изготовлены из разных материалов.

Каждый металл имеет склонность к некоторому изменению своих размеров при перепадах температуры. Для разных металлов показатель температурного расширения различается. Из-за этого свойства материалов при изменении температуры в соединении может появиться зазор. Он приведет к повышению сопротивления контакта, в результате чего начнет выделяться тепло, кабели окислятся и соединение нарушится.

Бандажная скрутка

Разумеется, на это уходит далеко не один год, однако если в ваши планы входит обустройство долговечной и качественной сети, от соединения по методу скрутки лучше отказаться в пользу более надежного варианта.

Метод подходит для соединения кабелей разного диаметра. Допустима скрутка одножильного и многожильного проводов, но в такой ситуации проводник с несколькими жилами надо предварительно пролудить припоем, чтобы он превратился в одножильный.

Соединение проводов сваркой

Кабели скручиваются, после чего выполняется герметизация соединения. Для герметизации хорошо подойдет защитный лак с водостойкими свойствами. Чтобы соединение было максимально качественным, медный кабель рекомендуется пролудить припоем до начала работы.

Соединение проводов скруткой

Количество витков в соединении подбираем в соответствии с диаметром кабеля. Если диаметр проводника не превышает 1 мм, делаем минимум 5 витков. При скрутке более толстых проводов делаем минимум 3 витка.

Клеммники

Перечень инструмента и расходных материалов электрика включает в себя клеммные колодки. Клеммники – медные или из латуни покрытые слоем никеля, рассчитанные под провода определённого сечения и покрытые слоем изолирующего пластика. Фиксацию проводов обеспечивают 2 небольших винта.

Соединяя клеммниками медь и алюминий следует правильно зажать винты-фиксаторы. Если их перетянуть, то можно повредить алюминиевые жилы, что не очень хорошо отразится на дальнейшей эксплуатации электропроводки. Поэтому необходимо найти золотую середину: затянуть не слишком туго, но добиться качественного контакта.

https://youtube.com/watch?v=AfdybUU-7tE

Соединение медных и алюминиевых проводов: несколько блиц-советов

И напоследок парочка советов для вас. Приняв их к сведению, можно не допустить ошибок с неблагоприятными последствиями.

Прежде всего, для того чтобы выполнить зачистку проводников, лучше отказаться от использования бокорезов, пассатижей или других инструментов с аналогичным принципом функционирования. Для перерезания изоляции, не касаясь тела провода, понадобится существенный опыт. Как показывает практика, зачастую целостность проводов все равно нарушается.

Дело в том, что алюминий является пластичным металлом, который не терпит перегибов, в особенности если поверхность не может похвастаться целостностью. Выполнять снятие изоляции следует с применением острого ножа – движением вдоль проводника. Этот процесс похож на заточку карандашей.

Выполнять снятие изоляции с алюминиевых проводов рекомендуется с помощью острого ножа.

Для выполнения залуживания проводников из меди нельзя использовать флюсы, содержащие кислоты, такие как соляная травленая кислота, хлористый цинк и т. п. Даже качественное очищение соединения в течение определенного времени не убережет его от процесса коррозии.

На заметку! Для исключения попадания воды в места соединения металлов можно применять специальную пасту. Такой состав предотвратит проникновение не только влаги, но и кислорода. Результатом становится совсем несущественное окисление алюминия. А за счет отсутствия влаги в точке соединения не развивается самый губительный процесс – электролиз.

Если речь идет о таком изделии, как кабель алюминиевый многожильный, перед его монтажом предстоит  для того, чтобы достичь монолитного эффекта. Исключением могут выступать лишь зажимы пружинного типа и клеммные колодки, которые оснащаются прижимной пластиной.

Всевозможные дополнительные детали: гайки, шайбы и болты – должны быть выполнены из неоцинкованного металла. Суть в том, что разность потенциала меди и цинка гораздо более высока, чем разность пары медь-алюминий. Кстати, по этой же причине не нужно покупать чересчур дешевые колодки, произведенные неизвестной фирмой. Как показала практика, металлические детали в подобных колодках обладают именно оцинкованным покрытием.

Дополнительные детали, такие как гайки, шайбы и болты, должны быть изготовлены из неоцинкованного металла.

Вопреки распространенному совету, после того как медный и алюминиевый провод соединены, их нельзя обрабатывать составами с водоотталкивающим эффектом. Масло для автомобилей только с кожи удаляется трудно. Под воздействием воздуха, солнца и отрицательных температур защитное покрытие будет разрушено гораздо быстрее, чем было задумано. К тому же в составе некоторых смазок изначально присутствует несколько процентов воды.

Итак, теперь вам точно известно, что все же можно соединить медный провод с алюминиевым, причем делается это достаточно оперативно и легко. В статье представлены основные способы выполнения данной задачи как в помещении, так и на улице.

Однако, на вопрос о том, как соединить медные провода с алюминиевыми, однозначный ответ отсутствует. Все зависит непосредственно от условий и приспособлений, которые имеются поблизости.

Надеемся, данная статья помогла вам разобраться в вопросе о том, как правильно соединить медный и алюминиевый провод. Если же у вас все же остались вопросы о том, как соединять, видео, которое приведено ниже, поможет разобраться со всеми неясными моментами.

Таблица электрохимических потенциалов (мВ) возникающих между соединенными проводниками

Металл Медь, ее сплавы Свинц-ол. припой Алюминий Дюралюминий Сталь Нерж. сталь Цинк покрытие Хром покрытие Серебро Углерод (графит) Золото Платина
Медь, ее сплавы 0,00 0,25 0,65 0,35 0,45 0,10 0,85 0,20 0,25 0,35 0,40
Свинцово-ол. припой 0,25 0,00 0,40 0,10 0,20 0,15 0,60 0,05 0,50 0,60 0,65
Алюминий 0,65 0,40 0,00 0,30 0,20 0,55 0,20 0,45 0,90 1,00 1,05
Дюралюминий 0,35 0,10 0,30 0,00 0,10 0,25 0,50 0,15 0,60 0,70 0,75
Сталь мягкая 0,45 0,20 0,20 0,10 0,00 0,35 0,40 0,25 0,70 0,80 0,85
Нерж. сталь 0,10 0,15 0,55 0,25 0,35 0,00 0,75 0,10 0,35 0,45 0,50
Цинк покрытие 0,85 0,60 0,20 0,50 0,40 0,75 0,00 0,65 1,10 1,20 1,25
Хром покрытие 0,20 0,05 0,45 0,15 0,25 0,10 0,65 0,00 0,45 0,55 0,60
Серебро 0,25 0,50 0,90 0,60 0,70 0,35 1,10 0,45 0,00 0,10 0,15
Углерод (графит) 0,35 0,60 1,00 0,70 0,80 0,45 1,20 0,55 0,10 0,00 0,05
Золото Платина 0,40 0,65 1,05 0,75 0,85 0,50 1,25 0,60 0,15 0,05 0,00

Согласно требованиям стандарта допускается механическое соединение между собой материалов, электрохимический потенциал (напряжение) между которыми не превышает 0,6 мВ. Как видно из таблицы, надежность контакта при соединении меди с нержавеющей сталью (потенциал 0,1 мВ) будет гораздо выше, чем с серебром (0,25 мВ) или золотом (0,4 мВ)!

А если медный провод покрыть оловянно-свинцовым припоем, то можно его смело соединять любым механическим способом с алюминиевым! Ведь тогда электрохимический потенциал, как видно из таблицы, составит всего 0,4 мВ.

Способы соединения

Чтобы преодолеть описанные сложности, соединение медных и алюминиевых жил выполняют с помощью:

  • прямого контакта (скрутки, заклепки, пайки, опрессовки);
  • непрямого (болтового соединения, клеммников).

С помощью болтов и стальных шайб

Это доступный способ, необходимые элементы легко найти. Понадобятся стальные болты, например М4, М5, неоцинкованные шайбы и гайки.

Сначала на концах проводов удаляют изоляцию и загибают их в виде колец. На краях болта и между проводниками устанавливают шайбы и закручивают гайку. В результате получается соединение в виде бутерброда, не допускающее прямого контакта проводов.

С помощью скрутки

Этот метод удобен тем, что здесь нет никаких дополнительных элементов, но для соединения меди и алюминия его используют редко.

Если применения скрутки не избежать, то придерживаются следующих правил:

  • концы проводов скручивают, взаимное обматывание одного вокруг другого не допускается;
  • медную жилу покрывают оловом, особенно если она многопроводниковая;
  • место контакта защищают влагоустойчивым составом (литолом, техническим вазелином и др.).

Скрутка бывает 3 видов:

  • простая;
  • бандажная — дает лучший результат;
  • желобком.

С помощью клемм

Контактная группа клеммника (латунная трубка с винтами) находится в защитном пластиковом корпусе. Надо только вставить концы проводов в клемму и зажать винты. Большое усилие при затяжке не прикладывают, чтобы не сломать алюминиевую жилу. Внутри клеммы нет перегородок, поэтому вставляя провода, надо смотреть, чтобы они между собой не соприкасались. Через некоторое время зажим винтов может ослабнуть, и контакт ухудшится.

С помощью клеммных колодок Wago

Немецкие клеммы «Ваго» просто эксплуатировать: достаточно вставить провод в отверстие, где его зафиксирует пластина. Преимущество такой конструкции в том, что здесь каждая жила находится в отдельной ячейке, поэтому между собой они не соприкасаются. Производитель уже нанес на клеммы пасту, предотвращающую окислительные процессы. Недостаток в том, что они одноразовые и стоят немного дороже других клеммников.

С помощью заклепок

При создании неразъемного соединения применяются заклепки. Эти элементы состоят из трубки и сердечника. Для их установки необходим заклепочник. Концы проводов завивают в виде колец, между ними вставляют шайбу и все надевают на заклепку. С помощью пистолета ее зажимают, сердечник расклинивает трубку и получается соединение, похожее на болтовое, только оно неразъемное.

С помощью паяльника

Этот способ отличается надежностью, но для его применения необходимо наличие специальных навыков и паяльника.

Спаять провода можно в такой последовательности:

  1. С обеих жил снимают изоляцию, этот участок на медном проводе должен быть примерно на 30% длиннее, чем на алюминиевом.
  2. Медь с помощью канифоли залуживают по всему очищенному участку.
  3. Жилы плотно скручивают между собой.
  4. Место соединения покрывают флюсом для пайки алюминия, сверху наматывают проволоку припоя.
  5. Чтобы во время пайки не испарился флюс, с обоих концов скрутку зажимают острозубцами (они будут теплоотводами) и равномерно прогревают ее паяльником.
  6. Промывают соединение от флюса — сначала раствором соды, затем мыльным составом и проточной водой.
  7. Протирают насухо и изолируют.

Как лучше соединить алюминиевые провода между собой

Когда требуется соединить между собой 2 разных участка провода, то необходимо кроме качественного контакта, получить достаточную прочность участка, где эти провода соединяются между собой.

Если принимать во внимание нормативные документы, которые действуют на территории нашей страны, то соединять алюминиевые провода между собой допустимо с помощью различных способов:

  1. Сварка.
  2. Опрессовка.
  3. Спаивание.
  4. Соединение при помощи клемм.

Несмотря на то, что все эти способы соединения, указанные в нормативных документах, представлены в качестве универсальных, далеко не каждый из них окажется подходящим при работе с алюминиевыми проводами.

Прежде всего, это связано с особенностями такого материала, как алюминий, в частности, с его техническими характеристиками. Как известно из школьного курса химии, на поверхности алюминия всегда находится оксидная пленка, образованная вследствие прямого контакта с кислородом воздуха.

Она не способна проводить через себя электрический ток. Помимо этого, у оксидной пленки довольно высокая температура плавления – в районе 2000 градусов. Этот показатель значительно выше по сравнению с температурой плавления самого алюминия.

Если же снимать эту пленку механическим способом, то она очень быстро снова возникнет. Стоит отметить, что наличие данной пленки при паянии алюминия очень сильно мешает процессу соединения алюминиевой жилы с припоем. Также, она способна вызвать затруднения при сварке проводов, потому что вследствие ее наличия возникают различные включения, из-за которых сильно снижается качество контакта.

К дополнительным характеристикам такого материала, как алюминий, относится повышенная хрупкость и текучесть. В связи с этим, при соединении проводов из алюминия следует заранее позаботиться, чтобы они были расположены так, чтобы полностью исключалась возможность механического воздействия на данный участок.

Скрутка

Алюминиевые провода зачастую соединяют между собой при помощи скрутки. Это наиболее простой, но и самый опасный метод соединения проводов между собой.

Последовательность действий при использовании данной технологии будет следующий:

  1. Сначала, с проводов снимают изоляцию приблизительно по 4-5 см с каждой стороны. Удобнее всего здесь применять специальный инструмент, предназначенный именно для этой цели.
  2. Теперь контакты следует обезжирить. Для этого их придется протереть тряпкой, предварительно смоченной в ацетоне.
  3. Наждачной бумагой удаляют оксидную пленку с поверхности металла, то есть зачищают его до получения металлического блеска.
  4. Провода скрещивают друг с другом, после чего одна из жил максимально плотно накручивается на другую при помощи пассатижей.
  5. Второй провод таким же способом накручивается на первый.
  6. Скрутку теперь следует заизолировать при помощи изоляционной ленты. Профессиональные электрики также рекомендуют воспользоваться специальной термоусадочной трубкой или кембриком. С его помощью можно качественно предохранить оголенную область от негативного воздействия внешней среды.

В принципе, технология довольно-таки простая. Надо лишь помнить о том, что жилы требуется оголять минимум на 4-5 см, а скрутку производить не вручную, а только при помощи пассатижей, чтобы провода прилегали к другу максимально близко.

Если этого не сделать, то в результате получится неплотный контакт, из-за чего участок может сильно нагреваться. В свою очередь, такой эффект вызывает короткое замыкание, а в некоторых случаях даже пожар.

Резьбовое соединение

Данный тип соединения может быть весьма надежным, если его правильно выполнить. Стоит отметить, что алюминий обладает наибольшим линейным расширением, в связи с чем между соединенными проводами с течением времени возникает зазор, ухудшающий их контакт между собой. Чтобы не допустить короткого замыкания, нужно время от времени подкручивать эти винты.

Для избавления от этой необходимости, устанавливают специальные шайбы с разрезами или гроверами. Они выбирают образующиеся зазоры и в несколько раз увеличивают надежность соединения.

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.

Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками. Проходной же называется коробка, имеющая такую связь.

На фото проходная распределительная коробка с подключением розетки

Итак:

В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

  • Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
  • Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

 Подключение розеток

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

Подключение розетки в распределительной коробке

  • Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
  • Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Подключение выключателя

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна.  И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

 Итак:

  • Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
  • Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
  • Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
  • Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
  • Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.

Схема подключения выключателя от розетки

  • Прежде всего по методике, описанной выше, подключаем розетку.
  • Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
  • Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
  • Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
  • Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

Способы соединения разных проводов

Как соединять медные и алюминиевые провода:

  • с использованием другого металла;
  • препятствуя появлению вредоносного оксидного налета.

Во втором случае применяются специальные составы, способные защитить металл от влияния влаги и окисления. Пасты предотвращают разрушение соединения. Другим способом защиты от возгорания является лужение. Луженый многожильный кабель можно скручивать с одножильным алюминиевым. Для соединения используют и специальные приспособления:

  1. Зажимы. Используются для подключения к алюминиевому стояку в подъездном щитке. Ответвительные зажимы имеют проколы либо лишены таковых. Устройство снабжено промежуточной пластиной, исключающей контакт двух металлов. Некоторые зажимы обрабатываются пастой. Иногда использования специальных составов не требуется.
  2. Пружинные и самозажимные клеммники. Состыковать и срастить провода из разных металлов можно с помощью клемм, имеющих гнезда и перегородочные пластины, отделяющие алюминиевые жилы от медных.
  3. Болты. При выполнении болтового соединения между проводами прокладывают шайбу из нержавеющей или оцинкованной стали.

Клеммные колодки

Клеммные колодки бывают:

  1. Одноразовыми. Применяются при соединении проводов в распределительных коробках и установке люстр. Для введения жил в отверстие устройства нужно прилагать усилия. Еще большую сложность представляет извлечение кабеля из колодки.
  2. Многоразовыми. Для фиксации имеется рычаг, благодаря которому кабель можно вставлять и извлекать несколько раз. Колодки такого типа применяются при соединении многожильных проводов из разных металлов. При неправильном выполнении работ соединение можно переделать.

Выполняется монтаж следующим образом:

  • кабель очищается от изоляционного покрытия;
  • жилы зачищаются до металлического блеска;
  • на многоразовом клеммнике поднимается рычаг;
  • очищенная часть провода вставляется в отверстие колодки до упора;
  • рычаг возвращается в исходное положение.

Опрессовка

В таком случае используются трубчатые гильзы, надежно и безопасно скрепляющие элементы проводки. Для соединения кабелей потребуется пресс, механические, гидравлические или электрические клещи. Монтаж включает:

  • выбор гильзы и регулировку инструмента;
  • очищение проводов от оплетки;
  • зачистку жил (для этого используется наждачная бумага);
  • нанесение кварцево-вазелинового состава;
  • введение концов кабелей в заклепку;
  • обжим (при использовании простого инструмента выполняется несколько обжатий на небольшом расстоянии, при применении хорошего инструмента обжатие совершается один раз);
  • изоляцию мест соединений.

Провода вставляются в гильзу с противоположных сторон так, чтобы стык располагался посередине соединителя. Жилы могут вводиться с одной стороны. Соединение кабелей гильзой иногда заменяют применением зажимов “орех”, однако последние обладают меньшей надежностью. Со временем заклепка ослабевает, что повышает риск возгорания.

Болтовое соединение

При соблюдении правил монтажа метод обеспечивает долговечное крепление. Для выполнения работ потребуется 2 простых шайбы, 1 пружинная шайба, гайка и болт. Провода очищают от изолирующего материала. Пружинную шайбу надевают на болт, который вставляют в простую шайбу. Конец алюминиевого кабеля сворачивают кольцом, которое набрасывают на болт. После этого надевают простую шайбу и накручивают гайку. Многожильный провод перед началом работ покрывают припоем.

Пайка

Это надежный и технологичный способ, обеспечивающий качественное соединение. Перед пайкой жилы очищают от оплетки и оксидной пленки. При необходимости кабели лудят, неплотно скручивают, обрабатывают флюсом и запаивают. Соединять алюминиевый и медный провод с использованием кислотного флюса нельзя. Состав разрушает металлы, снижая прочность крепления. Место соединения изолируют привычным способом.

Блиц-советы

И напоследок, несколько советов, которые следует принять к сведению, чтобы обезопасить себя в дальнейшем и не переделывать заново работу:

  1. Для зачистки проводников не следует пользоваться бокорезами, пассатижами либо иным инструментом с подобным принципом действия. Для того, чтобы перерезать изоляцию, не затрагивая тело провода, требуется значительный опыт и все равно в большинстве случаев целостность провода будет нарушена. Алюминий – мягкий метал, но он очень плохо переносит перегибы, особенно если нарушена целостность поверхности. Не исключена возможность, когда провод переломиться уже в процессе монтажа. И гораздо хуже, если это случиться несколько позже. Снимать изоляцию необходимо острым ножом, двигая его вдоль проводника, подобно зачистке карандаша. Даже если острие ножа снимет некоторый слой металла, царапина вдоль провода не страшна.
  2. Для залуживания медных проводников ни в коем случае нельзя принимать кислотосодержащие флюсы (хлористый цинк, травленая соляная кислота и так далее). Даже тщательная очистка соединения не спасет его от разрушения в течении некоторого времени.
  3. Многожильные проводники перед монтажем требуется обязательно облудить для получения монолитного проводника. Исключение составляют только пружинные зажимы и клеммные колодки с прижимными пластинами.

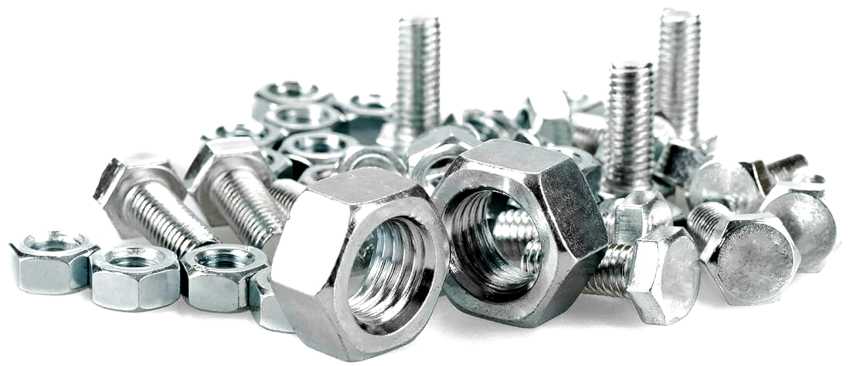

  4. Шайбы, гайки и болты для разъемного или неразъемного соединений не должны быть из оцинкованного металла. Разность потенциалов медь – цинк составляет 0.85 мВ, что значительно больше разности при непосредственном соединении меди и алюминия.
  5. По этой же причине не следует приобретать чрезмерно дешевые клеммные колодки неизвестного производителя. Практика показывает, что металлические элементы в таких колодках зачастую имеют цинковое покрытие.
  6. Нельзя пользоваться советом защищать непосредственное соединение медных и алюминиевых проводников различными водоотталкивающими покрытиями (смазка, парафин). Машинное масло только с кожи удалить трудно. Солнце, воздух, отрицательные температуры разрушат защитное покрытие гораздо быстрее, чем этого хотелось бы. Кроме этого, некоторые смазки (особенно жировой солидол) изначально содержат в своем составе до 3% воды.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
