Какие виды релейной защиты существуют

РЕЛЕЙНАЯ ЗАЩИТА ЭЛЕКТРООБОРУДОВАНИЯ

Термин «релейная защита» относится к очень широкому кругу устройств, применяемых в электроэнергетике.

К основным функциям защитных релейных устройств (РЗ), относятся:

  • выявление повреждений элементов систем электроснабжения;
  • локализация и отключение повреждённого участка или электроустановки для сохранения работоспособности остальной части системы;
  • определение отклонений от нормального режима отдельных электроустановок и частей энергосистемы, в результате которых может произойти повреждение оборудования или потеря устойчивости системы электроснабжения;
  • автоматическое выполнение действий, направленных на восстановление нормального режима (отключение части электрооборудования, включение устройств компенсации).

Таким образом, в одних случаях защитная аппаратура на основе реле способна предотвратить опасность выхода из строя установок и элементов энергосистем, в других – среагировать на факт повреждения и остановить дальнейшее развитие аварийной ситуации.

Эти действия релейной автоматики позволяют минимизировать ущерб, нанесённый в результате повреждения оборудования и ущерб от недоотпуска электрической энергии потребителям.

Необходимый уровень укомплектованности сетей и систем электроснабжения устройствами релейной защиты и автоматики (УРЗА) определён действующими нормативными документами в области энергетики.

Ни одна электроустановка не может быть введена в работу, не будучи укомплектованной защитными устройствами в минимальном объёме, определённом действующими правилами.

На каждом предприятии, имеющем на балансе электрооборудование, оснащённое защитными релейными устройствами, должен быть составлен график регулярной проверки и обслуживания релейной автоматики. Контроль выполнения плановых работ по проверке, испытаниям и обслуживанию релейной защиты осуществляется органами государственного энергетического надзора.

Релейная защита работает чаще всего совместно с автоматикой, и их устройство взаимосвязано со специфическими видами аварийных режимов сети:

Реле классифицируются по определенным признакам:

  • Методу подключения: первичные, которые подключаются непосредственно в цепь устройства, и вторичные, которые подключаются посредством трансформатора.
  • Типу исполнения: электромеханические, состоящие из подвижных контактов, отключающих цепь, и электронные, обесточивающие цепь с использованием полупроводниковых элементов.
  • Назначению: измерительные, которые выполняют измерение параметров, и логические, которые подают сигналы и команды другим устройствам, выполняют задержку по времени.
  • Методу работы: прямого действия, которые связаны с устройством отключения механическим путем, и косвенного действия, которые управляют электрической цепью электромагнита, обесточивающего сеть питания.

Реактор

Конструктивно реактор заградителя представляет собой катушку индуктивности (однослойную или многослойную), изготовленную из провода (как правило, алюминиевого или медного), размещенного на каркасе (реечный, цилиндрический и др.) из материала с высокими электроизоляционными свойствами. Каркас реактора ВЗ, наряду с высокими электроизоляционными свойствами, должен обеспечить высокую механическую прочность конструкции , необходимую для устойчивой работы оборудования при протекании через ВЗ токов короткого замыкания (предельные величины токов указаны в табл. 2), с учетом длительной (до 30 и более лет) эксплуатации в условиях воздействия соответствующих климатических факторов.

Материал каркаса реактора обладает:

  • высокими электроизоляционными свойствами;
  • высокой механической прочностью;
  • устойчивостью к воздействию климатических и иных факторов, характерных для оборудования наружной установки (температура, влажность, соляной туман, обледенение, солнечное излучение, загрязненность воздуха и др.)

Каркас реактора изготавливается из композитных материалов.

Выбор уставок для ТЗНП

Для обеспечения ступенчатого принципа вывода линии, токовая защита, контролирующая появление нулевой последовательности в цепях, должна соответствовать селективности срабатывания. Здесь под селективностью понимается последовательное отключение определенных участков цепи, в зависимости от их значимости, с целью определения места повреждения или выделения поврежденного промежутка. Для этого выбираются соответствующие уставки срабатывания по времени для защиты. Рассмотрите пример выбора уставок на такой схеме.


Пример выбора уставок

Как видите, ТЗНП в данном случае отстраивается по тому же принципу, что и максимальная токовая защита, но с меньшей величиной выдержки времени. В этом примере каждая последующая ступень защиты выдерживает временную задержку на промежуток Δt больше, чем предыдущая. То есть время срабатывания первой токовой отсечки, в сравнении со второй будет рассчитываться по формуле: t1 = t2+ Δt. А время срабатывания второй по отношению к третей будет составлять t2 = t3+ Δt. Таким образом каждое последующее реле выполняет функцию резервной защиты.

Такая система ступенчатых защит позволяет минимизировать дальнейший переход повреждения на другие участки сети и силовое оборудование. А также помогает вывести из-под угрозы персонал, обслуживающий эти устройства. Главное требование к токовой защите – предотвращение ложных коммутаций по отношению к соответствующей зоне срабатывания.

Назначение и эволюция

Первые средства, предназначенные для аварийного отключения нагрузки, применялись ещё на заре появления электроэнергии. Например, биографы Эдисона упоминали об одном интересном случае. В начале своего существования компания американского изобретателя производила электричество исключительно для освещения, таким образом создавая жёсткую конкуренцию с владельцами предприятий по производству топлива для газовых фонарей.

На одну из выставок они послали диверсантов, которые должны были устроить короткое замыкание на демонстрационном образце Эдисона с целью доказать публике ненадёжность новшества. Но включённые в цепь предохранители сработали, а затем были быстро и без труда заменены, что, наоборот, продемонстрировало сравнительную лёгкость и безопасность обращения с проводкой.

В настоящее время вместо предохранителей используется сложный комплекс из защитных средств/ Назначение релейной защиты и автоматики — мгновенное обнаружения отклонений от штатных режимов в работе и немедленной изоляции аварийных компонентов от сети. Термин «релейная защита» в автоматике систем энергоснабжения — также выражение, применяемое лишь по традиции. Современные системы, контролирующие работу электрических установок, представляют собой сложные многофункциональные электронные устройства, а не набор электромеханических реле.

Суть релейной защиты и автоматики систем электроснабжения для чайников можно объяснить так: РЗиА не просто мускулы для обесточивания элементов согласно контрольным сигналам, а прежде всего, интеллектуальная система, непрерывно мониторящая энергетический комплекс на угрозу аварии и принимающая решение о необходимости тех или иных коммутаций.

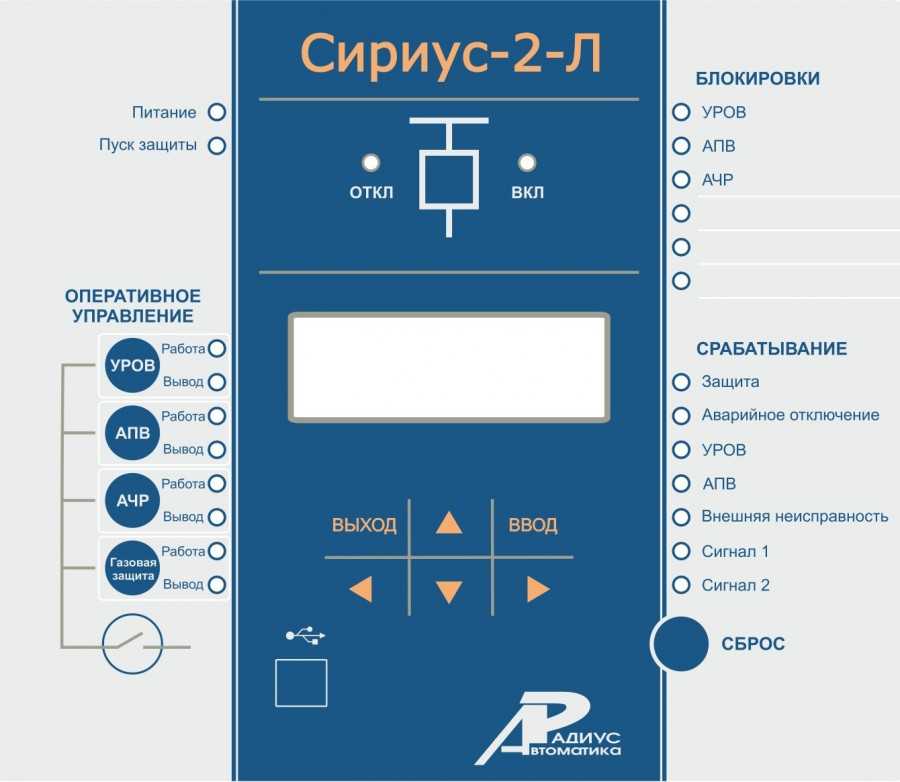

Электроавтоматика

Если назначением релейной защиты является в первую очередь отключение оборудования, то в функции электроавтоматики входит его включение. В чистом виде к электроавтоматике относят автоматическое повторное включение (АПВ) и автоматическое включение резервного питания или механизма (сокращенно автоматический ввод резерва — АВР). Существуют также некоторые виды технологической электроавтоматики, обслуживающиеся персоналом служб РЗА. К ним относят:

  • автоматическое регулирование возбуждения генераторов и синхронных двигателей (АРВ);
  • автоматика управления выключателем (АУВ);
  • устройство резервирования отказов выключателя (УРОВ);
  • автоматическое регулирование положения переключателя РПН силового трансформатора (АРНТ);
  • автоматическую настройку дугогасящих катушек компенсации емкостного тока замыкания на землю в сети 6-35кВ (АРК);
  • автоматическую регулировку батареи статических конденсаторов;
  • автоматику охлаждения силовых трансформаторов;
  • автоматическую точную синхронизацию генераторов;
  • автоматическую самосинхронизацию генераторов;
  • автоматический частотный пуск гидрогенераторов (АЧП);
  • определение места повреждения линий электропередачи (ОМП).

Кроме этого существует противоаварийная режимная автоматика. К ней относят:

  • автоматическую частотную разгрузку (АЧР);
  • автоматическое включение потребителей, отключенных действием АЧР, после восстановления частоты (ЧАПВ);
  • автоматическое регулирование частоты и активной мощности (АРЧМ);
  • дополнительная автоматическая разгрузка по напряжению (ДАРН);
  • дополнительная автоматическая разгрузка по току (ДАРТ);

Имеется также противоаварийная системная автоматика: разгрузка электростанций, предотвращение и прекращение асинхронного режима, предотвращение недопустимого повышения напряжения в узле, балансировочная автоматика. Такие устройства размещаются на крупных электростанциях и подстанциях сверхвысокого напряжения

Релейная защита: что это такое и когда применяется. Инструкция подключения системы и особенности расчета ее характеристик

Электрические сети служат для передачи и коммутации электроэнергии от генерирующих станций к потребителям. При эксплуатации возникают аварийные ситуации, требующие немедленного мгновенного реагирования. Нештатная ситуация может в короткий промежуток времени привести к порче большого перечня дорогостоящих комплектующих и отключению большого числа потребителей.

Потери бывают очень существенными, так как в сетях осуществляется передача энергии большой мощности. Ещё на заре электроэнергетики в конце 19 века на линии энергоснабжения начали устанавливаться первые простые системы повышения надежности.

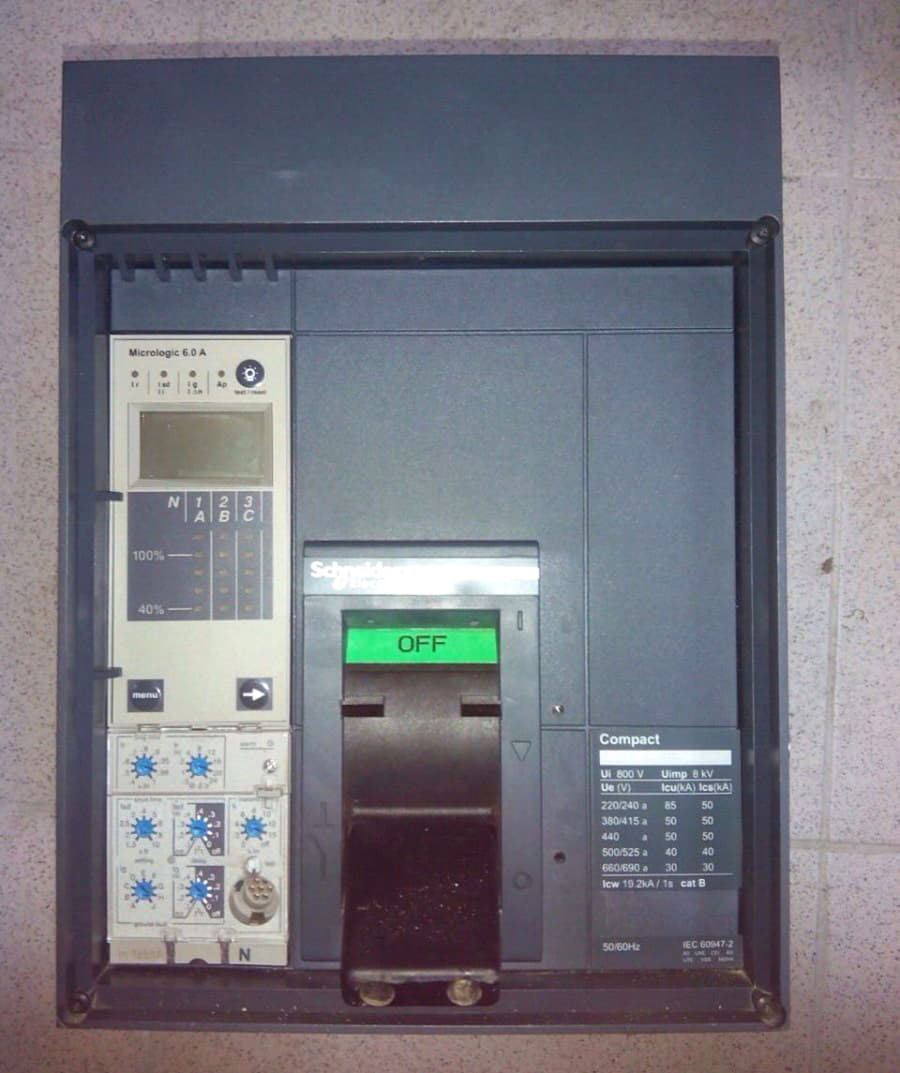

Ими служили обыкновенные плавкие предохранители, которые срабатывали при превышении тока выше номинального и минимизировали ущерб при развитии таких нештатных режимов работы потребителей как короткое замыкание.

Современные аппараты работают по принципу реле. Они непрерывно отслеживают один или несколько параметров и при отклонении выше существенного мгновенно срабатывают и выполняют необходимые действия по коммутации схемы электроснабжения. Этот обзор раскрывает общие сведения о защите, как и для каких целей она применяется.

Первые блоки релейной защиты представляли собой простые электромеханические изделия, в которых происходило механическое размыкание контактов с помощью реле при выявлении отклонений. В современных конструкциях зачастую применяются полупроводниковые приборы, которые отключают потребителя без физического размыкания контактов. Такие изделия отслеживают множество опасных изменений в системе.

Благодаря им поддерживается безопасность и работоспособность энергетических систем, надежно и безопасно передается электрическая энергия. Все новые конструкции реле обладают неизменно лучшими характеристиками по сравнению со своими предшественниками.

Краткое содержимое статьи:

Назначение

ЗМН (защита минимального напряжения) используется совместно с защитами, которые осуществляют контроль сети. Эксплуатируется вкупе с устройством автоматического включения резерва (АВР). ЗМН выполняет отключение или подает соответствующий сигнал пользователю (системе) при возникновении аварий в сети потребителей, в следствии:

  • Короткого замыкания, когда происходят значительные потери электроэнергии. Возникают большие токи, напряжение резко падает.
  • Перегрузки сети. (Мощности источников электропитания не хватает или один из них вышел из строя).

Такое действие обеспечивает безопасность важных механизмов во время самозапуска, когда пусковые токи вызывают снижение напряжения. Автоматика отключает работу менее важных механизмов.

Электроавтоматика

Если назначением релейной защиты является в первую очередь отключение оборудования, то в функции электроавтоматики входит его включение. В чистом виде к электроавтоматике относят автоматическое повторное включение (АПВ) и автоматическое включение резервного питания или механизма (сокращенно автоматический ввод резерва — АВР). Существуют также некоторые виды технологической электроавтоматики, обслуживающиеся персоналом служб РЗА. К ним относят:

  • автоматическое регулирование возбуждения генераторов и синхронных двигателей (АРВ);
  • автоматика управления выключателем (АУВ);
  • устройство резервирования отказов выключателя (УРОВ);
  • автоматическое регулирование положения переключателя РПН силового трансформатора (АРНТ);
  • автоматическую настройку дугогасящих катушек компенсации емкостного тока замыкания на землю в сети 6-35кВ (АРК);
  • автоматическую регулировку батареи статических конденсаторов;
  • автоматику охлаждения силовых трансформаторов;
  • автоматическую точную синхронизацию генераторов;
  • автоматическую самосинхронизацию генераторов;
  • автоматический частотный пуск гидрогенераторов (АЧП);
  • определение места повреждения линий электропередачи (ОМП).

Кроме этого существует противоаварийная режимная автоматика. К ней относят:

  • автоматическую частотную разгрузку (АЧР);
  • автоматическое включение потребителей, отключенных действием АЧР, после восстановления частоты (ЧАПВ);
  • автоматическое регулирование частоты и активной мощности (АРЧМ);
  • дополнительная автоматическая разгрузка по напряжению (ДАРН);
  • дополнительная автоматическая разгрузка по току (ДАРТ);

Имеется также противоаварийная системная автоматика: разгрузка электростанций, предотвращение и прекращение асинхронного режима, предотвращение недопустимого повышения напряжения в узле, балансировочная автоматика. Такие устройства размещаются на крупных электростанциях и подстанциях сверхвысокого напряжения

Виды

Релейная автоматика может осуществлять контроль за следующими основными параметрами линии электропередач и оборудования и при достижении опасных значений выполняет его отключение:

Максимальный ток. При достижении тока выше определенного значения срабатывает отключающее реле.

Направление мощности. Такой вид контроля помимо величины тока учитывает его направление.

Разница токов на входе и выходе в оборудование. Он бережет генераторы и трансформаторы с помощью сравнения параметров на входе и выходе. При достижении опасных характеристик производится отключение потребителей.

Логические приборы определяют места коротких замыканий и позволяют отключить опасный участок.

Пониженное и повышенное напряжение. При наличии коротких замыканий напряжение понижается. Повышение напряжения может быть вызвано ударом молнии. Любое изменение напряжения опасно для оборудования и электрических сетей. При изменении значений автоматика отключает линию.

Автоматическая разгрузка линии при снижении частоты тока в ней. При снижении частоты тока в электросети автоматика отключает часть потребителей. При повышении частоты необходимо наоборот нагружать сеть, для снижения частоты вращения генератора.

Исходя из этого перечня выполняемых задач, становится понятно, для чего нужна релейная защита. Но существуют изделия, которые осуществляют не выключение, а автоматическое подключение потребителей. Оно может осуществляться для повторного включения энергоснабжения через заданный интервал времени или для автоматического ввода резервной мощности. В этом случае в сеть вводится дополнительные генерирующие мощности для компенсации дефицита.

Принципы проектирования

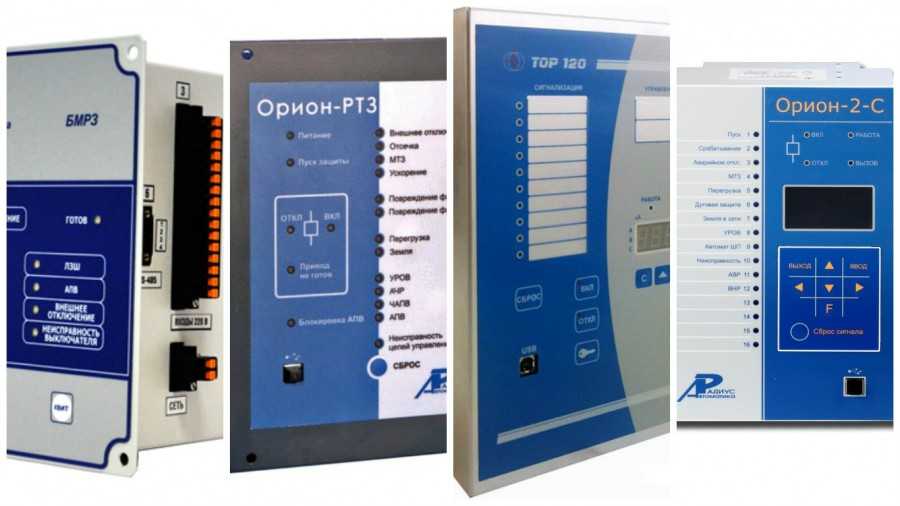

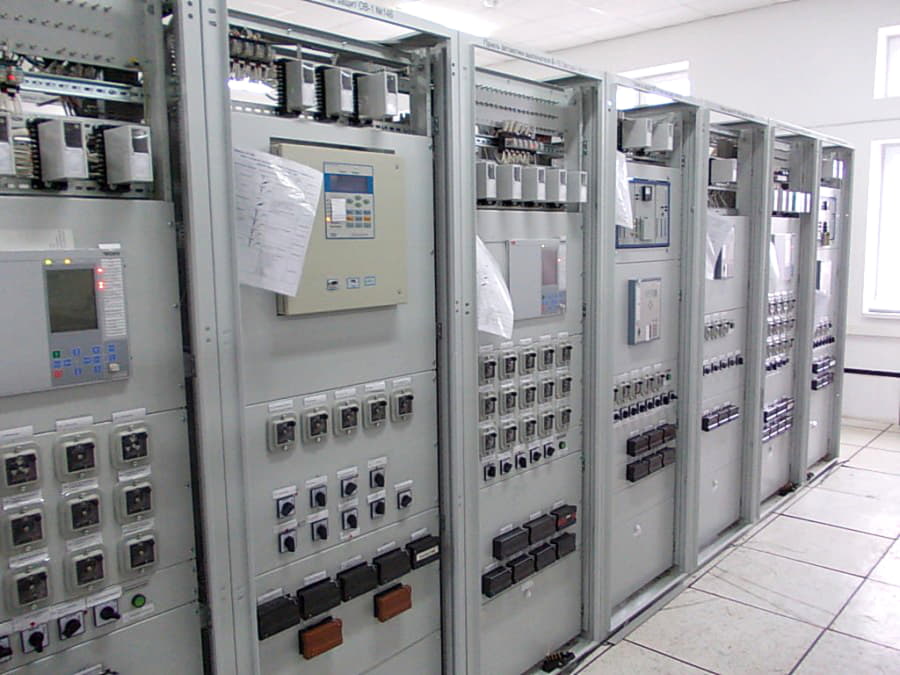

Несмотря на то, что на фото все блоки релейной защиты выглядят одинаково, выпускается они в различных конфигурациях и разными производителями. При проектировании к любым компонентам применяются одинаковые требования к работоспособности.

Чтобы оборудование исправно работало и не давало ошибочных срабатываний при проектировании необходимо придерживаться следующих четырех требований. Это надежность, чувствительность к срабатыванию, быстродействие и селективность. Надежность характеризуют следующие свойства: безотказность, ремонтопригодность, длительный срок эксплуатации и сохранность.

Чувствительность характеризует процентное превышение измеряемого параметра, необходимое для срабатывания. Быстродействие определяется сложением времени срабатывания логического блока управления и времени необходимого для выключения системы.

В некоторых случаях требуется задержка срабатывания. Для этого в него вводятся специальные реле. В большинстве случаев требуется мгновенное срабатывание. В новых выпускаемых конструкциях добиваются сокращения этого времени и достижения максимального быстродействия.

Селективность или избирательность позволяет локализовать место аварии. Благодаря резервированию неисправный участок отключается, и электроэнергия подается в обход его по исправным каналам. Конструкция устройств должна при необходимости позволять оперативно исключать аварийные участки и перенаправлять электроэнергию по резервным каналам.

ОСНОВНЫЕ ВИДЫ УСТРОЙСТВ РЕЛЕЙНОЙ ЗАЩИТЫ И АВТОМАТИКИ

Типы УРЗА можно классифицировать по параметрам режима работы сети, на которые они реагируют.

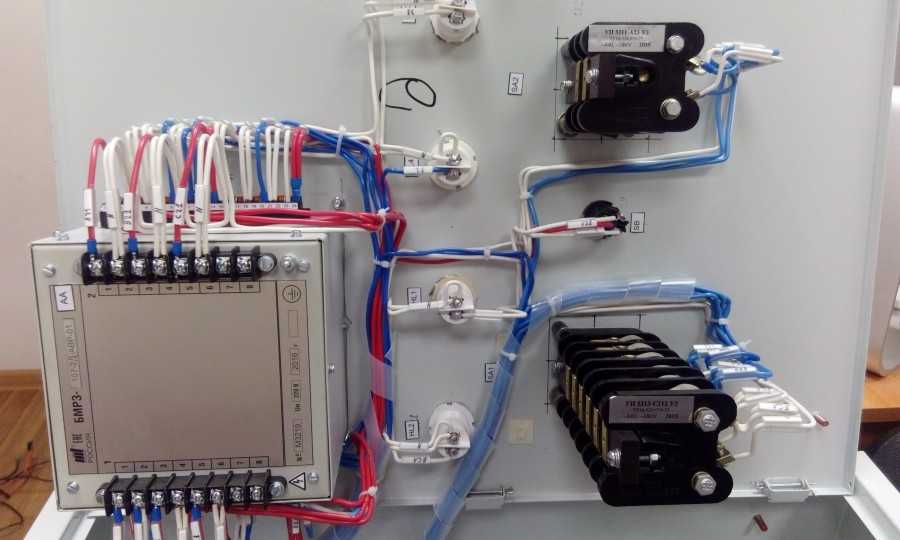

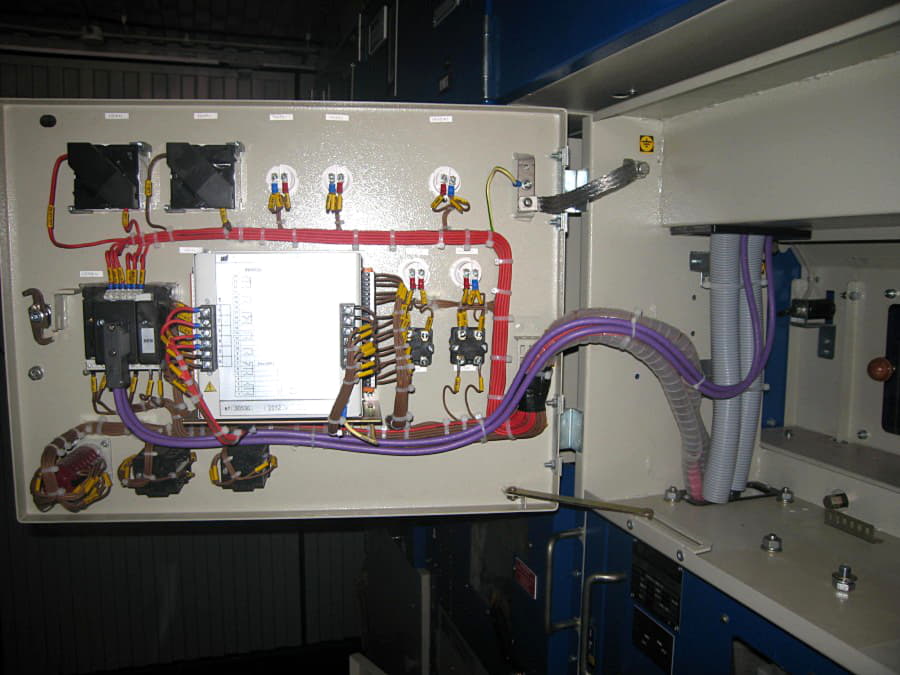

Наибольшее распространение получили токовые защиты, поскольку именно повышенное значение тока является критерием такого частого вида нарушения режима работы как короткое замыкание. В основе токовой релейной защиты находится реле тока.

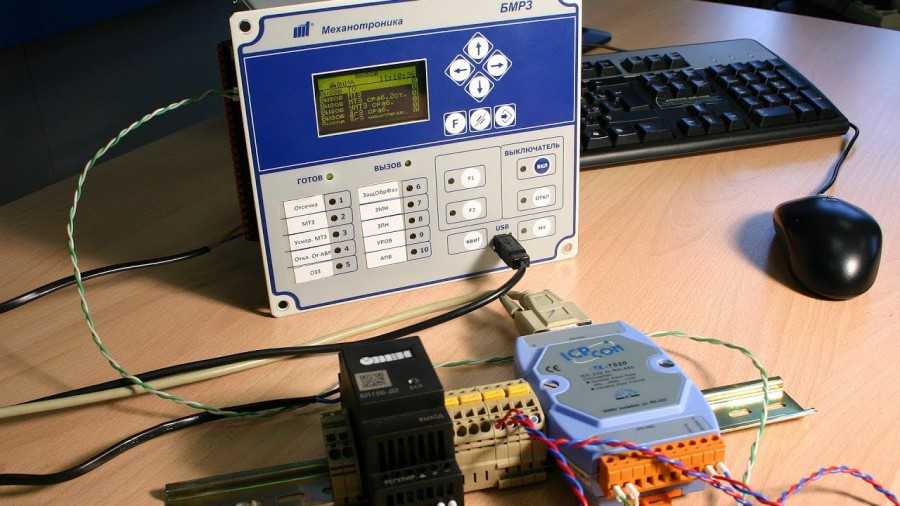

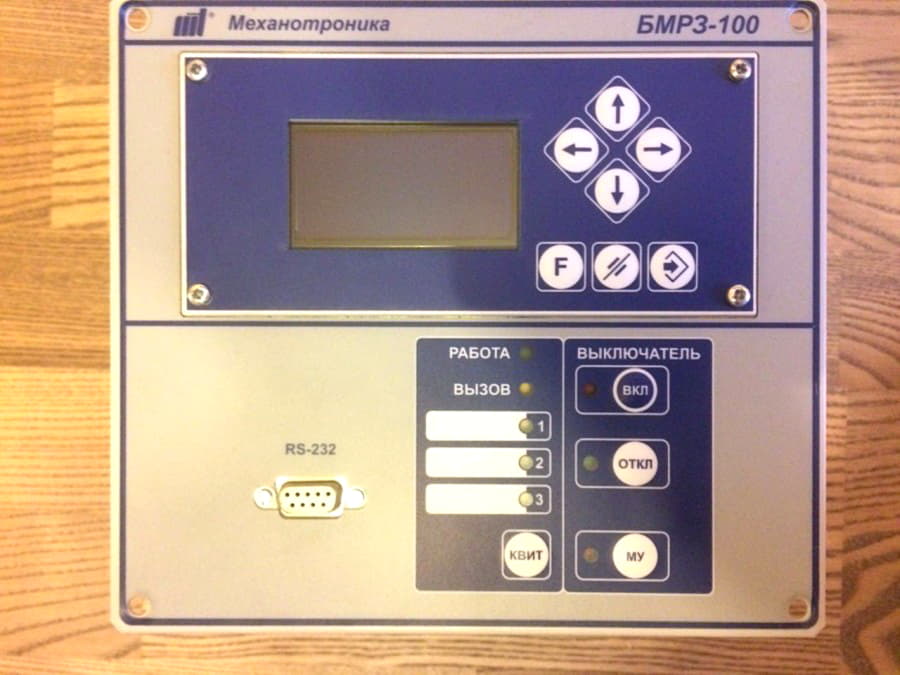

Традиционно используемыми являются реле электромеханического типа, состоящие из токовой катушки и подвижной электромагнитной системы, замыкающей контакты. На смену этим приборам пришли полупроводниковые устройства, а с развитием цифровых технологий и микропроцессорные системы релейной защиты.

Независимо от элементной базы, логика работы защит остаётся в принципе той же. Конечно, микропроцессорные системы способны реализовать более сложный и разветвлённый алгоритм действий.

В простейшем случае, на реле выставляется требуемая уставка – значение тока, при котором реле должно сработать. Первичными преобразователями тока являются измерительные трансформаторы или датчики тока.

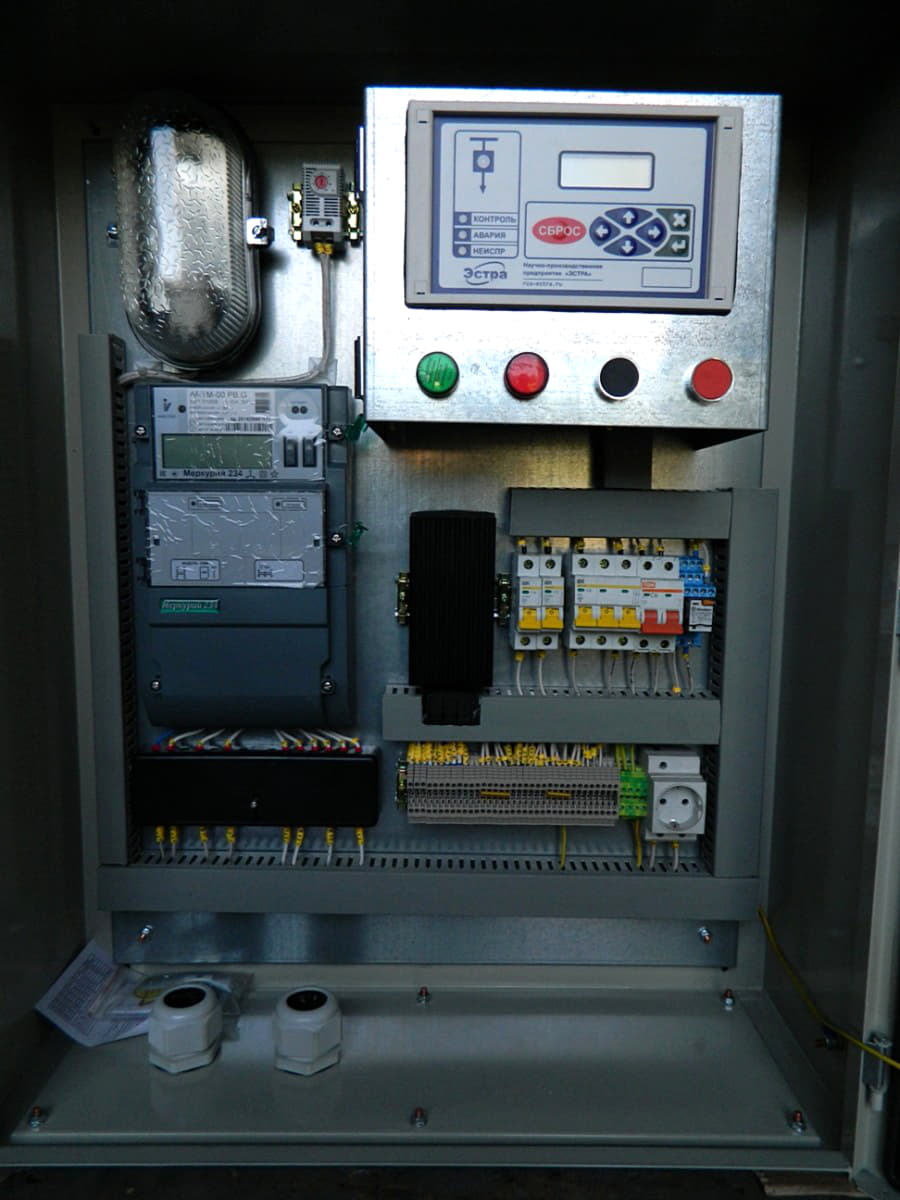

Защиты по напряжению.

Среди самых распространённых представителей этого класса групповая секционная защита минимального напряжения.

Логика работы этой автоматики увязана с технологическим процессом, электропривод оборудования которого питается от одной секции подстанции. Автоматика минимального напряжения имеет двухступенчатое исполнение. Типовая последовательность работы выглядит следующим образом.

Секция, к которой подключены электродвигатели приводов механизмов технологического процесса (например, это могут быть механизмы котла тепловой электростанции), имеет два питания – от рабочего и резервного трансформаторов.

При отключении рабочего трансформатора срабатывает автоматика включения резерва (АВР). Через небольшой промежуток времени к секции подключается резервный трансформатор.

За время бестоковой паузы нагруженные механизмы успевают затормозиться. После подключения резервного трансформатора начинается самозапуск электродвигателей механизмов.

Повышенный ток, обусловленный групповым запуском двигателей, вызывает посадку напряжения на секции. При снижении напряжения до уставки первой ступени автоматики, происходит отключение наименее значимых для технологического процесса механизмов.

Делается это для того, чтобы облегчить запуск более важного оборудования и удержать станционный котёл (или другой агрегат) в работе. Если это не помогает и напряжение, продолжая снижаться, достигает уставки второй ступени, отключается вторая группа оборудования

В этой ситуации в работе остаются только механизмы, обеспечивающие безаварийный останов всего технологического процесса (котла)

Если это не помогает и напряжение, продолжая снижаться, достигает уставки второй ступени, отключается вторая группа оборудования. В этой ситуации в работе остаются только механизмы, обеспечивающие безаварийный останов всего технологического процесса (котла).
