Комбинированные котлы для отопления на дровах, электричестве и газе

Виды

Комбинированные агрегаты делятся на несколько разновидностей.

  • Газово-твердотопливные приборы для отопления жилища. К главным положительным чертам этого отопительного агрегата относятся экономность и его независимость от подачи газа при его случайном или целенаправленном отключении. Сюда запросто причисляются газодровяные приборы, где вы сможете для отопления жилища также активно выбирать дрова. Дровяные агрегаты, вообще, в наши дни стали весьма востребованными из-за низкой стоимости и доступности древесины в нашей стране. Комбинированный прибор типа газ-дрова позволит вам не бояться даже самых серьезных морозов. Здесь же часто в качестве горючего материала применяются пеллеты (для этого в устройстве встраивается особая горелка) и уголь.
  • Газово-жидкотопливные устройства. Одни из наиболее эффективных установок для любого строения, что позволят за небольшой срок качественно нагреть большое пространство. Для скорейшего перевода с одной разновидности горючего на другую нужно будет сменить тип горелки.
  • Газоэлектрожидкотопливные агрегаты. Для быстрого нагревания воздуха в жилище здесь будут использованы газ, солярка и электричество. При помощи газа и дизтоплива можно будет быстро нагреть все комнаты жилого строения, а ТЭН сможет поддержать в нем нужную температуру. Газогенераторный тип котлов обычно востребован в жилищах, что эксплуатируются изредка.
  • Агрегаты, потребляющие газ, дизтопливо и твердое топливо. Это многозадачные конструкции, что часто выбираются для нагревания частных коттеджей. Такого рода устройства очень сложны по многим своим параметрам — обслуживать и эксплуатировать их нужно специфически.
  • Четырехтопливные конструкции. Здесь используются все 4 разновидности топлива. Приборы помогут подстроиться под любые условия отопления частного строения, выбирая именно тот вид топлива, что позволит существенно сэкономить.

Материал

Все виды подобного типа изделий для отопления делаются лишь в напольном исполнении. В конструкции такого котла обязательно используется чугун. На дополнительных разновидностях топлива изделие будет функционировать с выделением конденсата, что особенно заметно на примере выбора солярки. А чугун имеет повышенные показатели устойчивости к коррозии металла, по этой причине чугунные изделия называют наилучшими вариантами для отопления.

Размеры

Комбинированные конструкции довольно тяжелые, производятся в напольном виде и часто имеют внушительные размеры.

Самый упрощенный вид и небольшие размеры имеют изделия, работающие на солярке и газе. А также негабаритные параметры имеют изделия, которые работают на газе и электричестве. Такой прибор состоит из небольшой камеры для сгорания горючего, теплообменника со встроенным ТЭНом или иными видами прибора нагревания.

Что собой представляют комбинированные котлы «газ-дрова»

Котлы смешанного типа, работающие на твердом топливе и газе, это всегда напольная конструкция, по габаритам соответствующая обычным твердотопливным моделям. Без использования газовой горелки – это обычные твердотопливные котлы, сжигающие не только дрова, но и уголь, пеллеты, торф, антрацит. Обвязка, установка и подключение универсальных котлов производится аналогично однотопливным.

Для чего нужны и как применяются

Как мы уже говорили, без особых условий покупка газово-твердотопливного котла не оправдана ни экономически, ни практически.

Во-первых, суммарная стоимость отдельно приобретенных газового и твердотопливного котла в 90% ниже комбинированной модели. Стоимость котлов «газ-дрова» 19 000-35 000 рублей и газовая горелка в эту сумму не входит: ее нужно покупать отдельно. Лишь в редких случаях встречаются готовые сборки уже с газовой горелкой в комплекте. Стоимость горелки – еще в среднем 6-12 тыс. рублей.

Самые экономичные из бюджетных простых котлов для отопления частного дома

Во-вторых, эффективность и функционал отдельных однотопливных моделей практически всегда выше, чем комбинированных. Обычная конструкция твердотопливного котла показывает не самый высокий КПД (в лучшем случае до 85%) при сжигании природного или сжиженного (балонного) газа, когда даже бюджетные газовые котлы имеют КПД 88-92%. А это, соответственно, меньший расход при прежней теплоотдаче. Также комбинированные газово-дровяные котлы лишены какой-либо функциональной автоматики, которая встречается даже на бюджетных газовых моделях.

В-третьих, небольшим бонусом двух однотопливных котлов является то, что при поломке одного, второй можно использовать в качестве резервного.

Однако существуют случаи, когда покупка универсального котла, работающего на газе и дровах может быть более выгодной. Например:

  • при наличии доступа к любому из видов твердого топлива за символическую цену. Когда запасы твердого топлива исчерпаются, потребуется стабильное горение без вмешательства человека или у дома проведут ранее отсутствовавшую газовую магистраль, всегда можно перейти на газовую горелку;
  • если площадь дома довольно небольшая и выделить как минимум 8 кв. м. площади под отдельные однотопливные котлы невозможно.

Устройство и принцип работы

Комбинированная модель с установленной газовой горелкой. Схема на примере модели Теплодар Куппер ОК 15. Конструкция таких котлов традиционная: в топочной камере сжигается твердое топливо, стенки камеры – теплообменник, внутри которого циркулирующий по системе теплоноситель. Загрузка топлива происходит через дверцу спереди, сбор золы осуществляется в зольном ящике снизу.

Если нужно перейти на газ, на дверцу зольника или специально отведенное крепление устанавливается газовая горелка с соответствующим креплением (без сварки). Однако конструкция теплообменника, рассчитанная на большой объем топочной камеры, при сжигании газа аккумулирует гораздо меньше тепловой энергии, КПД остается лишь в пределах 75-85%, как и при сжигании качественного твердого топлива.

На рынке существуют и высокотехнологичные гибридные модели с 2-мя топками, топливо в которых может сжигаться одновременно. В верхней камере сгорания обычно сжигается твердое топливо, в нижней установлена газовая горелка, разделяет камеры сгорания компактный зольный ящик и конструкция теплообменника. Однако стоимость таких моделей в пределах 200-350 тыс. рублей.


Двухтопочная модель.

Котлы с длительностью горения одной закладки топлива до 7 суток

Автоматизация отопления дома дровами

Итак, у нас в процессе работы котла одна закладка горит 3-4 часа. Это приемлемо, когда есть возможность находиться рядом с котлом.

И совершенно неприемлемо, когда есть необходимость отлучиться на 8-10 часов, например, отправиться на работу или, элементарно, лечь спать.

Если ничего не предпринимать, то через 4 часа теплоноситель начнет остывать и температура во внутренних помещениях дома начнет падать.

То есть, вы, сделав вечернюю закладку дров, можете спокойно отправляться спать. Примерно через 4-5 часов, когда температура теплоносителя начнет снижаться, к нагреву подключится электрический ТЭН, который будет поддерживать нужную температуру.

И утром можно будет проснуться в относительно комфортной температуре и сделать первую закладку топлива в теплый котел.

Что собой представляют комбинированные котлы «дрова-электричество»

Котлы смешанного типа, работающие на твердом топливе и электричестве, – это всегда напольная конструкция, по габаритам соответствующая обычным твердотопливным моделям. Без использования ТЭНов (трубчатых электронагревателей) – это обычные твердотопливные котлы, сжигающие не только дрова, но и уголь, пеллеты, торф, кокс, антрацит. Обвязка, установка и подключение универсальных котлов производится аналогично однотопливным.

Для чего нужны и как применяются

Отопление электричеством является наиболее дорогим. Однако если использовать его в качестве резервного источника тепла в твердотопливном котле, можно получить больше выгод, чем может показаться на первый взгляд:

  • сохранение комфортного уровня температуры после прогорания твердого топлива в течение более длительного срока, например, до утра, если загрузка догорела в полночь;
  • сглаживание цикличности твердотопливных котлов, когда на пике горения достигается чрезмерная теплопроизводительность, а между загрузками она сильно снижается. Как следствие, трудно сохранять постоянный комфортный уровень температуры в доме;
  • возможность более быстрого нагрева теплоносителя при одновременном использовании дров и электроэнергии;
  • серьезная экономия пространства котельной, поскольку для установки двух отдельных однотопливных котлов нужно по крайней мере 6 м2 свободной площади.

В отличие от газово-дровяных моделей , котлы на твердом топливе и электричестве более оправданы, практически не отличаются по стоимости от обычных твердотопливных аналогов.

Однако если есть финансовые возможности, а место в котельной не ограничено, мы рекомендуем установить два отдельных котла, которые можно подключить параллельно (если система с естественной циркуляцией) или последовательно (если планируется закрытая система отопления с принудительной циркуляцией теплоносителя). На это есть несколько причин:

  • функциональность отдельного электрического котла сильно выше, особенно при использовании комнатного термостата;
  • блок ТЭНов уменьшает объем топочной камеры в среднем на 5-15 литров, что сказывается на длительности горения одной загрузки;
  • КПД ТЭНов при работе после прогорания загрузки снижается на несколько процентов (от стандартных 99%) в виду наличия в топке постоянной тяги. Кроме того, водяная рубашка, в которую помещены трубчатые электронагреватели обычно не отделена слоем теплоизоляции, что добавляет теплопотери через теплообменник (когда нагревательный узел даже бюджетных электрокотлов имеет слой теплоизоляции).

Устройство и принцип работы

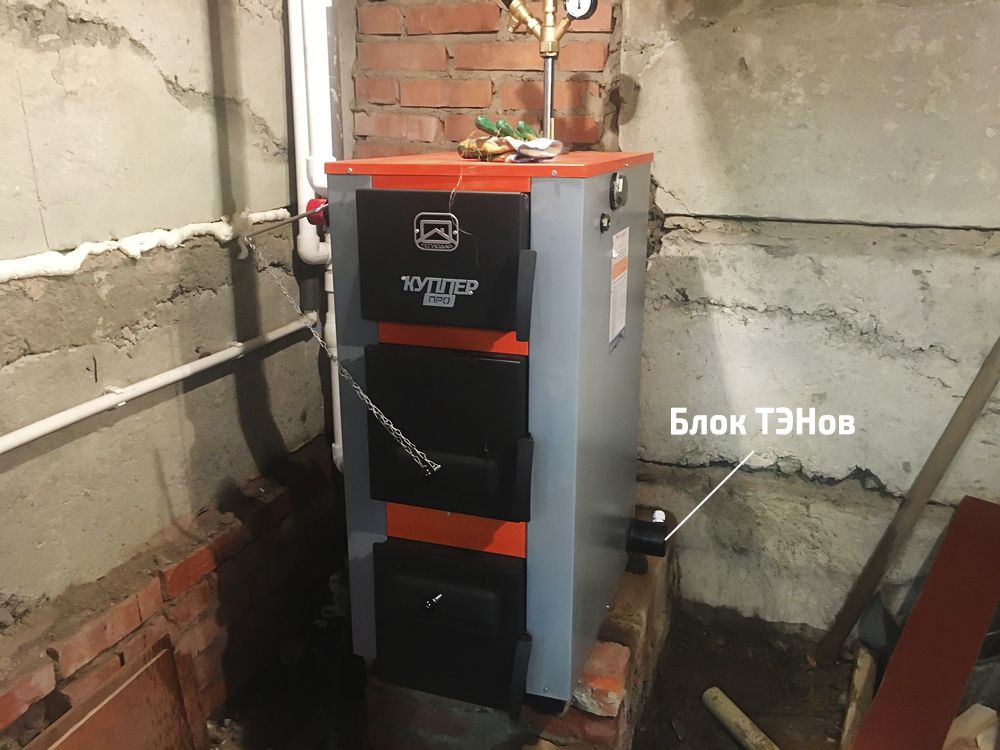

Котлы со встроенным ТЭНом имеют абсолютно такую же конструкцию, как и классические твердотопливные аналоги, за исключением отведенного в водяной рубашке места под блок ТЭНов, часто это подразумевает уменьшение объема топочной камеры. Блок трубчатых электронагревателей – съемный, нагревательная часть помещена непосредственно в теплообменник, а контакты выведены через отверстие в стенке корпуса котла.

Работают даже 6 кВт блоки от однофазной электросети, управляются с котла, автоматически или с помощью отдельного пульта управления, как в моделях Zota и Теплодар Куппер.

Алгоритм работы прост:

  1. При растопке дровами или углем котел работает как и любой другой твердотопливник. Уровень тяги и температуры поддерживает механический терморегулятор.
  2. После сгорания загрузки топлива, температура теплоносителя падает и, при достижении критической отметки, датчик температуры подает сигнал блоку ТЭНов.
  3. Если во время обогрева ТЭНами загрузить новую порцию твердого топлива, температура теплоносителя поднимется и ТЭНы отключатся.

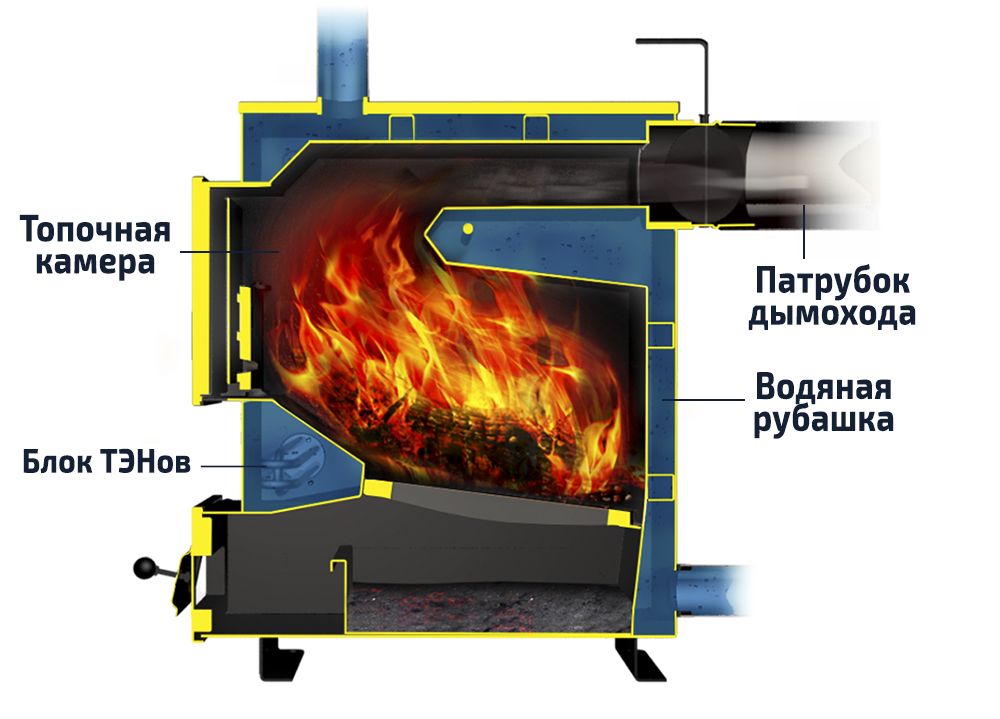

Схема и принцип работы комбинированного котла «электричество – дрова»

Конструкция

Основным отличием от последних является наличие одного или нескольких встроенных в бак трубчатых электронагревателей и более сложной автоматической системой управления.

Комбинированный котел может эксплуатироваться как в обособленных режимах (только твердое топливо или только электроэнергия), так и в совместном.

Например, вы отапливаете дачный дом дровами в течение дня. Ночью температура падает и автоматически включается электронагреватель, поддерживающий заданные параметры.

Строение комбинированного котла

Конструкция отопительного оборудования класса «электроэнергия – дрова» предполагает наличие следующих обязательных элементов:

  • Корпус. Выполняется из листовой стали, покрытой снаружи термостойкой краской.
  • Топка для твердого топлива. Расположена в нижней части агрегата, под баком.
  • Дымоотводная труба. Размещается обычно в верхней части тыльной стороны устройства.
  • Поддувало-зольник. Отделяется от топки посредством колосниковой решетки.
  • На передней поверхности котла расположены четыре дверцы: топочная, поддувальная, воздушная и шуровочная.
  • Также обязательными элементами комбинированных котлов является защитные, регулировочные и контрольно-измерительные: манометр, замок-шибер, регулятор, болт заземления, теплоограничитель, датчик температуры, сливная труба, клапан сброса давления и другие.

Технические характеристики

К основным техническим характеристикам комбинированных котлов «электроэнергия – дрова» относят:

  • тепловую мощность агрегата при работе на твердом топливе и от электросети;
  • потребляемую электрическую мощность;
  • массу и габаритные размеры устройства.

Виды комбинированных котлов

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Начнем с того, что гибридные котлы отопления загородных домов бывают одноконтурные и двухконтурные. Первые отвечают только за обеспечение дома теплом, а вторые не только подогревают теплоноситель в системе отопления, но и отвечают за подогрев воды сетей горячего водоснабжения. В зависимости от модели котла и используемых видов топлива переход с одного энергоносителя на другой может осуществляться автоматически или путем замены горелки.

Газ-электричество

Котлы отопления электрогазовые считаются самыми эффективными, потому что подогрев теплоносителя осуществляется очень быстро и без задержки.

Эта разновидность гибридных агрегатов имеет следующие преимущества:

  • Компактные размеры. Теплообменник прибора с вмонтированным ТЭНом установлен в компактной камере сгорания газа.
  • Поскольку большую часть времени котел работает на газе, а электронагреватель запускается при снижении давления газа или для быстрого нагрева теплоносителя, уровень потребления электроэнергии небольшой, что обеспечивает экономичность прибора.
  • У котла нет раздельных топочных камер, а электронагреватель установлен внутри теплообменника. Благодаря этому цена нагревательного оборудования невысокая. Агрегаты без вторичного контура имеют разъем для подключения водонагревателя для нужд ГВС.
  • Мощность ТЭНов небольшая, потому что котлы рассчитаны на то, что электроэнергия используется только для поддержания необходимой температуры теплоносителя.

Газ считается самым доступным и экономичным видом топлива, чего нельзя сказать об электроэнергии. В регионах без газификации этот вариант котла не используют. В таком случае стоит рассмотреть нагреватели, работающие на других видах топлива.

Газ-древесина

Более экономичным вариантом считается гибридный агрегат, который использует дрова и газ. Поскольку для каждого вида топлива сделана отдельная камера сгорания, габариты и вес прибора внушительные.

Котлы типа газ-дрова могут иметь один общий или два отдельных теплообменника. Первый вариант подразумевает установку одного теплообменника на две топочные камеры. В топочную дровяную камеру необходимо вручную загружать дрова. Одна порция выгорает за 4 часа.

Бесперебойная работа обеспечивается за счет наличия системы автоматики. При отсутствии дров в топочной камере котел автоматически переходит на использование газа.

Древесина-электричество

Котел на дровах и электричестве используют в том случае, если регион не газифицирован. Мощность этих агрегатов довольно высокая. Этот тип оборудования является энергозависимым. В конструктивном плане они похожи на котлы, работающие на газе. Подобные приборы можно сделать самостоятельно, если вмонтировать ТЭН в теплообменник твердотопливного котла.

Электро дровяной котел отопления имеет следующие особенности:

  1. Для обеспечения дистанционного контроля работы нагревательного оборудования можно подсоединить специальную автоматику и программный блок.
  2. Агрегаты типа дрова-электричество отличаются надежностью и долговечностью.
  3. Подобное оборудование ценится за ремонтопригодность. Вышедший из строя ТЭН можно легко заменить.

Недостаток этой разновидности в том, что регулировка мощности проходит очень медленно. Из-за этого очень сложно отрегулировать температуру воздуха в помещении. Чтобы решить проблему, достаточно установить электронный блок управления.

Универсальные многотопливные котлы

Многотопливные установки используют сразу несколько видов топлива, например, дрова-газ-электроэнергия. Такие котлы имеют две камеры сгорания и ТЭН установленный внутри теплообменника. Если используется съемная горелка, то можно переходить на использование других видов энергоносителя – дизельное топливо, пеллеты.

Многотопливные агрегаты устанавливаются при выполнении следующих условий:

  • нужно обеспечить бесперебойную подачу электрической энергии;
  • организовать поставку топливных материалов и выделить место для их складирования.

Перед выбором определенной разновидности многотопливного агрегата нужно проанализировать доступность и цену каждого вида топлива в вашем регионе.

Подключение котлов на дровах и электричестве

Без сомнения, покупка, монтаж и обвязка двух отдельных агрегатов обойдется вам дороже одного комбинированного теплогенератора. Но, реализуя данный вариант, вы получаете полноценное отопление двумя энергоносителями, эффективно действующее в автоматическом режиме.

Справка. В негазифицированных частных домах Российской Федерации совместная работа котла твердотопливного и электрического используется довольно часто, поскольку это самый удобный способ топить жилище дровами. Не менее распространено сочетание газ – дрова, а третье место занимают так называемые многотопливные котлы, о которых мы расскажем в отдельной статье.

В нашей паре источников тепла дровяной (угольный) котел является основным, а электрический – вспомогательным агрегатом. В качестве последнего можно задействовать любой из трех разновидностей электрокотлов, предлагающихся на рынке:

  • традиционный ТЭНовый со встроенным циркуляционным насосом и блоком управления;
  • электродный с выносным щитком управления;
  • индукционный с отдельным пультом.

Мы не будем разбирать преимущества и недостатки каждого типа электрокотлов, это тема другой статьи. Здесь мы покажем на схемах, как подключить котлы на дровах и электричестве, чтобы второй подстраховывал первого в автоматическом режиме. Начнем с совместной обвязки дровяного и ТЭНового отопительного агрегата:

Схема подключения 2 котлов – на электричестве и дровах. Термостаты обеспечивают автоматический запуск электрокотла после остановки дровяного и наоборот.

Алгоритм работы системы выглядит так:

  1. ТТ-котел бездействует и его циркуляционный насос отключен. Отопительные приборы получают тепло от электрокотла, ориентирующегося на комнатный терморегулятор, где вы настроили желаемую температуру. Чтобы теплоноситель не двигался по кругу через параллельное кольцо, в схеме задействованы 2 обратных клапана.
  2. Вы растопили твердотопливный агрегат. Какое-то время он станет набирать температуру, а вода будет циркулировать по малому кругу, направляемая трехходовым клапаном с термоголовкой. Насос включится по команде накладного термостата, установленного на подающем трубопроводе.
  3. Когда теплоноситель в малом кольце нагреется до 55 °С, сработает температурный датчик термоголовки, стоящий на обратной магистрали. Трехходовой клапан приоткроется и тепло пойдет в систему отопления.
  4. Электрокотел отключит нагрев по сигналу комнатного термостата и перейдет в дежурный режим.
  5. После прогорания твердого топлива вода в системе, а за ней и воздух в помещениях, начнут остывать. Накладной термостат ТТ-котла «увидит», что теплоноситель остыл и остановит насос.
  6. Когда температура в доме снизится до выставленного вами значения, комнатный терморегулятор вновь задействует электрокотел.

Подробно о том, как правильно подключить котел электрический и твердотопливный, расскажет наш эксперт Владимир Сухоруков в своем видео:

Индукционные и электродные теплогенераторы не оборудованы собственным фильтром и циркуляционным насосом, поэтому последний придется покупать и ставить отдельно. В этом все отличие в схеме подключения отопителей данного типа, только насосный агрегат нужно присоединить к сети через шкаф управления, чтобы комнатный терморегулятор отключал его вместе с электрокотлом, как изображено на схеме:

В этой схеме циркуляционный насос электрокотла будет отключаться вместе с ним благодаря отдельному шкафу управления

Если система отопления частного дома состоит из нескольких контуров (радиаторы на разных этажах, теплые полы и бойлер косвенного нагрева), то для совместной работы дровяной и электрический котел подключается методом первичных и вторичных колец. О принципе работы данного типа обвязки рассказано здесь.

Подключение котла электрического и твердотопливного к системе отопления по методу первичных и вторичных колец

Технические особенности конструкции

В комбинированных отопительных котлах используют четыре вида топлива:

  • газ;
  • электричество;
  • твердые энергоносители (уголь, дрова);
  • жидкое топливо (мазут, отработанные моторные масла).

Контурность

Различают следующие виды комбинированных отопительных агрегатов: одноконтурные и двухконтурные.

Первые имеют ограниченную функциональность – обеспечивают отопление дома, а двухконтурные еще и подогревают воду.

Поскольку универсальные котлы выполняются из чугуна, они достаточно массивны, поэтому имеют только напольную конструкцию. Чугун обладает высокой антикоррозийной устойчивостью, что актуально, если сжигается жидкое топливо.

Бак

В конструкцию определенных моделей входит бак для горячей воды. Некоторые двухконтурные приборы не снабжены емкостью, тогда их подсоединяют к резервуару, который устанавливают поблизости от агрегата.

Почти все отопительные агрегаты управляются автоматически. Это очень удобно, поскольку можно произвольно выбрать программу, регулировать параметры и осуществлять контроль работы оборудования.

Чтобы обеспечить теплое водоснабжение, комбинированные двухконтурные котлы включают в себя теплообменный узел, для которого характерна повышенная производительность — каждый час до 250 литров воды! Предусмотрена возможность монтажа бойлера. Двухконтурный водонагреватель имеет несколько выходов. Это позволит сделать дома теплые полы и производить обогрев с помощью радиаторов.

Конструктивные особенности

Основное отличие комбинированного оборудования от твердотопливного заключается  наличии термоэлектрического нагревателя в емкости теплообменника. ТЭН включается автоматически в тот момент, когда мощности сгораемого топлива не хватает, чтобы обеспечить оптимальную температуру теплоносителя. Говоря иными словами, ТЭН запускается в работу, когда сгорают дрова или уголь, спадает жар и есть необходимость подогревать теплоноситель. Все процессы полностью автоматизированы и не требуют участия человека, за исключением, разве что, закладки дров в топку.

Фото 2 Термоэлектрический нагревательный элемент

Для того, чтобы быстро и эффективно прогревать помещения, в разных котлах предусмотрено от 1 до 4 топочных камер, к каждой из которых подведен отдельный термоэлектрический нагреватель.

Видео 2 Котел одноконтурный на дровах и электричестве

Почему стоит покупать

  • Большой ассортимент используемого топлива – это может быть не только уголь или дрова, но также брикеты, пеллеты, отходы древесины и т.д.;
  • Автономная работа — комбинированный котел в режиме «электричество» работает неограниченное количество времени без участия человека. Ограничение в отоплении может быть связано только с отсутствием электричества. Работа оборудования абсолютно безопасна;
  • Удобное обслуживание – при необходимости котел может быть переоборудован в монотопливный. При использовании преимущественно электрического режима не требуется чистка котла и дымохода, при регулярном использовании твердого топлива чистить котел необходимо также часто, как и стандартный твердотопливный – 1 раз в неделю топка и 1 раз в 3-5 месяцев дымоход.

Цену в число преимуществ сложно включить. По сравнению с монотопливными котлами, комбинированные стоят на порядок дороже, что зависит от бренда и количества топочных камер.

Как правильно выбирать

Нагревательное оборудование может использоваться как для отопления жилого сектора, так и промышленных  и производственных помещений. Для выбора соответствующей модели, которая будет подходить по мощности и КПД, следует ориентироваться на количество контуров, рабочие характеристики и производительность.

Приобретая комбинированный котел для отопления частного дома электричество/дрова, учитывайте следующие показатели:

комплектация – в качестве более дешевой альтернативы некоторые производители предлагают котел, где теплоноситель нагревает только ТЭН. Такая конструкция нерациональная, поскольку напряжение в сети не всегда стабильно, а электричество иногда отключают;

габариты оборудования —  при наличии нескольких топочных камер, которые, как правило, изготавливаются из чугунного сплава, вес оборудования может достигать 500 и более килограмм, что потребует специального основания и отдельного помещения

Также обратите внимание на размер топки, поскольку от этого параметра зависит периодичность закладки дров.

Особенности установки

Для комбинированного оборудования понадобится отдельное помещение. Здесь необходимо предусмотреть следующие обязательные элементы монтажа:

  • фундамент – невысокая железобетонная прослойка, компенсирующая габариты котла;
  • обустройство дымохода – принцип во многом аналогичен дымоходной трубе на твердотопливном котле, где обеспечена качественная тяга

Фото 3 Схема установки комбинированного котла в дом

Фото 4 План-схема отопительной системы под комбинированный котел

  • система вентиляции, которая позволит своевременно выводить продукты сгорания и угарный газ при его появлении.
  • подключение к электросети – ТЭН, поддерживающий и подогревающий теплоноситель до определенной температуры, работает исключительно от электросети 220 вольт.
