В чем разница между аналоговым и цифровым сигналом?

Аналоговый сигнал

Это природный тип сигналов окружает нас повсеместно и постоянно. Звук, изображение, тактильные ощущения, запах, вкус и команды мозга. Все возникающие, во Вселенной без участия человека, сигналы являются аналоговыми.

В электронике, электротехнике и системах связи аналоговую передачу данных применяют со времени изобретения электричества. Характерной особенностью является непрерывность и плавность изменения параметров. Графически сеанс аналоговой связи можно описать как непрерывную кривую, соответствующую величине электрического напряжения в определённый момент времени. Линия изменяется плавно, разрывы возникают только при обрыве связи. В природе и электронике аналоговые данные генерируются и распространяются непрерывно. Отсутствие непрерывного сигнала означает тишину или черный экран.

В непрерывных системах связи аналогом звука, изображения и любых других данных является электрические или электромагнитные импульсы. Например, громкость и тембр голоса передаются от микрофона на динамик посредством электрического сигнала. Громкость зависит от величины, а тембр от частоты напряжения. Поэтому при голосовой связи сначала напряжение становится аналогом звука, а потом звук аналогом напряжения. Таким же образом происходит передача любых данных в аналоговых системах связи.

Безопасность и надежность

Напряжения на стороне датчика, которые могут доходить до 65 В, намного выше, чем напряжения логического уровня, используемые ПЛК (обычно от 3,3 В до 5) В. Таким образом, если ПЛК случайно столкнется с более высокими напряжениями на стороне датчика, он может быть поврежден или выйдет из строя. Хуже того, такой сценарий может создать угрозу безопасности для пользователя оборудования. Чтобы этого не происходило, необходимо ввести гальваническую развязку между стороной входа сигнала (от датчика) и логической стороной. Выбранный изолятор должен работать со скоростью передачи интерфейса SPI цифровой входной ИС (в данном случае 10 Мбит / с).

Композитное решение цифрового входа с использованием изолятора, показанное на рисунке ниже, выдерживает напряжение электростатического разряда до 3,75 кВ среднеквадратичного значения. Это устройство не значительно увеличивает общее потребление тока, поскольку оно потребляет всего 3,4 мА (при 500 кГц).

Примеры передачи цифрового и аналогового сигналов

Цифровые технологии постепенно теснят аналоговые и уже широко используются во всех сферах жизни. Зачастую мы просто не замечаем этого, а цифра окружает повсюду.

Вычислительная техника

Первые аналоговые вычислительные машины созданы ещё в 30-е годы ХХ века. Это были достаточно примитивные устройства, для выполнения узкоспециализированных задач. Аналоговые компьютеры появились в 1940-е, а широкое применение получили в 1960-е годы.

Постоянно совершенствовались, но с ростом объёма обрабатываемой информации постепенно уступили место цифровым устройствам. Аналоговые компьютеры хорошо приспособлены для автоматического контроля производственных процессов, из-за моментального реагирования на изменения входящих данных. Но скорость работы невысока и объём данных ограничен. Поэтому аналоговые сигналы применяются только в некоторых локальных сетях. В основном это контроль и управление производственными процессами. Где исходной информацией служат температура, влажность, давление, скорость ветра и подобные данные.

В некоторых случаях к помощи аналоговых компьютеров прибегают при решении задач, где точность обмена данными вычислений, не важна как для цифровых электронно-вычислительных машин.

В начале 21 века аналоговый сигнал уступил цифровым технологиям. В вычислительной технике смешанные цифровые и аналоговые сигналы применяют только для обработки данных на основе некоторых микросхем.

Звукозапись и телефония

Виниловая пластинка и магнитная лента два ярких представителя аналогового сигнала для воспроизведения звука. Оба по-прежнему выпускаются и пользуются спросом некоторых ценителей. Многие музыканты считают, что только записав альбом на плёнку можно добиться сочного настоящего звучания. Меломаны любят послушать диски с характерными шумами и потрескиваниями. С 1972 года выпускались магнитофоны осуществляющие цифровую запись на магнитную ленту, но распространения не получили из-за дороговизны и больших габаритов. Применяются только в профессиональной звукозаписи.

Ещё один пример аналогового и цифрового сигналов в звукозаписи – микшеры и синтезаторы звука. В основном используются цифровые устройства, а применение аналоговых вызвано привычками и предрассудками. Считается, что цифровая запись до сих пор не добилась того эффекта всеохватывающей передачи музыки. И он присущ только аналоговому сигналу.

Виды цифрового ТВ

Говоря о цифровом телевидении, обычно имеют в виду наземное эфирное ЦТВ. Тем не менее, в цифровом формате могут вещать эфирное, кабельное, спутниковое и мобильное ТВ.

Эфирное

Особенность эфирного вещания заключается в том, что сигнал транслируется по наземному радиоканалу и может охватывать ограниченную территорию. Как правило, радиус охвата колеблется в пределах 30-100 км и зависит от мощности вышки.

Для приема эфирного DTV нужны:

• коллективная либо индивидуальная ДМВ-антенна;
• цифровая приставка;
• телевизор, что поддерживает стандарт DVB-T

Так, при переходе с эфирного аналогового на цифровое телевидение менять антенну нет необходимости, если она работает в дециметровом диапазоне.

Кабельное

Название отражает суть того, как передается телесигнал. Он проходит от центральной головной станции к телевизору абонента через сеть оптоволоконных кабелей. В Российской Федерации трансляция CATV ведется в стандарте DVB-C.

Кабельное телевидение обеспечивает высококачественную картинку даже в районах, плотно застроенных многоэтажками, где у пользователей эфирного ТВ часто возникают проблемы из-за того, что радиосигнал отражается от домов. Также на телесигнал, что передается по кабелю, никак не влияют погодные условия.

Важно! Для приема цифрового CATV нужна приставка с модулем, которая будет передавать расшифрованный сигнал в телевизор

Спутниковое

В данном случае ретрансляторами выступают искусственные спутники планеты. Из передающего центра сигнал направляется на спутники, а они ретранслируют его на Землю. Так достигается покрытие большинства территорий, на которых невозможна трансляция с обычных телевизионных вышек.

В России спутниковое ТВ передается в европейском стандарте DVB-S2. Для его приема необходимо следующее оборудование:

• спутниковая антенна;
• конвертер;
• приставка.

В новые телевизоры часто уже встроен приемник, что расшифровывает сигнал.

Модуляция сигналов

Все вышеперечисленные способы передачи данных связаны с таким явлением, как модуляция (для цифровых сигналов — манипуляция). Зачем она нужна?

Как известно, электромагнитные волны (с помощью которых переносятся разные виды сигналов) склонны к затуханию, а это существенно уменьшает дальность их передачи. Чтобы этого не произошло, низкочастотные колебания переносятся в область длинных высокочастотных волн. Это явление и называется модуляцией (манипуляцией).

Помимо увеличения расстояния передачи данных, благодаря ей повышается помехоустойчивость сигналов. А также появляется возможность одновременно организовывать сразу несколько независимых каналов передачи информации.

Сам процесс выглядит следующим образом. В прибор, именуемый модулятором, поступают одновременно два сигнала: низкочастотный (несет определенную информацию) и высокочастотный (безинформационный, зато способен передаваться на длинные дистанции). В этом устройстве они преобразуются в один, который одновременно совмещает в себе достоинства их обоих.

Виды выходных сигналов зависят от измененного параметра входного несущего высокочастотного колебания.

Если оно гармоническое – такой процесс модуляции именуется аналоговым.

Если периодическое – импульсным.

Если несущим сигналом является просто постоянный ток – такая разновидность называется шумоподобной.

Первых два вида модуляции сигналов, в свою очередь, делятся на подвиды.

Аналоговая модуляция бывает такой.

• Амплитудная (АМ) – изменение амплитуды несущего сигнала.
• Фазовая (ФМ) – меняется фаза.
• Частотная – влиянию подвергается только частота.

Виды модуляции сигналов импульсных (дискретных).

• Амплитудно-импульсная (АИМ).
• Частотно-импульсная (ЧИМ).
• Широтно-испульсная (ШИМ).
• Фазо-импульсная (ФИМ).

Рассмотрев, какие существуют способы передачи данных, можно сделать вывод, что, независимо от их вида, все они играют важную роль в жизни человека, помогая ему всесторонне развиваться и защищая от возможных опасностей.

Что касается аналогового и цифрового сигналов (с помощью которых передается информация в современном мире) то, вероятнее всего, в ближайшие двадцать лет в развитых странах первый будет практически полностью вытеснен вторым.

Отличие дискретного сигнала от цифрового

Про Азбуку Морзе наверное слышали все. Придумал художник Самуэль Морзе, другие новаторы усовершенствовали, а использовали все. Это способ передачи текста, где точками и тире закодированы буквы. Упрощенно, кодировка называется морзянкой. Её долго использовали на телеграфе и для передачи информации по радио. Кроме того, сигналить можно с помощью прожектора или фонарика.

Код морзянки зависит только от самого знака. А не от его продолжительности или громкости (силы). Как ни ударь ключом (моргни фонариком), воспринимаются только два варианта– точка и тире. Можно только увеличить скорость передачи. Ни громкость, ни продолжительность в расчёт ни принимаются. Главное, что бы сигнал дошёл.

Так же и цифровой сигнал

Важно закодировать данные с помощью 0 и 1. Получатель должен только разобрать, комбинацию нолей и единиц. Неважно с какой громкостью и какой продолжительностью будет каждый сигнал

Важно получить нолики и единички. Это суть цифровой технологии

Неважно с какой громкостью и какой продолжительностью будет каждый сигнал. Важно получить нолики и единички

Это суть цифровой технологии.

Дискретный сигнал получится если закодировать ещё громкость (яркость) и продолжительность каждой точки и тире, или 0 и 1. В этом случае вариантов кодировки больше, но и путаницы тоже. Громкость и продолжительность можно не разобрать. В этом и разница между цифровым и дискретным сигналами. Цифровой генерируется и воспринимается однозначно, дискретный с вариациями.

Характеристики сигналов

Характеристики импульсов

• Спектральная функция импульса — комплексная функция, представляющая собой преобразование Фурье от импульса.
• Модуль спектральной функции импульса
• Аргумент спектральной функции импульса

Характеристики периодических сигналов

• Период периодического сигнала — параметр, равный наименьшему интервалу времени, через который повторяются мгновенные значения периодического сигнала.
• Частота периодического сигнала — параметр, представляющий собой величину, обратную периоду периодического сигнала.
• Комплексный спектр периодического сигнала — Комплексная функция дискретного аргумента, равного целому числу значений частоты периодического сигнала, представляющая собой значения коэффициентов комплексного ряда Фурье для периодического сигнала.
• Амплитудный спектр периодического сигнала — Функция дискретного аргумента, представляющая собой модуль комплексного спектра периодического сигнала.
• Фазовый спектр периодического сигнала — функция дискретного аргумента, представляющая собой аргумент комплексного спектра периодического сигнала.
• Гармоника — гармонический сигнал с амплитудой и начальной фазой, равными соответственно значениям амплитудного и фазового спектра периодического сигнала при некотором значении аргумента.

Характеристики случайных сигналов

• Одномерная плотность вероятности — функция, равная пределу отношения вероятности пребывания случайного сигнала в некотором интервале значений к ширине этого интервала при стремлении его к нулю, причем ее аргументом является значение, к которому стягивается интервал
• Корреляционная функция — функция, равная среднему значению произведения переменной составляющей случайного сигнала и такой же переменной составляющей, но запаздывающей на заданное время.
• Нормированная корреляционная функция — функция, равная отношению корреляционной функции случайного сигнала к его дисперсии
• Энергетический спектр — функция, представляющая собой преобразование Фурье от корреляционной функции, аргументом которой является частота

Характеристики взаимодействия сигналов

• Отношение сигнал — помеха — отношение величин, характеризующих интенсивности сигнала и помехи.
• Коэффициент модуляции «вверх» — коэффициент, равный отношению пикового отклонения «вверх» закона модуляции к его постоянной составляющей при амплитудной модуляции.
• Коэффициент модуляции «вниз» — коэффициент, равный отношению пикового отклонения «вниз» закона модуляции к его постоянной составляющей при амплитудной модуляции.
• Девиация частоты «вверх» — пиковое отклонение «вверх» закона модуляции при частотной модуляции.
• Девиация частоты «вниз» — пиковое отклонение «вниз» закона модуляции при частотной модуляции.
• Индекс угловой модуляции — пиковое отклонение закона модуляции фазомодулированного сигнала при гармоническом законе модуляции

Характеристики взаимосвязи сигналов

• Взаимокорреляционная функция — функция, равная среднему значению произведения переменной составляющей одного случайного сигнала и запаздывающей на заданное время переменной составляющей другого случайного сигнала.
• Взаимный энергетический спектр — Функция, представляющая собой преобразование Фурье от взаимнокорреляционной функции, аргументом которой является частота
• Время запаздывания — параметр, равный значению временного сдвига одного из сигналов, при котором достигается тождественное равенство его другому сигналу с точностью до постоянного множителя и постоянного слагаемого.
• Фазовый сдвиг — модуль разности начальных фаз двух гармонических сигналов одинаковой частоты.

Характеристики искажений сигналов

• Коэффициент гармоник — коэффициент, характеризующий отличие формы данного периодического сигнала от гармонической, равный отношению среднеквадратического напряжения суммы всех гармоник сигнала, кроме первой, к среднеквадратическому напряжению первой гармоники.
• Относительное отклонение сигнала от линейного закона — коэффициент, равный отношению абсолютного отклонения (40) данного сигнала от прямой линии, соединяющей мгновенные значения сигнала, соответствующие началу и концу заданного интервала времени к максимальному значению сигнала на этом же интервале
• Коэффициент нелинейности сигнала — коэффициент, равный отношению размаха производной сигнала на заданном интервале времени к максимальному значению производной на этом же интервале.
• Абсолютное отклонение сигналов — максимальное значение разности мгновенных значений сигналов, взятых в один и тот же момент времени на протяжении заданного интервала времени.

История появления термина

Появление термина, обозначающего такой способ передачи данных, тесно связано с такими сферами, как вычислительная техника, телефония и звукозаписывающая индустрия, электрические измерения.

Вычислительная техника

В 40-х годах создаются первые вычислительные системы, предназначенные для сбора и обработки цифровой информации. В начале 80-х годов с появлением новых моделей компьютеров на базе процессоров Intel возможности вычислительной техники расширились. Именно в этот период появляется данный термин.

Звукозапись и телефония

Понятие непрерывного способа передачи данных изначально связано с телефонией. Непрерывные колебания поступают на динамик устройства, становятся электрическим аналогом, затем преобразуются в сигнал, подобный голосу.

Электрические измерения

Непрерывный поток воспроизводится приемным устройством пропорционально таким электрическим параметрам, как напряжение, сила тока. Именно с началом измерения указанных выше электрических величин связывают появление этого термина.

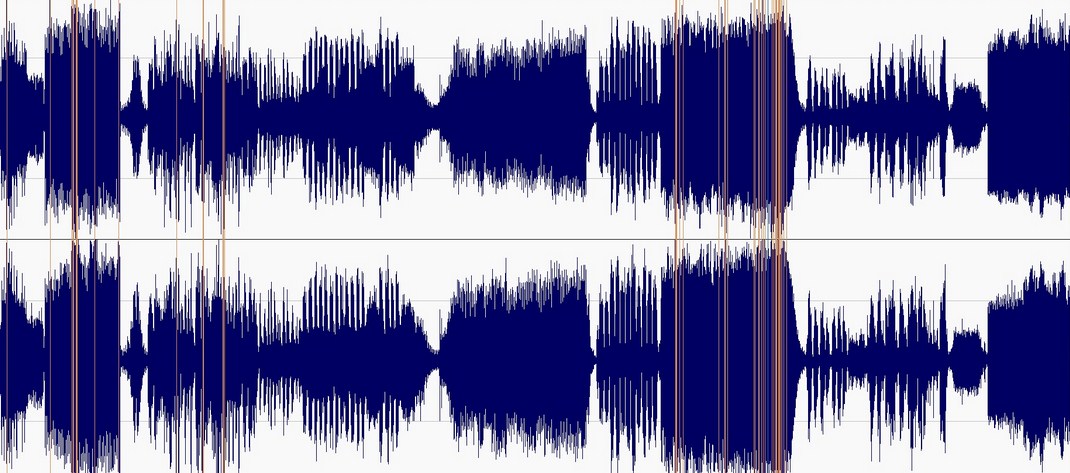

Громкость в цифровом звуке

Громкость цифровых сигналов не должна превышать 0db. Если не учитывать этот нюанс, на входе или выходе мы получаем перегрузку цифрового сигнала. Это значение является самой высокой точкой, то есть пиковым значением. Она позволяет записывать качественный звук и воспринимать его надлежащим образом. Если превысить это значение, сигнал искажается, а оборудование от перенагрузки может испортиться.

Кроме пиковой точки, понятие громкости включает в себя еще и такой элемент, как значение RMS. Этим понятием определяют уровень актуальной громкости, который отражает плотность записи и выдает информацию о громкости, которую способен воспринять наш слух. RMS обозначают в децибелах, но с минусовым значением: звук тем громче, чем больше числовое значение RMS (максимально громко – -6db, максимально тихо – -20db). Оптимальные значения цифровой громкости – -12db – -10db.

Другие вопросы:

Чтобы сыграть Jingle Bells на шариках, вводи:иии иии ибяси ттт иии сссис б

Для чего обрабатывается сигнал

Чтобы получить данные, содержащиеся в описанных выше потоках, их обрабатывают через процессы усиления, фильтрации, модуляции и демодуляции. Лишь после этого они будут представлены в понятном для пользователя виде и использованы по назначению.

Эта страница в последний раз была отредактирована 1 декабря 2020 в 10:18.

Литература

Самофалов К.Г., Романкевич А.М., Валуйский В.Н., Каневский Ю.С., Пиневич М.М. Прикладная теория цифровых автоматов. — К.: Вища школа, 1987. — 375 с.

Онлайн мод игры Among As

Играть онлайн

Одиночный мод игры Among Us, в котором вы всегда играете за предателя, а экипаж – боты.

Как играть в одиночном режиме?

Для передвижения используйте клавиши управления: W, A, S, D. Карта – F. Удар – двойное нажатие Q или мышкой на иконке. Esc – выход из полноэкранного режима.

Динамический диапазон

Динамический диапазон

Важной характеристикой любой системы динамических измерений считается ее динамический диапазон. Четкого определения данного параметра для сигнала пока не существует, поэтому принято считать, что это соотношение наибольшего и наименьшего его значений, измеренных системой в определенный промежуток времени

Для каждого потока важно, чтобы его динамический диапазон максимально соответствовал аналогичной характеристике системы либо устройства, предназначенного для преобразования, передачи и хранения его величин. От правильного подбора зависит, насколько точно будет передана и преобразована информация любого потока

Цифровой сигнал

Такой поток представлен последовательностью конкретных цифровых значений, как правило, двух, которые принимают за логические «0» и «1» или «true» и «false».

Применение цифрового сигнала

Цифровой поток наиболее применим в современной электронике, при двоичной системе шифрования и кодирования данных.

В отличие от непрерывного, дискретный способ передачи данных имеет следующие особенности:

Отличия цифрового сигнала от аналогового

Для большинства людей различие между аналоговым и цифровым сигналом может быть совершенно неявным. И все же их разница значительна и заключается не просто в качестве подачи телеэфира.

Аналоговым сигналом являются полученные данные, которые мы видим, слышим и воспринимаем, как мир, который нас окружает. Этот метод генерирования, обработки, передачи и записи сигналов – традиционный и пока очень распространённый. Данные преобразовываются в электромагнитные колебания, отражающие частоту и интенсивность явлений по принципу полного соответствия.

Цифровой сигнал представляет собой совокупность координат, описывающих электромагнитную волну, которая не недоступна для восприятия напрямую, без декодирования, т.к. является последовательностью электромагнитных импульсов. Говоря о дискретности и непрерывности сигналов, подразумевают соответственно «принятие значений из конечного набора» и «принятие значений из бесконечно множества».

Примером дискретности могут быть школьные оценки, которые принимают значения из набора 1,2,3,4,5. Фактически, цифровой видеосигнал часто создаётся путём оцифровки аналогового сигнала.

Вас может заинтересовать: Комнатная антенна для телевизора общая информация

Уходя от теории, на деле можно выделить следующие ключевые отличия между аналоговыми и цифровыми сигналами:

1. аналоговое телевидение уязвимо для помех, вносящих в него шумы, в то время как цифровой импульс либо вовсе перекрыт помехами и отсутствует, либо поступает в первоначальном виде.
2. принять и считать аналоговый сигнал может любое устройство, работа которого базируется на том же принципе, что и вещание передатчика. Цифровая волна предназначена определённому «адресату», а стало быть, устойчива к перехвату, т.к. надёжно закодирована.

Качество изображения

Качество картинки в телевизоре, которую предоставляет аналоговое ТВ во многом обусловлено ТВ стандартом. Кадр, который несёт с собой аналоговое вещание, включает 625 строк с соотношением сторон 4×3. Таким образом, старый кинескоп демонстрирует изображение из телевизионных линий, в то время как цифровое изображение составлено из пикселей.

Картинка при аналоговом сигнале

При слабом приёме и помехах телевизор будет «снежить» и шипеть, недодавая зрителю изображение и звук. В попытках внести улучшения в эту ситуацию, в своё время, было реализовано кабельное ТВ.

Картинка при цифровом сигнале

Другие возможности

Несмотря на быстрое развитие электронных технологий и преимущества цифрового сигнала перед аналоговым, все ещё существуют области, в которых аналоговая технология незаменима, как, к примеру, профессиональная обработка звука. Но, хотя оригинальная запись может быть не хуже «цифры», после редактирования и копирования она неизбежно будет зашумлена.

Вот набор основных операций, которые можно выполнять с аналоговым потоком:

• усиление и ослабление;
• модуляция, направленная на снижение его восприимчивости к помехам, и демодуляция;
• фильтрация и обработка частоты;
• умножение, суммирование и логарифмирование;
• обработка и изменение параметров его физических величин.

Аналоговый и цифровой сигналы — различия, преимущества и недостатки

Любой сигнал, аналоговый или цифровой — это электромагнитные колебания, которые распространяются с определенной частотой, в зависимости от того, какой сигнал передается, устройство, принимающее данный сигнал, переводит его в текстовую, графическую или звуковую информацию, удобную для восприятия пользователя или самого устройства. Для примера, телевизионный или радиосигнал, вышка или радиостанция может передавать и аналоговый и, на даный момент, цифровой сигнал. Приемное устройство, получая данный сигнал, преобразует его в изображение или звук, дополняя текстовой информацией (современные радиоприемники).

Звук передается в аналоговой форме и уже через приемное устройство преобразуется в электромагнитные колебания, а как уже говорилось, колебания распространяются с определенной частотой. Чем выше будет частота звука, тем выше будут колебания, а значит звук на выходе будет громче. Говоря общими словами, аналоговый сигнал распространяется непрерывно, цифровой сигнал — прерывисто (дискретно).

Так как аналоговый сигнал распространяется постоянно, то колебания суммируются и на выходе возникает несущая частота, которая в данном случае является основной и на нее осуществляется настройка приемника.

В самом приемнике происходит отделение данной частоты от других колебаний, которые уже преобразуются в звук.

К очевидным недостаткам передачи при помощи аналогового сигнала относятся — большое количество помех, невысокая безопасность передаваемого сигнала, а также большой объем передаваемой информации, часть из которой явлляется лишней.

Если говорить о цифровом сигнале, где данные передаются дискретно, стоит выделить его явные преимущества:

• высокий уровень защиты передаваемой информации за счет ее шифрования;
• легкость приема цифрового сигнала;
• отсутствие постороннего «шума»;
• цифровое вещание способно обеспечить огромное количество каналов;
• высокое качество передачи — цифровой сигнал обеспечивает фильтрацию принимаемых данных;

Для преобразования аналогового сигнала в цифровой и наоборот испльзуются специальные устройства — аналого-цифровой преобразователь (АЦП) и цифро-аналоговый преобразователь (ЦАП). АЦП устанавливается в передатчике, ЦАП установлен в приемнике и преобразует дискретный сигнал в аналоговый.

Что касается безопасности, почему цифровой сигнал является более защищенным, чем аналоговый. Цифровой сигнал передается в зашифрованном виде и устройство, которое принимает сигнал, должно иметь код для расшифровки сигнала.

Подведем итог, основное различие между аналоговым и цифровым сигналом заключается в структуре передаваемого сигнала. Аналоговые сигналы представляют из себя непрерывный поток колебаний с изменяющимися амплитудой и частотой. Цифровой сигнал представляет из себя дискретные колебания, значения которых зависят от передающей среды.

Аналоговый сигнал

Для начала вспомним, что сигнальные данные – это коды, использующиеся для обмена какими-либо сообщениями в информационных или управленческих сферах деятельности. В электронике аналоговый тип кода используется при передаче электричества: при этом определённым величинам амплитуды и частоты звука, яркости цвета и света соответствуют определённые значения напряжения. Из-за этих соответствий данный тип передачи данных и прозвали аналоговым.

В мире физики передачу данных при помощи сигнала можно отразить графически. В данном случае график будет представлять собой постоянно «скачущую» то вверх, то вниз кривую, не имеющую прямых углов. Похожие графики большинство из нас часто рисовало в школе на уроках физики и математики.
