Чем заделать штробы в стене под проводку: чем замазать проделанные в стене отверстия после штрорбления в бетонной, деревянной или кирпичной стене

Подготовка и разметка рабочей поверхности

Прежде всего, необходимо проверить стены на старую проводку. Для этого существуют специальные тестеры и индикаторы, принцип которых основан на общей схеме электричества. Она выглядит так – от общего рубильника к электрической точке, к примеру, розетке подходят два провода – фазовый и нулевой. По фазовому идет ток от рубильника к точке постоянно, независимо от того, подключено там что-то или нет. Нулевой же провод оказывается под напряжением только при включенном приборе. И только тогда идет возврат тока назад к рубильнику. Индикаторы ловят фазовый провод. Во многих индикаторах сверху находится специальная лампочка, которая загорается при нахождении цели. Этот этап подготовки необходим, чтобы обезопасить себя от ударов током.

Читать также: Как увеличить обороты электродвигателя 12 вольт

После проверки нужно нарисовать будущий маршрут на стене — от распределительной коробки к каждой точке подключения.

Перед началом работ, обязательно занавесьте дверные проемы влажной тканью или строительной пленкой. Не надейтесь на плотно закрытую дверь – мелкие частички пыли все равно лазейку найдут.

Установка в стене квартире своими руками: инструкция

Есть определенные требования к установке розеток в квартире. Предварительно следует рассчитать мощность, которая необходима для точки питания. Учитывайте нюансы монтажа в помещениях с различным микроклиматом. Особого подсоединения требует силовая электрическая розетка.

Расчет мощностей

Мощность – основная характеристика электрического устройства. Перед покупкой электророзетки рассчитайте, какую суммарную нагрузку она выдержит. Также учитывайте, сможет ли выдержать электропроводка такую нагрузку. Поищите данные в специальных таблицах, в которых отражены сечения жил, материал, напряжение, сила тока и мощность провода.

Стандарты для ванной

Ванная комната является помещением с повышенным уровнем влажности. Если здесь устанавливается точка питания, тогда придерживайтесь следующих правил:

  • устанавливать розетки нужно не менее, чем в полуметре от заземленных частей (трубы, раковины, батареи);
  • штепсельная электророзетка ставится на высоте 50-100 см от пола;
  • надплинтусные устройства монтируют не ближе, чем 30 см от пола.

Также электророзетка должна быть стойкой, прочной, с определенной степенью влаго- и пылезащищенности.

В ванных используется скрытый тип электропроводки.

Установка двойной розетки

Двойная элеткророзетка используется для подключения сразу двух бытовых приборов. Они бывают стационарные и сборные.

Стационарная розетка устанавливается так же, как и обычная

Важно следить, чтобы кабели были подключены к токопроводящим пластинам, иначе произойдет короткое замыкание

Сборное изделие установить сложнее. Для монтажа нужен проводник той же длины, что и подключенный к основному подрозетнику. Это значит, что для сети с тремя проводниками (2 питания и земля) требуется три дополнительных кабеля. Дополнительные протягиваются между подрозетниками. В том, в котором есть вывод основного электропровода, к зажимам подключаются пары кабелей (основной и вспомогательный). Во втором подрозетнике все подключается стандартно.

Установка универсальных электрических розеток (силовая)

Силовые элеткророзетки нужны для подключения мощных приборов: стиральная машина, водонагреватель. Конструкция отличается от обычного изделия: значительно толще и рассчитана на нагрузку не менее 40 Ампер.

Перед подключением убедитесь, что электропроводка соответствует требованиям безопасности. В противном случае подключать силовую розетку нельзя, может произойти возгорание. На нее отводится отдельная линия, ведущая к распределительному щитку.

Устанавливается силовая электророзетка в месте, где выходит силовой кабель. Обычно это рядом с плитой. Закрепление осуществляется дюбелями.

Степень защищенности должна быть не менее IP20.

Поэтапное описание процесса штробления

Работа начинается с подготовки. Не столько с подготовки поверхности, сколько с подготовки помещения. Если есть предметы мебели, которые нельзя вынести, их хорошо укрывают, так как манипуляции будут сопровождаться образованием пыли и строительного мусора. На стену наносится разметка. Между двумя точками одна штроба должна иметь не больше одного поворота.

Осуществить разметку удобнее всего маркером. Линия не должна исчезнуть в процессе. Борозда делается с некоторым запасом, это исключит вероятность несовпадения габаритов короба и паза. Не следует бояться, что углубление получится неровным, ведь его все равно на заключительном этапе нужно будет закрыть штукатуркой.

Алгоритм проведения работ

Если в работе задействуется перфоратор, то для него дополнительно следует использовать лопатку и бур. С помощью последнего по разметке проделываются отверстия с вышеупомянутой глубиной. Затем устанавливается лопатка для выбивания материала. Инструмент удерживается таким образом, чтобы он не был расположен поперек линии – это может стать причиной повреждения кладки. С помощью перфоратора хоть и можно осуществить работы довольно быстро, но штробы получаются неровными по краям.

Установка подрозетников в гипоскартон

При работе с гипсокартонном, кабель закладывается заранее, либо протягивается с помощью технических отверстий и протяжек. В местах будущей коммутации (соединений) кабеля, или тех местах где должен быть подрозетник, оставляют запас кабеля, и отмечают снаружи где этот кабель находится. Пометить место будущей лунки для подрозетника  любым удобным для вас способом, например вкрутить в этом месте саморез.

Разметка для подрозетников производится аналогично разметке на бетоне. Расстояние между центрами окружности составляет те же 71мм

Важно учитывать, что просверленное отверстие уже невозможно исправить (точнее нет ничего невозможного для хорошего электрика), но прежде чем вызвать электрика, нужно попробовать сделать это самому

Отверстия в гипсокартоне можно сделать обычной коронкой по дереву, диаметром 68мм, с помощью шуруповерта или дрели.

После высверливания лунки, необходимо найти нужные провода, которые должны быть прямо за стеной. Бывает что они спрятаны в распаячной коробке, или висят на тросе, с помощью которого провода можно подтянуть к лунке. У каждого мастера есть свой способ по протягиванию проводов в скрытых полостях, но это отдельная история.

Теперь самое интересное. Самая мучительная процедура, — это правильная установка подрозетника в гипсокартон. Связано это с тем, что у разных производителей подрозетников для гипсокартона (или дерева), есть ушки для надежной фиксации подрозетника за стенку перекрытия (гипсокартона, фанеры или что там у вас). В некоторых случаях из-за этих ушек порозетник не входит в подгогтовленную лунку, но эта проблема встречается не на всех подрозетниках!

Лучше всего заранее позаботиться об этом, когда покупаете подрозетники. Смотрите чтобы ушки в раскрытом состоянии, не выходили за пределы окружности самого подрозетника, например как здесь

Если все же вас угораздило купить «неправильный» подрозетник, то можно воспользоваться одной маленькой хитростью: в фанере или гипсокартоне под небольшим углом проделываются проушины (достаточно сделать их только с одной стороны), после этого подрозетник можно нормально установить. Подрозетник должен нормально влезть в лунку под углом. Главное не переборщить и не сделать лунку более большого диаметра чем наружные края подрозетника

После всех процедур фиксируем подрозетник затягивая саморезы

Полезные советы профессионалов

  • До начала работ обязательно следует убедиться в том, что в стене нет скрытой проводки. Для этого используют специальное оборудование. Новый план следует изобразить на чертеже и оставить его на тот случай, если понадобится просверлить стену или осуществить над ней какие-либо действия.
  • Выбор способа проведения работ будет зависеть от финансовых возможностей и наличия инструментов. Наиболее дешевым, но трудоемким подходом окажется применение зубила и молотка. Будущую штробу необходимо разделить на сегменты, пройдясь по намеченным линиям зубилом. Инструмент устанавливается вдоль края. Затем его следует установить поперек, чтобы выбить нужную глубину.
  • Работы пойдут быстрее, если использовать дрель с ударной функцией или перфоратор. С последним можно использовать насадки в виде лопатки или бура. Здесь принцип будет несколько другим. Он заключается в проделывании множества отверстий на глубину до 20 мм. Затем промежутки между отверстиями удаляются лопаткой перфоратора. Ее следует ставить вдоль линии. В противном случае можно столкнуться с выбиванием лишнего материала, что после потребует большего количества смеси для заделки.
  • Если не боитесь пыли, но не хотите тратится на штроборез, в том числе, его аренду, можно воспользоваться углошлифовальной машиной. Она позволяет добиться ровных краев штробы. Такой способ больше всего подходит для того этапа ремонта, когда осуществляются черновые работы, и пыль для помещений не так страшна. Если же манипуляции проводятся на том этапе, когда в других помещениях уже есть чистовой ремонт, вы должны быть готовы к тому, что с образовавшейся пылью сложно будет справиться даже с помощью пылесоса.

Очень важно исключить пересечение штроб. Прежде чем осуществлять разметку будущих пазов, следует проверить стены на наличие металлического каркаса с помощью детектора

Отличный способ избежать работы с несущими стенами заключается в прокладке проводки в помещении, оформленном в стиле лофт. Внешнее расположение проводов смотрится довольно современно, исключает пыльные работы по долблению у стен, а также позволяет сразу же понять, где располагаются коммуникации и в каких местах можно сверлить стены. Если вы не знаете, к кому обратиться за получением разрешения на штробление, следует узнать, где находится проектная организация. Именно она определяет возможность проведения таких работ.

Если вы — настоящий счастливчик, и у вас есть в наличии штроборез, работать с ним нужно еще уметь. Так как оборудование имеет довольно внушительную массу, удобнее всего проделывать вертикальные пазы, двигаясь сверху-вниз. Это позволит прилагать меньшее количество сил, ведь оборудование будет двигаться вниз под действием собственного веса.

Особенности подключения (электрическая часть)

Перед тем, как начинать данный этап работы, необходимо обязательно убедиться, что электропроводка обесточена. То есть, подойдите к вводному щитку и отключите автоматы, если это не было проделано ранее. Помимо этого по нормам ТБ требуется повесить табличку «Не включать работают люди!», но в быту это требование, как правило, игнорируют. В любом случае будет не лишним предупредить домашних, а лучше закрыть электрощиток на замок.

После того, как нормы ТБ выполнены, можно приступать к подключению. В первую очередь необходимо обрезать излишки провода, оставив примерно 10 см. Концы зачищаются, желательно использовать для этой цели специальный инструмент – стриппер, он позволяет быстро снять изоляцию, не повредив токоведущую жилу (ТКЖ). За не имением такового можно воспользоваться ножом для зачистки проводов, в крайнем случае, подойдет и обычный канцелярский нож.

Если в проводке используются многожильные провода, их концы необходимо опрессовать или залудить. В быту это требование часто игнорируют, что в корне неправильно, поскольку возрастает вероятность возникновения неплотного контакта, что может стать причиной пожара. Поэтому не ленитесь хотя бы залудить концы провода. Если используется кабель с монолитной ТКЖ, лудить или опрессовывать концы ненужно.

Далее подготовленные провода подключаются к соответствующим контактам, схема подключения для сети с заземлением и без такового представлена ниже.

Подключение розетки к сети без заземления (А) и с заземлением (В)

Соответственно, электроточки с заземлением (В на рис. 12.)можно использовать в обоих вариантах.

Если подключается группа розеток, то они должны быть включены параллельно, при этом заземляющий провод должен подводиться от общей точки, так как это показано на рисунке ниже.

Подключение группы розеток

Это делается для того, чтобы в случае «отгорания земли» на первой розетке, другие электроточки в группе не остались без заземления.

Что касается стандарта, нормирующего расположения в розетки нуля и фазы, то его не существует, но хорошим тоном считается, когда все подключения в квартире или доме выполнены однотипно.

Как правильно установить розетку своими руками?

Существует определенный алгоритм действий, как правильно установить розетку своими руками. В целом, установка розетки – несложный процесс. Стандартная схема включает следующий порядок действий:

  • отключить электроснабжение в щитке или вынуть пробки;
  • проверить отсутствие напряжения индикатором;
  • открутить крышку, освободить монтажные лапки и вынуть провода;
  • установить новый подрозетник на место старого;
  • подогнать по размеру провода, подключить их к рабочей части;
  • установить внешнюю крышку;
  • проверить исправность, включив электропитание.

Данная схема также позволяет подключить розетку с заземлением, только нужно знать, как именно подключать провода. Грубо говоря, подключение должно выглядеть следующим образом: фаза – слева, ноль – справа, а заземление – в центре. Провода перед присоединением нужно поджать и прикрепить винтовыми зажимами клемм.

Подготовка к установке розеток в стену из гипсокартона

Начать необходимо с подготовки всех необходимых инструментов и сопутствующих материалов для закрепления розетки в листе гипсокартона и ее подключения. Для того чтобы самому устанавливать электротехническое изделие, нужно иметь в наличии как минимум следующий набор:

  1. Дрель (можно шуруповерт).
  2. Коронка для создания отверстий в гипсокартоне со стандартным диаметром 68 мм.
  3. Коробка установочная для гипсокартона.
  4. Строительный нивелир.
  5. Карандаш или фломастер.
  6. Крестовая отвертка для закрепления лепестков коробки (можно использовать и шлиц, но это не так удобно).

Вместо коронки на дрель можно купить специальный резак. Принцип его работы чем-то напоминает циркуль и им не менее легко вырезать в листе гипсокартона необходимое для коробки отверстие.

Длина зачистки изоляции

При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.

Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.

Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.

Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.

С плоскими кабелями марки ВВГ и ножом электрика с пяткой, такого фокуса проделать не удастся.

А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.

Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.

Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.

Хотя у каждой марки, есть как свои преимущества, так и недостатки.

Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.

Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.

На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.

Но обычно, оголенная часть жилы не должна превышать 8-10мм.

Длина проводов торчащих из подрозетника выбирается исходя из:

удобства монтажа

глубины подрозетника

Вы должны понимать, что та длина, которую вы оставите, в будущем пригодится для удобного демонтажа, вытаскивания и проведения каких-то ревизионных работ. Либо вообще замены розетки на другую модель.

Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.

Прокладка проводки

Такое описание у работ для тех, кто интересуется, как установить подрозетник в бетоне. Без проводов не обойтись:

·         Проверка изоляции, кабельных жил на предмет различных дефектов.

·         Снятие крышки с коробки распределения.

·         Внутрь коробки заводят кабель, разные его концы. В неё они заходят с одной стороны, а с другой – идут к посадочной коробке. Кабель лучше разводить с дополнительным запасом, тогда будет проще работать в дальнейшем. Обычно это 10-15 сантиметров.

·         Вверху готовят штробу, предназначенную для провода. Со стороны провода не должно создаваться препятствий, движение подрозетника внутри ниши – свободное. Устройство с обратной стороны снабжается специальной прорезью, с помощью которой и завершают монтаж.

·         Внутрь штробы укладывают гофрированную трубу, внутри которой находится кабель.

·         Дополнительную фиксацию обеспечивают раствором из алебастра. 250 миллиметров – шаг, которого рекомендуют придерживаться.

·         Дефекты легко замазываются растворами шпаклёвочного типа. Чем замазать подрозетники в том или ином случае – решает сам владелец.

Гипс тоже может стать неплохим фиксирующим составом. Используют как строительную, так и медицинскую разновидность. Основу высыпают в ёмкость, когда раствор только начинают готовить. После этого добавляют воду, небольшое количество. Густота раствора должна быть средней.

Спустя пару минут работа с составом усложняется, поэтому использовать его надо быстро. Через 5 минут составы становятся негодными полностью. Разбираемся далее, как установить подрозетник в стену из бетона.

Составляем план

Взяться за дело прокладки электрического кабеля в стене наобум – большая ошибка. Некоторые домашние мастера, не имея опыта, затевают штробление по принципу «там видно будет, разберёмся», а потом сталкиваются с трудностями, которых можно было бы избежать на этапе проектирования.

Для простой проводки не нужно детального чертежа, сделанного по всем ГОСТам. Достаточно будет схематичного рисунка, который, тем не менее, выполнен под линейку и содержит все линейные размеры.

При разметке помещения под будущую проводку нужно учитывать два основных фактора:

  1. Соблюдать разрешения и запреты, изложенные в соответствующей нормативной документации.
  2. Исходить из соображений удобства, эргономики и практичности, чтобы не создать проблем на других этапах ремонта и использования.

Разметка поверхности

Если вы следовали нашим указаниям, то наверняка составили себе примерный план новой разводки. Однако прежде чем воплощать его в жизнь, проверьте, не вызывает ли этот план какие-либо конфликты с уже оформленной старой проводкой?

  1. убедитесь в том, что в месте штробления отсутствует система скрытой проводки;
  2. нанесите на стены линии проведения борозд от распределительной коробки до непосредственного вывода кабелей;
  3. желательно накрыть дверные проемы и прочие находящие рядом предметы плотной пленкой либо тканью — это защитит их от пыли и строительного мусора, неизбежного при штроблении.

Закрепление розетки

Закрепляется розетка очень просто:

  • Устанавливаем уже подключенную розетку в коробку, закрепляем ее первоначально при помощи лепестков, которые врежутся во внутреннюю поверхность подрозетника.
  • Затем розетку необходимо закрепить при помощи винтов, на каждой стороне монтажной панели розетки есть удобные полукруглые отверстия для них.
  • После монтажа внутренностей розетки в обратном порядке устанавливаем на нее рамку и прикручиваем ее винтом.

Вопрос о том, как установить розетку в гипсокартонную стену, на деле оказался очень прост, хоть и не лишен тонкостей. С ним справится человек без специальной подготовки. Но все же рекомендуется воспользоваться услугами электрика, который точно справится с поставленной задачей и сделает все для вашей безопасности при долгосрочной эксплуатации розетки.

Выбираем инструмент для штробления стен

Самым старым подходом является тот, где задействуются молоток и зубило

Этот вариант, однако, имеет одно важное преимущество, которое заключается в отсутствии затрат. Штробить стену вы можете без электроинструмента, ведь такие приспособления найдутся в каждом доме

Но в итоге вы расплатитесь потерей сил, а также образованием большого количества мусора.

Штробление бетонных стен под проводку можно осуществить зубилом и дрелью. Такой подход хоть и является более эффективным, но его нельзя назвать максимально удобным. Через каждый метр вам придется просверливать отверстия, а затем соединять их в единую линию с помощью зубила. Первоначально нужно будет осуществить разметку, по которой вы будете действовать. Временные и силовые затраты здесь будут гораздо меньше, но потратить на работу придется очень много времени, а пыли будет гораздо больше, чем если бы вы использовали, например, болгарку.

Что подойдет из арсенала домашнего мастера

Еще совсем недавно углошлифовальная машина была редкостью у мастера-любителя. Сегодня болгарку можно встретить почти в каждом доме. Если у вас она есть в наличии, то отлично подойдет для штробления стен. Дополнить оборудование нужно будет алмазным диском, это и будут все затраты, кроме, конечно же, временных и силовых. Процесс пойдет быстрее, а контуры канавки окажутся ровными.

Диск, предназначенный для проделывания штроб, хоть и позволит вам работать эффективно, но с его помощью проделать канавку можно будет лишь за два подхода. Это удлиняет процесс разметки. Еще одним минусом является то, что в углу с помощью болгарки работать вы не сможете, а весь процесс будет сопровождаться высоким уровнем шума, а значит, работать придется быстро, исключив выходные дни. Именно эти минусы довольно часто заставляют мастеров отказаться от использования этого электроинструмента. Он применяется для штробления крайне редко.

Для того чтобы проложить один маленький проводок в новую стену, можно использовать перфоратор. Придется приобрести или использовать имеющуюся подходящую насадку. Инструмент нужно будет задействовать в ударном режиме. Им нужно пройтись по намеченным линиям. Минусом этого подхода является кривая штроба, но в домашних условиях перфоратор используется довольно часто.

При ремонте помещений домашние мастера довольно часто используют еще и штроборез. Этот вариант является наиболее эффективным и позволяет ровно прорезать стену без образования пыли. Шума будет образовываться не так много, а к инструменту можно дополнительно подсоединить пылесос, что значит, в комнате не будет так пыльно после завершения процесса. Вообще, этот инструмент для прокладки проводки является наиболее эффективным и безопасным.

Простой электроинструмент в помощь ручному труду

Если вы хотите добиться хорошего результата, сэкономив время, лучше воспользоваться электрической дрелью. Но если работать с бетонной поверхностью, этот инструмент будет проявлять себя горением сверл, поэтому нужно ознакомиться перед началом процесса с некоторыми нюансами.

Во-первых, на поверхности нужно сделать разметку, а дальше задействовать инструмент со сверлом на 8 мм. По линии проделывается несколько отверстий определенной глубины, между ними должен быть соблюден шаг до 1 см. Сверло должно быть расположено перпендикулярно к поверхности, в противном случае оно может согнуться и сломаться. Если канавка должна получиться достаточно внушительной по ширине, отверстия следует располагать в шахматном порядке. При необходимости осуществления тех же работ в кирпичной кладке нужно задействовать инструмент на малые обороты. Периодически следует останавливаться, чтобы сверло охладилось в воде

Важно исключить проникновение жидкости внутрь конструкции. С помощью молотка и зубила на следующем этапе нужно выбить промежутки

Профессиональное оборудование для быстрого монтажа

Первое, что приходит на ум, — это штроборез. Именно он позволяет проделать поставленную задачу с минимумом усилий и времени. При желании на инструмент можно насадить сразу два диска, благодаря этому штроба получится идеально ровной, а второго подхода не понадобятся.

Круги закрываются кожухом, где есть отвод для пылесоса. Хорошо, если конструкция предусматривает возможность изменять расстояние между дисками и обеспечивать необходимую глубину будущей канавки. У этого способа есть один главный минус, который заключается в стоимости оборудования. Если у вас его нет, то приобретать для проведения единственного ремонта будет нецелесообразно. Альтернативным решением станет взять устройство в аренду.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

В случае, когда нет распределительной коробки и электрический кабель плиты просто выходит из стены, цветовая маркировка остается прежней, как и порядок подключения.

Если же вы не доверяете маркировке и хотите наверняка выяснить какой провод фазный, какой нулевой, а какой заземление, вам поможет ЭТА инструкция.

Подключаем провод от электроплиты к соответствующим клеммам распределительной коробки, как показано на изображении ниже.

Соединение проводов выполняется по цветам:

Кориченвый с коричневым (так же может быть белый или черный, в зависимости от производителя кабеля) – это Фазы

Синий с синим – это Нули

Желто-зеленый c желто-зеленым – это заземления

После чего закрываем распределительную коробку, и затягиваем крепежный болт в центре, должно получится примерно так:

На этом подключение завершено, можно включать подачу электроэнергии и проверять работу электроплиты, включив конфорки и духовку. О том, что плита правильно подключена свидетельствует лампочка-индикатор на панели плиты.

В случае, когда ваше плита не имеет провода для подключения или он лежит отдельно и вы не знаете куда и как правильно его подключить, читайте нашу следующую статью, где мы одробно расскажем об этом.

Как видите, нет ничего особенно сложного в подключении электроплиты и вы, обладая минимальными навыками, сможете это сделать самостоятельно. Если же у вас не плита, а варочная панель, порядок её подключния описывается ЗДЕСЬ.

Правила безопасности

В первую очередь стоит знать, что бетонная пыль (как и асбестовая) очень вредна для органов дыхания. Если сверлить без средств индивидуальной защиты, то можно заработать респираторные заболевания причем в весьма тяжелой форме. Защита нужна и для глаз, так как пыль попадая под конъюнктиву и на роговицу вызывает очень болезненные воспаления, после которых запросто можно лишиться зрения. Поэтому при работе обязательно не забывайте использовать очки, респиратор, спецодежду и по возможности каску. Также стоит приобрести защитный экран для лица. Штука очень удобная, причем его можно использовать вместе с очками, и достаточно крепкая чтобы ничего лишнего не прилетело.

При осуществлении такого рода работ согласно правил техники безопасности в радиусе 2.5 метров от объекта не должно быть посторонних лиц без средств индивидуальной защиты. Также для работы на высоте более 1.5 метров с перфоратором необходимо прочное основание — леса или козлы. Стремянка или лестница не вариант. Перед тем как приступить к работе внимательно изучите схему электрических и газовых коммуникаций

Особое внимание уделите моменту, есть ли в стене арматура. Для того чтобы удостовериться наверняка, «прозвоните» стену

Однако ни один прибор не дает стопроцентной гарантии что в стене нет проводов, особенно под декоративной отделкой. Поэтому если не уверены — не бурите.

Почему запрещено штробление несущих стен и плит перекрытия

Любое нарушение структуры при штроблении стен, особенно несущих, или плит перекрытий уменьшает их толщину, снижает прочностные характеристики и устойчивость к нагрузкам. Особенно это опасно в панельных домах, где толщина бетонных плит всего 20 см и вырезанная штроба глубиной, например, 5 см для труб канализации уменьшит устойчивость конструкции на 25%. Особенно опасно нарушение целостности в конструкциях нижних этажей, так как на них приходится нагрузка всего здания. Пренебрежение правилами способно повлечь самые серьезные последствия вплоть до разрушения здания частично или полностью. И не стоит успокаивать себя, что небольшие углубления в несущей стене под электропроводку никак не повлияют на прочность конструкции. Одна штроба в стене может быть, но если все жильцы многоквартирного дома небрежно отнесутся к установленным запретам, то беды вряд ли получится избежать. Причем деформации несущих конструкций могут проявиться спустя многие годы, в самый неожиданный момент.

Чтобы быть уверенным в безопасности всех ремонтных работ, особенно затрагивающих изменение целостности конструкций, лучше обратиться к профессионалам, имеющим необходимый инструмент и опыт сверления отверстий и прокладки штроб.

В несущих стенах панельных и монолитных высотных зданий в толще бетона на расстоянии 2-3 см от поверхности проложена стальная арматура. Когда в стенах прорезают штробы, есть вероятность того, что она будет повреждена. В итоге пострадает прочность всей конструкции. В зданиях с кирпичными стенами такой арматуры нет, но запрет на штробление несущих стен под проводку или трубы канализации остается в силе. Потому что и в этом случае снижается несущая способность.

Поверх арматуры в панельных стенах идет защитный слой бетона толщиной до 30 мм. На первый взгляд этого достаточно для прокладки штроб. Однако гарантировать точность работ без повреждения вертикальной арматуры сложно. Поэтому такие работы в любом случае — вне закона. Как же штробить стены правильно?

Что делать, чтобы не нарушить закон?

Электропроводку лучше прокладывать внутри межкомнатных перегородок, подвесных потолков, внутренних каналах панелей или в кабель-каналах на поверхности несущих стен или плит перекрытий, сантехнические трубы — в коробах. Чтобы скрыть поверхностные кабель-каналы и короба, наращивают стены слоем штукатурки или зашивают листами гипсокартона. Правда, в этом случае «съедается» площадь помещений, как минимум на 2 -3 см слоя. Также значительно возрастает стоимость работ на приобретение и монтаж гипсокартона и оштукатуривание, однако устойчивость здания и безопасность жильцов важнее.

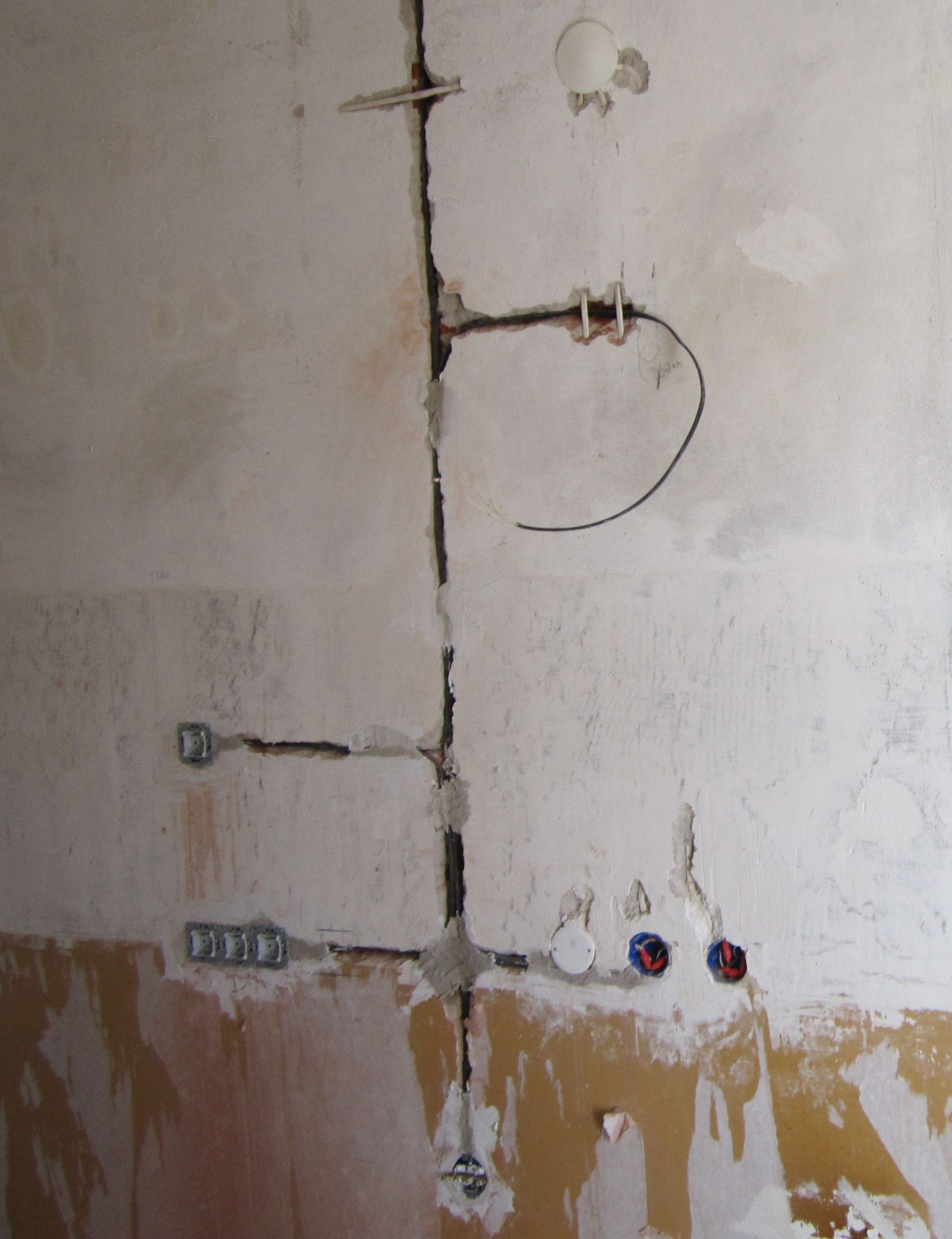

Больше о штроблении стен под электропроводку можно прочитать в статье.

Последствия незаконного штробления несущих стен, на которые приходится значительная нагрузка:

  • трещины в бетоне;
  • утрата прежней прочности бетонной конструкции;
  • риск разрушения конструкции, а то и всего многоэтажного здания;
  • устойчивости здания грозит даже малейшее сотрясение почвы в результате землетрясений, взрывных работ поблизости;
  • угроза здоровью и жизни жильцов других квартир.

Установка фурнитуры

После окончания отделочных работ начинаем установку механизмов розетки. До начала работы проверяем отсутствие питания в сети. Рекомендуется перекрыть подачу тока непосредственно в распределительном щите. Для этого нужно отключить защитные автоматы.

Подключение проводов в розетку осуществляем в зависимости от вида розетки (винтовая, пружинная). Здесь рассмотрим установку розетки с пружинными клеммами.

Подготавливаем провода, для чего удаляем внешнюю защитную оболочку питающего кабеля. Зачищаем концы жил на 10 – 12 миллиметров. Направляем жилы в клеммы розеточного механизма. Желто-зеленый заземлительный провод вставляем в центральную клемму, голубой провод (ноль) отправляем в левую, белый провод (фазный) стыкуем с правой клеммой.

Работа с проводкой требует определенной квалификации, и браться за нее не специалистам не рекомендуется. Однако если имеются базовые знания по электротехнике и нужный инструмент, то при соблюдении техники безопасности вполне можно самостоятельно справиться с установкой розетки в бетонную стену.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
