Обозначение розетки на схеме электрической принципиальной

Графические обозначения

Продолжим тему условно-графических изображений электрических элементов на схемах, чертежах и планах. Выше мы разобрали общие моменты. Сейчас же приведём наглядные изображения таких элементов как розетки, выключатели, электрощиты и многое другое.

Для указания типа ламп используются буквенные обозначения:

Буквенно-цифровые обозначения зажимов и проводов

Присоединительный зажим электрического устройства переменного тока:

Переменный ток — обозначение проводов:

Постоянный ток – обозначение проводов:

Цветовые обозначения электропроводки

Обозначение фазного проводника (L) – цвет изоляции:

Белый, красный, коричневый, черный, оранжевый, серый, фиолетовый, бирюзовый, розовый.

Обозначение нулевого и защитного проводников:

Метки голубого цвета наносятся при монтаже на концах линии.

Функциональное назначение проводников согласно цветовым обозначениям.

Изучение электросхем автомобилей

Минимального понятия о действии электрического тока достаточно для того, чтобы разобраться, как устроена электрическая цепь в автомобиле, на даче или производстве. В книге по ремонту авто обычно обозначения прописаны после главной схемы, там же есть цифровые сноски для удобства и быстрого ориентира.

При изучении схемы необходимо иметь мультиметр.

Он должен измерять такие величины, как:

  • напряжение;
  • ток;
  • сопротивление.

На каждом датчике машины при работе должны быть определенные параметры, если они не совпадают, электрооборудование будет работать некорректно.

Электронная схема состоит из:

  • источника питания — это может быть АКБ или генератор — начинать читать схему нужно от них;
  • электрические цепи, производящие передачу тока;
  • приборы управления, выполняющие замыкание проводки или ее размыкание;
  • потребители электротока.

К аппаратуре управления относятся:

  • релейный механизм;
  • переключатели;
  • концевые элементы;
  • замок зажигания.

Основными потребителями электрической энергии в машине является:

  • осветительная сеть;
  • обогрев (сидений, стекол, зеркал);
  • приборная панель;
  • система безопасности автомобиля.

Образец чтения схемы своими руками, если не заводится автомобиль:

  1. По схеме определяем цвет и маркировку проводников по системе зажигания.
  2. Ставим ключ зажигания во включенное положение и замеряем мультиметром значение напряжения на блоке зажигания. Если напряжение есть — неисправен сам блок управления, когда значение на приборе 0, то причина в подходящем проводе.

После устранения причин необходимо выполнить повторные измерения.

Что следует учитывать?

На схеме, прилагающейся к автомобилю, цветовое обозначение проводов обычно совпадает с цветом электроцепей машины.

При расшифровке схемы нужно учитывать некоторые моменты:

  1. Проводник может иметь один или два цвета (быть основным или дополнительным). Основные цвета черный «-» и красный «+». На дополнительных наносятся поперечные или продольные штрихи.
  2. Когда два или более кабелей размещены на одном жгуте и имеют одинаковую маркировку, это означает, что у них гальваническое соединение.
  3. Если проводник входит в жгут, он должен иметь небольшой наклон в сторону, где он находится.
  4. Провода с черным цветом предназначены для соединения с массой.
  5. На электроцепях есть обозначения, благодаря которым определяется место подключения к приборам.
  6. Номера на механизмах должны соответствовать цифрам в схеме.
  7. Числа, указанные в кружках, означают соединение кабеля с «минусом». Сочетание цифр и букв должно соответствовать разъемным соединениям.

На видео показаны графические буквенные обозначения. Снято каналом chipdip.

Советы для начинающих

Главное правило — это соблюдение техники безопасности. При работе с приборами измерений необходимо заранее учитывать измеряемый предел, производя замеры значений, не замыкая щупы прибора.

Нормативная база

На территории РФ обозначение группы или одиночных розеток и выключателей на проектных чертежах подчиняется следующим документам:

  • ГОСТ 21.614-88. Подраздел «Изображения условные графические электрооборудования и проводок» из раздела о системе проектно-строительной документации;
  • ГОСТ 21.210-2014. Электрические приборы, согласно нормативу, могут изображаться в виде стандартных условных обозначений;
  • IEC 60027. Стандарт, принятый Международной Электротехнической комиссией, согласно которому проводка в российских зданиях должна соответствовать мировым требованиям.

В регламентирующей документации отмечена специфика создания условных значков электролинии и вспомогательных приборов на рабочей схеме.

Специфика обозначений в российских ГОСТах

Отечественная нормативная база с указанием, каким правилам и способам подчиняется маркировка частей электросхемы, включает следующие ГОСТы:

  • 2.755-87 – раздел об условных значках для контактов и коммутационных соединений определяет способ обозначения теплового реле, контакторов, автовыключателей, рубильников. Графический индекс для УЗО и дифавтоматов отсутствует;
  • 2. 721-74 – указано, какой знак применяется для общих деталей и узлов и вторичных электросетей;
  • 2. 709-89 – отмечены особенности графической маркировки участков электрической цепи, специального оборудования, технологий соединения кабеля и других элементов.

В ГОСТе 2.702-2011 прописана возможность произвольного изображения узлов и необходимость расшифровки маркеров.

Буквенные обозначения из двух символов

Для более точной расшифровки и обозначении элементов на электрических схемах используются двухбуквенные, а в некоторых случаях и многобуквенные обозначения. Маркировка выполняется не только символом общего кода элемента, но и дополнительными буквами, более полно раскрывающими характеристики каждого элемента. С целю упорядочения подобной символики также создана таблица в соответствии с ГОСТом 2.710-81:

Первый буквенный символ, обязательный для отражения в маркировке

Группа основных видов элементов и приборов

Элементы, входящие в состав группы (наиболее характерные примеры)

Символы двухбуквенного кода

A

Устройства общего назначения

B

Различные виды аналоговых или многозарядных преобразователей, указательные или измерительные датчики, устройства, преобразующие неэлектрические величины в электрические, за исключением генераторов и источников питания Громкоговорители

BA

Магнитострикционные элементы

BB

Детекторы ионизирующих элементы

BD

Приемники – сельсины

BE

Капсюли – телефоны

BF

Датчики – сельсины

BC

Тепловые датчики

BK

Фотоэлементы

BL

Микрофоны

BM

Датчики давления

BP

Пьезоэлементы

BQ

Датчики частоты вращения – тахогенераторы

BR

Звукосниматели

BS

Датчики скорости

BV

C

Конденсаторы

D

Интегральные схемы, микросборки Схемы интегральные аналоговые

DA

Схемы интегральные, цифровые, логические элементы

DD

Устройства хранения информации

DS

Устройства задержки

DT

E

Разные элементы Нагревательные элементы

EK

Осветительные лампы

EL

Пиропатроны

ET

F

Защитные устройства, предохранители, разрядники Дискретные элементы токовой защиты мгновенного действия

FA

Дискретные элементы токовой защиты инерционного действия

FP

Плавкие предохранители

FU

Дискретные элементы защиты по напряжению, разрядники

FV

G

Генераторы и другие источники питания Батареи

GB

H

Индикаторные и сигнальные элементы Приборы звуковой сигнализации

HA

Символьные индикаторы

HG

Приборы световой сигнализации

HL

K

Контакторы, пускатели, реле Токовые реле

KA

Указательные реле

KH

Электротепловые реле

KK

Контакторы, магнитные пускатели

KM

Реле времени

KT

Реле напряжения

KV

L

Дроссели, катушки индуктивности Дроссели люминесцентных светильников

LL

M

Двигатели

P

Измерительные приборы и оборудование (недопустимо использование маркировки РЕ) Амперметры

PA

Счетчики импульсов

PC

Частотометры

PF

Счетчики активной энергии

PI

Счетчики реактивной энергии

PK

Омметры

PR

Регистрирующие приборы

PS

Измерители времени действия, часы

PT

Вольтметры

PV

Ваттметры

PW

Q

Выключатели и разъединители в силовых цепях Автоматические выключатели

QF

Короткозамыкатели

QK

Разъединители

QS

R

Резисторы Терморезисторы

RK

Потенциометры

RP

Шунты измерительные

RS

Варисторы

RU

S

Коммутационные устройства в цепях измерения, управления и сигнализации Выключатели и переключатели

SA

Выключатели кнопочные

SB

Выключатели автоматические

SF

Выключатели, срабатывающие под действием различных факторов:

– от уровня

SL

– от давления

SP

– от положения (путевые)

SQ

– от частоты вращения

SR

– от температуры

SK

T

Трансформаторы, автотрансформаторы Трансформаторы тока

TA

Электромагнитные стабилизаторы

TS

Трансформаторы напряжения

TV

U

Устройства связи, преобразователи неэлектрических величин в электрические Модуляторы

UB

Демодуляторы

UR

Дискриминаторы

UI

Выпрямители, генераторы частоты, инверторы, преобразователи частоты

UZ

V

Приборы полупроводниковые и электровакуумные Диоды, стабилитроны

VD

Электровакуумные приборы

VL

Транзисторы

VT

Тиристоры

VS

W

Антенны, линии и элементы СВЧ Ответвители

WE

Короткозамыкатели

WK

Вентили

WS

Трансформаторы, фазовращатели

WT

Аттенюаторы

WU

Антенны

WA

X

Контактные соединения Скользящие контакты, токосъемники

XA

Штыри

XP

Гнезда

XS

Разборные соединения

XT

Высокочастотные соединители

XW

Y

Механические устройства с электромагнитным приводом Электромагниты

YA

Тормоза с электромагнитными приводами

YB

Муфты с электромагнитными приводами

YC

Электромагнитные патроны или плиты

YH

Z

Ограничители, устройства оконечные, фильтры Ограничители

ZL

Кварцевые фильтры

ZQ

Кроме того, в ГОСТе 2.710-81 определены специальные символы для обозначения каждого элемента.

Обозначения элементов открытой установки

Простейшая двухполюсная электрическая розетка открытой установки без заземляющего контакта изображается на электрической схеме в виде полукруга с чертой, проведенной перпендикулярно к его выпуклой части.

Обозначение сдвоенной розетки отличается от предыдущего наличием двух параллельных линий. Графический символ, соответствующий трехполюсному изделию, представляет собой полукруг, к выпуклой части которого примыкают три линии, сходящиеся в одной точке и расположенные веером.

Изображение электрооборудования на планах

Согласно ГОСТ 21.210-2014 — документу, регламентирующему условные графические изображения электрооборудования и проводок на планах, есть четкие условные обозначения для каждого вида электрических устройств и связующих их звеньев: проводок, шин, кабелей. Распространяются они для каждого вида оборудования и недвусмысленно определяют его на схеме в виде графического или буквенно-численного условного обозначения.

Вам это будет интересно  Редактор для рисования схем

В документе приведены представления для:

  • Электрооборудования, электротехнических устройств и электроприемников;
  • Линий проводок и токопроводов;
  • Шин и шинопроводов;
  • Коробок, шкафов, щитов и пультов;
  • Выключателей, переключателей;
  • Штепсельных розеток;
  • Светильников и прожекторов.

Электрооборудование, электротехнические устройства и электроприемники

К категории электрооборудования относятся: силовые трансформаторы, масляные выключатели, разъединители и отделители, короткозамыкатели, заземлители, автоматические быстродействующие выключатели и бетонные реакторы.

К электротехническим устройствам и приемникам относятся: простейшие электротехнические устройства, общие электрические аппараты с двигателями, электроустройства, работающие на электроприводе, приборы с генераторами, приборы представляющие собой двигатели и генераторы, трансформаторные устройства, конденсаторные и комплектные установки, аккумулирующая аппаратура, нагревательные элементы электрического типа. Их обозначения представлены на картинке ниже.

Линии проводок и токопроводов

К данной категории относятся: линии проводки, цепи управления, линии напряжения, линии заземления, провода и кабеля, а также их возможные виды проводки (в лотке, под плинтусом, вертикальная, в коробе и т.д). В таблицах ниже представлены основные обозначения для этой категории.

Линии проводок представляют собой кабеля и провода, способные передавать электроэнергию на достаточно большие расстояния. Токопроводами же чаще всего называют электротехнические устройства, способные передавать электричество на небольшое расстояние. Например, от генератора тока к трансформатору и так далее.

Шины и шинопровода

Шинопроводы представляют собой кабельные устройства, которые состоят из проводниковых элементов, изоляции и распределителей, которые передают и распределяют электроэнергию в производственных помещениях. Условные обозначения шин и шинопроводов представлены на картинке ниже.

Выключатели, переключатели и штепсельные розетки

Сюда входят и штепсельные розетки.

Все эти элементы используют для переключения, включения и отключения электрических цепей.

Это может быть освещение или изменение напряжения. Следующие таблицы содержат основные обозначения для такого типа электроэлементов.

Обновленная версия ГОСТ содержит изображения светильников с лампами люминесцентными и светодиодными.

УГО электромашин

Приведем несколько примеров, отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.

Описание обозначений:

A – трехфазные ЭМ:

  1. Асинхронные (ротор короткозамкнутый).
  2. Тоже, что и пункт 1, только в двухскоростном исполнении.
  3. Асинхронные ЭМ с фазным исполнением ротора.
  4. Синхронные двигатели и генераторы.

B – Коллекторные, с питанием от постоянного тока:

  1. ЭМ с возбуждением на постоянном магните.
  2. ЭМ с катушкой возбуждения.

УГО трансформаторов и дросселей

С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке.

Описание обозначений:

  • А – Данным графическим символом могут быть обозначены катушки индуктивности или обмотки трансформаторов.
  • В – Дроссель, у которого имеется ферримагнитный сердечник (магнитопровод).
  • С – Отображение двухкатушечного трансформатора.
  • D – Устройство с тремя катушками.
  • Е – Символ автотрансформатора.
  • F – Графическое отображение ТТ (трансформатора тока).

Виды электросхем, принятых в отечественной практике

Согласно требованиям ЕСКД схема представляет собой графический документ, где специальными значками отмечаются структурные части системы и технологии их соединения. По принятой международной классификации их более 10. На территории РФ используются не все.

Функциональная и структурная схемы

Структурная – простейшая схема, на которой изображение элементов цепи производится квадратами с пояснениями. Такой прием помогает разобраться в особенностях работы системы. Функциональный чертеж содержит подробную характеристику узлов, их электрических связей.

Принципиальная электросхема

Применяется для обустройства распределительных линий и панелей управления. На ней начертаны элементы без взаимного расположения. Принципиальный чертеж бывает:

  • однолинейным с силовыми цепями – для земли, фазы и нуля используется одна общая линия;
  • полным со всеми узлами и жилами их соединения – электрические коммуникации рисуются в развернутом и поэлементном виде.

Полная принципиальная схема составляется на нескольких листах.

Монтажный чертеж

Содержит план размещения осветительных устройств, розеток и выключателей с указанием способа соединения. Может содержать дополнительную информацию, нужную для электромонтажных работ.

При необходимости сэкономить место на листе и знании маркировки без подписей используется объединенная схема. В ней совмещены указанные выше типы чертежей.

Причины возникновения ОУГ

Аббревиатура ОУГ расшифровывается как обозначение условно-графическое. По причине того, что чертеж является официальным документом, то и составляться он должен правильно. Если все выполнить как надо, то это позволит безошибочно трактовать содержание чертежа. Если бы таких правил не существовало, возникало бы множество спорных моментов при изготовлении детали или же постройки сооружения.

Во времена, когда чертежи рисовались вручную, инженеры всячески пытались упростить процесс черчения. Это позволяло за короткие сроки выпускать проектно-изыскательскую документацию. В современном строительстве давно используют специальные программные комплексы для выполнения чертежей. Они значительно упрощают жизнь проектировщиков, но ОУГ по-прежнему остаются актуальными. В электротехнике все чертежи на 95% состоят только из одних условно-графических изображений.

В чертеже много элементов, особенно это касается строительных обрисовки помещений принимаются от сотого до пятисотого. Это означает, что площади помещений могут быть уменьшены в сто или пятьсот раз.

При сотом масштабе один сантиметр на листе бумаги эквивалентен одному метру в реальности. Иногда проектировщикам необходимо уместить на небольшом листе бумаги множество элементов. Для решения этой задачи используют ОУГ. Это позволяет на плоском формате расставить многоуровневые электротехнические элементы.

Буквенные обозначения

В электрических схемах помимо графических обозначений также используются буквенные, поскольку без последних чтение чертежей будет довольно проблематичным. Буквенно-цифровая маркировка так же, как и УГО регулируется нормативными документами, для электро это ГОСТ 7624 55. Ниже представлена таблица с БО для основных компонентов электросхем.

Буквенные обозначения основных элементов

К сожалению, размеры данной статьи не позволяют привести все правильные графические и буквенные обозначения, но мы указали нормативные документы, из которых можно получить всю недостающую информацию. Следует учитывать, что действующие стандарты могут меняться в зависимости от модернизации технической базы, поэтому, рекомендуем отслеживать выход новых дополнений к нормативным актам.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

  • ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
  • ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
  • ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

Виды и значение линий

  1. Тонкая и толстая сплошные линии — на чертежах изображает линии электрической, групповой связи, линии на элементах УГО.
  2. Штриховая линия — указывает на экранирование провода или устройств; обозначает механическую связь (мотор — редуктор).
  3. Тонкая штрихпунктирная линия — предназначается для выделения групп из нескольких компонентов, составляющих частей устройства, либо систему управления.
  4. Штрихпунктирная с двумя точками — линия разъединительная. Показывает развертку важных элементов. Указывает на удаленный от устройства объект, связанный с системой механической или электрической связью.

Сетевые соединительные линии показывают полностью, но согласно стандартам, их допускается обрывать, если они являются помехой для нормального понимания схемы. Обрыв обозначают стрелками, рядом указывают основные параметры и характеристики электрических цепей.

Жирная точка на линиях указывает на соединение, спайку проводов.

Изображение электрооборудования на планах

Согласно ГОСТ 21.210-2014 — документу, регламентирующему условные графические изображения электрооборудования и проводок на планах, есть четкие условные обозначения для каждого вида электрических устройств и связующих их звеньев: проводок, шин, кабелей. Распространяются они для каждого вида оборудования и недвусмысленно определяют его на схеме в виде графического или буквенно-численного условного обозначения.

В документе приведены представления для:

  • Электрооборудования, электротехнических устройств и электроприемников;
  • Линий проводок и токопроводов;
  • Шин и шинопроводов;
  • Коробок, шкафов, щитов и пультов;
  • Выключателей, переключателей;
  • Штепсельных розеток;
  • Светильников и прожекторов.

Электрооборудование, электротехнические устройства и электроприемники

К категории электрооборудования относятся: силовые трансформаторы, масляные выключатели, разъединители и отделители, короткозамыкатели, заземлители, автоматические быстродействующие выключатели и бетонные реакторы.

Таблица УГО для электрооборудования

К электротехническим устройствам и приемникам относятся: простейшие электротехнические устройства, общие электрические аппараты с двигателями, электроустройства, работающие на электроприводе, приборы с генераторами, приборы представляющие собой двигатели и генераторы, трансформаторные устройства, конденсаторные и комплектные установки, аккумулирующая аппаратура, нагревательные элементы электрического типа. Их обозначения представлены на картинке ниже.

УГО для электротехнических устройств

Линии проводок и токопроводов

К данной категории относятся: линии проводки, цепи управления, линии напряжения, линии заземления, провода и кабеля, а также их возможные виды проводки (в лотке, под плинтусом, вертикальная, в коробе и т.д). В таблицах ниже представлены основные обозначения для этой категории.

Первая таблица обозначений для линий проводок

Линии проводок представляют собой кабеля и провода, способные передавать электроэнергию на достаточно большие расстояния. Токопроводами же чаще всего называют электротехнические устройства, способные передавать электричество на небольшое расстояние. Например, от генератора тока к трансформатору и так далее.

Вторая таблица обозначений для линий проводок

Третья таблица обозначений для линий проводок

Четвертая таблица обозначений для линий проводок

Шины и шинопровода

Шинопроводы представляют собой кабельные устройства, которые состоят из проводниковых элементов, изоляции и распределителей, которые передают и распределяют электроэнергию в производственных помещениях. Условные обозначения шин и шинопроводов представлены на картинке ниже.

Обозначение шин и шинопроводов

Коробки, шкафы, щитки и пульты

Среди коробок можно выделить ответвительные, вводные, протяжные, зажимные. Щитки бывают лабораторными, освещения обычного и аварийного освещения, автоматы. Все эти элементы нужны для распределения электроэнергии между отдельными участками цепи и приборами. Условие обозначения этих элементов представлены на картинке.

УГО щитков и пультов управления

Выключатели, переключатели и штепсельные розетки

Сюда входят и штепсельные розетки.

Первая таблица обозначений для переключателей

Все эти элементы используют для переключения, включения и отключения электрических цепей.

Вторая таблица обозначений для переключателей

Это может быть освещение или изменение напряжения. Следующие таблицы содержат основные обозначения для такого типа электроэлементов.

Третья таблица обозначений для переключателей

Светильники и прожектора

Множество цепей имеют в наличии светильники, прожекторы и другие осветительные элементы. Они нужны не только для сигнализации определенных состояний цепи, но и для освещения некоторых случаях.

УГО светильников

Аппаратов контроля и управления

К таким устройствам относятся счетчики, запрограммированные устройства, измерительные приборы, манометры, терморегуляторы и реле времени. Их основным элементом являются чувствительные к определенным факторам датчики.

Условные обозначения аппаратов управления

Обозначения они имеют следующие.

Условные обозначения аппаратов управления продолжение

В статье нельзя уместить графические и буквенно-числовые обозначения всех электрических приборов и элементов, но самые часто используемые были подробно рассмотрены. Также была описана документация ГОСТ схематического графического обозначения электрических элементов на схемах различных видов и типов, а также их расшифровка.

Обозначение розеток и выключателей на чертежах и схемах

Обозначение розеток и другого электрооборудования наносится на электрические схемы, с помощью которых осуществляются монтажные работы. Каждый элемент системы энергообеспечения имеет обозначение, позволяющее его идентифицировать.

Порядок указания условных знаков на схемах регламентируется ГОСТ . Данный норматив издан относительно недавно. Новый ГОСТ сменил старый советский стандарт. Согласно новым правилам, указатели на схемах должны совпадать с регламентированными.

Включение в схему другого оборудования должно отвечать требованиям ГОСТ . Этот документ устанавливает нормы для указателей общего использования. Порядок организации схемы вводно-распределительных устройств также регулируется ГОСТ

Обозначения выполняются в виде графических символов, которыми являются простейшие геометрические объекты, в том числе квадраты, прямоугольники, окружности, линии и точки. В определенных сочетаниях эти графические элементы указывают на те или иные составные части электрических приборов, машин и приспособлений, используемых в электротехнике. Кроме того, символы отображают принципы управления системой.

Указатели на схемах

Ниже представлено графическое обозначение, которое принято использовать на рабочих чертежах.

Фурнитуру принято классифицировать по нескольким признакам:

  • степень защищенности;
  • способ монтажа;
  • количество полюсов.

По причине разных способов классификации среди условных знаков для разъемов на чертежах имеются отличия.

Указатели на чертежах для открытого монтажа

Обозначения розеток на чертеже, представленном ниже, указывают на следующие характеристики.

  • сдвоенность, однополюсность и заземление;
  • сдвоенность, однополюсность и отсутствие заземляющего контакта;
  • одинарность, однополюсность и наличие защитного контакта;
  • силовая розетка с тремя полюсами и защитой.

Указатели для скрытой установки

На картинке внизу показаны такие розетки:

  • одиночные с одним полюсом и заземлением;
  • спаренные с одним полюсом;
  • силовые с тремя полюсами;
  • одиночные с одним полюсом и без защитного контакта.

Условные знаки для влагозащищенных розеток

На чертежах используют такие условные обозначения защищенных от влаги розеток:

  • одинарные с одним полюсом;
  • одинарные с одним полюсом и заземлительным устройством.

Указатели блока розеток и выключателя

Чтобы сэкономить пространство, а также упростить компоновку электротехнических устройств, их нередко размещают в едином блоке. В частности, такая схема позволяет сэкономить на штроблении. Рядом могут находиться одна или несколько розеток, а также выключатель.

На рисунке внизу показана розетка и выключатель с одной клавишей.

Указатели выключателей с одной и двумя клавишами

На картинке внизу показаны такие выключатели:

  • внешние;
  • накладные;
  • внутренние;
  • встраиваемые.

Ниже представлена таблица, в которой показаны условные указатели фурнитуры.

В таблице показан широкий спектр возможных устройств. Однако промышленность выпускает все новые образцы, поэтому часто случается так, что новая фурнитура уже появилась, а условные знаки для нее все еще отсутствуют.

0,00 / 0

220.guru

Виды и типы электрических схем

На электрических схемах требуется размещать кодировку элементов. Чертежи бывают трёх типов:

Функциональный

На плане указывают основные узлы электроустройства. Чертёж представляет определённое количество прямоугольников, между которыми проведены связующие линии. Внутрь каждой фигуры вписывают название функционального блока.

Принципиальный

План содержит сеть, связывающую радиоэлементы в единую систему. Это же относится к планировке электрических сетей. На схеме все детали отмечены маркировкой. Принципиальные чертежи создают как однолинейные, так и полные. План однолинейного построения передаёт изображение одних силовых цепей. Элементы контроля управления помещают на другом чертеже. Делают это из-за громоздкости электрических схем.

Важно! Когда строение приборов или устройств не представляют особую сложность, то чертежи объединяют в единый план, который называют полной схемой

Монтажный

В отличие от вышеуказанных чертежей, монтажная схема, кроме указания элементов, определяет их точное положение в двумерном пространстве. Проводку электрической сети в доме или квартире изображают с точным положением розеток, включателей, светильников и других приборов. Указывают расстояния от элементов до стеновых ограждений. На монтажных радиосхемах отмечают положение радиокомпонентов, способы и порядок их монтажа.

Изображения светильников и прожекторов при совмещенном изображении на плане оборудования и электрических сетей

Таблица 5

Наименование


Размер, мм

1. Светильник с лампой накаливания.

Общее изображение

2. Светильник с лампой накаливания на тросе

То же

3. То же, на кронштейне, на стене здания, сооружения для наружного освещения

4. Светильник с люминесцентными лампами.

Примечание. Допускается светильник с люминесцентными лампами изображать в масштабе чертежа

5. Светильник с люминесцентными лампами, установленными в линию

6. Светильник с люминесцентной лампой на кронштейне для наружного освещения

7. Светильник с разрядной лампой высокого давления на кронштейне для наружного освещения

8. Светильник с разрядной лампой высокого давления на опоре для наружного освещения

9. Люстра

То же

10. Светильник-световод щелевой

11. Прожектор

12. Группа прожекторов с направлением оптической оси в одну сторону*

13. Группа прожекторов с направлением оптической оси во все стороны*

14. Светофор сигнальный (на три лампы)

15. Патрон ламповый:

15.1 стенной

15.2 подвесной

15.3 потолочный

То же

________________ * Направление проекций осевых лучей прожекторов указывают при конкретном проектировании.

10. Изображения аппаратов контроля и управления приведены в табл.6.

Этап первый

Рассмотрим пример создания монтажного символа контактора для схемы соединений КМ1. Смотрим ГОСТ 2.702-75 «Правила выполнения электрических схем», который дает следующие рекомендации по созданию монтажных символов для схем соединений: «При изображении элементов в виде прямоугольников или упрощенных внешних очертаний допускается внутри них помещать условные графические обозначения элементов».

Как советуют, так и сделаем. Чтобы не отрисовывать заново графику монтажного символа контактора, возьмем его из принципиальной схемы, предварительно «разбив» в простую графику (рис. 4).

Рис. 4. Монтажный символ контактора

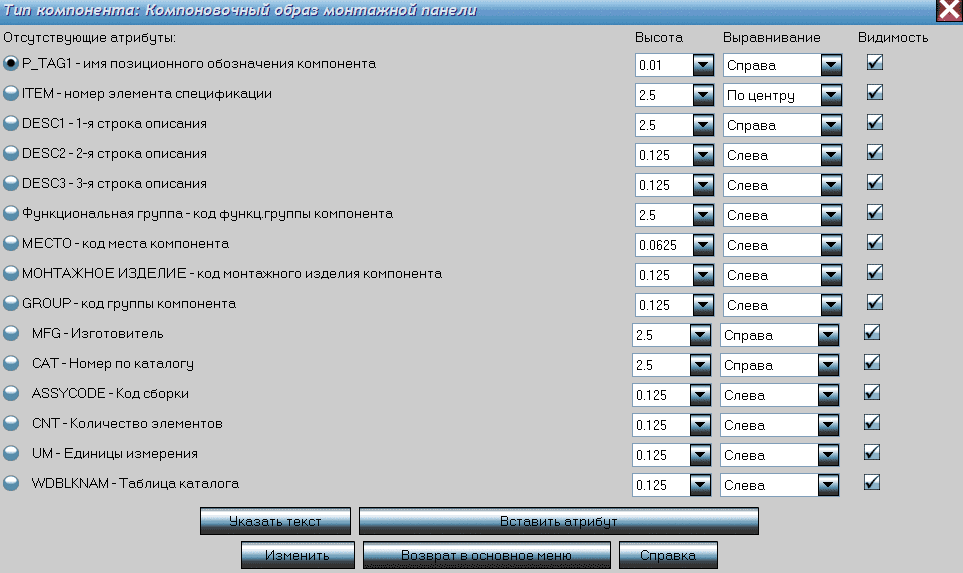

С помощью инструмента «Конструктор графических образов» (рис. 5) создаем компоновочный образ.

Для этого, как минимум, нужно использовать один атрибут P_TAG1, которого вполне достаточно, чтобы система воспринимала символ как компоновочный образ. Я же добавил еще атрибуты DESK1 (первая строка описания), MFG (производитель) и CAT (номер заказа по каталогу). Опять же, это не аксиома, а мое видение: обязательным является только атрибут P_TAG1, а остальное — на усмотрение проектировщика.

Рис. 5. Конструктор графических образов

В чем же отличие компоновочного образа от монтажного символа с точки зрения AutoCAD Electrical? В наличии точек подключения, установленных с помощью пункта «Конструктор графических образов» -> «Номера клемм/проводов». Именно в этих точках будет формироваться информация о подключении к этому элементу (рис. 6).

Рис. 6. Расстановка точек подключения

Для нашего монтажного символа контактора необходимо создать пять верхних и пять нижних точек подключения, так как этот монтажный символ расположен горизонтально. После «расстановки клемм/проводов» наш монтажный символ контактора можно сохранять как внешний блок — командой «ПБЛОК» в том же окне «Конструктор графических образов».

Точно по такому же алгоритму создаем остальные монтажные элементы: автомат, предохранитель, кнопки. На этом заканчивается первый этап создания монтажных символов.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
