Общие сведения
В продаже имеется множество видов такого оборудования. Цены, размеры, материал изготовления найдутся для любого покупателя и назначения. Но для начала нужно уяснить, что же представляет собой этот электромонтажный компонент.
Назначение монтажного ящика
Большинство людей, покупая такое оборудование, обращают внимание только на внешний вид изделия
Как он будет смотреться в окружающей обстановке, конечно, немаловажно. Но в первую очередь подобные короба должны отвечать таким требованиям:
Но в первую очередь подобные короба должны отвечать таким требованиям:
Но в первую очередь подобные короба должны отвечать таким требованиям:
- Все работы по монтажу и обслуживанию выполняются в условиях, отвечающих условиям безопасности.
- Металлические корпуса заземляются.
- Материал ящика должен выдерживать колебания температуры, осадки всех видов, солнечное излучение.
Пластиковые коробки более безопасны и выглядят привлекательнее, чем металлические. Такие электромонтажные приспособления носят различные названия. Кто-то называет их шкафами для счётчиков, кто-то — боксами. Единого стандарта не существует, и производители определяют изделия по-своему. Однако все они должны быть практичными и удобными.
Большинство поддерживают установку внутренних компонентов при помощи стандартной DIN-рейки, что позволяет смонтировать оборудование самостоятельно. Кроме счётчика — его монтируют обученные специалисты после получения разрешения в надзорной компании.
Особенности устройства боксов
Всем защитным коробам, пригодным к установке, по правилам необходимо соответствовать уровням безопасности от IP 20 до IP 65. Кроме размеров и цвета, они могут быть:
- Открытой установки.
- Потайные.
- Для монтажа на полу.
- Для встроенного расположения.
- Накладными.
- Целиковыми или разборными.
Требования к качеству
Даже для такого простого в изготовлении устройства, как ящик для счётчика электроэнергии в квартире или на улице, немаловажно качественное исполнение всех его составляющих. Это даст возможность для хозяина комфортно и безопасно списать показания
Приобретая металлический шкаф, необходимо обратить внимание на такие моменты:
Для изготовления самого короба используется сталь толщиной не менее 1,2 миллиметра. Тонкое железо не обеспечит достаточной прочности и долговременного использования. Практика показывает, что в первую очередь у таких щитов провисает дверца. Это нарушает герметичность конструкции и ставит под угрозу разрушения электротехнические приборы, установленные внутри. Промышленное производство предусматривает тестирование готовых образцов на установках, имитирующих самые сложные погодные условия. Если они проходят испытания, это означает, что качество нанесения краски хорошее и такой образец прослужит долго. Крупные производители гарантируют срок службы до 15 лет. Наличие запорного устройства. Уличный ящик для счётчика электроэнергии нужно подбирать с замком, запирающимся на ключ. Конструкция его может быть любой, главное, чтобы между металлом дверцы и личинкой стоял уплотнитель. Важна также толщина запора. Отверстие должно быть герметичным. Если имеется окошко для контроля данных, то уплотнитель здесь также необходим. Крепление должно обеспечиваться винтами или саморезами, так как даже лучший клей высыхает и стекло вываливается. Дверца шкафчика должна быть заземлена. Так как первое касание приходится именно на неё, то, если она окажется под напряжением, с её помощью можно получить удар током. Кроме двери, заземляется весь корпус
Лучше всего, если предусмотрено несколько болтов для этих целей
Особое внимание нужно уделить качеству уплотнителей. Они изготавливаются из пластичной резины в форме кольца
Разрывов на нём быть не должно во избежание нарушения герметичности. Полукруглые загибы по краям дверцы и корпуса обеспечивают плотное прилегание герметизирующих прокладок, а при их разрушении препятствуют попаданию воды внутрь.
Разрывов на нём быть не должно во избежание нарушения герметичности. Полукруглые загибы по краям дверцы и корпуса обеспечивают плотное прилегание герметизирующих прокладок, а при их разрушении препятствуют попаданию воды внутрь.
Схема электропроводки
Составление схемы электропроводки необходимо при строительстве или капитальном ремонте дома. Выполняется эта схема на плане помещения с указанием высоты прокладки кабелей и мест установки автоматов, розеток и выключателей.
Этим планом будет пользоваться не только тот человек, который её составил, но и монтажники, а впоследствии и электромонтёры, ремонтирующие электропроводку. Поэтому условные изображения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.
Обозначение розеток на электросхемах
Условное обозначение розетки – полукруг. Количество и направление чёрточек, отходящих от него, показывают все параметры этих устройств:
- Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
- В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
- Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
- Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
- Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.

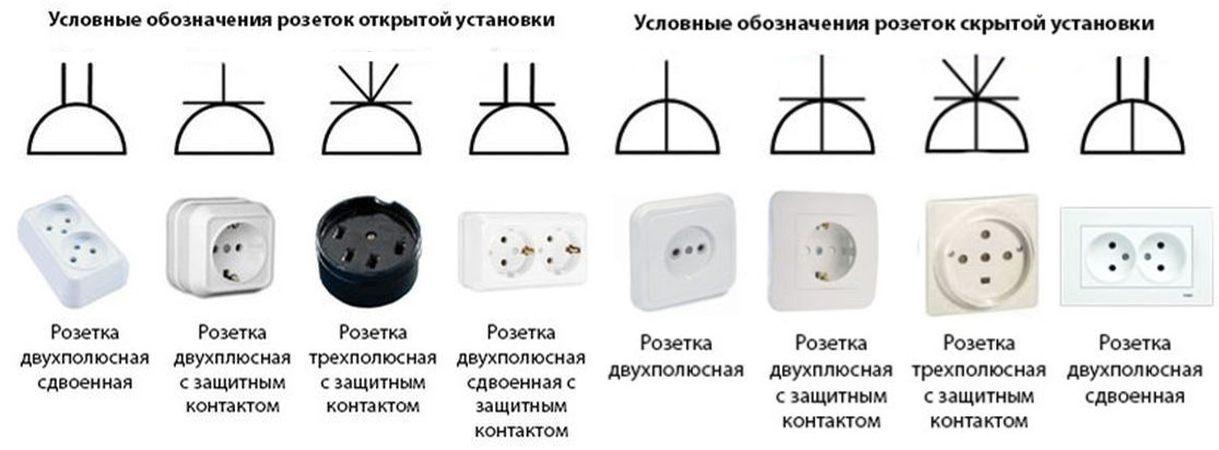

Условное обозначение розеток на чертеже
Интересно. Кроме электрических розеток, есть компьютерные (для LAN-кабеля), телевизионные (для антенны) и даже вакуумные, к которым подключается шланг от пылесоса.
Обозначение выключателей на схемах
Выключатели на всех чертежах имеют вид небольшого кружка с наклонённой вправо чертой вверху. На ней нанесены дополнительные чёрточки. По количеству и виду этих чёрточек можно определить параметры устройства:
- крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы “Т” – для скрытой;
- черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
- если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.
Условное обозначение выключателей
Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест. Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Условные знаки на них дублируются.
Обозначение блока выключателей с розеткой
Для удобства пользования и более эстетичного вида эти приборы устанавливаются в соседних монтажных коробках и закрываются общей крышкой. Обозначаются по ГОСТу такие блоки полукругом, линии на котором соответствуют каждому устройству в отдельности.
На следующем рисунке два примера блоков выключателей и розеток:
- конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
- конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.
Обозначение блока выключателей с розеткой
Условные обозначения других приборов
Кроме розеток и выключателей, в схемах электропроводки используются и другие элементы, имеющие свои обозначения.
В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.
Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединённых между собой, и квадратика сбоку. Это символизирует одновременное срабатывание и системы защиты. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.
Автоматический выключатель на обычных и однолинейных схемах
Специальных обозначений по ГОСТу для УЗО и дифференциальных автоматов не существует, поэтому они отражают особенности конструкции. Такие устройства представляют собой трансформатор тока и исполнительное реле с контактами. В дифавтоматах к ним добавлен автомат защиты от перегрузки и короткого замыкания.
Изображение УЗО и дифференциального автомата на схемах
Реле контроля напряжения отключает электроприборы при отклонении напряжения за допустимые пределы. Состоит такое устройство из электронной платы и реле с контактами. Это видно на схеме таких приборов. Она изображается на верхней крышке корпуса.
Схема реле контроля напряжения
Графические символы приборов освещения и подсветки, в том числе люстр на светодиодах, символизируют внешний вид и назначение приборов.
Условные обозначения светильников
Знание условных обозначений розеток и выключателей и другой аппаратуры на чертежах нужно при составлении проекта, монтаже и ремонте электропроводки и другого электрооборудования.
Базовые изображения и функциональные признаки
Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.
Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.
Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.
Функции подвижных контактов
Основные функции могут выполнять только неподвижные контакты.
Функции неподвижных контактов
Графические обозначения в электрических схемах
В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:
- ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
- ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
- ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».
Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.
Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.
Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:
с использованием девяти функциональных признаков:
| Наименование | Изображение |
| 1. Функция контактора | |
| 2. Функция выключателя | |
| 3. Функция разъединителя | |
| 4. Функция выключателя-разъединителя | |
| 5. Автоматическое срабатывание | |
| 6. Функция путевого или концевого выключателя | |
| 7. Самовозврат | |
| 8. Отсутствие самовозврата | |
| 9. Дугогашение | |
| Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах. |
Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:
| Наименование | Изображение |
| Автоматический выключатель (автомат) | |
| Выключатель нагрузки (рубильник) | |
| Контакт контактора | |
| Тепловое реле | |
| УЗО | |
| Дифференциальный автомат | |
| Предохранитель | |
| Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле) | |
| Выключатель нагрузки с предохранителем (рубильник с предохранителем) | |
| Трансформатор тока | |
| Трансформатор напряжения | |
| Счетчик электрической энергии | |
| Частотный преобразователь | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс) | |
| Контакт замыкающий с замедлением, действующим при срабатывании | |
| Контакт замыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Контакт размыкающий с замедлением, действующим при срабатывании | |
| Контакт размыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Катушка контактора, общее обозначение катушки реле | |
| Катушка импульсного реле | |
| Катушка фотореле | |
| Катушка реле времени | |
| Мотор-привод | |
| Лампа осветительная, световая индикация (лампочка) | |
| Нагревательный элемент | |
| Разъемное соединение (розетка):гнездоштырь | |
| Разрядник | |
| Ограничитель перенапряжения (ОПН), варистор | |
| Разборное соединение (клемма) | |
| Амперметр | |
| Вольтметр | |
| Ваттметр | |
| Частотометр |
Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.
| Наименование | Изображение |
| Линия электрической связи, провода, кабели, шины, линия групповой связи | |
| Защитный проводник (PE) допускается изображать штрихпунктирной линией | |
| Графическое разветвление (слияние) линий групповой связи | |
| Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных | |
| Линия электрической связи с одним ответвлением | |
| Линия электрической связи с двумя ответвлениями | |
| Шина (если необходимо графически отделить от изображения линии электрической связи) | |
| Ответвление шины | |
| Шины, графически пересекающиеся и электрически не соединенные | |
| Отводы (отпайки) от шины |
Изображение электрооборудования на планах
Согласно ГОСТ 21.210-2014 — документу, регламентирующему условные графические изображения электрооборудования и проводок на планах, есть четкие условные обозначения для каждого вида электрических устройств и связующих их звеньев: проводок, шин, кабелей. Распространяются они для каждого вида оборудования и недвусмысленно определяют его на схеме в виде графического или буквенно-численного условного обозначения.
В документе приведены представления для:
- Электрооборудования, электротехнических устройств и электроприемников;
- Линий проводок и токопроводов;
- Шин и шинопроводов;
- Коробок, шкафов, щитов и пультов;
- Выключателей, переключателей;
- Штепсельных розеток;
- Светильников и прожекторов.
Электрооборудование, электротехнические устройства и электроприемники
К категории электрооборудования относятся: силовые трансформаторы, масляные выключатели, разъединители и отделители, короткозамыкатели, заземлители, автоматические быстродействующие выключатели и бетонные реакторы.
Таблица УГО для электрооборудования
К электротехническим устройствам и приемникам относятся: простейшие электротехнические устройства, общие электрические аппараты с двигателями, электроустройства, работающие на электроприводе, приборы с генераторами, приборы представляющие собой двигатели и генераторы, трансформаторные устройства, конденсаторные и комплектные установки, аккумулирующая аппаратура, нагревательные элементы электрического типа. Их обозначения представлены на картинке ниже.
УГО для электротехнических устройств
Линии проводок и токопроводов
К данной категории относятся: линии проводки, цепи управления, линии напряжения, линии заземления, провода и кабеля, а также их возможные виды проводки (в лотке, под плинтусом, вертикальная, в коробе и т.д). В таблицах ниже представлены основные обозначения для этой категории.
Первая таблица обозначений для линий проводок
Линии проводок представляют собой кабеля и провода, способные передавать электроэнергию на достаточно большие расстояния. Токопроводами же чаще всего называют электротехнические устройства, способные передавать электричество на небольшое расстояние. Например, от генератора тока к трансформатору и так далее.
Вторая таблица обозначений для линий проводок
Третья таблица обозначений для линий проводок
Четвертая таблица обозначений для линий проводок
Шины и шинопровода
Шинопроводы представляют собой кабельные устройства, которые состоят из проводниковых элементов, изоляции и распределителей, которые передают и распределяют электроэнергию в производственных помещениях. Условные обозначения шин и шинопроводов представлены на картинке ниже.
Обозначение шин и шинопроводов
Коробки, шкафы, щитки и пульты
Среди коробок можно выделить ответвительные, вводные, протяжные, зажимные. Щитки бывают лабораторными, освещения обычного и аварийного освещения, автоматы. Все эти элементы нужны для распределения электроэнергии между отдельными участками цепи и приборами. Условие обозначения этих элементов представлены на картинке.
УГО щитков и пультов управления
Выключатели, переключатели и штепсельные розетки
Сюда входят и штепсельные розетки.
Первая таблица обозначений для переключателей
Все эти элементы используют для переключения, включения и отключения электрических цепей.
Вторая таблица обозначений для переключателей
Это может быть освещение или изменение напряжения. Следующие таблицы содержат основные обозначения для такого типа электроэлементов.
Третья таблица обозначений для переключателей
Светильники и прожектора
Множество цепей имеют в наличии светильники, прожекторы и другие осветительные элементы. Они нужны не только для сигнализации определенных состояний цепи, но и для освещения некоторых случаях.
УГО светильников
Аппаратов контроля и управления
К таким устройствам относятся счетчики, запрограммированные устройства, измерительные приборы, манометры, терморегуляторы и реле времени. Их основным элементом являются чувствительные к определенным факторам датчики.
Условные обозначения аппаратов управления
Обозначения они имеют следующие.
Условные обозначения аппаратов управления продолжение
В статье нельзя уместить графические и буквенно-числовые обозначения всех электрических приборов и элементов, но самые часто используемые были подробно рассмотрены. Также была описана документация ГОСТ схематического графического обозначения электрических элементов на схемах различных видов и типов, а также их расшифровка.
Графические обозначения в электрических схемах
В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:
- ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
- ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
- ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».
Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.
Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.
Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:
с использованием девяти функциональных признаков:
| Наименование | Изображение |
| 1. Функция контактора | |
| 2. Функция выключателя | |
| 3. Функция разъединителя | |
| 4. Функция выключателя-разъединителя | |
| 5. Автоматическое срабатывание | |
| 6. Функция путевого или концевого выключателя | |
| 7. Самовозврат | |
| 8. Отсутствие самовозврата | |
| 9. Дугогашение | |
| Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах. |
Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:
| Наименование | Изображение |
| Автоматический выключатель (автомат) | |
| Выключатель нагрузки (рубильник) | |
| Контакт контактора | |
| Тепловое реле | |
| УЗО | |
| Дифференциальный автомат | |
| Предохранитель | |
| Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле) | |
| Выключатель нагрузки с предохранителем (рубильник с предохранителем) | |
| Трансформатор тока | |
| Трансформатор напряжения | |
| Счетчик электрической энергии | |
| Частотный преобразователь | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс) | |
| Контакт замыкающий с замедлением, действующим при срабатывании | |
| Контакт замыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Контакт размыкающий с замедлением, действующим при срабатывании | |
| Контакт размыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Катушка контактора, общее обозначение катушки реле | |
| Катушка импульсного реле | |
| Катушка фотореле | |
| Катушка реле времени | |
| Мотор-привод | |
| Лампа осветительная, световая индикация (лампочка) | |
| Нагревательный элемент | |
| Разъемное соединение (розетка):гнездоштырь | |
| Разрядник | |
| Ограничитель перенапряжения (ОПН), варистор | |
| Разборное соединение (клемма) | |
| Амперметр | |
| Вольтметр | |
| Ваттметр | |
| Частотометр |
Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.
| Наименование | Изображение |
| Линия электрической связи, провода, кабели, шины, линия групповой связи | |
| Защитный проводник (PE) допускается изображать штрихпунктирной линией | |
| Графическое разветвление (слияние) линий групповой связи | |
| Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных | |
| Линия электрической связи с одним ответвлением | |
| Линия электрической связи с двумя ответвлениями | |
| Шина (если необходимо графически отделить от изображения линии электрической связи) | |
| Ответвление шины | |
| Шины, графически пересекающиеся и электрически не соединенные | |
| Отводы (отпайки) от шины |
Графические обозначения в электрических схемах
В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:
- ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
- ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
- ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».
Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.
Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.
Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:
с использованием девяти функциональных признаков:
| Наименование | Изображение |
| 1. Функция контактора | |
| 2. Функция выключателя | |
| 3. Функция разъединителя | |
| 4. Функция выключателя-разъединителя | |
| 5. Автоматическое срабатывание | |
| 6. Функция путевого или концевого выключателя | |
| 7. Самовозврат | |
| 8. Отсутствие самовозврата | |
| 9. Дугогашение | |
| Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах. |
Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:
| Наименование | Изображение |
| Автоматический выключатель (автомат) | |
| Выключатель нагрузки (рубильник) | |
| Контакт контактора | |
| Тепловое реле | |
| УЗО | |
| Дифференциальный автомат | |
| Предохранитель | |
| Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле) | |
| Выключатель нагрузки с предохранителем (рубильник с предохранителем) | |
| Трансформатор тока | |
| Трансформатор напряжения | |
| Счетчик электрической энергии | |
| Частотный преобразователь | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс) | |
| Контакт замыкающий с замедлением, действующим при срабатывании | |
| Контакт замыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Контакт размыкающий с замедлением, действующим при срабатывании | |
| Контакт размыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Катушка контактора, общее обозначение катушки реле | |
| Катушка импульсного реле | |
| Катушка фотореле | |
| Катушка реле времени | |
| Мотор-привод | |
| Лампа осветительная, световая индикация (лампочка) | |
| Нагревательный элемент | |
| Разъемное соединение (розетка):гнездоштырь | |
| Разрядник | |
| Ограничитель перенапряжения (ОПН), варистор | |
| Разборное соединение (клемма) | |
| Амперметр | |
| Вольтметр | |
| Ваттметр | |
| Частотометр |
Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.
| Наименование | Изображение |
| Линия электрической связи, провода, кабели, шины, линия групповой связи | |
| Защитный проводник (PE) допускается изображать штрихпунктирной линией | |
| Графическое разветвление (слияние) линий групповой связи | |
| Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных | |
| Линия электрической связи с одним ответвлением | |
| Линия электрической связи с двумя ответвлениями | |
| Шина (если необходимо графически отделить от изображения линии электрической связи) | |
| Ответвление шины | |
| Шины, графически пересекающиеся и электрически не соединенные | |
| Отводы (отпайки) от шины |
Основные обозначения
Более подробно порядок маркировки дифавтомата (расположение его характеристик) рассмотрим на примере отечественного изделия марки «АВДТ32», используемого в цепях защиты промышленных и бытовых электросетей.
Для удобства систематизации излагаемой информации под графическим обозначением будет пониматься определённая маркировочная позиция.
На первой позиции указывается наименование и серия дифавтомата. Из этого обозначения следует, что он является АВ дифференциального типа со встроенной защитой от опасных токов утечки. Дифавтомат предназначен к использованию в электросетях однофазного переменного тока с номинальным напряжением 230 Вольт (50 Герц).
На месте, соответствующем позиции №3 (вверху), указывается такая характеристика, как значение номинального дифференциального тока короткого замыкания.
На той же позиции, но внизу приводится графическое обозначение типа встроенного автомата (в данном случае это тип «А», рассчитанный на работу с утечками пульсирующего постоянного и синусоидального переменного токов).
На месте 4-ой позиции можно увидеть модульную схему дифавтомата, на которой указываются входящие в его состав элементы, участвующие в реализации защитных функций. Для АВДТ32 на этой схеме условными знаками обозначаются следующие модули и узлы:
- электромагнитные и тепловые расцепители, обеспечивающие защиту линий от токов КЗ и перегрузки соответственно;
- специальная кнопка «Тест», необходимая для ручной проверки исправности автомата;
- усилительный электронный модуль;
- исполнительный узел (коммутирующее линию реле).
На позиции под номером семь на первом месте указывается связанная с быстродействием характеристика аварийного срабатывания электромагнитного расцепителя (для нашего примера – это «С»).
Сразу за ним следует показатель номинального тока, означающего величину этого параметра в рабочем режиме (в течение длительного времени).
Минимальный ток отключения (срабатывания) расцепителя электромагнитного типа для дифавтомата с характеристикой «С» обычно берётся равным примерно пяти номинальным токам. При данной величине токовой характеристики тепловой расцепитель срабатывает примерно через 1,5 секунды.
На восьмой позиции обычно стоит значок «дельта» с показателем номинального тока утечки, который отключает дифференциальное устройство в случае опасности. Это все основные электрические характеристики.
Как изображают выключатели, переключатели, розетки
На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.
Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.
Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.
Условные обозначения выключателей на чертежах и схемах
Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).
В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.
Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)
Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.
