W1209 термореле 12в (терморегулятор программируемый) с датчиком

Перечень инструментов и материалов:

  • ножницы;
  • отвертка;
  • паяльник;
  • тестер;
  • пластиковая трубка от ушных палочек или стержня авторучки;
  • неисправные светодиод диаметром 5 мм. — 4 штуки;
  • пластиковые стойки — 4 шт.;
  • соединительные провода;
  • адаптер питания на 12В;
  • шурупы;
  • пластмассовая коробочка из под шурупов с прозрачной крышкой;
  • самоклеющаяся пленка.

 Изготовление корпуса.

Недостатком платы является то, что — она не подходит для установки в корпус, кнопки и индикатор расположены внизу относительно реле и клемм.


Умельцы по разному располагают плату этого регулятора — кто вырезает окошки в корпусе для индикаторов, реле, разъемов, некоторые перепаивают кнопки и индикатор, затем монтируют их отдельно Но я решил установить плату в прозрачном корпусе, подошла коробка из под шурупов.

Сначала захотел выкрасить ее предварительно заклеив окно для экрана ЛЕД индикатора. Но затем передумал и решил обтянуть пленкой самоклейкой (остались куски от ремонта). Вышло быстро и на мой взгляд вроде неплохо. После делаем окно в пленке для экрана светодиодного индикатора и просверливаем проходы для кнопок.

Установка электронной платы терморегулятора.

Плату терморегулятора установил на стойках из пластмассовой трубки (от шариковой авторучки) как можно ближе к верхней крышке. Изготавливаем толкатели кнопок из пластмассовой трубочки от ватных палочек или же от стержня шариковой авторучки. Затем на одном конце трубочки увеличиваем диаметр теплым паяльником и надеваем на кнопки. Трубочка села плотно так как расширилась паяльником на конус.


После закрываем верхнюю крышку и на выступающие толкатели вставляем неисправные светодиоды, предварительно откусив часть ножек — они будут являться самими кнопками.


На плате имеется светодиод для контроля работы реле. Его плохо было видно из под крышки я наклеил на него прозрачную часть сгоревшего светодиода, стало намного ярче.

Проверка и настройка регулятора.

Подключил для питания терморегулятора адаптер на 12 вольт (можно использовать любой источник питания на 12 вольт и ток от 0,1 ампера). Сравнил показания температуры с эталонным электронным термометром, в результате они оказались одинаковыми.


Настроить регулятор несложно. Чтобы войти в режим программирования надо нажимать и держать 6 секунд кнопку SET, после настраивать кнопками. Для сохранения настройки нажимать и удерживать кнопку SET, или же не трогать кнопки 10 секунд. Все установки терморегулятора останутся в энергонезависимой памяти контроллера и после отключения питания прибора..

Режимы настройки.

  • P0 режим охладителя или нагревателя C/H;
  • P1 настройка гистерезиса 0.1-15 градусов(разница в режиме переключения реле);
  • P2 установка верхнего рабочего предела температуры;
  • P3 установка нижнего рабочего предела температуры;
  • P4 подстройка температуры;
  • P5 задержка включения реле (0-10 сек.,);
  • P6 аварийное превышение температуры. Режим Р4 служит для подстройки показаний по образцовому прибору.

На этом все доделки и переделки закончены. В результате, смонтировав плату в коробку мы защитили прибор от попадания влаги, механических повреждений на электронику и не допустили воздействие электротоком людей. После переделки можно использовать терморегулятор по прямому назначению. В общем и целом это неплохой недорогой прибор( 100 руб.) с большими возможностями в сфере применения.

Автор статьи “Апгрейд и настройка многофункционального терморегулятора W1209 своими руками ”   Wop127

Смотрите так же:

  • автомат для проветривания теплиц своими руками
  • сделай сам: бокс для выращивания зелени
  • датчик влажности почвы своими руками
  • сделай сам: 12 вольтовый кондиционер своими руками
  • Ваша статья будет здесь если Вы ее нам пришлете   [email protected]

Принцип действия, плюсы и минусы

Программируемые термостаты бывают следующих видов:

Эксплуатация механических термостатов

Механический регулятор температур считается простым и практичным устройством. Применяется в нагревательных и охладительных целях. Чаще всего представляет внешнее электроустановочное изделие, предназначенное для внутренней установки в жилые помещения в системы отопления.

Механические программируемые термостаты

Специфичностью механических терморегуляторов является отсутствие электрической составляющей. Работает аппарат по особому принципу, заключающемуся в свойствах некоторых веществ и материалов менять свои механические качества от изменения температуры.

При изменении температуры до конкретно указанной, происходит разрыв или замыкание электрической цепи, что обуславливает выключение либо включение приборов для нагрева. Требуемый показатель температуры выбирается на шкале прибора путём вращения специального колесика.

Положительные моменты механических термостатов:

  1. Надёжность
  2. Устойчивость к перепадам напряжения
  3. Не подвластны сбоям электроники
  4. Работают при отрицательных температурах
  5. Можно эксплуатировать в условиях резких изменений температуры
  6. Простое управление
  7. Длительный срок службы
  1. Наличие погрешности
  2. Вероятность появления небольших щелчков при подаче напряжения на инфракрасные нагреватели
  3. Низкая функциональность

Независимо от недостатков, они являются самыми распространёнными и встречаются в организации обогревательных систем чаще других термостатов, благодаря простому управлению и невысокой стоимости.

Эксплуатация электромеханических термостатов

Электромеханические программируемые термостаты используется в различных бытовых электроприборах. Эти изделия бывают двух модификаций:

  • С биметаллической пластиной и группой контактов. Пластина, нагреваясь до определённой температуры, изгибается и размыкает контакты, из-за чего прекращается подача электротока на нагревательную спираль или ТЭН прибора. После остывания пластина прогибается обратно в своё исходное положение, контакты при этом замыкаются, возвращается подача электричества и прибор нагревается. Приборами с этими регуляторами пользуется в повседневной жизни практически каждый человек – это утюги, электроплиты, электрочайники и т.п.
  • С капиллярной трубкой. Изделие состоит из трубки, наполненной газом и помещённой в ёмкость с водой, а также контактов. Принцип действия базируется на особенностях материалов расширяться при определённых температурах. Вещество, находящееся в полой трубке, начинает расширяться при разогреве воды, из-за чего возникает замыкание контакта. После охлаждения воды, контакты размыкаются, а электроприбор начинает разогреваться. Подобными регуляторами чаще всего оснащаются водонагреватели, масляные обогреватели, бойлеры.
Электромеханические программируемые термостаты

Эти термостаты зарекомендовали себя как неприхотливые устройства.

Плюсы этих приборов:

  1. Автоматическое включение обогрева
  2. Герметичность
  3. Невысокая цена

Минусы этих приборов:

  1. Низкая функциональность
  2. Сложность добиться высокой точности регулирования

Эксплуатация электронных термостатов

Электронные устройства очень распространены, они эксплуатируются с многими электрообогревателями. Обычно ими оборудуют общие отопительные системы и кондиционирования, а также тёплые полы.

Модифицируем термостат W1209 и делаем для него корпус

Daco Загрузка

18.04.2019

4419

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Подписаться

31

Всех приветствую. Многим знаком термостат W1209. Недорогой, проверенный, практически идеальный для разных самоделок. Но мне лично не нравится то, что реле и клеммная колодка, плюс разъем сенсора стоят на лицевой стороне и выступают над кнопками и дисплеем. Тот, кто пытался внедрить сей девайс в корпус чего-либо, меня поймет. Но есть очень простое решение данной «проблемы». В добавок к этому, ровно неделю назад я стал счастливым обладателем 3Dпринтера и не замоделить корпус для модифицированного w1209, просто не мог, для оригинальных термостатов таких коробочек масса, а для «перевертыша» не встречал. В общем по порядку.

Модифицируем.

Наш термостат до операции выглядит так.


Так как коммутирует нагрузку в этом термостате обычное электромагнитное реле, а в роли сенсора выступает термосопротивление которым не важна полярность, мы можем просто перенести все это добро вместе с клеммами на обратную сторону. Это увеличит габариты модуля на 6 мм по высоте, но избавит нас от мешающих на лицевой стороне компонентов, которые на первом этапе нужно выпаять.


Далее примеряем реле на обратной стороне и под контактом, который теперь изменил свое положение относительно прежних отверстий, ставим метку и сверлим новое отверстие (выделил красным на фото), зачищаем область вокруг отверстия от паяльной маски, лудим, устанавливаем реле на новое место и припаиваем. Колодку с клеммами и разъем сенсора тоже припаиваем с обратной стороны. Перевертыш готов!

Теперь он выглядит так.


Целью создания этой коробочки является необходимость иметь мобильный термостат, чтобы в зависимости от задачи его можно было подключить к разным устройствам. Сушилка для овощей например или брудер для птицы и т. п.Корпус разрабатывался во Fusion 360. Дома нет мелких саморезов для пластика и ехать из-за них в город, нет никакого желания, решил крепить половины корпуса друг к другу на защелках. Для вертикальной установки термостата сделал вырезы в корпусе и кронштейн, который входит в эти вырезы и удерживает устройство в вертикальном положении. Сам кронштейн может крепиться на саморез или двухсторонний скотч. Кронштейн предусмотрен для мобильности и удобства обслуживания, прикрутил его к стене, подключил провода, установил термостат, все.

Печатаем

Если с моделированием, у меня трудностей не возникало, то с настройками печати еще разбираюсь. Результат на фото.

Печатал PLA+ от eSun, принтер Ender3, стол 60°С, сопло диаметром 0,4, температура 210 °С, толщина слоя 0,1, заполнение 100%, (модели не большие, экономия по времени и пластику мизер по сравнению с заполнением в 30%), скорость 60.

Детали корпуса без поддержек, кронштейн с поддержками. Не знаю если честно, что еще написать, новичок я в этом деле, может и вовсе настройки не верные. Кому интересно файлы Fusion 360 тут.

Подводим итоги

Создавать модель на экране и держать её в руках, это конечно разные вещи. Вроде ерунда в сравнении с говорящими колонками или беспилотной техникой, например, время потратил, деньги потратил, работать бы и без этого всего работало, но радости как у ребенка. Буду еще радостнее если, вышеизложенное кому-нибудь пригодится.

Спасибо, что дочитали. Всего доброго.

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Подписаться

31

Видео

Модуль термостата W1209 — это электронное устройство для поддержания заданной температуры с определенной точностью. Весьма полезная платка терморегулятора для строительства различных схем поддержания температуры (инкубаторы, теплые ящики, теплый пол, теплица и т.п.). Куплен был в магазине для проведения экспериментов и приобретения опыта в намерении дать мозги неудачно купленному нагревателю. Но сначала давайте его изучим и доработаем своими руками. Вещь стоит недорого и предоставляет свободу действий. Ниже представлен обзор модуля термореле W 1209, дана инструкция по программированию, представлена схема и вариант доработки термостата своими руками с фото и видео.

Обзор терморегулятора XH-W1209 – RobotChip

Цифровой терморегулятор  XH-W1209  — это устройство предназначенное для поддержки температур в заданном диапазоне. Используется в разных системах автоматизации (инкубаторов, теплицах, системах отопления, бойлер и так далее).

Общие сведения

На терморегуляторе расположен трех разрядный индикатор (HS310281K), который позволяет отобразить температуру  от -50 ºС до +110 ºС. (температура -10ºС до -50ºС и 100ºС до 110ºС отображает без десятичной доли), что достаточно для бытового использования. Так же, на плате предусмотрен красный светодиод «LED1» который дублирует включение реле.Терморегулятор поддерживает два режима работы «C» (охлаждение) и «H» (нагрев), изменение режима осуществляется тремя кнопками управления.

Назначение кнопок►  «SET» — выбор режима работы и настройка параметров► «+» — увеличение параметра► «-» — уменьшение параметра

Пример: При режиме работы «С» и установленной температуре 25ºС, реле сработает при достижении температуре 25ºС а отключиться при 23ºС

Настройки термостата (XH-W1209)

Для входа в режим настройки необходимо удерживать кнопку «SET» в течении 5 секунд, после чего кнопкой «+» или «—» выберем настраиваемое меню (P0 . . . P6). Для входа и выхода с меню, необходимо кратковременно нажать кнопку «SET«.

PO — Режим работы термостатаВ данной меню устанавливается режим работы «С — охлаждение» или «H — нагрев«, если выбран режим «C«, реле сработает, когда температура упадет до заданного значения.  Если выбран режим «H«, то реле сработает когда при повышении температуры до заданного значения будет активировано реле температуры.

P1 — Настройка гистерезисаВ данном меню настраивается гистерезис (разница между температурой включения и выключения), значение от 0.1 °C до 15.0 °C, по умолчанию 2 °C, шаг изменения 0.1 °C. Например, если установлено значение в 2 °C, а температура работы 20 °C и режим «H«, то при температуре 22 °C, термостат отключит нагрев, а при температуре 18 °C включит нагрев.

P2 — Верхний придел температурыУстановка верхнего предела температуры значение от -45 °C до 110 °C, по умолчанию 110 °C, шаг изменения 1 °C.

P3 — Нижний предел температурыУстановка нижнего предела температуры значение от -50 °C до 105 °C, по умолчанию 110 °C, шаг изменения 1 °C.

P4 — Корректировка температурыВ данном меню можно откалибровать показания термометра, конечно если у вас есть образцовый термометр, значение от -7 до 7, по умолчанию 0, шаг изменения 1.

P5 — Задержка включения реле

В этом меню, устанавливается задержка включения 0 … 10 минут.

P6 — Верхний придел температуры отключенияМеню настройки аварийного превышения температуры от 0 °C до +110 °C, по умолчанию выключен «OFF«.

Сброс на заводские параметры:► Отключить питание► Нажмите и удерживайте «+» и «-»► Включите питаниеНа дисплее появится надпись 888, настройки сброшены.

Принципиальная схема подключения:

Купить на Aliexpress  Терморегулятор XH-W1209

Купить в Самаре и области  Терморегулятор XH-W1209  Акриловый корпус XH-W1209

Руководство по эксплуатации на терморегулятор (контроллер) DM-W3002.РЭ

Настоящее Руководство по эксплуатации (РЭ) предназначено для изучения устройства, технических характеристик, правил эксплуатации контроллера (регулятора температуры) DM-W3002-220 (в дальнейшем по тексту – «прибор»).

Перед установкой прибора в объект регулирования необходимо внимательно ознакомиться с настоящим РЭ.

Прибор рекомендуется эксплуатировать при температуре окружающего воздуха от минус 30 до плюс 50°С, относительной влажности (45–80) %.

1 Назначение.

Контроллер (регулятор температуры) DM-W3002-220 предназначен для контроля и поддержания температуры объектов эксплуатации производственно-технического и бытового назначения. Прибор может работать как с нагревателем, так и с холодильником. В качестве датчика температуры используется NTC термистор 10 кОм длиной присоединительного кабеля 1 м. Датчик температуры входит в комплект поставки прибора.

2 Технические характеристики

2.1 Питание от сети перемененного тока напряжением 220 В, 50 Гц.

2.2 Диапазон регулирования температуры (задания уставки) от минус 50 до плюс 110°С.

2.3 Разрешающая способность измерения температуры и задания уставки 0,1°С.

2.4 Время задержки включения реле – от 0 до 10 мин.

2.5 Максимальные коммутируемые токи реле – 5 А (максимальная мощность нагрузки – 1 кВт).

2.6 Габаритные размеры 60х45х30 мм.

3 Указания мер безопасности

3.1 Внимание! В приборе используется напряжение питания опасное для жизни человека

Категорически запрещается эксплуатация терморегулятора с поврежденным корпусом, оголенными проводниками.

3.3 Установка и подключение прибора должны производиться только квалифицированными специалистами, изучившими настоящее РЭ.

3.5 При эксплуатации и техническом обслуживании прибора необходимо соблюдать «Правила технической эксплуатации электроустановок потребителем» и «Правила техники безопасности при эксплуатации электроустановок».

3.4 Не допускается попадания влаги внутрь прибора.

4 Программируемые параметры, отображаемые меню

Р0 — температура включения, °С от -50 до +110 P1 — температура отключения, °С от -50 до +110 Р2 – корректировка температурных значений, °С от -10 до +10 P3 — задержка включения в минутах от 0 до 10.

5 Подготовка к работе, настройка

Подключите к красному и черному проводам сетевой кабель, к желтому и черному – кабель нагрузки. Места соединений тщательно заизолируйте. Можно использовать кл. колодки, др. соединители.

Включите прибор в сеть, при этом на индикаторе отобразится текущая температура (в дальнейшем по тексту – Т ).

Коротко нажмите кнопку SET. На индикаторе загорится Р0 – установка температуры включения. Еще раз коротко нажмите SET – появится мигающая цифра. Кнопками вверх-вниз установите требуемую Т включения. Нажмите SET – вновь появится Р0. Нажмите кн. Вверх – появится Р1 – установка температуры выключения. Еще раз нажмите SET и установите значение Т выкл. Нажмите SET и перейдите к след параметру Р2 – корректировка температуры. Оставьте значение 0 или установите поправку (см. п. 6). Аналогично установите значение параметра Р3 – задержка включения. Если задержка не нужна, уст 0.

Эти операции надо проделывать быстро, если чуть промедлите, прибор возвратится в исходное состояние измерения текущей Т. Удобно взять прибор двумя руками и большими пальцами обеих рук манипулировать…

Для работы с холодильником необходимо установить Т вкл (Р0) больше, чем Т выкл (Р1). Задержка включения реле (параметр Р3) – нужна, в основном, при работе с холодильниками, чтобы защитить компрессор от перегрузки (время для выравнивания давления…).

6 Юстировка

Перед эксплуатацией прибора проверьте точность измерения температуры в выбранном диапазоне. Для этого привяжите измеритель температуры (можно ртутный термометр) класса точности не хуже 0,25 к датчику и поместите все в контролируемый объем. Выдержите не менее 30 мин, и сверьте показания. При необходимости скорректируйте значение температуры на индикаторе параметром Р2.

Периодичность проведения данной процедуры не реже одного раза в год.

7 Гарантийные обязательства

Гарантийный срок эксплуатации – 12 месяцев со дня продажи.

В случае выхода прибора в течение этого срока при соблюдении потребителем правил эксплуатации поставщик осуществляет его бесплатный ремонт или замену. Гарантии не распространяются на изделия с внешними повреждениями корпуса прибора или датчика, с вышедшими из строя компонентами регулятора в результате неправильного соединения токоведущих проводников, превышения допустимой мощности нагрузки или короткого замыкания.

Поставщик: ООО «Лионика». г. Новосибирск, ул. Русская, 39, оф 608, тел. 383(306-58-96).

Дата продажи______

Работа W1209 на примере подключения к инкубатору

Схема подключения терморегулятора здесь почти такая же, как и было описано выше, только к элементам нагревания добавляются еще: охлаждающий вентилятор, адаптер на 12 вольт, вентилятор, нагревательный элемент — лампочки накаливания.

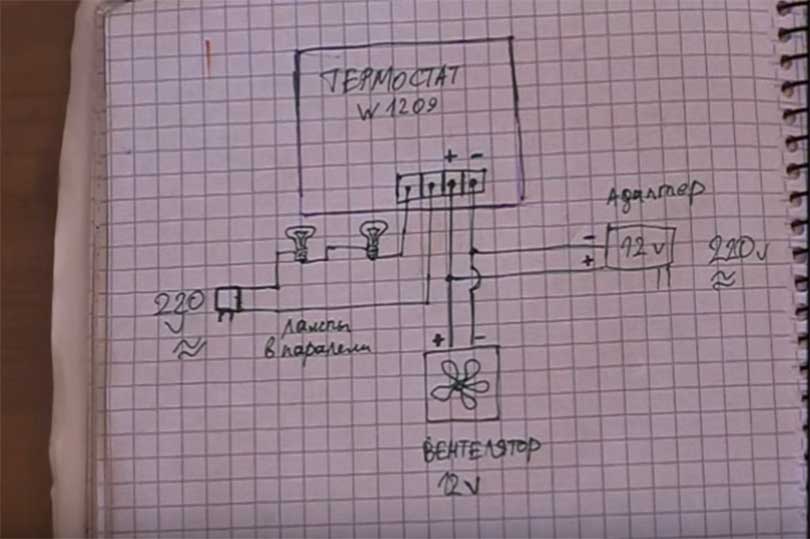

На рисунке ниже показана схема, по которой подключается инкубатор. К термостату W1209 подключаются провода всех электрических приборов. Начнем с поступления переменного напряжения.

С правой стороны виден блок подключения термостата к сети постоянного напряжения 220 вольт. Однако он подключен не напрямую, а через 12-вольтный адаптер, преобразующий 220 в 12 вольт. Этот адаптер подключается к двум правым слотам — «минусу» и «плюсу».

К тому же на эти же провода подсоединен вентилятор на 12 вольт. К двум левым слотам подключаются лампы накаливания

Обратите внимание, что лампочки подключаются к сети напрямую без трансформаторов

В самом термостате предусмотрен режим при котором в случае повышения нормальной температуры, цепь размыкается автоматически и лампочки гаснут. Сами лампы подключаются параллельно, чтобы можно было вкрутить более мощные лампочки накаливания и также они могли бы работать лишь на половину своих мощностей.

Температурный датчик W1209 сделан не самым лучшим образом, потому что длина его проводов не превышает 50 сантиметров. В большинстве случаев этого совсем недостаточно для корректной установки прибора, чтобы правильно измерять температуру.

Терморегулятор W1209 является отличным изделием для использования регулировки температуры такого самодельного устройства, как инкубатор. Он отменно поддерживает оптимальную температуру. Приобрести его можно по этой ссылке.

Обзор модуля термостата W 1209 и его доработка своими руками

Кнопка set — выбирает режим настройки параметров
Кнопки + и — изменяют цифровые уставки и задаваемые параметры
Модуль можно настроить на один из режимов работы — охлаждение или нагрев.

В режиме «охлаждение» реле в модуле выключено, пока температура ниже заданного значения, при достижении заданной температуры реле включится и останется включенным до снижения температуры на величину заданного гистерезиса (а гистерезис настраивается!).

В режиме «нагрев» модуль работает в обратном порядке

Термодатчик сопротивлением 10 кОм подключен к модулю через разъем. Термодатчик герметичный, что очень удобно. Кабель термодатчика можно удлинить, что тоже хорошо.

Горит светодиод включения реле

Порядок настройки модуля

При кратковременном нажатии на кнопку set индикатор начинает мигать показывая заданную температуру контроля, температуру можно изменить кнопками + и -. При отсутствии нажатий модуль возвращается в режим показа текущей температуры. Смотрите видео.

При длительном нажатии на set модуль переходит в режим программирования параметров:

Р0 режим «С» охлаждение и режим «Н» нагрев.
— P1 режим задания уставки (гистерезиса) работы термостата от 0,1 до 15ºС, по умолчанию 2ºС.
Уставка несимметричная.
— P2 режим задания максимального значения температуры от -45ºС до 110ºС (лучше не менять).
— P3 режим задания минимального значения температуры от -50ºС 105ºС (лучше не менять).
— P4 коррекция показаний модуля от -7,0ºС до 7,0ºС, очень удобно проводить простейшую калибровку для точности работы.
— P5 задержка срабатывания 0-10 мин, оставьте по умолчанию 0, чтобы не страдать при проверке работы встроенного модуля.
— P6 ограничение на отображение максимальной температуры, оставьте OFF.
Модуль сохранит все настройки даже при отключении питания.

Настройка заданной температуры

Р0 выбор режима работы

Режим С W1209 — охлаждение

Режим Н W1209 — нагрев

Р1 режим задания гистерезиса

P2 и P3 режимы ограничения

P4 режим коррекции WD1209

Коррекция показаний WD1209

Р5 режим задания задержки

Р6 режим ограничения max температуры

Проверял модуль в Оймяконе при -60ºС на индикаторе отображается LLL.
Проверял модуль в сауне при 111ºС на индикаторе отображается HHH.

Нашел в интернете схему модуля W1209

Контакты программирования

Конденсатор установлен

Дорабатываем плату. Хочу сразу предупредить, что есть шанс повредить модуль. Работы проводим своими руками на свой страх и риск. Для устранения монтажных проблем с платы были выпаяны: разъем термодатчика, клеммы и реле. К сожалению модуль собран на станке, а это значит, что детали плотно установлены в отверстиях платы. С помощью отсоса удалить весь припой невозможно. При демонтаже реле были повреждены дорожки платы (восстановлены проводниками). Разъем датчика припаивается с обратной стороны платы. Также с обратной стороны платы припаиваются клеммы. Смотри фото и видео. К дорожкам клемм контактов реле припаиваются проводники от дорожек питания катушки реле. Реле подключено другое типа «С» с перекидными контактами. Катушка реле подключается к модулю двумя удлиняющими проводниками через клеммы. В таком виде сверху платы не будет помех для встраивания модуля в устройство. Реле можно приобрести в магазине по этой

Настраиваем термостат

Если есть подозрение, что модуль врет. Проводим калибровку термостата. Есть два способа: измерить температуру тающего льда или снега это 0ºС или измерить температуру кипящей воды это 100ºС. Мой датчик показал +2ºС в банке с мокрым снегом. Была введена коррекция — 2ºС. Стал показывать разумные 0ºС.

Модуль термостата W1209 после доработки был встроен в тепловентилятор и весьма успешно работает до сих пор, выполняя функцию поддержания температуры в помещении.

Основные достоинства модуля: полный комплект для установки, широкий диапазон настроек, возможность калибровки и самое главное достоинство — его цена (наверное дешевле при таком функционале не бывает).

Для тех кому требуется уже готовое к применению решение может приобрести собранную конструкцию с питанием от сети 220 Вольт и мощным реле управления, вот ссылка

Настройка и работа термостата

Настройка термореле производится при помощи трех кнопок, расположенных под дисплеем. Это клавиши: «SET», «+» и «–». «SET» отвечает за выбор режима настройки управления, плюс и минус отвечают за увеличение или уменьшение значений настраиваемых параметров. При этом настраивается один из двух основных режимов работы: это или нагревание, либо охлаждение термодатчика.

При температуре в рамках запрограммированной в меню прибора реле отключено, включение происходит при её снижении или повышении ниже запрограммированного гистерезиса. В этот момент реле включается и остаётся в таком состоянии до изменения температуры до уровня, установленного в настройках прибора.

При работе в режиме нагрева датчик реагирует на снижение температуры. Микроконтроллер отмечает снижение температуры на датчике, ниже определённого параметра, размыкает контакт реле и подаёт нагрузку на сигнализатор. Если он, в свою очередь, подключён к нагревательному элементу, то температура на датчике поднимается. Контроллер при анализе информации с датчика отмечает этот параметр и его совпадение с заданным. После чего отключает сигнализатор, снижая нагрузку. Этот же процесс, но в обратном порядке используется в режиме охлаждения.

Контроллер получает информацию от датчика, разъем для него расположен на основной плате устройства. Сам термодатчик с герметичным влагонепроницаемым корпусом NTC 10K с сопротивлением 10 кОм подключается проводом через разъем на плате. Недостатком является лишь небольшая длина кабеля – всего 30 см, но при необходимости провод можно заменить на более длинный. Схема устройства приведена ниже.

Принципиальная схема термореле

Важно! Настройка параметров сохраняется даже при кратковременном нажатии на клавишу SET, поэтому нужно быть крайне внимательным при работе с управлением термореле

Список источников

  • bazaroved.ru
  • amperof.ru
  • jelectro.ru
  • robotchip.ru
  • vmeste-masterim.ru
  • samodelka.info

Модернизация модуля термостата W1209 своими руками

Конструкция прибора дает широкие возможности для модернизации. Можно доработать устройство следующим образом:

  • Поместить термореле в корпус;
  • Удлинить шлейф термодатчика;
  • Сменить версию прошивки.

Последний пункт возможно выполнить при наличии навыков работы с программируемыми контроллерами. Для этой цели используют USB программатор ST-Link V2. Необходимую версию прошивки можно скачать с официального сайта производителя контроллера. Переделка устройства путем смены прошивки на более новую позволяет ввести новые функции и улучшить эксплуатационные характеристики.

Вариант корпуса

Доработка шлейфа имеет смысл по причине малой длины штатного провода датчика (около 0.5 м).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
