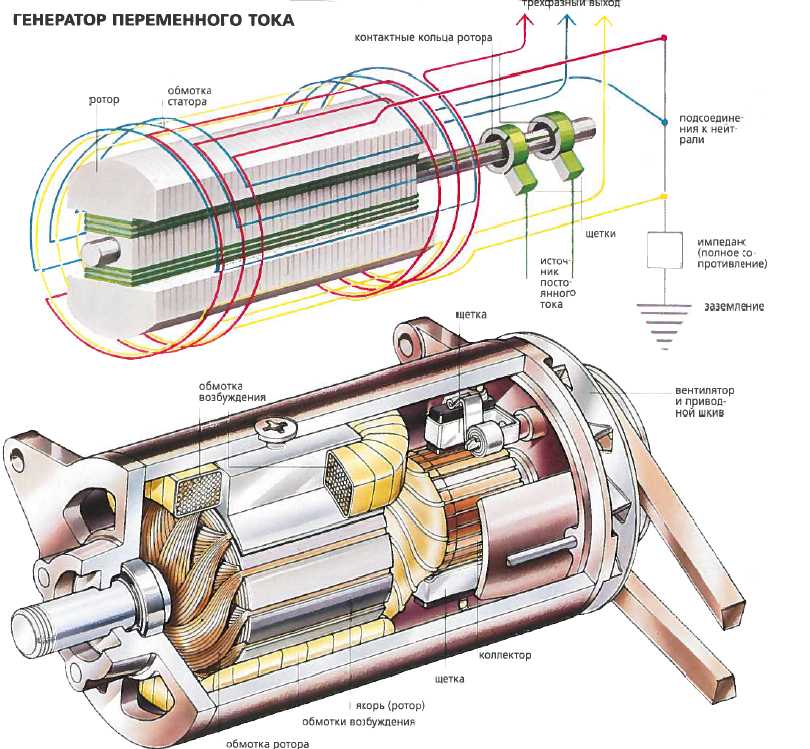

Конструкция генератора переменного тока

В самом общем случае, наиболее часто применяемый трехфазный генератор переменного тока состоит из явнополюсного ротора с одной парой полюсов (маломощные оборотистые генераторы) или 2 парами их, расположенными крестообразно (наиболее распространенные генераторы мощностями до нескольких сот киловатт. Такая конструкция не только позволяет более рационально использовать материал, но и для промышленной частоты переменного тока 50 Гц дает рабочую частоту вращения ротора 1500 оборотов в минуту, что хорошо согласуется с тяговыми оборотами дизельных двигателей этой мощности), а также статора с 3 (в первом случае) или 6 (во втором) силовыми обмотками и полюсами. Напряжение с силовых обмоток и есть то, которое подается потребителю.

Ротор может быть выполнен на постоянных магнитах только для весьма маломощных генераторов, во всех остальных случаях он имеет намотку т.н. обмотки возбуждения, то есть представляет из себя электромагнит постоянного тока, запитываемый во вращающемся роторе через щёточно-коллекторный узел с простыми кольцевыми контактами, более устойчивыми к износу нежели разрезной ламельный коллектор машин постоянного тока.

В сколько-либо мощном генераторе переменного тока с обмоткой возбуждения на роторе, неизбежно встает вопрос — какой величины ток возбуждения подавать на катушку? Ведь от этого зависит выходное напряжение такого генератора. И это напряжение должно поддерживаться в определенных рамках, например, 380 Вольт, вне зависимости от тока в цепи потребителей, значительная величина которого способна также значительно уменьшать выходное напряжение генератора. Кроме этого, нагрузка по фазам вообще может быть очень неравномерной.

Этот вопрос решается в современных генераторах, как правило введением в выходные цепи фаз генератора электромагнитных трансформаторов тока, соединенных вторичными обмотками треугольником или звездой, и дающими на выходе переменное трехфазное напряжение амплитудой единицы — десятки вольт, строго пропорциональное и согласованное по фазе с величиной тока нагрузки фаз генератора — чем больше потребляемый в данный момент по данной фазе ток, тем больше напряжение на выходе соответствующей фазы соответствующего токового трансформатора. Этим и достигается стабилизирующий и авторегулирующий эффект. Все три регулирующие фазы с вторичных обмоток токовых трансформаторов далее заводятся на обычный 3-фазный выпрямитель из 6 полупроводниковых диодов, и на выходе его получается постоянный ток нужной величины, и подаваемый на обмотку возбуждения ротора через щёточно-коллекторный узел. Схема может быть дополнена реостатным узлом для некоторой свободы регулирования тока возбуждения.

В устаревших или маломощных генераторах вместо токовых трансформаторов применялась система из мощных реостатов, с вычленением рабочего тока возбуждения за счет изменения падения напряжения на резисторе при изменении тока через него. Эти схемы были менее точны и гораздо менее экономичны.

В обоих случаях существует проблема появления начального напряжения на силовых обмотках генератора в момент начала его работы — действительно, если возбуждения ещё нет, то и току во вторичных обмотках токовых трансформаторов взяться неоткуда. Проблема, однако, решается тем что железо ярма ротора обладает некоторой способностью к остаточному намагничиванию, эта остаточная намагниченность оказывается достаточной для возбуждения в силовых обмотках напряжения в несколько вольт, достаточного для самовозбуждения генератора и выхода его на рабочие характеристики.

В генераторах с самовозбуждением — серьезную опасность представляет случайная подача внешнего напряжения промышленной электрической сети на силовые обмотки статора. Хотя это не приводит к каким-то негативным последствиям для самих обмоток генератора, мощное переменное магнитное поле от внешней сети эффективно размагничивает статор, в результате чего генератор теряет способность к самовозбуждению. В этом случае требуется начальная подача напряжения возбуждения от какого-то внешнего источника, например, автомобильного аккумулятора, иногда такая процедура полностью излечивает статор, но в некоторых случаях необходимость подачи внешнего возбуждения остается навсегда.

Главный генератор переменного тока

Главный генератор состоит из вращающегося магнитного поля, как было указано ранее, и неподвижной арматуры (генераторные обмотки)

Устройство генератора

Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щелкодержатель с регулятором напряжения.

Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.

Принцип работы генератора авто

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

  1. Аккумулятор.
  2. Генератор.
  3. Блок предохранителя.
  4. Ключ зажигания.
  5. Приборная панель.
  6. Выпрямительный блок и добавочные диоды.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигание идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.

Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.

Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.

Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Применение аккумуляторов

Применение аккумуляторов настолько широко, что даже сейчас, изучая данный урок, вы используете аккумуляторы. Они есть в наших телефонах, компьютерах, планшетах.

В большинстве видов транспорта также задействованы аккумуляторы. Двигатель машины не заведется, если аккумулятор под капотом будет разряжен. Аккумуляторы приводят в движение и строительную технику, и сельскохозяйственную, и даже самолеты. Современные электромобили в самой своей основе имеют мощный аккумулятор.

Аккумуляторы играют большую роль в аварийных ситуациях: они могут поддержать работу других электрических приборов достаточное время для устранения неполадок.

Трехфазное устройство

Трехфазный синхронный генератор – устройство, имеющее трехфазную структуру переменного тока, которая имеет огромное практическое распространение. Крутящийся электромагнит способен образовывать магнитный поток (переменный), который перемещается через три фазы обмотки имеющегося статора. И результатом этого является то, что в фазах происходит переменная ЭДС однотипной частоты, сдвиг фаз осуществляется под углом, равным одной третьей периода вращения магнитных полей.

Трехфазный синхронный генератор оборудован так, что на его валу якорь является электромагнитом и питается от генератора. Когда вал вращается, к примеру, от турбины, генератор поставляет электроток, в то время как обмотка ротора питается поставляемым током. От этого якорь становится электрическим магнитом и, осуществляя обороты с тем же валом, доставляет вращающееся электромагнитное поле.

Благодаря синхронным трехфазным гидро- и турбогенераторам производится большая часть электроэнергии. Синхронные агрегаты применяются и в качестве электромоторов в таких устройствах, у которых мощность превышает 50 кВт. Во время работы синхронного агрегата в графике двигателя сам ротор соединяют с источником постоянных токов, статор же подключают к трехфазному кабелю.

Выбор генератора для легкового авто

За счет разного диаметра шкивов клиноременной передачи генератору придается большая угловая скорость в сравнении с оборотами коленвала. Частота вращения ротора достигает 12 – 14 тысяч оборотов ежеминутно. Поэтому ресурс генератора минимум вдвое меньше, чем у ДВС авто.

Генератором машина комплектуется на заводе, поэтому при замене подбирается модификация с аналогичными характеристиками и крепежными отверстиями. Однако при тюнинге авто мощность генератора может не устроить владельца. Например, после увеличения количества потребителей (подогрев сидений, зеркал, стекол), установки сабвуфера, аудиосистемы с усилителем требуется именно выбор нового, более мощного генератора или монтаж второго электроприбора в комплекте с дополнительным аккумулятором.

В первом случае следует выбрать мощность, достаточную для подзарядки аккумулятора с 15% запасом. При установке второго генератора начальный и эксплуатационный бюджет резко увеличиваются:

  • для дополнительного генератора придется установить дополнительный шкив на коленвал;
  • найти место для крепления корпуса электроприбора таким образом, чтобы его шкив размещался в одной плоскости со шкивом коленвала;
  • обслуживать и менять расходники сразу двух «мобильных электростанций».

С возникновением бесщеточных моделей генератора некоторые владельцы производят замену штатного прибора этим девайсом.

Вынужденные электромагнитные колебания. Резонанс

Вынужденными электромагнитными колебаниями называют периодические изменения заряда, силы тока и напряжения в колебательном контуре, происходящие под действием периодически изменяющейся синусоидальной (переменной) ЭДС от внешнего источника:

где ​\( \varepsilon \)​ – мгновенное значение ЭДС, \( \varepsilon_m \) – амплитудное значение ЭДС.

При этом к контуру подводится энергия, необходимая для компенсации потерь энергии в контуре из-за наличия сопротивления.

Резонанс в электрической цепи – явление резкого возрастания амплитуды вынужденных колебаний силы тока в колебательном контуре с малым активным сопротивлением при совпадении частоты вынужденных колебаний внешней ЭДС с частотой собственных колебаний в контуре.

Емкостное и индуктивное сопротивления по-разному изменяются в зависимости от частоты. С увеличением частоты растет индуктивное сопротивление, а емкостное уменьшается. С уменьшением частоты растет емкостное сопротивление и уменьшается индуктивное сопротивление. Кроме того, колебания напряжения на конденсаторе и катушке имеют разный сдвиг фаз по отношению к колебаниям силы тока: для катушки колебания напряжения и силы тока имеют сдвиг фаз ​\( \varphi_L=-\pi/2 \)​, а на конденсаторе \( \varphi_C=\pi/2 \)​. Это означает, что когда растет энергия магнитного поля катушки, то энергия электрического поля конденсатора убывает, и наоборот. При резонансной частоте индуктивное и емкостное сопротивления компенсируют друг друга и цепь обладает только активным сопротивлением. При резонансе выполняется условие:

Резонансная частота вычисляется по формуле:

Важно!
Резонансная частота не зависит от активного сопротивления ​\( R \)​. Но чем меньше активное сопротивление цепи, тем ярче выражен резонанс

Чем меньше потери энергии в цепи, тем сильнее выражен резонанс. Если активное сопротивление очень мало ​\( (R\to0) \)​, то резонансное значение силы тока неограниченно возрастает. С увеличением сопротивления максимальное значение силы тока уменьшается, и при больших значениях сопротивления резонанс не наблюдается.

График зависимости амплитуды силы тока от частоты называется резонансной кривой. Резонансная кривая имеет больший максимум в цепи с меньшим активным сопротивлением.

Одновременно с ростом силы тока при резонансе резко возрастают напряжения на конденсаторе и катушке. Эти напряжения становятся одинаковыми и во много раз больше внешнего напряжения. Колебания напряжения на катушке индуктивности и конденсаторе всегда происходят в противофазе. При резонансе амплитуды этих напряжений одинаковы и они компенсируют друг друга. Падение напряжения происходит только на активном сопротивлении.

При резонансе возникают наилучшие условия для поступления энергии от источника напряжения в цепь: при резонансе колебания напряжения в цепи совпадают по фазе с колебаниями силы тока. Установление колебаний происходит постепенно. Чем меньше сопротивление, тем больше времени требуется для достижения максимального значения силы тока за счет энергии, поступающей от источника.

Явление резонанса используется в радиосвязи. Каждая передающая станция работает на определенной частоте. С приемной антенной индуктивно связан колебательный контур. При приеме сигнала в катушке возникают переменные ЭДС. С помощью конденсатора переменной емкости добиваются совпадения частоты контура с частотой принимаемых колебаний. Из колебаний всевозможных частот, возбужденных в антенне, контур выделяет колебания, равные его собственной частоте.

Резонанс может привести к перегреву проводов и аварии, если цепь не рассчитана на работу в условиях резонанса.

Гальванический элемент

Одним из самых распространенных источников тока является гальванический элемент. Его же мы и будем использовать в различных опытах. Поэтому мы рассмотрим его более подробно.

Что такое гальванический элемент простыми словами? Это всем нам хорошо известная батарейка.

Заглянем внутрь нее (рисунок 7), чтобы разобраться, как она работает.

Рисунок 7. Гальванический элемент

Этот элемент в своей основе (рисунок 7, б) представляет собой цинковый корпус 2, внутри которого находится угольный стержень 3. На верхнем конце этого стержня находится металлическая крышка 1.

Стержень окружен смесью 4 оксида марганца (IV) $MnO_2$ и измельченного углерода $C$. Между этой смесью и самим корпусом находится желеобразный раствор соли 5 (хлорида аммония $NH_4Cl$).

В чем же суть? Дело в том, что цинк $Zn$, из которого состоит корпус, взаимодействует с хлоридом аммония $NH_4Cl$. Идет химическая реакция. Цинковый сосуд приобретает отрицательный заряд.

А вот оксид марганца имеет положительный заряд. Угольный стержень передает его на металлическую крышку.

Итак, мы имеет отрицательно заряженный корпус и положительно заряженный стержень. Они будут называться электродами. Между ними возникает электрическое поле.

Само понятие электрода синонимично с понятием полюса. «Электрод» больше используется в описании электрических явлений и приборов, а «полюс» чаще применяют, когда говорят о магнитах.

Соединим эти два электрода проводником. По нему потечет электрический ток. Так энергия химических реакций превращается в электрическую.

{"questions":,"answer":}}}]}

Устройство

В конструкции синхронных генераторов используются две основные рабочие детали – вращающийся ротор и неподвижный статор. На валу ротора располагаются постоянные магниты либо обмотки возбуждения. Магниты имеют зубчатую форму, с противоположно направленными полюсами.

Бесщёточные генераторы.

Обмотки статора размещают таким образом, чтобы их сердечники совпадали с выступами магнитных полюсов ротора, или с сердечниками катушек ротора. Количество зубцов магнита, обычно, не превышает 6. При такой конструкции вырабатываемый ток снимается непосредственно с обмоток статоров. Другими словами, статор выступает в роли якоря.

В принципе, постоянные магниты можно расположить на статоре, а рабочие обмотки, в которых будет индуцироваться ЭДС, — на роторе. Работоспособность генератора от этого не изменится, однако потребуются кольца и щётки для снятия напряжения с обмоток якоря, а это, чаще всего, не рационально.

Схематическое изображение бесщеточного генератора без обмоток возбуждения изображено на рис. 1.

Пояснение:

  • схема устройства;
  • схема расположения магнитных полюсов на якоре. Здесь буквами NS обозначено коаксиальный магнит с полюсами, а литерой R – стальной магнитопровод ротора в виде когтеобразных наконечников.
  • модель генератора в разрезе. Выводы фазных обмоток статора соединены «звездой».

Синхронные машины с индукторами.

Заметим, что постоянные магниты в качестве ротора используются в альтернаторах небольшой мощности. В мощных электрических машинах всегда применяются обмотки индуктора с независимым возбуждением. Независимым источником питания является маломощный генератор постоянного тока, смонтированный на валу синхронного двигателя.

Существуют конструкции синхронных генераторов малой и средней мощности, с самовозбуждающимися обмотками. Для возбуждения индуктора выпрямленный ток фазных обмоток подаётся через щётки на кольца, расположенные на валу статора. Строение такого альтернатора показано на рис. 2.

Обратите внимание на наличие щёток, на которые подаётся питания от независимого источника. По количеству фаз синхронные генераторы делятся на:

По количеству фаз синхронные генераторы делятся на:

  • однофазные;
  • двухфазные;
  • трёхфазные.

По конструкции ротора можно выделить генераторы с явновыраженными полюсами и с неявновыраженными. В неявнополюсном роторе отсутствуют выступы, а катушки провода якоря спрятаны в пазы статора.

По способу соединения фазных обмоток различают трёхфазные генераторы:

  • соединённые по шестипроводной системе Тесла (не нашли практического применения);
  • «звезда»;
  • «треугольник»;
  • сочетание шести обмоток, соединённых в виде одной «звезды» и «треугольника». Это соединение ещё называют «Славянка».

Самое распространённое соединение – «звезда» с нейтральным проводом.

Реле регулятора напряжения

При изменении частоты оборотов коленчатого вала и соответственно ротора в бортовой сети могут возникнуть скачки напряжения, которые негативно сказываются на работе потребителей. Скачки устраняются за счет ограничения тока возбуждения, передаваемого через щетки с регулятора напряжения на ротор. Управление осуществляется путем изменения времени подключения обмотки якоря в зависимости от нагрузки на бортовую сеть.

Неисправность генератора можно определить по индикатору на панели приборов. Горение лампочки заряда аккумулятора после запуска говорит о недостаточном напряжении в сети, а мигание указывает на превышение.

Интегральный регулятор напряжения необходим, чтобы в бортовую сеть подавалось напряжение, соответствующее ее номинальным параметрам. Устройство простейшего генератора таково, что при увеличении частоты вращения скорость изменения магнитного потока ротора пропорционально увеличивается, как и выходное напряжение. Если этим процессом не управлять, то напряжение достигнет той величины, при которой все бортовые системы выйдут из строя.

Принцип работы реле регулятора генератора состоит в том, что при увеличении частоты вращения статора, оно через специальный датчик, присоединенный к цепи статора, отслеживает опасное увеличение напряжения. При помощи механической или электронной системы управления контактами, реле уменьшает ток, подаваемый на обмотку ротора, в результате чего увеличение частоты компенсируется снижением силы магнитного поля, и значение напряжения остается в норме.

Закон Фарадея

Явление электромагнитной индукции определяется возникновением электрического тока в замкнутом электропроводящем контуре при изменении магнитного потока через площадь этого контура.

Основной закон Фарадея заключается в том, что электродвижущая сила (ЭДС) прямо пропорциональна скорости изменения магнитного потока.

Формула закона электромагнитной индукции Фарадея выглядит следующим образом:

Рис. 2. Формула закона электромагнитной индукции

И если сама формула, исходя из вышесказанных объяснений не порождает вопросов, то знак «-» может вызвать сомнения. Оказывается существует правило Ленца – русского ученого, который проводил свои исследования, основываясь на постулатах Фарадея. По Ленцу знак «-» указывает на направление возникающей ЭДС, т.е. индукционный ток направлен так, что магнитный поток, который он создает, через площадь, ограниченную контуром, стремится препятствовать тому изменению потока, которое вызывает данный ток.

Основные понятия и законы электростатики

Закон Кулона:сила взаимодействия двух точечных неподвижных зарядов в вакууме прямо пропорциональна произведению модулей зарядов и обратно пропорциональна квадрату расстояния между ними:

Коэффициент пропорциональности в этом законе

В СИ коэффициент k записывается в виде

Потенциалом электрического поля называют отношение потенциальной энергии заряда в поле к этому заряду:

 Проекция напряжённости электрического поля на какую-нибудь ось и потенциал связаны соотношением

Электроёмкостью тела называют величину отношения

Основные понятия и законы постоянного тока

Электрический ток — направленное движение электрических зарядов. В разных веществах носителями заряда выступают элементарные частицы разного знака. За положительное направление тока принято направление движения положительных зарядов. Количественно электрический ток характеризуют его силой. Это заряд, прошедший за единицу времени через поперечное сечение проводника:

Закон Ома для участка цепи имеет вид:

 При параллельном соединении величина, обратная сопротивлению, равна сумме обратных сопротивлений:

где t — время, I — сила тока, U — разность потенциалов, q — прошедший заряд.Закон Джоуля-Ленца:

Основные понятия и законы магнитостатики

 Характеристикой магнитного поля является магнитная индукция ➛B. Поскольку это вектор, то следует определить и направление этого вектора, и его модуль. Направление вектора магнитной индукции связано с ориентирующим действием магнитного поля на магнитную стрелку. За направление вектора магнитной индукции принимается направление от южного полюса S к северному N магнитной стрелки, свободно устанавливающейся в магнитном поле. Направление вектора магнитной индукции прямолинейного проводника с токам можно определить с помощью правила буравчика:если направление поступательного движения буравчика совпадает с направлением тока в проводнике, то направление вращения рукоятки буравчика совпадает с направлением вектора магнитной индукции. Модулем вектора магнитной индукции назовём отношение максимальной силы, действующей со стороны магнитного поля на участок проводника с током , к произведению силы тока на длину этого участка:

Основные понятия и законы электромагнитной индукции

 Если замкнутый проводящий контур пронизывается меняющимся магнитным потоком, то в этом контуре возникает ЭДС и электрический ток. Эту ЭДС называют ЭДС электромагнитной индукции, а ток — индукционным. Явление их возникновения называют электромагнитной индукцией. ЭДС индукции можно подсчитать по основному закону электромагнитной индукции или по закону Фарадея:

Электромагнитные колебания и волны

Колебательным контуром называется электрическая цепь, состоящая из последовательно соединённых конденсатора с ёмкостью C и катушки с индуктивностью L (см. рис. 7).

 Для свободных незатухающих колебаний в контуре циклическая частота определяется формулой

 Период свободных колебаний в контуре определяется формулой Томсона:

 Ток, текущий через катушку индуктивности, по фазе отстаёт от напряжения на π/2 или на четверть периода. Напряжение опережает ток на такой же фазовый угол.

Трансформатором называется устройство, предназначенное для преобразования переменных токов. Трансформатор состоит из замкнутого стального сердечника, на который надеты две катушки. Катушка, которая подключается к источнику переменного напряжения, называется первичной обмоткой, а катушка, которая подключается к потребителю, называется вторичной обмоткой. Отношение напряжения на первичной обмотке и вторичной обмотке трансформатора равно отношению числа витков в этих обмотках:

Мощность автогенератора

Если включить все энергоемкие приборы в автомобиле, то генератор может не справляться с нагрузкой и часть энергии будет отдавать аккумулятор.

Чтобы рассчитать мощность генератора достаточно воспользоваться простой формулой из школьного курса P = I * U, где Р – мощность, I – сила тока, U – напряжение.

Мы узнали, что напряжение на выходе генератора должно быть в районе 13,5В – 14,2В. Сила тока у разных моделей может отличаться. В среднем это от 80А до 140А. Возьмем среднее значение в 100А.

По формуле получаем 13,5В*100А = 1 350 Вт или 1,35 КВт. Это и есть мощность генератора, которая измеряется в Ваттах. Нужно также учитывать, что это максимальное значение, которое достигается при определенных оборотах двигателя, как правило, от 3000 об/мин и выше. На холостом ходе выдаваемая мощность равняется 75% от максимально возможной. Считается, что для автомобиля хватает 80А. Если применить более мощный автогенератор, то бортовая сеть может не справиться с нагрузкой. Нужно это учитывать. Большая мощность не всегда идет на пользу.

Виды приборов

Несмотря на одинаковое строение, они применяются в различных видах устройств и типах транспорта. Определённый тип ЭГ применяется в различных ситуациях. Выделяют основные виды устройств-генераторов, которые классифицируются по типу применения:

  • автомобильный;
  • электрический;
  • инвентарный;
  • дизельный;
  • синхронный;
  • асинхронный;
  • электрохимический.

Основным предназначением автомобильного аккумулятора является вращение коленвала. Применяется новый тип — гибридный генератор, выполняющий роль стартера. Основным принципом работы можно считать использование для включения зажигания, при этом I течёт по контактным кольцам, а затем к щелочной части. Далее переходит на обмотку возбуждения, образовывается магнитное поле и запускается ротор, создающий электромагнитные волны.

Эти волны пронизывают обмотку статора. После происходит возникновение переменного тока на выходе обмотки. Если генератор осуществляет работу в режиме самовозбуждения, то при этом частота вращения увеличивается до допустимого значения, а переменный ток преобразуется в постоянный при помощи выпрямителя.

Электрогенератор выполняет функции преобразователя механической энергии в электрическую. Источников может быть много: вода, пар, ветер, ДВЗ и другие сторонние силы, оказывающие механическую работу на ротор генератора.

Очень распространён инверторный тип ЭГ. Он представляет собой автономный источник питания, который производит качественную электрическую энергию. Применяется практически везде и является очень надежным источником питания, при котором отсутствуют любые скачки U. Основной принцип действия:

  • вырабатывается переменный высококачественный ток, который при помощи диодного моста выпрямляется;
  • постоянный ток накапливается в аккумуляторах;
  • из аккумуляторов при помощи инвертора происходит преобразование в переменный стабилизированный ток.

Ещё одним отличным и долговечным вариантом является дизельный ЭГ, преобразующий энергию топлива в электрическую. Топливо сгорает и преобразовывается из химического вида энергии в тепловую. Затем тепловая энергия преобразовывается в механическую. Затем происходит трансформация по старой схеме: механическая энергия в электрическую.

В синхронном ЭГ ротор выполняет роль постоянного магнита с полюсами, число которых колеблется от 2 и более. Однако должна соблюдаться кратность 2. Во время запуска ротор генерирует слабое электромагнитное поле, но в процессе увеличения частоты вращения появляется ток в обмотке возбуждения. Во время этого процесса появляется U, поступающее на устройство, контролирующее его значение при изменении электромагнитного поля. Генераторы синхронного типа отлично зарекомендовали себя благодаря стабильно вырабатываемому U. Однако у них есть существенный недостаток — возможна перегрузка по току, а также наличие щёточного узла, который приходится иногда обслуживать.

Принцип работы ЭГ асинхронного типа основан на постоянном нахождении в режиме «торможения с подвижной частью», вращающейся с опережением. Ротор бывает фазным и короткозамкнутым. Вспомогательное магнитное поле создаётся при помощи обмотки возбуждения и продолжает индуцироваться в роторе. От количества оборотов зависит частота тока и U.

Очень интересным источником электричества является электрохимический генератор. Энергия электрического типа получается из водорода. Он является химическим источником тока, так как проходит реакция этого типа взаимодействия молекул кислорода и водорода.

Однако этот источник довольно опасен. Ведь водород может и взорваться при больших количествах, а кислород выполняет роль катализатора. В очаге взрыва водорода произойдёт значительное возгорание, так как кислород усилит горение.

Кроме того, при использовании ЭГ нужно совместно с ними применять и устройства, регулирующие параметры U и частоты. Принцип работы устройства заключается в поддержании постоянных значений U и других параметров электроэнергии для качественного питания потребителей. Регулятор также защищает генератор от перегрузок и аварийного режима. При возникновении аварийной ситуации при наличии регулятора, генератор не запустится и останется в выключенном состоянии. Это возможно при КЗ в цепи потребителей. Эти приборы улавливают U, частоту и I, а также Ф.

Модели с конденсаторами РР5

Генератор высоковольтных импульсов с указанными конденсаторами можно встретить довольно часто. При этом использоваться он способен даже с блоками питания на 15 В. Пропускная способность его зависит от типа адаптера

В данном случае важно определиться с резисторами. Если подбирать полевые модели, то адаптер целесообразнее устанавливать именно бесконденсаторного типа

В том случае параметр отрицательного сопротивления будет находиться в районе 3 Ом.

Стабилитроны в данном случае используются довольно часто. Связано это с резким понижением уровня предельной частоты. Для того чтобы ее выровнять, стабилитроны подходят идеально. Устанавливаются они, как правило, возле выходного порта. В свою очередь, резисторы лучше всего припаивать возле адаптера. Показатель колебательного возбуждения зависит от емкости конденсаторов. Рассматривая модели на 3 пФ, отметим, что вышеуказанный параметр никогда не превысит 6 мс.


Смотреть галерею

Устройство генератора для автомобиля

Генератор в разрезе

Итак, основными элементами генератора являются:

  1. ротор – подвижная составляющая
  2. статор – неподвижная.

Ротор – это вал, на котором располагается обмотка возбуждения, две полюсные половины, образующие полюсную систему и контактные кольца. Основная задача обмотки возбуждения – создание магнитного поля. Но для достижения данного эффекта на нее нужна подача электрического тока небольшого значения. Пока двигатель не запущен ток для возбуждения поля берется от аккумулятора. После запуска и достижения определенных оборотов, на обмотку начинает уже подаваться ток, выработанный генератором, то есть прибор переходит в режим самостоятельного возбуждения.

Обмотка возбуждения помещена между двух полюсных половинок. Эти половинки изготовлены методом штамповки, что позволило сформировать на них по 6 клювообразных выступов, которые размещены поверх обмотки.

Контактные кольца нужны для подачи электрического тока на обмотку. К этим кольцам подходят выводы обмотки возбуждения.

Дополнительно на роторе располагаются шкив привода, вентилятор охлаждения и подшипники качения.

Статор предназначен для получения переменного тока, который образуется из-за воздействия магнитного поля ротора. Состоит он из двух частей – сердечника и обмоток. Сердечник представляет собой пакет, собранный из листовой стали. В нем сделаны пазы, в которые укладываются обмотки — три штуки (три фазы). Укладка их производится петлевым или волновым методом. При этом они объединены между собой по одной из таких схем – «звезда» или «треугольник».

Схема «звезда» сводится к тому, что одни концы каждой из обмоток соединены в одной точке, а другие концы являются выводами. В «треугольнике» же соединение обмоток выполнено по кольцу – первая обмотка подсоединена ко второй, вторая – к третьей, третья – к первой. Точки соединения обмоток и являются выводами.

Ротор помещается внутрь статора, а тот в свою очередь зажимается между двумя крышками корпуса. В этих же крышках имеются и посадочные места под подшипники ротора. В передней крышке (та, что со стороны шкива) проделаны вентиляционные отверстия.

В задней же крышке размещены остальные необходимые элементы:

  • блок щеток;
  • диодный мост, он же выпрямительный блок;
  • регулятор напряжения.

Блок щеток предназначен для передачи электрического тока на обмотку возбуждения. Для этого данный блок включает в свою конструкцию две подпружиненные графитные щетки, размещенные в корпусе. Пружины поджимают эти щетки к контактным кольцам, но жесткого соединения между ними нет.

Диодный мост обеспечивает преобразование переменного тока в постоянный. Конструкция его включает шесть диодов, установленных в теплоотводящие пластины. На каждую из обмоток статора приходится по два диода – «плюс» и «минус».

Регулятор напряжения – элемент, обеспечивающий поддержание выходного напряжения в строго заданном диапазоне. Дело в том, что от оборотов мотора зависит количество и параметры вырабатываемой энергии. АКБ же очень «чувствительна» к подаваемому на нее напряжению. Если оно будет недостаточным, то у аккумулятора будет недозаряд, а при избытке его – перезаряд. И то, и другое приводит к значительному снижению ресурса АКБ. На современных авто используются полупроводниковые электронные регуляторы, которые зачастую выполнены заодно с блоком щеток.
