Система электрооборудования автомобиля

С какими неполадками приходиться иметь дело?

Часто встречающиеся проблемы

По аналитике, следующие неисправности встречаются чаще всего.

Автомобилисты считают настоящим врагом нормальной работы электроприборов скрутки, клеммы и спайке. Скрутки требуются обжимать качественно или вовсе избегать их наличия в автомашине. Тряска и вибрация доводят эти элементы до поломок. Лучше всего избегать нежелательных спаек, поскольку они окисляются при попадании влаги даже в минимальном количестве, вызывая короткие замыкания

Важно, чтобы клеммы были представлены качественного производства.
Приходится думать о неисправности генератора. В этом случае диагностика электрики авто – лучший выход

Аппаратура диагноста укажет на места поломки и пути их исправления. Генератор является источником питания, потому его обездвиживание приводит к дисфункции. В случае наличия неисправностей ток, идущий от генератора, увеличивается в разы, приводя к перезарядке батареи. Электролит выкипает и вскоре разрушается.
Неизбежны проблемы с аккумулятором. Работники сервиса отмечают распространенные случаи с коротким замыканием пластин батареи, нарушение герметичности аккумуляторных банок, химическое окисление клемм. Такие причины появляются из-за грубого нарушения эксплуатационных правил, несоблюдения сроков ТО и агрессивного вождения.

Дополнительное оборудование автомобиля предусмотренное заводом изготовителем.

Такое подключение нужно для дополнения штатного электрооборудования, не установленного на заводе изготовителе. Самое частое подключение противотуманных фар, магнитолы, сигнализации и т. д. некоторые из этих подключений могут быть произведены при помощи уложенных на заводе проводов. Это в большей степени относится к магнитолам, для подключения которых в 99% случаев провода уже уложены как для подключения питания, так и для подключения динамиков.

С другой стороны, подключение другого штатного оборудования, не установленного на автомобиль, зачастую сталкивается с большими проблемами. Заключаются эти сложности не только в отсутствии штатных проводов, но и в конструкции блоков предохранителей и переключателей. Чаще всего при подключении необходимо будет не только добавлять провода, но и менять или добавлять коммутационное оборудование, что не всегда хорошо отражается на интерьере.

Общая классификация

Само понятие подразумевает под собой комплекс условных обозначений, которые предназначены для определения каких-либо конструктивных элементов или частей. В соответствии с правилами и требованиями ГОСТ 2.701-84 выделяют несколько видов, отличающихся как сферой применения, так и типом устанавливаемых обозначений.

Разделение по видам приведено в таблице ниже:

Таблица: разновидности схема

Вид схемы Буквенное обозначение
1 Электрические Э
2 Гидравлические Г
3 Пневматические П
4 Газовые (кроме пневматических) X
5 Кинематические К
6 Вакуумные В
7 Оптические Л
8 Энергетические Р
9 Деления Е
10 Комбинированные С

Так, для одного и того же устройства или объекта, при необходимости, могут разрабатываться сразу несколько схем, поясняющих принцип подключения, работы или реализации функций. Для электротехнического оборудования схемы подразделяются на несколько типов:

  • Принципиальные или полные – обозначаются цифрой 3;
  • Структурные – обозначаются цифрой 1;
  • Функциональные – обозначаются цифрой 2;
  • Общие – обозначаются цифрой 6;
  • Монтажные или схемы соединений – обозначаются цифрой 4;
  • Подключений – обозначаются цифрой 5;
  • Расположения и объединенные – обозначаются цифрой 7 и 0 соответственно.

При составлении конкретной схемы используется, как правило, буквенно-цифровые обозначения, к примеру, для электрической функциональной маркировка будет выглядеть как Э2, для газовой структурной Х1 и т.д.

Принципы графического обозначения каких-либо элементов на схемах определяются отраслевыми и государственными стандартами. Они же устанавливают требования к расположению составных частей, их размеры, нанесение шифров, наименований или маркировок.

Электрическое оборудование

Состоит из следующих основных узлов:

  • Аккумулятор.
  • Генератор переменного тока.
  • Электрическая проводка.
  • Система для управления двигателем.
  • Потребители электрической энергии.

Аккумулятор нужен для запуска двигателя и является источником энергии, который возобновляется. Когда двигатель не запущен, аккумулятор питает все энергопотребители автомобиля.

Генератор необходим для того, чтобы поддерживать постоянное напряжение в борт-сети и подзаряжать аккумулятор.

Проводка является множеством проводов, образующих бортовую сеть, которая соединяет между собой все потребители и источники электричества.

Система, управляющая двигателем, состоит из различных датчиков и электронного блока управления.

Потребители — это фонари, фары, система пуска и зажигания, стеклоподъемники и стеклоочистители.

Таким образом, строение автомобиля является не таким уж сложным, если не углубляться в детали. Ну а тем, кто хочет узнать более подробно обо всех деталях и узлах, рекомендуется искать специализированную литературу.

Классы электрооборудования

Электрооборудование всегда подразделялось на классы, основные из которых являются способы защиты людей от электрического поражения током:

  1. Нулевой класс занимается только минимальной изоляцией. Он обеспечивает воздушные промежутки.
  2. Первый класс соединяется с сетью электроэнергии трехжильными кабелями. Он выступает средством связи с защитным проводником.
  3. Второй класс обеспечивает предохранение и усиливает изоляцию за счет заземления. Это усиливает общую защиту в два раза.
  4. Третий класс занимается электрическим питанием от низкого напряжения и его разнообразных источников.

Для безопасного и продуктивного процесса взаимодействия с приборами, схемами, аппаратами и разумного потребления энергии, безусловно, помогут и выручат в случае возникновения проблем и неполадок такого рода базовые знания.

Краткий обзор видов моторов

Прежде всего, стоит отметить, что двигатель и мотор это одно и то же. Мотором чаще называют двигатели внутреннего сгорания или электрические. Не секрет, что двигатель служит источником энергии для передвижения транспортного средства. Большинство автомобилей предусматривает наличие двигателей внутреннего сгорания, которые условно можно поделить на:

• Поршневые, в которых расширяющиеся газы во время сгорания топлива заставляют двигаться поршень, который в свою очередь приводит в движение коленчатый вал автомобиля;

• В роторных двигателях те же газы приводят в движение вращающуюся деталь, собственно ротор.

Если углубляться, существует большое количество типов и подтипов двигателей. По типу топлива двигатели можно разделить на дизельные, бензиновые, газобаллонные и газогенераторные.

Также есть газотурбинные двигатели внутреннего сгорания, электрические, орбитальные, ротативные, роторно-лопастные и пр. На сегодняшний день наиболее распространенным является поршневой двигатель внутреннего сгорания.

Трансмиссия

Трансмиссия автомобиля — это совокупность механизмов и агрегатов для передачи крутящего момента от двигателя к ведущим колесам. Из составляющих трансмиссии можно выделить три основных узла:

  • коробка переключения передач или просто КПП (механические, роботизированные, автоматические или вариаторные)
  • ведущий мост или мосты (в зависимости от производителя)
  • шарнир равных угловых скоростей или, если выразится проще, карданная передача

Для того чтобы обеспечить плавную передачу крутящего момента на автомобиле установлено сцепление, благодаря которому происходит соединение вала двигателя с валом коробки передач. Сама коробка переключения передача нужна для того чтобы изменять передаточное число, а также уменьшать нагрузку на сам двигатель. Карданная передача необходима чтобы соединять коробку переключения передач непосредственно с колёсами или с ведущим мостом. А сам ведущий мост монтируется в корпусе коробки передач, если у машины передний привод. Если у автомобиля задний привод то ведущий мост служит задней балкой.

Маршрут транспортировки электричества

Итак, как мы уже сказали, начальной точкой является электрическая станция, которая, собственно, и генерирует электроэнергию. На сегодняшний день основными видами электростанций являются гидро- (ГЭС), тепло- (ТЭС) и атомные (АЭС). Помимо этого бывают солнечные, ветровые и геотермальные эл. станции.

Далее от источника электричество передается к потребителям, которые могут находиться на дальних расстояниях. Чтобы осуществить передачу электроэнергии, нужно повысить напряжение с помощью повышающих трансформаторов (напряжение могут повысить вплоть до 1150 кВ, в зависимости от расстояния).

Почему электроэнергия передается при повышенном напряжении? Все очень просто. Вспомним формулу электрической мощности — P=UI, тогда если передавать энергию к потребителю, то чем выше напряжение на линии электропередач — тем меньше ток в проводах, при той же потребляемой мощности. Благодаря этому можно строить ЛЭП с большим напряжением, уменьшив сечение проводов, по сравнению с ЛЭП с низшим напряжением. Значит и сократятся расходы на строительство — чем тоньше провода, тем они дешевле.

Соответственно от станции электричество передается на повышающий трансформатор (при необходимости), а после этого с помощью ЛЭП осуществляется передача электроэнергии на ЦРП (центрально распределительные подстанции). Последние, в свою очередь, находятся в городах или в близком расстоянии от них. На ЦРП происходит понижение напряжения до 220 или же 110 кВ, откуда электроэнергия передается к подстанциям.

Далее напряжение еще раз понижают (уже до 6-10 кВ) и происходит распределение электрической энергии по трансформаторным пунктам, именуемым также ТП. К трансформаторным пунктам электричество может передаваться не по ЛЭП, а подземной кабельной линией, т.к. в городских условиях это будет более целесообразно. Дело в том, что стоимость полосы отчуждения в городах достаточно высокая и более выгодно будет прокопать траншею и заложить кабель в ней, нежели занимать место на поверхности.

От трансформаторных пунктов электроэнергия передается к многоэтажным домам, постройкам частного сектора, гаражному кооперативу и т.д

Обращаем ваше внимание на то, что на ТП напряжение еще раз понижается, уже до привычных нам 0,4 кВ (сеть 380 вольт)

Если кратко рассмотреть маршрут передачи электроэнергии от источника к потребителям, то он выглядит следующим образом: электростанция (к примеру, 10 кВ) – повышающая трансформаторная подстанция (от 110 до 1150 кв) – ЛЭП – понижающая трансформаторная подстанция – ТП (10-0,4 кВ) – жилые дома.

Советуем изучить Дезинфекционное освещение для обеззараживания и лечения заболеваний

Вот таким способом электричество передается по проводам в наш дом. Как вы видите, схема передачи и распределения электроэнергии к потребителям не слишком сложная, все зависит от того, насколько большое расстояние.

Наглядно увидеть, как электрическая энергия поступает в города и доходит до жилого сектора, вы можете на картинке ниже:

Более подробно об этом вопросе рассказывают эксперты:

Как электричество поступает от источника к потребителю

ЛЭП

Тут стоит рассказать о том, какие сети используются для передачи электроэнергии. От электростанции до конечного потребителя электричество проходит не только через повышающий трансформатор и высоковольтные линии. Если посмотреть на современный город с высоты, можно заметить целый клубок проводов, образующий единую сеть.

Чтобы попасть к потребителю, с высоковольтных линий ток заново поступает в трансформатор, но на этот раз напряжение понижается. После чего он подается на распределительную сеть и расходится на промышленные предприятия, которые имеют свою подстанцию для получения нужного им напряжения, на городские подстанции, которые расформировывают электричество по магистральным кабелям и на районные подстанции.

Вам это будет интересно Щупы для мультиметра


Городская подстанция

От районных подстанций через линии электропередач электричество подается в частные, многоквартирные дома и объекты инфраструктуры. В спальных микрорайонах кабеля от подстанций в основном прокладывают под землей, откуда они выходят уже на щиток подъезда, который дальше распределяет ток на каждую розетку и лампочку в доме.


Силовой ящик многоэтажки

Постоянный ток

Вторым способом передачи электрического тока потребителю, является постоянный ток. Подобный ток является выпрямленным. Он встречается в аккумуляторах, батарейках, зарядных устройствах. Такой ток и сейчас подается потребителям некоторых стран, но в очень малых количествах. Его вырабатывают солнечные батареи. Постоянный ток можно подавать по действующим ЛЭП и подземным кабелям. Плюсы такой передачи, следующие:

  1. С расстоянием нет потери мощности. Не придется завышать напряжение на электростанции.
  2. Статическая устойчивость не оказывает влияния на передачу и распределение.
  3. Не требуется настраивать частотную синхронизацию.
  4. Напряжение можно передать всего по одной линии с одним контактным проводом.
  5. Нет влияния электромагнитного излучения.
  6. Минимальная реактивная мощность.

Постоянный ток для потребителя не подается только по причине огромной себестоимости оборудования для электростанций.

Проводимость электрического тока и процент завышения в начале передачи, во многом зависят от сопротивления самой ЛЭП. Снизить сопротивление, — а тем самым нагрузку — можно при помощи охлаждения до сверхнизкой температуры. Это помогло бы увеличить расстояние для передачи энергии и существенно снизить потери. Сегодня нет технологии занижения температуры линии электропередачи. Такая технология является крайне дорогой и требует больших изменений в конструкции. Но в регионах крайнего севера этот способ вполне работает и намного занижает процент передачи мощностей и потери от расстояния.

Классификация электрооборудования грузовика

  • небольшой продолжительности: включает такие приспособления, как структуры активации, направления сигнальных команд, прикуривателя, элементов накаливания и т.д.;
  • продолжительной работы: механизмы в виде систем вентиляции, защиты, ориентирования в пространстве, освещения пути перед машиной, сигнализаций и т.д.;
  • главной работы: относят приспособления, необходимые для полноценного функционирования транспортного средства. В частности, речь идет о механизмах начала работы, впрыска, контроля над двигателем, структуре перемещения топлива, электроусилителе, АКП и т.д.

При неполадках ремонт электрооборудования автомобиля не стоит производить работы самостоятельно, так как все компоненты взаимосвязаны и при отсутствии соответствующих знаний и навыков могут выйти из строя и не подлежать восстановлению.

Наиболее эффективный метод

Планета Земля является огромным конденсатором. Литосфера, в основном, проводит электричество за исключением небольших ее участков. Существует теория, что беспроводная передача энергии может осуществляться через земную кору. Суть такова: источник тока надежно контактирует с поверхностью земли, переменный ток определенной частоты перетекает с источника в кору и распространяется во всех направлениях, через определенные промежутки в земле размещаются приемники электротока, с которых он передается потребителям.

Суть теории в том, чтобы принимать и использовать ток только одной заданной частоты. Как в радиоприемнике настраивается частота приема радиоволн, так и в таких электроприемниках будет регулироваться частота принимаемого тока. Теоретически таким методом возможно будет передавать электроэнергию на очень большие расстояния, если частота переменного тока будет низкой, порядка нескольких Гц.

Подключение в электрической системе

Большинство из них подключены через выключатель зажигания, поэтому они работают только при включенном зажигании. Это предотвращает случайное оставление чего-либо, что может разрядить аккумулятор. Однако боковые и задние фонари, которые, возможно, придется оставлять включенными при парковке автомобиля, всегда подключаются независимо от выключателя зажигания. При установке дополнительных принадлежностей, таких как мощный обогреватель заднего стекла, всегда пропускайте его через выключатель зажигания. Некоторые вспомогательные компоненты могут работать без зажигания, переключая переключатель в положение «вспомогательные». Этот переключатель обычно подключает радио, чтобы его можно было воспроизводить при выключенном двигателе. Провода и печатные схемы. Соединения инструмента с этой печатной платой удаляются путем сжатия встроенных ловушек с каждого конца.

Проверка электрической системы

Когда это происходит, проверьте, нет ли короткого замыкания или обрыва, затем установите новый предохранитель с правильной силой тока (см. Проверка и замена предохранителей). Существует множество предохранителей, каждый из которых защищает небольшую группу компонентов, так что один взрыватель не отключает всю систему. Многие предохранители сгруппированы в блоке предохранителей, но в проводке могут быть линейные предохранители. Последовательные и параллельные цепи. Схема обычно включает в себя более одного компонента, например, лампочки в цепях освещения. Имеет значение, соединены ли они последовательно или параллельно друг другу. Например, лампа налобного фонаря имеет определенное сопротивление, так что она потребляет определенный ток для нормального свечения. Но в цепи есть как минимум две фары. Если бы они были соединены последовательно, электрический ток должен был пройти через одну фару, чтобы достичь другой.

Электрооборудование автомобилей ВАЗ

У таких автомобилей как ВАЗ-классика различных моделей (ВАЗ 2101- 07) схема электрооборудования самая простая, особенно у машин с карбюраторными двигателями. Особой сложностью не отличается и электрооборудование автомобилей ВАЗ-2108-09 (карбюратор).

На автомобилях ВАЗ 2101-07 ранних выпусков устанавливается электрооборудование с простейшей системой зажигания (СЗ), в состав которой входит:

  • свечи зажигания;
  • высоковольтные провода с наконечниками;
  • трамблер (прерыватель-распределитель);
  • катушка зажигания.

На подобной системе СЗ в прерывателе трамблера установлена контактная группа, а чтобы контакты меньше подгорали, в схему включен конденсатор. На более поздней «Классике» стала применяться бесконтактная СЗ – в схему был дополнительно включён коммутатор, а в трамблере вместо контактной группы прерыванием стал управлять датчик Холла.

На последних выпусках ВАЗ-классика зажиганием управляет электронный блок, в схеме СЗ есть датчики:

  • холостого хода;
  • положения дроссельной заслонки;
  • положения коленвала;
  • массового расхода воздуха.

На карбюраторных ВАЗ 2108-09 также применялась простая СЗ, но уже с первых выпусков машин в схему был включён коммутатор и трамблер с датчиком Холла.

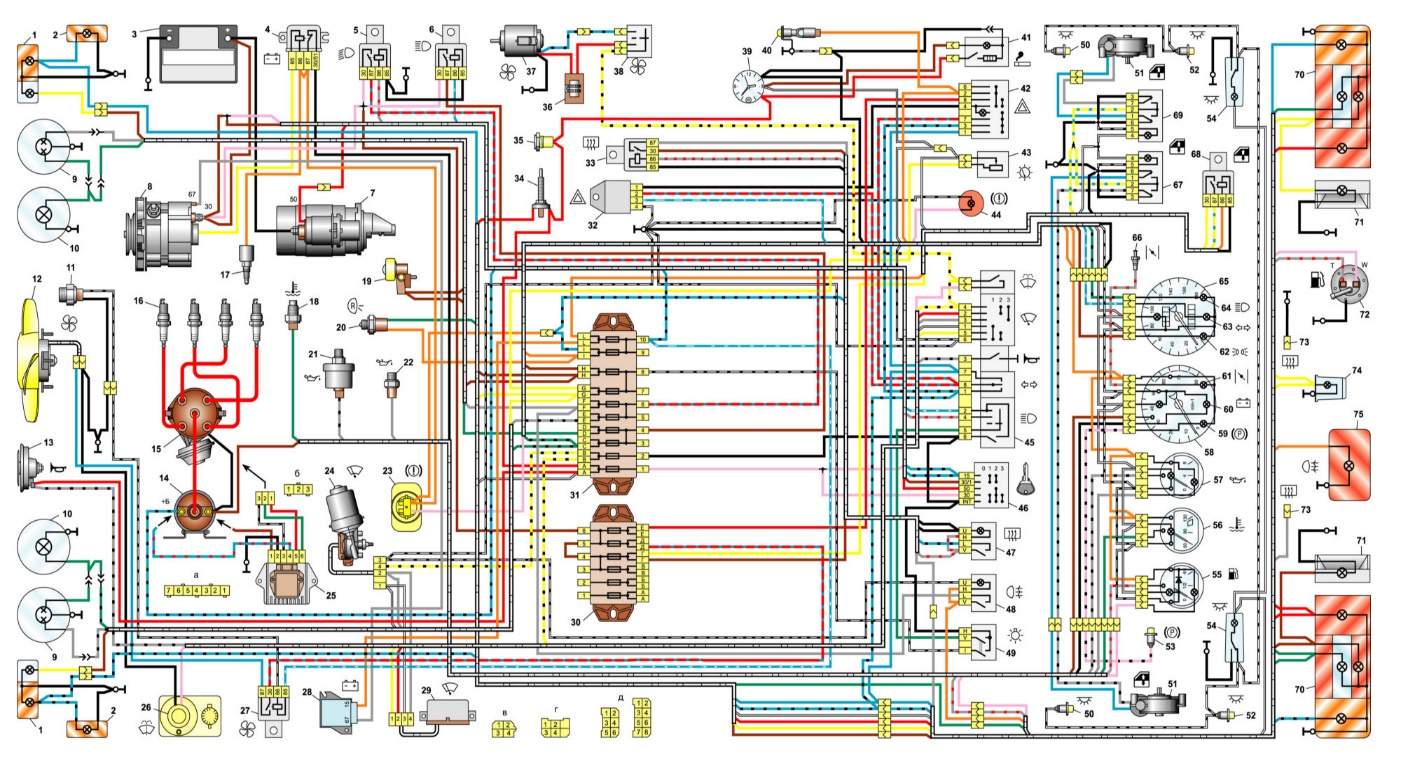

В схеме электрооборудования автомобилей ВАЗ также присутствует генератор, стартер, замок зажигания, электрическая проводка, блок предохранителей и прочие элементы. В современных автомобилях ВАЗ, таких как Chevrolet Niva, Lada Калина, Ларгус, Приора, Гранта, Datsun Mi-Do или On-Do используется система зажигания с электронным блоком управления, но в целом схема электрооборудования в этих машинах от более старых моделей принципиально ничем не отличается.

Типы устройств электромобиля

Выделяют такие машины на электричестве:

  • Внутригородские. Имеют невысокую мощность и скорость передвижения, на них установлены специальные ограничения по максимальной мощности. Небольшого диаметра колеса и малый вес позволяют двигаться в нормальном городском режиме;
  • Микроэлектромобили. Созданы с учетом плотного городского транспортного потока, имеют батарею небольшой емкости. Используются для небольших переездов, поездок в магазин, на работу и назад и т.п.;
  • Различные креативные варианты, типа трициклы;
  • Обычные авто. Привычные легковушки, типа некоторых популярных моделей от Tesla;
  • Грузовые. Пока еще не слишком распространены, но в перспективе могут использоваться в крупных городах для внутренних перевозок и уменьшения выбросов в атмосферу;
  • Троллейбусы, трамваи, автобусы на электродвижках также являются довольно популярным видом транспорта в любом крупном городе.

Также стоит упомянуть гибриды – транспорт, на котором установлен как электрический, так и бензиновый двигатель.

КОНТРОЛЛЕР

Это прибор, соединяющий аккумулятор и электродвигатель, который приводит в работу колеса. Так как литий-ионные технологии считаются «hi-tech», то это может быть еще одним аргументом в пользу новых электромобилей с микропроцессорным управлением.

Для управления контроллером есть педаль акселератора, которая по сути то же самое, что и педаль газа в автомобиле с двигателем внутреннего сгорания. Работает она по принципу реостата, который регулирует свет в доме. Педаль крепится к особому типу резистора, потенциометру, который в конечном итоге постепенно посылает небольшое количество переменного тока контроллеру.

Контроллер, в свою очередь, определяет сколько тока нужно подать от аккумулятора в двигатель.

В большинстве современных автомобилей, которые используют мощные двигатели переменного тока, контроллер также меняет полярность аккумулятора с постоянным током в переменный.

Электрооборудование автомобилей ВАЗ

У таких автомобилей как ВАЗ-классика различных моделей (ВАЗ 2101- 07) схема электрооборудования самая простая, особенно у машин с карбюраторными двигателями. Особой сложностью не отличается и электрооборудование автомобилей ВАЗ-2108-09 (карбюратор).

На автомобилях ВАЗ 2101-07 ранних выпусков устанавливается электрооборудование с простейшей системой зажигания (СЗ), в состав которой входит:

  • свечи зажигания;
  • высоковольтные провода с наконечниками;
  • трамблер (прерыватель-распределитель);
  • катушка зажигания.

На подобной системе СЗ в прерывателе трамблера установлена контактная группа, а чтобы контакты меньше подгорали, в схему включен конденсатор. На более поздней «Классике» стала применяться бесконтактная СЗ – в схему был дополнительно включён коммутатор, а в трамблере вместо контактной группы прерыванием стал управлять датчик Холла.

На последних выпусках ВАЗ-классика зажиганием управляет электронный блок, в схеме СЗ есть датчики:

  • холостого хода;
  • положения дроссельной заслонки;
  • положения коленвала;
  • массового расхода воздуха.

На карбюраторных ВАЗ 2108-09 также применялась простая СЗ, но уже с первых выпусков машин в схему был включён коммутатор и трамблер с датчиком Холла.

В схеме электрооборудования автомобилей ВАЗ также присутствует генератор, стартер, замок зажигания, электрическая проводка, блок предохранителей и прочие элементы. В современных автомобилях ВАЗ, таких как Chevrolet Niva, Lada Калина, Ларгус, Приора, Гранта, Datsun Mi-Do или On-Do используется система зажигания с электронным блоком управления, но в целом схема электрооборудования в этих машинах от более старых моделей принципиально ничем не отличается.

Короткое замыкание и предохранители

Если используется провод неправильного размера, или если провод обрывается или ломается, это может привести к случайному короткому замыканию, чтобы обойти сопротивление компонента. Ток в проводе может стать опасно высоким и расплавить провод или вызвать пожар. Блок предохранителей часто находится в группе компонентов, как показано здесь. Коробка показана с закрытой крышкой. Чтобы предотвратить это, вспомогательные цепи имеют предохранители. Самым распространенным типом предохранителей является короткий отрезок тонкой проволоки, заключенный в термостойкий корпус, часто из стекла. Размер защитного проводника является самым тонким, который может выдержать нормальный ток цепи без перегрева и оценивается в амперах. Внезапный скачок сильного тока короткого замыкания приводит к расплавлению или «взрыву» провода плавкого предохранителя, что приводит к разрыву цепи.

Приборы электрооборудования автомобиля

В автомобиле вырабатывают и генерируют электрический ток комплекс приборов электрооборудования. В него входят:

Генератор – состоящий из трех фаз, агрегат с электрическим активатором. Он призван перерабатывать производимую мотором механическую энергию в электрический ток. При включенном двигателе, он обеспечивает направленный ток в приборы и заряжает аккумулятор. Он состоит из:

— статора, индуктирующего на катушке ток

— ротора. Он встроен в шарикоподшипниках, которые получают вращательный импульс от коленвала, проходящий по обмотке электрический ток создает магнитную силу, индуцирующую электриеский ток на катушке статора.

Аппарат регулировки вольтности. Коленвал работает с непостоянной частотой. Чтобы напряжение не скакало, нужен стабилизатор. При скачках напряжения, якорь вибрирует, заставляя электрическую цепь прерываться, включая и выключая из нее добавочное звено, стабилизируя необходимое постоянство в цепи. Для предотвращения искрения применяют дроссель. Поддержание постоянного напряжения может осуществляться с помощью микроэлектронных регуляторов.

Итак, с помощью генератора аппарата достигается независимость постоянного напряжения от переменчивости вращения коленвала.

Батарея аккумулятора. Он питает приборы при не запущенном моторе. В ней происходит преобразование энергии химических реакций в электрическую энергию. Благодаря низкому сопротивлению, он может быстро отдавать большой силы ток в стартер, для пуска двигателя.

Одна из основных параметров аккумулятора является его ёмкость – энергию, которую он отдает в период от полной зарядки до абсолютной разрядки. С возникновением изменений в батареи (изношенности, уменьшение количества кислоты и др.), ёмкость уменьшается.

Корпус представляет собой пластмассовый короб, со встроенными последовательно соединенными электродами, разделенными изолирующими стенками. Каждая секция снабжена резьбовой воронкой, для проверки и доливания аккумуляторной жидкости. Как и любая другая батарея, имеет два противоположных полюса (+ и -).

Химически активный элемент аккумулятора (кислота) требует соблюдения правила безопасности. Запрещается близко подносить источник открытого огня. Избегайте попадания электролита на кожу и в глаза.

Полярность в электрической системе

Положительная и отрицательная полярностьЭлектричество течет только от одной батареи в одном направлении, и некоторые компоненты работают, только если поток через них направлен в правильном направлении. Это принятие одностороннего потока называется полярностью. На большинстве автомобилей отрицательный () вывод батареи заземлен, а положительный (+) источник питания подключен к электрической системе. Это называется отрицательной системой заземления, и, например, когда вы покупаете электрооборудование, убедитесь, что оно подходит для системы вашего автомобиля. Вставка радио с неправильной полярностью повредит комплект, но большинство автомобильных радио имеют внешний переключатель полярности, чтобы соответствовать автомобилю. Перед установкой переключитесь на правильную настройку.

Виды

Чтобы лучше разобраться в многообразии, которое нам дарит авторынок, стоит рассмотреть существующие виды электродвигателей для электромобилей.

Их можно условно классифицировать по типу тока:

  • устройства переменного тока;
  • конструкции постоянного тока;
  • решения универсального образца (способны функционировать от постоянного и переменного тока).

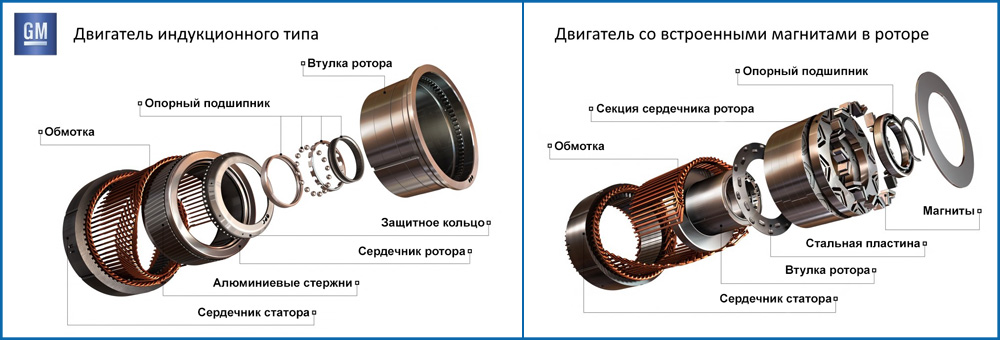

Электродвигатели переменного тока делятся на группы:

  • асинхронные – скорость вращения магнитного поля статора выше скорости вращения ротора;
  • синхронные – частоты вращения магнитного поля статора и ротора совпадают.

С учетом используемого количества фаз, электрические устройства разделяют на: одно-, двух-, трехфазные.

Если привести реальные образцы, используемые известными автопроизводителями, то хороший пример применения трехфазного агрегата асинхронного типа – Volt от Chevrolet. Он является гибридным автомобилем. Пример трехфазного синхронного двигателя — i-MiEV от Mitsubishi. А этот автомобиль является исключительно электрическим.

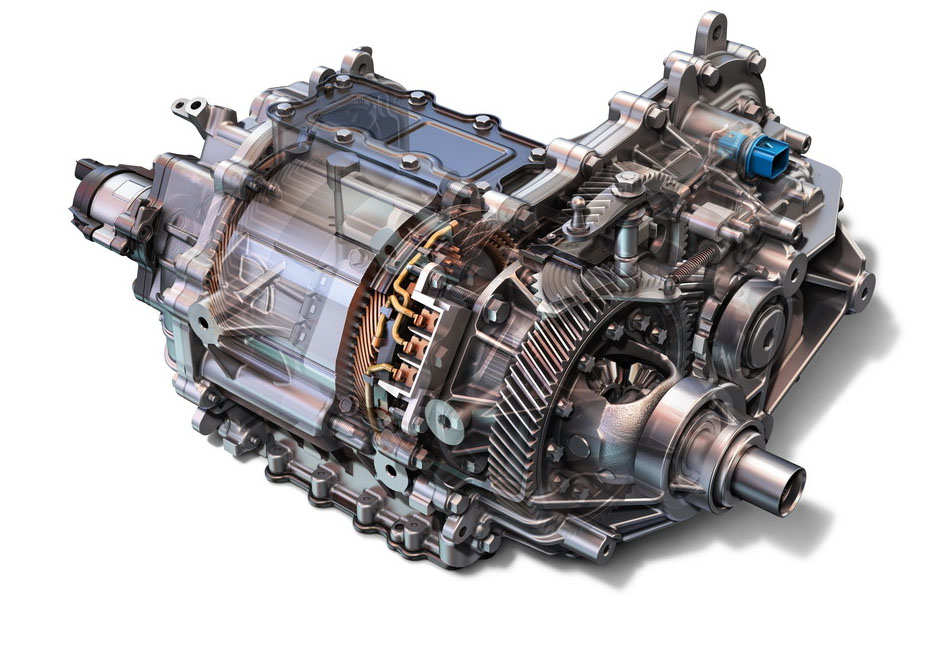

Силовая установка Chevrolet Volt

Следует отметить, что у разных производителей разные двигатели, отличающиеся массой, мощностью, габаритами и прочими параметрами.

Есть еще одна классификация – по конструкции щеточно-коллекторного узла. Такие агрегаты бывают:

  • Бесколлекторными. Представляют собой замкнутую систему, в которую входят: преобразователь координат, инвертор и извещатель положения.
  • Коллекторными. Щеточно-коллекторный узел играет роль в такой конструкции одновременно и извещателя положения ротора, и переключателя тока в обмотках. В основном используется ток постоянной частоты.

Ротор электродвигателя

В конструкциях электромобилей зачастую задействуются коллекторные моторы, хотя есть примеры и с иными моделями. Как вариант — автомобиль «Санрейсер», в котором установлен как раз бесколлекторный двигатель от компании General Motors. При массе 3,6 кг его КПД составляет 92%.

Нельзя не отметить еще один тип двигателя, который используется в некоторых современных моделях авто. Это система мотор-колесо. Пример — спорт-кар Volage. В такой конструкции предусмотрена возможность регенерации энергии торможения. Для этого используется тяговый двигатель Active Wheel. Он весит всего 7 кг, что позволяет добиться приемлемой массы колеса – 11 кг.

Самой распространенной сегодня конструкцией является решение с питанием от аккумуляторной батареи. Она нуждается в регулярной зарядке, способной реализоваться за счет внешних источников, генератора в конструкции и рекуперации энергии торможения. Генератор действует от ДВС, поэтому такая схема работы уже не относится к чисто электрическим. Подобные машины называют гибридными.

Конструкция и маркировка

    1. Система сигнализации

Устройство и принцип работы сигнализации Все элементы любой сигнализации можно разделить на три типа: исполнительные устройства; считывающие устройства (датчики); блок управления. Включение и выключение сигнализации (постановка на охрану) происходит с помощью брелка управления. В штатных системах управление сигнализацией совмещено с управлением центральным замком и выполнено в одном устройстве вместе с ключом зажигания. В нем же находится и метка иммобилайзера. Однако это совершенно разные системы и работают независимо друг от друга. Радиоприемник (антенна) принимает сигнал от брелка. Он может быть статическим и динамическим. Статические сигналы имеют постоянный код шифрования, поэтому подвержены перехвату и взлому. На данный момент они уже почти не используются. При динамическом кодировании пакеты передаваемых данных постоянно меняются, создавая высокую защиту от перехвата. Используется принцип генератора случайных чисел. Следующим развитием динамического является диалоговое кодирование. Связь между брелком и приемником осуществляется по двухстороннему каналу. Другими словами, реализуется функция «свой-чужой». Разнообразные датчики относятся к входным устройствам. Они анализируют изменения различных параметров (давления, наклон, удар, свет, движение и др.) и посылают информацию в блок управления. В свою очередь, блок включает в работу исполнительные устройства (сирена, маячки, мигание фар).

    1. Контрольно-измерительные приборы
  • указывающие (указатели);
  • сигнализирующие (сигнализа­торы).

датчика и провода от источника тока

  1. Схема электрооборудования автомобиля.

источникипотребители токаотработавших газовавтомобиля на грязных разбитых дорогахнедостаточного уровня тормозной жидкости Йошкар-Ола, 2020
