Зарядное устройство для аккумулятора автомобиля: как сделать своими руками, варианты, схемы, правила

ЗУ с дискретным регулированием

Регулировка тока и напряжения производится с помощью набора балластных конденсаторов С1 – С4 и тумблеров S1 – S4.

Включением тумблеров S1 – S4 в различных сочетаниях, можно ступенчато регулировать ток с дискретностью примерно в 1 А.
Всего существует 16 комбинаций положений тумблеров, т.е схема реализует 16 значения зарядного тока и напряжения, что вполне достаточно для качественной зарядки.
Схема надежная, хорошо себя зарекомендовала, но требует тщательного согласования величины емкостей С1 – С4 с напряжением вторичной обмотки.
После сборки нужно произвести предварительную проверку и настройку на активной нагрузке, например, на автомобильных лампах.

В этом устройстве на выводы батареи подаются прямоугольные импульсы выпрямленного напряжения с регулируемой скважностью (соотношение длительности импульсов и пауз между ними). От нее зависит величина среднего зарядного тока

Регулировка производится потенциометром Р5, задающего скважность генератора, собранного на микросхеме DD. Более подробная информация об этой схеме содержится в №11 журнала «Радио» за 2011 г

Общие сведения о процессе зарядки АКБ

Заряд автомобильного аккумулятора необходим при падении напряжения на клеммах менее 11,2 Вольта. Несмотря на то, что аккумуляторная батарея может запустить двигатель автомобиля и при таком заряде, во время длительной стоянки при пониженных напряжениях начинаются процессы сульфатации пластин, которые приводят к потере емкости АКБ.

Поэтому во время зимовки автомобиля на стоянке либо в гараже необходимо постоянно производить подзарядку аккумулятора, следить за напряжением на его клеммах. Более лучший вариант – снять аккумуляторную батарею, занести в теплое место, но все равно не забывать о поддержании его заряда.

Заряд аккумулятора ведется постоянным либо импульсным током. В случае зарядки от источника постоянного напряжения обычно выбирается ток заряда равный одной десятой от емкости АКБ.

Например, если емкость аккумуляторной батареи составляет 60 ампер-часов, ток заряда следует выбирать 6 Ампер. Однако, исследования показывают, что, чем меньше ток заряда, тем наименее интенсивно идут процессы сульфатации.

Мало того, существуют методы десульфатации пластин аккумулятора. Они заключаются в следующем. Сначала АКБ разряжается до напряжения 3 – 5 Вольт большими токами малой длительности. Например такими, как при включении стартера. Затем идет медленный полный заряд током около 1 Ампера. Такие процедуры повторяют 7-10 раз. Эффект десульфатации от этих действий есть.

Практически на таком принципе основаны десульфатирующие импульсные зарядные устройства. АКБ в таких приборах заряжается импульсным током. За период зарядки (несколько миллисекунд) на клеммы аккумулятора подается разрядный короткий импульс обратной полярности и более длительный зарядный прямой полярности.

Очень важно в процессе заряда не допустить эффекта перезаряда аккумуляторной батареи, то есть момента, когда он зарядится до предельного напряжения (12,8 – 13,2 Вольта в зависимости от типа АКБ). Это может вызвать закипание аккумулятора, увеличение плотности и концентрации электролита, необратимые разрушения пластин

Именно поэтому заводские зарядные устройства снабжены электронной системой контроля и отключения

Это может вызвать закипание аккумулятора, увеличение плотности и концентрации электролита, необратимые разрушения пластин. Именно поэтому заводские зарядные устройства снабжены электронной системой контроля и отключения.

Тестирование аккумуляторов многофункциональным зарядным устройством Litokala Lii 500:

Для начала протестируем аккумуляторы 18650 на ёмкость, сопротивление и сравним характеристики от заявленных продавцом.

Проверять будет при помощи многофункционального универсального зарядного устройства Litokala Lii – 500, при помощи устройства можно провести быстрый или полный тест аккумуляторов (26650, 18500, 21700 3,7, в Li-Ion и NiMH AA AAA) для теста заряд разряд можно выбрать какой мощностью заряжать и разряжать аккумуляторы это может быть 250 mah или 500 mah.v

Моё зарядное устройство имеет четыре слота под аккумуляторы вставим в них аккумуляторы 18650 и проверим быстрым тестом их ёмкость, быстрый тест не означает что это будет быстро, примерно не менее 8 часов потребуется на разряд и заряд более того я выбрал позицию заряд-разряд 250 миллиамперами и при таком токе потребуется возможно больше времени.

внешний вид зарядного устройства Litokala Li500

умное зарядное устройство Litokala Li500

толщина аккумулятора 18650 равна 18 мм

длина аккумулятор 18650 равна 65 мм

Аккумуляторы 18650 с заявленными характеристиками – полная маркировка (ICR18650-26F, 3,7 В 2600 мАч) заряжать такие аккумуляторы можно более 1000 раз что означает если практически ежедневно использовать аккумулятор и заряжать то его должно хватить на 3+ года, ICR в аккумуляторе используется кобальт + литий, маркировка 18650 расшифровывается как размер аккумулятора, то есть имеет в диаметре 18 мм, а длина 650 мм, аналогично и с другими, например, 26650 имеет в диаметре 26 мм длина 65 мм, нижняя граница разряда нормальная рекомендуемая 3,7 вольта но может отдавать до 2,75 вольт и это может привести к быстрому износу в следствии увеличения значений внутреннего сопротивления и потеря ёмкости, а заявленная ёмкость 2600 mah после теста будет понятно какая в действительности ёмкость этих аккумуляторов.

Немного рекомендаций:

ВНИМАНИЕ: данные аккумуляторы нельзя заряжать без специализированного зарядного устройства или платы защиты bms в противном случае при перезаряде такой аккумулятор попросту воспламенится, время горения порядка 3-5 минут, с очень сильным выбросом лития и его воспламенением, тушить водой нельзя это только усугубит ситуацию. При правильном использовании аккумуляторов такого типа они безопасны

Нельзя прокалывать, бросать в огонь, перегревать.

ХРАНЕНИЕ В ЗИМНИЙ ПЕРИОД: аккумуляторы, собранные из литий ионных элементов следует хранить в сухом помещении, нельзя хранить вблизи источника тепла, оптимальная температура хранения от +8 до +25, заряд аккумулятора желательно оставить на 60-70% так чтобы в секции было примерно 3,8 вольт, саморазряд у данного типа АКБ очень низкий и составляет не более 1% в месяц.

Fast test измеряем реальную ёмкость элементов 18650:

ставлю на быстрый тест аккумуляторы

Видно, что сопротивление тестируемых аккумуляторов вполне отличная внесу значения в таблицу, таким образом я проверю все 70 аккумуляторов из которых будет собираться АКБ электровелосипеда они будут отсортированы по ёмкости для сборки секций с максимально равными значениями, это нужно чтобы собранный аккумулятор выдавал максимальные возможные характеристики.

После нескольких часов заряда и разряда малым током я получил такие значения по элементам
1=2734 mah, 2=2754 mah, 3=2752 mah, 4=2788 mah вношу эти значения в таблицу и постепенно таким образом проверю все элементы и занесу в таблицу, и подпишу элементы.

тест завершён вот такая ёмкость у каждого аккумулятора 18650

после внесения данных у меня сформировалась такая таблица

Согласно полученным результатам можно сказать что данные аккумуляторы не только соответствуют заявленным характеристикам 2600 mah, но и превышают их в среднем значении 2740mah что очень и очень приятно.

Пол месяца спустя

Долго ли, коротко ли сказка сказывается, да не скоро дело делается. Итак, проверены все 70 элементов, значения внесены в таблицу, заняло это немало времени около 15 дней))) но зато теперь можно точно отсортировать все элементы по секциям что бы получились равные значения, для этого надо перейти на сайт (repackr.com) и внести данные по ёмкости аккумуляторов.

Мощное импульсное зарядное устройство для автомобильного аккумулятора

Такой блок питания был создан после того, как сгорел мой лабораторный БП, который прослужил всего пару месяцев. Было решено из подручных средств собрать мощный сетевой ИБП, который при желании можно было использовать в качестве зарядного устройства для автомобильных аккумуляторов.

За основу была взята схема полумостового инвертора на драйвере IR2153. По идее, такой инвертор можно собрать из подручного хлама, почти все основные компоненты можно снять из компьютерного блока питания.

На входе питания собран простой сетевой фильтр, пленочные конденсаторы 0,1мкФ подобраны с рабочим напряжением 400 Вольт до и после дросселя, сам дроссель выпаян из платы компьютерного блока питания. На кольце намотаны две независимые обмотки проводом 0,9мм, количество витков каждой обмотки — 10.

Термистор на входе питания защищает полевые ключи от бросков напряжения во время включения схемы. Диодный мост — можно взять готовый или же собрать из 4-х выпрямительных диодов с обратным напряжением не менее 400 вольт и током 1,5-3 А, в моем случае использован готовый диодный мост на 600 Вольт 4А.

От емкости электролитов зависит основная мощность, электролиты легко можно найти в любом компьютерном блоке питания. Мощность инвертора с таким раскладом компонентов составляет порядка 200ватт.

Трансформатор тоже был взят готовый, от того же компового блока питания. Поскольку ИБП должен работать в качестве лабораторного БП, то диапазон выходных напряжений должен быть широким. Трансформатор от компьютерного БП позволяет получить 24 Вольт без переделок, чего вполне достаточно для штатных радиолюбительских дел. Увеличить выходное напряжение можно двумя способами — повышением рабочей частоты генератора или же перемоткой импульсного трансформатора.

Ограничительный резистор 47К брать с мощностью 2 ватт, он обеспечивает питание микросхемы, номинал резистора может отклоняться на 10% в ту или иную сторону. В качестве диодного выпрямителя использована мощная сборка Шоттки, которая в себе содержит два мощных диода по 30А.

После выпрямителя напряжение сглаживается конденсатором 50Вольт 1000мкФ, чего вполне достаточно, но при желании можно увеличить емкость.

Полевые ключи обязательно должны быть высоковольтными, можно использовать ключи типа IRF740/IRF840 и другие. Хочу также заметить, что мощность такого блока питания можно поднять до 400 ватт, при этом заменяя только электролиты, крайне не советую повышать мощность более 500 ватт.

Какой же блок питания без защиты от КЗ? Изначально думал реализовать защиту в первичной цепи схемы, но это будет уже трудно настраиваемая схема, поскольку у многих возникают проблемы связанные именно с защитой, а поскольку изначально мне захотелось собрать устройство, которое бы могли повторить радиолюбители не имеющие нужного опыта работы с ИИП, то решил отказаться от идеи, этим не портить и не усложнять основную схему.

Сама защита реализована на отдельной плате, состоит из двух транзисторов. Номиналом шунта можно грубо настроить ток срабатывания защиты, номиналом переменника, можно более точно настроить на нужный ток срабатывания.

При КЗ и перегрузке блока питания, загорится индикатор и питание отключается, блок выходит из защиты моментально, при отсутствии кз или перегруза на выходе.

Полевой транзистор практически любой, с током 20-100A, можно использовать ключи типа irfz44, irfz40, irfz24, irfz46, irfz48, irf3205 и другие. Регулятор мощности — одна из важнейших частей блока питания. За основу взял схему ШИМ регулятора, поскольку такое управление имеет очень много плюсов.

ШИМ — регулятор построен на таймере 555 и мощном ключе IRFZ44, напряжение плавно можно регулировать от . до максимального выходного напряжения с трансформатора.

Данный блок справляется с любыми задачами, которые могут возникнуть в радиолюбительской практике — легкий, мощный и компактный, вольт/амперметр будет цифровым, заказан отдельно на интернет магазине, будет установлен на блок в ближайшее время.

Сборочный процесс

Непосредственно сам сборочный процесс простой схемы зарядного устройства, который будет проводиться в домашних условиях (или в гараже), может выглядеть следующим образом:

Вскрыть корпус и убрать все провода за исключением зеленого. Только предварительно отметить либо запомнить места соединения черного (GND) и желтого (+12 В).
Зеленый провод припаивается к месту, где был черный. Это делается для того, чтобы блок запускался без системной платы ПК. Далее на место пайки черного провода поставить отвод для отрицательного провода АКБ. На то место, где находился желтый провод, припаивается плюсовой контакт зарядки аккумулятора.
Найти микросхему TL 494 (либо ее аналог). При всем многообразии компьютерных блоков питания без этих элементов обойтись нельзя.
От первой ноги микросхемы (обычно левая нижняя) следует отыскать резистор, соединенный с выходом +12 (желтый провод).
Найденный резистор выпаивается, после чего тестером замеряется его параметр. Подобрать переменный резистор, близкий по номиналу, и выставить нужное сопротивление. Теперь можно запаять элемент вместо убранного резистора гибкими проводами.
Запустить блок питания и регулировкой переменного транзистора получить нужное напряжение на выходе – не более 14,3. Здесь главное не переборщить ибо предел составляет 15 В и устройство просто отключается.
Выпаять из схемы простого зарядного устройства переменный резистор, сохранив настройку и замерить полученное сопротивление. Теперь остается подобрать резистор с полученным номиналом (один либо несколько) и запаять в схему.
Проверить блок питания на выдачу необходимого напряжения. После этого остается собрать корпус в обратном порядке. В качестве дополнительной опции можно к выходам («+» и «-») подключить вольтметр, разместив его на корпусе для наглядности.

Полученное устройство в достаточной степени надежно и вполне способно заменить заводские аналоги.

Однако в ходе использования такого прибора следует не забывать о том, что он снабжен защитой от перегрузки, но это не спасает, если не соблюдать полярность. Иными словами, стоит только при подключении зарядного устройства к АКБ перепутать плюс с минусом (что бывает, хоть и нечасто), оно выйдет из строя мгновенно!

ПИ или ИБП?

В наши дни компьютерный импульсный блок питания (ИБП) может оказаться доступнее трансформатора на железе; вдруг он просто в хламе валяется. ИБП часто переделывают в лабораторные БП, но, вообще говоря, это плохой вариант. Выходное напряжение по каналу +12 В удается задрать максимум до 16-17 В, чего для конструкторско-исследовательских целей маловато. А уровень импульсных помех на выходе тогда, мягко говоря, великоват. Как налаживать УМЗЧ с собственными шумами в –66 дБ (что еще очень скромненько), если по питанию «шерсти прет» на –44 дБ или хуже того? Но вот зарядка для аккумулятора автомобиля на 60 А/ч из ИБП получается отличная, и отдельную защиту городить не надо, все уже есть. Переделывают ИБП в авто ЗУ в целом след. образом:

Удаляют выходные провода кроме желтых (+12 В), черных (общий, масса, GND) и зеленого провода логического включения PC ON;
Провод PC ON закорачивают на массу (соединяют с любым из черных);
Ставят механический выключатель сети, если нет штатного сзади;
По схеме или руководствуясь собственным опытом, ищут в обвязке стабилизатора +12 В резистор в цепи обратной связи Rcs;
Заменяют его потенциометром на 10 кОм Rн;
Вращая движок Rн, устанавливают в канале +12 В напряжение +14,4 В;
Замеряют полученное значение Rн и вместо Rcs впаивают постоянный резистор ближайшего номинала из стандартного ряда, допуск на разброс до 2%;
По возможности встраивают в ИБП универсальный указатель напряжения и тока (см. далее) для контроля заряда, питание его – от цепи заряда или +5 В (красный провод);
Сводят желтые и черные провода в отдельные жгуты, надежно присоединяют к ним токовые шланги с зажимами для подключения к АКБ – зарядка готова!

Простое зарядное устройство для АКБ на основе тиристора

По сути, речь идёт о тиристорном регуляторе. В прилагаемой схеме нет блока защиты, контрольного модуля и иных наворотов. Простота и минимальное количество деталей обусловили популярность этой несложной конструкции.

Возникает вопрос: не проще ли приобрести готовое устройство на тиристорах в магазине? Вроде бы, так и нужно поступить. Но у заводских недорогих ЗУ есть некоторые проблемы. Например, ток настраивается солидным переключателем, элементарно убавляющим либо прибавляющим витки в обмотке II трансформатора. Благодаря этому ток возрастает или падает. Получается грубо, ступенчато. А более качественное ЗУ стоит достаточно дорого. Поэтому имеет смысл сделать простое зарядное устройство своими руками. Плюсы:

доступность электронных компонентов и невысокая их стоимость;
лёгкость в поиске требуемой схемы (через интернет);
плавность регулировки тока зарядки (диапазон 1010 ампер);
использование импульсного тока, продлевающего эксплуатационный срок аккумулятора;
простая наладка;
стабильное функционирование.

Принцип работы схемы и подбор деталей

Перед вами фазоимпульсный регулятор, где главными элементами являются тиристоры. Под текстом – доступная схема зарядного устройства для автомобильного аккумулятора:

Электронные компоненты зарядного устройства для автомобиля, которое вы хотите собрать своими руками, с учётом обозначения:

С1 – от 047 до 1 мкФ на 63 В;
R1 сопротивлением 6,8 кОм (Р = 0,25 Вт);
R2 на 300 Ом;
R3 на 3,3 кОм;
R4: 110 Ом;
R5: 15 кОм;
R6: 50 Ом;
R7 на 150 Ом мощностью 2 Вт;
VD1 – диод импульсного типа, обратное напряжение от 50 В;
VS1 – тиристор Т-160, 250 или КУ202;
транзисторы с прямым переходом КТ315 или им подобные (КТ3107 и т. д.);
транзисторы с обратным переходом КТ361, КТ 3102 и т. п.;
FU1: предохранитель на 10 А (подойдёт деталь на 15–20 А, с запасом).

На тиристор воздействуют компоненты VT1 и VT2. Затем в работу вступает диод, защищающий цепь от скачков напряжения, возникающих на VS1. R5 в самодельном зарядном устройстве для аккумулятора «вычисляет» I = 1/10 ёмкости. При 60 А/ч используется зарядка в 6 А. Чтобы знать точно, на контактах, ведущим к заряжаемому изделию, желательно вставить амперметр. Это позволит держать контроль над процессом.

Теперь о питании. Схема самодельного зарядного устройства для автомобильного аккумулятора подразумевает применение трансформатора, выдающего от 18 до 22 В. При большем значении сопротивление R7 увеличьте до 200 Ом. Не забудьте элементы моста на диодах закрепить на охлаждающих алюминиевых радиаторах (применяйте специальную пасту). Стоит отметить: использование диодов старого образца типа Д242 подразумевает их установку на радиатор через изолирующие прокладки-шайбы. Номинал предохранителя должен соответствовать применяемому току. Если это до 6 А, то для FU1 вполне достаточно 6,3 А. Ниже – схема для зарядных устройств для автомобильного аккумулятора (обратная сторона печатной платы):

Помимо предохранителя, существуют электронные способы гарантии от замыкания и перепутывания полюсов, что ведёт к выходу из строя ЗУ. Например, у вас имеется изделие, где уже невозможно различить «плюс», «минус». Тогда поможет специальная схема, сигнализирующая о неправильном подключении клемм. Её нужно включать последовательно между АКБ и ЗУ:

Используемые детали:

R1 и R2 – резисторы сопротивлением по 510 Ом;
VD1 и МВ2 – диоды (например, 1N4148 или ему подобные);
VD3 и МВ4 (можно не устанавливать);
реле любое на 12 В и 15 А (можно вытащить из отслужившего своё UPS);
светодиоды любые.

Схема работает просто. При соблюдении полярности заряд, ещё имеющийся в батарее, замкнёт контакты реле, процесс начнётся, что подтвердит загоревшийся зелёный светодиод. Если же контакты перепутаны, зажжётся красный сигнализатор. Ниже – печатная плата устройства, защищающего от несоблюдения полярности при зарядке:

Ещё важно знать: 3 нюанса об эксплуатации

Самоделка по способу эксплуатации несколько отличается от заводского варианта. Это объясняется тем, что у покупного агрегата имеются встроенные функции, помогающие в работе. Их сложно установить на аппарате, собранном дома, а потому придется придерживаться нескольких правил при эксплуатации.

Зарядное устройство, собранное своими руками не будет отключаться при полной зарядке аккумулятора. Именно поэтому необходимо периодически следить за оборудованием и подключать к нему мультиметр – для контроля заряда.
Нужно быть очень аккуратным, не путать «плюс» и «минус», иначе зарядное устройство сгорит.
Оборудование должна быть выключено, когда происходит соединение с зарядным устройством.

Выполняя эти простые правила, получится правильно произвести подпитку АКБ и не допустить неприятных последствий.

Нюансы регулировки напряжения на блоке ATX с ШИМ TL494

Главная задача переделки – добиться U = 14,4 В для успешной зарядки изделия. Алгоритм действий:

Провода, присоединённые к плате, отпаяйте. Но зелёный оставьте и припаяйте к «минусу» (это токоведущие площадки, ранее бывшие с проводками тёмного цвета). Такая операция позволит запустить блок.
Возьмите любые провода, припаяйте к той же «массе» и шине +12 В.
Далее придётся работать с ШИМ, конкретно – микросхемой TL494 или её аналогом. Необходимо разыскать 1-й контакт детали (нижний левый).
Переверните плату и просмотрите дорожку, идущую от ножки микросхемы. Вы увидите, что 1-й контакт соединён с тремя резисторами. Нас интересует сопротивление, соединённое с плюсовыми выводами блока. На фото ниже он выделен красным:

Выпаяйте резистор из платы и определите тестером его сопротивление. Например, это 38 кОм (для каждого компьютерного БП цифра своя). Припаяйте пару проводов, как это показано ниже:

Найдите переменное сопротивление с таким же номиналом и припаяйте к этим двум проводкам. Включите БП в сеть и, поворачивая движок компонента, добейтесь напряжения 14,5 В.

Далее нужно выпаять переменное сопротивление и замерить его тестером. Подберите соответствующую деталь – постоянное сопротивление. Можно использовать пару компонентов, спаяв их последовательно. Протестируйте работу устройства. Для удобства стоит привернуть подходящую ручку для переноски и установить амперметр. Но об этом – далее.

Как сделать простейшее трансформаторное устройство

Схема этого зарядного устройства из трансформатора примитивна, но работоспособна и собирается из доступных деталей – таким же образом сконструированы и заводские зарядные устройства простейшего типа.

По своей сути – это двухполупериодный выпрямитель, отсюда и требования к трансформатору: так как на выходе таких выпрямителей напряжение равно номинальному напряжению переменного тока, помноженному на корень из двух, то при 10В на обмотке трансформатора мы получим 14,1 В на выходе зарядного устройства. Диодный мост берётся любой с прямым током более 5 ампер или собрать его из четырех отдельных диодов, с теми же требованиями к току подбирается и измерительный амперметр. Главное – разместить его на радиаторе, который в простейшем случае представляет собой алюминиевую пластину не менее 25 см2 площадью.

Примитивность такого устройства – не только минус: за счет того, что у него нет ни регулировки, ни автоматического отключения, оно может использоваться для «реанимации» сульфатированных аккумуляторов. Но не нужно забывать и об отсутствии защиты от переполюсовки в этой схеме.

Главная проблема – где найти трансформатор подходящей мощности (не менее 60 Вт) и с заданным напряжением. Можно использовать, если подвернется советский накальный трансформатор. Однако его выходные обмотки имеют напряжение 6,3В, поэтому придется соединять две последовательно, одну из них отмотав так, чтобы в сумме на выходе получить 10В. Подойдет недорогой трансформатор ТП207-3, у которого вторичные обмотки соединяются следующим образом:

Отматываем при этом обмотку между клеммами 7-8.

ИП

Если лишнего ИБП под рукой нет, то для ИП ЗУ нужно искать трансформатор на железе, его собственная постоянная времени (электрическая инерция) больше таковой АКБ, что очень хорошо по безопасности пользования. «Лепить» самодельный ИБП ни в коем случае не надо, его постоянная времени по выходу на 2 порядка меньше, чем у АКБ. Самодельный ИБП для ЗУ без сложных встроенных схем защиты способен стать причиной разного рода нештатных ситуаций. Помните – кипение электролита это туман и брызги крепкой ядовитой кислоты! А если АКБ с герметичными банками, то возможен и ее взрыв!

ИП ЗУ состоит из понижающего трансформатора и выпрямителя. Сглаживающий фильтр для зарядки АКБ не нужен. Трансформатор ИП ЗУ рекомендуют искать силовой с накальными обмотками от старых ламповых телевизоров – ТС-130, ТС-180, ТС-220, ТС-270. По мощности они годятся с избытком, но, во-первых, от влаги никак не защищены, в гараже могут и не перезимовать. Во-вторых, специалисты по вторичным металлам прекрасно знают, сколько выручки дает ТС, и найти их становится все труднее.

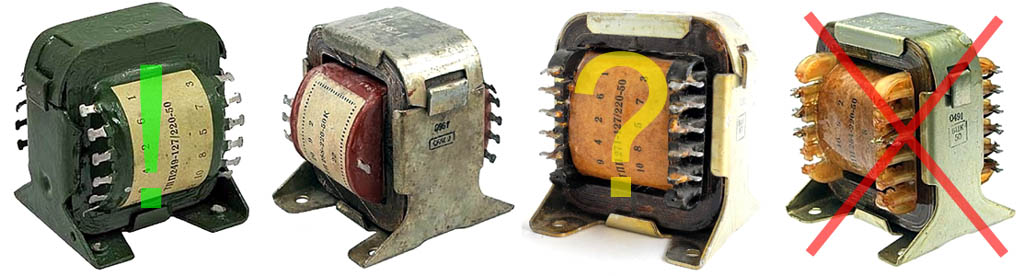

Понижающие трансформаторы типов ТП и ТПП

Если нет желания и/или возможности рассчитать и намотать трансформатор самому, для ИП ЗУ лучше будет купить трансформатор ТП или ТПП, они дешевле, чем ИБП б/у. Мощность – от 50 Вт, ее указывают последние 2 цифры в обозначении типономинала, напр. ТПП 36-220-80. 3 цифры в середине – рабочее напряжение первичной обмотки, а первые 2 или 3 кодируют количество и напряжение вторичных обмоток, оно 6,3 или 12,6 В на обмотку. Предпочтение следует отдавать трансформаторам в паровлагозащищенном исполнении («зеленым», слева на рис.), они способны неограниченно долгое время работать в атмосфере с влажностью 100% и примесями химически агрессивных паров. Трансформатор с обмотками на каркасе из плавкого пластика (справа) – вариант на самый крайний случай. Такие не рассчитаны на эксплуатацию в условиях ЗУ: работу свыше 50% времени использования на полной мощности с систематическими перегрузками по току. Вдруг берете такой, его мощность нужна от 120 Вт.

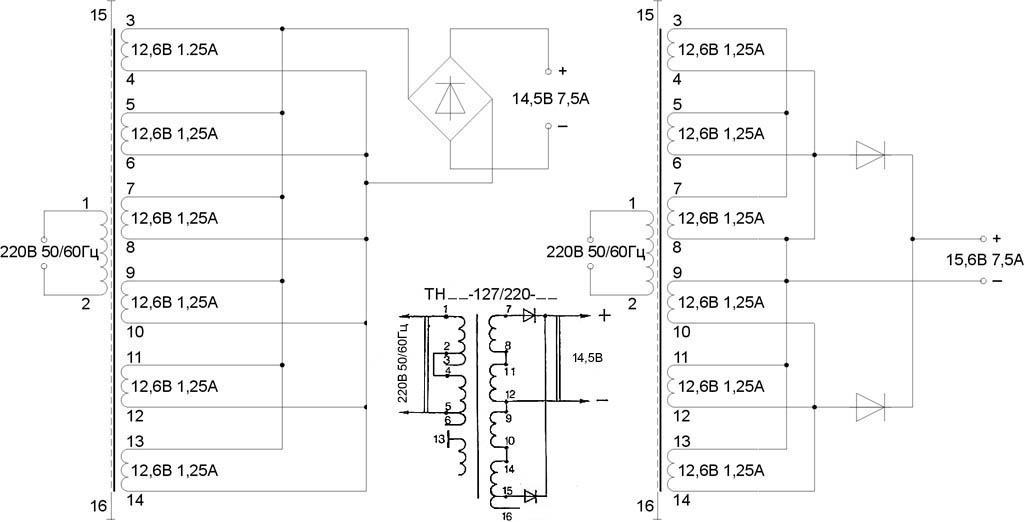

Типовые схемы соединения обмоток ТП и ТПП на 12,6 В под выпрямление мостом или двухполупериодное со средней точкой даны на рис. слева и справа:

Схемы соединения обмоток типовых трансформаторов питания

У конкретного экземпляра они могут отличаться, т.к. производители вправе произвольно менять разводку выводов по ТУ заказчика. Остатки идут в продажу, а выпуск особо популярного типономинала может быть продолжен для рынка. Поэтому, приобретая ТП или ТПП, сверяйтесь со спецификацией к нему; если ее нет, придется вызванивать обмотки. Общие правила разводки выводов и соединения обмоток ТП/ТПП такие:

Сетевые (первичные) обмотки выводятся на первые номера.
Межобмоточные экраны выводятся на последние номера.
Для соединения обмоток в параллель нечетные выводы соединяются с нечетными; четные – с четными.
Для последовательного соединения обмоток нечетные выводы соединяются с четными.

Вариант подешевле – присмотреть на железном базаре старый накальный трансформатор ТН; система обозначений аналогична ТП/ТПП. «Кладоискатели» до ТНов не охочи: возни с разборкой много, медяшки мало. Типовая схема включения ТН для ЗУ дана на врезке в центре рис. Переключать, для повышения выходного напряжения, нижний по схеме диод с вывода 15 на 16 нельзя, нарушится симметрия обмоток!

Выпрямитель Шоттки

Выходные напряжения на схемах выше даны для входного (сетевого) 220 В. Если оно упадет, пойдет недозаряд. Вместе с тем, поскольку АКБ на заряд от внешнего ЗУ ставят холодной, остается некоторый запас на увеличение напряжения заряда; его возможно использовать полностью, если ЗУ с защитой. В таком случае выпрямитель нужно делать со средней точкой на сборке диодов Шоттки – выходное напряжение увеличится прим. на 0,6 В.

Современные диоды Шоттки с платиновым барьером для использования в ЗУ АКБ вполне пригодны, см. спецификацию на рис.:

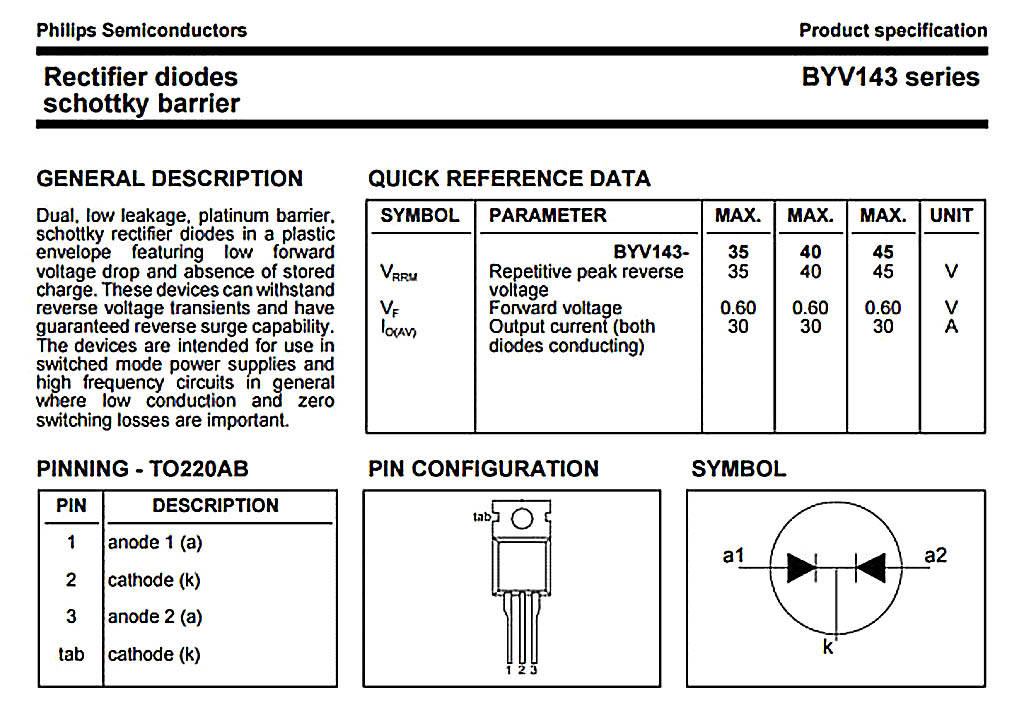

Спецификация на сборку диодов Шоттки для выпрямителя зарядного устройства автоаккумулятора

Кроме того, на сборку из пары диодов Шоттки нужен радиатор от 50 кв. см, а каждому обычному, с p-n переходом, на ток до 10 А – от 100 кв. см. Брать сборки Шоттки нужно с максимальным обратным напряжением от 35 В и пиковым прямым током от 30 А, т.к. в схеме выпрямителя со средней точкой соотв. величины достигают 1,7 амплитудного значения напряжения вторичной обмотки и 2,4 выпрямленного тока (31 В и 24 А при 12,6 В и 10 А; начальный пиковый ток заряда полностью разряженной АКБ на 60 А/ч – 10 А).
