Мини дрель для печатных плат своими руками

Особенности конструкции

Патрон состоит из набора цанг и зажимной гайки. Цанга может быть зажимной или подающей, а также выдвижной или неподвижной, и других модификаций.

Итак, зажимная цанга имеет следующие разновидности:

  • Подающая заготовку;
  • Цельная зажимная;
  • Раздельная зажимная.

Первая цанга состоит из стальной втулки с 3 надрезами, формирующими подобие лепестка с концами в центр и пружинящими. Отверстие должно быть таким, чтобы заготовка плотно зажималась. Подающую цангу накручивают на вращающийся шток, который через определенный механизм подает заготовку. Под влиянием упругости лепестки плотно сидят на заготовке. Сила трения увеличивает сцепление во время обработки.

Цельная цанга представляет собой втулку с пружинящими при воздействии лепестками. Трехлепестковые модификации применяются для работы деталей диаметром менее 3 мм, четырехлепестковые используют для заготовок с диаметрами от 3 до 80 мм, далее следует задействовать шестилепестковые модификации. Сцепление растет за счет понижения размера прорезей при втягивании цанги внутрь патрона.

Разъемный вариант следует задействовать для деталей наименьшего диаметра. Раздвигают кулачки с помощью пружин. В комплект могут также входить сменные вкладыши.

Самодельный Триммер Из Болгарки

Некоторое количество дней вспять я попробовал сделать самодельный триммер из болгарки. Я был удивлён невероятной произ.

Кроме этого, работать с триммером после его сборки должно быть не только максимально безопасно, но и удобно. Поэтому обязательно следует подогнать держатель триммера под свой рост, может быть, установить на него дополнительную рукоять сбоку и т. д.

Болгарка Или УШМ Makita Ga5030

Болгарка либо УШМ Makita GA5030 Читайте так же Какие Есть Насадки На Болгарку… УШМ, если знать и хорошо использовать нашему клиенту остается ее способности – устройство воистину универсальное, которому поддается фактически хоть какой материал. Если идет речь об обработке дерева в огромных масштабах, то «болгарка» еще эффективнее ручного абразивного инструмента и приспособлений. Главное, верно избрать

В добавок, подменой дрели бывает аккумуляторный шуруповёрт, который а возможно подсоединён к авто аккуму с целью повышения длительности работы триммера.

Процесс изготовления

Когда вы подготовили корпус и сердцевину, можно приступать к непосредственно сборке дрели своими руками:

  • Поместите в баночку соединённые друг с другом патрон с моторчиком. Это нужно делать так, чтобы провода, которые торчат из патрона, затем разместились в крышке баночки.
  • Когда патрон целиком войдёт в банку, зафиксируйте его. Для этого залейте пустоты по бокам термоклеем, и дождитесь, пока он полностью схватится.
  • Закрепите выключатель на крышечке и присоедините к нему провода питания. Его тоже можно посадить на клей.
  • Присоединяем все провода к выключателю, схема присоединения используется стандартная. Можете для точности использовать амперметр.
  • После присоединения проводов, их нужно изолировать при помощи изоленты или термоклея.
  • Прикручиваем крышку к баночке и с другой стороны крепим сверло.

Готовая мини-дрель хороша тем, что она может работать как на батарейках, так и от электрического питания. Мы рассмотрели вариант сборки универсальной модели.

Естественно, что не имея навыков работы с электричеством, собрать такую дрель своими руками будет крайне непросто. Ниже предлагаем вам рассмотреть варианты сборки более простых дрелей для мелких бытовых нужд.

Как собрать своими руками дрель на основе корпуса ручки

Для её изготовления вам потребуются такие материалы: шариковая ручка-автомат; сверло с требуемым диаметром; термоклей; прочная палочка с ручками на конце, с помощью которых её можно вращать.

Особое внимание уделяйте выбору ручки для изготовления будущей дрели, а конкретно, её корпусу, поскольку при работе основная нагрузка будет приходиться именно на корпус. Требования к корпусу ручки такие:

Требования к корпусу ручки такие:

  • он должен быть максимально прочным, чтобы выдерживать нагрузки;
  • оптимальный вариант – корпус на основе качественных металлов;
  • если нет ручки с металлическим корпусом, выбирайте ручку на основе толстой пластмассы.

Процесс сборки выглядит следующим образом:

  • Разбирайте ручку до того момента, пока от неё останется только один корпус.
  • Нижняя часть корпуса, откуда обычно торчит стержень для письма, нужно открутить.
  • Вместо этой части, вставьте в корпус сверло таким способом, чтобы его рабочая часть торчала из-под нижней части, а вторая часть была вставлена в отверстие, которое есть в палочке.
  • Палочка вставляется в корпус одновременно со сверлом.
  • Чтобы конструкция дрели была целостной, её фиксируют к стенке корпуса с помощью термоклея.
  • Когда вы будете крутить механизм за специальные ручки, будет вращаться сверло, обеспечивая нужную работу посредством нажатия на корпус ручки.

https://youtube.com/watch?v=kKLL_tvTc94

Оригинальные устройства

Продолжать список самоделок можно до бесконечности, но мы лучше более подробно расскажем о некоторых самодельных станках, которые можно сделать из любой модели дрели.

Бормашина

Бормашина из дрели — это не фантастика, а реальный и довольно универсальный станок, собранный самостоятельно. Главное, надо заказать у китайских инженеров (если вы не смогли найти его в своем городе) гибкий вал от стандартного медицинского агрегата. В результате в вашем арсенале появляется бормашина, которую можно использовать для граверных работ или сверлить при помощи специальных боров отверстия в маленьких деталях или конструкциях, куда со стандартной дрелью не подойти.

Токарный станок

Деревообрабатывающий или токарный станок для дома легко можно сделать на основе дрели. Инструмент необходимо закрепить специальными хомутами достаточно жестко, в патрон вставить специальной конструкции держак с несколькими острыми штырями, удерживающими заготовку от проворачивания. Центр заднего держателя (бабки) и фиксатора спереди самодельного токарного станка должны быть расположены на одной оси. Точность необходима для предотвращения биения во время вращения заготовки. После установки детали, задняя бабка прочно фиксируется специальным зажимом.

Третий элемент станка — это подручник в виде деревянного бруска, на который будет опираться стамеска или другой инструмент для обработки заготовки.

Токарный станок для обработки деревянных заготовок будет работать исправно, если у дрели есть встроенный электронный регулятор оборотов. Методом проб вы устанавливаете оптимальный режим вращения для эффективной обработки древесины. На таком деревообрабатывающим устройстве можно делать уникальные изделия для хозяйственных нужд: например, скалку или пестик со ступой, подсвечник или сборной конструкции канделябр.

Лебедка

Оригинальная лебедка на основе старой, но мощной дрели станет незаменимым помощником в хозяйстве, особенно для тех пользователей, кто проживает в собственном доме и есть приусадебный участок. Простая ситуация: в летнем душе вы решили установить более объемную емкость, но поднять ее на такую высоту одному проблематично. Используя лебедку, это можно сделать в течение нескольких минут. Только надо предварительно рассчитать вес емкости и скорость вращения шпинделя.

По заверению гаражных умельцев, самодельная лебедка легко поднимает двигатель от легкового автомобиля. Посмотрите видео, если не верите на слово:

Специалисты советуют использовать самодельное устройство, устанавливая дрель на самые минимальные обороты. Такая конструкция может перемещать объекты с различной массой, ведь народные умельцы делают лебедки  даже на основе обыкновенного стартера от авто.

Максимальный диаметр хвостовика сверла

Данный размер показывает, насколько широко раскрываются зажимные губки у патрона.

По этому параметру патроны для дрелей могут иметь следующие максимальные размеры:

  • 6 мм
  • 6,35 мм
  • 6,5 мм
  • 10 мм
  • 13 мм
  • 16 мм

Огромный выбор электроинструмента и бензотехники по низким ценам. Бесплатная доставка до вашего региона. Оплата при получении.

Нетрудно догадаться, что максимальный зажимаемый диаметр хвостовика для той или иной дрели производитель подбирает, исходя из ее мощности и габаритов. Было бы нелепо устанавливать на маленькую дрель в 300 Вт патрон на 16 мм, как и на киловатную модель патрон на 10 мм. Хотя осуществить такое вполне можно, так как, к примеру, есть киловатные дрели с посадочным местом на 1/2″, где изначально стоит патрон с зажимом на 16 мм, а есть и патроны на 10 мм с такой же посадкой. Ну, а о посадках будет сказано ниже в соответствующем разделе.

Касаемо максимального диаметра зажима, то этот вопрос начинает тревожить пользователя, если ему не удается зажать бОльшую по диаметру насадку или сверло, чем позволяет его модель дрели. Что же, в такой ситуации можно подобрать подходящий патрон, однако увлекаться сильно работой с посадкой большого диаметра не стоит, так как, скорее всего, ваша дрель не предназначена для работы с ней из-за малой мощности.

Виды патронов

Дрели бывают различных видов и классов. Однако, все они обладают примерно схожими базовыми элементами. В отношении патронов принято различать их по способу крепления к инструменту. Также существует классификация по принципу осуществления зажима.

Итак, существуют следующие разновидности этого элемента:

  • патрон для дрели быстрозажимной;
  • ключевой;
  • зубчато-венцового зажима.

Последний вид не столь распространен, как предыдущие два и схож по своему принципу с ключевым. У каждого из представленных видов есть свои положительные свойства и недостатки, которые обуславливают выбор при проведении конкретного вида работ.

Патрон самозажимной для дрели (его еще называют быстрозажимным), является крайне распространенным. Он обеспечивает оперативность проведения работ, а также уменьшает степень травмоопасности, так как не имеет зубьев. Зажим патрона и его разжатие осуществляются при помощи давления ладони.

В плюсам такого вида, пожалуй, стоит отнести следующие особенности:

  • не требует применение ключей;
  • не имеет травмоопасных зубцов.

К недостаткам же быстрозажимного патрона относятся  следующие характеристики:

  • более дорогая стоимость по сравнению с ключевыми аналогами;
  • недолговечность.

Самозажимной патрон при длительном использовании и частой смене сверл перестает со временем их крепко удерживать. Они начинают “гулять”, и  работа таким инструментом становится крайне небезопасной и неэффективной. Особенно это заметно при использовании сверл большого диаметра.

Не менее распространенным зажимом, является ключевой. Он затягивается при помощи отдельного ключа. При этом зажим является весьма и весьма крепким. В сравнении с аналогами быстрозажимного типа, продается значительно дешевле.

К плюсам этого вида можно отнести:

  • долговечность;
  • надежность крепления.

Среди недостатков ключевого патрона выделяются:

  • дополнительные затраты времени на смену сверла;
  • неудобство использования ключа (это отдельный элемент, которому свойственно теряться).

Однако, если прикрепить его к шнуру дрели, то он будет всегда под рукой, и время на поиски тратить не придется.

Отдельно стоит отметить патрон для мини дрели. Такой элемент позволяет использовать крайне тонкие сверла диаметром от одной десятой до полмиллиметра. Ими делаются отверстия в микросхемах и ювелирных изделиях, где важна точность и аккуратность.

Самые простые варианты самодельных бормашинок

Стандартная электродрель в большинстве случаев имеет искомые 3000 об/мин., что делает вполне обоснованным и рациональным использование ее в качестве движителя для элементарной бормашины, способной на многое.

Несложное приспособление для крепления в тисках, как самой дрели, так и упора для свободного конца вала обеспечат вам вполне функциональный привод. Далее можно конечно использовать любой тросик в оплетке (к примеру: трос спидометра грузового автомобиля).

Соорудить несложную рукоятку для второго конца с каким-нибудь подшипником скольжения, купить цанговый зажим соответствующих параметров…

Но, при стоимости готового гибкого вала с цанговым зажимом для инструмента от 800 до 900 рублей с доставкой из Китая на ваше почтовое отделение, делать это можно только из чистой любви к слесарному делу.

Подгонка в этом случае будет минимальная, если понадобится вообще. Если патрон вашей дрели сможет уверенно зажать свободный конец вала, то кроме упомянутых креплений ничего делать не придется. Если нет, то придется слегка укоротить резьбовую чашку, из которой он выходит.

Нужно сказать, что цанговый зажим такого вала имеет параметры, подходящие для большинства стандартных боров.

Да и долговечность работы троса спидометра, по сравнению с дремелевским гибким валом, весьма сомнительна, но если вы все же решите попробовать, то лучше подыщите трос с левой навивкой – прослужит дольше.

Очевидно, не стоит подробно расписывать вариант использования вместо электродрели любого достаточно габаритного электродвигателя (к примеру, от стиральной машины) с клиноременной передачей, регулирующей обороты на валу. Еще проще приспосабливается такой гибкий вал к какому-нибудь небольшому настольному сверлильному станочку.

А наипростейшим вариантом бормашинки, безусловно, будет цанговый зажим, закрепленный на валу микромоторчика, питающегося от 3-х полутроравольтовых батареек, которые можно использовать вместе с корпусом и контейнером для них, использующемся в маленьких ручных фонариках.

Вариант сборки этой миниатюрной бормашинки в единое целое додумаете сами.

Примеры для вдохновения

Выше мы предоставили 3 наиболее популярных варианта самодельной микродрели для сверления печатных плат. На форумах мы нашли еще несколько оригинальных идей, которые, возможно, вдохновят Вас на то, чтобы сделать свою, уникальную самоделку.

Итак, к Вашему вниманию фото идеи запчастей для создания мини дрели своими руками в домашних условиях:

  1. Рукоятка клеящего пистолета для удобной эксплуатации. Моторчик взят со старого принтера Canon. Питание осуществляется от обычного зарядного устройства.
  2. Вторая жизнь фену. Как утверждает изобретатель, данная самоделка собрана на основе мотора от обычного бытового фена, а значит не требует особых блоков питания и имеет высокую мощность. Однако не стоит забывать об опасности сетевого напряжения, поэтому необходим надежный корпус и изоляция всех соединений. Аналогичным образом можно сделать устройство из старого блендера, причем оставив ручку не тронутой.
  3. Зубная щетка для сверления плат. Следующей идеей будет использование зубной щетки в качестве мини дрели. Тут уже и батарейки, и моторчик есть, нужно только спилить верхнюю часть и установить цанговую насадку.
  4. Пластиковая бутылка также может удачно использоваться в качестве корпуса для самодельной бормашины, а цанговый патрон отлично заменяет специальная втулка, аналог которой есть в клемниках для проводов.
  5. Еще один вариант с тумблером для удобного управления. В этом случае для сверления отверстий на печатках не нужно будет постоянно подключать вилку питания в розетку. К тому же удобная ручка сделает процесс сверления более комфортным.

Вот и все, что хотелось рассказать Вам о том, как сделать мини дрель из моторчика своими руками. Как Вы видите, ничего сложного нет, а идей для сборки существует безграничное количество. Надеемся, что наши фото примеры и видео инструкции были для Вас полезными и интересными. Помимо этого Вы можете собрать микродрель своими силами, используя старый дисковод от DVD, шуруповерт, электробритву и даже моторчик от стиральной машинки!

Похожие материалы:

  • Как сделать зарядку для аккумулятора в домашних условиях
  • Как стать настоящим электриком
  • Как сделать электродный котел своими руками

Конструкция

Внутри любой мини дрели шлифовальная машинка, то есть устройство для прямого шлифования. Все вышеперечисленные функции выполняются благодаря насадкам и режущим инструментам, устанавливаемым в патрон.

Существенное отличие конструкции от дрели стандартного размера – частота вращения шпиндельной втулки. Популярные модели ручных мини дрелей держат обороты от 10 до 30 тысяч в минуту. Из-за высоких оборотов нет нужды в креплении обрабатываемой заготовки, потому что из рук их не вырывает. Данная особенность очень удобна в работе с гравировкой, шлифованием.

Интересно, что мини дрель фирмы hammer укомплектована гибким валом, что позволяет использовать насадки в самых труднодоступных местах без лишнего дискомфорта. Очень удобно использовать гибкий вал, когда дрель не нужно держать в руке. Для этого электроприбор подвешивают на специальной подставке. Такой подход освободит руки, уменьшит вибрацию и общий уровень шума.

Мини электродрель своими руками – очень просто и быстро

И вновь, Всем доброго дня, Уважаемые энтузиасты самодельных устройств, инструментов и других механизмов.

Сегодня с удовольствием хочу поделиться с Вами, простым способом изготовления несложного, бюджетного варианта изготовления мини электродрели. Затем с Вами рассмотрим, выявленные плюсы и минусы, получившегося изделия. Мини дрель получила широкое распространение и применяется для выполнения невероятно большого объема задач в домашних условиях, гараже, на даче или ремонте. Мини дрель применяется для самых различных мелких работ. В частности, используется для сверления электрических печатных плат, обычная электрическая дрель для таких работ совершенно не годится. Мини дрель, оснащенная специальными насадками, вполне может применяться в роли гравера, либо шлифовальной машинки или фрезера. Для использования ее в данном качестве используются специальные насадки с шероховатой рабочей поверхностью. В процессе работы насадка обрабатывает деталь либо наносит необходимый рисунок на обрабатываемое изделие. Разумеется, толстое железо мини дрель не осилит, но отверстие в металлическом листе толщиной до одного миллиметра, просверлить силенок вполне хватит. Вариантов изготовления мини-дрели собственными руками, невообразимое множество. Все укладывается в ваш полет воображения, фантазии и сдерживается исключительно имеющимеся в наличии у вас комплектующими для изготовления дрели. Так что ваши фантазии ограничиваются только вашими закромами запчастей. Сердцем любой мини дрели служит небольшой, но достаточно мощный электро двигатель. Так же для изготовления нашей мини дрели потребуется цанговый патрон (цанговый патрон – это разновидность сверлильных патронов. Они удерживают сверло в дрели во время процесса сверления. От качества цангового патрона и соответственно крепления сверла к электродвигателю зависит качество выполняемой работы электро дрели. Поэтому к выбору цангового патрона следует подойти со всей ответственностью), качественно цанговый патрон изготовить своими силами в домашних условиях довольно проблематично, так, что его лучше приобрести в магазине . Стандартные патроны (с цангами под сверла диаметром от 0,5 до 3,2 миллиметра) можно найти в любом интернет магазине по доступной цене, цена варьируется от 100 до 150 российских рублей

Немаловажной деталью мини дрели, где размещаются и крепятся все комплектующие является корпус. Вариантов множество, в нашем случае используется трубка из фановой трубы, внутренний диаметр которой, как нельзя лучше совпал с наружным диаметром электро двигателя

При фиксации в корпусе двигатель встал практически без зазоров. Соединительные электрические провода – подбираются исходя из мощности дрели, но в связи с тем, что мы используем электродвигатель с невысоким потреблением мощности, подбираем электрические изолированные провода небольшого сечения. Для качественной пайки электрической схемы нам будут нужны кислота для пайки и оловянные прутки, паяльник или соединительные разъемы. Мини дрель самостоятельно может собрать практически любой начинающий самодельщик энтузиаст. Дело за желанием и усидчивостью. Как всегда о соблюдении техники безопасности, при работе с инструментами повышенной опасности. Работайте аккуратно. Соблюдая все правила техники безопасности. Не пробуйте электричество языком на вкус, не суйте пальцы куда собака не сует свой хвост. Перед любым действием, включайте мозг. И тогда, поверьте на слово, у каждого члена вашей дружной семьи, включая собачку, будет по собственной мини дрели.

Дрель из электрического патрона

Первый вариант изготовления такого нужного в домашнем хозяйстве инструмента, как дрель, основывается на использовании электрического патрона, который, безусловно, найдётся у каждого в доме. Если его нет, то, потратив немного денег, вы можете приобрести его в магазине. Цена на него довольно невысокая, поэтому такая трата будет вполне оправданной, ведь, используя его, можно получить в свое распоряжение хорошую мини-дрель. Для того чтобы собрать из патрона компактный инструмент для создания отверстий, необходимо подготовить следующие вещи:

  • моторчик;
  • баночку от мыльных пузырей;
  • нож строительный;
  • изоленту;
  • термоклей;
  • лампу паяльную;
  • выключатель бытовой.

Корпус и сердцевина мини-дрели

Работу по созданию этого агрегата на основе патрона необходимо начинать с изготовления корпуса. В качестве него можно использовать банку от мыльных пузырей.

Изготавливается он следующим образом: необходимо приготовить крышку от банки. Затем следует нагреть паяльник, а после с его помощью сделать небольшое отверстие в крышечке баночки. Его диаметр должен несколько превышать величину диаметра основания сверла. Потом необходимо полностью вырезать дно баночки, а далее можно переходить к работе по сердцевине.

Соединяем патрон с моторчиком

При изготовлении своими руками нужных инструментов обычно моторчики берут от уже использованных приспособлений. Перед тем как приступить к креплению моторчика, его необходимо обезжирить, для чего следует воспользоваться ацетоном. Провести подобную манипуляцию можно и по отношению к патрону. Однако поливать ацетоном эту часть будущей дрели не следует. Вполне хватит обычного протирания смоченной тряпочкой.

Скрепление происходит посредством холодной сварки. Если такой способ соединения деталей является для вас неподходящим, то вы можете воспользоваться горячим клеевым составом. Следует понимать, что чем более сложную конструкцию будет иметь ваш будущий инструмент, тем более серьезные материалы потребуются вам во время создания мини-дрели.

Когда вы будете проводить посадку деталей на клей, ваши действия должны быть максимально аккуратными, чтобы всё получилось идеально ровным. Если допустить небрежность, то исправить свое упущение впоследствии вы не сможете.

Также при изготовлении мини-дрели из патрона во внимание следует принимать такие моменты:

  • на патроне имеется в определённом месте отверстие, которое необходимо замазать перед соединением деталей;
  • в качестве замазки прекрасно послужит обычный пластилин;
  • отверстие этим составом заполняется сверху. Эту работу необходимо делать основательно, чтобы сверху дырочки не осталось.

Процесс изготовления

Когда вы завершили подготовку корпуса и сердцевины, можно переходить непосредственно к сборке дрели своими руками:

в баночку необходимо поместить патрон с моторчиком, которые предварительно соединены друг с другом

Делать это необходимо крайне осторожно для того, чтобы торчащие из патрона провода разместились в крышке баночки. После того как патрон целиком окажется в банке, необходимо выполнить его надежную фиксацию

Для этого пустоты по бокам в баночке заливают термоклеем, а потом ждут, пока он схватится;
на крышечке следует закрепить выключатель, а затем присоединить к нему провода питания. При желании его также можно зафиксировать при помощи клеевого состава;
далее необходимо к выключателю подсоединить все провода. В данном случае действовать необходимо согласно стандартной схеме подключения. Для обеспечения точности работы во время её выполнения вы можете использовать амперметр;
когда провода будут подключены, необходимо выполнить их изолирование. Для этой цели можно использовать привычный материал — изоленту или же сделать выбор в пользу термоклея. Потом останется прикрутить к баночке крышку, а с другой стороны закрепить сверло.

Плюсом готовой дрели, изготовленной из патрона, является то, что она в состоянии работать и от электрического питания, и от батареек.

Итак, мы рассмотрели вариант сборки универсальной модели мини-дрели. Стоит заметить, что, если у вас нет серьезных навыков в работе с электричеством, то сборка такого инструмента для вас станет крайне сложной задачей. Ниже будут предложены варианты сборки дрелей для решения мелких бытовых проблем, которые отличаются простотой изготовления.

Плюсы

Существует достаточное количество преимуществ, полностью оправдывающих использование описываемых инструментов.

  • Простота конструкции. Благодаря отсутствию большого количества составляющих механические дрели легко ремонтируются и не нуждаются в особо тщательном уходе. Это позволяет существенно уменьшить количество времени и средств, нужных для обеспечения работоспособности используемого инструмента. Решение данной задачи сложностью не отличается: оно предполагает своевременное нанесение смазочных материалов и замену деталей, исчерпавших свой рабочий ресурс.
  • Надежность и прочность. Опыт показывает, что сломать ручную дрель очень сложно даже при условии регулярной и весьма интенсивной эксплуатации. Это объясняется высоким качеством материалов, используемых при изготовлении таких инструментов (особенно тех, которые были выпущены во времена СССР). Многие механические дрели, произведенные несколько десятилетий назад, успешно служат до сих пор, неоднократно оправдав свою первоначальную стоимость.
  • Автономность. Описываемые инструменты не нуждаются в электрическом питании, а потому они могут применяться где угодно. Данное преимущество ручных дрелей особенно актуально для тех, кому приходится работать вдали от привычных благ цивилизации.
  • Демократичная цена. На сегодняшний день новую ручную дрель можно приобрести за 600-1000 рублей, тогда как бывшая в употреблении механическая «помощница» обойдется еще дешевле (примерно вдвое). Помимо технического состояния, на стоимость инструмента влияют его габариты, комплектация, материал корпуса и репутация завода-изготовителя.

Чаще всего мастера отдают предпочтения дрелям, выпускаемым в двуручном исполнении, используя их для создания небольших отверстий и пазов

Аккуратное выполнение таких работ предполагает точное регулирование глубины сверления и предельно осторожное вращение, для которых описываемый инструмент подходит в наибольшей степени

Конструктивные элементы сверлильного мини-станка

Сверлильные мини-станки, собранные своими руками, могут серьезно отличаться друг от друга: все зависит от того, какие комплектующие и материалы были использованы для их изготовления. Однако как заводские, так и самодельные модели такого оборудования работают по одному принципу и предназначены для выполнения схожих функций.

Сделать станок будет проще, если для сверлильной головы взять салазки от компьютерного дисковода

Несущим элементом конструкции сверлильного станка для печатных плат является станина-основание, которая также обеспечивает устойчивость оборудования в процессе выполнения сверления. Исходя из назначения данного конструктивного элемента, изготавливать станину желательно из металлической рамки, вес которой должен значительно превышать суммарную массу всех остальных узлов оборудования. Если пренебречь этим требованием, вы не сможете обеспечить устойчивость вашего самодельного станка, а значит, не добьетесь требуемой точности сверления.

Роль элемента, на котором крепится сверлильная головка, выполняет переходная стабилизирующая рамка. Ее лучше всего изготовить из металлической рейки или уголков.

Каретка от привода с прикрепленным самодельным уголком под двигатель

Планка и амортизирующее устройство предназначены для обеспечения вертикального перемещения сверлильной головки и ее подпружинивания

В качестве такой планки (ее лучше зафиксировать с амортизатором) можно использовать любую конструкцию (важно только, чтобы она выполняла возложенные на нее функции). В этом случае может пригодиться мощный гидравлический амортизатор

Если же такого амортизатора у вас нет, планку можно изготовить своими руками либо использовать пружинные конструкции, снятые со старой офисной мебели.

Управление вертикальным перемещением сверлильной головки осуществляется при помощи специальной ручки, один конец которой соединяют с корпусом сверлильного мини-станка, его амортизатором или стабилизирующей рамкой.

Крепление для двигателя монтируют на стабилизирующей рамке. Конструкция такого устройства, в качестве которого может выступать деревянный брусок, хомут и др., будет зависеть от конфигурации и конструктивных особенностей остальных узлов сверлильного станка для печатных плат. Использование такого крепления обусловлено не только необходимостью его надежной фиксации, но также тем, что вы должны вывести вал электродвигателя на требуемое расстояние от планки перемещения.

Выбор электрического двигателя, которым можно оснастить сверлильный мини-станок, собираемый своими руками, не должен вызвать никаких проблем. В качестве такого приводного агрегата можно использовать электродвигатели от компактной дрели, кассетного магнитофона, дисковода компьютера, принтера и других устройств, которыми вы уже не пользуетесь.

Двигатель от фена

В зависимости от того, какой электрический двигатель вы нашли, подбираются зажимные механизмы для фиксации сверл. Наиболее удобными и универсальными из таких механизмов являются патроны от компактной дрели. Если подходящий патрон найти не удалось, можно использовать и цанговый механизм. Подбирайте параметры зажимного устройства так, чтобы в нем можно было фиксировать очень мелкие сверла (или даже сверла размера «микро»). Для соединения зажимного устройства с валом электродвигателя необходимо использовать переходники, размеры и конструкция которых будут определяться типом выбранного электродвигателя.

Миниатюрный цанговый патрон

В зависимости от того, какой электродвигатель вы установили на свой сверлильный мини-станок, необходимо подобрать блок питания

Обращать внимание при таком выборе следует на то, чтобы характеристики блока питания полностью соответствовали параметрам напряжения и силы тока, на которые рассчитан электродвигатель

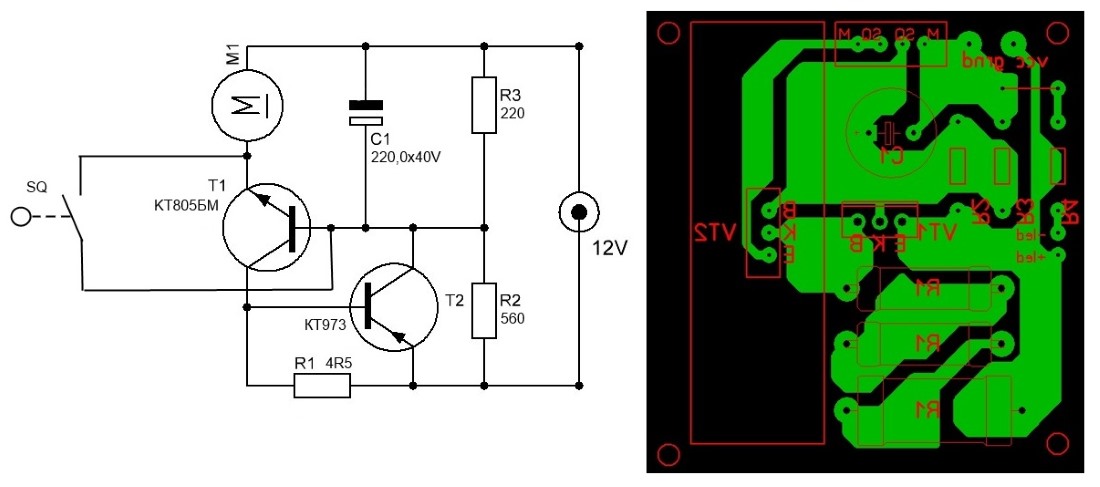

Схема автоматического регулятора оборотов в зависимости от нагрузки для двигателя на 12 В (нажмите для увеличения)

Подборка товаров с AliExpress

На сайте Алиэкспресс на выбор покупателю предлагаются различные варианты адаптеров, с помощью которых можно превратить обычную дрель или шуруповерт в ручную циркуляную пилу. Наиболее оптимальным из них является набор, состоящий из комплекта пильных дисков различного диаметра и приводных полуосей.

Кроме них, в комплект поставки могут входить фрезы различного диаметра для выпиливания небольших пазов.

Представляем вашему вниманию подборку из 3 самых лучших предложений, которые можно встретить на AliExpress.

  1. Самый лучший набор по соотношению цены и качества. В комплект входит диск диаметром 110 мм. Переходник, шайба, гайка и ключ для крепления диска. Лучший выбор. Посмотреть на AliExpress.
  2. Лучший комплект из разных дисков. Набор включает в себя 2 адаптера и 5 дисков (от 22 до 44 мм) для распиливания разных материалов. Выполнено из нержавеющей стали. Посмотреть на AliExpress.
  3. Еще один интересный комплект из 5 дисков по приятной цене.  Набор включает в себя 5 дисков с диаметром от 22 до 44 мм, отличается от предыдущего ценой — немного ниже, т.к. продано еще мало. Поэтому успевайте покупайте. По качеству ничем не отличается от предыдущей. Посмотреть на AliExpress.

Обратите внимание на количество отзывов, рейтинг и цену — успевайте купить насадку, пока действует скидка

Экономный вариант без корпуса

Переходим к созданию мини дрели с минимальными затратами. Не покупаем ничего, кроме собственно моторчика (хотя и его можно бесплатно найти в старой технике). Большинство компактных электродвигателей рассчитаны на постоянное напряжение 12 вольт. Под него и создаем блок питания.

Поскольку никаких дополнительных опций не будет (регулятор оборотов, стабилизатор напряжения), блок питания стабилизируется постоянной нагрузкой. Типичный 12 вольтовый микродвигатель работает с током, не превышающим 2 ампера. Простой расчет показывает, что мощность на выходе должна быть 24 Вт. Добавляем 25% на потери при выпрямлении, получаем трансформатор 30 Вт.

Чтобы получить 12 вольт под нагрузкой, с вторичной обмотки необходимо снять 16 вольт. Изготовить такой трансформатор можно за час, из любого ненужного блока питания. Далее – выпрямительный мост на любых диодах: например, 1N1007.

Нашему мотору ни к чему пульсации выпрямленного напряжения, поэтому на выходе подключаем электролитический конденсатор на 25 вольт емкостью около 1000 мкФ. Он будет сглаживать выходной ток. Несмотря на простоту, такой тандем работает устойчиво, с одним лишь недостатком: при повышении нагрузки напряжение падает. То есть, при равномерном вращении – блок питания выдает 12 вольт. А если вы сверлите «тяжелый» материал – надо следить за оборотами, не давая им опуститься. Иначе вал просто остановится.

Можно немного усложнить схему блока питания, добавив подходящий стабилизатор напряжения. Например, КР142ЕН8Б или L7812CV.

В этом случае падения напряжения при нагрузке на сверло не будет.

Далее нужно изготовить достаточно точный элемент конструкции – патрон для сверла. Не хотите тратить деньги на фабричный цанговый зажим – подойдет любая втулка. Все зависит от сферы применения мини дрели:

Если вы будете сверлить только текстолит печатных плат – смена сверла не потребуется. Значит крепим его стационарно. Переходную втулку можно сделать из чего угодно: трубка от телескопической антенны, игла от медицинского шприца, стержень от гелевой авторучки.

Учитывая миниатюрность конструкции, никакие зажимы не нужны. Все можно закрепить клеем или скотчем.

При универсальном использовании дрели, подразумевающим смену сверла или установку иных насадок, правильнее будет приобрести универсальный цанговый патрон.

Можно использовать стандартный кулачковый патрон, установив его на вал с помощью переходной втулки.

Исполнение корпуса зависит только от вашей фантазии. Большинство мастеров оставляют «голую» утилитарную конструкцию: напряжение питания безопасное, размеры моторчика позволяют удерживать его в руках без корпуса.

Если хочется элементарной эстетики – вариантов множество: и все они условно бесплатны.

Читать еще: Пресс для запрессовки сайлентблоков своими руками

Самодельный инструмент не просто экономит финансовые средства. Его можно изготовить в точности под ваши задачи, в отличие от универсальных фабричных вариантов.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
