Чем отличается мультиметр от вольтметра

Содержание:

Вольтметр против мультиметра

И вольтметр, и мультиметр являются приборами, используемыми в электронных и электрических измерениях. Они используются для измерения почти всех свойств электронных или электрических систем. Физики, инженеры-электронщики, инженеры-электрики и техники используют эти инструменты в своих областях.

Вольтметр

Аппарат «Вольт» назван в честь Алессандро Вольта. Он используется для измерения потенциала точки или разности потенциалов между двумя точками. Обычно вольтметр представляет собой разновидность гальванометра. Очень высокий резистор, установленный последовательно с гальванометром, составляет основной вольтметр. Вольтметры имеют диапазоны от нескольких микровольт до нескольких гигавольт. Как описано ранее, основной вольтметр состоит из катушки с током, помещенной во внешнее магнитное поле. Магнитное поле, создаваемое катушкой с током, отталкивает постоянное магнитное поле. Этот эффект заставляет индикатор, прикрепленный к катушке, вращаться; эта система индикаторных катушек подпружинена, что позволяет вернуть индикатор на ноль при отсутствии тока. Угол поворота индикатора пропорционален току, присутствующему в катушке. Цифровой вольтметр использует аналого-цифровое преобразование (АЦП) для преобразования текущего напряжения в цифровое значение. Но входящий сигнал должен быть усилен или ослаблен в зависимости от диапазона измерения, используемого в приборе, прежде чем его можно будет отобразить в виде цифрового значения. Основная проблема вольтметров заключается в том, что они имеют конечное значение сопротивления. В идеале вольтметр должен иметь бесконечный импеданс, что означает, что он не должен потреблять ток из цепи. Но с настоящими вольтметрами дело обстоит иначе. Настоящий вольтметр должен потреблять ток из цепи, чтобы создать отталкивающее магнитное поле. Однако это можно свести к минимуму, используя усилители, чтобы помехи в цепи были минимальными.

Мультиметр

Мультиметр — это, по сути, набор всех возможных измерителей. Он варьируется от старого вольт-ампер-омметра до более сложных мультиметров. Слово «мульти» означает несколько или много. Следовательно, само название предполагает, что он измеряет множество переменных. Аналоговые мультиметры — это в основном гальванометры (т.е. катушка с током, помещенная во внешнее магнитное поле). В зависимости от того, как сочетаются резисторы, гальванометр можно использовать как вольтметр, амперметр или омметр (измеритель сопротивления). Циферблат на лицевой стороне мультиметра позволяет выбрать параметр и диапазон, в котором вы его измеряете. Это может быть от 0 до 200 мВ, от 0 до 20 В, от 0 до 10 мА, от 0 до 2000 Ом и т. Д. Цифровые мультиметры используют разные методы для измерения этих параметров, и они также имеют больше опций, таких как режим диода, режим транзистора и т. Д.

В чем разница между вольтметром и мультиметром?

Вольтметр используется для измерения разности потенциалов между двумя точками, а мультиметр используется для измерения разности напряжений, тока и сопротивления. Он также используется для диагностики диодов и транзисторов. Вольтметр можно рассматривать как составную часть мультиметра.

К зарядному устройству

Любители самостоятельно конструировать зарядные устройства по достоинству оценят возможность наблюдать за вольтами и амперами сети, без помощи громоздких переносных приборов. Также это придется по душе и тем, кто работает на дорогом оборудовании, на работу которого может пагубно повлиять регулярное падение напряжения сети.

При помощи китайского ампервольтметра, который по размерам не больше коробка со спичками, можно легко осуществлять наблюдение за состоянием электрической сети. Одной из ощутимых проблем, возникающих у новичков электриков, может оказаться языковой барьер и отличная от стандартной маркировка проводов. Не каждый сразу поймет, какой провод, куда нужно подключать, а инструкции обычно только на китайском языке.

Большой популярностью у самостоятельных конструкторов пользуются приборы на 100 В/10 А. Также желательно, чтобы у прибора присутствовал шунт, для доработки процесса подключения. Ощутимым плюсом данного устройства является то, что он может быть подключен к источнику питания зарядного устройства или к самостоятельной батарее.

Схема подключения следующая:

  • Черный провод является минусом. Его нужно подключить тоже на минус.
  • Красный провод, который должен быть толще черного, является плюсом, его соответственно необходимо соединить с источником питания.
  • Синий провод соединяет нагрузку с сетью.

Если все было правильно подсоединено, на табло должны подсветиться две шкалы.

Какой мультиметр выбрать для автомобиля

Мультиметр — портативное устройство, которое содержит в себе вольтметр, амперметр и другие функции. Он стает незаменимым для радиолюбителей и автовладельцев. Для последних он стал важным прибором, способным проверить и отремонтировать большее количество современной автоэлектроники и проводку.

Для автомобиля подойдет любой специализированный мультиметр, обладающий дополнительными функциями, которые отличают его от обычного. Чтобы разобраться с этим лучше, нужно понять, какие задачи он чаще всего решает.


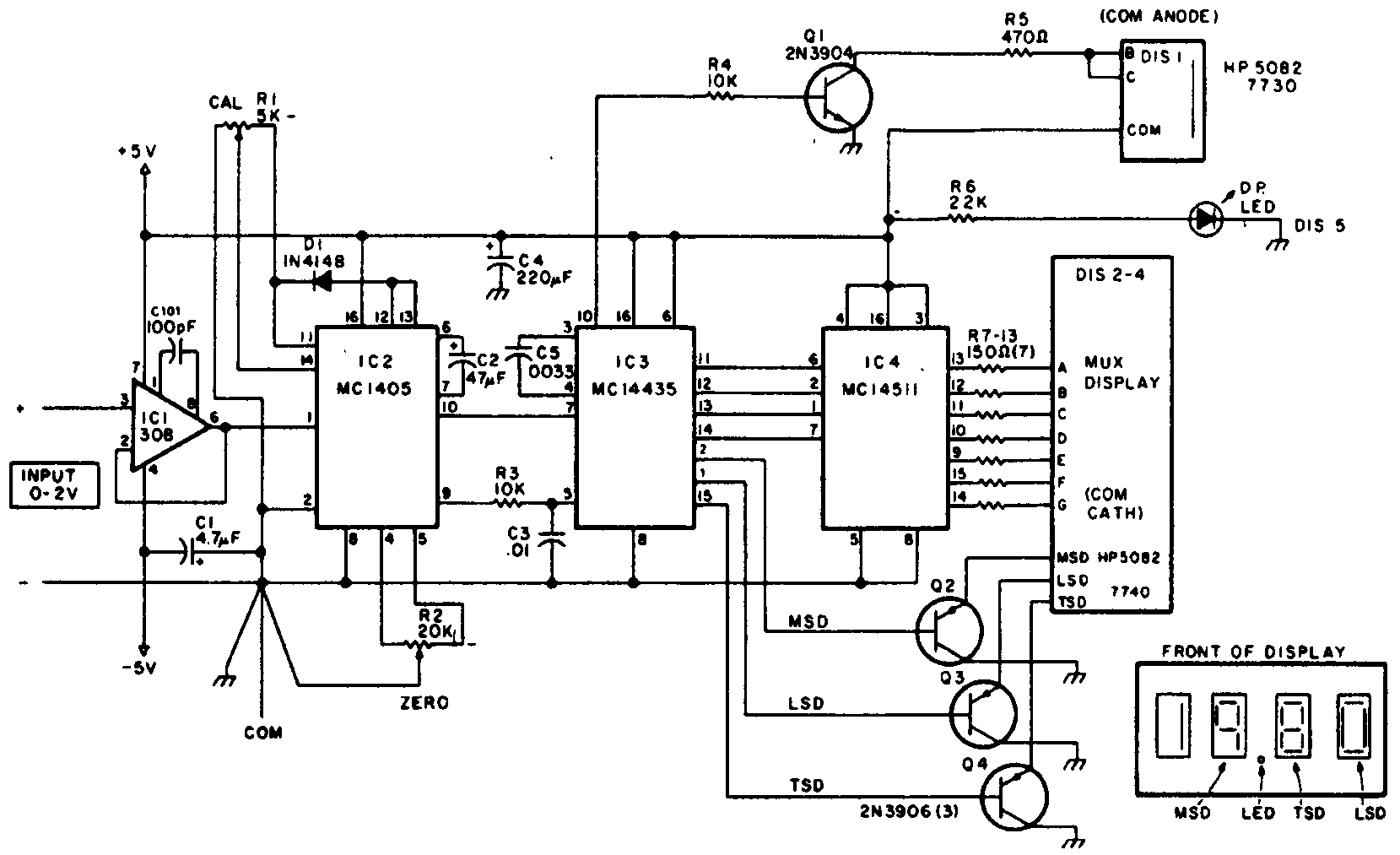

Схема цифрового вольтметра постоянного тока для определенного диапазона

Наиболее часто прибор применяют для определения утечек из аккумулятора. Такой проверке должны быть подвержены все аккумуляторы, обладающие сильными потерями заряда за короткие промежутки времени. Минимальное значение утечки должно составлять 70 мА. Большее значение свидетельствует о том, что какой-то прибор является проблемным или в цепи проводки есть поврежденный участок.

Для диагностики проделывают следующее:

  • Выключить все элементы автомобиля, которые используют энергию аккумулятора;
  • Настроить прибор на измерение постоянного тока и выбрать максимальное значение;
  • Ослабить провод на минусовой клейме и подсоединить туда щупы;
  • Отключить провод от клеймы так, чтобы ток протекал через мультиметр;
  • Замерить значения, которые не должны превышать 70 миллиампер.


Устройство для автомобиля

В случае, когда значения не ниже 70, стоит искать участок с проблемами. Для этого аппарата подключается так же, как и в способе выше, поочередно отключаются предохранители и снимаются показания. Если один из предохранителей показал значение ноль при его отключении, то проблема в нем.

Если же все узлы были проверены и оказались исправны, то проблема кроется в самой проводке. Она также проверяется мультимером для поиска неисправного кабеля. Этот процесс состоит из следующих этапов:

  • На глаз оценить состояние проводов;
  • Определить проблемный участок;
  • Один конец мультиметра присоединяется к клейме аккумулятора, а другой — к прибору, который находится на другой стороне кабеля;
  • Установить прибор в нужное состояние и устроить прозвонку участка провода;
  • При наличии звукового сигнала провод исключается из проблемных, так как с ним все хорошо.


Проверка аккумулятора мультиметром

Важно! При изменении параметров низковольтных сетей иногда может потребоваться специальный инструмент — милломметр. Еще одна важная функция мультиметра — прозввон мотора авто и измерение его параметров. Любой автомобильный мультиметр должен уметь проводить диагностику двигателя на минимальном уровне

Любой автомобильный мультиметр должен уметь проводить диагностику двигателя на минимальном уровне

Еще одна важная функция мультиметра — прозввон мотора авто и измерение его параметров. Любой автомобильный мультиметр должен уметь проводить диагностику двигателя на минимальном уровне.


Прозвон отсоединенных кабелей авто

Принцип работы

Первый прибор в начале XIX века изобрел Швейгер, но он тогда назывался гальванометром. Рисунок простейшего амперметра выглядит так. На оси кронштейна расположен якорь из стали со стрелкой. Эта конструкция расположена параллельно постоянному магниту, который воздействует на якорь и придает ему магнитные свойства.

Вдоль магнита и стрелки проходят силовые линии, что соответствует нулевому положению на шкале. Как только начнет проходить электрический ток по шине, то произойдет образование магнитного потока. Его силовые линии будут расположены перпендикулярно линиям постоянного магнита.

Измерение тока.

И начнем мы с измерения тока. Прибор, используемый для этих целей, называется амперметр и в цепь он включается последовательно. Рассмотрим небольшой примерчик:

Как видите, здесь источник питания подключен напрямую к резистору. Кроме того, в цепи присутсвует амперметр, включенный последовательно с резистором. По закону Ома сила тока в данной цепи должна быть равна:

Получили величину, равную 0.12 А, что в точности совпадает с практическим результатом, который демонстрирует амперметр в цепи

Важным параметром этого прибора является его внутреннее сопротивление

Почему это так важно? Смотрите сами – при отсутствии амперметра ток определяется по закону Ома, как мы и рассчитывали чуть выше. Но при наличии амперметра в цепи ток изменится, поскольку изменится сопротивление, и мы получим следующее значение:

Если бы амперметр был абсолютно идеальным, и его сопротивление равнялось нулю, то он бы не оказал никакого влияния на работу электрической цепи, параметры которой необходимо измерить, но на практике все не совсем так, и сопротивление прибора не равно 0. Конечно, сопротивление амперметра достаточно мало (поскольку производители стремятся максимально его уменьшить), поэтому во многих примерах и задачах им пренебрегают, но не стоит забывать, что оно все-таки и есть и оно ненулевое.

При разговоре об измерении силы тока невозможно не упомянуть о способе, который позволяет расширить пределы, в которых может работать амперметр. Этот метод заключается в том, что параллельно амперметру включается шунт (резистор), имеющий определенное сопротивление:

В этой формуле n – это коэффициент шунтирования – число, которое показывает во сколько раз будут увеличены пределы, в рамках которых амперметр может производить свои измерения. Возможно это все может показаться не совсем понятным и логичным, поэтому сейчас мы рассмотрим практический пример, который позволит во всем разобраться.

Пусть максимальное значение, которое может измерить амперметр составляет 1А. А схема, силу тока в которой нам нужно определить имеет следующий вид:

Отличие от предыдущей схемы заключается в том, что напряжение источника питания на этой схеме в 100 раз больше, соответственно, и ток в цепи станет больше и будет равен 12 А. Из-за ограничения на максимальное значение измеряемого тока напрямую использовать наш амперметр мы не сможем. Так вот для таких задач и нужно использовать дополнительный шунт:

В данной задаче нам необходимо измерить ток . Мы предполагаем, что его значение превысит максимально допустимую величину для используемого амперметра, поэтому добавляем в схему еще один элемент, который будет выполнять роль шунта. Пусть мы хотим увеличить пределы измерения амперметра в 25 раз, это значит, что прибор будет показывать значение, которое в 25 раз меньше, чем величина измеряемого тока. Нам останется только умножить показания прибора на известное нам число и мы получим нужное нам значение. Для реализации нашей задумки мы должны поставить шунт параллельно амперметру, причем сопротивление его должно быть равно значению, которое мы определяем по формуле:

В данном случае n = 25, но мы проведем все расчеты в общем виде, чтобы показать, что величины могут быть абсолютно любыми, принцип шунтирования будет работать одинаково.

Итак, поскольку напряжения на шунте и на амперметре равны, мы можем записать первое уравнение:

Выразим ток шунта через ток амперметра:

Измеряемый ток равен:

Подставим в это уравнение предыдущее выражение для тока шунта:

Но сопротивление шунта нам также известно (). В итоге мы получаем:

Вот мы и получили то, что и хотели. Значение, которое покажет амперметр в данной цепи будет в n раз меньше, чем сила тока, величину которой нам и нужно измерить

С измерениями тока в цепи все понятно, давайте перейдем к следующему вопросу, а именно определению напряжения.

Китайский вольтамперметр dsn vc288

Популярная модель вольтметра, которая часто используется радиолюбителями. Обладает следующими характеристиками:

  • Рабочее напряжение постоянного тока от 4,5 до 30 В.
  • Потребление энергии менее 20 мА.
  • Дисплей двухцветный красный и синий. Разрешение 0,28 дюйма.
  • Производит измерения в диапазоне 0 – 100 В, 0 – 10 А.
  • Нижняя граница 0,1 В и 0,01 А.
  • Погрешность 1%.
  • Температурные условия работы от -15 до 75 градусов Цельсия.

Подключение

При помощи вольтметра можно измерить текущее напряжение в сети электроснабжения. Чтобы это проделать, нужно следующее:

  • Черный толстый провод соединить с минусом источника питания.
  • Красный соединяется с нагрузкой, а после с питанием.

Данная схема подключения не предусматривает использование тонкого черного контакта.

Если будет использован сторонний источник питания, то соединение будет следующим:

  • Толстые шнуры подключаются так же, как и в предыдущем примере.
  • Тонкий красный соединяется с плюсом стороннего источника.
  • Черный с минусом.
  • Желтый с плюсом источника.

Данный вольтметр, амперметр удобен еще и тем, что он реализуется в уже откалиброванном состоянии. Но даже если были замечены неточности в его работе, их можно исправить при помощи двух настроечных резисторов на задней панели устройства.

Гальванометр в качестве амперметра

Гальванометр можно использовать как амперметр, если прибор установлен в параллельной связи с небольшим сопротивлением, именующимся шунтирующим. Дело в том, что сопротивления шунта маленькое, из-за чего амперметр может вычислять ток намного четче.

Допустим, нам нужен амперметр, фиксирующий полномасштабное отклонение для 1 А и содержит тот же гальванометр на 25 Ом с чувствительностью 50 мкА. Так как R и r параллельны, напряжение на них одинаково.

IR = IGr

Так что: IR = IG/I = R/r.

Решая для R и отмечая, что IG составляет 50 мкА, а I – 0.999950 А, получим:

Обзор
  • Разные типы тока
  • Источники ЭДС
Параллельное и последовательное соединение резисторов
  • Последовательное соединение резисторов
  • Параллельное соединение резисторов
  • Комбинированные схемы
  • Зарядка аккумулятора: ЭДС в последовательных и параллельных связях
  • ЭДС и конечно напряжение
Правила Кирхгофа
  • Введение и значение
  • Правило соединения
  • Правило напряжений
  • Применение
Вольтметры и амперметры
  • Вольтметры и амперметры
  • Нулевые измерения
Схемы RC
  • Резисторы и конденсаторы в последовательной связи
  • Полное сопротивление
  • Фазовый угол и коэффициент мощности

Как переделать вольтметр в амперметр постоянного тока

Шунт для амперметра. Или как сделать вольтметр из амперметра и наоборот.

Эту статью я решил написать, когда делал источник питания для своей домашней лаборатории. Из собственного опыта замечено, что на регулируемом блоке питания должен быть вольтметр, для оценки устанавливаемого напряжения. А так же амперметр, для приблизительной оценки тока потребляемого нагрузкой. Решено в новый источник питания установить эти полезные элементы: вольтметр и амперметр. Поискав в ящиках, нашел две подходящих измерительных головки (основной критерий — минимальные размеры). С максимальным током 50мкА и 30мА.

Сначала сделаем вольтметр из амперметра

Итак, перейдем к расчетам.

Самое простое сделать вольтметр из амперметра, я использую второй амперметр. Для расчетов нам понадобятся: максимальный ток отклонения стрелки — в моем случае 30мА, Максимальное напряжение, которое должен измерять наш вольтметр — 30В.

Используя закон Ома находим сопротивление: R=U/I, R=1кОм.

Значит шунт (резистор) сопротивлением 1кОм нужно подключить последовательно с амперметром. При этом мы получим вольтметр. Т.е. если через такую последовательную цепь будет протекать ток в 30мА, то падение напряжения на этом резисторе равно 30В. В моем случае мне даже не нужно изменять шкалу прибора, достаточно наклеить букву «V», чтобы было понятно, что это вольтметр.

Следует помнить, что через такой вольтметр всегда будет течь ток 0-30мА, в зависимости от измеряемого напряжения от 0-30В. А так как он используется в блоке питания это не критично. Так же не следует забывать, что резистор должен быть подходящей можности, которую определим по формуле P = I*I*R получим P=30мА*30мА*1кОм=0,9Вт ставим с запасом не меньше 1Вт.

Надо ещё учесть внутреннее сопротивление прибора. Тогда добавочный резистор считается так: Rд=Uп/Iи-Rи. Rд — сопротивление добавочного резистора; Uп — макс. значение выбранного предела измерения напряжения; Iи — ток полного отклонения выбранного амперметра; Rи — внутреннее сопротивление (рамки прибора) выбранного амперметра, оно указывается.

Делаем амперметр из амперметра у которого маленькая шкала.

У первого амперметра шкала 50мкА это очень мало, мне нужно 1,5А. Чтобы расширить диапазон измерения амперметра, нужно установить шунт, но не последовательно, а параллельно с измерительной головкой. Получается ток будет разветвляться и одна часть потечет через амперметр, а другая через сопротивление. Нужно подобрать такое сопротивление, чтобы ток в 1,5А делился на два, 50мкА через амперметр, а остальной ток через резистор.

Для расчетов понадобится знать сопротивление амперметра, но так как его я не знаю, то шунт буду изготавливать методом подгона. Для этого нужно взять медную проволоку диаметром 0,8-1мм длинной 1 метр и измерить ток, при котором стрелка отклоняется в крайнее положение.

Для этого понадобится регулируемый источник напряжения и нагрузка, я использовал автомобильную лампочку. Далее таким образом подгоняем шунт увеличивая длину проволоки если нужно уменьшить максимальный ток или укорачиваем проволоку если нужно увеличить максимальное значение шкалы амперметра.

У меня получился вот такой шунт в четыре слоя. Края я проклеил силиконовым клеем.

Следует помнить, что если случайно оторвется шунт, то через микроамперметр потечет большой ток и он выйдет из строя.

Амперметр из вольтметра делается по аналогии с первым вариантом, только шунт устанавливается не последовательно а параллельно. Также бывает, что в вольтметрах устанавливаются внутренние резисторы, убрав которые можно получить амперметр.

Следует помнить что амперметр должен иметь минимальное сопротивление, а вольтметр должен обладать очень высоким сопротивлением.

Источник

Видео

Приобретение данных вольтметров считаю удачным, вот только жаль, что их нынешняя цена в том магазине сильно выросла, без малого 3 доллара за штуку. Автор Babay iz Barnaula.

В настоящее время от всевозможных электронных устройств, которые по той или иной причине выведены из эксплуатации остаются различные блоки питания, как импульсные, так и собранные на понижающих трансформаторах. Их использование начинающими радиолюбителями в качестве лабораторного блока питания затруднено тем, что они имеют на выходе определённое стабилизированное напряжение. Однако появившиеся в продаже недорогие миниатюрные модули регуляторов напряжения и тока позволяют вкупе с такими-же миниатюрными цифровыми вольтметрами и амперметрами с успехом переделывать их в лабораторные блоки питания, порой даже без изготовления нового, более вместительного корпуса.

Остался блок питания, который давал на выходе стабилизированное напряжение 5V. Естественно появилось желание более интенсивно задействовать его в своих радиолюбительских нуждах. Тем более, что регулировка напряжения о 5,5 вольт до максимума, которую можно было производить с помощью подстроечного резистора, уже имелась. А ток на выходе легко достигал практически одного ампера.

Для достижения желаемого необходимо установить на переднюю панель измерительное устройство — вольтамперметр, регулятор напряжения (переменный резистор взамен подстроечника), переключатель вида измерения (вольтметр — амперметр) и соединительные клеммы.

Это оказалось совсем не сложно. Вольтметр китайского производства доработанный по такому методу до возможности измерения и тока тоже, для более плавной и точной настройки, кнопочный переключатель ПК-1 и соединительные клеммы двух видов — стандартные для блоков питания и разъём RCA «тюльпан» — как показавший себя весьма удобным в этом качестве.

Принцип работы

Когда рассматривается стандартный принцип функционирования амперметра, то его действие основывается на определенных аспектах. На оси кронштейна наряду с магнитом располагается якорь из стали, на котором закреплена стрелка. Оказывая воздействие на якорь, магнит будет передавать ему магнитные качества. В такой ситуации положение якоря будет находиться вдоль силовых линий, которые проходят вдоль самого магнита.

Подобное расположение якоря определит нулевое положение стрелки на шкале. Во время протекания тока от генератора либо иного источника по шине, возле нее появляется магнитный поток. Его силовые линии в месте положения якоря направлены под наклоном 90 градусов к магниту.

Магнитный поток, который образован электротоком, будет действовать на якорь, стремящийся развернуться под прямым углом. При этом ему будет препятствовать магнитный поток, который образован в постоянном магните. Взаимодействие каждого потока будет зависеть от направления и силы электротока, который протекает по шине. На такую величину и произойдет отклонение стрелки устройства от 0.

Основой функционирования вольтметра является метод аналогово-цифрового преобразования с 2-хтактным интегрированием. Преобразователи, которые установлены в устройстве, замеряя показатели напряжения постоянного и переменного тока, его силу, сопротивление, будут преобразовывать в нормализованное напряжение и в процессе применения АЦП трансформируют в код из цифр.

Функциональная схема вольтметра функционирует, используя 4 преобразователя:

  • Масштабирующий.
  • Низкочастотное устройство, которое преобразует напряжение переменного тока в постоянный.
  • Преобразователь силы тока в напряжение.
  • Преобразователь сопротивления в напряжение.


Работа вольтметра

Виды амперметров

По своему действию все амперметры разделяются на электромагнитные, магнитоэлектрические, тепловые, электродинамические, детекторные, индукционные, фото- и термоэлектрические. Все они предназначены для измерения силы постоянного или переменного тока. Среди них, наиболее чувствительными и точными, являются электродинамические и магнитоэлектрические амперметры.

Во время работы магнитоэлектрического амперметра, создается крутящий момент, через взаимодействие между полем в постоянном магните и током, проходящим через обмотку рамки. С этой рамкой и соединяется стрелка, движущаяся по шкале. Поворот стрелки осуществляется на величину угла, пропорциональную силе тока.

Как подключить амперметр

При подключении амперметра важно придерживаться последовательности действий и техники безопасности

Большая часть амперметров должна подключаться последовательно с несущей ток цепью, или же нужно последовательно подключить их резисторы (шунтирующие). Так или иначе, электрический ток протекает через шунт измерительного устройства.

Измерительный аппарат последовательно соединяется с цепью, что позволяет всем электронам электрического тока проходить через устройство. Спад мощности возможен из-за тока, который измеряется, и из-за внутреннего сопротивления. Это связано с тем, что цепь устройства обладает низким сопротивлением и именно там происходит основной спад напряжения.

История изобретения

Итальянский учёный Алессандро Вольт, проведя ряд экспериментов с электричеством, приходит к выводу, что получить электрический ток можно используя соединение металлов с жидкостью. Поместив медные пластины, покрытые цинком, в кислоту, он в 1800 году создаёт первый электрохимический источник энергии, названный позже «вольтов столб».

Он также устанавливает, что при соединении двух разных металлов возникает сила, которая затрачивается на работу по перемещению электрического заряда из одной точки в другую. При этом перемещённый заряд изменяет свой потенциал (величину энергии), которым он обладает. Разность между начальным потенциалом и конечным получает название «напряжение».

Для измерения количества электричества Вольт использует металлический стержень, вставленный в каучуковую пробку и помещённый в бутылку. На нижний конец, находящийся в бутылке, он надевает соломинки, а на другой — шар. Учёный наблюдает, что при контакте шара с наэлектризованным веществом соломинки отталкиваются. Это позволяет ему судить о степени заряженности материала.

Существование напряжения Вольт доказал проведя следующий опыт. На электроскоп (прибор регистрирующий заряд) был надет медный и цинковый диск. Между ними проложен тонкий слой диэлектрика. На короткое время физик замыкал металлы между собой проволокой. Лепестки на электроскопе немного раздвигались. Далее диски раздвигались на большее расстояние, при этом лепестки регистратора расходились ещё больше.

Фактически это был первый эксперимент, позволяющий измерить, хотя и в грубой форме, напряжение. В 1830 году английский учёный Майкл Фарадей открывает явление электромагнитной индукции, на котором впоследствии создаётся ряд электроизмерительных приборов.

В 1881 году французский физик Арсен Д’Арсонваль создаёт устройство, состоящее из катушки и стрелки, помещённых в постоянное магнитное поле. На катушку подавался электрический ток, в результате чего стрелка отклонялась от начального положения. В этом же году был проведён Международный электротехнический конгресс, на котором были приняты обозначения электрических величин. Прибор, предназначенный для измерения разности потенциалов, был назван вольтметром, а напряжение стало измеряться в вольтах.

Разновидности электроизмерительных приборов

Классификация электроизмерительных приборов:

По типу тока:

  1. переменного;
  2. постоянного;
  3. комбинированные устройства.

По уровню точности:

  • 0, 05;
  • 0,1;
  • 0,2;
  • 0,5;
  • 1,0.

Каждая цифровое обозначение указывает на процентный показатель допустимой погрешности.

По сущности работы:

  1. электромагнитные;
  2. индукционные;
  3. магнитоэлектрические;
  4. ферромагнитные.

При проведении измерительных испытаний необходимо правильно выбрать соответствующее измерительное устройство.

  1. Амперметры – устройства для измерения величин тока. Единица измерения – Ампер (А).
  2. Вольтметр – измеряет напряжение электрической сети. Единица измерения – Вольт (В).
  3. Омметр – вспомогательное приспособление, измеряющее сопротивление в электроцепи. Измеряется в Оммах (Ом).
  4. Ваттметр – элемент, измеряющий мощность сети. Измеряемая единица – Ватт (Вт).
  5. Частотомер – измеритель частоты значений переменного импульса. Измеряется в Герцах (Гц).

Принцип работы цифрового прибора

Цифровой амперметр постоянного тока позволяет измерить и определить постоянный ток – как отрицательной, так и положительной полярности. На направление тока указывает точка, размещенная в крайнем правом разряде. Удобство применения данного устройства состоит в отсутствии необходимости подключения шунта. Амперметр цифровой постоянного тока может монтировать в источники питания, стойки приборов, стенды, зарядные устройства и прочее. Такой прибор советуют использовать, чтобы контролировать работу двигателей, DС-DС преобразователей, источников питания и инверторов.

Будет интересно Устройство амперметра и принцип его действия

Амперметр постоянного тока цифровой включается спустя три минуты после подключения питания. В случае установки в зарядное устройство рекомендуется предварительно к выводам питания амперметра подключить конденсатор 470 mF 25 v. Индикатор не отображает незначащие нули. Учитывая обширный выбор диапазонов, амперметр с успехом функционирует в одном из двадцати вариантов режима работы. При этом каждый режим предполагает применение одного из трех шунтов: на мкА, мА или Амперы.

Предел измерения колеблется в диапазоне 1мкА – 1000А. Для работы следует выбрать один из 60 предложенных пределов измерений.

Как уже было отмечено, каждый режим работает на основе подходящего шунта. Следует помнить, что номинальное напряжение любого шунта не должно превышать 75мВ. В качестве примера можно рассмотреть режим 2, который работает только с шунтами 5мкА, 5мА или 5А. Для программирования режимов применяется пять джамперов.

Перед включением модуля рекомендуется запрограммировать режим его работы. После включения модуль выдаст сведения относительно выбранного режима работы. Если, допустим, выбран режим измерения токов в пределах 25А, то включенный модуль будет мигать несколько раз «25.0», что указывает на режим работы «5». В таком случае необходимо использование одного из шунтов: 25А, 25мкА или 25мА. При выборе недопустимого режима будет мигать значок «Err», указывающий на ошибку.

Как работает цифровой амперметр

Следует помнить, что измерять можно только в одной полярности, если же ток измеряется в обратной полярности, то это будет отображаться, как «000». Для питания модуля предназначен встроенный литиевый аккумулятор CR2032, рассчитанный на двадцать дней бесперебойной работы. К тому же, источником питания может послужить внешняя батарея и любой другой источник с постоянным током 3В. Особенности подключения состоят в том, что внешний источник питания 3В следует подключить плюсом к контакту «3V», а минусом – к «0V».

Еще одним обязательным условием является наличие гальванической развязки для внешнего источника питания от источника, который измеряет ток

Важно не забыть встроенный литиевый элемент при использовании внешнего источника питания. Чтобы сэкономить батарею, измеряя ток в автомобиле, можно воспользоваться реле, которое отключает питание модуля во время выключения зажигания

Сделанные самостоятельно шунты или резисторы можно использовать для малых токов. При этом рекомендуется применять металлопленочные резисторы, которые в меньшей степени зависят от температурного режима. Как правило, в устройстве используют константановую или манганиновую проволоку.

Как выбрать амперметр

При выборе модели необходимо учитывать сферу применения оборудования. Производители предлагают купить тестеры для автомобилей, научно-исследовательских работ, мобильного использования, стационарного монтажа. В устройствах реализованы разные принципы действия, которые влияют на корректность измерений. Чтобы было удобно пользоваться – производители активно внедряют цветовую индикацию. При выполнении ответственных работ важны точность, дополнительный функционал.

Сфера применения

Профессиональные тестеры для любой сферы применения характеризуются безошибочными показаниями, стабильностью в работе, устойчивостью к перегрузкам. Приборы имеют более широкий диапазон применения. Недостатком моделей является сложность подключения, настройки – справиться с этими задачами может только мастер со специализированным образованием.

Амперметры для бытового применения отличаются простым монтажом, информативностью, низкой ценой. Оборудование известных брендов стабильно, но точность показаний ниже, чем у профессиональных моделей.

Принцип действия

Принцип работы влияет на возможность использования оборудования с разными типами электросетей, точность показаний, устойчивость к нагрузкам. Электромагнитные амперметры используют для измерения сети переменного тока. Измерители можно использовать на предприятиях, где оборудование отличается высокими показателями силы тока. Магнитоэлектрические модели прямая противоположность электромагнитных тестеров, используются в сетях с незначительными характеристиками силы тока, но отличаются корректными показаниями.

Ферродинамические амперметры устойчивы к магнитным полям, используются в стационарных промышленных системах, работающих в автоматическом режиме в окружении другого оборудования. Термоэлектрические модели предназначены для высокочастотных цепей. Цифровые модели универсальны, отличаются высокой точность, устойчивостью к вибрациям, динамическому воздействию.

Индикация

Цифровая индикация не нуждается в подсветке, данные хорошо считываются, что позволяет снизить вероятность ошибки при снятии показаний. Светодиодные дисплеи удобны при любом освещении. Устройства с цифровой индикацией имеют более высокую цену. Стрелочные приборы простые, надежные, пригодные к ремонту. Для снятия показаний при плохом освещении требуется подсветка. Компенсируются недостатки низкой ценой.

Точность

Чем выше точность прибора, тем грамотнее расчеты. Характеристика зависит от принципа работы устройства, диапазона шкалы. Хорошее значение – при погрешности не более 1%, для бытовой техники допускаются значения 1,5%. Лучшими параметрами обладают электронные устройства, на которых значения силы тока выводятся до второго знака после запятой. Аналоговые стрелочные прибора отличаются невысокой точностью, а модели с цифровыми компонентами и классической шкалой выдают достойные результаты.

Дополнительный функционал

Сделать работу более простой, а информацию полезной помогает дополнительные функции. Приборы со стрелочной шкалой комплектуются подсветкой, которая делает удобной работу с амперметром в темное время суток. Возможность монтажа на DIN-рейку улучшает стабильность показаний, упрощает подключение к электрической сети. Защита внешних разъемов герметичными крышками делает работу безопасной. Комплектация вольтметром расширяет сферу применения.

↑ Итого

И в заключении еще несколько фото вольтметра. Заводское состояниеС выпаяным индикатором, вид спередиС выпаяным индикатором, вид сзадиИндикатор тонирован автомобильной тонировочной пленкой (20%) для уменьшения яркости и улучшения видимости индикатора на свету.Очень рекомендую его затонировать. Обрезков тонировочной пленки вам с удовольствием дадут бесплатно в любом автосервисе, занимающемся тонировкой.Также в Интернете встречаются иные модификации этого модуля, но суть переделок от этого не меняется — если Вам попался не такой модуль, просто скорректируйте схему по плате, выпаяв индикатор или прозвонив цепи тестером и вперед!Enjoy!
