Виды промышленных тиристорных преобразователей (инверторов)

Виды преобразовательных агрегатов

Преобразование может выполняться различными схемами, в которых отличается принцип работы. Различают несколько типичных вариантов использования тиристоров:

  • Управляемые выпрямители;
  • Инверторные преобразователи.

Управляемый выпрямитель характеризуется тем, что вместо части или всех диодов установлены тиристоры, коммутируя которые в определенные моменты времени можно управлять величиной среднего напряжения на нагрузке.

Преобразователь напряжения на тиристорах, включенный по схеме управляемого выпрямителя, в силу особенностей работы, можно использовать только в цепях переменного тока для питания нагрузки постоянным напряжением.

Инверторные преобразователи формируют напряжение, по форме близкое к синусоидальному, из постоянного. При этом может быть получено различное количество фаз, имеется возможность регулировки амплитуды и частоты напряжения.

Асинхронный двигатель для осуществления возможности управления мощностью и частотой вращения может включаться только через инверторный преобразователь (частотник).

Принципиальная схема

В момент включения питания тринисторы V2 и V3 закрыты, а конденсаторы С1 — СЗ разряжены.

Конденсаторы С2 и СЗ начинают заряжаться, и в некоторый момент времени откроется один из тринисторов (какой именно зависит в первую очередь от постоянных времени зарядки конденсаторов С2, СЗ).

Предположим, что первым откроется тринистор V2. Через него потечет ток, определяемый сопротивлением обмотки 1а и током заряда конденсатора С1.Конденсатор С2 разряжается через управляющий переход тринистора и резистор R4.

После открывания тринистора V2 напряжение на аноде тринистора V3 резко уменьшается и по мере заряда конденсатора С1 начинает постепенно увеличиваться. Тем временем конденсатор СЗ продолжает заряжаться, и, наконец, наступает момент, когда откроется тринистор V3.

Напряжение заряженного кон­денсатора С1 в обратной полярности будет приложено через малое прямое сопротивление открытого тринистора V3 к тринистору V2, и последний закроется. Начинается новый цикл: конденсатор С1 снова заряжается, но уже через три-нистор V3.

При этом конденсатор СЗ разряжается, а С2 заряжается. Затем снова открывается тринистор V2 и процесс повторяется. При работе устройства через полуобмотки 1а и 1б протекают импульсы тока, поэтому ток во вторичной обмотке представляет собой последовательность симметричных импульсов, по форме близких к прямоугольным.

Частота выход­ного напряжения и его форма зависят как от параметров времязадающих цепей запуска тринисторов, так и от напряжения питания, поэтому напряжение питания цепи заряда конденсаторов С2 и СЗ стабилизировано при помощи стабилитронов V1, V4. Как показала проверка, при изменении напряжения питания на 30% частота преобразования изменяется не более чем на 6%.

Рис. 1. Принципиальная схема простого тиристорного преобразователя напряжения 12В — 220В.

Преобразователи частоты с непосредственной связью

ПЧ с непосредственной связью с питающей электросетью или циклоконверторы преобразуют напряжение частотой 50 Гц в переменное напряжение с регулируемой фазой и частотой. Электронные ключи таких устройств – управляемые и неуправляемые тиристоры, включенные по встречно-параллельным, мостовым, перекрестным и нулевым схемам.

Частота напряжения, поступающего на обмотки двигателя, изменяется путем циклического отпирания и запирания электронных ключей.

Элементная база тиристорных частотников стоит значительно дешевле силовых быстродействующих транзисторов. Преобразователи частоты такого типа:

  • Отличаются высоким к.п.д. Электрические потери уменьшаются за счет однократного преобразования напряжения.
  • Обеспечивают устойчивые механические характеристики двигателя на низких скоростях. Прямое преобразование позволяет выдавать на обмотки электродвигателя напряжение низкой частоты без уменьшения амплитуды. Жесткость механических характеристик привода на невысоких скоростях при этом не снижается.
  • Позволяют возвращать энергию в сеть при электродинамическом торможении двигателя. Частотники с гальванической связью с питающей сетью позволяют свободно обмениваться электроэнергий в генераторном режиме двигателя.

Мощность преобразователей с непосредственной связью практически не ограничена. Такие электроприводы можно легко модернизировать путем подключения дополнительных тиристорных модулей.

Устройства такого типа также имеют недостатки:

  • Несинусоидальное выходное напряжение. Гармоники вызывают дополнительный нагрев двигателя, шум при работе оборудования. Кроме того, паразитные составляющие поступают в сеть и ухудшают качество электроэнергии.
  • Сложность регулирования скорости двигателя выше номинальной. Непосредственные преобразователи способны изменять частоту только в меньшую сторону.

Относительная сложность схемы управления. Связь входной и выходной частоты определяется выражением f_(1 )=(m_n×f_2)/(2(n-1)+m_n ); где mn – пульсность напряжения, n – число участков синусоид в полуволне выходного напряжения, f_(1 )и f_(2 )– частоты на входе и выходе. Таким образом, для создания крутящего момента и сдвига фаз на 1200 относительно друг друга необходимо обеспечить строгую временную последовательность отпирания и запирания тиристоров.

Так, основная сфера применения преобразователей частоты с гальванической связью с электросетью – низкоскоростные приводы мощного оборудования, а также двигатели механизмов, работающих с частыми остановками, перезапусками и реверсами.

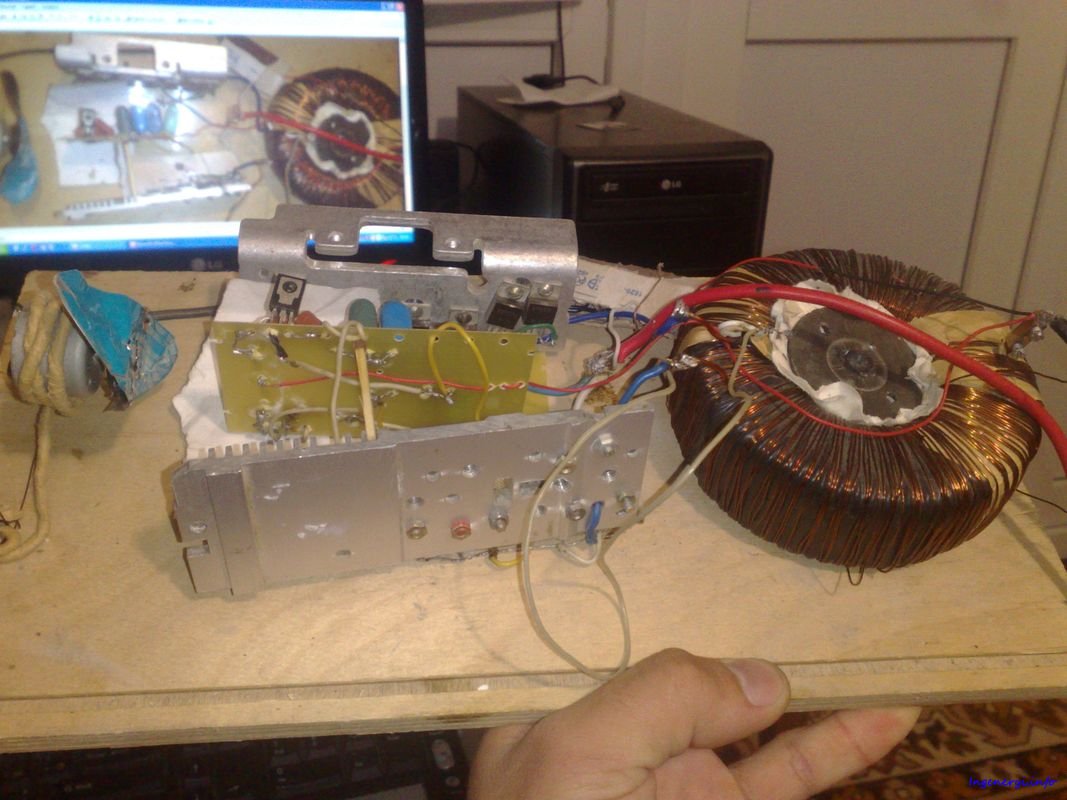

Простой самодельный инвертор напряжения 12-220В на двух транзисторах

В качестве трансформатора использовал ферритовые чашки с такимим размерами: диаметр – 35 мм, высота – 20мм. Сперва мотается первичная обмотка, она содержит 14 витков провода диаметром 0,5 мм, после намотки ее нужно обернуть изолентой в один слой. Вторичная обмотка трансформатора мотается проводом диаметром 0.2мм и содержит 220 витков, поверх ее также обматываем изолентой в один слой. Все, трансформатор готов, осталось только собрать половинки и посадить на болтик.

Методом проб и ошибок подобрал для схемы транзисторы, ориентируясь на минимальный ток потребления схемы. Получилась пара КТ814 и КТ940, затем были подобраны сопротивления и емкость. В результате моих опытов получилась вот такая схема с указанными номиналами, она приведена выше. Данная конструкция простого инвертора напряжения отлично подходит для питания энергосберегающей лампы мощностью в 8,9,11 Ватт. Лампы мощностью в 20 ватт не хотят работать, скорее всего вторичка слабовата – переделывать я не стал. Лампа мощностью в 9 ватт светит так же ярко как и при питании напрямую от сети переменного тока 220В. Потребляемый ток схемы преобразователя напряжения колеблется в пределах 0.5 – 0.54 Ампера.

Если использовать вместо транзистора КТ940 транзистор КТ817 и аналогичные то ток, потребляемый схемой инвертора напряжения и лампой, возрастает до величины 0,86 Ампера. Данная конструкция простого инвертора напряжения доступна к изготовлению всем радиолюбителям и начинающим. Преимущества данной конструкции очевидны: простота изготовления и надежность в работе.

Нужно отметить что очень много радиолюбителей проживает в сельской местности и не имеют возможности приобрести импортные детали, к тому же хоть и недорого но стоят денег те же полевые транзисторы, которые при ошибке тут же могут сгореть или выйти из строя, не говоря уже о микросхемах. А чаще всего у радиолюбителя запасы радиодеталей ограничены. Вот так и появился простой инвертор напряжения, собранный из деталей, полученых из советского хлама. Имея в распоряжении аккумулятор емкостью в 7 Ампер-Часов нетрудно подсчитать на сколько времени его хватит – проверял лично.

Самодельный преобразователь напряжения.

Часто задаваемые вопросы

Как рекомендуемый ток заряда до 0,3C влияет на пластины батарей?
У обычной свинцово-кислотной батареи при токах заряда 0,25-0,3С будет происходить ускоренная реакция выделения водорода, что приведет к высыханию и набуханию батареи. У батарей серии Carbon в следствие емкостного эффекта и увеличения числа пластин, большие токи будут равномерно распределены по пластинам, что предотвратит негативные реакции по расщеплению воды в составе электролита.

Почему не работает преобразователь напряжения?
Неисправность преобразователя напряжения часто возникает из-за использования не подходящих проводов (например, алюминиевых вместо медных). Многие модели инверторов чувствительны к питания. Они рассчитаны на работу только от аккумуляторных батарей или стабилизированных источников электропитания. Такие устройства нельзя подключать к солнечным панелям или бензогенераторам.

Какие трудности могут возникнуть при ремонте преобразователя напряжения?
Основная сложность заключается в выборе аналогов транзисторов и трансформаторов при отсутствии оригинальных компонентов. Остальные элементы электросхемы — например, резисторы, конденсаторы или диоды — не имеют конструктивных особенностей, поэтому можно использовать любые доступные детали, подходящие по напряжению, мощности и номиналу.

Определение величины преобразуемой мощности

С чего нужно начинать расчет? Самым главным параметром любого источника питания является мощность. Именно от нее напрямую зависят все остальные параметры преобразователя, в том числе масса, габариты и стоимость. В данном случае выходную мощность РВЫХ можно легко определить как сумму мощностей обоих каналов:

(1)

где РВЫХ1, РВЫХ2 – соответственно, выходная мощность первого и второго канала.

Однако на самом деле на массу, габариты и стоимость ключевое влияние оказывает не выходная, а преобразуемая мощность РПМ – скорость передачи энергии через магнитные или электрические поля элементов, изменяющих параметры электрической энергии. В нашем примере это процесс происходит в дросселе L1, поэтому именно от его режима работы зависят все остальные параметры схемы.

В общем случае, величина преобразуемой мощности может быть меньше мощности преобразователя. Это связано с тем, что за счет особенностей схемотехники силовой части часть энергии поступает в нагрузку непосредственно из источника первичного питания (с входа преобразователя), минуя магнитное поле дросселя. Этот вопрос подробно рассмотрен в [], где и получены формулы, позволяющие рассчитать величину РПМ для четырех наиболее распространенных («базовых») схем:

(2)

где UВХ, UВЫХ – соответственно, напряжение на входе и выходе преобразователя.

Наша схема, на первый взгляд, не является ни одной из «базовых», однако посмотрим на нее внимательно. Если мысленно убрать из нее все элементы, относящиеся ко второму каналу преобразования (обмотку W2, VD1, C3), то останется классический повышающий преобразователь, а если убрать элементы первого канала (VD2, C2) – то обратноходовой (Рисунок 3).

Рисунок 3. Разделение схемы (Рисунок 1) на элементарные «базовые» преобразователи.

Для первого канала (повышающая схема) преобразуемая мощность РПМ1 зависит от соотношения напряжений на входе и выходе, причем, чем больше разница напряжений, тем больше РПМ1. Определим эту величину для худшего случая – при минимальном входном напряжении UВХ_MIN:

(3)

Во втором канале (обратноходовая схема) вся энергия проходит через магнитное поле дросселя, поэтому преобразуемая мощность РПМ2 не зависит от соотношения напряжений на входе и выходе:

(4)

Магнитопровод дросселя L1 является общим для двух каналов, поэтому, используя принцип суперпозиции, суммарную преобразуемую мощность РПМ можно представить в виде суммы преобразуемых мощностей первого и второго каналов:

(5)

Сравнивая результаты расчетов по формулам (1) и (5), видим, что РПМВЫХ. Недостающие 4 Вт за счет электрической связи поступают в нагрузку первого канала напрямую с входа без каких-либо преобразований. Это позволяет сделать нашу схему почти на 17% меньше и легче, чем в случае включения обоих каналов по обратноходовой схеме (Рисунок 2б). Кстати, если у читателя есть желание попрактиковаться в расчетах преобразуемой мощности, то на Рисунке 2 приведены результаты расчетов РПМ, для всех индуктивных компонентов, которые можно использовать для самопроверки.

IGBT-транзисторы


Объединив положительные качества биполярных и полевых, с изолированным затвором, транзисторов, можно получить для низкочастотной (имеется в виду промышленная частота 50-60 Hz) техники весьма достойный переключающий элемент – IGBT. Его обозначение и упрощенная эквивалентная схема показана на рисунке выше. Схема собрана подобно дарлингтоновской для биполярных. Полевой транзистор с n-каналом фактически служит усилителем тока с большим усилением, и хорошо открывает связанный с ним биполярный транзистор, который служит силовым в данной паре. Его эмиттер в этой структуре назван коллектором и наоборот (по “принципу утки” – по отношению к клеммам прибор отчасти ведет себя как биполярный транзистор с гигантским усилением). В то же время, нельзя считать IGBT простой схемой, которую “спаяли” из n-канального полевого и pnp-биполярного транзисторов, – это именно полупроводниковая структура, а не схема. Формальные переход база-коллектор биполярной части и канал полевой образуют единую структуру на кристалле.

Область применения IGBT транзисторов по электрическим параметрам лежит от 300 В и выше, по частоте – до 10 кГц. Это как раз хорошо подходит для промышленной частоты (в применении частотников). IGBT применяются в электроприводах, начиная от небольших электроинструментов вплоть до электровозов. То, что они работают в области не очень высоких частот, в отличие от mosfet, избавляет от множества проблем, связанных с паразитными индуктивностями и емкостями – управляющий транзистор в такой структуре чувствует себя вполне комфортно, его частота переключений сравнительно невелика. Значит, легче перезаряжать затворную емкость.

Советуем изучить Конденсатор CBB61

Большой проводимости от него, в данном случае, не требуется. Выходной pnp биполярный транзистор устроен таким образом, что выдерживает большое обратное напряжение и может работать в инверсном режиме. Простота управления IGBT и область безопасной работы оказались гораздо выше, чем у биполярных транзисторов. IGBT, как таковые, не имеют встроенного обратного диода, но такой диод с быстрым восстановлением может быть добавлен в схему или внешним образом, или интегрирован на кристалле, если это нужно для той области, для которой предназначается прибор.

IGBT появились в 1983 году (в IR запатентовали первый образец)

Первые образцы неважно переключались и были ненадежными, поэтому на рынок, как следует, не вышли. Трудности были технологическими, связанными с получением пластин толщиной около 100 мкм. Их преодоление, а также появление Trench-технологии для изготовления MOSFET позволили резко снизить сопротивление канала в открытом состоянии, и это позволило приблизить свойства IGBT практически к свойствам традиционного механического выключателя, но без присущего ему образования дуги и на несколько порядков высоким быстродействием

Их преодоление, а также появление Trench-технологии для изготовления MOSFET позволили резко снизить сопротивление канала в открытом состоянии, и это позволило приблизить свойства IGBT практически к свойствам традиционного механического выключателя, но без присущего ему образования дуги и на несколько порядков высоким быстродействием.

Транзисторы IGBT применяют в частотных преобразователях, устройствах плавного пуска, они интенсивно вытесняют тиристоры из всех областей, несмотря на свою значительную цену. Из используют в источниках питания, инверторах, электроприводах, сварочных питающих устройствах, на транспорте.

Ответы знатоков

SHOCK:

Получение переменного тока из постоянного??? ?

Какие необходимы параметры?

И ты думаешь вот так всё просто? Взял контур и получил переменку?

Вот одна из схем преобразователя

Преобразователь напряжения на тиристорах

Описываемое устройство предназначено для преобразования постоянного напряжения 12 В в переменное 200-500 В и может отдать в нагрузку мощность до 500 Вт. Схема преобразователя представлена на рисунке. Частота выходного переменного напряжения определяется частотой импульсов автогенератора, выполненного на транзисторах Т1 и Т2. Этими импульсами через трансформатор Тр1 управляются тиристорные ключи Д1 и Д2, которые попеременно подключают к источнику постоянного напряжения то одну, то другую половины первичной обмотки трансформатора Тр2. К выводам 4-5 трансформатора Тр2 подключается нагрузка.

И подобных схем множество….

KERK:

Только из пассивных элементов (R,C) переменки из постоянки не получить.

марат маратов:

Посмотри «Качер» Бровина.

навигатор:

В каждом автомагазине НЫНе… с ДЕСЯТОК моделей инвертеров… от 100 Вт до 1000….Я все лето почти-живу в отрыве от ЦИВИЛИЗАЦии, без стационарного электроснабжения…. все электроприборы-через инверторЫ питаю …скоро наверное и СУП буду варить на мобильной ЭЛЕКТРОплитке….

Kostyan Master:

при помощи мультивибратора если нужен ток для преобразователя

Releboy:

1) Преобразователь переменного тока в постоянный называется выпрямитель 2) Преобразователь постоянного тока в переменный называется инвертор Если с первым преобразованием проблем нет и достаточно использовать любые вентили (диоды и тиристоры) , которые будут или сами, или по команде управления открываться, то со вторым преобразованием все намного сложнее. Я тебе высылаю книгу где все подробно расжевано и про инверторы и про выпрямители от простых до самых сложных. Там есть и вся информация про параллельные и последовательные инверторы с коммутирующими контурами (то, про что ты спрашиваешь) от расчета до моделирования. Книга Б. Бедфорд и Р. Хофт «Теория автономных инверторов»

Андрей Б:

двигатель постоянного тока соединить с генератором переменного. Получается электромашинный преобразователь.

Travka BS:

В розетку трансформатор понижающий на нужный тебе ток воткни. Ток это опасно

Николай Голубцов:

Я конечно извиняюсь, но это очень похоже на заряд высоковольтных конденсаторов вспышек, поэтому 1. Найти старую батареечную вспышку и 2. Еще раз извиняюсь Яндекс картинки — схемы вспышек на батарейках Источник первичного питания: 6 щелочных элементов Varta – суммарное напряжение 9в, ток при КЗ 11А. Транзистор – КТ805АМ в пластиковом корпусе установленный на радиатор. Трансформатор – на Ш — образном ферритовом сердечнике, первичная обмотка – 12 витков, вторичная – 340 витков проводом 0,2 ПЭЛ, обмотка ОС – 4 витка. Потребляемый ток – 800мА, максимальный выходной ток при КЗ — 30мА. Выходное напряжение при ХХ – 1500в, при нагрузке – 100в (недобор напряжения вызван недостаточной емкостью конденсатора в цепи ОС) . Эффективная выходная мощность (на основе оценки скорости заряда батареи конденсаторов от сетевого блока питания с выходной мощностью 7Вт и времени заряда конденсаторов от преобразователя напряжения) составляет примерно 0,25 Вт,

rrr:

без транса ты хрен чё умножишь. а колебания обчный мультивибратор …хошь на транзисторах, хошь на логике

asdf:

если надо, чтобы КПД был «достаточно высокий», то придётся делать на трансформаторах. . Иначе — плохо. Вообще все эти схемы и способы давно проверены жизнью и временем, и ничего нового тут никто не предложит. На транзисторах или микросхемах можно понизить напряжение. . или выпрямить. А чтоб повысить — выгодней всего на трансе. . Вообще можно взять готовый трансик от чего-нибудь, да приспособить к этому делу. не так это и страшно

Андрей Кузнецов:

Вариант с «Кроной», высоким кпд и без трансформатора: 1000 конденсаторов соединить параллельно, а после заряда их от «Кроны» — последовательно — будет 9000 Вольт. Пётр, мне бы тоже хотелось, чтобы зима в Сибири была покороче, а в Правительстве работали только компетентные и честные люди… .О! Покурил — пришла мыслЯ — пьезоэлемент от зажигалки тысячи полторы даст!

alex alex:

Найти у армейцев ЭМУ — два двигателя на одном валу Постоянный понятно, переменный работает как генератор регулируя ток возбуждения которого можно менять выходное напряжение Имелись агрегаты до 100 кВт Если нужен маломощный — можно взять источник питания люминисцентных ламп — есть на 12 и 24 вольта

Типы сварочных аппаратов

Современный рынок наполнен достаточно большим разнообразием сварочных аппаратов, но далеко не все целесообразно собирать своими руками.

В зависимости от рабочих параметров устройств различают такие виды устройств:

  • на переменном токе – выдающие переменное напряжение от силового трансформатора напрямую к сварочным электродам;
  • на постоянном токе – выдающие постоянное напряжение на выходе сварочного трансформатора;
  • трехфазные – подключаемые к трехфазной сети;
  • инверторные аппараты – выдающие импульсный ток в рабочую область.

Первый вариант сварочного агрегата наиболее простой, для второго понадобиться доработать классическое трансформаторное устройство выпрямительным блоком и сглаживающим фильтром. Трехфазные сварочные аппараты используются в промышленности, поэтому рассматривать изготовление таких устройств для бытовых нужд мы не будем. Инверторный или импульсный трансформатор довольно сложное устройство, поэтому чтобы собрать самодельный инвертор вы должны уметь читать схемы и иметь базовые навыки сборки электронных плат. Так как базой для создания сварочного оборудования является понижающий трансформатор, рассмотрим порядок изготовления от наиболее простого, к более сложному.

На переменном токе

По такому принципу работают классические сварочные аппараты: напряжение с первичной обмотки 220 В понижается до 50 – 60 В на вторичной и подается на сварочный электрод с заготовкой.

Перед тем, как приступить к изготовлению, подберите все необходимые элементы:

  • Магнитопровод – более выгодными считаются наборные сердечники с толщиной листа 0,35 – 0,5мм, так как они обеспечивают наименьшие потери в железе сварочного аппарата. Лучше использовать готовый сердечник из трансформаторной стали, так как плотность прилегания пластин играет основополагающую роль в работе магнитопровода.
  • Провод для намотки катушек – сечение проводов выбирается в зависимости от величины, протекающих в них токов.
  • Изоляционные материалы – основное требование, как к листовым диэлектрикам, так и к родному покрытию проводов – устойчивость к высоким температурам. Иначе изоляция сварочного полуавтомата или трансформатора расплавится и возникнет короткое замыкание, что приведет к поломке аппарата.

Наиболее выгодным вариантом является сборка агрегата из заводского трансформатора, в котором вам подходит и магнитопровод, и первичная обмотка. Но, если подходящего устройства под рукой нет, придется изготовить его самостоятельно. С принципом изготовления, определения сечения и других параметров самодельного трансформатора вы можете ознакомиться в соответствующей статье: https://www.asutpp.ru/transformator-svoimi-rukami.html.

В данном примере мы рассмотрим вариант изготовления сварочного аппарата из блока питания микроволновки. Следует отметить, что трансформаторная сварка должна обладать достаточной мощностью, для наших целей подойдет сварочный аппарат хотя бы на 4 – 5кВт. А так как один трансформатор для микроволновки имеет только 1 – 1,2 кВт, для создания аппарата мы будем использовать два трансформатора.

Виды преобразовательных агрегатов

Преобразование может выполняться различными схемами, в которых отличается принцип работы. Различают несколько типичных вариантов использования тиристоров:

  • Управляемые выпрямители;
  • Инверторные преобразователи.

Управляемый выпрямитель характеризуется тем, что вместо части или всех диодов установлены тиристоры, коммутируя которые в определенные моменты времени можно управлять величиной среднего напряжения на нагрузке.

Преобразователь напряжения на тиристорах, включенный по схеме управляемого выпрямителя, в силу особенностей работы, можно использовать только в цепях переменного тока для питания нагрузки постоянным напряжением.

Инверторные преобразователи формируют напряжение, по форме близкое к синусоидальному, из постоянного. При этом может быть получено различное количество фаз, имеется возможность регулировки амплитуды и частоты напряжения.

Асинхронный двигатель для осуществления возможности управления мощностью и частотой вращения может включаться только через инверторный преобразователь (частотник).

Преимущества тиристорных преобразователей

ТПЧ получили очень широкое применение благодаря своим многочисленным достоинствам. Главное преимущество тиристорных преобразователей в сравнении с электромашинными заключается в том, что за счет высокого КПД, а также отсутствия потерь холостого хода, идет тенденция снижения потребления мощности от сети, и при этом снижаются расходы на эксплуатацию. Также большое преимущество тиристорных преобразователей частоты в их свойствах регулировки. Регулирование выходных параметров и мощности возможно осуществить без переключения в силовых цепях. Это позволяет обходится без больших коммутирующих устройств.

Перед тем, как принять решение купить преобразователь частоты, надо ознакомиться с его преимуществами, а именно:

  • качественная элементная база Европейских производителей;
  • высокая надежность и долговечность;
  • простота и удобство в эксплуатации;
  • высокий КПД 93-95%;
  • высокая устойчивость к короткому замыканию в нагрузке;
  • способность выдерживать мощные импульсные перенапряжения на входе;
  • внутренняя самодиагностика и защита всех силовых элементов;
