Способы установки электрических проточных водонагревателей

Применение обратного клапана

Этот механизм относится к системе безопасной эксплуатации. Его использование на устройстве, работающем под давлением, необходимо.

При нагревании вода в бойлере заметно увеличивает свой объем, в результате чего растет давление в сосуде. Крайним проявлением этого процесса является его разрыв. В результате помещение наполняется паром и горячей водой, что может нанести людям значительный вред.

Установленный на бойлере клапан при достижении критичных значений открывает пружинную заслонку для сброса воды, которая выводится через штуцер. Для ее утилизации на штуцер устанавливается шланг, подключаемый к ближайшему сбросу в водопровод канализации. Его нужно надежно закрепить, поскольку сброс может производиться с большим напором. После сброса излишней воды пружинный клапан закрывается.

На клапане также имеется рычаг для сброса воды, который можно использовать принудительно в ручном режиме.

Виды бойлеров

Современные бойлеры бывают двух типов, существенно разнящихся между собой по принципу нагрева воды:

1. Проточные – нагревают воду по мере использования. Объем горячей воды, выдаваемый таким водонагревателем – неограниченный. В то же время потребляемая им мощность очень высокая.
2. Накопительные – имеют резервуар, в котором вода подогревается тэнами. Температура воды в резервуаре поддерживается на зафиксированном уровне постоянно.

Выбор бойлера с различным объемом накопительного резервуара основывается на нескольких правилах:

• 10-15 л – такой бойлер обеспечит горячей водой на мелкие бытовые нужды (например, умывальник);
• 50 л – этого объема будет вполне достаточно для снабжения горячей водой душевой кабины;
• 80-100 л – такой объем горячей воды способен удовлетворить все потребности в ней (ванна, душ, кухонная мойка).

В быту более востребованы накопительные бойлеры. И это вполне оправдано, ведь они обеспечат горячей водой сразу несколько точек. Кроме того, в доме всегда будет запас воды.

Как подключить проточный водонагреватель к водопроводу и электросети своими руками

Ранее мы проводили обзор, в котором досконально освещено устройство проточного водонагревателя, а также приведены рекомендации по выбору.

Итак, новый «проточник» избавлен от упаковки, прочитана инструкция и теперь самое время подумать о том, где лучше установить проточный водонагреватель.

Место для установки проточного водонагревателя целесообразно выбирать исходя из следующих соображений:

• будут ли в данном месте на прибор попадать брызги от душа;
• насколько удобно будет включать-выключать прибор;
• насколько удобно будет пользоваться душем (или краном) прибора.

Прежде чем приступать к установке надо определиться:

• будет ли удобно пользоваться устройством непосредственно в месте принятия душа (или, скажем, мытья посуды);
• удобно ли будет пользоваться различными режимами работы (при наличии таких регулировок);
• не буде ли попадать влага или вода на прибор (ведь там чистые 220В!).
• Также необходимо учесть будущую подводку воды – насколько удобно будет выполнить подключение проточного водонагревателя к водопроводу. Каких-либо особых условий к стене предъявляться не будет – вес прибора маленький. Естественно, что на кривые и очень неровные стены монтировать устройство будет несколько сложнее.

Установка проточного водонагревателя своими руками

Обычно, в комплекте имеется необходимый крепеж, но часто бывает, так, что сами дюбеля короткие (например, на стене толстый слой штукатурки) и сами шурупы короткие, поэтому я бы рекомендовал приобрести заранее нужный крепеж нужной размерности. На этом монтаж можно считать законченным.

Подключение проточного водонагревателя к водопроводу

Проточный водонагреватель электрический можно подключить к воде несколькими способами.

Способ первый – простой

Берем душевой шланг, откручиваем «лейку» и подсоединяем шланг ко входу холодной воды в водонагреватель. Теперь, установив ручку смесителя в положение «душ», мы можем пользоваться водонагревателем. Если ставим ручку в положение «кран», то из крана идет холодная вода, минуя обогреватель. Как только централизованную подачу горячей воды восстанавливают – отключаем водонагреватель от «душа», прикручиваем обратно «лейку» душа и дальше наслаждаемся благами цивилизации.

Способ второй – более сложный, но более правильный

Подключение водонагревателя к водопроводу квартиры через отвод для стиральной машины. Для этого используем тройничок и моток фумленты или нити. После тройника, для отключения водонагревателя от воды и для регулировки напора и температуры воды из водонагревателя, необходим кран.

При установке крана следует также обращать внимание на удобство пользования последним. Ведь мы будем неоднократно в дальнейшем открывать-закрывать его

Участок нашего водопровода от крана до водонагревателя можно смонтировать, используя различные трубы: от металлопластика и ПВХ до обычной гибкой подводки

Быстрее всего, конечно, сделать подводку, используя гибкие шланги. При необходимости, наш водопровод можно закрепить к стене (или другим поверхностям), используя скобы или какие-либо другие средства крепежа

Участок нашего водопровода от крана до водонагревателя можно смонтировать, используя различные трубы: от металлопластика и ПВХ до обычной гибкой подводки. Быстрее всего, конечно, сделать подводку, используя гибкие шланги. При необходимости, наш водопровод можно закрепить к стене (или другим поверхностям), используя скобы или какие-либо другие средства крепежа.

Подключение проточного водонагревателя к электросети

Запрещено использовать для запитки стандартные розетки, ввиду того, что они в большинстве случаев не имеют должного заземления.

При подключении проводов к винтовым зажимам нужно соблюдать фазировку:

– L, A или P1 – фаза;

– N, В или Р2 – нуль.

Выполнять электромонтажные работы самостоятельно не рекомендуется, лучше воспользоваться услугами специалиста.

Принцип проточного нагревания воды

Этот момент является самым ответственным. Монтаж электропроводки и заземление Поскольку водонагреватели имеют значительную мощность, устанавливается отдельная проводка для подключения к электрической сети.

Кран для регулировки нагрева располагают на входе, то есть на подаче ХВС. Подключение к электросети. Если в комплекте нет шаблона для переноса меток, то его лучше изготовить самостоятельно.

Установка приборов производится в соответствии с особенностями конструкции Бывают настенные и напольные нагреватели. Водонагреватель должен быть установлен ровно как по горизонтали, так и по вертикали. Категорически запрещено устанавливать проточный водонагреватель и подключать его к проводке без заземления.

Поверх фольги наносится второй клеевой слой и наружный слой пластика. В условиях малогабаритных квартир и ванных комнат водонагреватели чаще всего устанавливаются в сантехнические шкафы, кухонные ниши, иногда вешаются под потолок в горизонтальном положении. Бойлер подключается с электросети с помощью УЗО Накопительные приборы имеют бесспорные преимущества перед проточниками: Возможность обеспечивать несколько точек водоразбора, создать полноценную систему ГВС в доме или квартире. Установка и подключение проточного водонагревателя к водопроводу и электросети Подключение проточного водонагревателя к водопроводу Проточный водонагреватель электрический можно подключить к воде несколькими способами.

Почему именно такой?

Предназначение предохранительного клапана — защита накопительной емкости от деформации и повреждения при увеличении давления или температуры. Даже небольшой перекос может стать причиной выхода ТЭНа из строя нагревательный элемент будет не полностью покрыт водой и перегорит через время. И наоборот — при включении сначала открываете холодную воду, а потом подключаете оборудование к сети. При этом нагрузка на электросети от них максимальная с диапазоном потребляемой мощности 3—27 кВт.

Поэтому при покупке нагревателя необходимо внимательно ознакомиться с правилами установки и скрупулезно их исполнять. Мощность и производительность проточных водонагревателей Прежде всего, необходимо определить, сколько горячей воды Вам потребуется. Обычно требуется снять крышку, наметить центры отверстий, просверлить их и вставить дюбели. Но, чем больше объём, тем сильнее нагрузка на электросети, и, соответственно, расходы на оплату счетов. Необходимо провести отдельный контур с толстым медным проводом сечением около 4 мм2 для мощных приборов от 9 кВт — 6 мм2.

Давление воды в централизованной системе ХВС может оказаться слишком велико для нагревателя. Но, прежде чем приступить к ознакомлению, следует правильно выбрать наиболее подходящий прибор. Например, довольно популярной является установка водонагревателя под раковиной в ванной или кухонной мойкой. Подробнее о выборе кабеля было написано в начале данного совета.

Для снабжения частного дома приобретать большой нагреватель нецелесообразно, так как во время нагрева воды в ёмкости будет задействован проточный механизм нагрева, что создаст довольно длительную и высокую нагрузку на электросети. Поэтому они потребляют большую мощность — от 2 до 30 киловатт. Но возможно выделение контура бойлера в частном доме в отдельную сеть и нагревать ее в это время на минимальном режиме работы котла. Накопительный же греет сразу весь объем, и для нагрева воды до нормальной температуры может понадобиться до часа времени. Из него вытекают и технические характеристики.
Выбор и установка проточного водонагревателя Electrolux NPX6 Aquatronic Digital. Часть II.

Что делать нельзя

Вы знаете, как подключить водогрей. Расскажем, что не рекомендуется делать при монтаже.

1. Увеличивать давление воды выше 6 атм. Иначе систему разорвет от избытка жидкости.
2. Включать сухое ненаполненное оборудование. Грозит перегоранием ТЭНа.
3. Монтировать агрегат без технических знаний.
4. Сливать бак, не отключив электропитание.
5. Игнорировать правила безопасности.
6. Использовать некачественные запчасти неизвестных брендов.
7. Монтировать без предохранительного клапана.

Выбирая модель, учитывайте размеры места крепления, ваши потребности, требования интерьера. Пользуйтесь услугами профессионалов или делайте сами правильно, используя наши рекомендации.

Подготовка

Перед заменой или установкой новой газовой колонки подготавливается место.

Если предполагается замена, то демонтируется старая колонка. Обязательно следует проверить качество запирания вентиля на газовой трубе, чтобы избежать утечки газа. Все вентили на водопроводных трубах перекрываются.

Отсоединяются трубы от колонки и газовый гибкий шланг, демонтируется дымоход. Аккуратно снимается колонка. Часто для этого следует снять лицевую панель и после открутить крепеж.

Стена под колонкой, скорее всего, требует косметического ремонта. Старые крепления убираются, а отверстия, оставшиеся после них, заделываются раствором.

Для чистовой установки выравнивается стена по уровню. К отверстию дымохода присоединяется специальный переходник для подсоединения гибкой гофрированной трубы 110-120 мм.

• Ударная дрель или перфоратор и набор буров 8-10 мм;
• Набор креплений (саморезы с крючком, анкеры). Размер и тип креплений определяется в соответствии с требованием производителя колонки;
• Пузырьковый или лазерный уровень.

Чтобы получить доступ к креплениям колонки, снимите лицевую панель. Согласно разметке креплений газовой колонки разметьте на стене места для установки крючков или анкеров. Обязательно выверяется позиция меток по уровню. С помощью дрели или перфоратора засверливаются два (четыре) отверстия, в которые вставляются дюбеля или анкеры.

У большинства современных газовых проточных водонагревателей имеется крепежная пластина. Именно она крепится на стену, а после уже колонка с помощью защелок крепится на ней. Задача в этом случае упрощается, достаточно приложить пластину к стене, выровнять по уровню и наметить места креплений по ней.

Засверлите на нужной высоте одно отверстие и закрепите пластину, далее, выставив ее по уровню, прямо через отверстия для остального крепежа засверлите оставшиеся отверстия и завершите монтаж.

Остается закрепить колонку на своем месте. Лицевую панель пока рано крепить обратно, так что ее аккуратно отставьте в сторону так, чтобы не поцарапать и не повредить.

Дымоходом для колонки с атмосферной горелкой может послужить гофрированная стальная труба 110-120 мм, уложенная от вывода колонки к входу общего дымохода. Труба должна плотно прилегать к раструбам, если это не так, то дополнительно обожмите ее металлическим хомутом.

Для колонок с закрытой камерой сгорания сориентируйте в нужную сторону вывод внутри колонки и проложите коаксиальный дымоход к ближайшей стене, контактирующей с улицей. Максимальная допустимая длина указывается в инструкции.

Стена проходится перфоратором, после чего вставляют дымоход. Зазор между трубой и стеной запенивается или закладывается негорючим утеплителем, например базальтовой ватой.

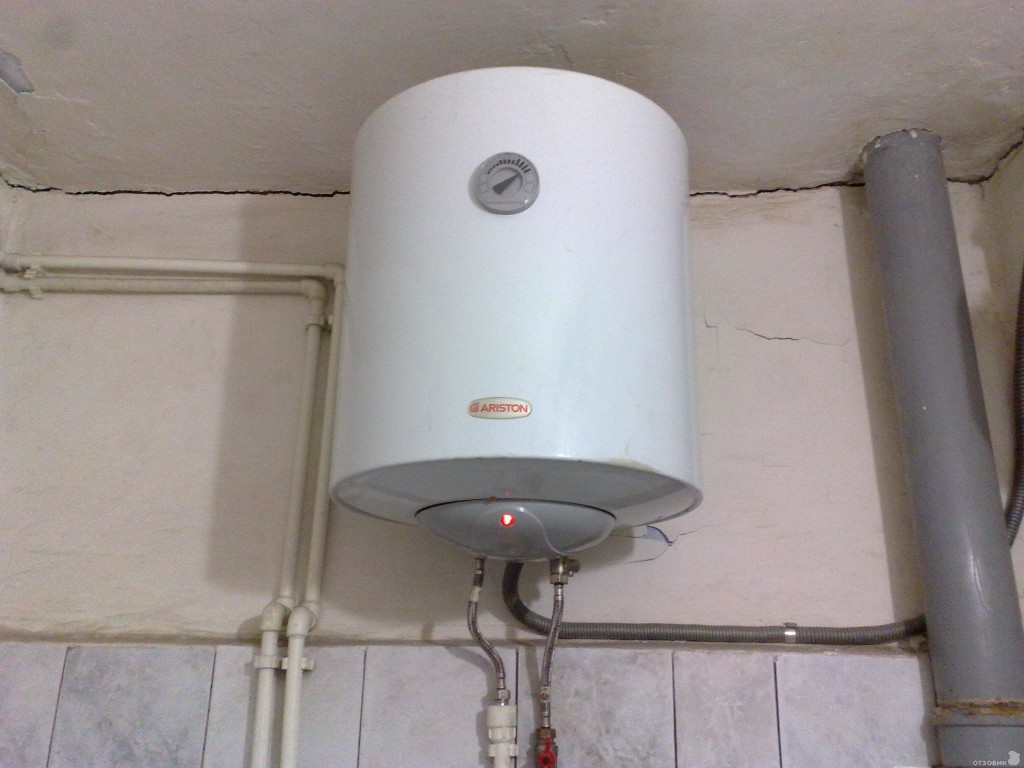

Подключение накопительного водонагревателя

Место установки

Для сокращения протяженности трубопроводов и обеспечения нормального напора, прибор желательно размещать на минимальном удалении от стояков. Водонагреватели объемом до 80 л закрепляются на стенах из любых материалов. Более объемные модели устанавливаются только на несущие бетонные либо кирпичные перегородки: сам по себе прибор весит не много, но после наполнения водой нагрузка высока.

С учетом этого, подбор места размещения сводится к таким вариантам:

1. В санузле над унитазом. Бойлер расположен рядом со стояками, легко прячется за фальшстеной.
2. Над ванной. Вариант подходят для небольших либо совмещенных санузлов.
3. Под кухонной раковиной. Возможно размещение компактных приборов на 15-20 л.
4. Под потолком в прихожей. Подходит для горизонтальных моделей, требуется подводка дополнительного трубопровода.

Варианты размещения водонагревателя

Закрепление

Установка бойлера может осуществляться двумя способами:

• на крюки, закрепленные на стене;
• на планку, крепящуюся на анкерные болты.

После определения точных размеров бака необходимо наметить будущее расположение бойлера с расчетом, чтобы от краев углублений оставались промежутки 20-30 мм. Также следует предусмотреть возможность снятия крышки бачка для профилактического осмотра или ремонта. От потолка оставляется отступ 50-70 мм для беспрепятственного навешивания водонагревателя на крепеж. Далее действуют так:

1. При помощи рулетки размечаются отверстия для установки крюков либо анкерных болтов. Если стена облицована плиткой, первый проход выполняется специальным сверлом. Далее на всю глубину отверстия производится проходка перфоратором.
2. В отверстия ставятся дюбеля, вкручиваются крюки или приставляется планка, сквозь нее вставляются анкерные болты и закручиваются гаечным ключом.
3. На крепеж навешивается бак, наличие горизонтальных и вертикальных отступлений проверяется уровнем. При необходимости положение водонагревателя корректируется.

Подключение к водопроводу

Все подключения выполняются посредством гибких шлангов. На трубку для холодной воды прибора наворачивается тройник ½ дюйма. Предохранительный клапан подключается на нижний отвод, на боковой — шаровый кран, используемый для слива воды. Резьбовые соединения во избежание протечек уплотняются ФУМ-лентой.

Подключение бойлера

На вводной кран стояка ХВС устанавливается тройник с шаровым краном, соединяющийся с предохранительным клапаном бойлера посредством шланга. Накидные гайки затягиваются после установки резиновых уплотнителей.

На вывод горячей воды бойлера накручивается шаровый кран, тройник — на вывод стояка. После обмотки ФУМ-лентой установленный кран также подсоединяется к тройнику через подводку, под гайки которой устанавливаются резиновые уплотнители. Соединения равномерно затягиваются руками, а после — ключом.

Если монтаж тройников на трубах ГВС и ХВС невозможен, то подключение водонагревателя осуществляется к ближнему смесителю. Тройники тогда ставятся на выходы умывальника, к ним присоединяются шланги от бойлера и смесителя.

На предохранительный клапан ставится трубка и выводится в канализацию. В процессе нагрева воды по ней может капать вода — это нормально. Если водонагреватель расположен над ванной, то трубочку можно и не выпускать: вода уйдет в слив.

Подключение трубки к предохранительному клапану

Подключение к электросети

Если устройство комплектуется шнуром с вилкой, нужно просто вставить ее в ближайшую заземленную розетку. Через удлинители и тройники подключение запрещается, так как нагрузка от прибора на сеть значительна и при нагревании воды клеммы дополнительных соединений могут расплавиться.

Если шнура с вилкой в комплекте нет, нужно приобрести трехжильный кабель ПВС 1,5 или 2,5 мм². Подключаться необходимо непосредственно от электрощитка.

Квартиру или дом необходимо обесточить, выключив рубильник. Подключение кабеля от щита к водонагревателю выполняется через дифавтомат на 16А. Провода подсоединяются к клеммному блоку на бойлере:

• фазный — на контакт L;
• нулевой — на N;
• заземление производится либо на корпус либо на клемму PE.

Дифавтомат на 16 А

Первый запуск

Перед первым запуском бачок заполняется водой. Кран стояка ГВС перекрывается, а вентили на вводе и выводе бойлера открываются. На ближнем смесителе необходимо включить горячую воду и дождаться, когда из крана пойдет стабильная струя без шипения.

Затем воду нужно выключить и произвести осмотр всех соединений на наличие протечек.

Типы водонагревателей

В магазинах можно найти бойлеры на любой вкус и цвет. Производители также разнообразны: «Аристон», «Термекс», «Вайлант», «Будерус» и другие

Но основное внимание нужно обращать на принцип работы и тип подключения. Например, техника может отличаться по источнику тепла:

• Газового типа.
• Электрического.

Не у всех есть возможность подключить прибор к газу. Кроме того, самостоятельная установка газового оборудования запрещена — она должна проводиться только специалистом. Электрические нагреватели используются часто, их можно монтировать своими руками.

По конструкции бойлер может быть проточного и накопительного типа.

Проточники оснащаются мощным ТЭНом, который моментально подогревает поток воды. Приборы отличаются компактными размерами и удобством размещения. Однако они потребляют большое количество электроэнергии (мощность — от 6 кВт). Поэтому может потребоваться монтаж отдельной проводки.

Накопительные водонагреватели имеют бак различного объема. В нем скапливается вода, которая нагревается сухим или мокрым ТЭНом. За счет теплоизоляции бака потери тепла составляют всего 0,5% в час. Для подключения требуется небольшая мощность — 1,5-3 кВт.

В свою очередь накопительная техника делится по типу нагрева:

Прямого.

• Комбинированного.
• Косвенного нагрева.

Если два первых типа нагревают воду с помощью ТЭНов, то последний (косвенный) нуждается в твердом топливе, подключении к отоплению или солнечным батареям.

Достоинства и недостатки накопительных нагревателей

Водонагреватель накопительный

Преимущества

1. Отсутствие необходимости доработки электрической сети. Накопительный нагреватель можно включать в обыкновенную электророзетку.
2. Экономичность. В среднем за час работы накопительные водонагреватели потребляют примерно такое количество электроэнергии, как обыкновенный пылесос. При этом в продаже доступны модели с возможностью регулирования мощности нагрева. От установленной мощности напрямую зависит время, необходимое для приготовления требуемого объема воды нужной температуры.
3. Возможность обустройства разводки на санузел и кухню.

Недостатки

Плоские водонагреватели

Единственным существенным недостатком накопительных водонагревателей являются их внушительные габариты. Однако на сегодняшний день компании-производители предлагают своим потребителям большой выбор моделей нагревателей, позволяющих экономить пространство. К примеру, при желании вы можете приобрести плоский агрегат.

Как установить водонагреватель

Подключение газовой колонки

Домашние мастера должны знать о том, что все работы, связанные с монтажом газового оборудования, могут выполнять только работники газовой службы (Горгаз), имеющие специальный допуск. Информация по данной теме не может быть инструкцией по монтажу газовой колонки своими руками.

Даже если хозяин проявит самостоятельность и сам правильно установит газовый водонагреватель, неприятностей от газовой службы ему не избежать, вплоть до наложения штрафных санкций.

В 60-е годы прошлого века в СССР осуществлялось массовое строительство панельных пятиэтажек, так называемых «хрущёвок». Как правило, эти дома были газифицированы, и в каждой квартире устанавливалась газовая колонка. Со временем газовые водонагреватели устарели и их стали заменять новыми современными газовыми колонками.

Монтаж нового оборудования на место, где была старая колонка довольно прост. Газовая и водопроводная труба практически не меняют своего положения, за исключением некоторой корректировки их подводки к патрубкам нового водонагревателя. Из инструментов может понадобится перфоратор для установки новых кронштейнов, гаечные и трубный ключи.

Новую колонку навешивают на кронштейны. Используя муфты, сгоны и прокладки, к патрубкам бойлера подсоединяют газовую трубу и водопровод. Гибким шлангом подсоединяют выпускную трубу горячей воды к водоразборному крану. Вытяжную трубу соединяют с выходным отверстием колонки.

После того, как все соединения будут выполнены, производят пробный запуск. Во время первого включения проверяют тягу в вытяжке, отсутствие утечки воды и газа. При обнаружении нарушений аппарат выключают и ликвидируют нарушения.

Частые ошибки монтажа водонагревателей

Правилами установки подобного оборудования предусматривается применение изоляции на трубопроводах ХВС/ГВС. При этом технические требования к монтажу определяют минимально возможный размер толщины изоляции – 20 мм.

Уровень теплопроводности изоляционного материала должен составлять не менее – 0,035 Вт/м2.

Пример выполнения изоляции системы нагревателя, где отмечаются явные ошибки. Изолировать необходимо не только трубы, но также установленные на участке трубопроводов рабочие компоненты. Современными изолирующими материалами это делается легко

При монтаже водонагревателей нередко нарушают схему подключения домашнего агрегата к водопроводу, применяя изоляционный материал малой толщины, либо не применяют изоляцию вовсе.

В результате, когда начинается полноценная эксплуатация прибора, отмечаются значительные потери тепловой энергии. Эти потери отражаются на времени нагрева, которое существенно возрастает.

Неправильно выполненная или отсутствующая изоляция является главной причиной образования конденсата на линии ХВС. Такое состояние системы снижает уровень комфорта пользователя, способствует формированию антисанитарной среды внутри помещений, где располагается оборудование.

Распространённой ошибкой следует считать монтаж бойлера без расширительного сосуда. Схема, где предусматривается внедрение расширительного сосуда, актуальна именно для водонагревателей накопительного типа.

Благодаря расширительному сосуду, удаётся компенсировать рост давления, обусловленный увеличением объема воды в бойлерном накопителе.

Установленный расширительный бачок в системе косвенного нагрева. По сути, монтаж расширительного сосуда выполнен с ошибкой. Этот элемент системы должен располагаться выше линии верхней крышки бойлера. К тому же нет изоляции трубы

Как правило, монтаж нагревателей накопительного типа ограничивается включением предохранительного клапана на участке магистрали холодной воды. Такая своеобразная замена расширительной ёмкости предохранительным клапаном допустима, но, с точки зрения правильного монтажа, это является технической ошибкой.

По сути, на бойлерах-накопителях всегда нужно ставить расширительный сосуд вместе с обратным клапаном.

Список других ошибок при монтаже:

• электрический кабель уложен на острых металлических краях или на поверхностях с высокой температурой;
• порядок подключения магистральных линий не соответствует порядку, указанному на схеме;
• нарушен уровень установки водяного нагревателя относительно горизонтали и вертикали;
• отсутствует контур заземления водонагревающего аппарата;
• параметры электрической сети, куда подключено оборудование, не соответствуют паспортным требованиям;
• монтаж выполняется в помещении, где отсутствует система водоснабжения и водоотведения.

Любая, пусть даже несущественная ошибка установки водонагревательного оборудования может сыграть роковую роль после начала эксплуатации устройства.

Предлагаем ознакомиться с подробными инструкциями по монтажу накопительного и проточного водонагревателя:

1. Установка накопительного водонагревателя своими руками: пошаговое руководство + тех.нормы
2. Установка проточного водонагревателя своими руками: пошаговый инструктаж

Подключение

Требования к установке любого водонагревателя:

• Располагается оборудование ближе к вводу водопровода, идеально между вводом и точкой забора воды.
• Повышенное потребление электроэнергии не допускает подключение к обычной розетке. Необходимо проложить отдельную линию от распределительного щитка.
• Для защиты оборудования, которое работает в условиях повышенной влажности, обязательно устанавливается УЗО (устройство защитного отключения), защищающее от удара электрическим током, и автомат для защиты от перенапряжения и короткого замыкания.
• Водонагреватель является источником тепла, так что при его установке обязательно соблюдается дистанция со всех сторон от преград и другого оборудования, исключая перегрев.

При наличии централизованной системы горячего водоснабжения водонагреватель устанавливается как перемычка между трубами горячей и холодной воды. Система обратных клапанов и запорных вентилей определяет ток воды только от холодной воды в бак и с его горячего вывода в сторону потребителя.

Если ввода горячей воды нет, то водонагреватель устанавливается на ответвлении от холодной воды и формирует от своего выхода внутреннюю разводку в квартире.

Любой электрический водонагреватель чувствителен к чистоте воды, так что обязательным элементом является фильтры грубой и тонкой очистки перед ним.

Подключение холодной воды от ввода после счетчика и фильтра тонкой очистки до холодного (синего) ввода нагревателя:

1. Шаровой вентиль.
2. Предохранительный клапан для водонагревателя.
3. Тройник с подключенным дренажным краном для сброса воды.
4. Штуцер для подключения к холодному вводу нагревателя.

От штуцера для сброса давления предохранительного клапана ведется шланг диаметром 8-10 мм к канализационной трубе. Для этого следует предусмотреть специальный «сухой» сифон или отвод от трубы с подъемом не менее 50 см и заглушкой, в которой высверливается отверстие под шланг.

Подключение горячей воды от горячего (красного) вывода нагревателя к смесителям:

1. Штуцер для подключения к водонагревателю.
2. Шаровой вентиль.
3. Тройник для включения в линию ГВС
4. Обратный клапан, со стороны ввода исключающий попадание воды из бойлера в центральную систему ГВС.

Для полипропиленовых труб понадобится: паяльник, труборез, набор фитингов, включая тройники, колена и переходники с пластика на металл с внешней резьбой, американка. Для холодной оды используется неармированная труба PN16(20), для горячей – армированная стекловолокном или алюминием PN20(25).

Для металлопластика из инструмента понадобится только труборез и калибратор при использовании зажимных фитингов. Набор фитингов подбирается тем же составом, как и в первом случае (тройники, колена и переходники с пластика на металл).

Подключение электропитания

Для подключения питания в большинстве случаев используется клеммная колодка, расположена под защитной крышкой на корпусе водонагревателя. Где именно она находится и как до нее обраться, следует уточнять в инструкции. Шнуром питания с вилкой для подсоединения к розетке снабжаются только маломощные нагреватели на 1,5-2 кВт. Однако и в этом случае желательно обойтись прямым подключением к отдельной линии, для которой в щитке выделен автомат и УЗО.

Подключение выполняется трехжильным медным кабелем сечения не менее 2,5 мм2, если иного не указано в инструкции. Чем выше потребление, тем толще должен быть кабель. В Таблице указаны требования к кабелю, отталкиваясь от мощности и тока.

Алюминий	Сечение провода, мм2	Медь
Сила тока, А	Мощность, кВт	Сила тока, А	Мощность, кВт
14	—	1,0	14	3,0
15	—	1,5	15	3,3
19	3	2	19	4,1
21	3,5	2,5	21	4,6
27	4,6	4,0	27	5,9
34	5,7	6,0	34	7,4
50	8,3	10	50	11

На линии для водонагревателя больше не должно быть оборудования, как и на автомате с УЗО. Допускается установка защиты и автомата непосредственно возле водонагревателя, однако следует их монтировать в специальные влагозащищенные боксы

Правила размещения бойлера

По типу монтажа водонагреватели делятся на:

Напольные конструкции. Такие модели лучше всего использовать в частных домах, поскольку они имеют значительный объем бака и поэтому необходимо наличие достаточного места для их размещения. Монтируются конструкции на полу с помощью специальной подставки

Очень важно располагать бойлер без наклонов, используя регулирующие болты, которые расположены внизу бака.
Встроенные модели. Установка водонагревателей данного типа осуществляется под раковиной либо в заблаговременно выделенном для этих целей шкафчике.
Настенные конструкции очень популярны в квартирах, потому как имеют компактные габариты и могут размещаться вертикальным и горизонтальным способами

Наиболее подходящее место для их установки-это ванная комната или туалет.

Необходимые детали, материалы и инструменты

Для самостоятельного монтажа потребуются:

• трубы – металлические или ПВХ (второй вариант предпочтителен из-за большей простоты и удобства работы). Длина участков трубы зависит от расположения бака и конфигурации санузла (технического помещения), а также удаленности точек водозабора от устройства. Тип трубы и ее характеристики зависят от объема подачи воды (пропускная способность) и давления в системе;
• сантехническая арматура. Обязательно потребуются шаровые краны – от двух штук, предохранительный клапан (часто он включается в комплект поставки бойлера), тройники и переходники (в зависимости от конфигурации водопровода). Если есть риск повышения давления в системе подачи воды, рекомендуется дополнять схему подключения редуктором. При наличии манометра на редукторе появляется возможность визуально контролировать уровень давления в водопроводе;
• кабель электрический трехжильный, сечение определяется в соответствии с номинальной потребляемой мощностью;
• автомат для подключения устройства к внутридомовой электросети. Автомат выбирается в зависимости от силы тока, необходимой устройству, с запасом не менее 10…15%;
• необязательным, но желательным и очень полезным дополнением к электрической схеме будет УЗО (устройство защитного отключения). Эти приборы контролируют напряжение в сети и отключают электрооборудование при повышении/понижении контролируемого параметра за пределами заданного диапазона

Пример подключения нагревательного накопительного бака – автомат для него выделен красным, слева располагается УЗО. Чтобы электрооборудование не отключалось постоянно, на УЗО выставлен допустимый диапазон напряжения 215…230 В

Возможно, придется также подумать о прокладках, пакле или сантехнической ленте (фум-ленте).

Чтобы быстро выполнить монтаж, потребуется:

• перфоратор или ударная дрель со сверлом по бетону/кирпичу (в зависимости от вида стены). Если прочность стен не допускает большой нагрузки от навесного оборудования, придется мастерить или покупать готовую инсталляцию для бака. Соответственно при выборе металлической несущей конструкции для выполнения отверстий под крепление будет нужно сверло по металлу;
• ножовка, болгарка с подходящим диском для разрезания металлических труб или специальные ножницы для ПВХ-труб;
• отвертка, плоскогубцы и бокорезы, нож или специальное устройство для зачистки проводов – стандартный набор электрика;
• мультиметр для выявления нуля и фазы на счетчике. Здесь можно подробнее прочитать о том, как пользоваться мультиметром.
