Датчик холла: мини-энциклопедия для начинающего автолюбителя

Способы диагностики работоспособности

При обнаружении некорректной работы датчиков Холла необходимо прозвонить цепи тестовым прибором. Проверка позволяет убедиться в неисправности сенсора или обнаружить другие поломки. Датчики систем зажигания проверяют путем замыкания контактов колодки или имитацией движения распределительного диска через рабочий зазор сенсора.

… о диагностике датчика

В лабораторных условиях применяют осциллографы, позволяющие снять точный рабочий график датчика на базе принципа Холла. Также используют приборы на базе контроллеров Arduino.

Проверка мультиметром

Для тестирования необходимо взять цифровой прибор и переключить устройство в режим замера постоянного напряжения. Затем следует выполнить подключение щупов к сигнальным контактам и включить датчик (например, прокрутить коленчатый вал мотора стартером). Нужные пины в разъеме определяют опытным путем или по схеме. Исправный сенсор подает импульсы напряжением от 0,4 до 11 В. Поломанный датчик не срабатывает при прокручивании индикаторного кольца. Напряжение между корпусом датчика и кузовом автомобиля должно равняться 0 В.

Для проверки индуктивных датчиков с 2 проводами необходимо выставить тестовый прибор в режим определения переменного напряжения. После включения зажигания следует проверить показания мультиметра (прокручивать вал мотора стартером не требуется). Для теста первый щуп прибора прикладывают к кузову, а второй – к контактам в колодке датчика. На исправном сенсоре вольтметр покажет напряжение на каждом выводе. Если сигнал отсутствует хотя бы на 1 пине, то датчик неисправен.

Альтернативный метод проверки 2-контактного сенсора предусматривает тестирование на работающем двигателе. Необходимо аккуратно установить щуп в разъеме датчика, а второй приложить к болту на кузове машины. Прибор должен показывать плавающее значение напряжения (в диапазоне от 0 до 5 В, значение зависит от модификации сенсора). При отсутствии сигнала датчик неисправен.

Мультиметр тестирует датчик холла в режиме замера напряжения.

Создание имитации

Методика подходит только для проверки трамблеров. Для тестирования необходимо отсоединить штекер проводки и замкнуть контакты куском провода, предварительно изучив распиновку колодки.

… о способе диагностики

При включенном зажигании должна появляться искра, по которой автомеханик узнает о необходимости замены датчика Холла.

Можно протестировать устройство другим способом:

1. Снять крышку с трамблера и уложить металлический наконечник рядом с элементом кузова (например, любой шпилькой на двигателе).
2. Включить систему зажигания и провести стальной пластиной через воздушный зазор датчика, имитируя работу распределителя. Толщина элемента будет влиять на показания, поэтому требуется подобрать планку, соответствующую по габаритам штатному диску. Если датчик исправен, то между контактом и болтом будет проскакивать искра.

Замена рабочим датчиком

Если в автомобиле или гараже имеется запасной датчик, то замена элемента позволяет быстро уточнить состояние старого сенсора. Для выполнения работ понадобится разобрать узел (например, распределитель зажигания) либо отвернуть крепежные болты или винты. Допускается устанавливать только совместимый датчик, при использовании детали другой модели сигнал будет ошибочным из-за неправильного зазора между магнитом и микросхемой.

Замена рабочим датчиком позволяет уточнить состояние сенсора.

Проверка сопротивления

Для проведения тестирования понадобится самодельный прибор, состоящий из последовательно соединенных светодиода и резистора сопротивлением 1–1,5 кОм. Для удобства использования к ножке сопротивления и выводу индикатора следует припаять отрезки медного многожильного провода. В качестве источника питания используют АКБ автомобиля напряжением 12 В.

Инструкция:

1. Открыть крышку трамблера и снять колодку с датчика.
2. При включенном зажигании проверить наличие напряжения в цепи питания. Замер выполняют вольтметром, подключенным к точкам 1 и 3 на сенсоре. При исправной проводке прибор покажет 11,5–12 В.
3. Подсоединить тестовый прибор для определения полярности. Светодиод устроен таким образом, что свечение возникает только при корректной коммутации.
4. Подключить вывод от клеммы № 2 в соответствии со схемой, а затем прокрутить силовой агрегат стартером. При исправном датчике лампа будет мигать с частотой, соответствующей интенсивности вращения задающего диска. Если индикатор не загорается или включается через раз, то датчик считается неисправным и требует замены.

Разновидности датчиков Холла

Сенсоры принято разделять на категории по принципу работы:

• аналоговые;
• цифровые.

Линейные (аналоговые)

Устройство обеспечивает преобразование магнитной индукции в электрический ток. Напряжение находится в прямой зависимости от возмущающего тока. Изделия отличаются простотой конструкции и низкой себестоимостью. Используются в измерительных приборах (например, в определителях вибрационных нагрузок или в сенсорах угла поворота).

… об аналоговых датчиках Холла

Работают от цепи переменного или постоянного питания, но не отличаются высокой точностью замеров.

Цифровые

Сенсор срабатывает только в крайних положениях, соответствующих появлению или исчезновению внешнего поля. Чувствительный элемент – при достижении фиксированного значения индукции. Узлы распространены в автомобильной промышленности (находятся в трамблерах бесконтактных систем зажигания или отвечают за определение фазы газораспределения).

… о цифровых датчиках Холла

датчик Холла, установленный в мобильном телефоне, может автоматически определять положение корпуса в пространстве для включения подсветки

Цифровые датчики встречаются в различном оборудовании.

Устройства принято делить на:

1. Униполярные. Реагируют на заданную силу магнитного потока. При падении интенсивности воздействия чувствительный элемент возвращается в исходное состояние.
2. Биполярные. Ориентированы на определение полярности поля. Переключение полюсов позволяет использовать сенсор для включения и отключения оборудования.

Основные сведения

Начнем с базовой информации: где находится датчик Холла, что это такое, для чего он нужен.  «Голый» датчик — это небольшой измеритель (сенсор, обнаружитель), почти всегда черный (цвет зависит от предпочтений производителя), размером в несколько миллиметров. Автомобильные изделия имеют сравнительно большой пластиковый защитный короб, «фишку» с кабелем с разъемом подключения.

Сенсор фаз осуществляет мониторинг магнитных полей, их параметров (напряженности), при этом выдает заданные алгоритмы работы (смыкание контактов и пр.).

Рассматриваемым сенсорам присвоили наименование от фамилии ученого Холла, открывшего, что разность потенциалов (холловского напряжения) возникает, если в поле помещают объекты с постоянными токами.

Автомобильный сенсор тока находится в трамблере — узле для подключения свечей, он скрыт пластиковой фишкой с тремя проводами и разъемом под них. На иных приборах он может размещаться где угодно. Обычно на печатных платах — это крошечная черная коробочка стандартно на 3, реже — на 4 ножках. Линейные Hall sensor напоминают микросхему. Изделие также определяют по маркировке, обозначения есть в справочниках радиодеталей, (распространенные S41, 41F, U18, 3144, 44E, 49E).

При токовом течении в одном направлении электроны отклоняются в проводниках, размещенных перпендикулярно к полю. Участки их имеют неравномерную плотность частиц, это и есть разность потенциалов, фиксируемая датчиком Холла. Становится возможным анализ напряжения под прямым углом к току.

Есть также Hall effect sensor упрощенный как, например, в смартфонах: только с функцией подтверждения наличия магнитных явлений, напряженность не анализируется. На базе узла, включающего датчик  и магнитомер, телефон снабжается опцией компаса.

Как функционирует

Принцип работы, использования датчика Холла:

• Электроны при прохождении тока движутся по сенсору прямолинейно.
• При воздействии поля частицы с зарядом отклоняются силой Лоренца по изогнутой траектории.
• Отрицательно заряженные элементы, они же электроны, притягиваются на 1 сторону Hall sensor, а плюсовые (дырки) — к иной.
• Описанное накопление по разным сегментам создает разное напряжение, это и есть разность потенциалов. Пропорциональность возникшего напряжения к электротоку и напряженности поля прямая. Эти окончательные явления и отслеживаются сенсором, принцип используется для определения положения подконтрольных им обслуживаемых объектов.

Где применяются

Датчики фаз начали устанавливаться в конструкции около 75 лет после их изобретения, когда появились доступные технологии создания полупроводниковых пленочных материалов.

Характерные области применение датчиков Холла:

• первая область, где началось использование — машиностроение, для замеров углов распредвалов, коленвалов, фиксации искрения на узлах зажигания;
• переключатели (бесконтактного типа), анализаторы уровня веществ, скорости вращения лопастей, приспособления дистанционного обнаружения токов;
• сканирование магнитных обозначений;
• как замена герконам (автоматические выключатели, смыкающие контакты посредством магнита). В этой сфере описываемые устройства наиболее распространенные из-за многочисленности приборов: микроэлектроника, техника от наушников до манипуляторов, клавиатур, в лифтах, охранном оснащении (двери, запорные элементы).

В смартфоне

Датчик холла в смартфоне применяются для таких целей:

• как часть компаса, магнитомера;
• для мониторинга закрытия/открытия чехла с магнитной защелкой отслеживанием ослабления/повышения поля;

Опишем, для чего нужен датчик холла в смартфоне на обложке. При отдалении магнита с обнаружителя идет импульс на активацию табло, когда ближе — на отключение. Разновидность таких чехлов — отдельный вид изделия, именуемый обычно Smart Case. Есть и дополнительные функции, принцип действия их такой: если применяется обложка без окошек около дисплея, то посредством обнаружителя отключается экран, когда он закрыт, при открытии — автоматическая активация. При наличии окошек инициируется переключение содержимого на табло. На видимой области — часы и пр., на всем дисплее — вся информация.

Не все смартфоны имею описанное усовершенствование, а также не всегда производители указывают его в перечне опций, поэтому нужно уточнять этот параметр. Но если в рекомендуемых аксессуарах есть отметка о таковых подходящих из категории Smart Case, то данная опция присутствует.

Как работает датчик Холла и как он устроен?

Проводя
свои исследования, Холл установил: когда пластина в магнитном поле и под
напряжением, в ней происходит отклонение электронов. Поток магнитных частиц
движется перпендикулярно этому движению. Направление отклонения электронов
напрямую зависит от полярности магнитного поля. Значит, на различных сторонах
металлической пластинки плотность электронов будет разной.

Холл взял металлический прямоугольник и,
расположив его в магнитном поле, подал ток на узкие грани проводника, а
напряжение зафиксировал на широких гранях.

Технологии
совершенствовались, и этот принцип лег в основу прибора, который сейчас принято
называть по имени человека, открывшего это явление.

Схема
работы датчика следующая:

• Сквозь пластины устройства проходит электричество.
• В магнитном поле образуется разница потенциалов. Затем она
  постепенно выравнивается с помощью постоянного магнита. Сила тока на выходе при
  этом может различаться.
• Когда на вход прибора поступает сигнал, формируется постоянный
  импульс, имеющий прямоугольную форму. Этот импульс видим только на
  осциллографе.

Есть
аналоговые и цифровые измерители. Аналоговый трансформирует магнитную
индуктивность в электричество. Сила тока находится в зависимости от величины
магнитного поля.

Эту
конструкцию не используют в новых машинах — она устарела. Индукция цифрового
прибора достигается, только если значение магнитного поля переходится через
определенный рубеж. Устройство не активируется при слишком слабом магнитном
поле. В старых авто датчик применяли для подачи искры на свечи.

Устройство
датчика Холла таково:

• магнитная основа;
• роторная лопатка;
• провод для прохождения
  магнитного потока;
• корпус из пластика;
• электронная микросхема;
• контактная система.

Всего
в контроллере 3 контакта. Первый подводится к массе. Второй нужен для
подключения напряжения, сила которого составляет 6 вольт. С третьего контакта
происходит передача импульсов на коммутатор.

Эффект Холла

Дело было еще в 19-ом веке. Американский физик Эдвин Холл обнаружил очень странный эффект. Он взял пластинку золота и стал пропускать через неё постоянный ток. На рисунке эту пластинку я пометил гранями ABCD.

Он пропускал постоянный ток через грани D и B. Потом поднес перпендикулярно пластинке постоянный магнит и обнаружил напряжение на гранях А и C! Этот эффект и был назван в честь этого великого ученого. Основной физический принцип данного эффекта был основан на силе Лоренца. Поэтому радиоэлементы, основанные на эффекте Холла, стали называть датчиками Холла.

Но здесь один маленький нюанс. Дело в том, что напряжение Холла даже при самой большой напряженности магнитного поля будет какие-то микровольты. Согласитесь, это очень мало. Поэтому, помимо самой пластинки в датчик Холла устанавливают усилители постоянного тока, логические схемы переключения, регулятор напряжения а также триггер Шмитта. В самом простом переключающем датчике Холла все это выглядит примерно вот так:

где

Supply Voltage – напряжение питания датчика

Ground – земля

Voltage Regulator – регулятор напряжения

А – операционный усилитель

Hall Sensor – собственно сама пластинка Холла

Output transisitor Switch – выходной переключающий транзистор (транзисторный ключ)

Цифровые датчики Холла

Как только наступила эра цифровой элек троники, в один корпус вместе с датчиком Холла стали помещать различные логические элементы. Самый простой датчик Холла на триггере Шмитта мы уже рассмотрели выше и он выглядит вот так:

По сути такой датчик имеет только два состояние на выходе. Либо сигнал есть (логическая единица), либо его нет (логический ноль). Гистерезис на триггере Шмитта просто устраняет частые переключения, поэтому в цифровых датчиках Холла он используется всегда.

В результате промышленность стала выпускать датчики Холла для цифровой электроники. В основном такие датчики делятся на три вида:

Униполярные

Реагируют только на один магнитный полюс. На противоположный магнитный полюс не обращают никакого внимания. К примеру, подносим южный полюс магнита и датчик сработает. На северный магнитный полюс он реагировать не будет.

Биполярные

Подносим магнит одним полюсом – датчик сработает и будет продолжать работать даже тогда, когда мы уберем магнит от датчика. Для того, чтобы его выключить, нам надо подать на него другую полярность магнита.

Объяснение программы для Arduino

Полный код программы приведен в конце статьи, здесь же мы рассмотрим его наиболее важные фрагменты.

Мы задействуем в плате Arduino один контакт для ввода данных (к нему подключен датчик Холла) и один для вывода данных (к нему подключен светодиод). На контакте, к которому подключен датчик Холла, мы будем использовать прерывание. Поэтому внутри функции setup нам необходимо инициализировать эти контакты и сконфигурировать контакт 2 таким образом, чтобы на нем можно было использовать прерывания.

Arduino

void setup() {
pinMode(LED, OUTPUT); //контакт, к которому подключен светодиод, в режим вывода данных
pinMode(Hall_sensor, INPUT_PULLUP); //контакт, к которому подключен датчик Холла, в режим ввода данных с внутренним подтягивающим резистором
attachInterrupt(digitalPinToInterrupt(Hall_sensor), toggle, CHANGE); //контакт 2 будет контактом прерывания, при возникновении прерывания будет вызываться функция toggle
}

1 2 3 4 5

voidsetup(){ pinMode(LED,OUTPUT);//контакт, к которому подключен светодиод, в режим вывода данных pinMode(Hall_sensor,INPUT_PULLUP);//контакт, к которому подключен датчик Холла, в режим ввода данных с внутренним подтягивающим резистором attachInterrupt(digitalPinToInterrupt(Hall_sensor),toggle,CHANGE);//контакт 2 будет контактом прерывания, при возникновении прерывания будет вызываться функция toggle }

При обработке прерывания могут использоваться много параметров: Toggle (переключение), Change (изменение), Rise (высокий уровень), Fall (низкий уровень) и т.д. Мы в нашем проекте будем использовать изменение сигнала на выходе сигнального контакта датчика Холла.

Поэтому внутри функции toggle мы будем использовать переменную “state” которое будет изменять свое состояние на 0 если ее текущее состояние 1, и на 1 если ее текущее состояние 0. В дальнейшем значение этой переменной можно, соответственно, использовать для включения и выключения светодиода.

Arduino

void toggle() {
state = !state;
}

1 2 3

voidtoggle(){ state=!state; }

Наконец, внутри функции loop нам необходимо просто управлять состоянием светодиода. Как мы уже обсудили, состояние переменной state будет изменяться каждый раз когда датчик Холла будет обнаруживать рядом с собой магнит, поэтому состояние этой переменной мы будем использовать для управления состоянием светодиода.

Arduino

void loop() {
digitalWrite(LED, state);
}

1 2 3

voidloop(){ digitalWrite(LED,state); }

В автомобилях

На транспорт датчики Холла стали ставить с 70–80 годов прошлого столетия, когда начали внедрять электрозажигание вместо контактного. Принцип функционирования: вал мотора вращается с прохождением его крыльчатки по корпусным прорезям, что фиксирует обнаружитель, посылающий команду коммутатору, который и отпирает транзистор, подающий напряжение на элемент зажигания с обмоткой. Последний создает высокий вольтаж для свечи.

Конструкция

Коробочка, «фишка» с тремя контактами, три жилы и разъем подключения – это классическое устройство автомобильных Hall effect sensor. На разных моделях отличаются лишь мелочи. Такую конструкцию, учитывая нюансы обслуживаемых объектов, можно рассматривать как общий образец.

Датчик холла, устройство, схема:

• «масса» (автомобильный корпус), это «–» или рабочий ноль;
• «+», работающие исправные изделия имеют там около 6 В;
• контакт для транспортировки импульса коммутатору.

Есть такие достоинства датчиков тока для зажиганий электронного типа:

• нет постоянно подгорающего объемного контактного узла;
• на свече выше 30 кВ против 15 кВ, что намного лучше;
• сенсоры ставят на тормозные, антиблокировочные системы, тахометры, поэтому есть немаловажные дополнительные плюсы: повышается производительность ДВС, ускоряются и работают эффективнее все системы машины. Как следствие, возрастает удобство эксплуатации, безопасность.

Принцип работы датчика и его особенности

В своей работе датчик использует физический эффект Холла, открытый еще в XIX веке. Однако использовать его начали лишь в 70-80 годах прошлого столетия, когда автопроизводители стали переходить с контактных систем зажигания на электронные.

Принцип работы датчика достаточно прост. При вращении вала двигателя металлические лопасти проходят по прорезям в его корпусе. Он дает электрический импульс на коммутатор, вследствие чего последний отпирает транзистор и подает напряжение на катушку зажигания. Она, в свою очередь, преобразует низковольтный сигнал в высоковольтный, и подает его на свечу зажигания.

Конструктивно датчик имеет три контакта:

• для соединения с “массой” (корпусом автомобиля);
• для подсоединения напряжения со знаком “+” и значением около 6 В;
• для подачи с него импульсного сигнала на коммутатор.

Преимуществами использования датчика Холла в электронных системах зажигания являются два основных фактора — отсутствие контактной группы (которая постоянно подгорает), а также более высокое напряжение на свече зажигания (30 кВ против 15 кВ).

Поскольку датчики Холла также используются в тормозной и антиблокировочной системах, работе тахометра, то прибор выполняет следующие дополнительные функции для машины:

• повышает производительность мотора;
• ускоряет функционирование всех систем машины.

Вследствие этого повышается удобство эксплуатации автомобиля, а также его безопасность.

Датчик Холла для ВАЗ 2107

Датчик Холла для ВАЗ 2109

Датчик Холла для ВАЗ 2110

Линейные (аналоговые) датчики Холла

В линейных датчиках напряжение Холла (напряжение на гранях А и С) будет зависеть от напряженности магнитного поля. Или простыми словами, чем ближе мы поднесем магнит к датчику, тем больше будет напряжение Холла. Это и есть прямолинейная зависимость.

В линейных датчиках Холла выходное напряжение берется сразу с операционного усилителя. То есть в линейных датчиках вы не увидите триггер Шмитта, а также выходного переключающего транзистора. То есть все это будет выглядеть примерно вот так:

О чего же зависит напряжение на гранях А и С? В основном от магнитного поля, создаваемым либо постоянным магнитом, либо электромагнитом; толщиной пластинки, а также силой тока, протекающего через саму пластинку.

Теоретически, если подавать ну очень сильный магнитный поток на датчик Холла, то напряжение Холла будет бесконечно большим? Как бы не так). Выходное напряжение будет лимитировано напряжением питания. То есть график будет выглядеть примерно вот так:

Как вы видите, до какого-то момента у нас идет линейная зависимость выходного напряжения датчика от плотности магнитного потока. Дальнейшее увеличение магнитного потока бесполезно, так как оно достигло напряжения насыщения, которое ограничено напряжением питанием самого датчика Холла.

Благодаря этим параметрам с помощью датчика Холла были построены приборы, позволяющие замерять силу тока в проводнике, не касаясь самого провода, например, токовые клещи.

Существуют также приборы, с помощью которых можно замерять напряженность магнитного поля. Датчики Холла, используемые в этих приборах, называют линейными, так как напряжение на датчике Холла прямо пропорционально плотности магнитного потока.

Линейные датчики, как я уже сказал, могут быть использованы в токовых клещах. Они позволяют измерять силу тока, начиная от 250 мА и до нескольких тысяч Ампер. Самым большим преимуществом в таких токовых клещах является отсутствие механического контакта с измеряемой цепью. Иными словами, токовые измерители на эффекте Холла намного безопаснее, чем измерители на основе шунта и амперметра, особенно при большой силе тока в цепи, которую нередко можно встретить в промышленных установках.

Устранение неисправностей

Если есть желание отремонтировать датчик холла своими руками, в первую очередь потребуется приобрести так называемый логический компонент. Подобрать его можно в соответствии с моделью и типом датчика.

Сам ремонт выполняется следующим образом:

• Дрелью в центре корпуса делается отверстие;
• Канцелярским ножом обрезаются провода старого компонента, после чего прокладываются канавки для новых проводов, которые будут подключены к схеме;
• Новый компонент вставляется в корпус и соединяется со старыми контактами. Проверить правильность подключения можно при помощи контрольной диодной лампочки с резистором на одном контакте. Без воздействия магнита лампочка должна погаснуть. Если этого не происходит, то нужно поменять полярность;
• Новые контакты необходимо припаять к колодке прибора;
• Чтобы убедиться в правильно выполненных работах, следует диагностировать новый датчик при помощи вышеупомянутых способов;
• В завершение корпус необходимо герметично закрыть. Для этого лучше воспользоваться термоустойчивым клеем, так как на устройство часто воздействуют высокие температуры;
• Контроллер собирается в обратной последовательности.

Назначение ДХ в системе зажигания автомобиля

Разобравшись с принципом действия элемента Холла, рассмотрим, как используется данный датчик в системе бесконтактного зажигания линейки автомобилей ВАЗ. Для этого обратимся к рисунку 5.

Рис. 5. Принцип устройства СБЗ

Обозначения:

• А – датчик.
• B – магнит.
• С – пластина из магнитопроводящего материала (количество выступов соответствует числу цилиндров).

Алгоритм работы такой схемы выгладит следующим образом:

• При вращении вала прерывателя-распределителя (движущемуся синхронно коленвалу) один из выступов магнитопроводящей пластины занимает позицию между датчиком и магнитом.
• В результате этого действия изменяется напряженность магнитного поля, что вызывает срабатывание ДХ. Он посылает электрический импульс коммутатору, управляющему катушкой зажигания.
• В Катушке генерируется напряжение, необходимое для формирования искры.

Казалось бы, ничего сложного, но искра должна появиться именно в определенный момент. Если она сформируется раньше или позже, это вызовет сбой в работе двигателя, вплоть до его полной остановки.

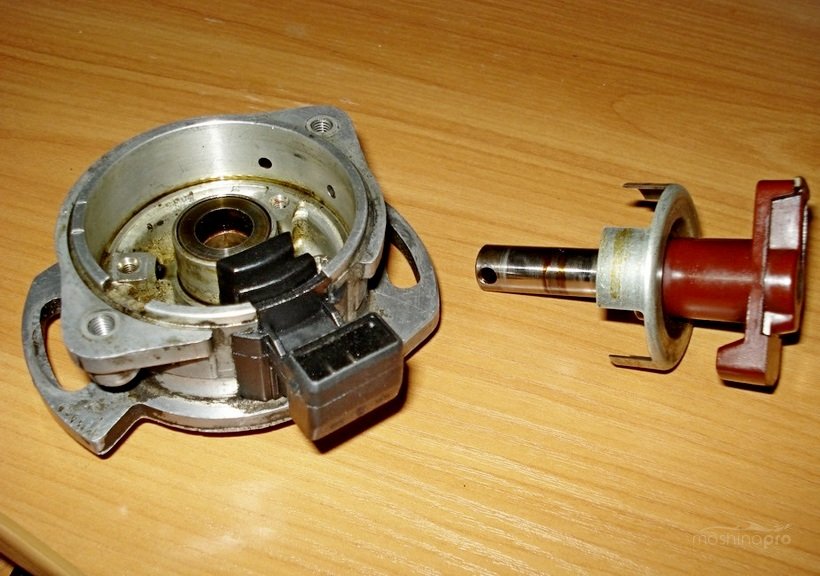

Внешний вид датчика Холла для СБЗ ВАЗ 2110

Установка угла опережения зажигания

Система зажигания является весьма чувствительным узлом, требующим тщательной настройки. Только в этом случае можно добиться оптимальной работы двигателя, минимального расхода топлива и максимально возможной мощности.

Методы установки угла зажигания

Отрегулировать угол опережения зажигания можно разными способами.

1. На слух.
2. С помощью лампочки.
3. По стробоскопу.
4. По искре.

Выбор способа зависит прежде всего от наличия необходимых приспособлений и подручных средств.

Регулировка зажигания на слух

Этот способ отличается своей простотой, но прибегать к нему рекомендуется лишь опытным автолюбителям. Работу выполняют на прогретом и заведённом двигателе в следующей последовательности.

1. Ослабляют гайку крепления трамблёра и начинают его медленно вращать.

2. Находят положение трамблёра, при котором обороты двигателя будут максимальными. Если позиция найдена правильно, то при нажатии на педаль акселератора двигатель будет быстро и бесперебойно набирать обороты.

3. Глушат двигатель, проворачивают трамблёр на 2˚ по часовой стрелке и закручивают гайку крепления.

Регулировка зажигания с помощью лампочки

Можно отрегулировать зажигание ВАЗ 2107 с помощью лампочки 12В (автомобильной «контрольки»). Делается это следующим образом.

1. Первый цилиндр устанавливают в положение, при котором метка на шкиве коленвала будет совпадать с меткой 5˚ на блоке цилиндров. Для проворачивания коленвала потребуется специальный ключ.

2. Один из проводов, идущих от лампочки, соединяют с массой, второй — с контактом катушки «К» (цепь низкого напряжения).
3. Ослабляют крепление трамблёра и включают зажигание.
4. Вращая трамблёр, ищут положение, при котором лампочка загорится.
5. Затягивают крепление трамблёра.

Регулировка зажигания с помощью стробоскопа

Подключение стробоскопа и процесс установки угла опережения зажигания осуществляется в следующем порядке:

1. Двигатель прогревают до рабочей температуры.
2. С вакуумного корректора снимают трубку, а в образовавшееся отверстие устанавливают заглушку.

3. Провода питания стробоскопа соединяют с аккумулятором (красный — на плюс, чёрный — на минус).

4. Оставшийся провод (датчик) прибора фиксируют на высоковольтном проводе, идущим на первую свечу.
5. Стробоскоп устанавливают таким образом, чтобы его луч попадал на шкив коленвала параллельно метке на крышке ГРМ.
6. Заводят двигатель и ослабляют крепление трамблёра.
7. Вращая трамблёр, добиваются того, чтобы луч проскакивал точно в момент прохождения метки на шкиве коленчатого вала.

Видео: регулировка зажигания с помощью стробоскопа

Порядок работы цилиндров двигателя ВАЗ 2107

На ВАЗ 2107 установлен бензиновый, четырехтактный, четырехцилиндровый, рядный двигатель, с верхним расположением распределительного вала. В ряде случаев для диагностики и устранения неисправностей необходимо знать последовательность работы цилиндров силового агрегата. Для ВАЗ 2107 эта последовательность такова: 1 — 3 — 4 — 2. Цифрам соответствуют номера цилиндров, а нумерация начинается от шкива коленвала.

Нумерация цилиндров двигателя ВАЗ 2107 начинается от шкива коленвала

Установка направления бегунка

При правильно отрегулированном зажигании элементы двигателя и системы зажигания должны быть выставлены в соответствии с определёнными правилами.

1. Метка на шкиве коленвала должна располагаться напротив метки 5˚ на блоке цилиндров.

2. Бегунок трамблёра должен быть направлен на контакт крышки распределителя, соответствующий первому цилиндру.

При правильно отрегулированном зажигании бегунок трамблёра должен быть направлен на контакт крышки, соответствующий свече первого цилиндра

Таким образом, отрегулировать угол опережения зажигания ВАЗ 2107 довольно просто. Сделать это сможет даже неискушённый автолюбитель, обладающий минимальным набором инструментов и тщательно соблюдающий инструкции специалистов. При этом не следует забывать о требованиях безопасности, так как большая часть работ связана с высоким напряжением.
