Классический способ измерения сопротивления заземления

Схема установки для измерения сопротивления растеканию электрического тока.

Классический способ измерения сопротивления растеканию (Рис. 1) состоит в измерении напряжения и тока в соответствии со схемой (метод вольтметра — амперметра). Пользуясь формулами закона Ома: R = U / I, мы можем определить сопротивление заземления электрода R. Например, если напряжение равно 10 В и ток равен 1 А, то R = U / I = 10 / 1 = 10 Ом. Измерительная система состоит из источника переменного тока, амперметра, вольтметра и двух металлических электродов, забиваемых в землю. Недостатки подобного метода — невысокая точность вследствие наличия в земле различных коммуникаций, большая трудоёмкость, сложность проведения измерений в зимнее время.

Глубина электрода заземления	X — Y (м)	X — Z (м)
2	14	22
2.5	15	25
3	17	27
4	19	30
5	21	34
6	23	37
9	26	43

Пример расчета контура заземления

Для изготовления заземлителя обычно используется металлический уголок длиной 2,5-3 метра и размером 50х50 мм. При установке расстояние между элементами должно соответствовать их длине, или 2,5-3 метра. Показатель сопротивления для глиняного грунта будет 60 Ом*м. Согласно таблице климатических зон, значение сезонности для средней полосы составит около 1,45. Сопротивление будет равно: 60*1,45=87 Ом*м.

Пошаговый алгоритм монтажа заземления:

Выкопать возле дома траншею по контуру глубиной 0,5 м.
Забить в ее дно металлический уголок. Габариты его полки подобрать с учетом условного диаметра электродного элемента, который вычисляется по формуле d=0.95*p=0.995*0.05=87 Ом*м.
Определить глубину залегания средней точки уголка: h=0.5*l+t=0,5*2,5*0,5=1,75 м.
Подставить данное значение в ранее описанную формулу для расчета величины сопротивления одного заземлителя. Полученный параметр в итоге составит 27,58 Ом.

Необходимое число электродов можно определить по формуле N=R1/(Kисп*Rнорм). В результате получится 7. Изначально в качестве Кисп применяется цифра 1. В соответствии с табличными данными, для семи заземлительных устройств значение составит 0,59. Подставив полученную величину в формулу расчета, получаем результат: для дачного участка необходимо использовать 12 электродных элементов.

Соответственно, производится новый перерасчет с учетом этого параметра. Кисп по таблице теперь составит 0,54. Если использовать это значение в формуле, то в результате получится 13 штук. Тогда величина сопротивления электродов будет равна 4 Ома.

Бизнес и финансы

БанкиБогатство и благосостояниеКоррупция(Преступность)МаркетингМенеджментИнвестицииЦенные бумагиУправлениеОткрытые акционерные обществаПроектыДокументыЦенные бумаги — контрольЦенные бумаги — оценкиОблигацииДолгиВалютаНедвижимость(Аренда)ПрофессииРаботаТорговляУслугиФинансыСтрахованиеБюджетФинансовые услугиКредитыКомпанииГосударственные предприятияЭкономикаМакроэкономикаМикроэкономикаНалогиАудитМеталлургияНефтьСельское хозяйствоЭнергетикаАрхитектураИнтерьерПолы и перекрытияПроцесс строительстваСтроительные материалыТеплоизоляцияЭкстерьерОрганизация и управление производством

Общие рекомендации по измерению УСГ

Прежде чем сооружать цепь заземления, к примеру для газового котла, следует получить точные сведения о том, в область каких грунтов будет закладываться заземляющий электрод. Часто для определения значений “p” грунта предлагается обращаться к существующим таблицам.

Однако этот вариант с таблицами даёт чисто ориентировочные данные. Поэтому полагаться на них не стоит. Истинные значения сопротивления грунта могут отличаться в разы.

Вариант #1: однослойный грунт

Если грунт имеет однородную составляющую, его удельное сопротивление измеряют методикой «пробного электрода».

Структура однородного грунта. При таких условиях измерить и вычислить сопротивление значительно проще, чем проделывать ту же самую работу на многослойных грунтах

Метод предполагает выполнение определённой процедуры в два этапа:

Берут стержневой контрольный зонд длиной чуть больше глубины проектной закладки.
Погружают зонд в землю строго вертикально на глубину проектной закладки.
Оставшийся над поверхностью земли конец используют для замера сопротивления растекания (Rr).
Определяют УСГ по формуле p = Rr * Ψ.

Желательно выполнить процедуру несколько раз в различных точках рабочей площадки. Альтернативные замеры помогают достичь точных результатов измерений сопротивления грунта.

Вариант #2: многослойный грунт

Для такой ситуации замер УСГ выполняют методом ступенчатого зондирования. То есть контрольный зонд погружается до рабочей глубины ступенями и в положении каждой ступени выполняются измерения удельного сопротивления. Вычисления среднего УСГ производятся с помощью формул для каждого отдельного измерения.

Многослойный грунт. При таких условиях приходится вычислять сопротивление каждого отдельно взятого слоя. Расчёты по многослойным грунтам требуют больше работы

Затем, исходя из климатических особенностей местности, находят значения для сезонных изменений. Таким способом (достаточно сложным) получают расчётные значения УСГ верхних слоёв. Нижележащие слои рассматриваются как не подверженные сезонным изменениям и потому расчёт для них ограничивается несколько упрощённым измерением и вычислением.

Требования к исполнению работ

Работы подобного плана, конечно же, выполняются квалифицированным персоналом, представляющим специализированные организации. Так, за эксплуатацию силовых щитков в жилых домах, как правило, отвечают коммунальные службы. Производить какие-либо измерения в этих точках разрешается только через обращение к этим службам.

Электрические цепи относятся к опасным системам. Несмотря на то, что коммуникации бытового сектора рассчитаны под напряжение менее 1000В, это напряжение смертельно для человека. Требуется соблюдать все необходимые меры безопасности при обращении с электрическим оборудованием. Обывателю зачастую такие меры попросту неведомы.

С особенностями сооружения заземления для ванны в городской квартире ознакомит следующая статья, содержащая правила и руководство по проведению работы.

Справочная информация

ДокументыЗаконыИзвещенияУтверждения документовДоговораЗапросы предложенийТехнические заданияПланы развитияДокументоведениеАналитикаМероприятияКонкурсыИтогиАдминистрации городовПриказыКонтрактыВыполнение работПротоколы рассмотрения заявокАукционыПроектыПротоколыБюджетные организацииМуниципалитетыРайоныОбразованияПрограммыОтчетыпо упоминаниямДокументная базаЦенные бумагиПоложенияФинансовые документыПостановленияРубрикатор по темамФинансыгорода Российской Федерациирегионыпо точным датамРегламентыТерминыНаучная терминологияФинансоваяЭкономическаяВремяДаты2015 год2016 годДокументы в финансовой сферев инвестиционной

Компоненты защиты

Защитное заземление включает электроды, установленные в землю и соединенные электросвязью с заземляющей шиной.

В системе имеются такие элементы:

Металлические стержни. Один или несколько металлических стержней направляют ток растекания в грунт. Обычно в качестве электродов используют отрезки длинномерного металла (трубы, уголок, круглые металлические изделия). В некоторых случаях используется листовая сталь.
Металлический проводник, объединяющий несколько заземлителей в единую систему. Обычно в этом качестве используют установленный по горизонтали проводник в виде уголка, прута или полосы. Металлическую связь приваривают к концам закопанных в землю электродов.
Проводник, соединяющий находящийся в грунте заземлитель с шиной, которая имеет связь с защищаемым оборудованием.

Два последних элемента называются одинаково — заземляющий проводник. Оба элемента выполняют идентичную функцию. Различие кроется в том, что металлосвязь находится в грунте, а проводник подключения заземления к шине располагается на поверхности. В связи с этим к проводникам предъявляются неодинаковые требования по устойчивости к коррозии.

Нужно ли заземление в частном доме

При использовании в доме любых электроприборов всегда есть риск повреждения изоляции проводов или замыкание их на корпус. В таком случае любое касание человека опасной зоны приводит к поражению электрическим током, которое может закончиться трагически. Ток всегда стремится в землю, а человеческое тело становится проводником, соединяющим поврежденный прибор с землей.

Что дает заземление? По сути, это система, предоставляющая кратчайший путь электрическому току. По закону физики он выбирает проводник с наименьшим электрическим сопротивлением, и контур обладает таким свойством. Практически весь ток направляется в заземлитель, а потому через тело человека пройдет лишь незначительная его часть, которая не сможет причинить вред. Таким образом, контур заземления обеспечивает электробезопасность. Нормативные документы (ГОСТы, СНиП, ПУЭ) указывают, что любое частное, жилое строение должно быть им оборудовано при сетях переменного тока на напряжение выше 40 В и переменного тока – выше 100 В.

Кроме обеспечения безопасности, заземляющая система повышает надежность и долговечность бытовой техники. Она обеспечивает стабильную работу установок, защиту от перенапряжений и различных помех в сети, снижает воздействие внешних источников электромагнитных излучений.

Заземление не следует путать с громоотводами (молниеотводами). Хотя принцип их действия аналогичен, выполняют они разную задачу. Работа громоотвода заключается в отведении в землю разряда молнии при ее попадании в дом. В этом случае возникает мощный электрический заряд, который не должен попадать во внутреннюю сеть, т.к. способен просто расплавить провод или кабель. Именно поэтому линия громоотвода пролегает от приемников на крыше по внешнему контуру и не должна совмещаться с заземляющей, внутренней линией. У громоотвода и заземления может быть общий подземный контур (если имеет запас по сечению), но разводка обязательно разделяется.

1.7.120

Если здание имеет несколько обособленных вводов,
главная заземляющая шина должна быть выполнена для каждого вводного устройства.
При наличии встроенных трансформаторных подстанций главная заземляющая шина
должна устанавливаться возле каждой из них. Эти шины должны соединяться
проводником уравнивания потенциалов, сечение которого должно быть не менее
половины сечения PE (PEN)-проводника той линии
среди отходящих от щитов низкого напряжения подстанций, которая имеет наибольшее
сечение. Для соединения нескольких главных заземляющих шин могут использоваться
сторонние проводящие части, если они соответствуют требованиям 1.7.122 к
непрерывности и проводимости электрической цепи.

Скачать

Электрик — Бесплатная программа для электриков и проектировщиков предназначена в помощь электрификаторам всех уровней в быту

Программа позволяет:-рассчитать мощность по 1ф/3ф току.-рассчитать ток по 1ф/3ф мощности.-по заданому сечению и условиям прокладки оределить ток и мощность.-рассчитать потери напряжения-рассчитать токи короткого замыкания-определить диаметр провода,кабеля,шнура и спецкабеля.-определить сечение провода,кабеля,шнура и спецкабеля-проверить выбранное сечение на:-нагрев-экономическую плотность тока-потери напряжения-корону -выбрать сечение провода,кабеля,шнура и спецкабеля при определенной прокладке и потерю напряжения для проводников до 1000 В при определенной длине.-определить ток плавки материала проводника.-определить сопротивление.-определить нагрев.-определить энергию электрической цепи.-определить количество теплоты,выделяющейся в цепи(работа).-расчитать заземление,как одиночного так и контора.-расчитать промерзания грунта для работ по заземлению и прокладке кабелей-выбрать автоматы защиты-произвести расчет работ и выбор оборудования связанных с электрификацией.и многое другое.

Сайт программы: http://rzd2001.narod.ru/load.html

Программа Заземление — предназначена для расчета заземления

Программа Заземление сводится к определению длины горизонтального заземлителя (обвязка) и числа вертикальных заземлителей (стержней) при заданных условиях.

Тестировалась на Win 9x, Win XP, Win 7, Win 8, Win 10Инсталляции не требуетсяДля работы программы в Win 9x необходима библиотека для программ написанных на языке VB. Проверте, установлен ли у Вас файл C:\Windows\System\msvbvm60.dll Если у Вас его нет, то взять можно здесьУстанавливается файл msvbvm60.dll или в C:\Windows\System или в директорию программы.Подробная помощь и описание работы в программе zz.exe

Сайт программы: http://rzd2001.narod.ru/zz.html

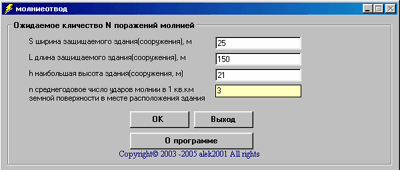

Программа Расчет зон молниезащиты предназначена для расчета зон молниезащиты

Установите длину, ширину и высоту здания или сооружения,которое собираетесь защищать. Щелкните по последнему текстовому полю (желтое) и выберете n -среднегодовое число ударов молнии в 1 кв.км земной поверхностив месте расположения здания(сооружения) щелчком на соответствующемтекстовом поле в нижней правой части карты. Выберете из базы данных категорию защищаемого здания/сооружения. Выберете зону защиты: А или Б (щелкните на выбранное желтое поле)в соответствии с N (ожидаемое количество поражений молнией)Читайте примечание (кнопка «Примечание»). Выберете из 5-ти схем соответствующую вам и щелкните. Установите значения в левых текстовых полях и нажмите кнопку»Расчет»К каждому из пяти схем соответствует свое примечание(кнопка «Примечание»)Там же и формулы для расчета каждой схемы защиты.

Сайт программы: http://rzd2001.narod.ru/mz.html

Программа Короткое замыкание kz1000 v 1.1 предназначена для расчета токов короткого замыкания в электроустановках переменного тока напряжением до 1 кВ kz1000

Программа позволяет:рассчитать ток 1-но(3-х) фазного короткого замыканияна кабельных и воздушных линиях.Расчет в программе ведется согласно указаниям ГОСТ 28249-93 «Короткие замыкания в электроустановках. Методы расчета в электроустановках переменного тока напряжением до 1 кВ».

Сайт программы: http://rzd2001.narod.ru/kz.html

1.7.104

Сопротивление заземляющего устройства,
используемого для защитного заземления открытых проводящих частей, в системе должно соответствовать
условию:

где — сопротивление заземляющего устройства,
Ом;

— напряжение прикосновения, значение которого принимается
равным 50 В (см. также 1.7.53);

— полный ток замыкания на землю, А.

Как правило, не требуется принимать значение сопротивления
заземляющего устройства менее 4 Ом. Допускается сопротивление заземляющего
устройства до 10 Ом, если соблюдено приведенное выше условие, а мощность
генераторов или трансформаторов не превышает 100 кВ·А, в том числе суммарная
мощность генераторов или трансформаторов, работающих параллельно.

Пример расчета заземления

Сопротивление растекания тока одного вертикального заземлителя (стержня):

где – ρэкв — эквивалентное удельное сопротивление грунта, Ом·м; L – длина стержня, м; d – его диаметр, м; Т – расстояние от поверхности земли до середины стержня, м.

В случае установки заземляющего устройства в неоднородный грунт (двухслойный), эквивалентное удельное сопротивление грунта находится по формуле:

где – Ψ — сезонный климатический коэффициент (таблица 2); ρ1, ρ2 – удельное сопротивления верхнего и нижнего слоя грунта соответственно, Ом·м (таблица 1); Н – толщина верхнего слоя грунта, м; t — заглубление вертикального заземлителя (глубина траншеи) t = 0.7 м.

Так как удельное сопротивление грунта зависит от его влажности, для стабильности сопротивления заземлителя и уменьшения на него влияния климатических условий, заземлитель размещают на глубине не менее 0.7 м.

Грунт	Удельное сопротивление грунта, Ом·м
Торф	20
Почва (чернозем и др.)	50
Глина	60
Супесь	150
Песок при грунтовых водах до 5 м	500
Песок при грунтовых водах глубже 5 м	1000

Заглубление горизонтального заземлителя можно найти по формуле:

Монтаж и установку заземления необходимо производить таким образом, чтобы заземляющий стержень пронизывал верхний слой грунта полностью и частично нижний.

Тип заземляющих электродов	Климатическая зона
I	II	III	IV
Стержневой (вертикальный)	1.8 ÷ 2	1.5 ÷ 1.8	1.4 ÷ 1.6	1.2 ÷ 1.4
Полосовой (горизонтальный)	4.5 ÷ 7	3.5 ÷ 4.5	2 ÷ 2.5	1.5
	Климатические признаки зон
Средняя многолетняя низшая температура (январь)	от -20+15	от -14+10	от -10 до 0	от 0 до +5
Средняя многолетняя высшая температура (июль)	от +16 до +18	от +18 до +22	от +22 до +24	от +24 до +26

Количество стержней заземления без учета сопротивления горизонтального заземления находится по формуле:

Rн — нормируемое сопротивление растеканию тока заземляющего устройства, определяется исходя из правил ПТЭЭП (Таблица 3).

Характеристика электроустановки	Удельное сопротивление грунта ρ, Ом·м	Сопротивление Заземляющего устройства, Ом
Искусственный заземлитель к которому присоединяется нейтрали генераторов и трансформаторов, а также повторные заземлители нулевого провода (в том числе во вводах помещения) в сетях с заземленной нейтралью на напряжение, В:
660/380	до 100	15
свыше 100	0.5·ρ
380/220	до 100	30
свыше 100	0.3·ρ
220/127	до 100	60
свыше 100	0.6·ρ

Как видно из таблицы нормируемое сопротивления для нашего случая должно быть не больше 30 Ом. Поэтому Rн принимается равным Rн = 30 Ом.

Сопротивление растекания тока для горизонтального заземлителя:

Lг, b – длина и ширина заземлителя; Ψ – коэффициент сезонности горизонтального заземлителя; ηг – коэффициент спроса горизонтальных заземлителей (таблица 4).

Длину самого горизонтального заземлителя найдем исходя из количества заземлителей:

— в ряд; — по контуру.

а – расстояние между заземляющими стержнями.

Определим сопротивление вертикального заземлителя с учетом сопротивления растеканию тока горизонтальных заземлителей:

Полное количество вертикальных заземлителей определяется по формуле:

ηв – коэффициент спроса вертикальных заземлителей (таблица 4).

Коэффициент использования показывает как влияют друг на друга токи растекания с одиночных заземлителей при различном расположении последних. При соединении параллельно, токи растекания одиночных заземлителей оказывают взаимное влияние друг на друга, поэтому чем ближе расположены друг к другу заземляющие стержни тем общее сопротивление заземляющего контура больше.

Полученное при расчете число заземлителей округляется до ближайшего большего.

Расчет заземления по указанным выше формулам можно автоматизировать воспользовавшись для расчета специальной программой «Электрик v.6.6», скачать ее можно в интернете бесплатно.

Экономное расходование материала

Так как сечение металла — не самый важный параметр, рекомендуется приобретать материал с наименьшей площадью сечения. Однако при этом нужно оставаться в пределах минимально рекомендуемых значений. Наиболее экономичные (но способные выдержать удары кувалды) варианты металлоизделий:

трубы диаметром 32 миллиметра и толщиной стенок от 3 миллиметров;
уголок равнополочный (сторона — миллиметров, толщина — 4 или 5 миллиметров);
круглая сталь (диаметр от 12 до 16 миллиметров).

В качестве металлосвязи оптимальным выбором станет полоса из стали толщиной 4 миллиметра. В качестве альтернативы подойдет 6-миллиметровый стальной прут.

Наружный участок заземления можно изготовить из 4-миллиметровой полосы (ширина — 12 миллиметров).

Расчет элементов заземляющего устройства

Определение параметров проводников, используемых в конструкции любого заземлителя, проводится с учетом следующих соображений:

Длина металлических стержней или штырей в значительной мере определяет эффективность всей системы защитного заземления.
Большое значение имеет и протяженность элементов металлических связей.
От линейных размеров этих конструктивных составляющих зависят расход материала, а также суммарные затраты на обустройство ЗУ.
Сопротивление вертикально забиваемых электродов в первую очередь определяется длиной.
Их поперечные размеры не оказывают существенного влияния на качество и эффективность обустраиваемой защиты.

Помимо этого всегда нужно помнить о «золотом» правиле, согласно которому чем больше металлических заготовок предусмотрено в схеме – тем лучше характеристики безопасности контура.

Схема установки одиночного вертикального заземлителя

Также следует учесть, что мероприятия по организации заземления нельзя назвать легким занятием. При большом количестве составляющих системы увеличиваются объемы земляных работ. А решение вопроса о том, каким конкретно способом улучшать качество заземления (за счет длины или количества электродов) остается за самим исполнителем.

В любом случае при обустройстве ЗУ произвольного типа рекомендуется придерживаться следующих правил:

стержни необходимо вбивать до отметки, находящейся ниже уровня промерзания почвы минимум на 50 сантиметров;
такое их расположение позволит учесть сезонные факторы и исключить их влияние на работоспособность защитной системы;
расстояние между вертикально вбитыми элементами зависит от формы выбранной конструкции и длины самих стержней.

Для корректного выбора этого показателя рекомендуется воспользоваться справочными таблицами.

Таблица определения параметров заземлителей

С целью сокращения объема предстоящих расчетов (их упрощения) сначала желательно определить величину сопротивления стеканию токов КЗ для одиночного стержня.

С учетом влияния, оказываемого на искомую величину горизонтальными элементами конструкции, сопротивление для вертикальных штырей вычисляется по следующей формуле:

Если монтируемое ЗУ обустраивается в разнородном грунте (другое его название – двухслойный), удельное сопротивление можно определить так:

где Ψ – это так называемый «сезонный» коэффициент;

ρ1 и ρ2– удельные сопротивления слоев почвы (верхней и нижней прослойки соответственно), учитываемые при расчетах в Омах на•метр;

Н – толщина слоя грунта в метрах, расположенного в верхней части земляного покрова;

t – заглубление вертикальных штырей или стержней (оно соответствует глубине подготовленной траншеи), равное 0,7 метрам.

Достаточное для получения эффективного заземления число стержней (горизонтальные составляющие пока не учитываются) определяется так:

где Rн – это нормируемое ПТЭЭП сопротивление растеканию.

С учетом горизонтальных элементов ЗУ формула для определения количества вертикальных штырей принимает такой вид:

где под ηв понимается коэффициент использования конструкции, указывающий на взаимное влияние токов стекания различных единичных элементов друг на друга.

При уменьшении шага монтажа этих элементов защитного контура его общее сопротивление растеканию тока заметно увеличивается. Число элементов заземляющего сооружения, полученное по результатам описанных выкладок, следует округлить до большего значения.

Расчеты заземления онлайн удается автоматизировать, если воспользоваться разработанным для этого специальным онлайн калькулятором на нашем ресурсе.

Глина, суглинок, супесь (различия)

Рыхлые осадочные грунты, состоящие из глины и песка, классифицируются по содержанию в них глинистых частиц:

глина — более 30%. Глина очень пластичная, хорошо скатывается в шнур (между ладонями). Скатанный из глины шар сдавливается в лепешку без образования трещин по краям.

тяжелая — более 60%
обычная — от 30 до 60% с преобладанием глинистых частиц
пылеватая — от 30 до 60% с преобладанием песка

Тип грунта	Ом*м
Разнообразные смеси глины и песка	150
Суглинок лесовидный	100
Глина полутвёрдая	60
Сланцы глинистые	55
Суглинок пластичный	30
Глина пластичная	20
Подземные водоносные слои	5

суглинок — от 10% до 30% глины. Этот грунт достаточно пластичен, при растирании его между пальцами не чувствуются отдельные песчинки. Скатанный из суглинка шар раздавливается в лепешку с образованием трещин по краям.
тяжелый — от 20 до 30%
средний — от 15 до 20%
легкий — от 10 до 15%
супесь (супесок) — менее 10% глины. Является переходной формой от глинистых к песчаным грунтам. Супесь наименее пластичная из всех глинистых грунтов; при ее растирании между пальцами чувствуются песчинки; она плохо скатывается в шнур. Скатанный из супеси шар рассыпается при сдавливании.

Компоненты защиты

В системе имеются такие элементы:

Металлические стержни. Один или несколько металлических стержней направляют ток растекания в грунт. Обычно в качестве электродов используют отрезки длинномерного металла (трубы, уголок, круглые металлические изделия). В некоторых случаях используется листовая сталь.
Металлический проводник, объединяющий несколько заземлителей в единую систему. Обычно в этом качестве используют установленный по горизонтали проводник в виде уголка, прута или полосы. Металлическую связь приваривают к концам закопанных в землю электродов.
Проводник, соединяющий находящийся в грунте заземлитель с шиной, которая имеет связь с защищаемым оборудованием.

Это интересно: Как разобрать обозначения на схемах

Технология проведения работ

Выбираем место размещения заземлителей. Разумеется, недалеко от дома (объекта), чтобы не пришлось прокладывать длинный проводник, который придется механически защищать. Желательно, чтобы вся площадь контура находилась на территории, которую вы контролируете (являетесь собственником). Чтобы в один прекрасный момент, ваша защитная «земля» не была выкопана пьяным экскаваторщиком. Так что забивать штыри за забором не будем.

Подойдет огород (за исключением картофельной грядки), палисадник, клумба возле дома. Возделываемые участки предпочтительнее, они регулярно поливаются. А дополнительная влага в земле пойдет на пользу заземлению. Если ваш грунт обладает низким удельным сопротивлением — можно установить заземление на площадке, которая затем будет покрыта асфальтом или плиткой. Под искусственным покрытием земля не пересушивается. Да и риск повредить контур заземления минимален.

В зависимости от формы площадки, выбираем порядок расположения электродов: в линию, или треугольником.

Если выбран треугольник — размечаем площадку соответствующей формы со сторонами 2.5–3 метра. Копаем траншею в форме равностороннего треугольника на глубину 70–100 см, шириной 50–70 см. Мы знаем, что все заземлители соединяются между собой. Проводник должен быть углублен на расстояние не менее 50 см, с учетом минимального уровня грунта (например, вскопка грядки). Если сверху будет уложено покрытие — его толщина в расчет не берется. Только чистый грунт.

Можно выбрать весь грунт, не только по периметру траншеи. Получится треугольная яма глубиной 0.7–1.0 м. Готовый контур можно будет засыпать грунтом с низким удельным сопротивлением. Например, золой или пеплом. Соли проникнут в землю, и будут способствовать снижению общего сопротивления растекания тока.

После чего, по углам ямы (траншеи) начинаем забивать электроды.

Параметры заземлителей (рассматриваем вертикальное расположение)

Сталь без гальванического покрытия:

Круг — диаметр 16 мм.

Труба — диаметр 32 мм.

Прямоугольник или уголок — площадь поперечного сечения 100 мм².

Сталь оцинкованная

Круг — диаметр 12 мм.

Труба — диаметр 25 мм.

Прямоугольник или уголок — площадь поперечного сечения 75 мм².

Медь

Круг — диаметр 12 мм.

Труба — диаметр 20 мм.

Прямоугольник или уголок — площадь поперечного сечения 50 мм².

Грунт должен плотно облегать металлическую поверхность заземлителя. Красить электроды запрещено!

А как быть, если по расчетам длина каждого из трех электродов превышает 1.5–2 метра? Есть небольшие секреты.

Электроды забивают не кувалдой, а вибратором, отбойным молотком с насадкой, или перфоратором. Кувалда подойдет для высоты чуть более 1 метра. Это вариант для идеального грунта с наименьшим сопротивлением.
Совершенно не обязательно устанавливать трехметровую стремянку. Длинные электроды соединяются между собой по мере погружения в грунт. Если вы купили фабричный комплект — заземлители составные, можно набрать из сегментов любую длину.
Для кустарного изготовления также есть способ забить в землю 4 метровый уголок. Нарезаем электрод на куски по 1.5 метра. Забиваем первый сегмент. Привариваем к нему следующий — забиваем далее. И так до расчетной глубины.
Если забить стержни на расчетную глубину не получается в принципе — опять же берем количеством. Линейный перерасчет (типа: вместо трех по 4 метра, забиваем шесть по 2 метра длиной) не работает. Количество заземлителей определяется только последующим замером сопротивления растекания тока.

Соединяем электроды проводником. Если арматура стальная — лучше всего подойдет сварка. Медные стержни соединяются болтовой стяжкой, проводник должен иметь сечение не менее 30% от сечения электродов.

После сборки контура, проводим замеры сопротивления растекания тока. Требования к контуру заземления для индивидуального жилья — 10 Ом. Измерение лучше доверить сертифицированным специалистам, у которых имеется соответствующее оборудование. Тем более, что при получении ТУ от энергетиков, вам все равно придется представить систему заземления для измерений. Если сопротивление выше нормы — добавляем электроды и привариваем их к контуру. Пока не получим норму.
