Обмоточные провода: описание и характеристика основных разновидностей

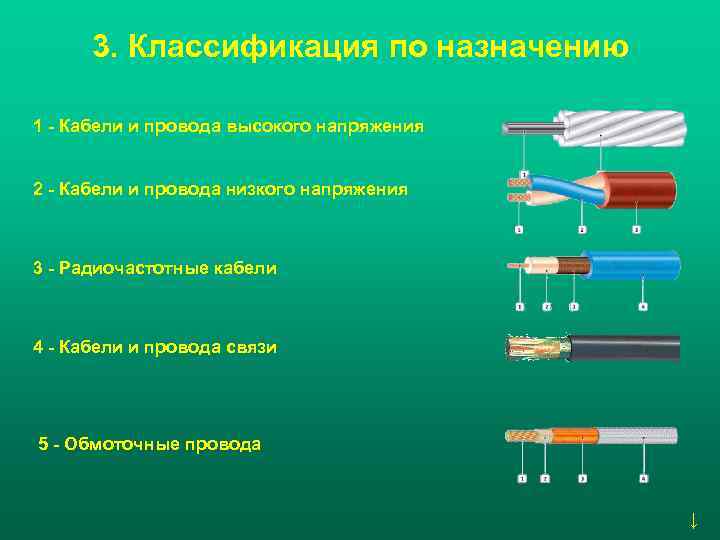

Классификация проводов

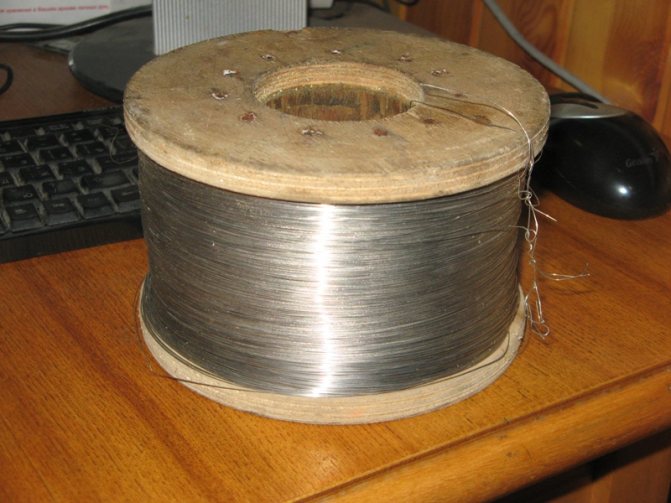

Специальный провод из нихрома для обмоток

Классифицируют провода по нескольким критериям.

Материал проводника

Это:

Медные — наиболее широко распространены.
Алюминиевые — из-за большего, чем у меди удельного сопротивления применяют реже. Но, в последнее время, их использование расширяется, так как алюминий дешевле.
Из сплавов сопротивления (нихром и тому подобное) — используют для некоторых устройств.

Геометрия сечения

Прямоугольные провода

Сечения проводов бывают круглыми и прямоугольными. Вторые используют при необходимости пропускания через проводник большого тока, для проводников с большой площадью сечения. Для охлаждаемых катушек, используют полую проволоку.

Материал изоляции

Используются различные материалы — от бумаги и натуральных волокон, до стекла. Часто применяют несколько слоев, например: бумагу и эмаль.

Для изоляции важны не только диэлектрические свойства, но и механическая прочность, а также толщина. Чем она меньше, тем больше витков можно уложить в катушке при заданном диаметре провода.

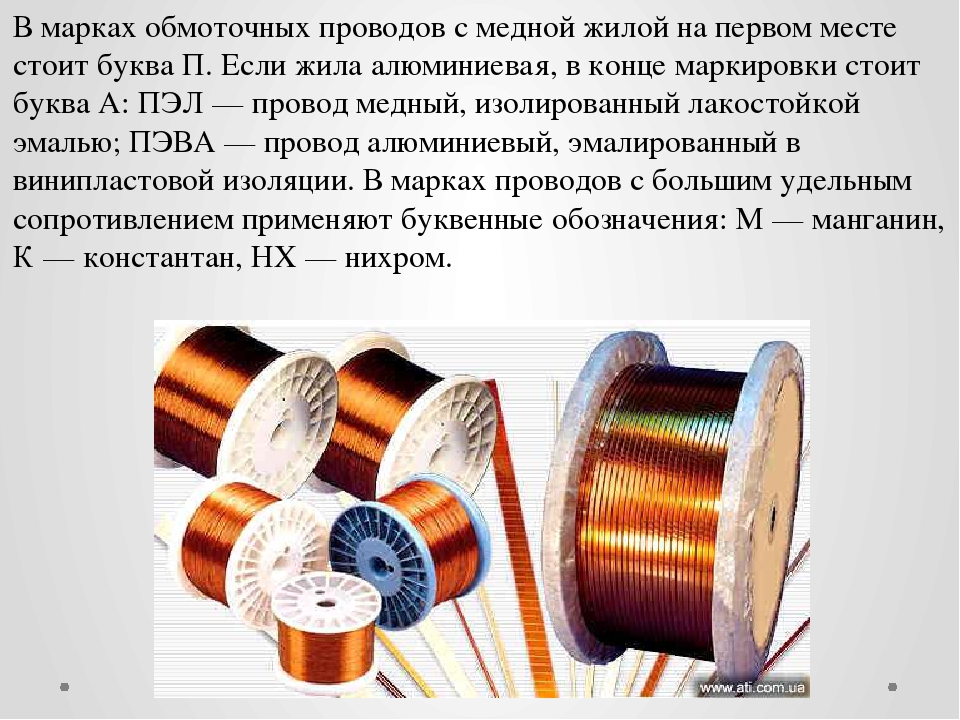

Маркировка проводов

Этикетка с маркировкой на заводской упаковке провода украинского производства

Маркируются они несколькими буквами и цифрами, после марки обычно обозначают диаметр сечения.

У медных проводов первой идет буква П (провод), алюминиевые обозначаются АП, для сплавов сопротивления есть свои обозначения. Затем идет обозначение изоляции, обычно по начальным буквам материалов ее составляющих и количества слоев. У прямоугольных проводов, в конце ставится буква П (прямоугольный) дальше может следовать через дефис еще цифра, отличающая типы.

Например ПЭЛШКО — Провод Эмаль Лак Шелк Капроновый Одинарный, медный провод покрытый лаковой эмалью, и дополнительно изолированный одним слоем капронового шелка. Если бы было два слоя, то стояла бы буква Д (двойной).

Дальше рассмотрим более подробно все распространенные разновидности изоляции, не захватывая ее редкие типы, предназначенные обычно для работы в особых условиях или специальных устройств.

Изоляция бумагой

Бумажная изоляция прямоугольного провода для трансформаторов

Такие провода, из-за низких диэлектрических свойств, обычно применяют в низковольтных устройствах, комбинируют с другими материалами. Бумага для их производства применяется специальная: кабельная или телефонная.

Широко используют обмоточный провод в бумажной изоляции для маслонаполненных трансформаторов. В них масло не только охлаждает обмотки, но увеличивает сопротивление на пробой. Пример маркировки АПБ — алюминиевые обмоточные провода в бумажной изоляции.

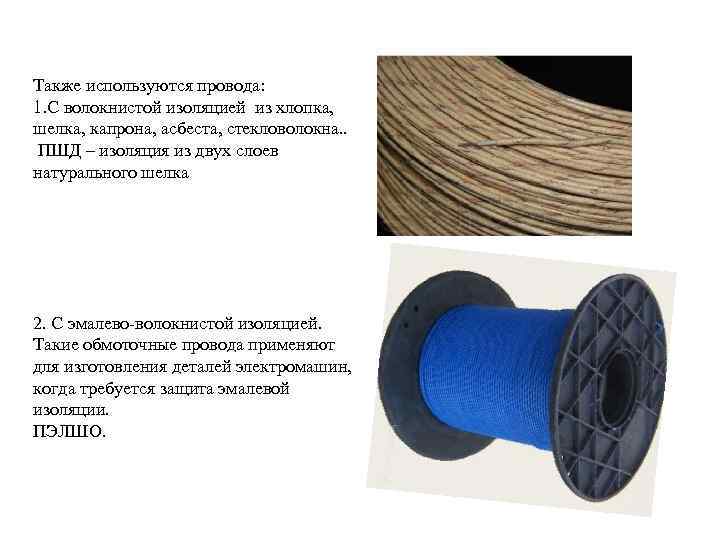

Волокнистая и пленочная изоляция

Изоляция натуральным шелком

Для нее используют различные волокна и пленки: как натуральные (хлопок, шелк), так и синтетические. Они выдерживают большие механические нагрузки, чем провода обмоточные с бумажной изоляцией, но проигрывают им по толщине.

Изготавливают чаще всего многослойной намоткой волокон на проводник. Возможен вариант и когда нити переплетают — такой метод применяют для больших диаметров. Пленка наноситься пропусканием через ванну с жидким изоляционным материалом. Для улучшения свойств, такую изоляцию комбинируют с эмалью, или той же бумагой.

Обозначения материалов обмоток следующее:

асбест — А;
аримид — Ар;
хлопок — Б;
лавсан — Л;
капрон — К;
трилобал — Кп;
пластмасса — П;
стекло — С;
стекло с полиэфиром — Сл;
фторопласт (тефлон) — Ф;
натуральный шелк — Ш.

Пример: провода ПББО — обмоточные провода с бумажной изоляцией, слой которой усилен слоем намотанной хлопчатобумажной пряжи.

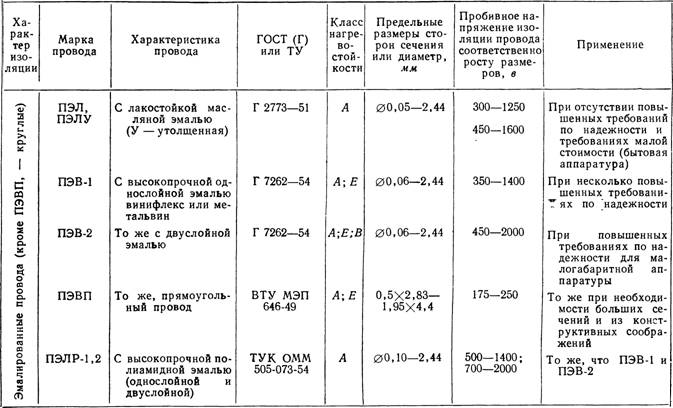

Эмаль

Эмаль в качестве изоляции

Эти провода используются чаще всего. Практически все обмотки трансформаторов и катушек индуктивности в электронных устройствах наматываются ими. На фото в начале статьи показаны катушки этих проводов заводской упаковки.

Применяются они в широко распространенных электромеханических приборах. Почти каждый встречаемый нами стандартный двигатель, генератор, или контактор, не предназначенный для работы в особых условиях, скорее всего, будет иметь катушки, в которых используются обмоточные провода с эмалевой изоляцией.

Достоинство этого вида изоляции — малая толщина защитного слоя и простота нанесения. Достаточно окунуть провод в эмаль. Обозначают изоляционный материал буквой Э, за которой следующая показывает тип эмали.

Полиамид — Ан.
Винифлекс — В.
Полиамидофторопластовая — И.
Л — лакостойкая эмаль на масляной основе. Самый распространенный тип. Это не оговорка имеется в виду устойчивость именно к воздействию электротехнического лака, точнее растворителей входящих в его состав. Дело в том, что катушки для дополнительной защиты и механической фиксации проводников после намотки пропитывают лаком. Эмаль не должна терять свойств после проведения этой операции.
Полиэфирцианураатимидная устойчивая к фреонам — Ф. Провода обмоточные с эмалевой изоляцией этого типа используют для обмоток охлаждаемых фреонами.
Полиэфирная — Э.
Полиэфиримидная — ЭИ.

Также отличают провода по максимальным температурам, которые выдерживает их покрытие без потери своих свойств. Делят их на группы (индекса) — 105, 120, 130, 155, 180, 200, 220 и выше оС соответственно.

Какие еще особенности изоляции могут указываться в маркировке

Кроме типа материала для изоляции и количества его слоев, дополнительно в маркировке может указываться:

То, что она усиленная — У.
Утонченная — I.
Покрытая слоем дополнительного лака по поверхности — Л.

Скрытая прокладка кабеля в перегородках, полах и потолках

Если в помещении предусматривается подвесной потолок из гипсокартона с металлическим каркасом, то монтаж кабеля сильно упрощается. Не требуется штробить стены в горизонтальном направлении, все провода прячутся под гипсокартон, подводятся к стенам и опускаются вертикально вниз под нужные электрические точки.

Прокладка проводки в гипсокартонном потолке

Можно избежать бурения отверстий под распаячные коробки, разместив их там же. Единственное «но» — в таком случае в гипсокартоне напротив коробок придется вставить пластиковые лючки. Вмонтировав такой люк, можно в любой момент получить доступ к электрической аппаратуре, размещенной за перегородкой или подвесным потолком. Провода освещения можно крепить к потолку хомутами или увэшками.

Для чего нужна пропитка

Использование трансформаторного лака улучшает эксплуатационные характеристики. Его использование делает устройство тихим в работе даже в условиях перегрузки. В большинстве случаев выполнение пропитки на начальном этапе осуществляется еще на стадии промышленного производства в заводских условиях. Использование специализированных лаковых составов:

увеличивает электродинамическую стойкость при КЗ;
сокращению негативного влияния контрольных толчков и нагрузок;
устраняет последствия частых включений.

Итогом становится повышение электродинамичной стойкости. Нанесение защиты снижает негативный контакт с влагой и пылью, скрепляет витки.

Обмоточный провод для высоких частот

Литцендрат с волокнистой изоляцией

Кроме стандартных одножильных проводов для катушек, работающих при высоких частотах, используют специальные провода — литцендраты.
Дело в том, что высокочастотные токи проходят только по поверхности проводника. Сопротивление в этом случае, зависит не от площади сечения проводника, а от длины его периметра.
Для того чтобы максимально увеличить ее, обмоточный провод делают многожильным — из пучка тонких, диаметром в доли миллиметра, проводников. Перевивка ведется тоже особым способом. Обозначают такие провода буквой Л.

Перечислим наиболее распространенные марки таких проводов:

ЛЭП и ЛЭЛ — пучок проводников не имеет дополнительной общей изоляции.
ЛЭШО и ЛЭШД — обматываются шелком в один и два слоя соответственно.
ЛЭПКО — с волокнистым капроновым покрытием.

Как подобрать провод для обмотки или катушки

Кстати, ручная намотка отличается особым качеством (при соответствующей квалификации работников).

Восстановленная вручную катушка динамика

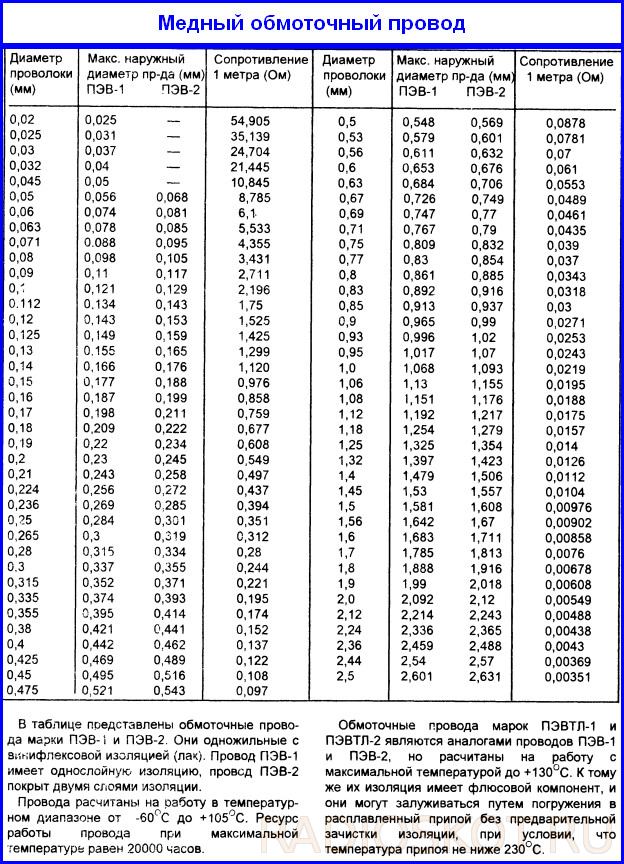

Сечение и марка провода в обмотках, обычно указывается в паспорте изделия, часто данные пишутся и на самом устройстве. Если же документ утерян, то есть несколько способов узнать данные.

Для электродвигателей, контакторов, катушек индуктивности и дросселей, легко найти характеристики в справочниках — только если не попался экземпляр зарубежного производства, или со стертой маркировкой.
Если известны напряжения на обмотках трансформатора и его мощность, то существуют несложные методики расчета. Инструкция, как это сделать, несложна — нужно замерить сечение сердечника, и просчитать буквально несколько формул. Еще проще, рассчитываются электромагниты и катушки индуктивности и дросселя.
Если невозможно применить предыдущие два метода, то просто, при разборке сгоревшей или пробитой обмотки, замеряем диаметр и считаем количество витков. Конечно, отнимет много времени для большого числа витков, но можно использовать устройство для намотки со счетчиком.

Зная сечение и количество витков, подбираем провод, с нужной изоляцией учитывая все факторы. Нужную маркировку можно приблизительно определить, визуально распознав изоляцию.

Но необходимо учитывать и другие факторы. Так, для быстровращающихся обмоток не идут провода с эмалевой изоляцией — ее диэлектрические свойства теряются при температуре более 180 градусов Цельсия, и она просто плавится.

Если устройство работает в условиях повышенной влажности, то не применяют волокнистую обмотку из-за ее гигроскопичности. Условия эксплуатации проводов подробно указываются в паспортах.

Будем рады, если нашей статьей помогли Вам в ремонте различных устройств или в самостоятельном их конструировании и сборке. Неплохо даже если мы просто углубили познания в электротехнике и теперь Вы знаете, чем отличаются провода обмоточные с бумажной изоляцией от типа ПЭВ.

Типы сечения проводов

Размер сечения прямоугольного провода имеет стандартные значения. Для квадратного провода, используемого в большинстве трансформаторов, толщина равняется 1,35 — 5,9 мм, ширина 3,8 — 14,5 мм.

Соотношение толщины и ширины может быть различным, но это значение должно соответствовать нормам ГОСТ 6324 – 52. Есть неудобства в использовании проводов квадратного сечения, так как при намотке его на бухты высока вероятность повреждения витковой изоляции. Кроме этого, практически невозможно отличить на глаз меньшую сторону такого провода от большей

Важной частью обмотки является виток обмоточного провода вокруг стержня магнитопровода. В зависимости от номинальной мощности нагрузочного тока выбирается и нужное сечение витка

Круглый провод подходит для малых токов, для большого тока следует выбирать прямоугольный провод. При изготовлении обмоток возможно использовать несколько запараллеленых проводов для увеличения сечения провода. Число витков обмотки зависит от величины напряжения. Витки обмотки собираются в катушки, электротехническое устройство может состоять из нескольких обмоток или катушек (трансформаторы, двигатели), реже из одной (дроссели, электромагниты). В процессе намотки катушки витки накладываются рядом друг с другом (порядовая намотка), либо один на другой (слои). Способ намотки определяет тип получающейся в итоге обмотки.

Требования, предъявляемые к обмоточным проводам

Для того чтобы обмоточный повод могу выполнить возложенную на него функцию он должен отвечать определенным требованиям.

Провод должен быть покрыт одинаковым слоем изоляции на всем протяжении. Утолщения могут быть допущены только в определенных точках согласно маркировке.
Обмоточный провод перевозится в специальных бобинах, барабанах или бухтах (все зависит от размеров и марки провода). При этом провод должен быть плотно намотан на бобину или барабан, ровными мотками, чтобы не допустить путаницы.
Упаковка должна дополнительно быть защищена слоем плотной бумаги. Это необходимо для того чтобы избежать возможного повреждения провода во время перевозки. Согласно установленным правилам вес упаковки с проводом не может превышать 80 кг.
К упаковке (барабану, бухте) производитель должен приложить специальный ярлык, на котором будет отмечен изготовитель и марка изделия. А также другие параметры обмоточного провода.

Таким образом наличие разных видов обмоточных проводов позволяет покупателю выбрать, то изделие которое подойдет ему лучшим образом.

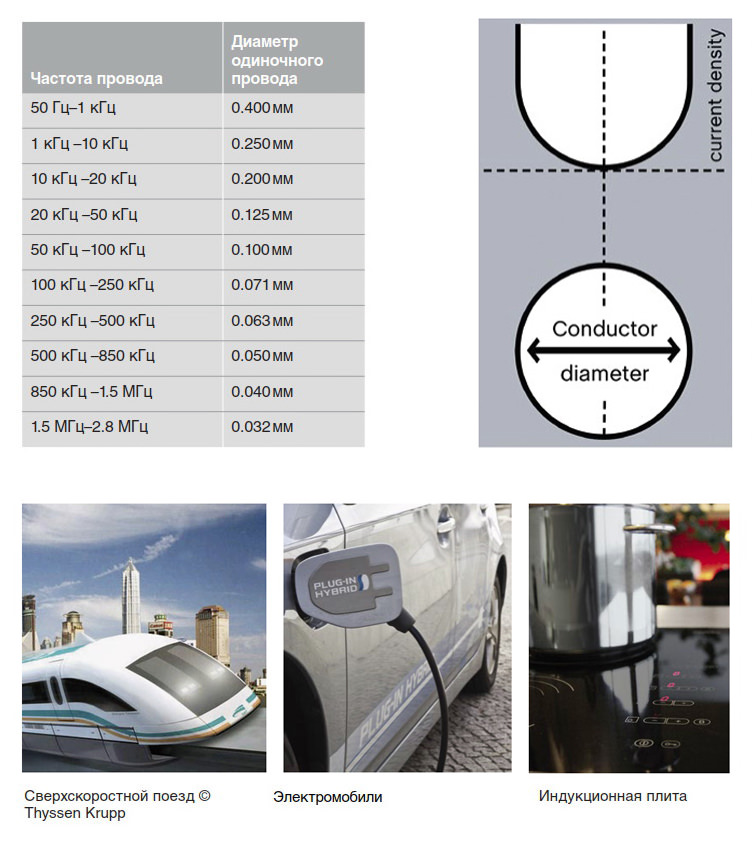

Почему именно высокочастотный литцендрат?

Высокочастотный литцендрат состоит из пучков эмалированных проводов. Они служат для предотвращения повышения внутреннего сопротивления проводника при токах высокой частоты. Поля переменного тока вызывают вихревые токи в электрическом проводнике, создавая препятствие электрическому току. Эффект вихревых токов повышается на высоких частотах. Соответственно, частотно-зависимое сопротивление переменного тока добавляется к сопротивлению постоянного тока. Вихревые потери достигают максимума внутри проводника и снижаются на выходе.

Таким образом, большая часть тока протекает в поверхностном слое проводника (данное явление известно как поверхностный эффект). Иначе данное явление называется глубиной проникновения поля. В случае возникновения эффекта близкого расположения, вихревые потери вызываются полями смежных проводников. Для того, чтобы снизить данные потери, необходимо снизить площадь поперечного сечения одинарного провода (снижение вихревых потерь), и несколько одинарных проводников будут выполнять работу «параллельно». Для нейтрализации данных эффектов полей на каждом проводнике, производится скручивание проводников между собой. Скручивание должно быть выполнено таким образом, чтобы по длине кабеля положение каждого провода менялось от центра к внешней стороне пучка. Кабель из высокочастотного литцендрата следует применять лишь при частоте тока примерно до 2 МГц, т.к. емкостное сопротивление проводника становится слишком большим при более высоких частотах. Приблизительные диаметры одиночных проводов в зависимости от частоты приведены ниже:

Некоторые марки монтажных проводов

МГШ — монтажный гибкий многопроволочный провод из полиамидного шелка.
МГСЛ — многопроволочный монтажный провод, гибкий, оплетка из стекловолокна, лакированный.
МШДЛ — монтажный однопроволочный провод, имеющий двойную обмотку из полиамидного шелка.
МГЦСЛЭ — монтажный многопроволочный гибкий провод, имеющий пленочную изоляцию, обмотка и оплетка из стекловолокна, лакированный, экранированный.

Пример расшифровки установочных проводов

ПРТО — провод с медными жилами в резиновой изоляции, имеющий общую оплетку из пропитанной хб пряжи для прокладки в трубах.
ПРД — провод в резиновой изоляции с медными жилами в оплетке из хб пряжи, двойной.

§ 20. Обмоточные провода с эмалево-волокнистой изоляцией

Кроме перечисленных выпускают также обмоточные провода с эмалево-волокнистой изоляцией. У этих проводов поверх слоя эмали наносится обмотка из хлопчатобумажной, шелковой, капроновой, лавсановой или стеклянной пряжи. Такого рода обмоточные провода применяют для более тяжелых условий работы в тяговых, шахтных электродвигателях и в других электрических машинах и аппаратах, где для эмалевой изоляции требуется защитное покрытие из волокнистых материалов. Наибольшей механической прочностью обладает обмотка из лавсановых волокон. Повышенной нагревостойкостью отличается обмотка из стеклянной пряжи.
В табл. 11 приведен основной сортамент обмоточных проводов с эмалево-волокнистой изоляцией.
Основные требования, предъявляемые к обмоточным проводам с волокнистой изоляцией, состоят в следующем. У проводов с волокнистой изоляцией не должно наблюдаться просветов между нитями обмотки, наложенной на провод. Не должно быть разрывов нитей при навивании провода на стальной стержень диаметром, равным пятикратному диаметру (но не менее 3 мм) провода с волокнистой изоляцией в два слоя (провода марок ПБД и др.), или при навивании провода с однослойной изоляцией (провода марок ПБО и др.) на стержень диаметром, равным десятикратному диаметру провода (но не менее 6 мм).
Электроизоляционные свойства обмоточных проводов с волокнистой изоляцией относительно невысоки, так как все виды волокнистой изоляции гигроскопичны, т. е. поглощают влагу из воздуха. Гигроскопичность стеклянных и капроновых волокон несколько меньше гигроскопичности хлопчатобумажных и шелковых волокон.
Обмотки, выполненные из проводов с волокнистой изоляцией, нуждаются в тщательной сушке и пропитке изоляционными лаками или в компаундировании (пропитка изоляционными составами без растворителей).

Медные обмоточные провода с эмалево-волокнистой изоляцией

Марка провода	Диаметр провода без изоляции. мм	Толщина слоя изоляции (па одну сторону), мм	Характеристика провода *
ПЭЛБО	0,38—2,1	0,08—0,10	Провод, изолированный масляной эмалью и одним слоем обмотки из хлопчатобумажной пряжи
ПЭЛБД	0,72—2,1	0,14—0,16	Провод, изолированный масляной эмалью и двумя слоями обмотки из хлопчатобумажной пряжи
ПЭЛШО	0,05—2,1	0,035—0,078	То же, по на слой масляной эмали наложен слой обмотки из натурального шелка
ПЭТСО	0,31—2,10	0,10—0,12	Провод, изолированный высокопрочной эмалью винифлекс и одним слоем обмотки из стеклянной пряжи
ПЭТКСОТ **	0,33—1,56	0,07—0,10	То же, но применена нагревостойкая кремнийорганическая эмаль

*У проводов прямоугольного сечения пробивное напряжение слоя изоляции определяется при помещении отрезков в ванну с дробью, Напряжение подводится к дроби и к жиле испытуемого провода.
** Провода ПЭТКСОТ выпускаются также прямоугольного сечения (размеры: меньшей стороны; а = 0,83 -5- 1 ,4 5 мм большей стороны b = 2,1 -т- 4,7 мм).

Приведенные конструкции проводов применяются для изготовления обмоток электрических машин.

Электрическая прочность проводов с волокнистой изоляцией определяется электрической прочностью воздуха, заключенного между волокнами, а также электрической прочностью эмалевой изоляции — у проводов с эмалево-волокнистой изоляцией (ПЭЛБО, ПЭЛШО и др.).
Электрическая прочность волокнистой изоляции определяется при испытаниях отрезков (образцов) проводов, навитых на металлический стержень*. При этом напряжение прикладывается к стержню и металлической жиле испытуемого провода. Пробивное напряжение слоя волокнистой изоляции проводов ПБД находится в пределах 450—600 В, а проводов ПЭЛБО и ПЭЛШО — 700—1000 В. Приблизительно такое же пробивное напряжение наблюдается у проводов со стеклянной изоляцией, пропитанной нагревостойкими лаками (провода ПСД, ПСДК).
Кроме медных и алюминиевых проводов с эмалевой, волокнистой и эмалево-волокнистой изоляцией, выпускают также обмоточные провода из сплавов высокого сопротивления (манганин, константан и нихром с такими же видами изоляции).

Назад
Вперед

Как правильно использовать обмоточный провод

Электромонтажные работы в моделировании, радиоэлектронике и даже робототехнике, как и в ремонтных работах по восстановлению устройств различного типа, подразумевают применение вариабельных методов для обеспечения техники безопасности. Ремонтник или радиолюбитель может использовать различные приемы — пайку и клеммное обжатие, гильзовую обжимку и даже болтовое соединение.

Работа с обмоточным проводом проводится специальными приспособлениями:

для снятия диэлектрика обычного типа используется острый режущий инструмент;
эмалированное покрытие есть разного типа, для некоторых из них не требуется удаления изоляционного слоя: он расплавляется при пайке;
чтобы перекусывать и трансформировать токоведущие жилы, нести их к паяльнику, потребуются манипуляторы (кусачки или пинцет);
необходимы приборы разогревания припоя — локальные или местные — паяльники, тигели, печи в промышленных условиях, чтобы проволочь большое сечение или объемные детали.

Правильное проведение ремонтных или обмоточных работ определяется несколькими обстоятельствами — типом устройства, схемой сечения, количеством витков обмотки. Флюсы или припои должны подбираться по нескольким характеристикам и соответствовать маркировке провода. Для медных, алюминиевых и комбинированных жил могут потребоваться разные припои. Имеет значение не только химический состав и тугоплавкость, но и электротехнические свойства.

Вам это будет интересно Плинтус с обогревом

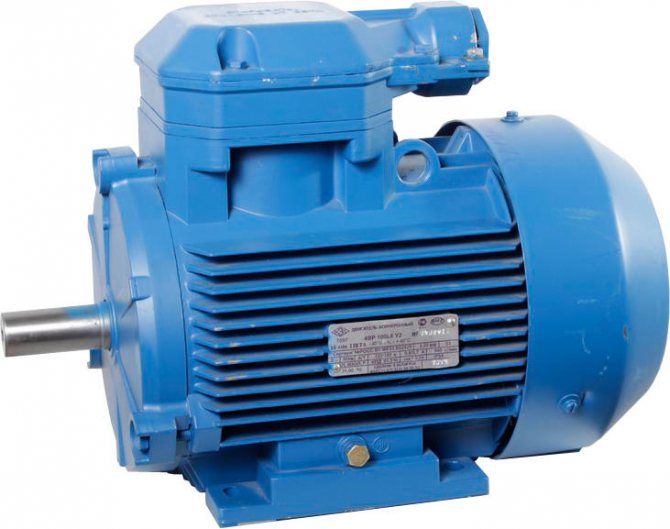

Как отличить на однофазном двигателе

Однофазные двигатели оснащаются двумя типами обмотки для того, чтобы их ротор мог вращаться, поскольку только одной для этого недостаточно. Поэтому перед подключением двигателя необходимо разобраться, какой моток является основным, а какой вспомогательным. Сделать это можно несколькими способами.

По цветовой маркировке

К какому типу относится конкретный моток, можно определить по цветовой маркировке во время визуального осмотра двигателя. Как правило, красные провода относятся к рабочему типу, а вот синие – вспомогательному.

Но во всех правилах есть свои исключения, поэтому всегда необходимо обращать внимание на бирку электродвигателя, на которую наносится расшифровка всех маркировок

Однако если двигатель уже был в ремонте или на нем отсутствует бирка, данный способ проверки является не эффективным. В первом случае во время ремонтных работ могло полностью поменяться внутреннее содержимое мотора, а во втором – нет возможности безошибочно расшифровать цветные обозначения. К тому же иногда маркировка может вообще отсутствовать. Поэтому в таких ситуациях, лучше прибегнуть к другому, более достоверному способу.

По толщине проводов

Толщина проводов, которые выходят из электромашины небольшой мощности, поможет отличить пусковую катушку от рабочей. Поскольку вспомогательная работает непродолжительное время и не испытывает серьезной нагрузки, то провода, относящиеся к ней, будут более тонкими.

Но даже если она бросается в глаза, опираться только на это не стоит. Поэтому многие всегда измеряют сопротивление проводов.

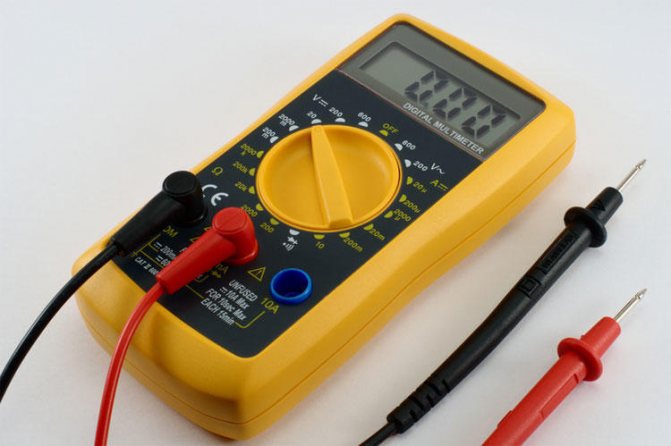

При помощи мультиметра

Мультиметр – специальный прибор, позволяющий измерить сопротивление проводов, а также их целостность. Для этого необходимо следовать следующему алгоритму:

Возьмите мультиметр и выберите нужную функцию.

Снимите изоляцию с проводов двигателя, и соедините два любые из них со щупами прибора. Так происходит замер силы сопротивления между двумя проводами мотора.

Если на экране прибора не появилось никаких числовых значений, то необходимо заменить один из проводов, и после этого повторить процедуру. Полученные показания будут относиться к выводам одного мотка.
Подключите щупы измерительного прибора к оставшимся жилам и зафиксируйте показания.
Сравните полученные результаты. Электропровода с более сильным сопротивлением будут относиться к пусковой катушке, а с более слабым – к рабочей.

После того, как замеры будут определены и станет понятно, какие электропровода к какой катушке относятся, рекомендовано промаркировать их любым удобным способом. Это позволит в дальнейшем пропускать процедуру измерения сопротивления при подключении двигателя.

Отличить, где находиться пусковая, а где рабочая обмотка однофазного мотора, можно несколькими способами. Однако наиболее действенным из них является измерение сопротивления электропроводов, отходящих из электромотора малой мощности, с помощью мультиметра.

Структура

Отличается разнообразием, поскольку под категорию электротехнических изделий, используемых для обмотки, подпадает множество разновидностей:

стандартный и простой состоит из токопроводящей жилы и изолирующего слоя (материал изготовления проволоки, как и сырье для изоляции, может быть вариабельным);
голый провод производится без изоляции;
многопроволочный изготавливается из нескольких проволок, скрученных между собой;
многожильный состоит из нескольких токопроводящих жил, но каждая из них изолируется от соседних, а затем — и в совокупности составляющих.

Вам это будет интересно Описание кабеля RJ-45

Важно! От структуры обмоточного материала зависит его целевое предназначение и сфера применения. Для работы с каждой из разновидностей, есть свои специфические сложности

Чтобы обмотать изготавливаемое устройство и соединить между собой отдельные элементы, нужно обладать определенными знаниями о типе энергии, используемой в оборудовании, способах изолировать места соединения для соблюдения техники безопасности.

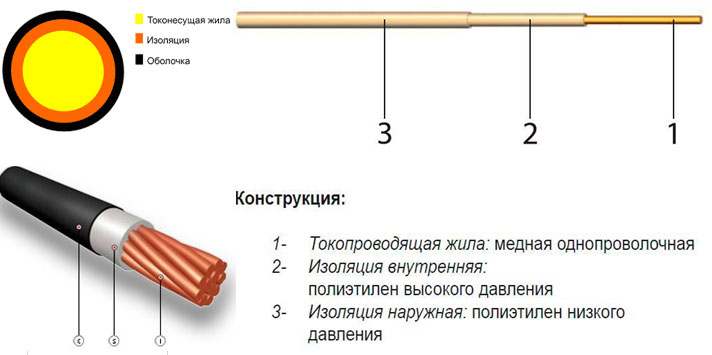

Общее представление о структуре провода

Как правильно мотать

Получив большинство технических данных, определив точное назначение и сферу использования будущего устройства, элементов обмоток катушки трансформатора, получив заводские шаблоны для выбранного вида обмотки приступают к практической реализации намоточных процессов.

Здесь большую роль будет играть опытность исполнения таких работ, наличие инструментов для такой работы, а также терпение.

Требуется использовать обязательный алгоритм действий в таком формате работ и приготовится к нескольким неудачам заблаговременно, если опыта проведения намотки витков катушки трансформатора ранее не было. В настоящее время как электронных, так и бумажных обучающих источников по всем правилам намотки обмотки трансформатора достаточно много для того, чтобы новичок через некоторое время в этих работах смог стать профессионалом.

Типы сечения проводов

Строение кабеля ПЭЛШО

Однопроволочная токопроводящая жила может быть медной или алюминиевой с круглым или прямоугольным сечением.
Эмалевая, бумажная, стекловолокнистая, пластмассовая изоляция.

Сечения кабеля ПЭЛШО

Область применения кабеля ПЭЛШО

Обмоточные провода – это особый вид кабельных изделий, применяемых для обмотки электрических приборов и механизмов, работающих от источника сети. Эти конструкции характеризуются стойкостью к высоким температурам, возможностью длительного нагрева не в ущерб функциональным возможностям. Одним из таких проводов является обмоточный кабель ПЭЛШО, купить который может любой российский заказчик. Данный товар отличается надежностью, хорошими техническими показателями, долговечен в использовании при соблюдении всех условий эксплуатации.

Расшифровка аббревиатуры провода ПЭЛШО

П – провод
ЭЛ – эмалевая изоляция на маслостойкой основе
ШО – обмотка из одного слоя натурального шелка

Описание состава провода ПЭЛШО

В основе изделия – токопроводящая жила, ответственная за поступление электричества к подключенным механизмам. Чаще всего сердечник производится из меди, однако встречаются и другие варианты, среди которых алюминий, сплав серебра и константана. Выбор основной массой производителей именно меди обусловлен тем, что данный металл отличается наилучшими показателями электропроводности, при этом гибок и доступен в ценовом отношении. Дешевле меди только алюминиевая проволока, но она не столь пластична, а токопотери ее в некоторых случаях составляют целых 50–60%.

Защитный изоляционный слой состоит из эмали на лаковой основе. Данный материал обладает стойкостью к воздействию минеральных масел и прочих химических веществ, хорошо переносит длительное воздействие высоких температур. Эмаль отличается прекрасной прочностью, что позволяет ей противостоять интенсивным механическим нагрузкам.

Еще один изоляционный слой обмоточного провода ПЭЛШО состоит из натурального шелкового волокна. Шелк обладает гигроскопичными свойствами, благодаря чему сеть можно прокладывать даже в районах с повышенной влажностью воздуха.

Технические характеристики и применение провода ПЭЛШО

Температурный диапазон эксплуатации – от -60 до +105 градусов
Прокладка при температуре не ниже -15 градусов (без предварительного подогрева)
Климатическое исполнение – от 2 до 5
Срок годности – не менее 12 месяцев
Номинальный срок службы – не ограничен
Высокая устойчивость к износу и внешним повреждениям в ходе эксплуатации
Диаметр сечения – от 0,05 до 1,5 см

Сфера использования

В описании к кабелю ПЭЛШО всегда указывается, что эта конструкция может эксплуатироваться в качестве намотки для работающих от электричества механизмов и машин. Изделие применяется в радиотехнической, авиационной и космической промышленности. Возможно использование при проведении взрывных работ, в условиях регулярной или постоянной вибрации.

Обмоточные провода с пленочной изоляцией

Обмоточные провода с пленочной изоляцией используются в погружных двигателях, обмотки которых подвергаются воздействию жидкой среды.
Условия работы погружного электродвигателя в скважине небольшого диаметра (до 425 мм) определяют особенности его конструкции — малый диаметр при большой длине, полностью закрытый паз. Подобная конструкция паза статора требует изготовления обмотки методом многократной протяжки провода, поэтому изоляция провода должна иметь высокую механическую прочность. Один из первых типов обмоточных проводов для таких условий — провод с комбинированной эмалевой и пленочноволокнистой изоляцией, использованный для обмоток с напряжением 1000…2000 В, ПЭТВПДЛ-3 и ПЭТВПДЛ-4. Изоляция этих проводов состоит из слоя полиэтилентерефталат- ной эмали, трех (четырех) слоев лавсановой пленки и двух слоев лавсановой нити с подклейкой и пропиткой полиэфирной смолой. Недостатком этих проводов являются низкая нагревостойкость, их температурный индекс— 120° С. Провода типа ПЭТВПДЛ успешно заменяются нагревостойкими проводами со спеченной пленочной фторопластовой и поли- имидно-фторопластовой изоляцией, которые могут эксплуатироваться в водозаполненных электродвигателях на напряжение 380 В, работающих в среде воды и пластовой жидкости при температуре +180° С и давлении до 20 МПа. Некоторые марки нагревостойких обмоточных проводов для погруженных двигателей представлены в табл. 7.

Марка	Состав изоляции	Диаметр провода, мм	Двойная толщина, мм	U npt кВ	Средний ресурс, ч
ППФ	Ленточный фторопласт-4	1,7—3,15	0,9—1,0	3,5	В маслозаполненных двигателях — 20 000. В водозаполненных двигателях — 5000
ППФИ	Ленточный фторопласт + поли- имидно — фторопластовая пленка (ПМФ-351)	1,7—3,15	0,9—1,0	3,5
ППИ	Спеченная изоляция из ПМФ-351	1,7—3,15	0,5	12	25 000

Примечание. Аналогичные провода выпускаются прямоугольного сечения, например для якорных обмоток высоконагруженных машин постоянного тока (ППИП, ППИПК).
Из таких проводов изготавливаются шаблонные секции, выпечка которых производится при 300 … 350° С. При этой температуре происходит расплавление слоя фторопласта на поверхности пленки, что обеспечивает оклейку проводников и влагозащиту конструкции. — Применение незащищённой полиимидной пленки в погружных машинах, где возможно проникновение воды в обмотку, недопустимо из-за низкой гидролитической стойкости полиимида.

Назад
Вперёд
