Устройство и принцип работы газоразрядной лампы

Что нужно знать об индикаторных видах ламп

В качестве альтернативы малогабаритным лампам накаливания использование газоразрядных индикаторных ламп (лампы ин) выглядит более чем оправдано. Такие лампы работают за счет свечения закачанного между электродами газа, помещенного в стеклянную колбу. Какого цвета газ использовали для наполнения колбы, такого цвета получится конечное свечение.

Самые популярные линейные газоразрядные индикаторы — на основе неона. Конструкции можно встретить в елочных гирляндах, не редкость и светильник с наполнением такого рода —лампочкой газоразрядного типа миниатюрных размеров.

Газоразрядные индикаторы отличаются практичностью и экономичностью работы, особенно по сравнению с обычными лампочками. Они имеют невысокий уровень внутреннего сопротивления. Одиночные варианты чаще всего используют для подсвечивания надписей на стекле или пластике, также индикаторы подходят для подсветки символических пиктограмм.

В заключение отметим, что невозможно искусственно увеличить значение использования газоразрядных ламп в жизни современного человека. Изделия действительно востребованы и в некотором роде даже незаменимы. Сколько еще применений сможет им найти человек в ближайшем будущем? Время покажет.

Виды газоразрядных ламп.

По давлению различают:

  • ГРЛ низкого давления
  • ГРЛ высокого давления

Газоразрядные лампы низкого давления.

Люминесцентные лампы (ЛЛ) – предназначены для освещения. Представляют собой трубку, покрытую изнутри люминофорным слоем. На электроды подается импульс высокого напряжения (обычно от шестисот вольт и выше). Электроды разогреваются, между ними возникает тлеющий разряд. Под воздействием разряда начинает излучать свет люминофор. То, что мы видим – это свечение люминофора, а не сам тлеющий разряд. Они работают при низком давлении.

Подробнее о люминесцентных лампах — тут

Компактные люминесцентные лампы (КЛЛ) принципиально ничем не отличаются от ЛЛ. Различие только в размерах, форме колбы. Плата с электроникой для запуска, как правило, встроена в сам цоколь. Все направлено на миниатюризацию.

Подробнее об устройстве КЛЛ —  тут

Лампы подсветки дисплеев также не имеют принципиальных отличий. Питаются от инвертора.

Индукционные лампы. Этот тип осветителя не имеет никаких электродов в свое колбе. Колба традиционно заполнена инертным газом (аргон) и парами ртути, а стенки покрыты слоем люминофора. Ионизация газа происходит под действие высокочастотного (от 25 кГц) переменного магнитного поля. Сам генератор и колба с газом могут составлять одно целое устройство, но есть и варианты разнесённого изготовления.

Газоразрядные лампы высокого давления.

Существуют и приборы высокого давления. Давление внутри колбы превышает атмосферное.

Дуговые ртутные лампы (сокращенно ДРЛ) ранее применялись для наружного уличного освещения. В настоящее время применяются все реже. На смену им приходят металлогалогеновые и натриевые источники света. Причина – низкая эффективность.

Внешний вид лампы ДРЛ

Дуговые ртутные лампы с йодидами (ДРИ) содержат горелку в виде трубки из плавленого кварцевого стекла. В ней находятся электроды. Сама горелка наполнена аргоном – инертным газом с примесями ртути и йодидов редкоземельных металлов. Может содержать цезий. Сама горелка размещена внутри колбы из жаропрочного стекла. Из колбы выкачан воздух, практически горелка находится в вакууме. Более современные оснащаются горелкой из керамики – она не темнеет. Применяются для освещения больших площадей. Типичные мощности от 250 до 3500 Вт.

Дуговые натриевые трубчатые лампы (ДНаТ) имеют вдвое большую светоотдачу в сравнении с ДРЛ при тех же потребляемых мощностях. Эта разновидность предназначена для уличного освещения. Горелка содержит инертный газ – ксенон и пары ртути и натрия. Эту лампу можно сразу узнать по свечению – свет имеет оранжево-желтый или золотистый оттенок. Отличаются довольно большим временем перехода в выключенное состояние (около 10 минут).

Дуговые ксеноновые трубчатые источники света характеризуются белым ярким светом, спектрально близким к дневному. Мощность лам может достигать 18 кВт. Современные варианты выполнены из кварцевого стекла. Давление может достигать 25 Атм. Электроды изготавливаются из вольфрама, легированного торием. Иногда применяется сапфировое стекло. Такое решение обеспечивает преобладание ультрафиолета в спектре.

Световой поток создается плазмой около отрицательного электрода. Если в состав паров входит ртуть, то свечение возникает возле анода и катода. К этому типу относят и вспышки. Типичный пример – ИФК-120. Их можно опознать по дополнительному третьему электроду. Благодаря своему спектру они отлично подходят для фотодела.

Металлогалогенные газоразрядные лампы (МГЛ) характеризуются компактностью, мощностью и эффективностью. Зачастую применяются в осветительных приборах. Конструктивно представляют собой горелку, помещенную в вакуумную колбу. Горелка изготовлена из керамики, либо кварцевого стекла и заполнена парами ртути и галогенидами металлов. Это необходимо для корректировки спектра. Свет излучается плазмой между электродами в горелке. Мощность может достигать 3.5 кВт. В зависимости от примесей в парах ртути возможен разный цвет светового потока. Обладают хорошей светоотдачей. Сроком эксплуатации может достигать 12 тысяч часов. При этом имеет хорошую цветопередачу. Долго выходит на рабочий режим – около 10 минут.

Цветность и состав излучения ламп

Характеристики передачи цвета показывают качество отображения в сравнении с естественным типом освещения. Высокая четкость передачи цвета присутствует в галогенных приборах и обозначается кодом 100.

Различаются оттенки светового излучения приборов, изменяющие цветовые характеристики предметов.

Согласно нормативам ГОСТ 6825-91, люминесцентные устройства имеют следующие типы оттенков излучения:

  • дневной (Д);
  • белоснежный (Б);
  • естественный оттенок белого (Е);
  • белый с теплым тоном (ТБ);
  • белый с холодным тоном (ХБ);
  • ультрафиолетовый (УФ);
  • холодное естественное свечение (ЛХЕ) и т.д.

Добавление знака Ц в указании цветности свидетельствует об использовании состава люминофора с усовершенствованной передачей цвета.

Отдельно обозначаются цвета в осветительных устройствах со специальным назначением. Лампы с ультрафиолетовым излучением фиксируются кодом ЛУФ, приборы рефлекторные синего света — ЛСР и т.д.

Как работает лампочка

С конструкционными особенностями, которые имеют газоразрядные лампы, мы разобрались в предыдущем разделе. Также вскользь коснулись и того, какой принцип работы имеет это изделие. Теперь рассмотрим принцип работы более детально, чтобы понять, каким же именно образом формирует освещение подобный тип источника света.

Принцип работы лампы

Газоразрядная лампа – особые источники освещения, которые способны генерировать свет вследствие создания внутри своей колбы электрического разряда. Принцип работы такой лампы основывается на ионизации газа, который находится внутри стеклянной колбы. Принцип, по которому работает газоразрядная лампочка, предполагает, что внутри колбы под давлением закачивается определенный газ. Чаще всего для освещения домов, улиц и авто используются благородные (инертные) газы:

  • неон;
  • криптон;
  • аргон;
  • ксенон;
  • смесь газов в различных пропорциях.

Ртутная модель

Очень часто для освещения домов, авто и улиц используются такие источники света, в состав которых входят дополнительные газы. Например, в состав газовой смеси может входить натрий (натриевые модели) или ртуть (ртутные модели)

Обратите внимание! Ртутные лампочки сегодня имеют большее распространение, чем натриевые. Их часто вставляют в фонари при создании уличного типа освещения. Также они применяются для подсветки домов изнутри

Также они применяются для подсветки домов изнутри.

Ртутные и натриевые модели входят в группу металлогалогенных источников света. Когда на газоразрядную лампочку подается питание, в трубке начинает генерироваться электрическое поле. Оно приводит к ионизации газа и свободных электронов. В результате этого электроны, которые вращаются на верхних уровнях атомов, начинают сталкиваться с другими электронами атомов металла (специальных добавок в газовые смеси). В результате столкновения происходит переход электронов на внешние орбитали. В конечном итоге происходит высвобождение энергии и фотонов. Таким образом и формируется свечение лампочки.

Вариант свечения лампы

Чтобы добиться различного цветового свечения, на колбу газоразрядных ламп наносят специальное люминесцентное покрытие. Им покрывают внутреннюю сторону колбы. С помощью такого покрытия происходит преобразование ультрафиолетового излучения в видимый свет.

Что нужно знать об индикаторных видах ламп

Индикаторная газовая лампа – это прибор с анодом и холодным катодом в виде цилиндра, стержня или диска, изготовленного из железа, алюминия, молибдена, никеля. При включении создается тлеющий заряд, излучающий оранжевый или красный цвет. Декоративные индикаторы оснащены балластовым редуктором и подключаются к бытовой сети 220 вольт. Для оснащения сигнальных источников света колба изнутри покрывается составом, превращающим красное излучение в зеленое. Для подсветки неоновые малогабаритные лампочки монтируются вместе со светодиодными.

Индикаторные лампы широко применяются в знаках. У них один анод и до 12-и катодов в форме букв или цифр. Такой знак хорошо виден на относительно большом расстоянии.

Подобное освещение используется:

  • в подсветке афиш, витрин, мостов, зданий;
  • в иллюминации во время праздников;
  • для подсветки вывесок и интерьеров ресторанов и ночных клубов;
  • в ландшафтном дизайне.

В быту яркий пример индикаторных лампочек – елочные гирлянды и небольшие светильники. Это осветительное оборудование компактное, экономичное, служит долго.

Специфика применения: плюсы и минусы ламп

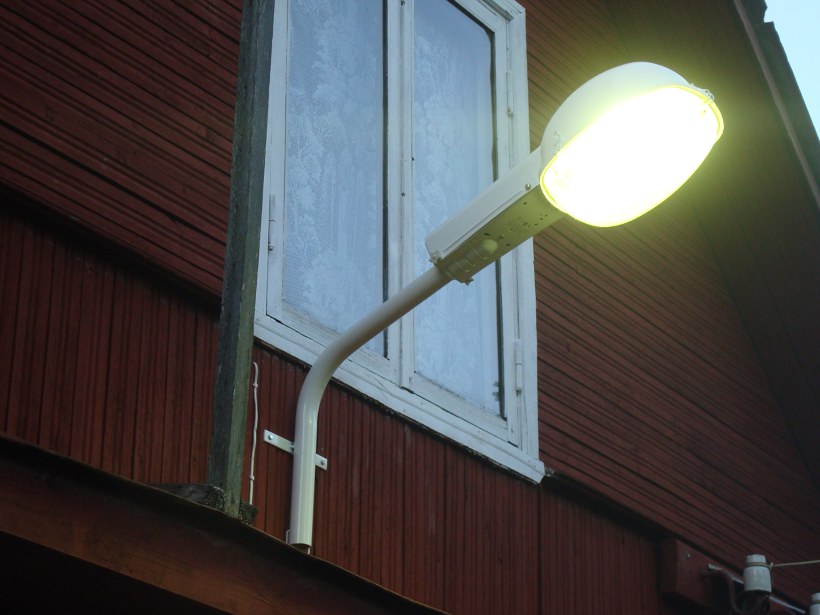

Осветители типа ДРЛ преимущественно устанавливаются на столбах для освещения улиц, проезжих дорог, парковых зон, придомовых территорий и нежилых сооружений. Это обусловлено техническими и эксплуатационными особенностями ламп.

Главный плюс ртутно-дуговых приборов – высокая мощность, обеспечивающая качественное освещение просторных площадей и крупных объектов.


Стоит отметить, что паспортные данные ДРЛ по световому потоку актуальны для новых ламп. Спустя квартал яркость ухудшается на 15%, через год – на 30%

К числу дополнительных достоинств можно отнести:

  1. Долговечность. Средний срок работы, заявляемый производителями, – 12 тысяч часов. При этом, чем мощнее лампа, тем она дольше прослужит.
  2. Работа при низких температурах. Этот решающий параметр при выборе осветительного прибора для улицы. Газоразрядные лампы морозостойки и сохраняют свои рабочие характеристики при минусовых температурах.
  3. Хорошая яркость и угол освещения. Светоотдача ДРЛ-приборов зависимо от их мощности колеблется в пределах 45-60 Лм/В. Благодаря работе кварцевой горелки и люминофорному покрытию колбы достигается равномерное распределение света с широким углом рассеивания.
  4. Компактность. Лампы относительно небольшие, длина изделия на 125 Вт около 18 см, прибора на 145 Вт – 41 см. Диаметр – 76 и 167 мм соответственно.

Одна из особенностей использования осветителей ДРЛ – необходимость подключения к сети через дроссель. Роль посредника – ограничение тока, питающего лампочку. Если подсоединить осветительный прибор в обход дросселя, то из-за большого электротока он сгорит.


Схематично подключение представлено последовательным соединением ртутной люминофорной лампы через дроссель к сети питания. Во многие современные осветители ДРЛ уже встроен пускорегулирующий механизм – такие модели дороже обычных ламп

Ряд недостатков ограничивает применение ДРЛ-светильников в быту.

Значимые минусы:

  1. Длительность розжига. Выход на полную освещенность – до 15 минут. Для разогрева ртути требуется время, что в условиях дома очень неудобно.
  2. Чувствительность к качеству электроснабжения. При понижении напряжения на 20% и более от номинального значения, включить ртутную лампу не получится, а светящийся прибор потухнет. При снижении показателя на 10-15% – ухудшается яркость света на 25-30%.
  3. Шум при работе. ДРЛ-светильник издает жужжащий звук, не заметный на улице, но ощутимый в помещении.
  4. Пульсация. Несмотря на применение стабилизатора, лампочки мерцают – выполнять длительную работу при таком освещении нежелательно.
  5. Низкая цветопередача. Параметр характеризует реальность восприятия окружающих цветов. Рекомендованный индекс цветопередачи для жилых помещений – не менее 80, оптимально – 90-97. У ламп ДРЛ значение показателя не достигает 50-ти. При таком освещении невозможно четко различать оттенки и цвета.
  6. Небезопасность применения. В процессе работы выделяется озон, поэтому при эксплуатации лампы внутри помещения требуется организация качественной вентсистемы.

Кроме того, наличие в колбе ртути само по себе представляет потенциальную опасность. Такие лампочки после использования нельзя просто выбросить. Чтобы не загрязнять окружающую среду, они утилизируются соответствующим образом.


Еще одно ограничение применения газоразрядных ламп в быту – необходимость их установки на значительной высоте. Модели мощностью 125 Вт – подвес в 4 м, 250 Вт – 6 м, 400 Вт и мощнее – 8 м

Существенный минус ДРЛ осветителей – невозможность повторного включения до полного остывания лампы. При работе прибора давление газа внутри стеклянной колбы сильно повышается (до 100 кПа). Пока лампа не остынет, пробить искровой промежуток напряжением запуска невозможно. Повторное включение происходит примерно через четверть часа.

ЛАМПЫ ГАЗОРАЗРЯДНЫЕ ВЫСОКОГО ДАВЛЕНИЯ

К данному виду приборов относят источники, рабочее давление газа в колбах которых составляет от 3х104 до 106 Па. Повышенное давление газа позволяет повысить уровень создаваемого светового потока, но при этом, предъявляет особые требования к материалу и конструкции колб.

РТУТНЫЕ ГАЗОРАЗРЯДНЫЕ ЛАМПЫ

Наиболее распространёнными приборами данного вида являются устройства типа ДРЛ (дуговые ртутные люминесцентные). Зажигание таких световых источников осуществляется с применением специальных пусковых устройств, создающих высоковольтные импульсы.

Основными конструктивными элементами приборов типа ДРЛ являются:

  • колба из стекла высокой прочности;
  • цоколь с резьбой для вкручивания в электрический патрон;
  • кварцевая горелка;
  • электроды (главные и дополнительные).

Горелка дуговой ртутной лампочки представляет собой высокопрочную стеклянную герметично запаянную трубку, расположенную внутри общей колбы. Внутри горелки под давлением находится аргон с ртутными парами.

В горелке может быть два или четыре электрода, во втором варианте два из них — основные, два других играют роль дополнительных. Наличие дополнительных электродов обеспечивает более лёгкое зажигание дуги и стабильное её горение.

Розжиг ДРЛ до номинальной яркости происходит в течение некоторого времени, которое зависит от температуры окружающего воздуха и может достигать нескольких минут после включения.

В процессе работы лампа разогревается до значительной температуры, поэтому используются такие приборы, как правило, с электрическими патронами из керамики.

Применяются дуговые ртутные лампочки для наружного освещения либо для освещения больших производственных помещений — цехов, складов и т. п.

НАТРИЕВЫЕ ГАЗОРАЗРЯДНЫЕ ЛАМПЫ

Излучающей средой приборов этого типа являются пары натрия. Отличительная характеристика натриевой газоразрядной лампы — яркий оранжево–жёлтый цвет свечения. Такой цвет обладает преимуществами в условиях тумана или задымлённости, поэтому широко применяется для уличного освещения.

Самый распространённый представитель источников света этой категории — газоразрядная лампа ДНаТ (дуговая натриевая трубчатая).

Натриевая лампа подобно ртутной содержит две колбы — внешнюю и внутреннюю, являющуюся горелкой. Стекло горелки изготовлено из оксида алюминия.

Это обусловлено тем, что при работе внутренняя колба может разогреваться до температуры 1200°С. Внутри горелки расположены два электрода, находящихся в пространстве, заполненном смесью инертных газов.

Материалом внешней колбы служит специальное боросиликатное стекло, обладающее повышенной тугоплавкостью. При изготовлении из внутреннего пространства внешней колбы производится откачка воздуха. Создающийся при этом вакуум является надёжной защитой от высокой температуры горелки. Такая конструкция работает подобно термосу.

Наибольшее распространение имеют ДНаТ с резьбовым цоколем Е40.

ГАЗОРАЗРЯДНЫЕ МЕТАЛЛОГАЛОГЕННЫЕ И КСЕНОНОВЫЕ ЛАМПЫ

Особенностью металлогалогенных источников света является скорректированная спектральная характеристика. Коррекция достигается путём добавления в содержимое горелки кроме паров ртути специальных добавок — галогенидов некоторых металлов (йодид натрия и скандия).

Благодаря добавке галогенидов происходит заполнение провалов в области красного и жёлтого цветов, свойственным характеристикам ртутного излучения.

В ксеноновых лампах излучающей средой является ксенон, находящийся в колбе под высоким давлением, которое может достигать в некоторых типах ламп 25 атм. Колбы таких источников изготавливаются из кварцевого стекла и даже из сапфира. Ксеноновые газоразрядные лампы дают очень яркое белое свечение, близкое по спектру к дневному свету.

2012-2022 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Положительные и отрицательные качества ГРЛ

Все большую популярность среди потребителей газоразрядный светильник обязан тому, какие достоинства он имеет:

высокий поток светового излучения. Яркому свечению не сможет помешать даже плафон, выполненный из матового стекла;
долгий эксплуатационный период. В среднем газоразрядная лампочка способна провести в работе более 10 тысяч часов, что является большим плюсом для уличного освещения;
хорошая устойчивость перед частыми сменами природных условий

Важно отметить, что газоразрядная лампочка с содержанием ртути категорически не может находиться в эксплуатации в регионах, которые подвержены сильным заморозкам;
данные светильники находятся в среднем ценовом сегменте, что делает их вполне доступными практически каждому потребителю;
выгодное экономичное обслуживание. Эти лампочки не требуют дорогостоящего оборудования по обслуживанию аппаратуры для освещения.

Но не только преимущество есть у них, не обделены они и недостатками:

  • из-за ограниченного лучевого спектра газоразрядная лампа может плохо передавать цветовую гамму: в области освещения светильника различные цвета предметов могут быть плохо рассматриваемы;
  • работоспособность обеспечивается только от подачи переменного тока;
  • включение обеспечивает балластный дроссель;
  • полную яркость светильник наберет только по истечении небольшого периода времени;
  • из-за вхождения в состав лампы ртутьсодержащих веществ такие лампы становятся опасными в применении.

Срок службы

Гореть такой источник света, по заверениям производителей, способен, как минимум, 12000 часов. Здесь все зависит от такой характеристики как мощность — чем мощнее лампа, тем дольше она служит.

Популярные модели и на сколько часов службы они рассчитаны:

  • ДРЛ 125 — 12000часов;
  • 250 — 12000часов;
  • 400 — 15000часов;
  • 700 — 20000часов.

Обратите внимание! На практике могут быть иные цифры. Дело в том, что электроды, как и люминофор, способны быстрее выйти из строя.. Как правило, лампочки не ремонтируются, их проще заменить, так как износившееся изделие светит на 50% хуже

Как правило, лампочки не ремонтируются, их проще заменить, так как износившееся изделие светит на 50% хуже.


Рассчитаны изделия, как минимум, на 12000 часов работы

Бывает несколько разновидностей ДРЛ (расшифровка — дуговая ртутная лампа), которые применимы как в быту, так и в производственных условиях. Классифицируются изделия по мощности, где наиболее популярны модели на 250 и 500 Вт. Пользуясь ими, до сих пор создают системы уличного освещения. Ртутные приборы хороши за счет доступности и мощного светового потока. Тем не менее, появляются более инновационные образцы, безопасные и с лучшим качеством свечения.

Сравнение лампочек ДРЛ с аналогами

Разрядные лампы часто сопоставляют между собой и с более выгодными светодиодами. Ближайшие аналоги ДРЛ – осветители трех типов: ДРВ, ДРИ и ДНаТ. Попробуем выявить особенности и конкурентные преимущества разных лампочек.

ДРВ. Ртутно-вольфрамовая дуговая лампочка по конструкции и принципу действию очень схожа с ДРЛ. Конструктивно внутри колбы имеется ртутная разрядная горелка и вольфрамовая спираль. Последний элемент ограничивает силу тока для горелки, а значит, дополнительная пускорегулирующая аппаратура не нужна.

Основные отличия ртутно-вольфрамовых ламп от ДРЛ:

  • больше расходуют электроэнергии – световой поток ДРВ 250 не более 5500 Лм;
  • предположительное время работы – 3000 часов;
  • загораются в течение 1-ой минуты.

ДРИ. Дуговые ртутные лампочки с излучающими добавками: галогенит индия, натрия, талия и пр. Металлические компоненты повышают светоотдачу приборов до 75-90 Лм/Вт.


Дополнительный плюс металлогалогеновых ртутных ламп – улучшенный показатель цветопередачи. Для работы ДРИ, как ДРЛ, требуют подключения через дроссель

ДНаТ. Натриевые дуговые лампы могут похвастаться максимальной светоотдачей и длительным эксплуатационным периодом среди разрядных осветителей. Производительность натриевых лампочек с течением времени сокращается не так заметно, как ДРЛ ламп.

Характеристики ДНаТ:

  • максимальная светоотдача – 125 Лм/Вт;
  • работоспособность – в пределах 20 тысяч часов;
  • относительная стабильность параметров;
  • широкий диапазон рабочих температур;
  • выход на максимальную освещенность за 5-7 минут.

Минусы натриевых источников света: значительная пульсация и низкий коэффициент цветопередачи, Ra=25. В спектре излучения преобладают красные и желтые цвета.

Разрядные лампы уверенно уступают место светодиодным вариантам. LED-приборы по всем техническим и эксплуатационным параметрам превосходят своих предшественников.

Неоспоримые достоинства светодиодов: экологичность, минимальная пульсация, длительность службы, моментальное включение, отличная передача цветов и контрастность. Кроме отличных эксплуатационных характеристик, диодные приборы обладают температурной и механической стойкостью.


КПД LED-ламп вне конкуренции, эффективность работы достигает 95-98%. Главный фактор, несколько сдерживающий переоснащение светильников, – высокая цена на светодиодные лампы

Что нужно знать об индикаторных видах ламп

Индикаторная газовая лампа – это прибор с анодом и холодным катодом в виде цилиндра, стержня или диска, изготовленного из железа, алюминия, молибдена, никеля. При включении создается тлеющий заряд, излучающий оранжевый или красный цвет. Декоративные индикаторы оснащены балластовым редуктором и подключаются к бытовой сети 220 вольт. Для оснащения сигнальных источников света колба изнутри покрывается составом, превращающим красное излучение в зеленое. Для подсветки неоновые малогабаритные лампочки монтируются вместе со светодиодными.

Индикаторные лампы широко применяются в знаках. У них один анод и до 12-и катодов в форме букв или цифр. Такой знак хорошо виден на относительно большом расстоянии.

Подобное освещение используется:

  • в подсветке афиш, витрин, мостов, зданий;
  • в иллюминации во время праздников;
  • для подсветки вывесок и интерьеров ресторанов и ночных клубов;
  • в ландшафтном дизайне.

В быту яркий пример индикаторных лампочек – елочные гирлянды и небольшие светильники. Это осветительное оборудование компактное, экономичное, служит долго.

Лампы накаливания

Достоинства: 1. Их можно непосредственно включать в сеть с напряжением, равным рабочему напряжению лампы;

2. Они просты в изготовление, дёшевы, компактны;

3. Практически не зависят от условий окружающей среды;

4. Имеют незначительный период разгорания;

5. Световой поток к концу срока службы снижается незначительно.

6. В лампах накаливания уменьшение силы света обеспечивается простым уменьшением напряжения.

Однако эти лампы имеют ряд существенных недостатков:

1. Низкая экономичность (КПД 3-5%);

2. Низкая светоотдача (7-20 лм/Вт);

3. Однородный спектральный состав света (преобладание жёлтой и красной частей спектра при недостатке синей и фиолетовой по сравнению с естественным светом);

4. Нерациональное распределение светового потока для большинства ламп, что требует применения осветительной арматуры (светильников);

5. Малый срок службы (от 1000 до 3000 ч.).

Разновидностью ламп накаливания являются кварцевые галогенные лампы (КГ). Их принцип действия такой же как, и у обычных ламп накаливания, но в колбе находится галогенный газ (бром или йод), контролирующий испарение вольфрама. Колба галогенной лампы изготавливается, как правило, из кварцевого стекла, так как требуется поддержание минимальной температуры стенки колбы лампы на уровне 250°С. Это необходимо, чтобы галоид вольфрама оставался в газоразрядном состоянии и не осаждался на стенках лампы. У большинства галогенных ламп срок службы выше, чем у аналогичных ламп накаливания и составляет около 3000 часов, светоотдача – 30лм/Вт, спектр более белого цвета.

В связи с необходимостью экономии электроэнергии и сокращения выброса углекислого газа в атмосферу во многих странах введён или планируется к вводу запрет на производство, закупку и импорт ламп накаливания с целью вынуждения замены их на энергосберегающие (компактные люминесцентные, светодиодные, индукционные и др.) лампы.

23 ноября 2009 года Д. А. Медведев подписал принятый ранее Государственной думой и утверждённый Советом федерации закон «Об энергосбережении и повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации». Согласно документу, с 1 января 2011 года на территории страны не допускается продажа электрических ламп накаливания мощностью 100 Вт и более, а также запрещается размещение заказов на поставку ламп накаливания любой мощности для государственных и муниципальных нужд; с 1 января 2013 года может быть введён запрет на электролампы мощностью 75 Вт и более, а с 1 января 2014 года — мощностью 25 Вт и более.

Данное решение является спорным. В поддержку его приводятся очевидные доводы сбережения электроэнергии и подталкивания развития современных технологий. Против — соображение, что экономия на замене ламп накаливания полностью сводится на нет повсеместно распространённым устаревшим и энергонеэффективным промышленным оборудованием, линиями электропередачи, допускающими большие потери энергии, а также относительно высокой стоимостью компактных люминесцентных и светодиодных ламп. Кроме того, в России отсутствует налаженная система сбора и утилизации отработавших люминесцентных ламп, что не было учтено при принятии закона и в результате чего ртутьсодержащие люминесцентные лампы бесконтрольно выбрасываются.

В условиях низких температур многие «энергосберегающие» лампы оказываются неспособными запуститься. Люминесцентные энергосберегающие лампы неприменимы в прожекторах направленного света, так как светящееся тело в них в десятки раз крупнее нити накаливания, что не даёт возможности узкой фокусировки луча. В связи с вступившим в силу запретом на продажу ламп мощностью более 100 Вт некоторые производители начали выпускать лампы мощностью 93-95 Вт, а некоторые переименовали свои лампы мощностью от 100Вт в «теплоизлучатели различного назначения» и продают так.

Ключевые особенности разрядных натриевых ламп

Считается, что натриевые лампочки обладают самой большой светоотдачей, что предполагает наличие внушительного КПД. Изделия характеризуются, помимо прочего, долгим сроком службы. В период эксплуатации светоотдача снижается незначительно. Рабочие параметры (ламп высокого давления) мало зависят от температуры окружающей среды (перегрев исключается правильно реализованной конструкцией). Натриевые лампочки востребованы для освещения улиц. Присутствуют серьёзные недостатки:

  1. Не слишком достоверная цветопередача (значения коэффициента – 25). Это долго считалось основным ограничением для применения разрядных ламп в быту. Крайне плохо выглядит при подобном освещении человеческая кожа.
  2. Разряду в парах натрия присуща глубокая пульсация, что приводит к быстрому утомлению зрения. Эффект мерцания вреден для нервной системы и ряда аспектов человеческого здоровья. Упомянутое явление объясняется полной безынерционностью дуги в парах натрия – свечение повторяет закон приложенного напряжения (в сети обычно синусоида частоты 50 Гц).
  3. По мере расходования ресурса жизни потребляемая мощность натриевой лампы постепенно растёт и повышается на 40% относительно первоначальной.
  4. Пускорегулирующий аппарат натриевых ламп громоздкий (занимает много места) и характеризуется большими потерями (до 60% от полной расходуемой энергии).
  5. Наличие пускового дросселя предопределяет низкий коэффициент передачи мощности (до 0,35). Что требует наличия солидного блока компенсирующих конденсаторов для устранения реактивной части.

Осветительное устройство

Перечисленное объясняет применение натриевых лампочек преимущественно для ночного освещения, в особенности, нежилых объектов: цехов, складов, железнодорожных станций. Дополнительно – для хранилищ, дорожных магистралей, архитектурных сооружений. Жёлтый свет натриевой лампы низкого давления позволяет человеку различать детали при сравнительно низкой интенсивности излучения, превосходно проходит сквозь туман в плохих погодных условиях. Указанная специфика делает возможным создание на основе описанных приборов множества сигнальных установок.

Часть приведённых выше недостатков удаётся устранить применением электронных балластов инверторного типа. Этим снижается энергопотребление, по причине отсутствия пускового дросселя коэффициент мощности достигает 0,95. Разумеется, масса электронного балласта невелика. Это известно человеку, знающему о преимуществах светодиодных и разрядных ламп с эдисоновской резьбой Е27. Вся электроника здесь умещается в цоколе.

Срок службы натриевых лампочек повышенного давления колеблется в пределах 12 – 28 тысяч часов. Это конкурентоспособные значения, в пересчёте на трудодни составляет 4 – 9,5 лет. Постепенно падение напряжения на лампах увеличивается со скоростью 1 – 5 В ежегодно. Что становится причиной, провоцирующей отказ.

Колба ламп низкого давления обычно цилиндрическая. У изделий высокого давления – иногда грибовидная с внутренним отражателем или эллипсоидная. В последнем случае спектры свечения градируются по мощности: для её средних величин давление в колбе максимальное, объясняя упомянутое деление. На спектральные характеристики влияет сетевое напряжение (если не используется электронный балласт). Критичен срок службы и к амплитуде: увеличение или снижение вольтажа лишь на 5% приводит к резкому старению изделия.

Для рядовых потребителей представляют интерес лампы с улучшенной цветопередачей. Соответствующий коэффициент изделий достигает 83, что признано прекрасным показателем. К примеру, для светодиодных лампочек типичными значениями считаются 70 и более. Последние массово применяются в быту, мало отыщется желающих на такие параметры жаловаться. А учитывая экономичность натриевых лампочек, полагаем, приборы станут достойным конкурентом для прочих семейств осветительных приборов.

Работа лампы
