Потенциометры. виды и устройство. работа и особенности

Что такое твердотельное реле

Полупроводниковые твердотельные реле – ТТР (по терминологии общепромышленного применения) или полупроводниковые коммутаторы (по терминологии для категории качества ВП), силовые полупроводниковые модули, выполненные по гибридной технологии с применением корпусированных компонентов и бескорпусных компонентов (кристаллов).

Помещаемые в металлопластмассовые или металлические корпуса с металлокерамическими (металлостеклянными) изоляторами с монолитной герметизирующей заливкой полимерными компаундами, либо металлостеклянные (металлокерамические) герметичные корпуса:

  • твердотельные реле в планарном исполнении;
  • твердотельные реле для установки на печатные платы;
  • твердотельные реле, устанавливаемые на теплоотвод с объемным монтажом силовых и управляющих цепей.

Твердотельные реле со схемами управления обеспечивающими, в любом сочетании функции управления, защиты и диагностики, с гальванической оптоэлектронной или трансформаторной развязкой, напряжением изоляции от 1 до 4 кВ.

Твердотельные реле для коммутации цепей постоянного, переменного, постоянного тока двунаправленного действия с применением в качестве силового элемента:

  • тиристоров (симисторов) в диапазоне 1…200 А, напряжением коммутации 600…1600 В;
  • МОП-транзисторов в диапазоне 1…200 А, напряжением коммутации 60…600 В;
  • IGBT-транзисторов в диапазоне 1…200 А, напряжением коммутации 600…1200 В;
  • Биполярных транзисторов в диапазоне 1…10 А, напряжением коммутации 100…300 В.

Одно и многоканальные, нормально замкнутые или разомкнутые твердотельные реле. Твердотельные реле предназначены для использования в цепях постоянного и переменного тока в системах автоматического регулирования приводов электродвигателей, цепях автоматического управления и регулирования. А также заменяют контактные электромагнитные реле и во многом их превосходят.

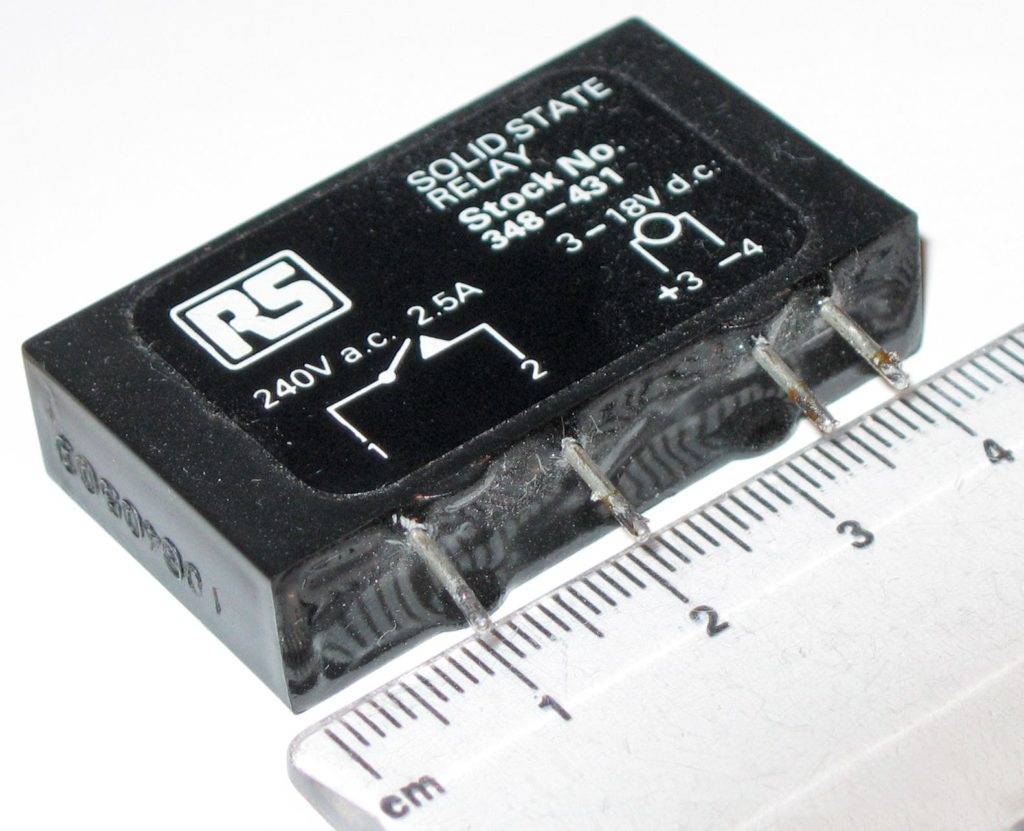

Размеры твердотельного реле.

К преимуществам твердотельных реле относятся:

  • длительный срок службы (более 1 млрд. срабатываний);
  • высокое быстродействие;
  • отсутствие электромагнитных помех в момент подключения;
  • отсутствие дребезга контактов и акустического шума;
  • отстутствие дугового разряда при размыкании (применение во взрывоопасной среде);
  • высокое сопротивление изоляции между входом и выходом;
  • малое энергопотребление;
  • герметичность конструкции, стойкость к ударам и вибрации.

Основными областями применения твердотельных реле являются системы промышленного нагрева, температурного контроля, промышленного и общественного освещения, управления электродвигателями и трансформаторами, непрерывного электропитания.

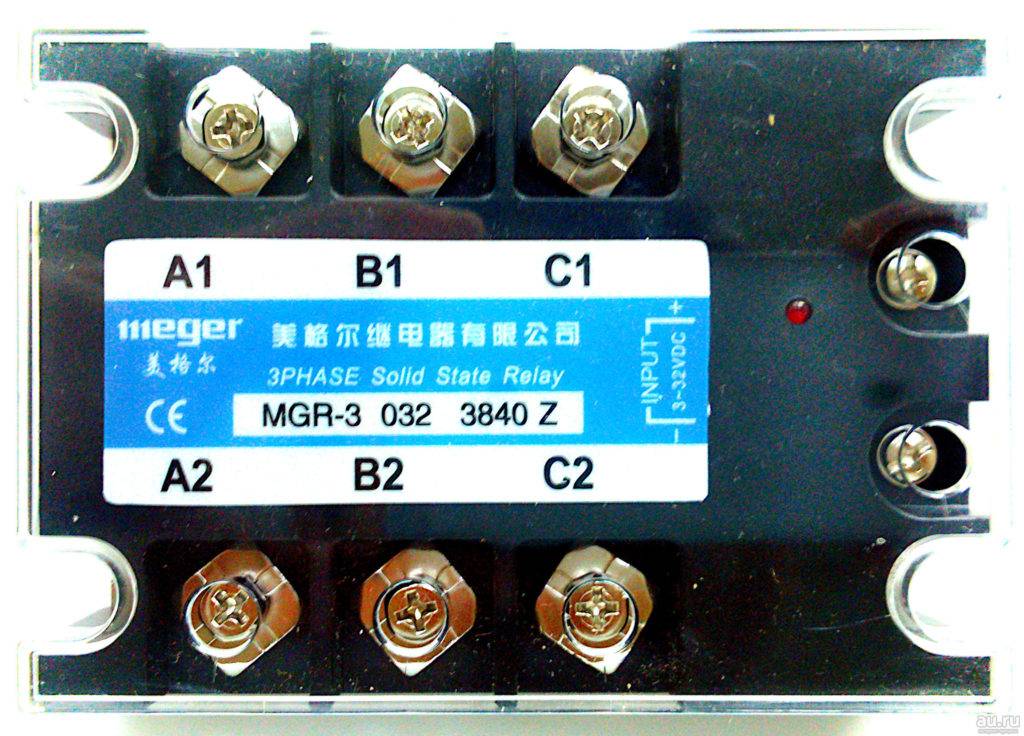

Трехфазное твердотельное реле.

Принцип работы потенциометра – кратко | Статья

Вам когда-либо приходилось регулировать что-либо с помощью ползунков или поворотных ручек? Уровень громкости аудиосистемы, режим работы пылесоса, амплитуду частот эквалайзера? Или, возможно, Вы – более продвинутый пользователь, который занимается подстройкой параметров электронных плат? В любом из этих случаев Вам довелось иметь дело с потенциометрами.

Потенциометр, как таковой, является делителем напряжения с тремя выводами. Центральный вывод является контактом с регулируемой точкой, а два оставшихся — выводами сопротивления. Принцип работы устройства заключается в том, что оперируя регулируемой точкой, можно влиять на напряжение между ней и одним из выводов.

Если использовать только один из выходов, получится обычный переменный резистор, позволяющий регулировать различные параметры. В таком режиме потенциометр можно использовать для управления через панель, а подстроечные сопротивления (триммеры) — для калибровки электрической схемы.

Обычный потенциометр осуществляет полное перемещение регулируемой точки за один оборот регулировочного винта. Такие потенциометры дешевы и просты в изготовлении. Однако, в некоторых ситуациях их точность не отвечает поставленным задачам. Тогда на помощь приходят многооборотные потенциометры.

Многооборотный потенциометр – это резистор, в котором полное перемещение регулируемой точки происходит за определенное количество оборотов винта, что значительно повышает точность регулировки.

Например, повернув ручку однооборотного потенциометра номиналом 10 кОм на пол-оборота, Вы измените сопротивление на 5000 Ом, что при допуске в 10% даст погрешность в 500 Ом.

Многооборотный потенциометр на 10 оборотов с тем же номиналом и допуском при таком повороте даст погрешность всего в 50 Ом, что составляет всего 0.5% от номинала.

Кроме того, с развитием технологий потенциометры эволюционируют: появились цифровые потенциометры, представляющие собой специальную микросхему.

В зависимости от конкретного назначения они могут иметь различные варианты корпуса, процент допуска, линейное либо логарифмически меняющееся сопротивление.

Понимание принципа действия потенциометра необходимо, ведь мы взаимодействуем с ними каждый день, они окружают нас постоянно – почти каждый электронный прибор так или иначе содержит этот элемент.

Также обратите внимание! На наш склад поступили новые модели потенциометров

  • 3314G-1-502E
  • 534B1502JCB
  • RS6011DY-10KDX2

Примеры небольших потенциометров

Ниже показано несколько небольших потенциометров, которые обычно используются в бытовом электронном оборудовании, а также любителями и студентами при построении схем:

Рисунок 17 – Примеры небольших потенциометров

Меньшие устройства слева и справа предназначены для подключения к беспаечной макетной плате или для пайки в печатную плату. Устройства посередине предназначены для установки на плоской панели с проводами, припаянными к каждому из трех выводов.

Ниже показано еще три потенциометра, более специализированных, чем только что показанный набор:

Рисунок 18 – Примеры потенциометров размером побольше

Большое устройство «Helipot» – это лабораторный потенциометр, предназначенный для быстрого и легкого подключения к цепи. Устройство в нижнем левом углу фотографии представляет собой потенциометр того же типа, только без корпуса и поворотного счетного диска. Оба этих потенциометра представляют собой прецизионные устройства, в которых используются многооборотные спиралевидные резистивные ленты и ползунковые механизмы для точной регулировки. Устройство в правом нижнем углу представляет собой потенциометр для монтажа на панели, предназначенный для работы в тяжелых промышленных условиях.

Механические разновидности

Продолжаем изучать потенциометр. Что это такое в механическом исполнении, рассмотрим далее. Устройство представляет собой регулятор тока, оснащенный контроллером поворотного типа. Ключи – резистивного типа, имеется два вывода, сквозное сопротивление выдерживает до 3,5 Ом. Предельный показатель линейных искажений – 90 дБ, отрицательное напряжение по максимуму – 3,5 В.

Следует отметить некоторые особенности этого вида устройств, а именно:

  • Тип резисторов – открытый.
  • Реостатный режим – преимущественно отсутствует.
  • Допустимое положительное напряжение – 2,4 вольта.
  • Маркировка корпусов – РР-20 или Т23.
  • Средняя частота среза – 2400 кГц.

Механическая модель отлично подходит для реверсивного управления, а полоса пропускания зависит от параметров ключа.

Полоса пропускания

Эквивалентная схема ЦП с учетом паразитных емкостей показана на рис. 2. Коэффициент передачи делителя имеет частотную зависимость, с ростом частоты входного сигнала коэффициент передачи уменьшается. Для всех ЦП, выпускаемых Austriamicrosystems, Analog Devices, Winbond Electronics, части ЦП Catalist Semiconductor и Maxim нормировано типовое значение полосы пропускания на уровне –3 дБ в режиме делителя напряжения при среднем положении движка, что позволяет сравнивать частотные свойства ЦП. Чем меньше номинальное сопротивление ЦП, тем шире его полоса пропускания. Для оценки пригодности ЦП в конкретном приложении сширокополосным сигналом потребуется провести расчеты полосы пропускания для реально возможных коэффициентов передачи делителя на постоянном токе. Типовые значения емкостей приводятся в справочных данных, для большинства ЦП CL = CH = 10 пФ, CW = 25 пФ. Однако для ЦП Austriamicrosystems и Analog Devices типовые значения CL(CH) = = 10–140 пФ, CW = 35–150 пФ, а ЦП серий MCP41xxx, MCP42xxx от Microchip имеют рекордно малое значение CW = 5,6 пФ. Заметная разница значений соответствующих емкостей для ЦП разных производителей может быть вызвана различиями в методиках измерения.

Рис. 2. Эквивалентная схема ЦП

Принцип работы

Работа любой термопары основывается на термоэлектрическом эффекте, который был открыт Т.И. Зеебеком в далёком 1821 году. Данный эффект заключается в том, что если последовательно соединить друг с другом два разнородных металлических проводника, образуя таким образом замкнутую электрическую цепь, и в одном месте соединения проводников произвести нагрев, то в цепи возникает электродвижущая сила (ЭДС). Данную электродвижущую силу называют термо-ЭДС. Под действием термо-ЭДС в замкнутой цепи начинает протекать электрический ток.

Как работает термопара.

Место нагрева обычно называют горячим спаем. Место, где нет нагрева – холодный спай. Если в разрыв цепи подключить гальванометр или микровольтметр, то можно измерить величину термо-ЭДС, которая будет составлять несколько мили- или микровольт. Значение термо-ЭДС будет зависеть от величины нагрева в месте соединения проводников и от величины температуры в месте соединения проводников, где нагрев не происходит. Т.е. значение термо-ЭДС зависит от разности температур между холодным и горячим спаем. Также термо-ЭДС зависит и от рода самих проводников.

Будет интересно Чему равна электроемкость конденсатора?

Таким образом, если место соединения разнородных проводников термопары нагреть, то между несоединёнными (свободными) концами проводников возникнет разность потенциалов, которую можно измерить электроизмерительным прибором. Благодаря современным преобразователям возникающую разность потенциалов можно преобразовать в определённое цифровое значение, т.е. вполне реально узнать значение температуры нагрева в месте соединения проводников термопары. Для того чтобы измерения были точными, температура холодного спая должна быть неизменной. Т.к. это не всегда возможно, используются специальные компенсационные схемы для компенсации температуры холодного спая.

Устройство термопары.

Конструкция устройства

Современные термопары изготавливаются различной формы и длины. По конструктивному исполнению их можно разделить на две группы:

  • бескорпусные термопары;
  • термопары с защитным кожухом.

Первые представляют собой изделие, у которого место соединения двух проводников не закрыто и не защищено от внешних воздействий. Такое исполнение позволяет достичь быстрого времени измерения температуры и низкой инертности. Второй тип термопары выпускается в виде зонда. Зонд представляет собой металлическую трубку с внутренним изолятором, выдерживающим высокую температуру. Внутрь зонда помещается термоэлектрический элемент термопары. Благодаря такой конструкции термоэлемент защищён от влияния агрессивных сред различных технологических процессов.

Термопара типа J.

Холодный спай

Холодный спай часто представляет собой точку, где свободные концы проводов термопары подсоединяются к измерительному прибору. В силу того, что измерительный прибор в цепи термопары в действительности измеряет разность напряжения между двумя спаями, то напряжение холодного спая должно поддерживаться на неизменном уровне, насколько это возможно. Поддерживая напряжение на холодном спае на неизменном уровне мы тем самым гарантируем, что отклонение в показаниях измерительного прибора свидетельствует о изменении температуры на рабочем спае.

Если температура вокруг холодного спая меняется, то величина напряжения на холодном спае также изменится. В результате изменится напряжение на холодном спае. И как следствие разница в напряжении на двух спаях тоже изменится, что в конечном итоге приведет к неточным показаниям температуры. Для того, чтобы сохранить температуру на холодном спае на неизменном уровне во многих термопарах используются компенсирующие резисторы. Резистор находится в том же месте, что и холодный спай, так что температура воздействует на спай и резистор одновременно.

Термопара газовой плиты.

Рабочий спай термопары (горячий)

Рабочий спай — это спай, который подвержен воздействию технологического процесса, чья температура измеряется. Ввиду того, что напряжение, генерируемое термопарой прямо пропорционально ее температуре, то при нагревании рабочего спая, он генерирует больше напряжения, а при охлаждении — меньше.

Из чего состоит термопара.

Борьба с плесневым грибком

Если не соответствует норме влажность в доме (показатели слишком высокие) на протяжении длительного времени, то на стенах может появиться плесневый грибок. Лучший способ борьбы с плесенью — регуляция микроклимата. Нужно дважды в день проветривать помещение хотя бы по 5-15 минут, не сушить вещи на батарее, не завешивать сырые стены коврами, не складывать в шкаф сырые вещи, не закрывать двери ванных комнат. Избавиться от грибка на стенах поможет антисептическая грунтовка, отбеливатель, нашатырный спирт, перекись водорода, уксус и пищевая сода.

Специальная антисептическая грунтовка продается в магазинах строительных материалов. Отбеливатель не настолько эффективен, но менее токсичен. Гипохлорит натрия (активное вещество в большинстве отбеливателей) помогает избавиться от большинства видов плесени и спор, но может испортить некоторые поверхности. Кроме того, средство выделяет токсичные пары и разъедает кожу рук, поэтому работать с ним нужно только в резиновых перчатках и при открытых окнах. Слабая кислота, которая уничтожит многие распространенные виды плесени, — столовый уксус. Для профилактики можно распылять уксус из пульверизатора на проблемные участки каждую неделю.

Перекись водорода является противогрибковым и антибактериальным средством, не выделяет едкого запаха и вредных паров

Перекись отбеливает, поэтому на некоторых поверхностях это средство нужно применять с особой осторожностью. Нашатырный спирт хорошо удаляет плесневый грибок на твердых непористых поверхностях, например, на кафельной плитке или стекле

Пищевая сода является натуральным и безопасным бытовым очистителем, не содержит агрессивных химикатов. Для профилактики грибка можно периодически промывать губкой, смоченной в растворе соды, поверхности и вещи.

Недостатки термопары

Недостатков у термопары не так много, в особенности если сравнивать с ближайшими конкурентами (температурными датчиками других типов), но все же они есть, и было бы несправедливо о них умолчать.

Так, разность потенциала измеряется в милливольтах. Поэтому необходимо применять весьма чувствительные потенциометры. А если учесть, что не всегда приборы учета можно разместить в непосредственной близости от места сбора экспериментальных данных, то приходится применять некие усилители. Это доставляет ряд неудобств и приводит к лишним затратам при организации и подготовке производства.

Что такое потенциометр?

Потенциометр —  регулируемый вручную переменный резистор с 3 выводами. Два его вывода подключены к обоим концам резистивного элемента, а третий вывод (движок) подключен к скользящему контакту, который перемещается по резистивному элементу. Положение движка определяет выходное напряжение потенциометра.

Потенциометр по сути своей функционирует в качестве переменного делителя напряжения. Резистивный элемент можно представить как два последовательно соединенных резистора, где положение движка определяет соотношение сопротивления первого резистора ко второму резистору.

Потенциометр также широко известен как переменный резистор. Наиболее распространенной формой является однооборотный переменный резистор.

При производстве потенциометра используются различные резистивные материалы: углерод, металлокерамика, проволока, электропроводный пластик, металлическая пленка.

Hantek 2000 — осциллограф 3 в 1

Портативный USB осциллограф, 2 канала, 40 МГц….

На принципиальных схемах потенциометр обозначается следующим образом:

а) характер изменения сопротивления:

линейные (обозначаются буквой A) – изменение сопротивления прямопропорционально углу поворота скользящего контакта;

логарифмические (обозначаются буквой B) – изменение сопротивления происходит с начала быстро, потом замедляется;

экспоненциальные (обозначаются буквой C) – изменение сопротивления происходит с начала медленно, потом ускоряется

Обратите внимание, иногда обозначение типа потенциометра (буквами A, B, C) может быть иным в зависимости от производителя потенциометра, поэтому вы должны проверять это по техническому описанию конкретного экземпляра.

б) типа корпуса:

— монтажные (под пайку на плату);

— оборотные стационарные (размещаемые на корпусе );

Тип Описание Применение
Однооборотные Вращение движка осуществляется на один оборот (примерно 270 градусов или 3/4 полного оборота) Наиболее часто такие потенциометры используется в устройствах, где одного оборота вполне достаточно для осуществления регулировки.
Многооборотные Движок резистора может совершать несколько оборотов (в основном 5, 10 или 20) для повышения точности. В них, как правило, резистивный элемент имеет спиральную или винтовую форму. Они используется там, где требуется высокая точность и разрешение. Многооборотные потенциометры часто используются в качестве подстроечных резисторов на печатной плате.
Сдвоенные Сочетает в себе два отдельных резистора на одном валу, что позволяет осуществлять параллельную регулировку двух каналов. Наиболее распространены потенциометры с линейным и логарифмическим сопротивлением. Используется, например, в стерео регуляторах громкости аудио или других устройствах, где необходимо одновременно отрегулировать сразу два независимых канала.

— ползунковые (линейные);

Тип Описание Применение
Ползунковый потенциометр Одинарный ползунковый линейный потенциометр предназначен в основном для аудио устройств. Высококачественные резисторы часто изготавливают из проводящего пластика. Для одного канала
Двойной ползунковый потенциометр Двойной потенциометр, так же как и сдвоенный оборотный потенциометр позволяет регулировать два независимых канала. Часто используется для управления стерео в профессиональной аудиосистеме и других устройствах, где необходимо управлять двумя каналами одновременно.
Многооборотный ползунковый потенциометр Имеет шпиндель, который переводит вращательное движение в поступательное линейное перемещение движка потенциометра по резистивному элементу. Используется там, где требуется высокая точность и разрешение. Многооборотный ползунковый потенциометр используются в качестве подстроичника на печатной плате, но не так часто, как поворотный многооборотный.

Конструкция потенциометра

Потенциометр чаще всего имеет 3 вывода: два вывода соединены друг с другом путем постоянного сопротивления, третий вывод имеет подвижной контакт, который перемещается по поверхности постоянного сопротивления.

Принцип действия потенциометра

Потенциометр работает как делитель напряжения, с той лишь разницей, что вращение ручки приводит к изменению положения контакта (2) и тем самым изменяется соотношение сопротивлений резисторов R1 и R2:

Основные характеристики переменных резисторов

Для стабильной работы в электрической схеме необходимо учитывать технические параметры резистивных элементов.

Номинальное (полное) сопротивление

Постоянная величина сопротивления между неподвижными контактами, ползунок выведен до упора и прижат к одному из неподвижных контактов.

Номинальная мощность

Максимальная мощность, которую резистор может рассеивать в виде тепла при длительной электрической нагрузке без изменения параметров.

Предельное рабочее напряжение

Максимальное рабочее напряжение, которое может быть приложено к выводам резистора без разрушения последнего. Зависит от длины резистивного элемента.

Износоустойчивость

Число циклов передвижения подвижного контакта, при котором параметры переменного резистора остаются в пределах нормы.

Функциональная зависимость

Зависимость изменения сопротивления резистора от угла поворота ручки или передвижения ползунка:

  1. Линейная – равномерное изменение сопротивления при перемещении подвижного контакта на определенное расстояние.
  2. Нелинейная (логарифмическая и обратно-логарифмическая) – плавное изменение сопротивления в начале и конце движения ползунка и скачками в середине.

Обозначение функциональных характеристик:

  • А – линейная;
  • Б – логарифмическая;
  • В – обратно-логарифмическая.

Уровень шумов

Электрические помехи, возникающие при работе подвижного контакта, – зависят от состояния (износа) контактирующих поверхностей, степени прижатия ползунка и скорости его движения.

Ремонт

Если отвалился контакт, его можно спаять, но обычно это сложно сделать, тем более невозможно починить механически поврежденную дорожку или проволоку. При подобных поломках функциональных частей, особенно резистивного сегмента, переменники не ремонтируются.

Если функциональные части без механических повреждений, то можно попробовать такие методы:

  • восстановить чувствительную дорожку:
    • o   легонько отогнуть пружинку подвижного контакта грифелем простого карандаша (состоит из углерода) провести по сенситивному слою. Метод для тонкопленочных моделей;
    • o   тот же грифель растереть, смешать с литолом или подобной смазкой, смазать дорожку, по которой ходит ползунок;
  • очистка от загрязнений при неразборном корпусе: сделать маленьким сверлом отверстие (Ø 1 мм) в корпусе, залить шприцем спирт, прокрутить несколько раз ручку.

Цветовая маркировка

Чтобы информация о параметрах детали оставалась читаемой с любой стороны, применяют цветовую маркировку, краска при этом наносится кольцевыми полосами. Каждому цвету соответствует свое численное значение. Полосы на деталях размещаются ближе к одному из выводов и читаются от него слева направо. Если из-за малого размера детали невозможно сместить цветовую маркировку к одному выводу, то первая полоса делается шириной в 2 раза больше, чем остальные.

Элементы с допустимой погрешностью в 20% обозначают тремя линиями, для погрешности 5-10% используют 4 линии. Самые точные резисторы обозначаются с помощью 5-6 линий, первые 2 из них соответствуют номиналу детали. Если полос 4, то третья говорит о десятичном множителе для первых двух полос, четвертая линия означает точность. Если полос 5, то третья из них — третий знак номинала, четвертая — степень показателя (количество нулей), а пятая — точность. Шестая линия означает температурный коэффициент сопротивления (ТКС).

В случае четырехполосной маркировки последними всегда идут золотая или серебряная полосы.

Все обозначения выглядят сложно, но умение быстро читать маркировку приходит с опытом.

Watch this video on YouTube

Подключение переменного резистора

Подключение переменного резистора или как подключить переменный резистор. Многие люди не знают, как подключить переменный резистор. И так начнем все очень просто. Переменный резистор изображен на рисунке 1.

У переменного резистора есть 3 вывода два вывода боковых и один из выводов по центру. С данного вывода и снимается сопротивление, регулируемое относительно двух других выводов переменного резистора (рисунок 2). Если к одному боковому выводу подключить “плюс”, а к другому выводу “минус” источника питания, к примеру, на 12В, то при вращении ручки переменного резистора на центральном выводе мы получим напряжение относительно “минуса” которое будет, манятся от 0 до 12В. При выборе переменного резистора необходимо выбирать его сопротивление как минимум на несколько кОм и до нескольких сотен кОм в зависимости от напряжения источника питания. Мощную нагрузку к переменному резистору лучше не подключать, если только это не специальный мощный резистор на большую мощность. Обычно для различных схем автоматики, частотных преобразователей применяют переменный резистор с сопротивлением порядка 10кОм или около этого, так как ток, как правило, составляет лишь несколько миллиампер, то мощность переменного резистор можно брать любую.

Если будете использовать переменный резистор на переменном токе сети 220В к примеру в тиристорном регуляторе света , то главное помнить что металический корпус резистора может быть под напряжением и надо соблюдать осторожность и желательно на ручку переменного резистора одеть специальны изолирующий калпачок. Источник

Источник

Модификации

Точнее узнать, потенциометр, что это такое, поможет обзор некоторых моделей устройства. Для начала рассмотрим модификацию Skal. В этой серии особой популярностью пользуются модели под индексом 103, 105, 107.

Краткое описание устройств:

  1. Skal 103 – прибор, созданный для корректировки сопротивления в цепи с переменным током. В этом устройстве фигурируют контакты исключительно подвижного вида. Имеется один ключ, пассивный резистор, размещенный возле выводов. Предусмотрена функция программной выборки, реостатный режим отсутствует. Маркировка корпуса – Р20, регулировка потенциометра происходит по уровням.
  2. Модель 105 представляет собой автоматический прибор, применяющийся в системах с переменным током. Установлен резистор пассивного типа, ключ расположен возле выводов. Модификация оптимально подходит для вычислительных машин, поскольку имеет высокую частоту среза, параметр линейных искажений равен 56 дБ.
  3. Вариант 107. Данное устройство обладает уровневой частотой 2400 кГц, резистивным ключом, пассивными резисторами, находящимися в нижнем отсеке корпуса. Его маркировка – РР21, полоса опускания по максимуму составляет 2,3 мк, имеется реостатный режим.

Быстродействие измерения

Динамическое быстродействие первичного преобразователя может быть важно, если температура технологического процесса меняется быстро и в систему управления необходимо подавать быстро меняющиеся входные сигналы. Первичный преобразователь, установленный непосредственно в технологическую линию, будет иметь большее быстродействие, чем первичный преобразователь с защитной гильзой

Важно отметить, что если никакой защитной гильзы не применяется, чувствительный элемент подвергается воздействию среды технологического процесса и его невозможно заменить, не прерывая потока, для чего часто требуется останавливать технологический процесс и опорожнять технологическую систему. Указания по проектированию на большинстве производств не позволяют использовать первичные преобразователи без защитных гильз

Такие установки гораздо менее безопасны с точки зрения возможной разгерметизации технологических установок, в них возможны более частые выходы из строя первичных преобразователей из-за воздействия неблагоприятных условий технологического процесса, и они часто требуют дорогостоящих остановок технологического процесса для замены отказавшего первичного преобразователя. Применение защитных гильз решает эту проблему.

Но если используется защитная гильза, очевидно, что время реакции увеличивается (быстродействие уменьшается) из-за возрастания тепловой массы узла. Ключом к оптимизации быстродействия является уменьшение массы при сохранении достаточной физической прочности, чтобы узел выдерживал давление технологического процесса и силы, создаваемые потоком среды. Защитные гильзы меньшего диаметра обеспечивают более высокое быстродействие, так как требуется нагревать и охлаждать меньшее количество материала

Также важно правильно установить первичный преобразователь, чтобы добиться высокого быстродействия. Первичный преобразователь должен быть достаточно длинным, чтобы его конец касался дна защитной гильзы для обеспечения хорошей теплопроводности

Диаметр первичного преобразователя также должен быть таким, чтобы он плотно входил в защитную гильзу и воздушный зазор между первичным преобразователем и защитной гильзой был минимален. Кроме того, быстродействие улучшается путем использования подпружиненного первичного преобразователя и заполнения пустот в гильзе теплопроводящим наполнителем. Характеристики измеряемой среды также влияют на быстродействие, особенно ее скорость потока и плотность. Быстро движущаяся среда передает тепло и меняющуюся температуру лучше, чем медленно движущаяся, а более плотные среды (жидкости) являются лучшими проводниками тепла, чем среды с малой плотностью (газы).

Сравнение быстродействия систем измерения температуры, использующих термопару без защитной гильзы или ТС без защитной гильзы в системе с текущей водой показало, что заземленный конец термопары имеет быстродействие примерно в 2 раза выше, чем подпружиненный датчик ТС. При измерениях в потоке воздуха ТС работает несколько быстрее, чем термопара.

Однако эти преимущества существенно нивелируются, если не исчезают полностью, когда первичный преобразователь устанавливается в защитную гильзу. Масса защитной гильзы настолько велика по сравнению с массой первичного преобразователя, что она очевидно оказывает доминирующее влияние на быстродействие системы.

При использовании первичного преобразователя диаметром 6 мм (1/4 дюйма) в системе измерения температуры воды, быстродействие термопары и ТС примерно одинаковое, а при использовании первичного преобразователя диаметром 3 мм, термопара несколько быстрее, чем ТС. При измерении температуры воздуха быстродействие термопар и ТС примерно одинаковое при использовании как 3-миллиметровых (1/8 дюйма), так и 6-миллиметровых первичных преобразователей.

Поскольку в очень малом количестве технологических процессов используются для измерения первичные преобразователи без защитных гильз, изначально присущее термопарам преимущество в быстродействии значительно нивелируется. Вдумчивый разработчик выбирает наилучший первичный преобразователь для данной системы, основываясь на множестве других факторов, и не руководствуется вводящими в заблуждение утверждениями, которые можно слышать так часто: «термопары всегда быстрее, чем ТС».

Как добавить выводы тонкомпенсации к переменному резистору?

Для добавления выводов тонкомпенсации, потенциометр нужно разобрать и к уже имеющимся отверстиям приклепать дополнительные выводы. Лепестки для этих выводов можно позаимствовать у неисправного потенциометра.

Но, операция эта требует применения специальной оснастки, готовых заклёпок и наличие опыта. Дело в том, что корпуса и резистивные элементы потенциометров довольно хрупки. Поэтому, для крепления дополнительных выводов я рекомендую использовать не заклёпки, а винты М1,6 или М1,4.

Чтобы шляпки винтов не цепляли за коллектор, их нужно укоротить до 0,5мм.

Гайки можно застопорить лаком или клеем.
